Зачем нужен байпас в отопительной системе
Чтобы понять, для чего нужен байпас, и оценить важность установки данного элемента, следует рассмотреть основные типы разводки бытовых систем отопления. При монтаже бытовых теплосетей различают последовательное (однотрубное) и параллельное (двухтрубное, коллекторное) подведение рабочего тела к теплообменным агрегатам, в первом случае теплоноситель проходит последовательно через все приборы, постепенно охлаждаясь в конце. При последовательной схеме подача теплоносителя в теплообменники осуществляется с самой верхней точки или снизу, при этом он циркулирует по замкнутому кольцу, возвращаясь к котлу по трубам обратной ветви
При последовательной схеме подача теплоносителя в теплообменники осуществляется с самой верхней точки или снизу, при этом он циркулирует по замкнутому кольцу, возвращаясь к котлу по трубам обратной ветви
При монтаже бытовых теплосетей различают последовательное (однотрубное) и параллельное (двухтрубное, коллекторное) подведение рабочего тела к теплообменным агрегатам, в первом случае теплоноситель проходит последовательно через все приборы, постепенно охлаждаясь в конце. При последовательной схеме подача теплоносителя в теплообменники осуществляется с самой верхней точки или снизу, при этом он циркулирует по замкнутому кольцу, возвращаясь к котлу по трубам обратной ветви.
Однотрубная система требует меньше материалов при размещении и широко используется в многоквартирном жилье, при установке избежать главного недостатка – слабого нагревания наиболее удаленного радиатора в сети, помогает врезка перемычки-байпаса. Предназначение байпаса – создание дополнительного пути в обход всех радиаторов, обеспечивающего подвод теплоносителя одинаковой температуры к каждому из них, это способствует более равномерному прогреву.
Рис. 3 Конструктивное устройство байпаса из металла и его подключение
Вторая важная функция установленного патрубка-байпаса – обеспечение бесперебойной доставки теплоносителя ко всем радиаторам при поломке или отключении одного из них в последовательной цепи. Из схемы на рис.1 понятно, что при отсутствии байпаса между трубами при выходе из строя одного из радиаторов (утечка, засор) доставка теплоносителя в последующие цепи прекращается, в результате чего жильцы остаются без тепла, а всей системе угрожает промерзание.
Третье предназначение байпаса – поддержание постоянной циркуляции теплоносителя при поломке компрессионного насоса системы отопления. В случае применения байпаса система работает естественным образом, обеспечивая циркуляцию в обход насосной ветки – это гарантирует бесперебойный обогрев помещений в жилище. Следует отметить, что для обеспечения режима естественной циркуляции, когда насос отключен, необходимо соответствующее конструктивное исполнение (большой диаметр труб, уклоны), при несоблюдении этих условий круговое движение жидкости за счет теплового расширения не должно работать.
Немаловажное преимущество байпаса – возможность отключения любого радиатора для его ремонта, профилактического ухода или замены. Достигается это за счет расположения двух шаровых кранов на радиаторных входных и выходных штуцерах, после их запирания радиатор можно легко снять для ремонта, технического обслуживания, наращивания дополнительных секций. Подобные функции байпас выполняет при параллельной установке в цепи компрессионного электронасоса – при помощи двух шаровых кранов электронасос легко отключается от теплопроводной сети для ремонта, обслуживания, замены оборудования без слива воды и прекращения отопления помещений
Подобные функции байпас выполняет при параллельной установке в цепи компрессионного электронасоса – при помощи двух шаровых кранов электронасос легко отключается от теплопроводной сети для ремонта, обслуживания, замены оборудования без слива воды и прекращения отопления помещений.
Рис.4 Принцип работы байпаса в цепи радиатора отопления
Монтаж
байпас в однотрубной системе
байпас на линии сетевого насоса
Существуют 2 варианта установки байпаса совместно с насосом, обеспечивающим циркуляцию воды в одиночном трубопроводе: на новый или старый контур. Разницы между ними ни при монтаже ни при работе отопления нет.
При монтаже байпаса совместно с насосом, необходимо соблюдать следующие правила:
- Во-первых, на главном контуре посреди обводных патрубков обязательно нужно устанавливать перекрывающие трубу элементы. Это позволит теплоносителю течь через обвод с насосом, без эффекта обратного течения.
- Во-вторых, крайне принципиально верно размещать насос на обводной конструкции: ось крыльчатки обязана располагаться в горизонтальной позиции, а крышка с клеймами быть направленной вверх. Если есть нестыковки, крышку можно перекрутить, отвернув четыре крепления на корпусе насоса. Такое позиционирование клейм решает 2 задачи: облегчает к ним доступ для подключения и при протечке снижает вероятность попадания на них жидкости.
- В-третьих, в качестве запора нужно монтировать только шаровой кран, и никак не обратный клапан.
Потому что с клапаном контур начнет функционировать так:
- Работающий насос ускоряет течение воды в контуре.
- Теплоноситель через обвод течет в магистральный трубопровод в противоположные стороны.
- По эффективному вектору она идет без ограничений, а по обратному задерживается обратным клапаном.
- Он автоматически перекрывается и не дает нормально циркулировать воде по двум патрубкам.
Таким образом, создается повышенное давление теплоносителя на тарелку клапана именно после насоса, потому что скорость потока за ним всегда быстрее. По идее, когда насос выключается, теплоноситель уже не воздействует на клапан, который в этом случае не перекрывается.
Это дает возможность жидкости двигаться самотеком по магистральному трубопроводу, не попадая в обвод. Но в действительности, байпас с клапаном функционирует не так как нужно.
Проблема в том, что тарелка клапана генерирует чрезмерное сопротивление сопоставимое целому метру трубы. В условиях гравитационного контура, вода не сможет его преодолеть, и ее циркуляция прекратится полностью.
Прежде чем монтировать обвод в сочетании с обратным клапаном, нужно знать, что на самом деле монтаж насоса на нем не даст никаких преимуществ.
В том случае, если клапан заменяется стандартным шаровым краном, появляется возможность направлять вектор течения воды в контуре.

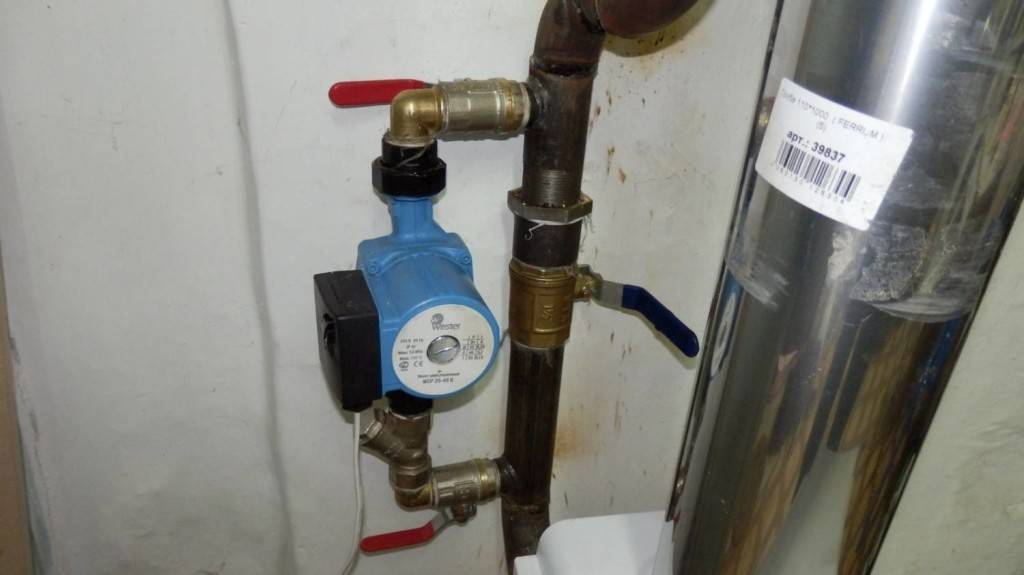

байпас с насосом
Для того, чтобы установить в отопительный контур байпас с насосом, потребуется следующий набор деталей:
- ввариваемые магистраль патрубки с резьбой;
- монтируемые с двух сторон шаровые краны;
- уголки;
- устанавливаемый перед насосом фильтр предварительной очистки;
- пара американок, для демонтажа насоса на техобслуживание и ремонт.
- Установка перед радиатором. Какое значение имеет. Правила монтажа: как устанавливать.
Перед радиатором обводной элемент устанавливает на случай, если внутри него вода по каким-либо причинам перестанет циркулировать, тогда по обводу ее циркуляция во всем остальном контуре продолжится, несмотря на неисправность одного из элементов.
Он выполняет следующие функции:
- Обеспечивает непрерывное движение теплоносителя по главной магистрали отопления.
- Позволяет регулировать температуру воды в радиаторах.
В системах отопления с одним главным контуром, вода в нем циркулирует, последовательно отдавая тепло 1, 2 и последующему радиаторам. Таким образом, с прохождением через каждый следующий радиатор, тепловая энергия воды уменьшается, а значит, первый элемент отопления будет нагреваться значительно лучше чем последний.
Монтаж байпаса в отоплении позволяет смешивать горячий теплоноситель, из магистрали идущий напрямую с меньшими потерями энергии с тем, который заходит в радиаторы и теряет ее, что позволяет частично компенсировать эти потери прямо на ходу, не дожидаясь его возвращения непосредственно к теплогенератору.
Устройство байпаса:
Правила монтажа:
- Вертикальный монтаж предусматривает подключение радиатора к стояку при помощи пары патрубков. Байпас замыкает их между собой и монтируется перед батареей.
- Между магистральным трубопроводом и обводным элементом не нужно устанавливать какие-либо запоры, это исключает как человеческую оплошность, так и вероятность прекращения циркуляции в случае ее неисправности.
- В горизонтальной однотрубной системе обвод фиксируется в горизонтальной плоскости прямо перед батареей. А для обеспечения циркуляции необходимо выбрать оптимальный его диаметр, по соотношению с магистралью и патрубками.
Общие сведения об устройстве
Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно
Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству
Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.
Современный байпас для отопления в сборе
Применение
Ниже рассмотрим основные варианты использования устройства:
| Регулировка теплоносителя |
|
| Без электричества | Особенно установка устройства актуально для современных контуров обогрева, где предусмотрен циркуляционный насос. Оно дает ответ на самый часто задаваемый вопрос потребителями в торговых сетях: «Каким образом система будет работать, когда пропадет электроэнергия?».Много лет использование стандартных напольных котлов не предусматривало их зависимость от электричества. Однако использование системе обогрева циркуляционного насоса сделала агрегаты энергозависимыми.Когда электроэнергия пропадает, инструкция рекомендует перекрыть подачу теплоносителя на насос и открыть вентиль на центральной магистральной трубе. Если оснастить устройство клапаном, эта работа будет выполняться в автоматическом режиме. Все это нужно сделать для того, чтобы перевести систему в режим естественной циркуляции. |
Какие применяются байпасы для отопления и схема их подключения
Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:
- фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
- обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
- циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.
Байпас на отопление с запорными кранами
Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».
Использование в однотрубном отоплении
Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.
Байпас в однотрубном отоплении частного дома
В подобной ситуации помочь может монтаж байпаса.
Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:
- Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
- Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.
- Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».
Обводная труба и энергозатраты
Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.
Самостоятельная установка байпаса в системе отопления
Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
Применение в обвязке радиатора
Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.
В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.
В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.
Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.
Для перенаправления теплоносителя из радиатора на байпас применяется:
- Запорная арматура (шаровые краны).
- Трехходовой клапан с терморегулятором.
Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.
На схеме (Рис 1) представлен ручной байпас в системе отопления частного дома, позволяющей работать системе открытого и закрытого типа, в режиме принудительной или естественной циркуляции, даже во время аварийного отключения электропитания. По факту, байпасом здесь на схеме является участок трубы обратной магистрали с запорным краном , между двумя подключениями линии циркуляционного насоса.
Байпас в системе отопления может работать или только во время запуска, что позволяет быстро произвести прогрев всех радиаторов одновременно, или на постоянной основе. А так же его устанавливают в случае, каких — либо причин плохой естественной циркуляции отопления, например: не правильный или не удачный монтаж системы.
Обратный клапан в отоплении
Обратный клапан в отоплении можно установить на байпасе вместо крана . Клапан, во время включения циркуляционного насоса, находится в закрытом состоянии, а если происходит отключения электричества, он автоматически открывается, что позволяет перейти системе на естественную циркуляцию. Включение в байпас автоматического обратного клапана является спорным. В случае, если обратный клапан в отоплении неправильно работает, по причине попадания в него механических включений теплоносителя (окалина, ржавчина и т. д.), что особо актуально при стальных трубах и чугунных радиаторах, то визуально это проверить невозможно, а фильтр перед ним ставить нельзя.
Установка байпаса
Установка байпаса делается недалеко от котла на обратной магистрали, там, где теплоноситель (вода) имеет наименьшую температуру. Место установки должно быть не слишком близко к котлу, чтобы не допустить перегрева насоса. Для предотвращения завоздушивания, во время заполнения системы отопления, конструкцию байпаса монтируют в горизонтальной плоскости.
Для работы отопления с естественной циркуляцией кран должен быть открыт и отключен циркуляционный насос. Когда система отопления функционирует в режиме принудительной циркуляции, краны открыты, кран закрыт и включен насос.
Байпас радиатора
Байпас в системе отопления часто является обязательной необходимостью для ее качественной работы.
Автоматический байпас
Чтобы автоматизировать регулировку температуры в комнатах, шаровые краны заменяются терморегуляторами, при этом стандартная схема монтажа байпаса сохраняется. Чтобы более точно можно было регулировать циркуляцию теплоносителя в отопительной системе, в центре байпаса врезается регулировочный кран шарового типа.
Также автоматизация отключения подачи воды при возникновении аварии возможна подключением к циркуляционному насосу управляющего термореле.
С термореле можно поддерживать температуру в отопительной системе в заданных пределах, а при превышении этой нормы автоматически отключать подачу теплоносителя.
Для того, чтобы обеспечить переключение системы отопления с принудительного режима циркуляции теплоносителя на режим естественной циркуляции, также в байпас устанавливаются электрические запорные краны, которые при отключения электричества и, соответственно, циркуляционного насоса перекрывают байпас и теплоноситель начинает двигаться по системе только благодаря законам физики.
Для такого решения необходимо, чтобы трубы отопления были проложены с требуемым уклоном – 2° на 5 погонных метров.
Практический пример работы байпаса:
в радиаторе отопления остывающая вода сжимается (ее объем уменьшается), и начинает перемещаться вниз.
В это же время в байпасе вода горячее, поэтому он не мешает течению воды по принципу естественной циркуляции.
Для этого обводная труба в байпасе должна быть немного меньшего диаметра, чем отрезок основной трубы системы отопления.
По сути, байпас – это страховка от неожиданностей в виде протечек крана или отключении циркуляционного насоса, появления засоров или воздушных пробок.
Большая роль в автоматической системе отводится циркуляционному насосу с программным управлением – электронная система включает подачу теплой воды только тогда, когда она необходима. При этом включается в систему байпас.
Также программное обеспечение позволяет организовать работу системы отопления таким образом, что в ваше отсутствие принудительная циркуляция теплоносителя не работает, а включается только перед вашим приездом домой.
Преимущества использования байпаса в том, что обогрев помещений и подача горячей воды происходит при помощи одного прибора, а заранее запрограммированная работа ГВС снижает потребление электричества или газа.
Автоматический байпас, использующийся в системе отопления, будет стоить немного дороже, но эта дороговизна – одноразовые затраты, которые окупаются за один отопительный сезон.
Пошаговая инструкция по установке байпаса
Желательно, чтобы систему отопления, включая байпасы, монтировали специалисты, которые могут правильно все рассчитать, произвести монтаж, пусконаладочные работы и опрессовку в соответствии с правилами и нормами, предусмотренными в данной сфере строительства. Однако если вы считаете, что и сами сможете со всем справиться и уверены на 100% в своих сила, тогда следует ознакомиться с инструкцией по монтажу.
Самое главное на начальном этапе произвести грамотный расчет байпаса. Затем потребуется приобрести готовые конструкции или сделать их самостоятельно. Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Это позволит снизит вероятность ошибки практически до нуля, так как готовые детали уже рассчитаны на ту или иную трубу и вам не придется ломать голову. После того, как вы определитесь с типом оборудования и приобретете все необходимое, можно приступать к монтажу.
Самое главное нужно помнить, что байпас никогда не устанавливают на стояк. Он должен быть смещен ближе к радиатору отопления не менее, чем на 2/3 длины трубы. Делать байпас вплотную к батарее тоже не надо, так как это спровоцирует его перегрев и изменение параметров потока, что дестабилизирует всю систему.
Нельзя на бесклапанный байпас устанавливать вентиль или задвижку. При всем своем удобстве, такое решение нарушает правила пользования отоплением в многоквартирных домах, так как устанавливать на стояки дополнительные элементы, способные изменить или нарушить поток жидкости, запрещено. Ведь это сложная система, в которой даже малейшие изменения параметров способны нарушить ее работоспособность. Сужение диаметра байпаса относительно остального трубопровода должно быть рассчитано правильно, что позволит не бояться снижения обогревательной способности радиаторов.
Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник. При врезке байпаса в действующую систему отопления, необходимо вырезать участки трубы с приборами, устанавливать на срезы тройники и посредством них собирать систему уже с обходной трубой меньшего диаметра. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку. Создав в системе давление, которое в 1, 5 раза выше расчетного, нужно подождать некоторое время, наблюдая за трубопроводом. Если течей и отпотевания нигде не обнаружено, то произведенную работу можно считать успешной.
Если вы производите установку каких-то сложных смесительных узлов или фильтрующих элементов на водопроводе, то стоит воспользоваться теми инструкциями, которые предоставляет производитель этого оборудования
В любом случае, монтаж байпаса должен производиться с очень большой осторожностью, так как ошибка может привести к ухудшению работы системы и необходимости все переделывать
Важно, чтобы непосредственно возле установленного вами байпаса находились какие-либо опоры или крепления для труб. Если этого не будет, то нагретая труба может изогнуться, что кардинально испортит весь внешний вид
Очень большой диаметр обходной трубы обеспечит постоянный поток теплоносителя именно по ней, а не по батарее, что может вообще нарушить всю систему отопления. Ну и немаловажным фактором является эстетическая составляющая. Старайтесь монтировать трубы аккуратно и ровно, размещая все элементы под прямыми углами. Это обеспечит красивый и стройный внешний вид всей отопительной системы, и она сможет сочетаться с любым интерьером даже без особой маскировки.
В целом же сооружение байпаса своими руками вполне доступно большинству людей, необходимо лишь немного заранее почитать инструкции и позаботиться о порядке проведения работ. В качестве итога стоит отметить, что такой элементарный и незаметный элемент отопительной системы играет очень важную роль в правильном функционировании отопления всего дома. Если расчет, подбор и монтаж выполнить грамотно, воспользовавшись советами специалистов, то дальнейшее использование всего отопительного либо водопроводного оборудования будет таким же легким и непринужденным, как это и обязано быть. Реальная экономия при использовании закольцованных систем отопления может составлять около 10% от всех энергетических затрат на эти цели.
Виды и конструкции
По принципам действия различают перепускные клапана с пружинным и мембранным конструкциями. Пружинные механизмы превалируют в системах, где сечение трубопровода составляет не более 200 мм, в других сетях водоснабжения и отопления используется рычажно-грузовой принцип.
Мембранные агрегаты используют все больше при работе с жидкотекучими средами, в которых имеется наличие твердых частиц.
В зависимости от среды трубопровода, перепускные устройства предназначаются для:
- газа;
- пара;
- жидкостей.
По назначению системы они применяются для трубопроводов:
- холодного водоснабжения,
- горячего водоснабжения,
- отопления,
- охлаждения,
- кондиционирования.
В системах отопления и водоснабжения различают перепускные клапаны по своему предназначению:
- для радиаторов;
- для бойлера и байпаса;
- для автоматической подпитки;
- для низких или высоких давлений.
На данном фото представлен переливной клапан со шкалой настройки. Изготовлен из бронзы и латуни, предназначен для установки в системах центрального отопления.
Наряду с перепускными регуляторами в конструкцию отопления устанавливают:
- воздухоотводчик для предотвращения воздушных пробок в трубах;
- трехходовой клапан для смешения или разделения потоков горячей и холодной воды;
- обратный, предотвращающий обратный поток в трубопроводе.
Для промышленных и коммунальных сетей применяют конструкции с условным диаметром DN до 500 мм и фланцевым соединением.
В автомобиле пропускные устройства бывают для:
- турбины;
- механизма подачи топлива;
- системы охлаждения двигателя.
Перепускной узел турбины сбрасывает выхлоп газов, уменьшая силу напора в коллекторе. Тем самым он защищает двигатель от перегрева.
Разбираемся, что такое байпас в системе отопления
Сегодня многие способны перебраться за город и жить в большом красивом доме. Но чтобы чувствовать себя в нем комфортно, необходимо тщательно продумать все инженерные коммуникации. Первоочередная задача — установка эффективной системы отопления. Она должна создавать зимой благоприятный микроклимат, чтобы было достаточно тепло, но не слишком жарко и душно. Для этих целей инженерами разработано специальное устройство — байпас. Информация о том, что такое байпас, и как он используется в системе отопления, интересна многим. Поэтому предлагаем детальный разбор этого вопроса.
Любой специалист с техническим образованием знает, что такое байпас, и как он работает в системе отопления. А вот простой обыватель не понимает, для чего нужна описываемая установка, что она собой представляет, и каков принцип ее действия.
По сути, байпас — это обычная перемычка, небольшой отрезок трубы. Он устанавливается между двумя трубами — подачи и обратки. Диаметр этой трубы на порядок меньше диаметра магистральной разводки отопления.
Это нужно для нескольких целей:
- Для регулировки количества горячей воды в батареях.
- Обеспечения функционирования энергозависимых систем.
- Повышения эффективности самой простой однотрубной системы отопления.
Как работает байпас в конкретном варианте?
Регулировка горячей воды в батареях
При помощи перемычки можно организовать быстрый возврат переизбытка горячей воды из батареи в вертикальный стояк. Процесс этот осуществляется и ручным, и автоматическим способом.
Описываемая установка в случае возникновения аварийной ситуации, например, протечки батареи, выступает в роли запорной арматуры. Если установлен байпас, очень легко провести ремонт радиатора без аварийного отключения замкнутой системы отопления
А это очень важно, особенно зимой
Обеспечение функционирования отопления при возникновении перебоев с электричеством
Для увеличения теплоотдачи батарей в автономных системах отопления приветствуется монтаж циркуляционного насоса. Но его применение делает систему энергозависимой. Поэтому многие обыватели, выбирая тепловое оборудование и обращаясь к специалистам, задают вопрос: «Что делать в случае частого отключения света в доме?»
Спасти положение сможет именно байпас. В такие моменты он позволит просто перекрыть краны, подающие горячую воду в сторону насоса, и открыть затворный механизм на центральной магистральной трубе. Дальше отопление будет работать по принципу естественной циркуляции.
Обратите внимание! Если в сеть отопления вмонтировать байпас, имеющий клапан, то переключение системы произойдет без участия человека, то есть в автоматическом режиме. Если необходимо установить на перемычке дополнительные приборы, например, очистной фильтр или обратный клапан, они монтируются по направлению к теплоносителю. Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры
Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок
Правильная установка байпаса рядом со стояком, в который врезан циркуляционный насос, подразумевает использование надежной затворной арматуры. Саму перемычку лучше поставить горизонтально — так она защитит магистраль отопления от формирования воздушных пробок.
Восстановление однотрубного отопления
Модуль с краном
Сегодня редко кто использует для обогрева частного дома однотрубную систему отопления. Но ее до сих пор можно увидеть в еще советских постройках. Бывает и так, что подобная установка демонстрирует неплохую эффективность, и в домах бывает довольно жарко зимой. Правильно установленная перемычка и здесь поможет соблюсти необходимый баланс.
Установить ее на однотрубную разводку тоже можно, но для этого необходимо соблюдать следующие правила:
- Монтировать байпас в описываемом случае придется как можно дальше от вертикального стояка и как можно ближе к самой батарее.
- Обводная труба при этом устанавливается непосредственно на месте монтажа. Для этого нужен тройник и труба, диаметр которой на порядок ниже диаметра однотрубного трубопровода. Присоединить все это к системе поможет парочка сварных стыков. В специализированных магазинах продаются готовые конструкции байпаса, которые монтируются при помощи обычных резьбовых соединений.
- Между входным отверстием радиатора и байпасом необходимо установить регулировочный вентиль.
Обратите внимание! Установка устройства в однотрубную сеть позволяет получить банальный терморегулятор. Но он поможет самостоятельно контролировать и создавать благоприятный микроклимат
