Акустические натяжные потолки и звукоизоляционные панели

Система подвесного потолка: монтаж своими руками

Монтаж гипсокартонной системы выполняется просто: изготавливается каркас, в свободное пространство укладывается звукоизоляционный наполнитель, крепится гипсокартон. Коэффициент звукоизоляции в подвесном гипсокартонном потолке может достигать 0,95 или 95%.

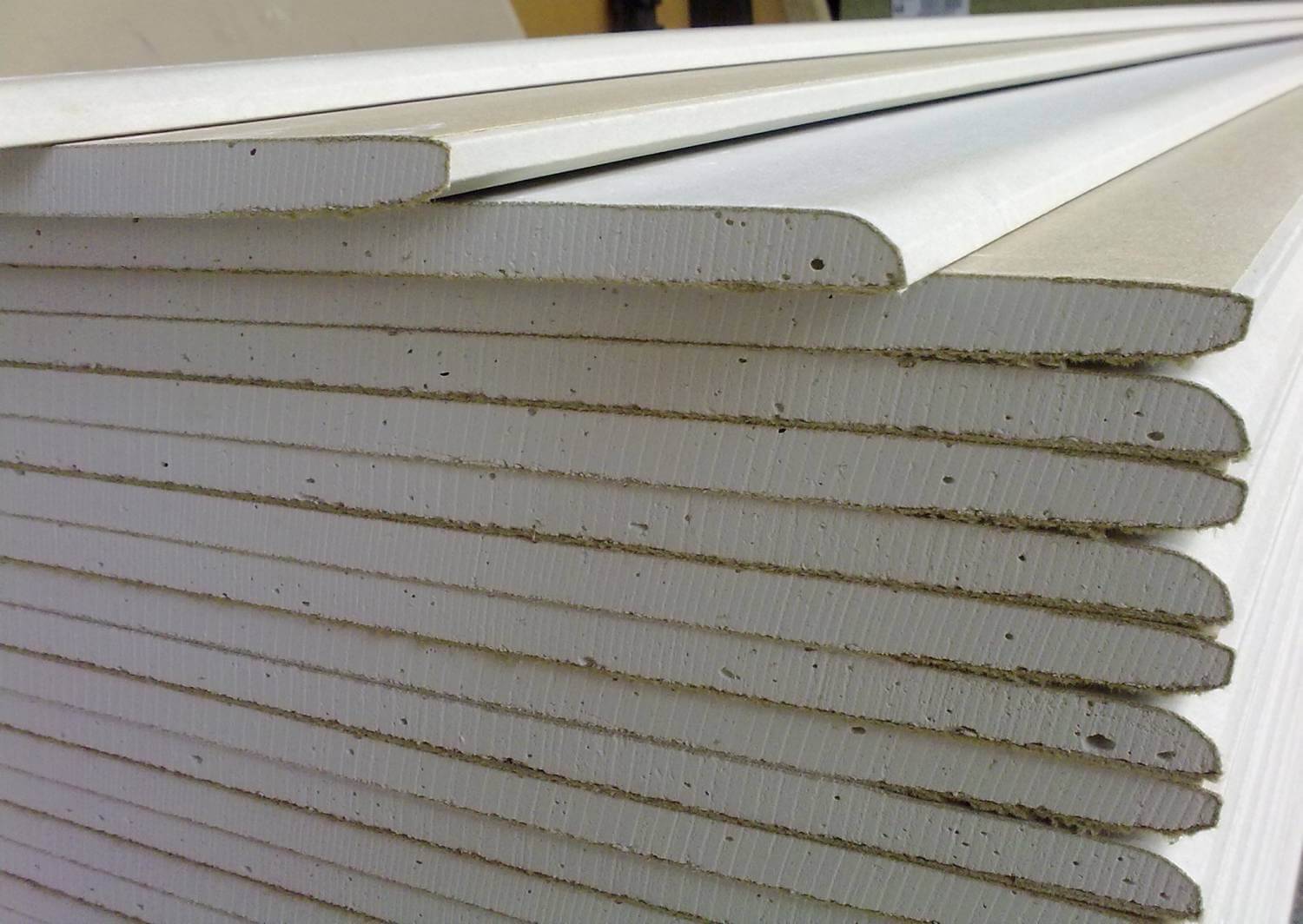

Цены на гипсокартон

гипсокартон

Графики звукоизоляции конструкции

Несколько простых правил могут значительно повысить шумоизоляционные свойства подвесного потолка.

  1. Подходите грамотно к технологии монтажа, правильно и своевременно выполняя все этапы.
  2. Правильно выбирайте звукоизоляционные материалы для достижения максимального эффекта.
  3. Правильно и надежно закрепите конструкции.

Сделать подвесной потолок своими руками не составит труда даже для новичка

Важно иметь в наличии необходимые материалы и инструменты, уметь пользоваться дрелью, уровнем

Монтаж включает следующие этапы.

  1. Подготовка рабочей поверхности. Удалить на основном потолке трещины. Обработать грунтовкой. При необходимости следует обеспечить гидроизоляцию.
  2. Установка направляющих. Использование антивибрационных систем значительно снизит ударный шум, возникающий сверху. В процессе работы необходимо постоянно пользоваться уровнем.

  3. Монтаж звукоизоляции. На подготовленную поверхность устанавливается шумоизоляционный материал и зажимается подвесами. Пустот быть не должно. Если остаются зазоры, то эффективность системы значительно снижается. Для фиксации материала можно использовать клей либо приобретать листовой материал на клеевой основе.

  4. Закрепление профиля. Используйте универсальные крабы, они обеспечат идеальное крепление изоляционного материала и направляющих. С помощью уровня (лучше использовать лазерный нивелир) крепится спецпрофиль. На него крепятся листы гипсокартона или ДСП. Стыки должны подгоняться, чтобы не было зазоров. Точность на данном этапе очень важна. Крепление листов гипсокартона производится саморезами на расстоянии 15 см друг от друга. Если расстояние будет большим, может произойти провисание потолочной системы.

  5. Отделочные работы. Штукатурим, красим, белим, устанавливаем потолочный плинтус. На данном этапе выполняется творческая работа, результат которой зависит только от вашей фантазии.

Способы звукоизоляции потолка

Все материалы можно условно разделить на звукоотражающие и звукопоглощающие. Понятно, что любые твердые и плотные поверхности будут отражать звук, а рыхлые, ячеистые  или пористые – поглощать его. Именно они и используются для производства звукоизоляционных отделочных материалов.

Звукоизоляционные материалы

Сегодня производится множество различных звукоизоляционных материалов, отличающихся внешним видом, толщиной, стоимостью, коэффициентом звукопоглощения и другими параметрами.

Звукоизоляционные материалы выпускают в виде плит или рулонов

Основой для их изготовления являются:

  • Базальтовая вата;
  • Льняная пакля;
  • Вспененное стекло;
  • Пенополиуретан;
  • Стекловолокно;
  • Целлюлозная вата;
  • Кокосовое волокно;
  • Пробка и т.п.

Существует несколько способов ограничить прохождение шума сквозь потолок, используя такие материалы.

Устройство подвесных потолков с шумоизоляцией

Самый распространенный способ – подвесные акустические потолки из гипсокартона. Этот материал и сам по себе является достаточно хорошим звукоизолятором, а если между ним и основным потолком  дополнительно проложить слой другого шумопоглощающего материала, эффект будет ещё лучше.

По такому же принципу делают звукоизоляцию и всех прочих подвесных потолков – реечных, пластиковых, кассетных, деревянных подшивных. В межпотолочном пространстве на готовый каркас укладывают плиты звукоизоляции или приклеивают их к базовой поверхности, а затем облицовывают каркас выбранным материалом.

Однако такой самодельный  акустический подвесной потолок обладает некоторыми недостатками:

  • Он значительно уменьшает высоту помещения, что очень нежелательно для квартир стандартной постройки.
  • Такая конструкция обладает значительным весом.
  • Само устройство подвесных потолков со звукоизоляцией требует больших физических и временных затрат.

Монтаж акустических потолков

В настоящее время производители потолочных систем выпускают готовые акустические подвесные потолки, изготовленные из шумопоглощающих материалов и не требующие дополнительного слоя звукоизоляции. Самые популярные из них – это кассетные конструкции, в которые монтируются акустические потолочные панели из минерального волокна, и перфорированные натяжные потолки.

Виды акустических потолков

Звуковые модули называют главным компонентом акустических потолков, собирать такие модули можно различными способами. По принципу установки системы делят на полотна натяжные, подвесную потолочную конструкцию, каркасную либо бескаркасную.

Каркасный тип акустических встраиваемых конструкций оснащен модульной структурой: собирается потолок из отдельных твердых звукоизоляционных плит. А вот сам каркас собирается из обыкновенных реек и профилей разной геометрии. Готовый профиль создает подходящие по размерности ячейки для установки звукоизолирующих плит. Такой каркас обычно фиксируют непосредственно к самому потолку и стенкам, для фиксации используются тугие прокладки, которые и гасят звуковое колебание. В данной системе не существует твердых связей.

Каркасные потолки, то есть их внутренний слой формируется особыми шумопоглощающими панелями. Получается что-то типа своеобразного сэндвича, внутрь располагают звукоизоляционный материал, например, поролон. Снаружи панель отделывают красивым декоративным покрытием.

На сегодняшний день разработали много различных методов, которые позволяют расположить блоки внутри каркаса. К одной из известных вариаций каркасных потолочных конструкций относят «Армстронг» – подвесные системы, плиты в этом варианте устанавливают в верхние ячейки. В такой потолочной конструкции акустические встраиваемые плиты к профилям обычно не крепят. В готовый каркас устанавливаются различные акустические панели, подходящие по параметрам для ячеек.

Звукоизолирующая бескаркасная панельная система состоит из облицовочных материалов, акустических встроенных сэндвич-панелей. Отличается такая встраиваемая акустика от любых других систем возможным креплением панелей непосредственно к самому потолку, поэтому надобность в сборке каркаса отпадает. Этот вид фиксации становится возможным благодаря встроенному элементу крепления в сами модули.

Бескаркасные конструкции изолируют мягкой ватой, создавая как бы воздушные акустические маты. Снаружи панельки облицовываются 12,5-милиметровыми панелями из гипсоволокна, так материал обретает высокий уровень твердости. К потолку панельки крепятся сквозь особый виброразвязный узел. Акустический тип плит подбирают по звукоизоляционным параметрам.

Например, 40-миллиметровые панели отлично показали свои уникальные характеристики во время бытовой эксплуатации. А вот 70-миллиметровые модули используют, чтобы погасить средние шумы. 120-миллиметровые панели применяются в достаточно шумных комнатах, таких как концертные залы и кинотеатры.

Натяжной тип акустических потолков изготавливается из ПВХ пленки. Такой материал обладает невероятными звукоизолирующими качествами. Пленка обрабатывается специальным образом, это позволяет усилить эффект, перфорируют пленку небольшими отверстиями либо дополняют антишумовым слоем.

Как сделать шумоизоляцию под натяжным потолком своими руками

Для этого есть два основных способа: каркасный или без каркаса с использованием специальных панелей. Перед началом работ готовят базовое перекрытие. Необходимо тщательно осмотреть плиты и найти все щели и швы (в том числе у стен). Обнаруженные зазоры заделывают монтажной пеной или герметиком. А при больших пустотах дополнительно пользуются шпатлёвкой.

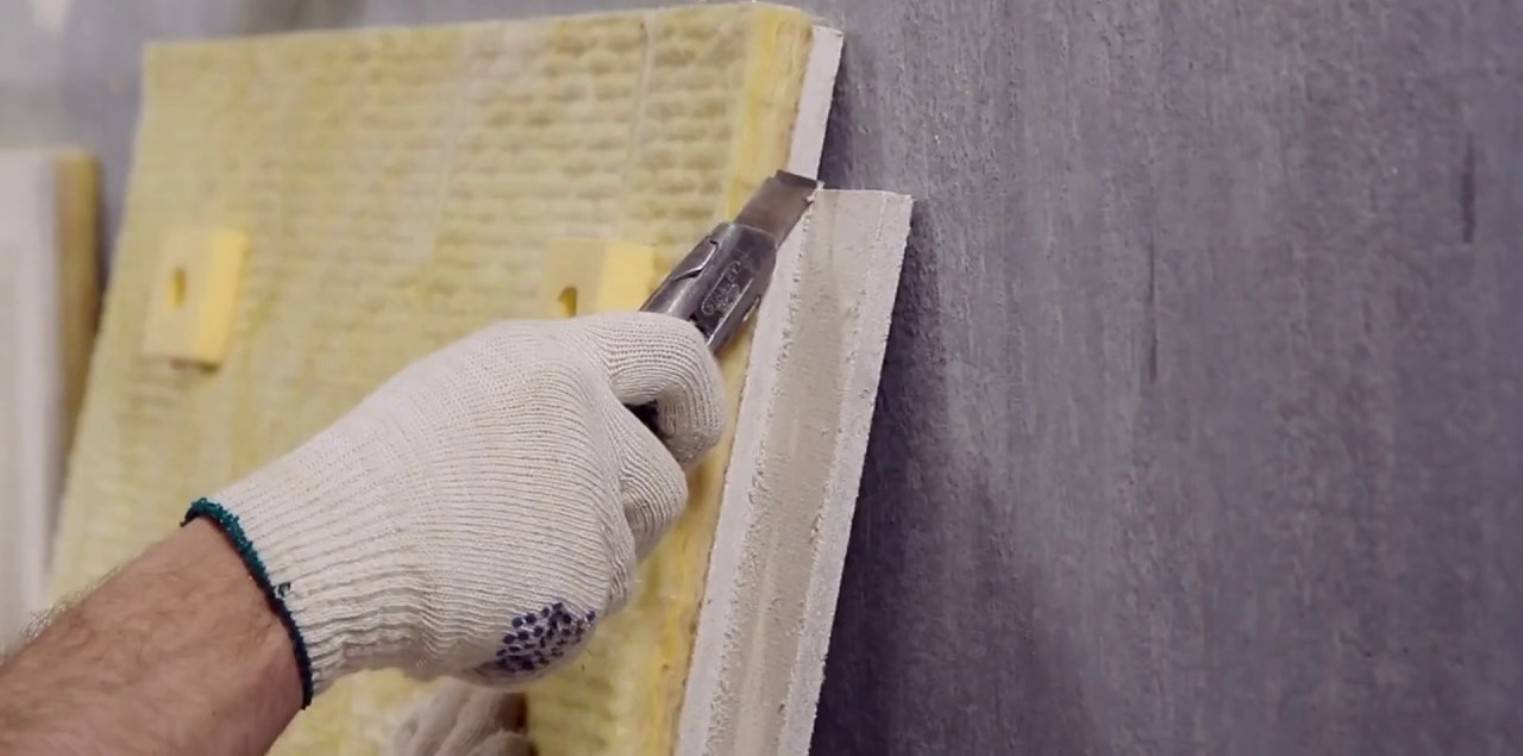

Бескаркасная звукоизоляция ЗИПС-панелями

Плиты должны быть уложены без щелей между ними, для чего требуется абсолютно ровная поверхность. Поэтому перед установкой звукоизоляции потолок штукатурят и выравнивают.

Чтобы в дальнейшем не появился грибок, дожидаются полного высыхания слоя. В результате весь процесс монтажа звукоизоляции затягивается. Обычно его проводят одновременно с основным ремонтом.

Когда перекрытие готово, начинают монтаж ЗИПС-панелей:

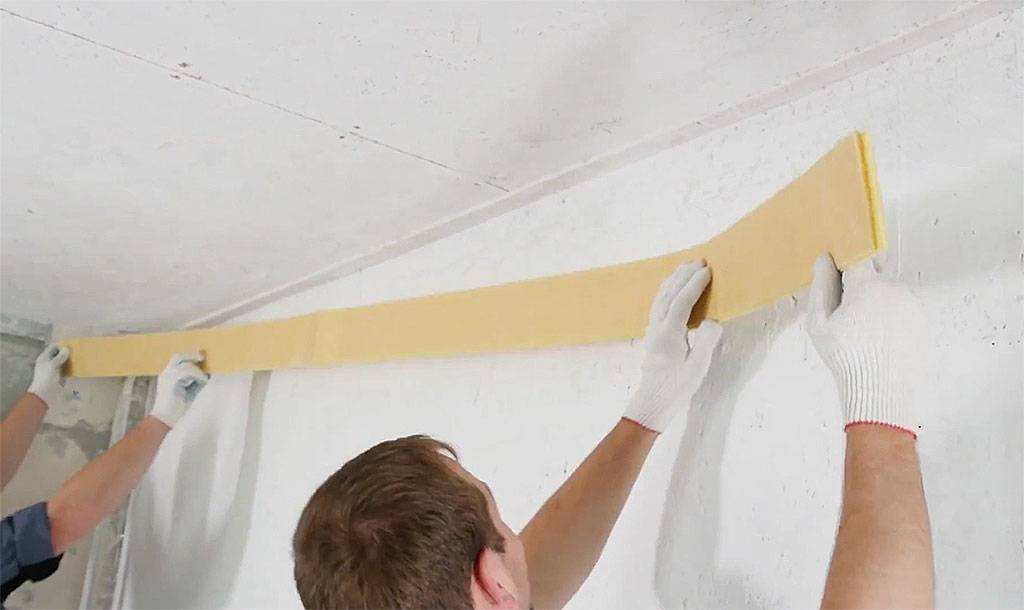

  1. Стыки со стенами проклеивают демпферной лентой.
  2. Панели крепят к потолку через виброузлы с использованием саморезов и конусных шайб. Головку утапливают не больше чем на 1-2 мм.
  3. Соединяют панели через пазогребневые стыки, обязательно с полным прилеганием. Фиксируют саморезами через каждые 15 см.

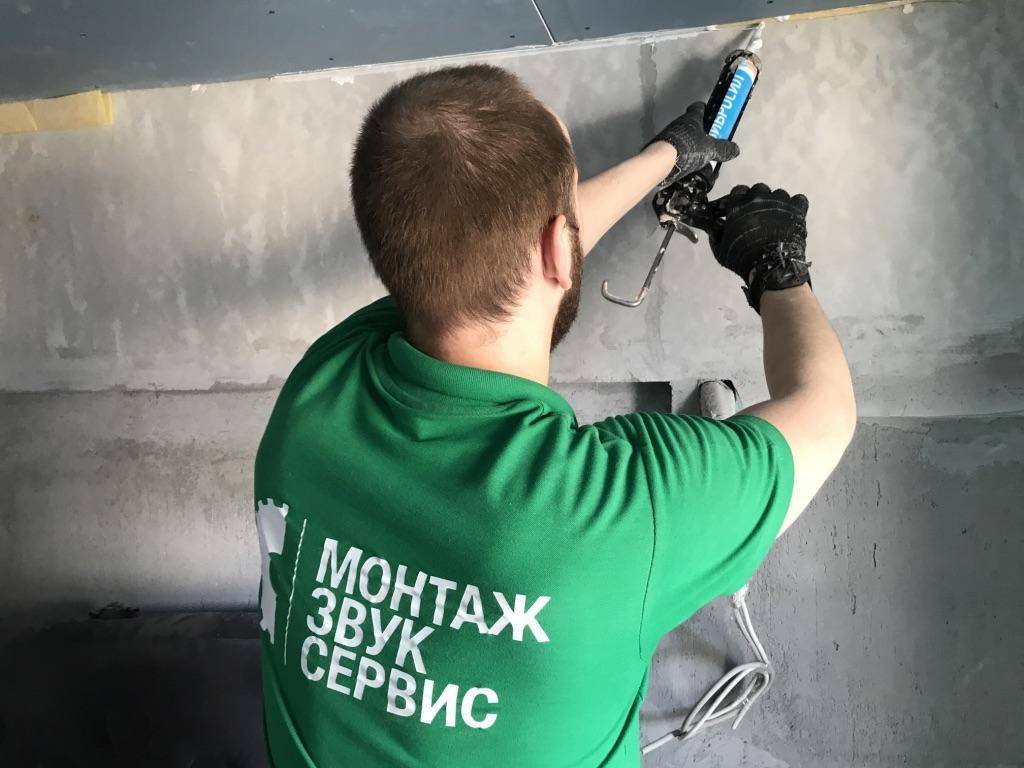

  4. После окончания работ заделывают все щели акустическим герметиком.

Производитель рекомендует обшить панели гипсокартонными листами толщиной в 12,5 мм. Места примыкания прокладывают демпфирующей лентой. А крепить ГКЛ необходимо таким образом, чтобы саморезы не попали в виброузлы и не нарушили их целостность.

После этого можно натягивать полотно. Монтаж выполняется по стандартной технологии.

Многослойная каркасная шумоизоляция базальтовыми плитами

Этот способ требует сначала смонтировать каркас из металлических профилей. Чтобы снизить передачу колебаний от перекрытия, выбирают один из нескольких вариантов крепления элементов между собой и к несущим конструкциям:

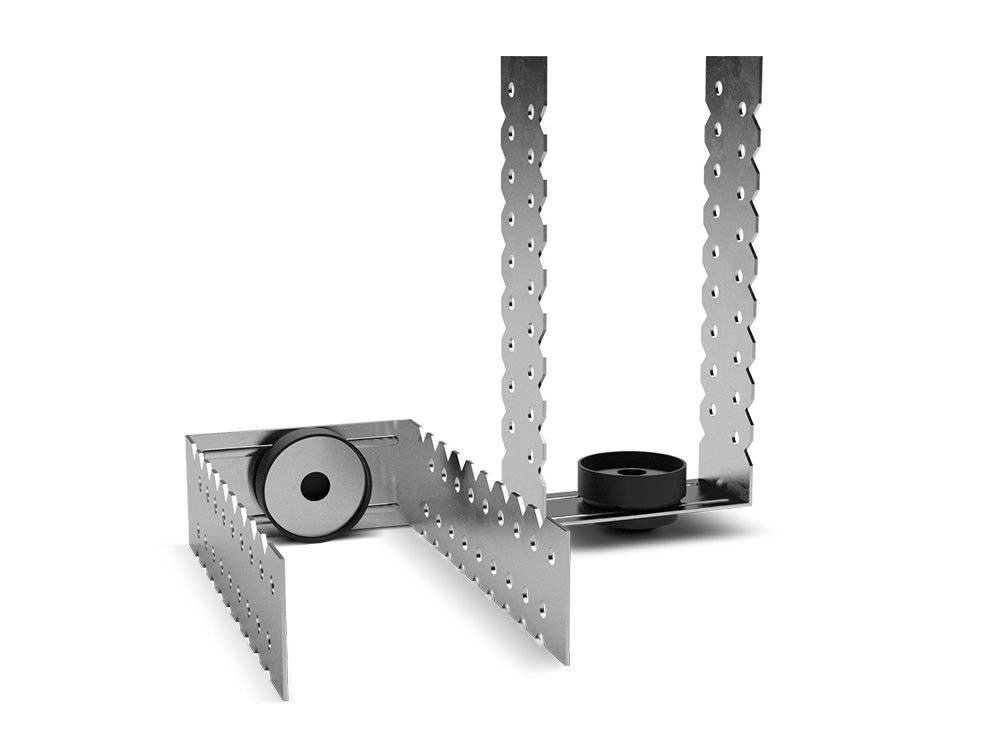

  • виброподвесы с шайбами (сравнительно недорогой способ);
  • стандартные комплектующие, которые крепят через демпферную ленту (более дешёвый);

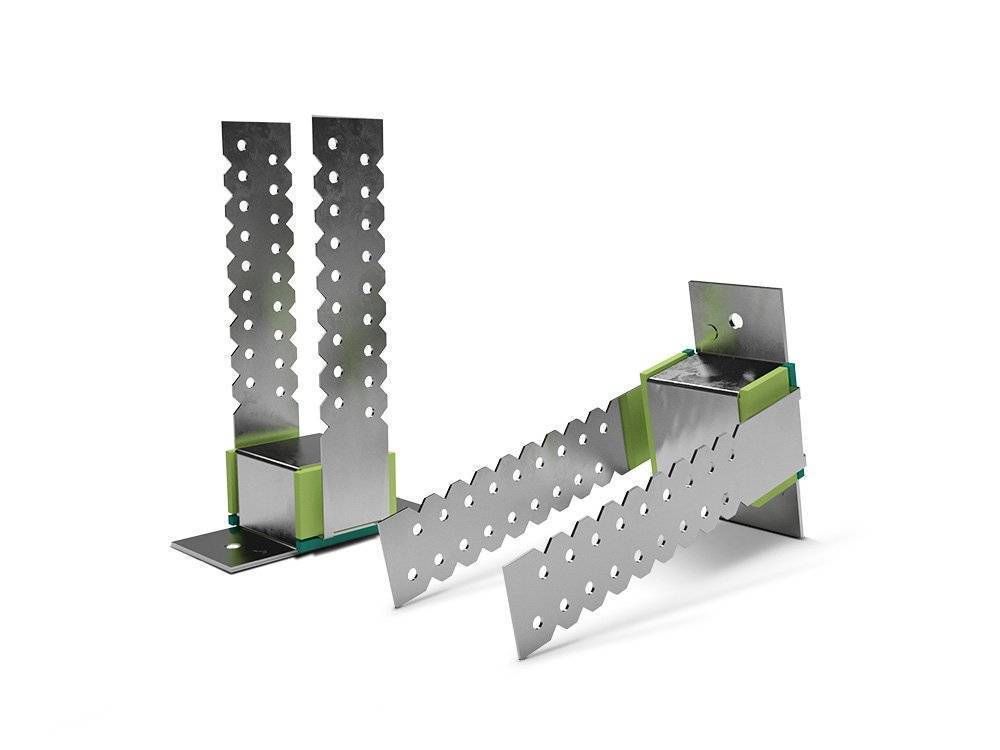

  • виброгасящие подвесы (дорогой, но и эффективный метод).

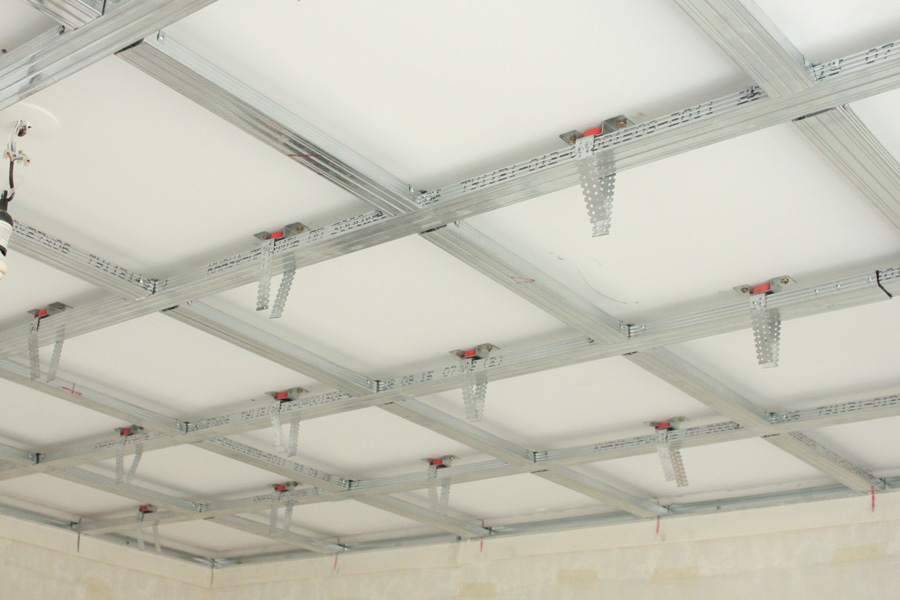

Непосредственно установка каркаса происходит следующим образом:

  1. По периметру крепят направляющие.
  2. Собирают навесную конструкцию из потолочных профилей.
  3. Если используется массивная шумоизоляция потолка, монтируют усиленный каркас (в виде сетки).

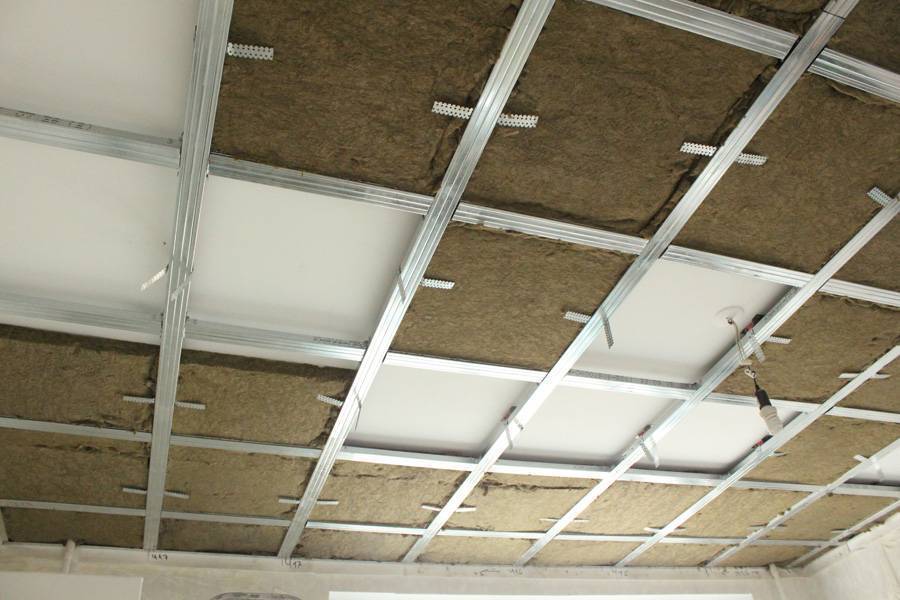

Следующий этап — укладка звукоизолирующих материалов. Лучше всего для этого подходят плиты базальтовой ваты. Их не нужно жёстко фиксировать, например, клеем или дюбелями. Но и щелей между плитами быть не должно.

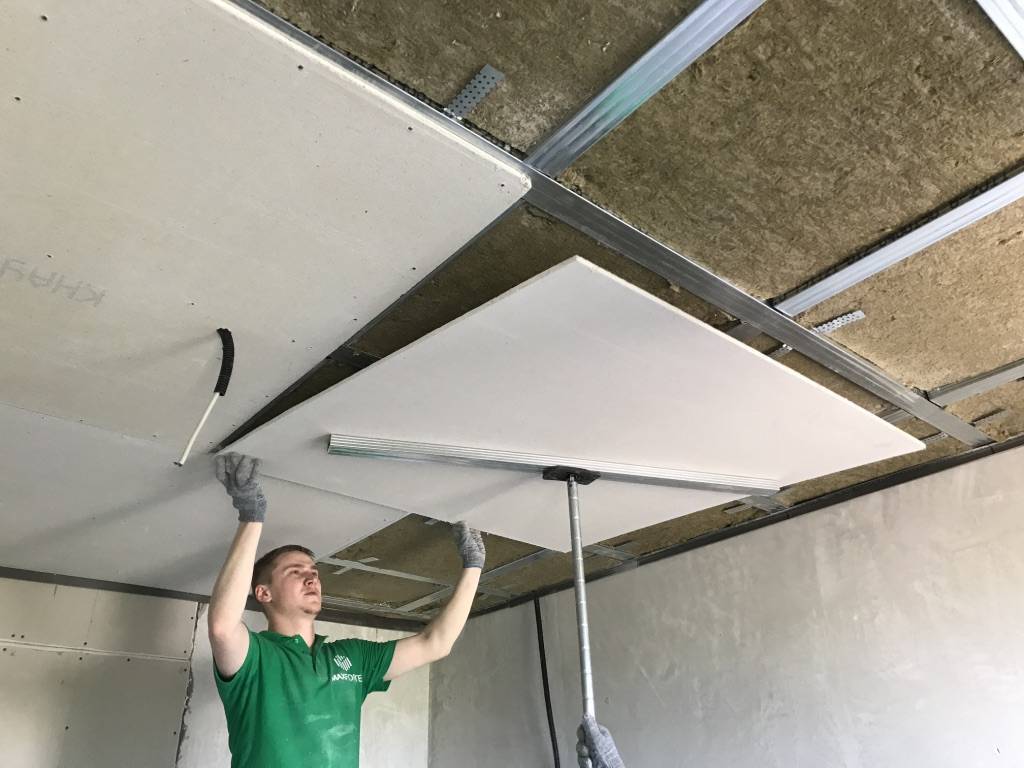

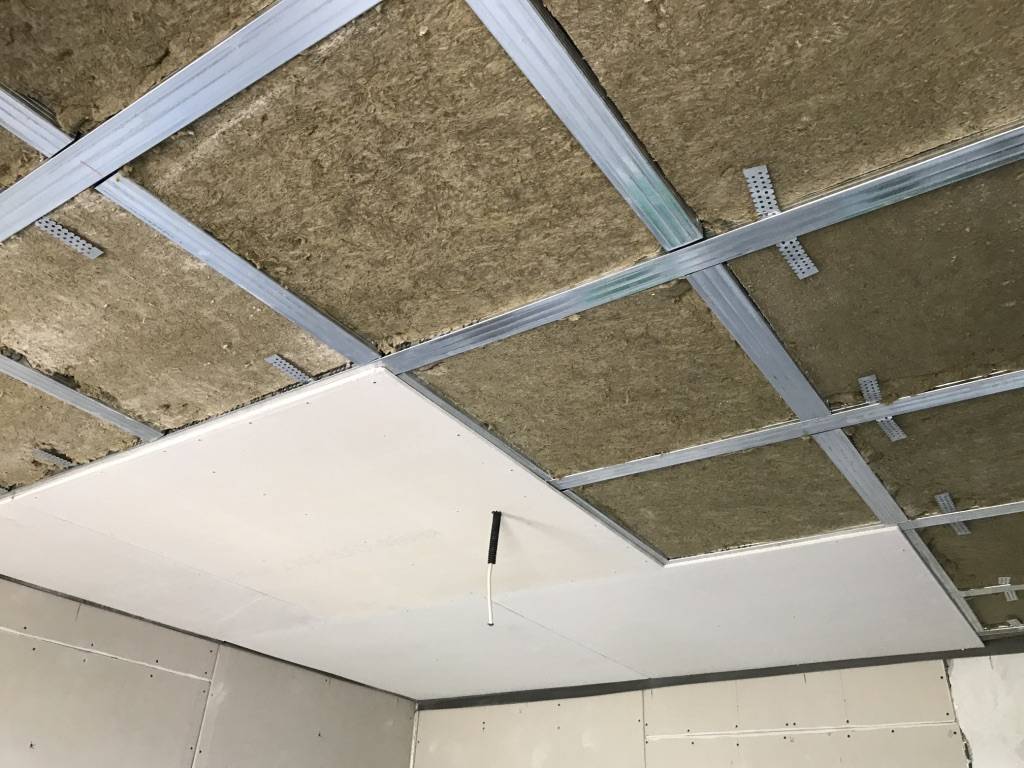

Затем начинается обшивка шумоизолирующими материалами. Для этого используют (отдельно или в комбинации):

  • ГКЛ;
  • плиты гипсоволокна;
  • акустический триплекс (более массивный, но вместе с тем эффективный вариант).

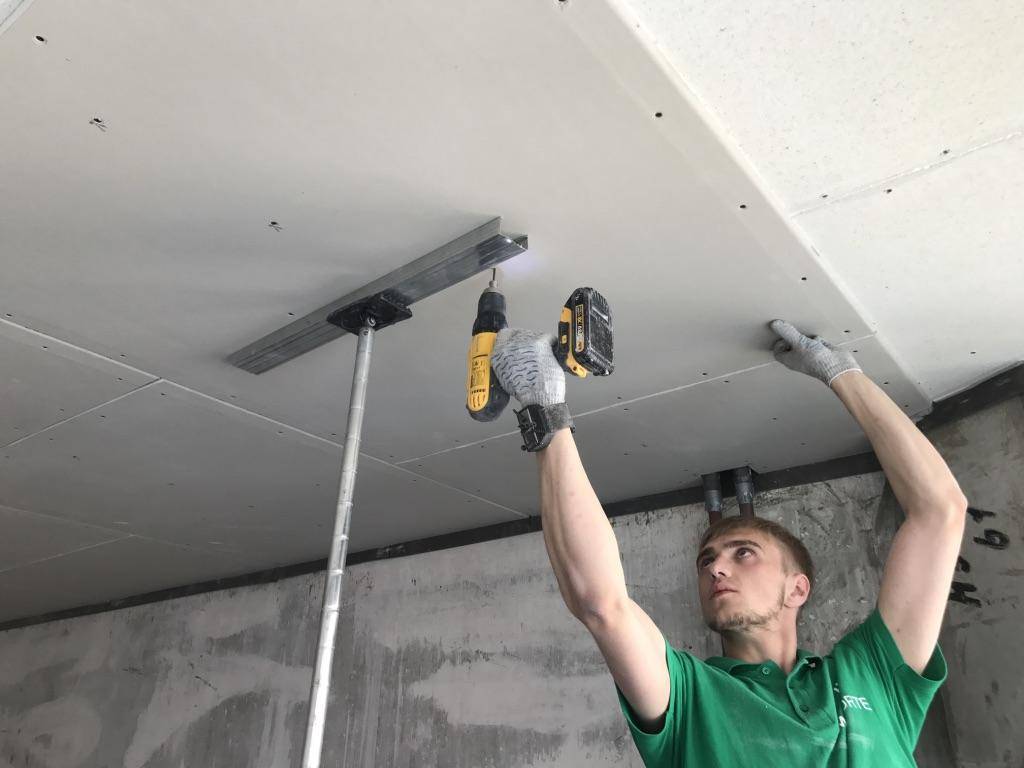

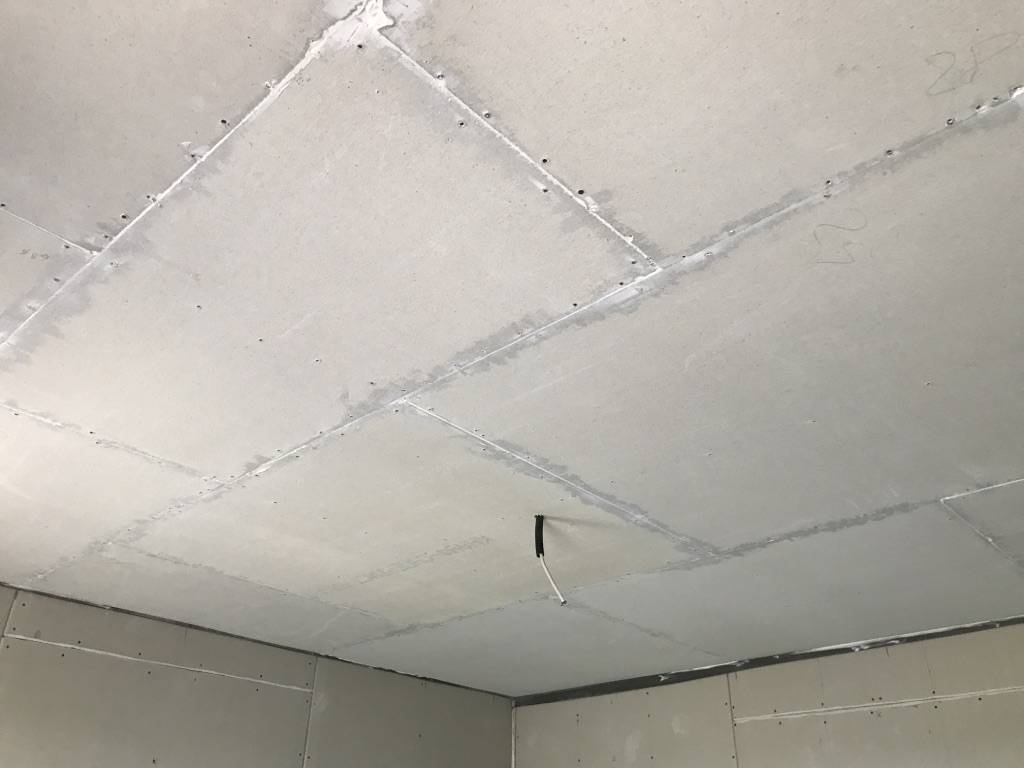

Шаг крепления гипсокартона — 15 см. Плиты укладывают внахлёст, через специальные кромки. Соединение должно быть плотным, без щелей. Завершающий этап — герметизация швов специальным акустическим герметиком (Sonetic, Вибросил, TichFix, Titebond Acoustical Sealant).

После этого устанавливают натяжные потолки. Багеты для них можно разместить не только на стене, но и на виброизолирующием каркасе. У такого решения два преимущества: дополнительно снижается уровень ударных шумов и меньше опускается потолок.

Виды звукоизолирующих материалов

На строительном рынке представлено множество вариантов шумоизолирующих панелей.

ЗИПС-панели

ЗИПС-панель представляет собой сэндвич-панель, состоит из двух слоев: стекловолокна (минеральной ваты) и гипсоволоконного листа. К поверхности крепится специальными узлами, а между собой – с помощью пазогребневого соединения. Такая система хороша для звукоизоляции потолка.

К ее достоинствам относят: быстроту и простоту установки звукоизоляции (можно справиться самостоятельно), хорошую звукоизоляцию воздушных и ударных шумов, отсутствие металлического каркаса, пожаробезопасность, качественную стыковку панелей.

Минусом является цена: на такие панели придется раскошелиться. К другим недостаткам относятся чрезмерная толщина (до 13 см) и вес материала (одна панель может весить 20 кг).

Tecsound

Новичок на рынке звукоизоляционных панелей. Состоит из тонких арагонитовых мембран. Арагонит – природный минерал, обладающий уникальными свойствами, придающими материалу эластичность и хорошее шумопоглощение.

Имеет массу положительных отзывов, среди которых особо отмечены: гибкость и удобство монтажа, хорошая защита от воздушных шумов, долговечность, влагостойкость, устойчивость к гниению, возможность установки в маленьких помещениях, благодаря небольшой толщине.

Минус только один, но существенный – дороговизна. Эффективнее всего использовать эту шумоизоляцию вместе с минераловатными звукоизоляторами, обеспечивающими звукопоглощение.

Минеральная вата и плиты

Минеральную (базальтовую) вату и плиты производят из негорючего сырья, которое не дает усадки. Использование ваты вместе с плитами дает хороший эффект, однако это может значительно уменьшить высоту потолка. В низких помещениях от этого варианта стоит отказаться.

Плюсами такого материала являются: значительное снижение ударного шума, долговечность, морозоустойчивость, пожаробезопасность, экологичность, сохранение тепла в помещении, упрощенная подготовка к установке.

Минусы: легко впитывает воду, поэтому нужно предусмотреть защиту от влаги, опасность для здоровья человека – необходима качественная изоляция, чтобы нейтрализовать вредное воздействие.

Isoplaat

Данная шумоизоляция представляет собой материал в виде плит из хвойных пород древесины. Толщина составляет от 10 до 25 мм. Эта звукоизоляция справляется с поглощением внешних шумов. Владельцы квартир часто отдают ей свое предпочтение.

Среди основных достоинств можно отметить: демократичную цену, хорошую звукоизоляцию, экологичность, обеспечение шумовой защиты и хорошей теплоизоляции, небольшую толщину.

Единственным серьезным минусом является высокая стоимость.

Акустические панели

Современные модели изготавливают из инновационных материалов (например, вспененного гранулята со связкой неорганических веществ), которые обладают высокими звукопоглощающими характеристиками. Особенность таких панелей – создание высокого качества акустики. Это помогает значительно повысить акустический комфорт помещения.

К плюсам данного материала относят: экологичность, отличную звукоизоляцию помещений, простоту установки, создание акустического комфорта, неограниченный срок использования.

Ее часто используют для отделки помещений репетиционных точек или звукозаписывающих студий.

Пенополиуретан

У данного материала широкая сфера применения. Чаще он встречается в мелких шумоизоляционных работах, в быту применим в виде монтажной пены (им заполняют пустоты).

Плюсами такой шумоизоляции являются: долговечность, простота установки, биологическая инертность, возможность полной герметизации помещения, легкость, значительное утепление помещения, защита от ударного и воздушного шума, благодаря плотному сцеплению, поглощение внутреннего и внешнего шума.

Минус: токсичность при пожаре. Из-за этого считается опасным.

Шумопоглощающие материалы нужно выбирать с умом. В зависимости от цели и места использования может меняться и сам материал. Грамотный подход к решению этой задачи обеспечит долгий покой и тишину в доме.

В следующем видео вы увидите тестирование шумоизоляционных материалов.

Потолки с шумоизоляцией для офисов

Даже во времена Советского союза часть помещений на первых этажах жилых домов отдавалась по магазины, аптеки, парикмахерские. Жить над таким помещением было почти невозможно, так как постоянные ссоры в очередях и крики продавцов были слышны в квартире очень сильно. В настоящее время первые этажи современных построек изначально делаются нежилыми и продаются под офисы. Первые этажи старых домов так же отдаются под коммерческую недвижимость.

Для спокойствия жильцов второго этажа коммерсанты могут установить акустические натяжные потолки по всей площади офиса. Это сбережет не только нервы соседям, но и самим работникам, так как обычное в нашей стране явление, как жалобы на шум в офисных помещениях пока никто не отменял.

Бары, небольшие кафе и клубы делают потолки с шумоизоляцией с большими отверстиями, так как они лучше поглощают звук.

В любых помещениях, где на протяжении длительного времени, стоит гул или постоянный шум, монтаж натяжного акустического полотна скорее необходимость, нежели дизайнерский ход.

Базовые принципы и требования к звукоизоляции

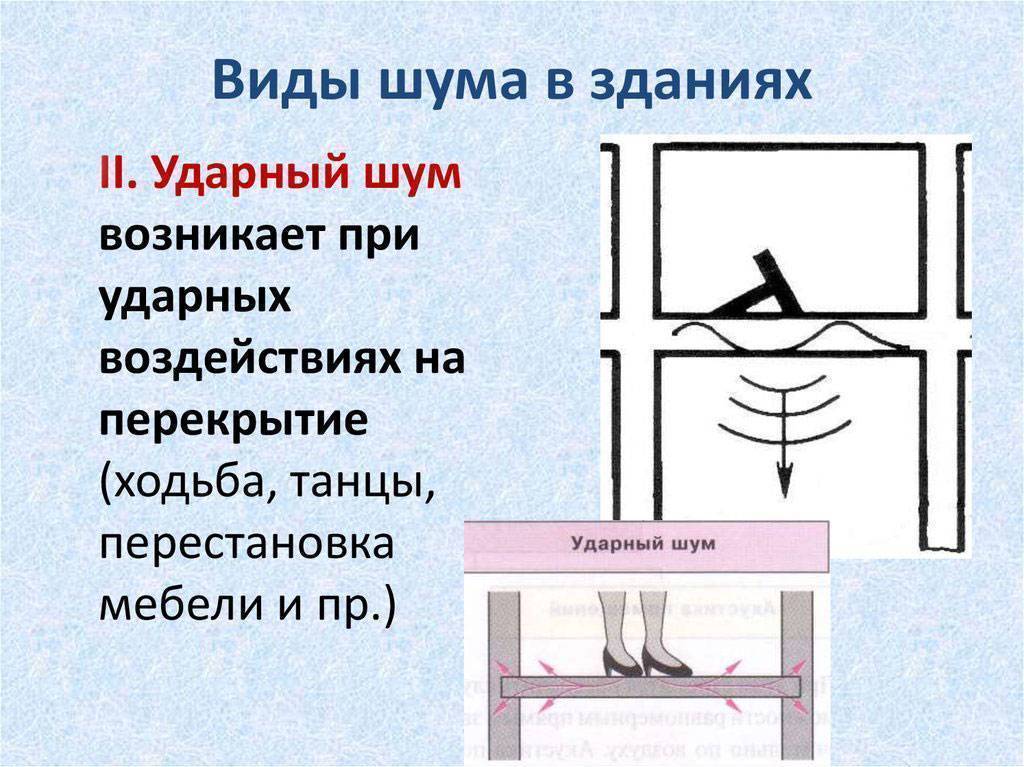

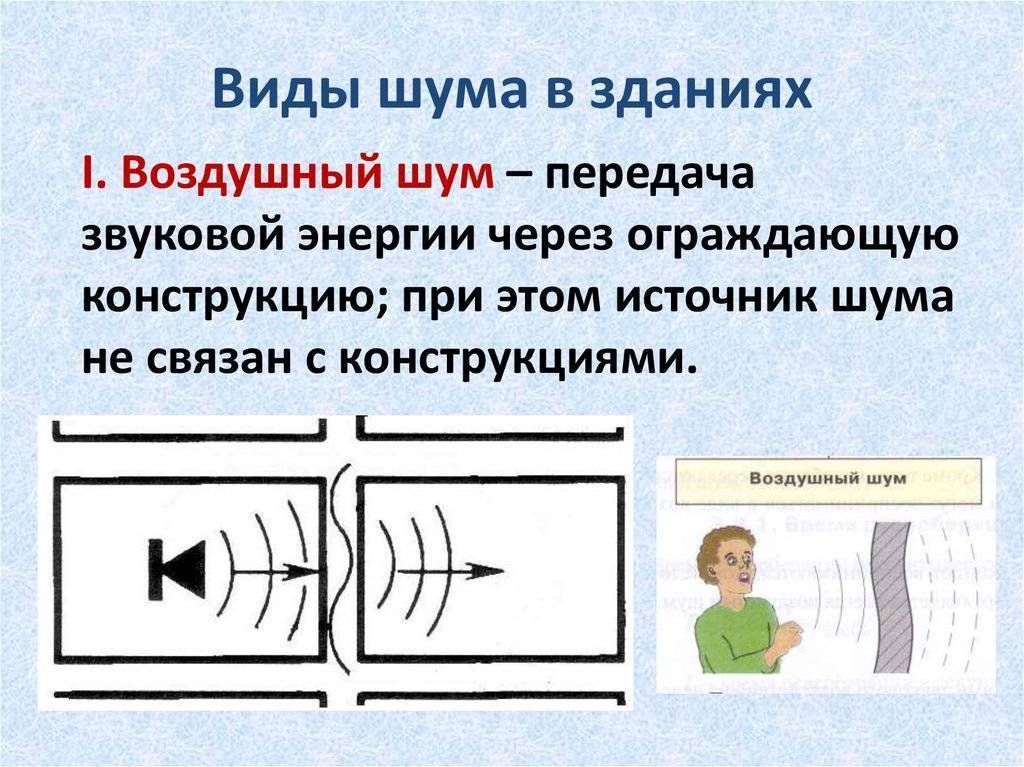

Бытовые шумы подразделяются на два основных типа:

  1. Акустические. Распространяются по воздуху: громкие разговоры и лай, шум телевизора, пылесоса или радио и т. д. Как правило, источник находится в соседнем помещении.
  2. Вибрационные. Делятся на два подтипа. К структурным шумам относятся звуки лифтовых механизмов, вентиляции, воды в трубах и т. п. К ударным — например, работающий перфоратор, стуки или шаги. Они распространяются по перекрытиям, поэтому могут быть слышны не только в соседнем помещении.

К потолку крепят шумоизоляцию, которая рассеивает акустические волны. Таким образом снижается уровень звуковых шумов (первого типа). В отношении ударных обычные материалы не так эффективны, так как волны проходят не только через потолок. С ними помогают бороться специальные виброгасящие слои. Но для полного устранения шумов этого недостаточно, понадобится также изоляция стен.

Желательно, чтобы выбранные материалы были способны гасить оба вида звуков. Для универсальности часто используют комбинации из разных слоёв:

  • массивной звукоотражающей обшивки;
  • мягкого волокнистого материала, поглощающего и рассеивающего акустические волны (располагаются между предыдущим слоем и потолком или стеной);
  • желательны также виброразвязки.

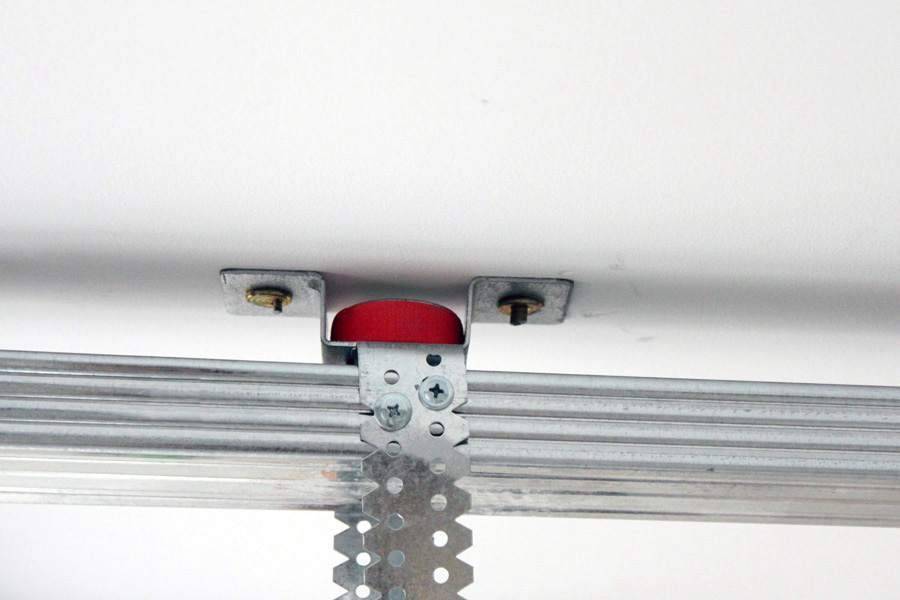

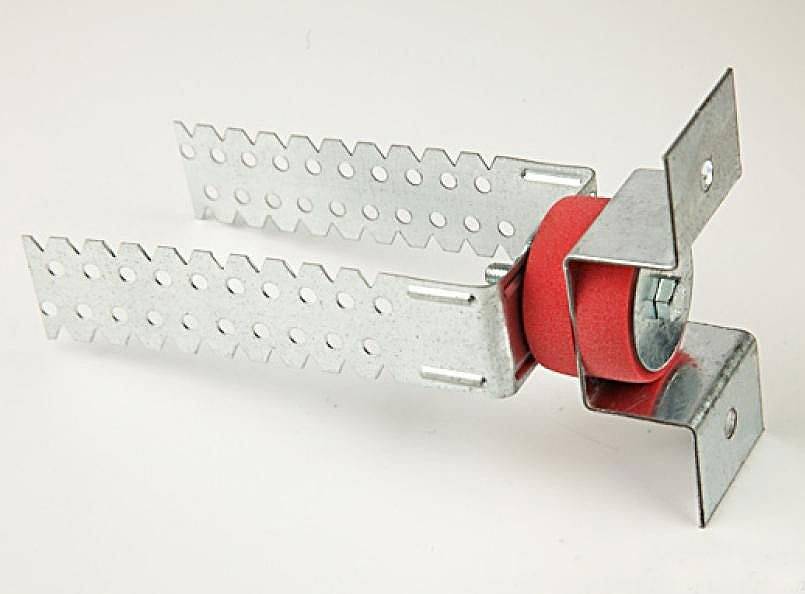

В качестве последних используются подвесы: виброизолированный (с резиновой шайбой, снижающий передачу волны на конструкцию) и гасящий (нежёсткая фиксация через прокладку). Для изоляции от перекрытия, а также слоёв между собой берут демпферную ленту. Она отсекает структурные шумы, проходящие через несущие конструкции).

Все материалы, которые используются для создания шумоизоляции в квартире под натяжной потолок, должны обладать ещё и такими свойствами:

Экологичностью (не выделяют вредных веществ), так как устанавливаются в жилых помещениях. Соответствие санитарно-гигиеническим нормам подтверждается сертификатами качества.
Устойчивостью к появлению плесени

Это особенно важно, так как за натяжным потолком часто образуется влажный микроклимат. Грибок вредит здоровью и разрушает строительные материалы.
Пожарной безопасностью

Изоляция не должна поддерживать горение или выделять вредные вещества при нагревании.
Долговечностью. Качественный натяжной потолок служит от 10 лет и дольше. Было бы нежелательно снимать его, чтобы заменить звукоизоляцию. Поэтому свойства должны сохраняться как минимум на такой же срок.

Натяжные звукоизоляционные системы

Акустические натяжные конструкции имеют разную степень звукопоглощения в зависимости от материалов, из которых выполнено полотно, его толщины, диаметра и шага перфорации. Также на характеристики шумопоглощения влияет расстояние от базовой потолочной поверхности до натяжного покрытия.

Для изготовления натяжного потолка используется поливинилхлоридная пленка и тканевые полотна. Звукоизоляционные покрытия делаются только из полотнищ на основе ткани. В отличие от пленочных покрытий они не отличаются таким богатым ассортиментом расцветок и насыщенностью цвета. Тканевые полотнища обычно производятся белыми либо в пастельной палитре цветов. В отличие от ПВХ покрытий тканевые изделия бывают только матовыми.

Выделяют три разновидности перфорированных натяжных полотен:

  • крупноперфорированные (применяются в комплексе со звукоизоляцией потолка минеральными плитами, системы подходят для комнат с домашним кинотеатром, где требуется высокая степень шумопоглощения);
  • изделия со средним размером перфорации (часто применяются для устройства потолка с эффектом «звездного неба»);
  • микроперфорированные (подходят для монтажа в квартире).

Акустический натяжной потолок имеет следующие преимущества:

  1. Звукоизоляционный материал с микроперфорацией поглощает и гасит любой звук, а также препятствует образованию эха в помещении.
  2. За поверхностью легко ухаживать. Достаточно ее протирать влажной губкой, смоченной в мыльном растворе.
  3. Для изготовления полотна используются экологически чистые материалы. Это подтверждено сертификатами ISO 9001. Все акустические натяжные полотна имеют маркировку СЕ, что указывает на безвредность для человека.
  4. Высокие эстетические характеристики.
  5. В сравнении с другими потолочными системами натяжные покрытия монтируются быстрее всего.

Единственными минусами акустических натяжных систем является их высокая цена и невозможность окрашивания интерьерными красками. Зато на потолок можно наносить изображения, но только методом сольвентной фотопечати, потому что этот вид чернил не закупоривает микроскопические поры в потолочном покрытии.

Шумопоглощающие покрытия Клипсо

Компания CLIPSO изготавливает шумоизоляционные полотна из плотной полиэстеровой ткани с полиуретановой пропиткой и микроперфорацией. За счет многократного преломления звуковой волны в отверстии происходит ее затухание и снижение шума в помещении. Поверхность защищает от звуков, доносящихся от соседей сверху, и уменьшает шумность в самом помещении.

Для улучшенной защиты от шума помимо натяжного покрытия на базовый потолок крепятся минеральные звукопоглощающие плиты.

К преимуществам изделий Клипсо относят следующее:

  • это бесшовное покрытие можно устанавливать в помещении шириной до пяти метров;
  • материал не притягивает пыль и не накапливает статическое электричество;
  • за потолком скрывают инженерные коммуникации;
  • обеспечивает вентиляцию запотолочного пространства;
  • быстро монтируется без пыли и грязи;
  • не поддерживает горение;
  • не требует особого ухода;
  • не подвержен механическим повреждениям;
  • дает идеально ровную и гладкую поверхность;
  • долговечный.

Звукоизоляционные потолки Черутти

В отличие от обычных перфорированных натяжных покрытий изделия Черутти могут быть гладкими.

В качестве звукоизоляционного материала используется многослойное полотно, которое состоит из следующих слоев:

  • с лицевой стороны располагается слой финишного лака, который защищает потолок от загрязнений, влаги и пыли;
  • далее следует сверхпрочное полимерное покрытие, повышающее механическую прочность изделия;
  • полиэстеровая тканая основа с высокой плотностью плетения защищает изделие от растяжения и провисания;
  • сверху находится полимерный слой, который дополнительно повышает плотность полотна и защищает от протечек во время затопления;
  • с тыльной стороны находится вспененный звукоизоляционный полимер, повышающий звукопоглощение покрытия и дополнительно защищающий помещение от теплопотерь.

В отличие от обычных перфорированных полотнищ изделия Черутти самые дорогостоящие, поэтому в некоторых случаях выгодней установить натяжной потолок с перфорацией и дополнительно повысить шумоизоляцию помещения за счет монтажа базальтовых или минеральных плит на базовую потолочную поверхность.

Когда нужна шумоизоляция под натяжной потолок

Считается, что натяжной потолок сам в силу своих первоначальных свойств создает барьер, обладающий звукопоглощением. Но в действительности это не так. В зависимости от условий, натяжное полотно может, наоборот, усилить шум, доносящийся из соседней квартиры. Причин этому выделяют несколько:

  • в потолочном перекрытии есть большие трещины или зазоры;
  • расстояние от чернового потолка до декоративного полотна составляет менее 5 см;
  • конструкция монтирована не к стеновой, а потолочной поверхности. Например, когда сооружаются многоуровневые натяжные потолки. Тогда звуковые колебания проходят через крепежные элементы.
