Технические характеристики силового кабеля ВВГ

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

  • отсутствие впереди буквы А говорит о том, что жилы медные;
  • первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
  • вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
  • «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет. Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3, 4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

  • ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
  • ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.
    Негорючие кабели ВВГнг могут идти с дополнительной оболочкой
  • ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
  • ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

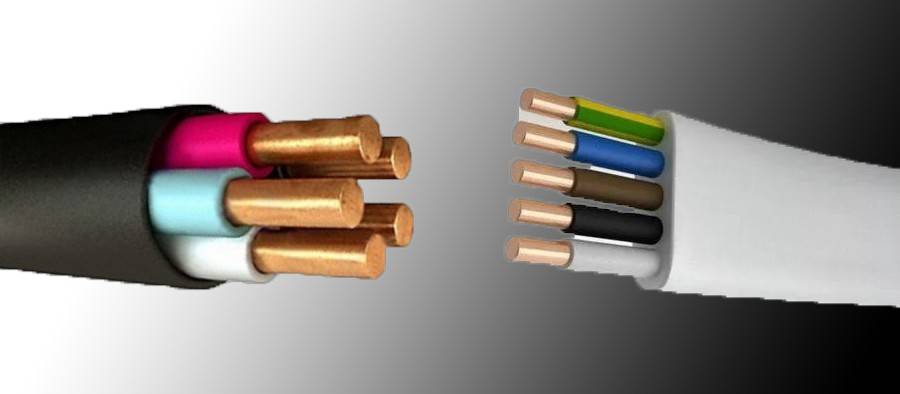

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм² — допускается выпуск без заполнения.

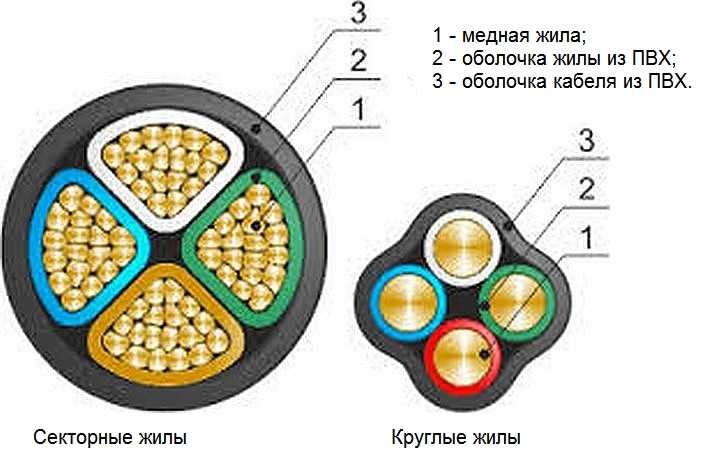

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам.

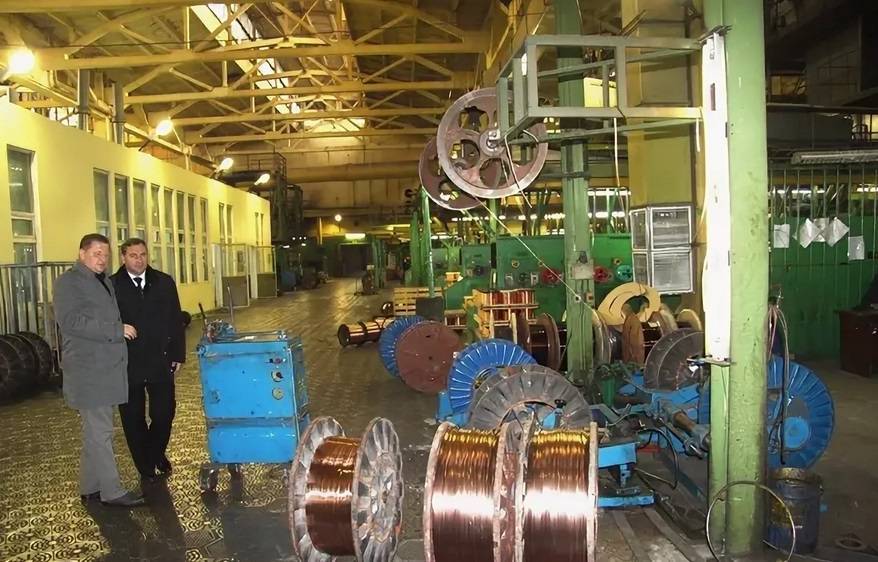

Испытание и производство кабеля

Производители, прежде чем указать на проводнике маркировку об отсутствии горения, проводят проверку изделий различными методами. Для проведения тестирования в лабораторных условиях моделируется ситуация реального пожара. Затем специалист при помощи определенного оборудования проводит измерения прозрачности воздуха внутри помещения с огнем. Все замеры следует делать дважды: первично, а затем после возгорания.

Дым снижает проницаемость света внутри комнаты, и это фиксирует устройство. Затем специалист вычисляет отношение значений до и после проведения опыта. Чтобы кабель успешно справился с тестом, прозрачность в комнате не должна измениться более чем на 40%. Только тогда на изделие наносится соответствующая маркировка.

На сегодняшний день производством провода ВВГ занимается несколько отечественных компаний. Среди них:

  1. «Севкабель» (Санкт-Петербург).
  2. «Конкорд» (Смоленск).
  3. «Москабельмет» (Москва).
  4. «Подольсккабель» (Подольск).

Расшифровка и виды

Если первые буквы аббревиатуры в названии марки кабеля не начинаются с букв АА (алюминиевая жила с алюминиевой оболочкой) или АС (алюминиевая со свинцовой оболочкой), то расшифровывают это так, что жилы изготовлены из меди. Первая буква В аббревиатуры ВВГ означает, что изоляция жилы изготовлена из винила (может использоваться полихлорвинил или его производные). Вторая буква В означает, что общая оболочка изоляции пучка жил с изоляциями тоже изготовлена из винила. Третья буква Г указывает на отсутствие брони.

Расшифровка аббревиатуры

Обычный ВВГ

Он используется для монтажа электропроводки в блоках, каналах и коллекторах, вахтах и тоннелях, в сухих и полусухих нежарких помещениях с относительной влажностью не более 98%. Возможно также наружное применение на открытом воздухе. В таком случае следует избегать длительного прямого попадания солнечных лучей, при необходимости применить защиту от них. Без дополнительной защиты укладка его под штукатурку нежелательна.

Негорючий ВВГнг

Добавочные буквы «нг» в названии кабеля ввг нг означают расшифровку, что изоляция его не поддерживает горение. Использование его целесообразно там, где он контактирует с  такими материалами, как:

  • изделия из древесины (дерево, вагонка, фанера, ДВП, ДСП);
  • бумага (обои, картон);
  • ткань (шторы, ковры).

Также расшифровка кабеля ввгнг (а) – с повышенной пожаробезопасностью. Степень пожаробезопасности выражается индексами  (а), (в), (с), (d), где начальная буква (а) означает наивысшую категорию, а дальше по убыванию.

Расшифровка маркировки ВВГ нг ls – при пожаре крайне мало образует вредных газов и дыма. ВВГ нг lt имеет изоляцию, которая при принудительном горении не выделяет токсичных веществ и газов, а ВВГ нг hf можно расшифровать – при горении не выделяет коррозионно-активных веществ, галогенов. Чем отличается ВВГ нг frls? Они отличаются тем, что имеют повышенную огнестойкость с низким газообразованием после сгорания изоляции.

Формы выпуска

Если встречается маркировка такого кабеля ввг з, это означает, что пространство между металлической жилой и изоляцией заполнено синтетическим не гидрофобным волокном или порошком. Марка ввгп будет отличаться тем, что имеет плоскую форму.

Форма кабелей

Форма кабеля зависит от вида и количества жил и бывает:

  • круглой;
  • плоской;
  • треугольной;
  • прямоугольной;
  • пятиугольной.

Трёхжильный кабель ввг может быть круглым, плоским либо треугольным. Разница круглого в том, что жилы могут иметь сегментную форму, состоящую чаще всего из многожильного пучка проводов. Такая форма жил используется у трёх,- либо четырёхжильных кабелей, которые в общем разрезе образуют форму круга, а жилы – форму сегмента. Это позволяет сохранять плотность всего кабеля при остроугольном изгибе, провод не сбиваются в узлы.

Важно! Изгибать кабель ввг можно под окружность, радиусом до 10 раз превышающим радиус самого провода

Кабель ВВГ ГОСТ: сертификат соответствия

Провод ВВГ – это изделие кабельной продукции. В основе используется алюминиевая или медная проволока, которая сверху покрывается специальной полиэтиленовой, реже пластиковой, оболочкой.

Конструкция состоит из двух составляющих. Это жила, которая отвечает за проведение тока, и материал изоляции.

Сертификат соответствия для кабелей типа ВВГ и ВВГНГ – это официальный документ, который подтверждает факт соответствия произведённой продукции требованиям ГОСТ и основным нормам.

В соответствии с требованиями законодательства Российской Федерации кабели подлежат официальной сертификации в обязательном порядке. Это прописано в общероссийском классификаторе продукции по группе ОП-35. Это относится к проводам, которые предназначены для стационарной прокладки с напряжением до 1 кВт.

Если изделие изготавливается с учётом технических условий, то может быть выдан добровольный сертификат после учета всех предъявленных к итоговой продукции требований.

Как подобрать провод FRLS

Часто в интернете задаются вопросом, как правильно выбрать провод. Чтобы принять соответствующее решение, нужно прислушаться к рекомендациям:

При покупке важно выбирать кабель FRLS в соответствии с его назначением и требуемым сечением жил, чтобы обеспечить пропускную токопроводящую способность.
Перед приобретением кабеля важно убедиться в наличии сертификата соответствия качеству. Кроме этого, должны быть указаны следующие данные — пропускная способность, свойства, а также соответствующий класс безопасности.
Указанные кабели должны иметь высокое качество изоляции, от которой напрямую зависит стойкость к огню

Поэтому следует обращаться только в проверенные магазины, которые соблюдают условия и сроки хранения. Желательно, чтобы организации, где приобретаются кабели, имели прямые дилерские отношения с крупными заводами-производителями.
Отечественные модели по своим свойствам практически не уступают импортным аналогам. Однако при этом их стоимость несколько ниже. Поэтому стоит присмотреться к отечественному продукту, чтобы сэкономить.

По каким критериям выбирается провод frls

Эксплуатация кабельной продукции

Перед началом эксплуатации кабель должен пройти испытания. Если с помощью кабеля будет подаваться напряжение 660 В или 1000 В, то через него пропускают в течение 9 минут 3 кВ или 3,5 кВ соответственно. Существуют определенные правила, которые характеризуют гибкость кабеля. Для кабельной продукции, которая состоит из многожильных проводников радиус изгибания R вычисляется по следующей формуле, зависящей от диаметра кабеля (d): R = 7,5 * d. Для одножильных типов ВВГнг-кабеля соотношение следующее: R = 10 * d.

Температура, при которой кабель не теряет свои характеристики, находится в диапазоне от -50 до 50 градусов по Цельсию. Оптимальным температурным значением для монтажа является -15 градусов по Цельсию, при дальнейшем понижении температуры кабель начинает крошиться и ломаться.

https://youtube.com/watch?v=SGP5AMqj22g

Применение и преимущества использования

Применение ВВГнг достаточно разнообразно, поскольку связано с его характеристиками и устойчивости к возгоранию. Рекомендуется прокладывать его в следующих местах:

  1. Сухих и сырых помещениях, к которым относятся следующие: туннели, шахты, различные производственные помещения и т. д.
  2. Сооружения со слабой, средней и сильной коррозийными активностями.
  3. Пожароопасные помещения.
  4. Жилые и общественные здания.
  5. Взрывоопасные территории.

Алгоритм проверки кабельной продукции

К покупке силовых кабелей следует подготовиться, поскольку некачественное изделие может привести к короткому замыканию и пожару. Кроме того, это может привести к выходу из строя электрооборудования, запитанном с их помощью. Следует руководствоваться следующими правилами перед закупкой:

  1. Определить необходимые характеристики: длину (L), площадь сечения (S), количество, тип и форму жил.
  2. Рассчитать сопротивление каждой жилы по формуле: R = (p * L) / S.
  3. Взять омметр для измерения сопротивления жил кабеля ВВГнг.
  4. Понадобится и мегаомметр, поскольку необходимо произвести измерение сопротивления изоляции между жилами.

Формула расчета величины S зависит от геометрии проводника. Если проводник имеет круглую форму, то S = 3,1416 * (sqr (d) / 4). При его прямоугольной форме следует измерить его стороны и их значения подставить в формулу: S = a * b. При секторальной форме с углом f нужно вычислить площадь сектора: S = (3,1416 * sqr (d) * f) / 1440. Значение S вычисляется в кв. мм.

Например, для расчета сопротивления кабеля ВВГнг 3х2,5 длиной 1000 м, следует вычислить S для круглого кабеля по формуле: S = (3,1416 * sqr (d)) / 4 = (3,1416 * sqr (2,5)) / 4 = 4,91 (кв. мм). Коэффициент для меди p = 0,017. Остается только подставить в формулу, полученные значения, и вычислить величину электропроводимости кабеля: R = (0,017 * 1000) / 4,91 = 3,46 (Ом). Электропроводимость каждой жилы должна быть не более 3,46 Ом.

Допустимое значение сопротивления 1 км ВВГнг 3х2,5 составляет не более 12 Ом. Во время покупки следует проверить сопротивление каждой жилы и сравнить с расчетным значением. Кроме того, нужно проверить с помощью мегаомметра сопротивление изоляции между двумя жилами. Его значение должно быть не менее 10 МОм. Допускается величина, равная 0,5 МОм для осветительных сетей и электроприборов, обладающих мощностью до 1,7 кВт.

Таким образом, ВВГнг-кабель широко применяется в строительстве. Благодаря характеристикам и устойчивости к возгоранию его можно использовать в помещениях с повышенной пожароопасностью. Алгоритм проверки кабеля позволяет при покупке выбрать качественное изделие, что является очень важным для обеспечения электробезопасности.

Кабель ВВГ: расшифровка

ВВГ – это не случайное название, а специальная аббревиатура. В Российской Федерации с 2010 года была применена единая система, которая теперь широко используется в маркировке кабельной продукции. Принцип этого обозначения достаточно прост: используют три кодовых обозначения в виде букв, которые имеют свою расшифровку. В случае если речь идёт о сложносоставном оборудовании, то количество символов в маркировке увеличивается.

Аббревиатура провода ВВГ имеет весьма простую расшифровку:

  1. В его название может присутствовать буква «А», но только в случае, если провода были изготовлены из алюминия. Если же вы приобретаете изделие из меди, то эта буква в названии отсутствует.
  2. «В» означает применение поливинилхлорида, который отвечает за изоляцию проводов.
  3. Вторая буква «В» обозначает материал, использованный в изготовлении наружной оболочки, как правило, ПВХ.
  4. Буква «Г» сигнализирует, что защитный слой в виде брони отсутствует.

Технические характеристики

ВВГнг-LS выпускается для работы в сетях с номинальным и максимальным напряжением 660/1000 Вольт частотой 50 Гц.

Основные характеристики проводников определяются следующими параметрами:

  1. Допустимый ток нагрузки, зависит от диаметра проводника, при этом учитываются условия прокладки – в воздухе или под землей, его можно определять по таблице 1.3.4 ПУЭ (см. Главу 1.3).
  2. Масса кабеля зависит от сечения и номинальной толщины изоляции, которая зависит от рабочего напряжения.
  3. Удельное сопротивление проводника (данные берутся из справочника, зависят от используемых материалов).

Теперь перечислим основные характеристики кабеля ВВГнг-LS:

  • срок службы и гарантийный срок хранения — 30 лет;
  • гарантийный срок эксплуатации — 5 лет;
  • минимальный радиус изгиба при монтаже — 10 диаметров для кабеля с однопроволочной жилой и 7.5 для кабеля с многопроволочной жилой;
  • строительная длина — 250-400 метров;
  • температура эксплуатации — от -50 до +50˚C;
  • предельная температура при монтаже без дополнительного прогрева — -15˚С;
  • влажность окружающей среды до 98%;
  • допустимые усилия при протяжке — 50 Н/мм²;

В нижеприведенной таблице приведены предельно допустимые температуры эксплуатации в различных режимах.

Ниже приведены таблицы с описанием зависимости веса от количества проводников и наружного диаметра кабеля.

И допустимая токовая нагрузка в зависимости от сечения проводников приведена в следующей таблице.

Технические характеристики кабеля ВВГ

Об особенностях использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.

  • Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
  • Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
  • Изгибать можно с ограничениями:
    • ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
    • с многожильными — 7,5 радиусов (за счет большей гибкости).
      Есть плоские варианты (двух и трехжильные)
  • Допустимая температура нагрева проводников:
    • при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
    • при нормальной эксплуатации +70°C
    • в режиме перегрузки +90°C.
  • Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

Сечение и количество жил

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм² до 240 мм². В продаже обычно находятся проводники с жилами до 35 мм², остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

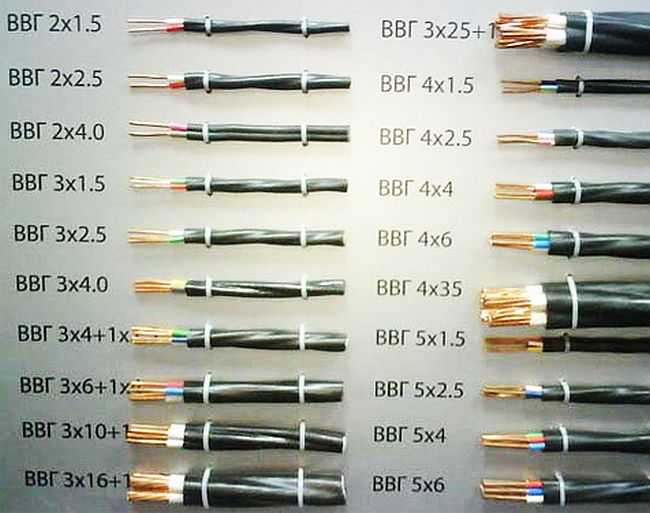

Примерный ассортимент кабелей ВВГ

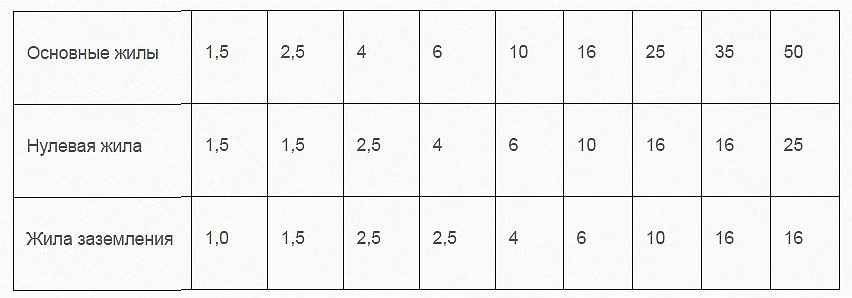

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль». Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм² и 1 на шаг меньше 2,5 мм²). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

Параметры кабелей ВВГ с жилами разного диаметра

Длительно допустимый ток

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жилДлительно допустимы ток
с двумя основными жиламис тремя основными жиламис четырьмя основными жилами
1,5 мм²24 А21 А19 А
2,5 мм²33 А28 А26 А
4 мм²44 А37 А34 А
6 мм56 А49 А45 А
10 мм76 А66 А61 А
16 мм101 А87 А81 А
25 мм134 А115 А107 А
35 мм208 А177 А165 А

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

  • отсутствие впереди буквы А говорит о том, что жилы медные;
  • первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
  • вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
  • «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3,  4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

  • ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
  • ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

  • ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
  • ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Где можно использовать

Широко используются:

  • на электростанциях;
  • на трансформаторных подстанциях;
  • в промышленных предприятиях;
  • в специализированных установках;
  • в административных зданиях;
  • складских, жилых и хозяйственных помещениях.

Применяют кабель силовой ВВГ в качестве электропроводки для обеспечения электропитания:

  • осветительных приборов;
  • водо,- и воздухонагревательных установок, «тёплого пола»;
  • электродвигателей и насосов;
  • холодильного оборудования;
  • кондиционеров;
  • распределительных щитов и розеток.

Допускается монтаж на деревянных и пластиковых основаниях, так как кабеля ввг пнг не поддерживают горение.

Важно! В местах непосредственного контакта с вышеописанными материалами желательна обработка их пожарными антисептиками. При укладке кабеля и дальнейшей его эксплуатации необходимо избегать механических повреждений

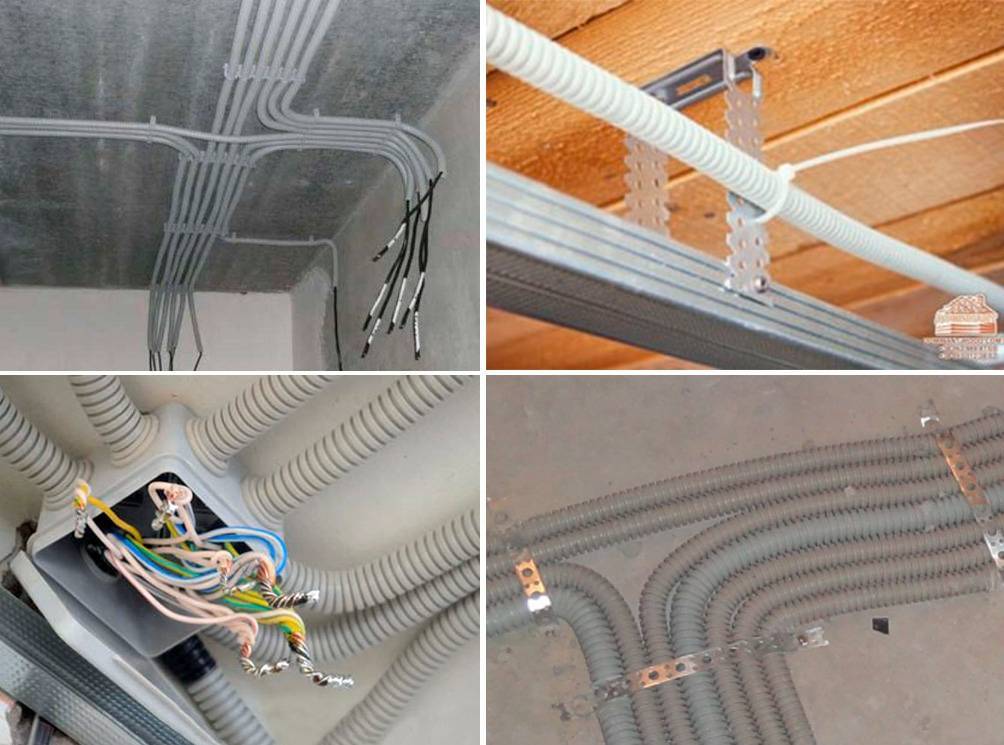

Для этого используют металлические либо пластиковые коробы или рукава

При укладке кабеля и дальнейшей его эксплуатации необходимо избегать механических повреждений. Для этого используют металлические либо пластиковые коробы или рукава.

Параметры гибкого кабеля ВВГ

Параметры отличаются, в зависимости от использования с эксплуатационными условиями. Они зависят от того, какие имеются свойства и форму имеет изготовленный материал. Важный параметр — площадь поперечного жильного сечения.


Технические характеристики гибкого проводникового элемента

Рассчитать ее можно по специальной формуле S=N^2D/1,27 и D=(4S/пи), где S является площадью поперечного жильного проводникового сечения, N — количеством проводникового жильного сечения и D — проводным диаметром. От площади сечения будет зависеть показание удельного сопротивления и предельного токового значения. Данный параметр определяется для покупки индивидуальным образом, поскольку используется разный медный сорт с длительно допустимым током.

Механические параметры

Механические параметры кабель это радиус его закругления и температурный режим монтажа и эксплуатации при аварийном режиме. Кроме того, это сертификат соответствия с прочностью растяжения, удлинением на разрыв, требованием по изоляционному старению и уменьшению массы. Радиус зависит от того, какой тип жилы имеется в кабеле. По госту этот параметр равен 10.


Механические кабельные параметры

Следующий параметр это температурный режим, нормальное значение которого равно от −50 до +50 градусов. При этом температура монтажа равна не менее −15 градусов. Если планируется монтаж в более низкой температуре, то кабель прогревается. Кроме того, важный параметр — сертификат соответствия.

Вам это будет интересно Особенности провода ППВ

Электрические параметры

Электрические параметры кабеля ВВГ заключаются в номинальном сечении жилы, минимальном числе проволоки, электрическом сопротивлении постоянного тока, медной круглой или фасонной жиле и жильном материале. Самый главный электрический параметр это проводниковое сопротивление, которое зависит от жильного типа и его сечения. Следующий параметр — изоляционное проводниковое сопротивление, которое зависит от температуры с проводниковым сечением. Последнее — наличие сертификата прохождения электроиспытания.


Электрические кабельные параметры

Обратите внимание! Проводник проходит испытание лишь в том случае, если имеет частоту в 50 герц и напряжение в 660 вольт за 10 минут работы. Кабель с напряжением до 1 киловатта должен выдерживать напряжение в 3,5 киловатта

Как выбрать кабель маркировки ВВГнг-LS

Перед покупкой обязательно нужно попросить документацию у поставщика. Чтобы убедиться в технических характеристиках и правильно подобрать изделие.

Если нужен многожильный провод, то можно брать модель без опрессовки, но она будет достаточно жесткая, что может немного усложнить процесс прокладки, а также их тяжелы сгибать.

Разновидности кабеля

Желательно отдать предпочтение медным жилам, они хоть и дешевле, но намного эффективнее алюминия.

Обратите внимание! Перед покупкой кабеля можно почитать отзывы о производителях на тематических форумах. К каждому кабелю прилагается документация и спецификация, если этого нет, то лучше отказаться от покупки

Обязательно должен быть документ о прохождении пожарной безопасности

К каждому кабелю прилагается документация и спецификация, если этого нет, то лучше отказаться от покупки. Обязательно должен быть документ о прохождении пожарной безопасности.

Способы прокладки кабеля

Существует несколько методов прокладки кабеля ВВГнг-LS.

Открытый метод

Исходя из технических параметров изделия, разрешается выполнять прокладку по поверхностям из не горючего сырья, например гипс, бетон, кирпич и так далее.

Разрешена прокладка по воздуху на сооружениях. Но при этом необходимо устанавливать опоры во время работы, чтобы исключить деформацию кабеля.

Прокладка с защитной гофрой

Для прокладки в опасных местах, которые подвержены возгораниям, устанавливается дополнительная защита в виде гофры или кабель-канала.

Метод с кабеленесущими установками

К таким установкам можно отнести трубы, кабельные ящики и прочее. Этом метод установки в основном предназначается для производственных объектов, а не жилых домов.

При установке провода на промышленных предприятиях, необходимо помнить о классе помещения, в котором прокладывается провод и температуре окружающей среды.

На кабеленесущих установках разрешается монтаж изделия ВВГ-нг ls пучком. Число проводов в пучке определяется от места установки, класса пожароопасности и других условий.

Метод скрытой прокладки провода

Это один из популярных вариантов прокладки провода в жилых домах.

Подземный способ

Работа выполняется в проделанных штробах, под отделкой, в пустотах и так далее. Такой метод не нуждается в дополнительной защите, так как не подвержен дефектам.

К исключениям относится прокладка в деревянных сооружениях. Там нужна защита от возгорания и короткого замыкания.

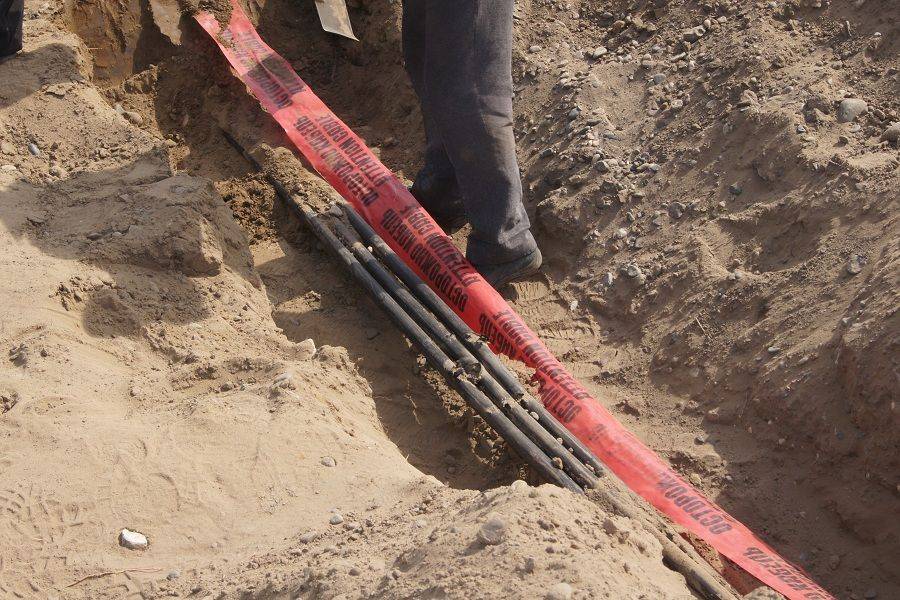

Подземный метод

Изделие типа ВВГнг ls не желательно для прокладки в почве, потому что в нем нет естественной защиты от механических повреждений. Но допустима прокладка такого провода в грунте с использованием дополнительной защиты как гофры, тоннели, траншеи и так далее.

Неважно какой метод монтажа выбран. При работе нужно придерживаться нормативной документации

Характеристики кабеля ВВГ

Все характеристики любого кабеля можно условно разделить на механические и на электрические. Для нас важны оба эти параметра поэтому давайте остановимся на каждом из них подробнее.

Механические характеристики кабеля ВВГ

Начнем наш разговор с механических характеристик. Под данным параметром мы подразумеваем стойкость кабеля к механическим, температурным и химическим воздействиям.

Диаметр изгиба кабеля по ГОСТ

  • Первым в списке свойств будет радиус закругления кабеля. Он зависит от типа жил, из которых изготовлен кабель, и дает понятие насколько сильно можно изгибать кабель при монтаже. Согласно ГОСТ для одножильных кабелей этот параметр составляет 10 диаметров кабеля, а для многожильных кабелей составляет 7,5 диаметров. Более подробно с особенностью данного параметра вы можете познакомится на видео.
  • Следующим важным параметром являются температурные режимы. Для примера возьмем кабель силовой ВВГ 3×1,5. Его нормальными режимами эксплуатации являются температуры от -50⁰С до +50⁰С. Для любых кабелей и проводов с виниловой изоляцией это является нормой.

На фото характеристики кабеля ВВГ

  • В то же время монтировать такой кабель можно лишь при температуре изделия не ниже 15⁰С. Если предполагается монтаж при более низких температурах, то кабель предварительно прогревают. Если монтаж вы выполняете своими руками, то прогрев лучше выполнять за счет подключения к кабелю соответствующей нагрузки.
  • Но в аварийных режимах кабели ВВГ должны нормально выдерживать и более высокие температуры. Так температура до +70⁰С считается нормальной. А периодически, на время протекания токов короткого замыкания, кабель должен выдерживать температуры до +160⁰С.

Сертификат производителя кабеля ВВГ

Также сертификат соответствия должен подтверждать способность кабеля работать при относительной влажности до 98%. И это при температуре 35⁰С. Изделия же в тропическом климатическом исполнении должны быть стойки к образованию грибков.

Другие механические характеристики кабелей ВВГ

Кроме приведенных, существуют и другие механические характеристики кабелей ВВГ. Например, прочность на растяжение, удлинение на разрыв, требования по старению изоляции и уменьшению ее массы, но такие параметры навряд ли будут интересны непрофессионалам. Поэтому в нашем обзоре мы не будем их рассматривать.

Электрические характеристики кабеля ВВГ

Но как бы то ни было кабель – это, в первую очередь, проводник. Поэтому электрические параметры не менее важны чем механические

Им то мы и уделим наше внимание напоследок

Сопротивление жил кабеля ВВГ

Одним из основных электрических параметров является сопротивление провода. Этот показатель зависит от типа жилы и ее сечения. Для примера ВВГ 3×1,5 кабель силовой с одножильным проводом будет иметь сопротивление не более 12,1 Ом/км. А кабель с сечением в 35 мм2 сопротивление не более 0,524Ом/км.

Электрическое сопротивление изоляции кабеля ВВГ

  • Следующим важным параметром является сопротивление изоляции провода. Оно так же зависит от температуры и сечения провода. Так для провода сечением до 1,5 мм2 сопротивление изоляции должно быть не менее 12МОм. А для кабелей с сечением выше 10 мм2 оно должно составлять не менее 7МОм.
  • Так же провод должен иметь сертификат на то, что он прошел электрические испытания. Их проводят переменным током с частотой в 50Гц. Кабели ВВГ на напряжение до 660В должны в течение 10 минут выдерживать напряжение в 3кВ. А кабель на напряжение до 1кВ должен выдерживать то же время напряжение в 3,5кВ.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
