Змеевик для печи: способы подключения, разновидности, принцип работы

Плюсы и минусы печи

Обычная печка неравномерно распределяет тепло: непосредственно возле печки очень жарко, а чем дальше, тем становится холоднее. Наличие водяного контура позволяет теплу, которое вырабатывает печка, равномерно распределяться по всему дому.

Строительство отопительной печи с водяным контуром

Таким образом, только одна печка способна обогреть одновременно несколько помещений в доме. Печка работает почти также, как твердотопливный котёл. Только она не просто разогревает теплоноситель и водяной контур. Помимо этого происходит нагрев стенок и дымовых каналов, которым также отводится важная роль в отопительном процессе.

Теплообменник (змеевик) — основной элемент печки. Его устанавливают в топливную часть печки, и там к нему подключают всю систему водяного отопления.

К достоинствам печи с водяным контуром можно отнести следующие особенности:

• В первую очередь для такой печи не нужно приобретать дорогостоящие агрегаты и комплектующие.
• Правильно выстроенная печь прослужит вам длительный срок, не требуя дорогостоящего ремонта. Иногда, возможно, нужен будет лишь небольшой косметический.
• Печку можно создать любого дизайна: форма, размеры, декорирование — всё это на ваш вкус и финансовые возможности.
• Если сравнить печку, оборудованную водяным контуром и твердотопливный котёл, то с помощью первой происходит обогрев не только теплоносителя, но и дымовых отводов.
• Змеевиком можно оснастить уже построенную печку. Его можно вставить и в варочную печку.

Вариант печки, которая прекрасно вписывается в интерьер помещения

Недостатки у такого рода отопления тоже имеются.

• Когда теплообменник вставляют в топливную часть, драгоценное пространство последнего сильно уменьшается. Проблема решаема, если теплообменник встраивается в печь на этапе её строительства. Просто эту часть необходимо увеличить. Ну а если его вставляют в уже выстроенное сооружение, то другого выхода нет, кроме как неполного закладывания топлива, а частями.
• С такой печкой повышается пожароопасность. В печке и камине горит открытый огонь, плюс ко всему зачастую рядом хранятся запасные дрова. Не оставляйте без присмотра этот агрегат.
• Если печь будет эксплуатироваться неправильно, то попадание в помещения дома угарного газа может привести к весьма печальным последствиям.

Изображение, по которому становится понятно, что без присмотра агрегат лучше не оставлять

Специалисты советуют использовать в таких конструкциях незамерзающую жидкость, если в доме люди живут не постоянно, а, например, только в летний период времени.

Змеевиковые теплообменники

Змеевиковые теплообменники – это простейшие аппараты с небольшой теплопроизводительностью. Они бывают погружные и оросительные трубчатые из спирально согнутых труб с расположением витков по винтовой линии или из прямых труб, соединенных коленами с поворотом на 180°.

Схема погружного спирального теплообменника приведена на (рис. 2.1, а). Корпус такого теплообменника чаще всего выполняют цилиндрическим, особенно аппарата, работающего под давлением или под вакуумом. В корпусе могут быть размещены одна или несколько спиралей из труб с внутренним диаметром до 25 мм. Спирали ввальцовываются в верхнюю и нижнюю трубные решетки. Трубные решетки жестко закреплены во фланцевых соединениях между корпусом и крышками. Одна рабочая среда пропускается внутри труб, другая – в межтрубном пространстве. Для увеличения скорости потока в межтрубном пространстве, особенно среды, не изменяющей фазовое состояние, предусматривают устройства в виде цилиндра или каких-либо других перегородок, уменьшающие живое сечение. С увеличением скорости потока повышается коэффициент теплоотдачи с внешней стороны змеевика, а следовательно, и коэффициент теплопередачи. Коэффициент теплоотдачи в змеевиковых теплообменниках между стенкой и конденсирующимся паром или жидким теплоносителем с внутренней стороны достаточно высокий вследствие повышенных скоростей потока и криволинейного течения жидкости.

Длина змеевика должна быть рассчитана таким образом, чтобы не было переохлаждения конденсата или жидкости на выходе из теплообменника. При накоплении конденсата в змеевике ухудшается теплообмен, затрудняется отвод неконденсирующихся газов, увеличивается гидравлическое сопротивление, что в свою очередь вызывает повышение давления рабочей среды на входе в змеевик.

В тех случаях, когда расчетную поверхность теплообмена невозможно скомпоновать в виде одного змеевика, параллельно включают несколько секций змеевиков. Если в качестве греющей среды используется водяной пар, то его подают в змеевик сверху (конденсат отводится снизу), если жидкость – то направление ее движения выбирается в соответствии с условиями работы аппарата. Поверхность теплообмена погружных змеевиковых теплообменных аппаратов выполняется из стальных, медных, латунных, алюминиевых или свинцовых труб, а также из кислотоупорных материалов – стекла, керамики или пластмасс.

К недостаткам погружных змеевиковых теплообменников следует отнести большой их объем, а следовательно, большой расход металла на единицу поверхности. Практически невозможно механически очистить поверхность теплообмена.

Погружные змеевики применяют в качестве подогревателей, холодильников, конденсаторов при давлении внутри труб до 40·105 Па и в межтрубном пространстве до 16·105 Па.

Рис. 2.1 – Схемы змеевиковых теплообменников: а – погружного; б – оросительного; 1 – корпус; 2 – змеевик; 3 – внутренняя труба; 4 – крышка; 5 и 6 – патрубки; 7 – змеевик; 8 – распределительный желоб; 9 – сборный желоб

Оросительные змеевиковые теплообменники предназначаются для охлаждения жидких сред и конденсации пара. Их собирают из прямых горизонтальных труб, соединенных калачами (рис. 2.1, б). Пакеты таких змеевиков устанавливают и закрепляют на каркасе. Внутри труб змеевика проходит охлаждаемая среда, а снаружи поверхность орошается охлаждающей средой – водой или другой жидкостью. Над верхним рядом труб размещается желоб с перфорированным дном или с зубчатыми краями, служащими для распределения орошающей жидкости. Под нижним рядом труб размещается поддон для сбора этой жидкости и отвода ее в сборный резервуар. В многоярусных змеевиках необходимо устанавливать над каждой или через одну горизонтальную трубу распределительные зубчатые козырьки для равномерного распределения охлаждающей жидкости на нижерасположенной трубе. В некоторых случаях целесообразно организовать охлаждение змеевиков с частичным испарением орошающей жидкости. При испарительном охлаждении расход жидкости следует регулировать так, чтобы нижние змеевики не были «сухими».

Простота устройства, доступность для осмотра, ремонта и очистки труб, несколько меньший расход охлаждающей воды (жидкой среды) по сравнению с погружными змеевиковыми теплообменниками способствуют распространенному применению их в промышленности и на транспорте. В то же время необходимо отметить, что часть воды при таком способе охлаждения другого теплоносителя теряется, теплообменники чувствительны к колебаниям подачи воды в орошающий желоб, занимают много места.

Способ монтажа змеевика

Монтировать теплообменник-змеевик можно на дымоход банной печки или буржуйки в гараже или сарае. Он будет служить для отопления или для нагрева воды.

Для работы потребуется:

• алюминиевая или медная трубка длиной до 3 м;
• 2 штуцера 3/4″ и гибкий шланг для горячей воды;
• котел с поплавковым краном для заполнения водой и клапаном для ее использования;
• кран для слива теплоносителя из системы.

Технология монтажа системы выглядит так:

1. Первым шагом производится изгиб трубки, чтобы ее сечение осталось неизменным. Для медных труб менее 28 мм диаметра можно использовать трубогиб, не нагревая их. А вот стальные, алюминиевые и изделия с большим диаметром нуждаются в предварительном прогреве паяльной лампой.
2. Для сгиба можно воспользоваться сухим песком, заполнив им трубу и закрыв заглушками с обеих сторон. По образцу производят спиральный сгиб, после чего ссыпают песок и промывают трубу под напором воды.
3. В торцевых частях трубки нарезают резьбу для переходников под штуцеры, а затем подключают к системе.
4. Полученный змеевик монтируют на дымоход. Если припаять его оловом к трубе, теплоотдача будет лучше. Предварительно производят обезжиривание ортофосфорной кислотой.
5. Немного выше змеевика на опору или на стену вешают накопительный бак. Подключают его к теплообменнику гибкой подводкой и устанавливают кран внизу бака.

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

• медные с коэффициентом теплопроводности 380;
• стальные с коэффициентом теплопроводности 50;
• металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную медную трубу .

Такой материал отличается достаточной пластичностью, а потому ему легко можно будет придать желаемую форму, например, путем гибки. К медной трубе легко подсоединяется резьбой фитинг.

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

• любым радиаторам отопления, не имеющим течи;
• полотенцесушителям;
• радиаторам от автомобилей и другим похожим по конструкции изделиям;
• проточным водонагревателям.

Как устроена система

Для отопления дома допускается применение самодельного устройства, которое характеризуется простотой конструкции. Действует он таким образом, что энергия от переработки угля поступает ему от печи. Нагревается вода, которая распределяется по трубам во все помещения. Тепло распределяется равномерно, что обеспечивает комфортную атмосферу во всём жилище. Одновременно снижаются и затраты на покупку топлива. Печное отопление удастся улучшить, прибегнув к двум способам:

• обустроить печь с нуля, подстраиваясь под имеющиеся размеры теплообменника;
• оборудовать самодельный теплообменник и встроить в печь, которая уже имеется в наличии.

Готовая печь, созданная в соответствии со всеми требованиями, будет работать не хуже топливного котла. Она будет оснащена водяным контуром. Единственное различие здесь коснется локализации входного отверстия теплообменника. Оно расположится несколько выше над полом, нежели в заводских приборах. Это довольно ощутимая разница, способная повлиять на время естественной циркуляции носителя.

При монтаже труба холодной воды, которую ещё называют обратной, должна располагаться максимально низко. В верхней точке расположения труб необходимо монтировать расширительный бачок. Он обеспечит компенсацию объёма нагретой жидкости, если будет меняться, выпуская воздушные пузырьки из системы. В случае, если отопления с естественной циркуляцией не хватит для обслуживания большого коттеджа, понадобится дополнительный монтаж циркуляционного насоса.

Конструктивные особенности

Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.

В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.

Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.

Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.

Внутренний

Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.

Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.

Эксплуатация теплообменника

Чтобы обеспечить теплообменнику долгую и полезную жизнь, его необходимо правильно использовать.

Для этого достаточно выполнять несколько простых правил:

• трубы теплообменника нельзя устанавливать на закрытом креплении, поскольку при нагреве материал будет расширяться, а если у него не будет для этого свободного пространства, то разрушения не избежать;
• при невысокой мощности печки стоит делать теплообменник своими руками поменьше, поскольку большое устройство будет перетягивать всю энергию на себя;
• если кирпичная печь с установленным в ней теплообменником уже прогрета, то доливать в нее воду нельзя;
• для уплотнения соединения теплообменника с трубами необходимо использовать устойчивые к высоким температурам материалы.

Выполнение этих правил позволит значительно увеличить длительность службы отопительных приборов и существенно повысить безопасность их эксплуатации.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

• В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
• В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
• В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный
Кожухотрубный

Двухтрубные и труба в трубе

Схема теплообменника “труба в трубе”

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

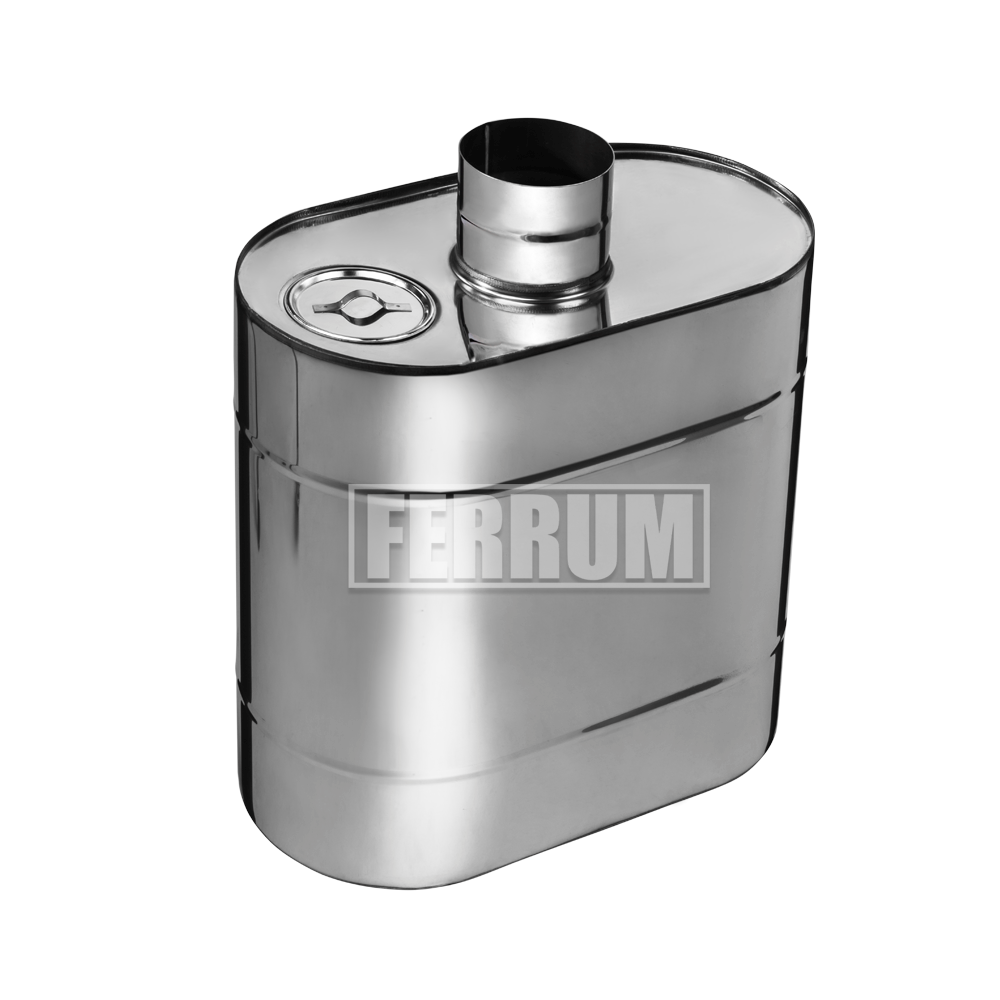

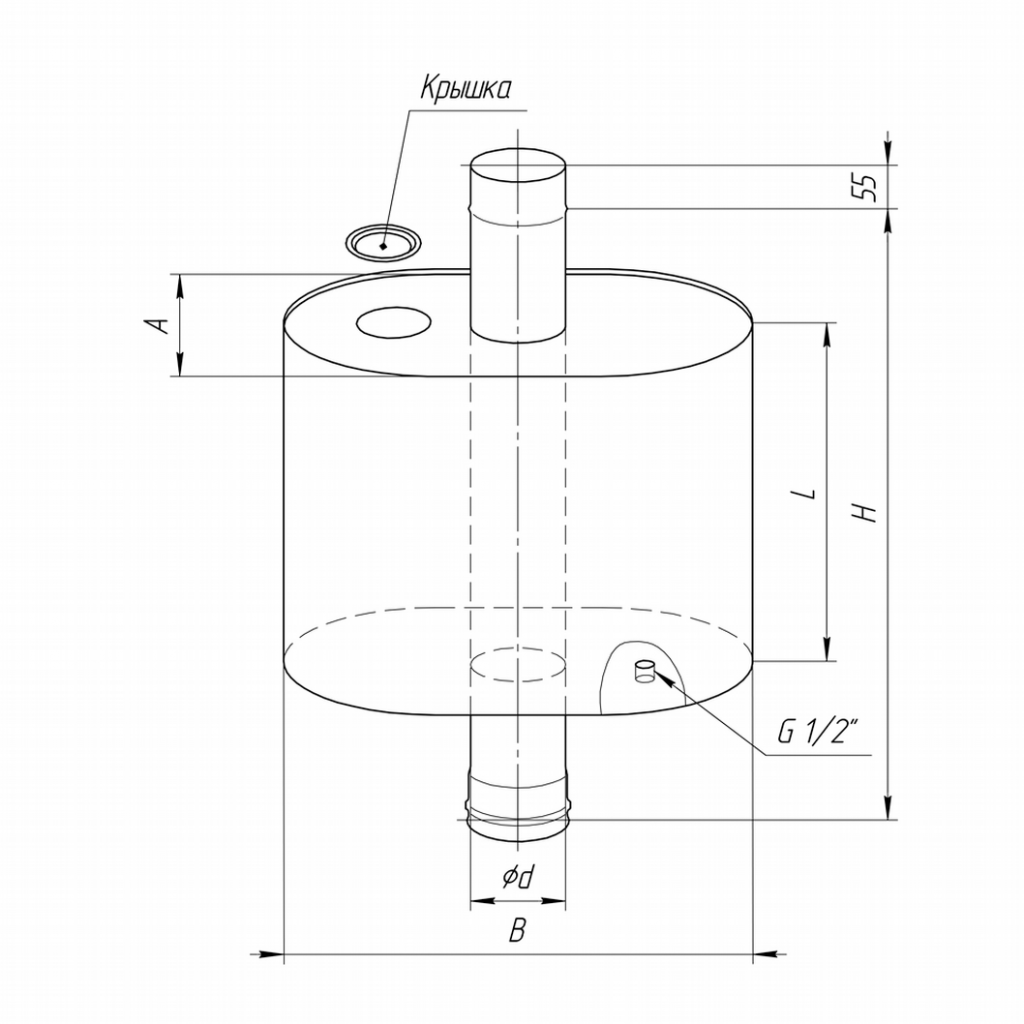

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева

Мы рекомендуем обратить внимание на следующие условия эксплуатации:

• использование бака самоварного типа допускается только с печами для бань;
• запрещается эксплуатировать пустой бак во время работы печи;
• если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

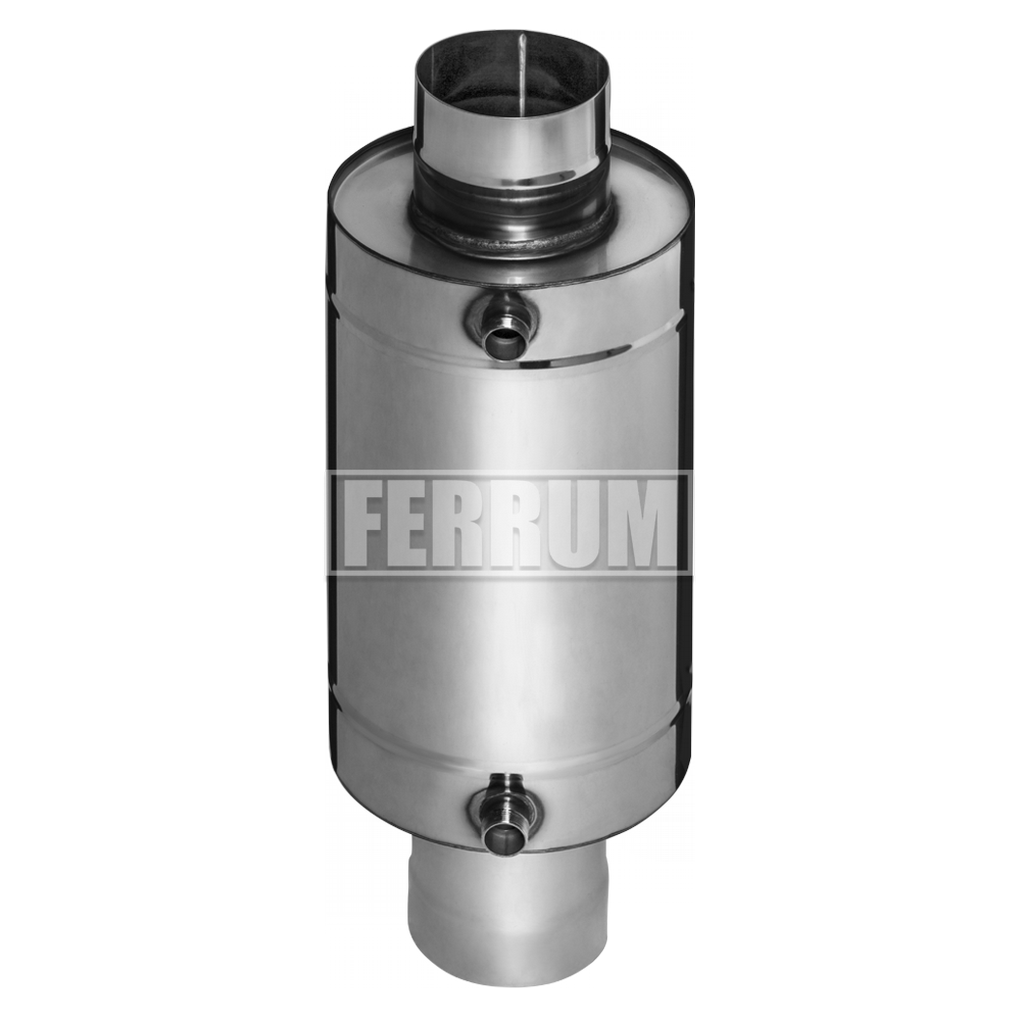

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

3. Теплообменник, который устанавливается на стартовый дымоход.

4. Стартовый дымоотвод + бак-рюкзак – вариант с нахождением в парной и отсутствием регулируемой конвекции для прогрева помещения.
Емкость соприкасается со стенкой трубы дымохода, за счет чего происходит нагрев жидкости. Из недостатков также можно отметить, что данная модель не имеет защиты от жесткого инфракрасного излучения, и в случае сильного нагревания, вода начинает кипеть.

5. Дымоход-конвектор со встроенным в него нагревателем.

Особенности: регистр находится внутри трубы, из которой выходят 2 одинаковых штуцера ¾ дюйма с внутренней резьбой. С помощью патрубков устройство соединяется с баком, висящим в удобном месте.

Может быть:

• Вмонтирован в печь – при появлении накипи теряет КПД.
• Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м3. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Механизм функционирования

Металлическая печка, размещенная в доме, гараже или бане, в обязательном порядке оснащается дымоходом для вывода угарных газов и организации тяги. Эта труба в процессе протапливания печи может достигать очень высоких температур, порядка 200-500 ℃, что небезопасно для находящихся в помещении людей.

Если установить теплообменник на дымовую трубу, то можно существенно увеличить КПД печи, а также обезопасить себя от прямого контакта с горячей поверхностью. В установленном на дымоходе баке или змеевике теплоносителем будет выступать вода, однако, можно монтировать и воздушный теплообменник на трубу дымохода. Благодаря прямому контакту дымовой трубы с теплоносителем, их температурные показатели уравновешиваются, то есть вода или воздух постепенно нагреваются, а стенки трубы остывают.

По мере повышения температуры воды внутри регистра на трубу, она поднимается вверх, где попадает через специальный штуцер в водяной бак. Посредством входного штуцера, расположенного в нижней части теплообменника, в него попадает холодная вода, замещая теплую. Такая циркуляция продолжается постоянно, при этом вода может нагреться до очень высоких значений.

Материал изготовления

Медь. За счёт своей пластичности, медь наиболее оптимальна при изготовлении теплообменника. Медная трубка проста для изгибания, придания любой формы.У неё высокий коэффициент теплопроводности – более 380. Но медь так же недостаточно жаропрочный материал и дорого стоит.
Нержавейка. Тоже достаточно пластичный и отзывчивый материал. Хотя имеет более низкий коэффициент теплопроводности. Зато устойчив к перепаду температур. Из него можно сварить любой вариант конфигурации

ВАЖНО: Нельзя использовать оцинкованную сталь, при нагревании она выделяет в воздух ядовитые соединения цинка.
Металлопластик. Легкодоступный практичный материла

Легко можно найти, но у него низкий коэффициент теплопроводности! Практически на два порядка ниже, чем у меди. Зато этот материал долговечный, устойчивый к температурным перепадам.

Конструкционные особенности

Данную группу аппаратов относят к поверхностным тепловым приборам. Устройство теплообменника труба в трубе не отличается особой сложностью. Чаще всего в состав теплообменника входит несколько элементов: их располагают друг над другом, соединяя между собой специальным креплением. В состав каждого отдельного звена входят вставленные друг в друга трубы, предназначенные для теплообмена между собой. Внешнюю трубу большего диаметра соединяют с аналогичными элементами соседних отделений.

Это же касается и расположенных внутри труб меньшего диаметра: для них также применяется последовательное соединение. Для обеспечения возможности регулярных чисток на всех соединениях устанавливаются разъемы. Внутренние трубы в основном соединяют съемными калачами. За счет маленького поперечного сечения внутри системы достигается высокая скорость перемещения теплоносителя по трубам и между ними.

Основные показатели работы трубчатых печей

Главные показатели – это производительность, полезная тепловая нагрузка, а также КПД.

Производительность высчитывают по тепловым и материальным балансам установки. Это число может колебаться согласно расчетов трубчатой печи – от 50 до 15 тыс. т/сут.

Полезная тепловая нагрузка высчитывается из теплоты, которая была затрачена при нагревании и испарении выбранного продукта, а также на перегрев водяного пара, если в печи установлен пароперегреватель.

Имеется несколько разновидностей КПД:

1. Топливный – это отношение всего поглощенного тепла к количеству тепла, что было получено исключительно при горении топлива, не учитывая физическое тепло, и которое попадает через воздух, водяной пар и топливо.
2. Термический – это отношение общего количества получаемого поглощаемого тепла к количеству тепла, что была выделена при горении топливного материала, учитывая теплоемкость топлива, воздуха, а также распыляющей среды. Расчеты трубчатой печи показывают, что топливный КПД не должен опускаться ниже 90%. Величина его будет напрямую зависеть от сгорания топлива, а также потерь тепла через корпус.

Пошаговое руководство

Изготовление бесканального теплообменника

1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
2. Установите бак к началу системы отопления.
3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
7. Согните трубку в форме спирали, получился змеевик.
8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
9. Подсоедините к концам деталей фитинг с резьбой.
10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
12. Подсоедините к термостату клеммы, после чего – провода питания.
13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
14. Закройте герметично все элементы.
15. Наполните бак водой, теплообменник готов.

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

• Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
• Проверьте бак на герметичность.
• Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
• Подсоедините к медной трубке регулятор мощности.
• Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
• Запаяйте герметично бак.
• Наполните водой.
• Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

• проста в изготовлении;
• легко чистится;
• долговечна;
• применима к любому теплоносителю;
• в отличие от пластинчатой трубы может работать под давлением;
• изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Как сделать обменник своими руками

1. Для теплообменника с емкостью потребуется бак, пара трубок из меди. Можно использовать листовую сталь в толщину 2,5- 3 мм, сварить из нее резервуар нужногО объема.
2. Установите емкость от пола не менее 1 метра, от печи – не менее 3 метров.
3. Проделайте два отверстия справа, ближе к конструкции и слева – наверху.
4. Подведите к печи нижний отвод, под наклоном в 2- 3 градуса.
5. Подключите верхний отвод под углом в 20 гр., только в обратную сторону.
6. Врежьте в нижний отвод на выходе кран для слива воды из бака.
7. Внизу еще один кран для слива воды из всей системы.
8. Проверьте конструкцию, она должна быть герметичной, можно заполнить водой и под легким напором выявить места протечки, устранить их.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.
