Футеровка печи отопления — что это такое и как сделать своими руками

Производственная футеровка и свойства материалов

На производстве, в металлургии, футеровка индукционной печи выполняется с использованием особых, прессованных шамотных кирпичей. Они очень износостойкие, не дают усадки и хорошо выдерживают термоудары. Применение шамотного кирпича позволило добиться большой экономии средств и намного удешевить процесс производства металлов.

Индукционная печь

Индукционная печь

В таблице приведены свойства некоторых огнеупорных материалов

МатериалПлотность кг/м3Максимальная рабочая температура °С
Шамот         1800-2000            1300
Кирпич глиняный             1600              700
Вермикулит          150-250            1100
Базальтовая вата             100              750
Каолин плотный       2400-2500             1400

Бытовые проблемы – футеровка как решение

В быту людям обычно приходится решать более простые задачи. На самом последнем этапе, догорание углей, происходит перегрев низа металлической печки, иногда докрасна. Человек решает  своими руками обложить изнутри перегревающуюся стенку.

Но и в этом случае приходится решать вопрос, до какого уровня выполнить футеровку, оставить ли зазор и как при этом закрепить кирпичи?

Конкретно в данной ситуации вопрос можно решить следующим образом:

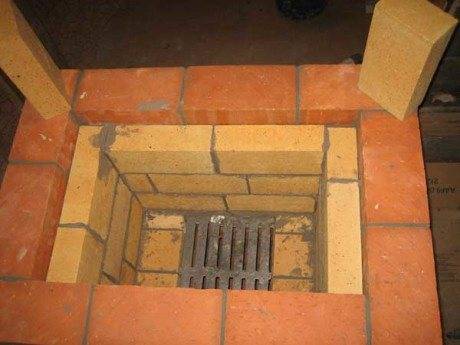

  • Если позволяет ширина топливника, по его периметру укладываются шамотные кирпичи стандартного размера – 250Х150Х65 мм. При этом кирпич укладывается к стенке плашмя. Можно уложить вертикально, с высотой 250 мм или горизонтально на 120 мм.
  • Для того чтобы кирпичи надежно зафиксировать между собой, используется простой способ. С помощью шлифовальной машинки делается пропил в части соединения, и кирпичи скрепляются с помощью вставленного металлического шипа подходящего размера.

Устройство футеровки: температура и металл

Особое внимание стоит обратить на то, что термическое линейное расширение металла намного больше, чем у кирпича. Поэтому все металлические части, подверженные нагреву, должны иметь свободное пространство для расширения. При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна

Можно для этой цели использовать асбест

При устройстве данной футеровки зазор уплотняется базальтовой или каолиновой ватой, скрученной в жгуты, шнуры или виде спрессованного полотна. Можно для этой цели использовать асбест.

Ошибочная защита. Последствия

Очень часто встречается такая картина. Металлическая печь обкладывается кирпичом с применением глинистого раствора, да еще и без зазора. Мотивируется это обеспечением безопасности и улучшением прогрева печи.

Металлическая печь с кирпичной обкладкой

Это совершенное заблуждение!

  • Во-первых, кирпич очень теплоемок.
  • Во-вторых, у кирпича низкая теплопроводность. Что происходит во время работы такой печи?

Кирпич просто исполняет роль теплозащиты. Основное тепло, вырабатываемое печью, из-за переизбытка в топке просто вылетает в трубу.Ко всему прочему, отсутствие зазора мешает проникновению охлаждающего воздуха к металлическим стенкам печи, что однозначно приводит к их прогару, а расширение металла приведет к растрескиванию кирпичной защиты.

Как итог, угарные газы начнут поступать в помещение.

Не всегда кирпич: смеси для футеровки

В последнее время большой популярностью стали пользоваться банные «лепные» печи различных форм. В основном такие печи устанавливаются в банях, выполненных в стилизованном «сказочном стиле». Изготавливают такие печи, используя старинный метод, называемый – глинобитным.

После естественной просушки глины производится обжиг печи изнутри с применением дров. Наружная часть обжигается с помощью паяльных ламп до образования корочки. Очень удобно выполнить футеровку таких печей, применяя специальные составы.

Это могут быть сухие смеси:

  • Шамотные.
  • Муллитовые.
  • Корундовые.

Данные составы можно прекрасно использовать для изготовления прямо на месте различных огнеупорных изделий, футеровок в том числе. Сплошная, монолитная футеровка, изготовленная из данных материалов, намного превосходит по своим качествам шовные футеровки печи, выполненные с помощью шамотного кирпича.

Футеровка без отрыва от производства

В настоящее время существует ряд технологий, при которых футеровка или восстановление футеровки производится без остановки печи. Составы наносятся с помощью «набрызга» прямо на раскаленную поверхность или методом торкретирования.

Данный способ в основном применяется на производстве, что позволяет без остановки процесса производства выполнить при необходимости футеровочные работы.

ПОДБОР И ПОСТАВКА ОГНЕУПОРА

В связи со сложной конструкцией технологиче­ского оборудования, наличия большого количества пере­ход­ных участков (сопряжения двух и более газоходов различных диаметров, сопряжения круглых сечений с плоскими поверхностями, наличие конусных переходов, различных торцевых крышек оборудования и т.п. мы вынуждены были обеспечить подбор ассортимента огнеупорной продукции не только на основе существующих размеров кирпича по ГОСТ 8691-73, но и разработать индивидуальные чертежи с размещением спецзаказа на изготовление теплоизоляционных лекальных кирпичей для каждого из диаметров того или иного участка оборудования.

Использование соответствующих изделий (клин ребровой двухсторонний), а также их различного сочетания, позволило обеспечить максимально правильную геометрию (окружность) при футеровке циклонной топки, коллектора печи деструкции.  Применение огнеупорного бетона позволило обеспечить максимально надежную конструкцию футеровки переходных участков (сопряжение плоского свода печи и труб верхнего коллектора, днища печи, крышек коллекторов и циклонной топки, а также вновь устанавливаемого предтопка). Использование теплоизоляционных материалов (каолиновой плиты и рулонного материала) в совокупности с использованием огнеупорного кирпича и бетона, позволило обеспечить мини­мальную теплопроводность двухслойной стенки. Использование рулонного материала (толщиной 6 и 38 мм.) обусловлено необходимостью устройства температурных швов для компенсации различных тепловых расширений стали и огнеупорных материалов, в первую очередь огнеупорного бетона. В качестве кладочного раствора используется алюмосиликатный мертель МШ-28 с применением, в качестве раствора затворения, смеси химического отвердителя и воды. Данный вид кладочного раствора позволяет обеспечить начальное твердение огнеупорного кладочного раствора в процессе кладки футеровки, еще до начала сушки футеровки.

Комбинированное использование вышеперечисленных материалов позволило завершить проект по футеровке установки сжигания полимерных отходов на две недели раньше согласованного срока.

Стоит ли проводить предварительное замачивание шамотного кирпича перед кладкой? Ответ на это вопрос – неоднозначный…

Мнения опытных печников по этому вопросу расходятся. Это понятно – каждый из них за долгие годы работы выработал свою «стратегию» возведения печей. Однако, если подойти к этой проблеме, учитывая физические характеристики шамотного кирпича, то можно прийти к определенным выводам о том, когда кладочный материал стоит несколько увлажнить.

  • Так, если для кладки используется не новый, а уже бывший ранее в употреблении кирпич, капилляры которого за период прошлой эксплуатации забиты пылью и остатками раствора, то его стоит замочить. Это делается для открытия в структуре материала пор, и более легкого проникновения в них влаги вместе с раствором. Но обязательно необходимо проследить, чтобы перед кладкой с кирпичей полностью стекла вода.
  • Если опыт в проведении кладки отсутствует или невелик, то кирпич тоже можно увлажнить. Дополнительная влага сохраняет пластичность раствора на более долгий срок. Это дает дополнительное время, которое можно будет использовать для исправления допущенных погрешностей кладки. Если же кирпич будет сухим, то он быстро впитает влагу из раствора, поэтому последний быстро потеряет свою пластичность и схватится. При таком раскладе исправить ошибки будет значительно сложнее.
  • Если возведение печи происходит в летний период, при высоких температурах воздуха на улице, то замочить кирпич на некоторое время будет даже полезно. А вот в холодную и сырую осеннюю или весеннюю пору этого делать уже не рекомендуется. Сушить кладку из переувлажненного кирпича придется очень долго и только методом топки, чего нежелательно делать до тех пор, пока раствор не просохнет окончательно. В противном случае может произойти деформация швов, что значительно снизит прочность кладки.

Если все же случилось так, что печь возведена из замоченного кирпича, и погода вдруг испортилась, то произвести ее сушку можно, поместив внутрь топки обычную мощную лампочку накаливания (скажем, на 200 Вт), которую придется держать включенной довольно длительное время. При этом все дверцы печи должны быть полностью открыты.

Из всего сказанного выше можно прийти к выводу, что делать кладку из сухого шамотного кирпича все-таки надежнее. Если нет уверенности в том, что кладка сразу получится ровной, и ее, возможно, придется исправлять, то лучше будет сделать раствор для нее не слишком густым.

Общие понятия о футеровке

Что же кроется под термином «футеровка»?

Футеровка — это облицовка внутренних поверхностей камер печи, постоянно контактирующих с открытым огнем. Задача этого облицовочного слоя — осуществлять защитные функции, предохранять внешние стенки от всевозможных термических, механических, химических и физических повреждений. Футеровку делают для защиты не только бытовых отопительных приборов — в горно-металлургической промышленности такая технология широко используется в мощных плавильных печах различной конструкции.

Кроме защитной функции, жаростойкие материалы, которыми облицованы внутренние поверхности топки, значительно снижают тепловые потери

Однако, здесь есть и «обратная сторона медали» — очень важно правильно рассчитать толщину футеровки, иначе стенки печи будут плохо прогреваться. А тепло будет просто уходить в дымовую трубу, а не в комнаты дома. Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры

Коэффициент полезного действия печи может существенно понизиться, что приведет к ощутимому возрастанию затрат на топливо, так как его потребуется слишком много, чтобы прогреть толстые стенки топочной камеры.

Способы футеровки и материалы для ее выполнения

Футеровка топок может производиться различными способами. Наиболее подходящий из них выбирается в зависимости от материала, из которого построена печь, и от того, когда решено произвести операцию укладки защитного материала.

Итак, методы создания защитной облицовки заключаются в следующем:

  • Облицовка внутренних поверхностей кирпичом или панелями из жаропрочного материала, имеющими низкую теплопроводность. Этим способом процесс футеровки может быть проведен как при постройке печи, так и уже в готовом отопительном сооружении.
  • Нанесение на внутренние поверхности стенок топки различных жаростойких растворов. Этот способ применяют тоже в уже готовых приборах отопления или же в кирпичных — при их постройке.
  • Установка теплоотражающих экранов — этот способ футеровки эффективен для банных металлических печей-каменок. Если же использовать экраны в других моделях печей, то это может привести к снижению их эффективности, так как выработанное тепло не будет прогревать стенки, а, отражаясь внутрь топки, уйдет в дымоходную трубу.

Защитные материалы для футеровки печей, каминов и котлов изготавливаются из глины или измельченных или переработанных горных пород. Они подразделяются на классы, в зависимости от их основы.

— «А» — это материалы, изготовленные на основе кремнезема.

«В» — для основы этих футеровочных составов, кирпичей или панелей используется специально подобранная глина.

«С» — комбинированная футеровка, изготавливаемая из нескольких компонентов, не подходящих под класс «А» или «В».

В каких случаях применяется

Если речь идет о небольшом очаге, который используют периодически – для обогрева дачного домика в выходной день или приготовления пищи на свежем воздухе (барбекюшницы), то здесь дополнительная защита не нужна. В таких случаях если разрушения и происходят, то они минимальны и не повредят устройству в ближайшем будущем.

Обязательная футеровка потребуется для следующих типов топочных изделий:

  • Больших бытовых и промышленных.
  • Предназначенных для очень длительного пользования – например, постоянного обогрева жилища.
  • Жаровых камер, которые устраиваются для регулярного приготовления пищи в «русских» и других подобных печках.
  • Топливных агрегатов, дымовые каналы которых устроены прямо вдоль стенок топки.
  • В случаях использования высококалорийного топлива с исключительно высокой температурой горения.

Сравнительная таблица футеровочных материалов

Материалы
Удельный вес продукта (плотность), кг/м3
Возможная рабочая температура, макс., 0C

Кирпич обычный глиняный
1600
700

Вата базальтовая
100
750

Слой из вермикулита
150-250
1100

Шамот (раствор или готовый кирпич)
1800-2000
1300

Каолин плотный
2400-2500
1400

Муллит (чистый/маты)
до 3030
1800 / 1600

ВАЖНО! В условиях производства – на металлургических и других предприятиях, где используется обработка сырья и готовых изделий горячим способом, печная защита чаще всего изготавливается из камня или шамотного кирпича. В «тесных» домашних условиях более приемлемы альтернативные варианты

Правила футеровки

Защиту внутренних стенок топки проводят с учетом расширения материалов от воздействия открытого огня. Именно поэтому между шамотными кирпичами всегда оставляют зазор 5-10 мм. Перед началом работ делают расчет материала. Его стандартные размеры составляют 250х150х65 мм. Иногда печники укладывают его в 2 слоя. В быту футеровку печи двойным слоем делать не обязательно. При этом следует знать, что общую толщину футеровки определяют следующие факторы:

  • толщина корпуса печи,
  • толщина наружной облицовки,
  • температура внутри топки.

Закрепление шамотных элементов между собой осуществляется при помощи металлических штырей. Для этого в их стенках делают канавки методом пропила, затем вкладывают в них стержень. Таким образом, он является деталью армирования, которая гарантирует фиксацию материала. Последовательность работ по футеровке следующая: сначала укладывают шамотный кирпич на дно топки, затем на боковые стенки, заканчивают верхней горизонтальной частью.

Важно знать, что нельзя использовать одновременно 2 вида кирпичей: шамотный и огнеупорный красный. Не смотря на то, что глиняный является жаростойким, у них разная степень теплопроводности и линейного расширения

Это приведет со временем к трещинам в красном кирпиче и переделке всех работ. Для кладки берут специальную смесь. Она также содержит в составе шамотные волокна, и это уравнивает степень ее расширения со свойствами кирпича.

Подробнее о растворах

Торговая сеть предлагает следующие смеси: “Мертель огнеупорный”, “Печникъ”. Они представляют собой порошок, который надо разводить водой. Кладка осуществляется с предварительным увлажнением шамотного кирпича. При этом его не надо выдерживать в воде некоторое время, достаточно лишь окунуть в нее и сразу вытащить. Стыковочные швы заполняют на всю высоту кладки.

Сделать расчет смеси можно, исходя из следующих усредненных данных: на 100 кирпичей шамотных требуется 65±10 кг сухой смеси. Второй вариант расчета: на 1 м3 кладки расходуется 100 кг готового раствора. Максимальную защиту кладка приобретает после протапливания печи, которую начинают, когда раствор полностью затвердеет.

Как делают футеровку печи кирпичом?

Перед стартом отделочных работ, необходимо подготовить поверхность. Ее очищают от грязи (золы, пыли и др.). Затем рабочие выкладывают кирпичную кладку, ставя кирпичики ребром к ребру. Кирпичная выкладка должна быть ровной, без перекосов и сдвигов вдоль стенок. Стыки замазываются заранее изготовленной смесью на основе шамота или специального раствора. Футерованный кирпич кладут с отступом от топки, особенно если сырье, использованное для изготовления топливного отсека — сталь или чугун. Футерованная работа трудоемка и кропотлива. Мастера, которые будут ее выполнять, должны обладать знаниями для чтения технической документации. Работы проводятся на основе рассчитанного и подготовленного под объект технического проекта, где прописаны требуемые материалы и нормы работ.

Способы выполнения

Футеровку очага обычно проводят с помощью так называемых «шамотных» материалов – особым образом обработанных веществ и их смесей с включением элементов обжига, уничтожающего пластичные свойства и доводящего до спекания их частиц, а также других огнеупорных продуктов. Это могут быть:

  • Обтесанный камень, изготовленный из натуральной горной породы типа песчаника или кварца, либо конгломерата, стойкий к особенно высоким температурам.
  • Готовые шамотные кирпичи, из которых выкладывают внутреннюю стенку. Их огнеупорные свойства достигаются благодаря особой технологии изготовления с добавлением порошка из заранее обожженной глины и других улучшающих свойства конечного продукта веществ. Защита из такого кирпича очень популярна, так как может выдержать практически любые температуры обогревательной печи и стоит сравнительно дешево.
  • Рулонные материалы, пластины и маты: базальтовое волокно,
  • вермикулитовые плиты,
  • каолин в виде бумаги или картона, состоящий из минеральной белой глины.

Растворы и вещества, которыми покрывают стены топки:

  • шамотные, являющиеся огнеупорными бетонами с добавлением отощающего компонента,

муллитовые – силикатные жидкостекольные смеси с различными вариациями состава.

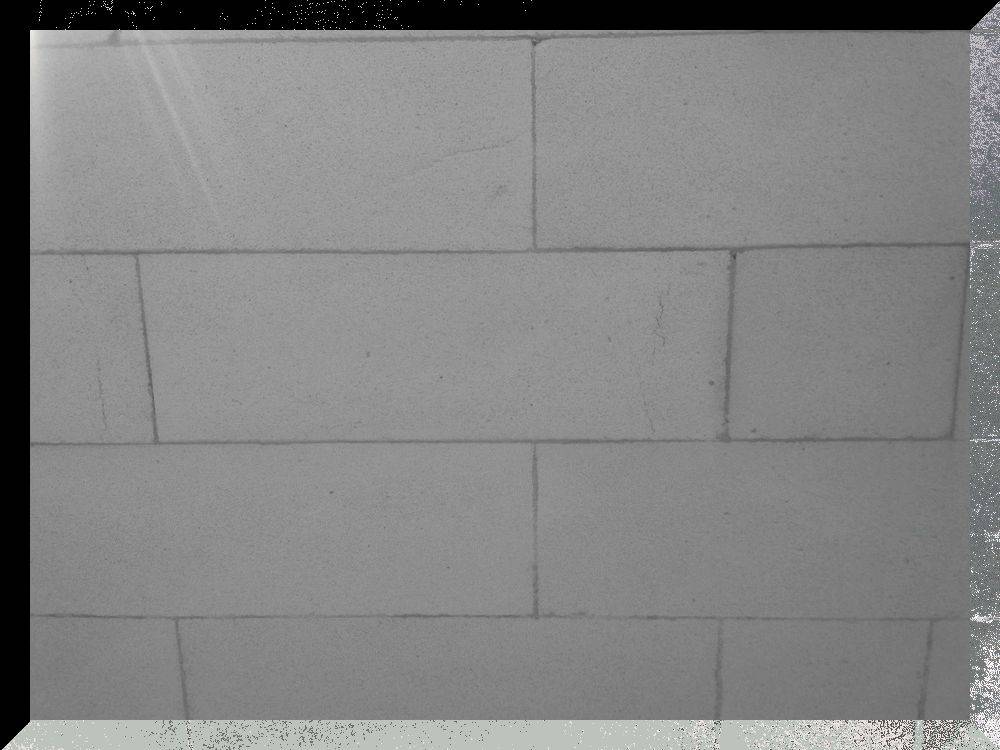

Отделка из вермикулита может стать отличной альтернативой кирпичу и камню

Футеровка топки изнутри в вопросах и ответах.

Что такое футеровка, и всегда ли она необходима? Попробуем разобраться в этом вопросе.

Футеровка — это способ защитить стены топки печи или камина от перегрева при очень высоких температурах. Стенки топки могут растрескиваться, а металл — излишне накаляться и со временем разрушаться, если температуры в топке превышают 700-800 градусов Цельсия. Возникает это, как правило, при топке углём, хотя и пеллеты могут сильно нагреваться.

Перегрев — это не единственное воздействие, негативно влияющее на стенки металлической или кирпичной топки. Футеровка также может иметь функции:

  • Защиту от перепадов температур (теплоизоляционные свойства).
  • Защита от агрессивных реагентов (кислотоупорная футеровка).
  • Футеровка как облицовочный материал.

В целом футеровка может создать герметичность среду внутри топки и способна продлить срок службы печной топки и печикамина в целом.

Отрицательные моменты футеровки:

  • Внутренняя футеровка топки поглощает либо отражает часть лучевых потоков тепла (тепло уходит в дымовую трубу), и, соответственно, камин меньше греет.
  • Собственно, трудозатраты и стоимость футеровки.

В каких случаях без футеровки топки не обойтись?

Футеровка необходима, если у вас топка из металла (чугун, сталь), и топка достаточно мощная для возникновения температуры 700-800 градусов Цельсия. Крупные камины с большим объёмом дров на одной закладке практически все даже без угля способны достигать этой температуры, и футеровка существенно продлит сроки службы камина.

Для некрупной буржуйки из чугуна, задача которой — тление дров, футеровка не обязательна.

Шамотная топка также не нуждается в футеровке: шамот и является футеровкой по своей сути.

Футеровка внутренней поверхности дымохода, кроме защиты от высоких температур способствует разглаживанию внутренней поверхности дымохода (в результате в нём меньше скапливаются продукты горения, и дымоход не так часто нуждается в чистке) и её герметизации.

Из каких материалов выполняют футеровку печикамина?

Материалы для футеровки печи, в зависимости от степени защиты, подразделяют на 3 класса:

  • Материалы класса А — на основе кремнезёма. Это искусственные материалы (кирпичи из спрессованных горных пород) и естественные (камни горных пород) материалы. Такие материалы подходят для облицовки портала камина (это всем известные гранит, песчаник, кварц), но для футеровки топки изнутри термозащита слабая, так как материалы обладают низкой теплопроводностью и склонны к растрескиванию.
  • Материалы класса В — на основе глины и глинозёма. Это обычный, привычный для нас шамотный огнеупорный кирпич и бокситный кирпич (обожжённый кирпич из глинозёма с примесью оксида железа и боксита). Подходят для футеровки внутри топки, выдерживают высокие температуры.
  • Материалы класса С — смешанные, которые нельзя отнести к первым двум классам. Это огнеупорные растворы, угольный кирпич и основные набойки на основе молотовой окалины, руды и шлака.

Ошибки в исполнении футеровки

Многие мастера, выполняя футеровку из кирпича, стыкуют её к топке впритык, не оставляя зазора. Дело в том, что под воздействием высоких температур кирпич и металл расширяются по-разному, и такая укладка может привести к растрескиванию футеровки.

Кроме того, обычный кирпич, используемый для футеровки, имеет низкую теплопроводность. Обложенная им впритык металлическая печь будет экранирована кирпичом от окружающей среды (комнаты, которую нужно нагреть), и всё тепло будет вместо комнаты уходить в дымовую трубу.

Каким образом крепятся кирпичи футеровки внутри топки?

Существуют два популярных способа крепления кирпичей внутри топки:

  • При помощи глины.
  • Кирпичи укладываются друг на друга с пересечением, и крепятся металлическими болтами друг с другом, для чего в кирпичах проделывают отверстия.

Ваше Имя:

Ваш вопрос: Внимание: HTML не поддерживается! Используйте обычный текст.
Введите код, указанный на картинке:

2008-2020 «Дом Печей» — Печи, камины, дымоходы, монтаж.

Все права защищены. Копирование материалов сайта, только с согласия администрации. Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Способы

Облицовка печи может быть внутренней и наружной. Внутренняя служит защитой топливника печи от перегрева, наружная предназначается для придания достойного внешнего вида.

Внутренняя отделка выполняется из огнеупорных материалов, способных противостоять высокотемпературным воздействиям в течение длительного времени. Кирпич выкладывают на ребро вдоль стенок топливника, при этом кладка из огнеупорного кирпича стыкуется с основной кладкой топливника одним вертикальным швом, но не перевязывается. Такой способ позволяет защитить стенки топливника от перегрева и существенно продлевает срок эксплуатации печи.

В зависимости от назначения печи для отделки могут использоваться защитные экраны, способные поглощать лучистые потоки. Если печь используется для приготовления пищи, такие экраны устанавливаются внутри топливника, где они способствуют быстрому прогреву дымовых газов или воздуха, подаваемого в топку. С этой же целью внутренние стенки топливника могут облицовываться огнестойкими материалами с низкой теплопроводностью. Экраны, установленные снаружи, предназначаются для создания необходимого уровня теплозащиты. Иными словами, такая отделка гарантирует сохранение тепла внутри печи, не допуская перегрева внешней поверхности.

Для наружной отделки бытовых печей используются самые различные материалы. Самый простой и практичный способ наружной облицовки – штукатурка печи. Именно этот вид отделки чаще всего используется для облицовки стенок печей бытового назначения.

Нередко для оформления наружной стороны печки используют кирпич или декоративные панели из натуральных или искусственных материалов. Традиционно печи отделывают изразцами, но это один из самых дорогих способов. Готовые изразцы можно приобрести в специализированных магазинах, но для правильной установки такого оформления потребуется специалист. Без определенных навыков довольно сложно правильно сделать обрамление для бытовой печи.

Особенности футеровки для различных типов печей

Для каждого типа печей или отопительных котлов футеровка имеет определенные особенности. Рассмотрим наиболее распространенные варианты:

  • Футеровка металлических печей
  • Футеровка кирпичный печей
  • Футеровка парового котла

Футеровка металлических печей

Если топочная печи делается металлической, необходимо принимать во внимание различное тепловое расширение материалов. Между футеровкой и сталью следует обязательно оставлять небольшой зазор, иначе постоянное колебание размеров железных стенок разрушит кладку. Оставленная полость должна быть не пустой

Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении

Оставленная полость должна быть не пустой. Ее наполняют одним из негорючих материалов, например, базальтовой ватой. Иногда используют асбест, но печь при этом должна располагаться в нежилом помещении.

Делая футеровку металлических печей, кирпич иногда укладывают с обеих сторон. Ответ на вопрос о целесообразности подобного решения обосновывается следующим образом: улучшается прогревание печи и увеличивается уровень безопасности. Однако подобный подход ошибочный:

  • Кирпич обладает низкой теплопроводностью
  • Кирпич теплоемок

Анализируя вышеназванное, можно прийти к выводу, что футеровка металлических печей с обеих сторон приведет не к теплозащите, а теплоизоляции. Более того, внутрь топочной не будет поступать охлажденный воздух, что может привести к прогару поверхностей.

Читайте так же о том как сделать печь шведку своими руками

Кирпичной печи

Мнение о том, что обустройство футеровки кирпичной печи значительно проще, чем металлической, ошибочно. Подобные работы также обладают некоторыми особенностями, не учтя которые рассчитывать на продолжительную службу конструкции не придется.

Укладывать футеровку вплотную к кирпичам, являющимся элементами наружных стенок, нельзя. Причиной подобных последствий является выталкивание наружных слоев расширяющимися внутренними. Усугублять растрескивание способен тот факт, что глина обладает низкими показателями адгезии и расширяется больше, чем кирпич.

Если футеровка будет некачественной, это приведет к неприятным последствиям:

  • Перегрев наружных поверхностей станет следствием растрескивания швов и образования трещин
  • Последние, в свою очередь, послужат причиной утечек угарного газа внутрь помещения, но не в дымоходную трубу

Помимо качественной футеровки, выкладываемой из шамотного кирпича, особое внимание уделяется качеству швов и используемой глине. Необходимо склеить между собой 2-3 кирпича и обжечь высокими температурами. Данное действие позволит наглядно определить, как будет вести себя собранная конструкция

Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания

Данное действие позволит наглядно определить, как будет вести себя собранная конструкция. Если результаты не удовлетворительны – придется поэкспериментировать с составом и провести повторные испытания.

Парового котла

Иногда футеровку необходимо выкладывать не для классических каминов и печей, а топочных паровых котлов. В этом случае выбирают одну из 3-х ее разновидностей:

  • Тяжелая
  • Облегченная
  • Натрубная

Тяжелая футеровка и что это значит – один из волнующих вопросов. К ней прибегают, когда котлы имеют слабое экранирование. Иногда внутри топочной температура может превышать 1200 градусов, становясь причиной возгораний внешних материалов. Выкладывать тяжелую футеровку необходимо из 2-3 слоев шамотного кирпича. Подобная защита позволяет снизить температуру снаружи до безопасных 60-80 градусов.

Если кирпич укладывается всего в один слой, футеровку называют облегченной. Однако каждый из поясов необходимо опирать на промежуточную балку или каркас котла. Затем поверхность отопительной установки окутывается негорючими материалами и накрывается металлическим листом. Благодаря такому сочетанию удается уменьшить наружную температуру и увеличить КПД котельной.

Самой простой считается натрубная футеровка. Для ее обустройства необходимо приготовить вязкую негорючую массу и нанести на трубы в 2-4 слоя. Чтоб конструкция лучше противостояла тепловому расширению, укладывается армирующая сетка.

Клей и раствор

Огнеупорный раствор для кладки шамотного кирпича

Помимо качества и характеристик материалов на эффективность процедуры футеровки также влияет их правильная укладка с применением специальных веществ.

Раствор

Термостойкие растворы образуют на стенках топки монолитный тонкий слой, защищающий рабочую поверхность от воздействия пламени. Такому монолиту может потребоваться ремонт по мере его износа. Во время работы с раствором нужно соблюдать основные правила:

  • Растворы готовят из сухих смесей корундового, муллитового или шамотного типа, которые разбавляют водой до сметанообразной консистенции. Пропорции компонентов и характеристики смесей обычно указаны на упаковке.
  • Сначала слой раствора обжигают паяльной лампой или нагревают в печи до образования твердого покрытия во время обжига.
  • Если футеровку проводят при помощи шамотного кирпича, швы стыковки нужно заполнять на всю высоту кладки.

Предлагаем ознакомиться Что лучше и чем ионизатор воздуха отличается от озонатора, увлажнителя, очистителя?

Огнеупорный клей

Огнеупорный клей для выкладки топки

Огнеупорный клей считается более прочным компонентом, он продается в емкостях весом от 2 до 50 кг и чаще всего используется для футеровки. Перед началом работ емкость вскрывают и перемешивают до однородной массы, после наносят на поверхность, соблюдая основные правила:

  • Клеевую массу наносят на увлажненную поверхность шпателем слоем не более 3 мм.
  • При обмазывании клеем всей полости топки процедуру проводят слоями, соблюдая интервалы в 15 минут после каждого нанесения.
  • Чтобы приклеить базальтовый картон на участки по горизонтали, состав с клеем разбавляют водой на 15% не позже чем за 12 часов до начала работы.
  • Расход клея составляет от 1 до 4 кг в зависимости от структуры поверхности для обработки и толщины клеевого слоя.

Ранее упоминалось, что необходимо экспериментировать с раствором для кладки футеровки. Чтоб минимально сократить количество испытаний, рекомендуется заготовить сразу несколько вариантов и обжечь в одинаковых условиях. Не забываем наносить обозначения.

Классические каменные или металлические отопительные конструкции в банях постепенно вытесняются более современными и красивыми лепными печами. Они возводятся глинобитным методом. Для них футеровку выложить из шамотного кирпича можно, но мастера рекомендуют прибегать к специальным смесям:

  • Муллитовые
  • Шамотные
  • Корундовые

Для применения названных составов достаточно на месте развести их в теплой воде. Раствор наносится на огнеупорные поверхности. После высыхания монолит не будет трескаться.

О ремонте

Вечным не бывает ничего, в том числе футеровка топочной. Рекомендуется перед началом очередного отопительного сезона проводить осмотр поверхностей и восстанавливать разрушаемые участки.

Немного о промышленной футеровке

Основное отличие промышленной и бытовой футеровки – структура используемого шамотного кирпича. В первом случае он будет подвергаться воздействию больших температур, поэтому требует дополнительного прессования в процессе производства. Они значительно дороже, однако способны выдерживать тепловые удары.

Материал Плотность кг/м3 Максимальная рабочая температура °С
Шамот 1800-2000 1300
Каолин плотный 2400-2500 1400
Вермикулит 150-250 1100
Базальтовая вата 100 750
Кирпич глиняный 1600 700

В промышленности футеровка выполняет гораздо больше практических функций, чем в быту:

  • Уменьшает температуру наружных поверхностей
  • Защищает стенки печи от теплового разрушения
  • Снижает тепловые потери
  • Не позволяет контактировать материалам печи с химическими соединениями или расплавленными металлами

Подводим итоги

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
