Правильное подключение полотенцесушителя

Какие конструкции бывают

Полотенцесушители есть разных форм. При их выборе люди часто руководствуются исключительно эстетикой, что не совсем оправданно. Приборы эти нормально работают при хорошей циркуляции воды, но далеко не все модели такую циркуляцию обеспечивают. С некоторыми приходится долго мудрить, подыскивая правильную схему подключения, иначе они просто отказываются работать.

Итак, все полотенцесушители можно разделить на четыре группы:

  • П-образные или U- образные. Самые простые модели, элементарное подключение (боковое). Идеально, если при замене старого вы найдете модель с тем же межосевым расстоянием. Тогда, если повезет, можно даже отводы не переделывать.
  • Лесенка. Современные конструкции с некоторым количеством перекладин. Тоже неплохой вариант с точки зрения гидравлики. Подключение может быть нижним, боковым или диагональным. Но выбирается оно не произвольно, а по совокупности условий (откуда подача, расположение относительно стояка).
  • Змейка. Еще одна классическая модель с боковым подключением. Установка полотенцесушителя этого типа, как правило, никаких проблем не представляет.

    Виды полотенцесушителей

  • Сложная форма. Есть очень необычные полотенцесушители. Они могут быть даже украшением интерьера, но их грамотное подсоединение — проблема. Как правило, требуется консультация грамотного специалиста, сантехника, который хорошо ориентируется в гидравлике. Как понимаете, найти такого — задача непростая.

Очень часто бывает так, что после установки полотенцесушителя он просто не работает. Если ошибка серьезная, работать перестает также и стояк, к которому он подключен. Потому необходимо знать и выполнять правила подключения.

Как нельзя делать

Все представленные выше схемы работают стабильно. Как вы заметили, все отводы идут прямо, без изгибов в виде дуги или колец. Это не случайно — во всех неровностях скапливается воздух, Который мешает, а порой, и полностью перекрывает циркуляцию.

Эта схема не работает

На фото установка полотенцесушителя неправильная. Сделаны как минимум, две ошибки:

  1. отводы сделаны уже чем межосевое расстояние полотенцесушителя;
  2. сделаны они металлопластиковой трубой с петлями.

Такое подключение просто не может работать. Металлопластиковые трубы — отличный материал, но не для подключения полотенцесушителей. Их фитинги имеют очень сильное заужение просвета, что плохо сказывается на циркуляции. Плюс к этому в петлях скапливается воздух, а также поток по верхней петле, даже при подаче сверху, не пойдет — слишком большое гидравлическое сопротивление воде надо преодолеть.

Нестабильные схемы

Следующие две схемы могут работать, но далеко не всегда. В нижней части полотенцесушителя вода застаивается и, при какой-то разнице высот, не может подняться. Сказать конкретно, когда она будет работать, а когда нет, не может никто. Зависит от давления в стояке, от диаметра труб и конструкции самой сушилки.

Нестабильно работающие схемы подключения

При таком подключении даже работающее соединение может вдруг (обычно после остановки) перестать работать. Все просто: изменилось давление, засорились трубы, вода снизу не «продавливается», полотенцесушитель не греет.

Другой вариант нестабильной схемы — с петлей сверху. Опять же, при некоторых условиях работать будет. Но рано или поздно высшая точка завоздушится и перекроет циркуляцию. Беде можно помочь, если установить в самой высокой точке автоматический воздухоотводчик, но при падении давления и он не спасет.

С петлей сверху

Совсем неверно

На фото внизу примеры того, как делать не надо. Схемы без крана на байпасе неработоспособны. Чем это грозит — известно. Кроме того, после нескольких лет эксплуатации они вообще перестанут функционировать. Скорее всего это произойдет после очередного отключения — система забьется грязью. Все потому, что весь поток горячей воды пущен через полотенцесушитель. После ремонта в вода несет огромное количество грязи, которая благополучно оседает в изгибах (в самых низких участках в первую очередь). За несколько лет все забивается полностью. По хорошему, все требуется переделать и подключить правильно, ну а помочь горю может только промывка.

Очень плохая идея

Промыть надо и полотенцесушитель и подводы к нему. Для этого сушилку снимаем и моем в ванной, а отводы промываем поочередно подсоединив к освободившемся выходам шланг, второй конец которого вывести в канализацию. Манипулируя кранами пропустить поток горячей воды через один отвод, потом через другой. После промывки все устанавливается на место. Возможно, удастся после этого систему запустить.

Замена полотенцесушителя в ванной комнате

  • Демонтаж старого оборудования
  • Монтаж водяного полотенцесушителя
  • Монтаж электрического полотенцесушителя

Полотенцесушитель в ванной комнате выполняет ряд функций. Он предназначен не только для сушки мокрых полотенец, но также выполняет роль обогревателя, увеличивая температуру в комнате, способствует уменьшению или полному исчезновению конденсата в помещении. Таким образом, полотенцесушитель создает благоприятный микроклимат в ванной комнате.

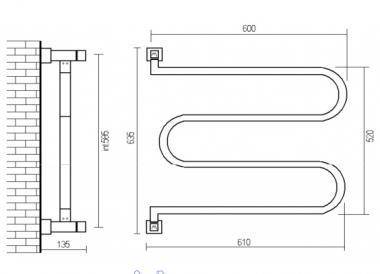

Схема устройства полотенцесушителя.

Полотенцесушитель подразделяется на два основных вида: водяной и электрический. В зависимости от его вида, различают и технологию монтажа прибора. Как поменять полотенцесушитель? Выполнить установку в ванной комнате можно как самостоятельно, так и наняв специалистов.

В целом работы достаточно просты, поэтому не составит особого труда провести весь процесс самостоятельно.

Подключение полотенцесушителя в ГВС

Схема установки полотенцесушителя может осуществляться по двум способам:

1. Последовательное подключение обогревательной батареи в систему горячего водоснабжения, т.е. магистраль от центрального крана до водопроводного смесителя разрывается, а это место подключается полотенцесушитель. Стоит отметить, что такое подключение довольно существенно влияет на изменения температуры воды в кране, поэтому использовать его при малых температурах воды в магистрали не актуально, ведь полотенцесушитель будет отбирать практически все тепло, а из крана будет литься слегка теплая вода.

2. Параллельное подключение. при котором создаются ответвления в магистрали горячего водоснабжения для подключения полотенцесушителя, а между врезками устанавливается кран, регулирующий прохождение потока горячей воды через отопительное устройство. Такая схема подключения полотенцесушителя к ГВС нередкая, ведь она актуальна при очень высоких или низких температурах воды в магистрали, чтоб оставалась возможность регулировки тепловых режимов воды из крана и обогрева.

Технология врезки полотенцесушителя в систему горячего водоснабжения достаточно проста, но прежде необходимо определиться со способом подключения. Если в магистрали горячего водоснабжения гарантированно держится постоянная температура воды в пределах 60-70 градусов, то можно использовать упрощенную последовательную схему подключения полотенцесушителя к стояку. Но, в жизни все случается, поэтому рекомендуется для перестраховки использовать вторую схему подключения с параллельными отводами и регулирующими прохождение теплоносителя кранами.

Что необходимо для подключения полотенцесушителя к ГВС

1. Обычно полотенцесушитель продается в комплекте с крепежными и монтажными элементами, но в любом случае при покупке необходимо проверить их наличие, а при необходимости (отсутствие или ненадежная конструкция) приобрести их дополнительно. При выборе монтажных и крепежных элементов необходимо учитывать общую (рабочую, с жидкостью) массу полотенцесушителя.

2. Схема подключения полотенцесушителя к ГВС требует приобретения дополнительных соединительных фитингов, для чего берется в расчет способ крепления на полотенцесушителе и водопроводной магистрали:

При прокладывании новой коммуникации для обогревателя чаще всего используют металлопластиковую трубу, которая может соединяться, либо за счет специальных резьбовых фитингов, либо методом температурной пайки. В любом случае не допускается установка труб уменьшенного сечения относительно имеющихся коммуникаций.

Если после центрального водопроводного крана остались старые стальные трубопроводы, то лучше всего модернизировать (заменить) все водопроводные коммуникации. В противном случае придется устанавливать большое количество переходников со старых труб на новые.

Если обогреватель имеет наружные резьбы (штуцер), то необходимо приобрести разъемные муфты с внутренней резьбой («американки»), которые позволят в случае необходимости беспроблемно демонтировать полотенцесушитель. Моделей разъемных резьбовых муфт достаточно много, чтобы правильно подобрать их для врезки в водопроводные коммуникации.

3. Схема установки полотенцесушителя должна обеспечивать безопасный съем или отключение обогревателя, поэтому соединительные «американки» устанавливаются на запорные краны, подключенные к водопроводной магистрали. При этом «прямую» водопроводную магистраль к крану-смесителю рекомендуется оставить, а на нее установить в районе ответвлений полотенцесушителя запорный кран.

4

Правильное расположение полотенцесушителя по горизонтали очень важно для его надежной работы, т.к. может в обогревателе образовываться воздушная пробка, не позволяющая полному прогреву трубы. Для ликвидации подобных проявлений в схему включают краники Маевского

Для ликвидации подобных проявлений в схему включают краники Маевского.

Нижнее подключение

Вариант с нижним штатным подключением прибора имеет ограничения:

  • Стабильно работает в системах с верхней разводкой или принудительной циркуляцией.

  • Обратку прокладывают ниже подсоединения к лесенке.
  • При нижней подаче верхний отвод стояка должен находиться ниже уровня прибора.
  • Требует спуска воздуха при заполнении после отключения водоснабжения.

Учитывайте гидравлическое сопротивление подводящей, отводящей веток. При низком сетевом напоре рекомендуется устанавливать сушилку вблизи линии ГВС. Избегайте образования петель на трассе, сокращайте число поворотов.

Удовлетворительный водообмен обеспечивает подключение стальными трубами номинальным диаметром не менее DN 20 (Ду 20), полипропиленовыми – DN 25 (наружный диаметр). Для отключения полотенцесушителя применяют полнопроходные шаровые краны аналогичного типоразмера. Не допускаются «американки» с зауженным сечением фитинга под накидной гайкой.

При нижней подаче теплоносителя диаметр несмещенного байпаса уменьшают на один типоразмер против магистрали. Сечение смещенной перемычки идентично стояковому. Выдерживайте уклоны горизонтальных участков по ходу движения не менее 3 мм на метр.

Преимуществами варианта считают:

  • Свободные стены ванной комнаты благодаря скрытым подводкам. Понадобятся низкие врезки, иначе за эстетику расплачиваются вредными петлями.
  • Компактный монтаж линий с минимальным межосевым расстоянием.
  • Компенсацию теплового удлинения пластиковых подводок поворотом трассы.

Установка нового оборудования

Правильно зафиксированный полотенцесушитель предотвращает возникновение конденсата, борется с излишней сыростью.  Подключение осуществляется параллельно основной магистрали, также учитывают особенности установки конструкции.

Порядок работ выглядит следующим образом:

  • демонтаж старой конструкции;
  • по обоим концам труб приваривают резьбу;
  • фиксируют экопластовые фитинги с наружной и внутренней резьбой для спайки труб;
  • проводят крепление труб и присоединяют новый полотенцесушитель;
  • необходимо следить за тем, чтобы конструкция размещалась ровно, без перекосов.

Важно, чтобы полотенцесушитель подключался не к отопительной системе, как это очень часто случается, а имел соединение с трубами горячего водоснабжения. В этом случае змеевик будет эффективен и летом, когда отопление отключается. Для подводки воды используются трубы из разных материалов, от этого зависит характер работ:

Для подводки воды используются трубы из разных материалов, от этого зависит характер работ:

  • стальные трубы требую применения сварочного оборудования;
  • медные трубы можно установить при помощи пайки;
  • полипропиленовые трубы свариваются с помощью специального пальника.

Крепление конструкции осуществляется за счет кронштейнов, очень удобно, если они будут регулироваться. Для проведения установки требуется приготовить необходимое оборудование.

Если принято решение установить электрический полотенцесушитель, то проблем с монтажом не возникнет. Его достаточно подключить к сети, и он начнет работу. Однако потребуется соблюдать правила безопасности, поскольку электроприбор размещается в ванной комнате, где повышенная влажность воздуха, а влага, как известно, хорошо проводит электричество. Розетка должна быть защищена от возможного попадания брызг с помощью специальной крышки. При установке комбинированного варианта, требуется соблюдать правила монтажа электрической и водяной системы.

Причины замены полотенцесушителя в ванной комнате хрущевки

  1. Неисправности устройства. Наиболее частая неисправность — течь, которая появляется из-за разных факторов. Наличие отверстий, трещин и сколов на змеевике — причины для замены, поскольку отреставрировать изделие не представляется возможным.

  2. Поменять прибор стоит, если обнаружился заводской брак или устройство подверглось механическому повреждению, а также на нём появилась глубокая коррозия.
  3. Маленькая эффективность модели. Столкнуться с такой ситуацией можно как из-за износа прибора, так и по причине изменения потребностей, к примеру, количество белья, которое требуется регулярно сушить на устройстве, увеличилось, и старое изделие стало неэффективно. Если же модель давно в эксплуатации и из-за образовавшихся отложений внутри труб перестала хорошо отдавать тепло и сушить вещи, то её также можно заменить.
  4. Желание поставить вместо полотенцесушители батарею. Есть и такая практика, однако, стоит учитывать, что вода, поступающая в новый радиатор, содержит большее количество кислорода, нежели в системе отопления. Это негативно отражается на состоянии труб. Если приобрести устройство, изготовленное из нержавеющей стали, то заменить полотенцесушитель на батарею — хорошее решение, ведь горячая вода есть круглый год, в отличие от отопления.

Как изготовить байпас?

Прежде, чем начать монтаж полотенцесушителя, рекомендуется изготовить байпас. Это труба, по которой будет поступать вода, если отключить доступ к змеевику. Байпас монтируют с помощью двух тройников. Кроме этого, необходима труба со сгоном. На байпасе монтируют три вентиля: два в местах подключения полотенцесушителя, ещё один — чтобы перекрывать поступление воды в байпас.

Такое нехитрое устройство поможет выполнять последующий демонтаж полотенцесушителя, не отключая подачу воды в систему. В обычном режиме вентиль байпаса находится в закрытом положении, а два других остаются открытыми.

Последовательность установки полотенцесушителя

Остановимся более подробно на том, как поменять полотенцесушитель в ванной своими руками. Удалив пришедшее в негодность оборудование, монтаж змеевика выполняют по такому алгоритму:

Приварить к концам труб резьбу, ее диаметр должен составлять пол дюйма.

Для получения необходимого расстояния к резьбе прикручивают экопластовые фитинги, к которым паяют трубы.

К одной и второй трубе следует напаять фитинги, имеющие наружную и внутреннюю резьбу.

Используя кронштейны необходимого диаметра, монтируют полотенцесушитель.

Монтаж следует проводить тщательно, обязательно обращая внимание на то, чтобы сушилка была расположена ровно, поскольку даже незначительный ее перекос нарушит эстетическую привлекательность интерьера

Как установить змеевик, если его конструкция не предусмотрена?

Иногда разводка труб в ванной комнате выполнена таким образом, что не предполагает монтаж полотенцесушителя. Тогда его врезают в систему водяного отопления. Если она представлена металлическими трубами, то в установленных местах делают врезку тройника, от которого идут экопластовые отводы.

Важное замечание! Пайка должна производиться без резких изгибов, чтобы не препятствовать прохождению воды. Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму. Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму

Для крепежа труб используют кронштейны, саму процедуру выполняют по предложенному выше алгоритму.

Обустройство ванной комнаты полотенцесушителем целесообразно и по той причине, что позволяет более эргономично расходовать ограниченное пространство помещения. Конструкцию змеевика часто дополняют полочками и вешалками, что делает его более функциональным.

Когда может понадобиться ремонт?

Из наиболее часто встречаемых ситуации неисправностей полотенцесушителей, в которых требуется отремонтировать полотенцесушитель, выделяют несколько типов:

  • протечки;
  • отсутствие циркуляции воды (для водяной разновидности устройств);
  • поломка ТЭНа (для электрических приборов).

Произошла поломка водяного полотенцесушителя из нержавеющей стали

Неисправности, с которыми можно столкнуться, используя водяной полотенцесушитель в ванной:

  • Наличие коррозии в корпусе трубы или повреждение участка соединения (шва) на устройстве. Из-за этого наблюдается появление протечек в месте повреждения трубы.
  • Внутри водопроводной системы произошёл резкий перепад давления.
  • Высокая степень износа герметизирующих элементов в местах соединения прибора с системой водоснабжения или отопления.
  • Механические повреждения.
  • Скопившийся водный камень и другие отложения внутри трубы.
  • Воздушная пробка в системе.

Сломался электрический

Что касается электрических полотенцесушителей, все неисправности можно разделить на две категории:

  • связанные с неполадками в системе цепи;
  • относящиеся к неисправностям самого оборудования.

В первом случае сначала визуально осматривают прибор и розетку, к которой он подключён, на наличие видимых дефектов.

Если таковых нет, приступают к детальной диагностике проводки и устройства. Поломки могут быть связаны с неисправностью розетки, когда, например, отсутствует ток. В такой ситуации заменяют розетку.

Если причина в неисправном ТЭНе, его требуется заменить. Необходимые действия в зависимости от типа устройства:

  • Для приборов, в которых отсутствует жидкость (теплоноситель) или же ТЭН и теплоноситель отделены друг от друга, откручивают неисправный ТЭН и присоединяют новый.
  • Если устройство относят к «мокрому» типу, в которых греющий элемент контактирует с теплоносителем, снимают устройство, переворачивают, откручивают вентиль и сливают теплоноситель. Затем выкручивают все крепёжные элементы и заменяют неисправный ТЭН.

Справка! в некоторых случаях поломка электрического полотенцесушителя объясняется наличием загрязнений внутри системы и требует чистки. Устанавливают неисправность по области прогревания устройства: полотенцесушитель нагревается только в районе расположения ТЭНа.

Рекомендации по монтажным работам

Эффективность работы полотенцесушителя зависит от правильной его установки. Чтобы избежать в дальнейшем проблем с эксплуатацией устройства рекомендуется в процессе монтажа учитывать такие рекомендации:

  1. Диаметр трубопровода не должен превышать сечение самого полотенцесушителя. Соблюдение такого требования позволяет предотвратить повышение давления на сужающихся участках.
  2. Установка переходников при наличии разного сечения трубопровода и патрубков допускается, если диаметр сушки для полотенец меньше труб. Нарушение такого порядка установки может стать причиной значительного повышения давления в устройстве, что приведет к аварийной ситуации.
  3. Для удаления из устройства воздуха, обеспечения нормального рабочего процесса, а также возможности ремонта рекомендуется устанавливать байпас. Чтобы не нарушить хорошую циркуляцию теплоносителя, на перемычке нельзя устанавливать запорную арматуру.
  4. От поверхности стены к полотенцесушителю необходимо соблюдать дистанцию в 4 сантиметра. Если диаметр труб устройства превышает 25 миллиметров, то следует увеличить до 7 сантиметров.
  5. Расположение нижней части сушки от пола должно соответствовать 90 сантиметров. Оптимальной высотой считается показатель 120 сантиметров.

Специалисты рекомендуют при монтаже полотенцесушителя использовать материалы одного происхождения. Соединение разных металлов может привести к процессу разрушения конструкции. Исключить возникновения проблем с коррозией на стыках помогут прокладки из тефлона.

Способ установки полотенцесушителя в частном доме зависит от типа выбранного устройства и сложности его конструкции. Учитывая все требования монтажа сушку для полотенец можно подключить самостоятельно.

Сварка полипропиленовых труб

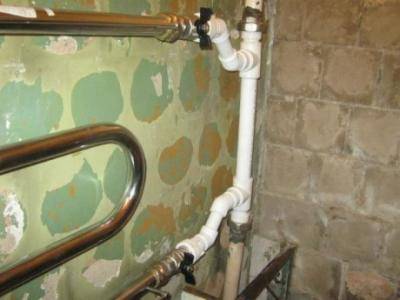

Подключать полотенцесушитель будем с помощью полипропиленовых труб. Почему именно полипропилен? Это самый оптимальный вариант.

Самые распространенные материалы для подводящих труб – это сталь, медь, и полипропилен:

  • Стальные трубы имеют большой вес, подвержены коррозии, для монтажа требуется сварочный аппарат.
  • Медные не ржавеют, но очень дороги и монтируются методом пайки.
  • Полипропиленовые не подвержены коррозии, дешевы, имеют небольшой вес. Армирование специальным волокном значительно увеличивают их прочность и стойкость к высоким температурам. Наличие разнообразных фитингов позволяет легко соединять полипропилен с металлическими трубами. Монтировать их очень просто. Для этого существуют специальные сварочные устройства, которые можно освоить буквально за полчаса и свободно делать качественные соединения. К тому же эти устройства можно взять напрокат в большинстве магазинов, торгующих пластиковыми трубами и строительными материалами. Стоит эта услуга примерно 400 рублей в сутки.

Подробнее о пайке и монтаже полипропиленовых труб можно почитать здесь.

Демонтаж водяного полотенцесушителя

Перед снятием водяного нагревательного устройства производится перекрытие подачи воды локально или во всем доме. В местах резьбовых соединений ключами откручивают крепления, предварительно подставив ведро для стока воды. Если сделать это невозможно из-за прикипания поверхностей, нагреватель срезают болгаркой так, чтобы оставался небольшой участок трубы, на котором можно нарезать новую резьбу. Затем полотенцесушитель снимают с кронштейна, а на его место устанавливают новый. Однако если трубы сильно проржавели, то их следует полностью заменить на новые металлопластиковые. Для этого их срезают до целого участка, а затем при помощи соединительных муфт создают соединение с новыми трубами.

Подключение полотенцесушителя в загородном доме

Условия частного дома более благоприятные для установки сушилки. При наличии автономной системы подачи, здесь более чистая вода. Можно покупать импортный ПС, боящийся накопления осадка.

Обычно в таком доме под ванну отводят достаточно большое помещение, что расширяет границы выбора агрегата по габаритам и форме. А на работы по подключению не нужно разрешение соседей.

Независимо от того, куда вы собрались подключить полотенцесушитель — в отопительную систему или в ГВС дома не обойтись без врезки прибора в трубы

Сама схема подключения аналогична используемой в многоквартирном доме. Необходимо помнить, что прибор следует подключать исключительно по ходу потока воды. При длине подводки до 50 см, трубы располагайте горизонтально, при большей — делайте уклон по всей длине.

Соблюдайте расстояние между стеной и водяной трубой. При диаметре трубопровода 4-5 см, выбирают расстояние от 5 до 5,5 см. Когда значение диаметра меньше 2,3 см, то этот промежуток уменьшают до 3,5 см.

Учитывая температурные деформации, которым подвержены горячие трубы, закреплять ПС на опорах методом сварки нельзя, крепление должно быть свободным.
