Использование заклепок для клепания металла и других материалов

Заклёпочник

  Клёпальник (он же заклёпочник) – это инструмент используемый для неразъёмного крепления и фиксации элементов из листовых металлов при помощи заклёпок.

  Для работы данным инструментом не нужны какие либо навыки. Он удобен и довольно прост в применении.

  При работе клёпальником не требуется доступ к двум сторонам скрепляемых деталей. Достаточно просто просверлить в нужном месте отверстие, после чего зафиксировать заклёпку. Благодаря этому, процесс клепания является довольно быстрым и простым.

Заклёпки

  В строительстве самыми применяемыми являются вытяжные заклёпки. Они доступны (можно приобрести в любом строительном магазине и рынке), просты в применении и вполне обеспечивают надёжное неразъёмное соединение материалов.

  Вытяжные заклёпки различают по размеру и типу материала, используемого для изготовления заклёпок.

  Материал заклёпки, это крайне важный фактор. Выбор заклёпок по материалу напрямую зависит от вида материала скрепляемых деталей и окружающей среды, в которой будет находиться крепление.

  Материалы изготовления заклёпок могут быть следующие:

  • Оцинкованная сталь.
  • Алюминий. Есть чистый аллюминий и его варианты: анодированный, лакированный.
  • Нержавеющая сталь. А2 – устойчива к ржавлению, А4 – устойчива к коррозии и кислотной среде (применяется в химической промышленности). Или импортные аналоги, например, DIN 7337. Нержавейка является одним из самых распространённых и прочных материалов.
  • Медь – Медные заклёпки применяются для скрепления материалов из меди.
  • Медно-никелевый сплав (монель). Содержит 70% никеля, 30% меди.

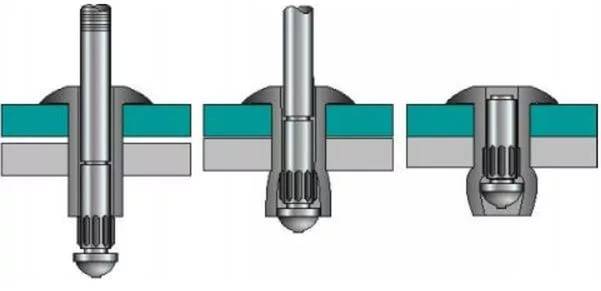

  Вытяжная заклёпка представляет собой трубку со шляпкой. Внутри конструкции предусмотрен стальной стержень, один из концов которого слегка расширяется. Заклёпочник тянет стержень, благодаря чему трубка постепенно расширяется. Когда усилие становится максимальным, происходит откусывание стержня.

  В вытяжных заклёпках процесс деформации гильзы осуществляется с помощью стержня с утолщением на конце, запрессованного внутрь тела крепежной втулки. Для того чтобы осадить тело заклёпки, её торец упирают в опорную поверхность заклёпочника, после выравнивания центральный стержень с усилием вытягивают на несколько миллиметров. В результате стенки гильзы деформируются, образуя достаточно прочное неразъёмное соединение. Хвостовик стержня чаще всего обламывается или обрезается по уровню среза гильзы.

Назначение

Вытяжные заклёпки служат для соединения листового материала и требуют наличия доступа к рабочей поверхности только с одной из сторон. В этом заключается одно из главных их отличий от традиционных «молотковых» моделей. Монтаж заклёпок производится в просверленное отверстие при помощи специального инструмента, который может быть как ручным, так и пневмоэлектрическим. Соединения, выполненные при помощи вытяжных заклёпок, являются очень прочными и долговечными. Кроме того, детали легко монтируются и отличаются высокой устойчивостью к агрессивному воздействию химических веществ, высоких температур и влажности.

Благодаря универсальности и надёжности, сфера применения вытяжных заклёпок достаточно обширна. Детали активно применяются в судо-, авиа- и машиностроении, текстильной промышленности и строительстве. При работах на объектах повышенной опасности заклёпки выступают в качестве альтернативы сварочным соединениям. Кроме того, заклёпки широко используют при ремонте частей и механизмов в труднодоступных местах и на пожароопасных объектах. Помимо соединения элементов из чёрных и цветных металлов, вытяжные заклёпки способны соединять пластик и текстиль в любых сочетаниях. Это позволяет широко использовать их в электротехнических работах и активно применять при изготовлении одежды, текстильных товаров народного потребления и резервуаров.

Виды заклепок и заклепочников

Профессиональный заклёпочный инструмент — дорогостоящее, да и ненужное приобретение для домашнего мастера, если принять во внимание его мощность, которая вряд ли пригодится в бытовых целях. При желании вместо него для решения тех же задач можно использовать приспособление, изготовленное своими руками из подручных средств

По способу воздействия на заклепку клепальники можно классифицировать на несколько групп:

  • Ручные. В основу их работы положен принцип рычага, который оказывает силовое воздействие на заклепку с целью ее деформации. Выглядит такой инструмент как обычные плоскогубцы или пассатижи. Одноручные версии заклепочников рассчитаны на работу с заклепками диаметром до 5 мм, а двуручные — 6,4 мм.
  • Пневматические. Рабочий процесс осуществляется за счёт использования силы сжатого воздуха. Поскольку работа таким заклепочником возможна лишь вместе с компрессором, его можно использовать для решения весьма ограниченного круга задач. Современные версии инструмента отличаются компактными размерами, что делает их похожими на ручные модели и позволяет использовать для проведения работ различного масштаба. Пневматические заклепочники главным образом применяются на промышленных производствах.
  • Пневмогидравлические. В них демонтаж заклепки обеспечивает поршень гидравлической системы, который во время движения заставляет поступательно перемещаться шток с резьбой.
  • Аккумуляторные. Их работу обеспечивает источник постоянного тока, который позволяет пользоваться ими длительное время в автономном режиме.

В свою очередь, можно классифицировать и резьбовые заклепки. По материалу изготовления их можно разделить на стальные, медные и алюминиевые. Каждая из этих разновидностей имеет свою длину и диаметр

Именно на эти параметры и нужно обращать внимание для выбора наиболее подходящего типа инструмента. Так, для ручного резьбового заклепочника рекомендуется использовать алюминиевый или медный крепёж

Механизм и технология клепки

Устройства подразделяют на пневматические, механические, пневмогидравлические. Каждый тип имеет свой принцип работы и область применения. Если обобщить все процедуры, то использование такого агрегата не составит сложности. Приходится сделать элементарные действия:

Подготовить составляющие компоненты. Они должны подходить друг к другу по диаметру.
После чего их кладут на дерево, закрепляют. Намечают отверстия для крепления

Важно проявить точность, чтобы последующие шаги были безошибочными.
Дальше при использовании сверла делается отверстие требуемого диаметра. Не всегда этот этап необходим.
После крепеж фиксируется в заточник.
На верхнюю часть ставится заклепочник.
Только после этого делается резкое, сильное сжатие

Бывает так, что с первого раза ничего не выходит. Тогда процесс повторяется.

Процедура кажется простой, но у многих возникают проблемы. А как поступать, если нет такого прибора под руками? Как заклепать резьбовую заклепку без использования специнструментов? Вполне можно с этим справится, но стоит брать за основу полезные рекомендации.

Преимущества изделий

По сути, резьбовые заклепки — гибриды традиционных гаек. Но не нужно их путать с вытяжными. Они имеют достоинства, в числе которых:

  • простота проведения монтажных работ;
  • можно надежно соединять компоненты с хрупких материалов или такие, что имеют незначительную толщину (листовой металлопрокат), ведь гайка-заклепка не приведет к деформациям;
  • если толщина изделий в совокупности превышает длину крепежей, то делают одностороннюю фиксацию, без сквозного прохода, при этом качество работы не будет низким.

Разновидности резьбовых заклепок

Ассортимент довольно широкий, существует множество классификаций крепежей. Так, они могут иметь плоскую или потайную головку, гаечную либо винтовую резьбу, круглую или шестигранную ножку (не допускает проворачиваний в посадочных гнездах)

Если принимать во внимание предназначение, то могут быть:

  • электропроводящими;
  • имеющими повышенное усилие (возможно, вдавливание либо растяжение);
  • для высокогерметичных соединений;
  • с увеличенными головками;
  • с нанесением дюймовой резьбы;
  • со специальными метками (для проведения визуальной идентификации);
  • с виброизоляцией.

Материалы, используемые для производства

Рассматриваемые крепежи могут иметь различные бортики. Чтобы получить обычные соединения, покупают гайки, имеющие стандартные бортики. Если следует получить незначительный зазор между деталями, лучше воспользоваться метизами с уменьшенными или потайными бортиками. Стоит учесть, что перед началом установки выполняется процедура зенкования отверстий, в которые будут посажены заклепки.

Резьбовые гайки-заклепки могут выпускаться из нескольких видов металла, в частности:

  1. Из углеродистой стали. Для выпуска универсальных изделий и создания стандартных соединений.
  2. Из нержавейки. Производство метизов, которые будут эксплуатироваться при высокой температуре либо в местах с высоким уровнем влажности.
  3. Из алюминия. Такие заклепки отличает незначительная масса и отличные антикоррозионные свойства.
  4. Из бронзы. Этот металл задействуют, если нужны крепежи с незначительными показателями искрообразования.

Как выбрать качественный прибор

Почему актуальным остается вопрос, как выбрать заклепочник? Ведь несмотря на то, что инструмент относится к категории ручных, он имеет достаточно высокую стоимость. Чтобы сэкономить, многие покупатели решаются на отчаянный шаг — выбирают дешевые модели. В итоге прибор очень быстро выходит из строя, и получается, что деньги были потрачены впустую. Не стоит также покупать дорогие модели, так как окажется, что инструмент попросту будет большую часть времени лежать на полке в гараже. Что учитывать при выборе ручного заклепочника — имеются такие нюансы:

Материал корпуса прибора — не покупайте пластиковые модели. Как бы красочно их не описывали производители и продавцы, но такие инструменты являются игрушкой, которые подходят только для детей. Выбирать устройства нужно только из качественной стали. Тип используемой стали добросовестные производители указывают в техническом описании
Сколько весит инструмент — хороший резьбовой заклепочник имеет соответствующий вес, что позволяет использовать его для соединения заклепок диаметром 12-14 мм

Комплектация — обычно хорошие и качественные приборы продаются в комплектации со сменными головками, а также расходными материалами

Кроме того, устройства располагаются в специальных пластиковых, металлических или деревянных кейсах, что упрощает не только их хранение, но и транспортировку

Производитель — это очень важно, так как сегодня на рынке появляются разные производители с неизвестной репутацией. Испытывать судьбу не рекомендуется, поэтому выбирайте заклепочники таких производителей, как Kraftool, Matrix, Gross, JTC, Stayer и другие

Это интересно! Если инструмент планируется применять часто, тогда предпочтение стоит отдать усиленным заклепочникам. Они стоят дороже обычных, однако служат дольше, и предназначены специально для длительного использования.

https://youtube.com/watch?v=LECRsPZ5oAA%3F

Делая вывод о том, какие бывают заклепочники ручного типа, надо сказать, что для домашнего использования вполне хватит стяжных моделей. Резьбовой прибор также может пригодиться, но только если планируется работать с листовой сталью. Правильное хранение и использование позволит увеличить срок службы даже бюджетной модели инструмента.

Определение длины заклёпки с протяжкой

Длину заклёпки с протяжкой можно определить с помощью следующей таблицы, в зависимости от толщины скрепляемых материалов (производитель настоятельно не рекомендует применять заклёпки для склёпывания материалов толщиною менее нижнего рекомендуемого предела и выше верхнего предела).

Заклёпки резьбовые

Резьбовые заклёпки, хотя и были изобретены почти одновременно с заклёпками с протяжкой, но широкое распространение получили только в последнее время.

Резьбовая заклёпка представляет собой гибрид пустотелой заклёпки и гайки, поэтому второе название таких заклёпок — гайки клепальные. Вообще-то единства в названии нет — называют также гайка-заклепка, заклепка с резьбой, заклёпочная гайка. Такой кавардак с названиями объясняется отсутствием стандарта ISO или DIN на данный вид крепежа. Конструктивная особенность клепальных гаек обуславливает их двойное назначение: с их помощью можно как склёпывать между собой листовые материалы, так и просто создавать точки резьбового крепления на тонкостенных элементах конструкции. Удобство установки заклёпок связано с отсутствием необходимости доступа с обратной стороны конструкции — так называемая «установка вслепую». При установке не повреждается уже обработанная поверхность детали, например, с покрытием, окраской.

По форме бурта (головки) гайки клепальные делят на:

  • с плоским цилиндрическим буртом (нормальным и уменьшенным)
  • с потайным буртом (нормальным и уменьшенным)

По конструкции заклёпки резьбовые разделяют на открытые — со сквозным отверстием, и глухие — закрытые с одной стороны.

По форме наружной поверхности резьбовые заклёпки делят на:

  • гладкие
  • рифлёные
  • шестигранные
  • полушестигранные

Установка, как и в случае с заклёпками отрывными (вытяжными) осуществляется с помощью специализированного инструмента — щипцов для клепальных гаек — заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические.

Типы заклепок и применимость такого крепежа сегодня

Такой способ крепления деталей является неразъемным, составляет конкуренцию самым распространенным методам соединения металлических деталей – сварке и склеиванию частей. Ведь зачастую эти два подхода неуместны, потому что поверхности не могут выдержать высокие температуры или должны остаться подвижными, либо деталь не должна претерпевать структурные метаморфозы, как это происходит под пламенем горелки. Особенно это критично, если скрепляемые части из разных материалов, их поведение может быть непредсказуемо в условиях сварки.

Само соединение может выглядеть по-разному, причем влияют на это не только виды заклепок, но и будущие условия эксплуатации изделия. Просто прочное крепление будет выдерживать силовые нагрузки (удары, вибрации), но при этом не обременяется герметичностью, а вот плотные клепочные соединения не должны пропускать воду и воздух, правда, это их свойство имеет пределы, возможно это только при невысоких давлениях. На качество шва влияет и его рядность, довольно часто прибегают к многорядовым расположениям заклепок, причем разместить их можно цепным или шахматным образом.

Работу по сборке можно производить вручную, так делалось раньше, а можно использовать специальные приспособления. Сегодня выбор их довольно велик, начиная от ручных, заканчивая электрическими заклепочниками. Но все сводится к одному алгоритму: проделывается отверстие в деталях, туда продевается заклепка, и производится фиксация определенным приемом. Последняя стадия как раз и является основанием для классификации заклепок, которая сегодня все еще расширяется.

Преимуществами заклепочного соединения являются неагрессивность, как механическая, так и химическая, способность крепления разнородных материалов, причем разных не только по природе, но и по толщине, не провоцирование механических напряжений в конструкции. Но многих смущает трудоемкость, которая даже с использованием спец.инструмента для заклепок требует предварительного проделывания отверстий, также дополнительной головной болью становятся последующие заботы о герметизации полученных швов. А в массовом производстве такой способ крепления сопровождается сильным продолжительным шумом, отрицательно влияющим на здоровье трудового коллектива.

Это интересно: Элементы художественной холодной ковки и детали орнамента: рассматриваем по порядку

Заклепки стальные

Заклепки вытяжные стальные

Заклепка вытяжная стальная (оцинкованная сталь/пассивированная сталь) со стандартным бортиком, Bralo

  Стальные вытяжные заклепки со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

 подробнее

Заклепка вытяжная стальная (оцинкованная сталь/пассивированная сталь) с потайным бортиком, Bralo

  Стальные вытяжные заклепки с потайным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала. Заклепка с потайным бортиком – после заклепывания образует ровную поверхность, т.к. головка заклепки не выступает над поверхностью материала.

 подробнее

Заклепка вытяжная стальная (оцинкованная сталь/пассивированная сталь) с широким бортиком, Bralo

  Стальные вытяжные заклепки с широким буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

Заклепка с широким бортиком – используется для более равномерного распределения давления на большую площадь материала, что снижает риск его растрескивания и прочих деформаций.

 подробнее

Заклепка вытяжная стальная закрытая (пассивированная сталь/пассивированная сталь) со стандартным бортиком, Bralo

  Стальные закрытые вытяжные заклепки со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

 подробнее

Усиленная заклепка, вытяжная стальная (оцинкованная сталь/пассивированная сталь) со стандартным бортиком, Bralo

  Стальные усиленные вытяжные заклепки со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

 подробнее

Вытяжная усиленная заклепка, стальная (оцинкованная сталь/пассивированная сталь) с потайным бортиком, Bralo

  Стальные усиленные вытяжные заклепки с потайным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

 подробнее

Заклепка многозажимная вытяжная стальная (оцинкованная сталь/оцинкованная сталь) со стандартным бортиком, Bralo

  Стальные вытяжные многозажимные заклепки со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

 подробнее

Заклепка вытяжная стальная для мягких материалов (пассивированная сталь/пассивированная сталь) со стандартным бортиком, Брало

  Стальные вытяжные заклепки для мягких материалов со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

 подробнее

Заклепка вытяжная стальная для тонких материалов (пассивированная сталь/пассивированная сталь) со стандартным бортиком, Bralo

  Стальные вытяжные заклепки для тонких материалов со стандартным буртиком применяются для неразъемного соединения тонколистовых металлов и других твердых материалов. Доступ при установке заклепок необходим только с одной стороны материала.

 подробнее

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   Крановщикам и стропальщикам

Публикация:

   Заклепочные соединения

Читать далее:

   Сварные соединения

Заклепочные соединения

В каких конструкциях применяются заклепочные соединения?

Заклепочные соединения применяются в тех конструкциях н машинах, которые воспринимают сильные вибрационные или большие повторноударные нагрузки, а также в конструкциях, части которых изготовляются из несвариваемых материалов.

Что такое заклелочный шов?

Рекламные предложения на основе ваших интересов:

Заклепочный шов — это неразъемное соединение частей сооружения, машин или механизмов с помощью заклепок.

Как подразделяются заклепочные швы в зависимости от расположения соединяемых узлов или деталей?

В зависимости от расположения соединяемых деталей и узлов заклепочные швы подразделяются на швы внахлестку, в которых край одного листа или узла накладывается на край другого, и на швы встык, в которых соединяемые детали своими торцами плотно привыкают друг к другу и соединяются с помощью одной или двух накладок.

Как располагаются заклепки в заклепочных швах?

Заклепки в заклепочных швах располагаются в один, два и более рядов, поэтому заклепочные швы называют однорядными — если заклепки расположены в один ряд; двухрядными — если заклепки расположены по шву в два ряда и многорядными — если заклепки по: шву располагаются в несколько рядов. Как подразделяются заклепочные швы по назначению?
По назначению заклепочные швы подразделяются на прочные и плотные (прочноплотные), причем прочные заклепочные швы служат для восприятия внешних нагрузок, а плотные (прочноплотные) — для обеспечения плотности соединения в некоторых котлах, сосудах и т. д.

Что называется заклепкой?

Заклепкой называется металлический стержень круглого поперечного сечения с головкой на одном конце, которая называется накладкой. Вторая головка заклепки выполняется во время клепки н называется замыкающей.

Из какого материала изготовляются заклепки?

Заклепки изготовляются из углеродистых сталей Ст. 2, Ст. 3, 10КП, 20КП и др., подобных им, а в конструкциях, где требуются заклепки из легированной стали, их делают из стали 09Г2 или нержавеющей стали Х18Н9Т. Кроме того, для склепывания деталей из цветных металлов и нх сплавов применяются заклепки марок МЗ, Л62, АД1, Д18П также из цветных металлов и сплавов.

Как различают заклепки по форме их головок?

По форме головок различают заклейки с полукруглой головкой, заклепки с потайной головкой н заклепки с полупотайной головкой. Наиболее широкое применение получили заклепки с полукруглой головкой.

Какие известны способы клепки?

Известны холодный и горячий способы клепки: Холодную клепку выполняют заклепками диаметром до 10 мм без их нагрева.

Горячая клепка производится заклепками диаметром более 10 мм с нагревом заклепок до определенной температуры.

Заклепочный шов можно сделать вручную—слесарным молотком, механизированным способом — пневматическими клепальными молотками и машинным способом — на стационарных клепальных машинах.

Читать далее: Сварные соединения

Категория:
Крановщикам и стропальщикам

Резьбовые заклепки и их виды

Резьбовые заклепки часто их называют гаечные заклепки, заклепки с внутренней резьбой, заклепки гайки или бонки. Заклепки такого типа представляют из себя втулку с внутренней резьбой выполненной примерно на половину длины и не большим фланцем (бортиком) необходимым для надежного крепления заклепки в металле. Изготавливают такие заклепки из различных материалов таких как оцинкованная сталь, нержавеющая сталь, алюминиевые сплавы и EPDM резина. Помимо материала резьбовые заклепки отличаются диаметром резьбы а так же формой корпуса и видом бортика.

Назначение

Предназначение гаечных заклепок это создание резьбы в металле толщина которого может быть от 0,3 мм до 6,0 мм, для последующего соединения деталей при помощи винтов или болтов.

Установка резьбовых (гаечных) заклепок

Для правильной установки резьбовых заклепок используют специальный инструмент так называемые резьбовые заклепочники. Резьбовой шток заклепочника ввинчивается в гаечную заклепку и заклепка помещается в заранее подготовленное отверстие в базовом материале. (Диаметр отверстия зависит от размера заклепки и определяется по каталогу src=»https://krepmix.ru/upload/medialibrary/554/55455cc59e562b1862996d9fc4d5b627.png» class=»aligncenter» width=»672″ height=»457″ Далее резьбовой стержень втягивается в корпус заклепочника и часть заклепки не имеющая внутренней резьбы деформируется надежно фиксируя заклепку в отверстии. (Длина заклепки подбирается по каталогу производителя в зависимости от толщины материала в который ее нужно установить)

После установки резьбовой стержень заклепочника выкручивается из заклепки, на этом процесс установки завершен.

Основные преимущества резьбовых заклепок

  • При помощи гаечных заклепок можно создать резьбу в тонких листах металла толщиной от 0,3 мм, при этом доступ к месту установки заклепки нужен только с одной стороны что позволяет их применять для создания резьбы в различных полых профилях и трубах.
  • Установка таких заклепок происходит полностью механическим способом без применения сварки.
  • При необходимости покраски деталей в которых нужно создать резьбу гаечные заклепки могут быть установлены после окраски, что избавляет от лишних операций на производстве по очистки резьбы или ее защиты перед покраской.
  • Ремонтопригодность, если резьба в заклепке повреждена, то такую заклепку можно заменить путем высверливания сверлом того же диаметра что и отверстие под эту заклепку.

Формы корпуса резьбовых заклепок

Цилиндрические

Самый распространенный вид резьбовых заклепок бывают без насечки гладкие и с насечками, специальным рифлением расположенным вдоль корпуса заклепки и препятствующим её проворачиванию. Устанавливаются в круглое отверстие определенного диаметра.

Шестигранные и полушестигранные

Заклепки с такой формой корпуса применяются в местах где необходимо исключить возможность проворачивания заклепки в процессе эксплуатации. Для правильной установки заклепки отверстие в металле должно иметь шестигранную форму.Глухие (закрытые) Закрытые резьбовые заклепки защищают резьбу и внутреннюю часть изделия от попадания жидкостей и грязи, глухими бывают цилиндрические, шестигранные и полушестигранные заклепки.

Лепестковые

Применяются для установки в мягких или хрупких материалах таких как пластик. За счет своей формы образуют гораздо большую площадь соприкосновение с основанием чем стандартные резьбовые заклепки.

Виды бортика резьбовых заклепок

Стандартный бортик (цилиндрический бортик) Бортик такой формы увеличивает площадь прижимной поверхности и после установки резьбовой заклепки на поверхности металла остается видимая часть бортика в форме шайбы толщиной от 0,8 до 2 мм и с внешним диаметром от 8 до 23 мм, в зависимости от диаметра резьбы заклепки.Уменьшенный бортик (уменьшенный потайной бортик) Используется когда нужно после установки резьбовой заклепки получить максимально ровную поверхность, благодаря своей небольшой толщине подходит для монтажа в потай на металлах толщиной от 0,3 мм без применения зенковки.Потайной бортик Резьбовые заклепки с потайным бортиком позволяют после установки получить идеально ровную поверхность, высота бортика от 1,5 до 2 мм. Для правильной установки заклепок с потайным бортиком зенковка отверстий обязательна.

3 Какие бывают вытяжные заклепки

В зависимости от того, какими характеристиками должны обладать крепления, подбирается тип крепежа. На данный момент промышленностью выпускаются следующие виды метизов:

  1. Комбинированные. Используются для обеспечения неразъемных соединений деталей из твердых и особо твердых материалов, а также для тонколистовых материалов. Комбинированная заклепка является одной из наиболее распространенных при монтажных работах. Она обеспечивает прочное крепление, которое способно выдержать большие нагрузки.
  2. Герметичная вытяжная заклепка. Герметичные метизы — узкоспециализированный крепеж, который наиболее часто используют в судостроении. Конструктивной особенностью такого крепежа является запаянный конец со стержнем. Наиболее часто такие метизы делают из меди, однако, для ряда гражданских судов и лодок могут применяться и алюминиевые, а для креплений на промпроизводствах — и из нержавейки.
  3. Многозажимные. В отличие от остальных типов, они имеют несколько (от 2 до 5) расклепочных участков. Такие метизы применяются для крепления 3 и более элементов конструкции для подвижного соединения. Между каждыми 2 элементами будет находиться расклепанный участок. Их можно монтировать, используя специальный инструмент (например, пистолет для вытяжных заклепок).
  4. Стоит также выделить усиленные вытяжные метизы. Это та же вытяжная, только ее цилиндр имеет более толстые стенки. Наиболее часто встречается алюминиевая усиленная заклепка.

Герметичный метиз для судостроения

Существует еще множество видов крепежа, которые отличаются по длине и форме стержня, однако, заострять внимания на них не будем, потому что их можно отнести к одной из перечисленных категорий.

Это интересно: Литьё алюминия в домашних и промышленных условиях: описываем со всех сторон

1 Существующие виды клепок – типы и назначение

Что собой представляет этот крепеж? Изначально, исторически, это металлический стержень, реже – пластинка. Всегда с закладной головкой с одной стороны (шляпкой, ограничивающей движение элемента в отверстии) и замыкающей – на другом конце. Впервые использовался для изготовления доспехов, таких как латы и кольчуги, а также для соединения некоторых элементов холодного и раннего огнестрельного оружия. Если закладная головка имеется изначально, то замыкающая возникает вследствие процесса осадки (расклепывания) или же при помощи специального инструмента за счет деформации вытяжным стержнем. Логично, что осадка применяется к литым или штампованным, цельнометаллическим элементам, а деформация стержнем возможна только при использовании пустотелых (трубчатых) вытяжных заклепок. Также существуют взрывные и разрезные варианты.

Разнообразные виды заклепок

Итак, мы знаем, что рассматриваемые нами крепежные элементы являются неразъемными, что обеспечивает зачастую высокую надежность. Но прочность соединения зависит в первую очередь от материала, поэтому мы сначала рассмотрим разновидности клепок именно по этой характеристике. Наиболее распространенные – алюминиевые крепежи, во многих производственных процессах, а также в ряде ремесел используются медные и латунные стержни. Все эти материалы не имеют высокую степень надежности и годятся лишь там, где нет больших нагрузок, для крепежа декоративных деталей. Помимо прочего, существуют стальные клепки, в том числе и из нержавейки, они обеспечивают достаточно прочное соединение и пригодны даже для сборки несущих конструкций и машиностроения.

Классические (сплошные) заклепки

Классические заклепки являются самыми старыми и наиболее надежным типом механических крепежных изделий. Они требуют заранее подготовленного отверстия и доступа к соединению с обеих сторон. До установки классическая заклепка состоит из цилиндрического стержня и головки на одном из концов

Часто классические заклепки называют просто сплошными заклепками. Сплошные заклепки классифицируют по форме головки и форме стержня. Наиболее часто применяются сплошные заклепки с круглой и плоской головками, а иногда также с потайной головкой. Кроме полностью сплошных стержней применяют также полу-трубчатые и трубчатые (полые) стержни заклепок, чтобы снизить усилия, которые требуются для формирования второй головки. Характеристики заклепочного соединения, в том числе, прочностные, значительно зависят от типа заклепки, ее материала и формы.

(рисунок 1).

Рисунок 1 — Различные виды головок и стержней сплошных заклепок

При установке сплошной заклепки из ее стержня путем пластического деформирования формируется вторая, стягивающая материалы, головка. Поскольку установленная заклепка имеет головки по обе стороны соединения, она может нести растягивающие нагрузки (вдоль своей оси), однако предназначена в основном для сопротивления нагрузкам на срез (перепендикулярно оси). Болты и винты, напротив, предназначены, в первую очередь, для сопротивления растягивающим нагрузкам .

Процесс установки заклепки зависит от типа стержня заклепки. Стержень сплошной заклепки расширяется в отверстии в ходе клепки и полностью заполняет его, что и обеспечивает плотное и надежное соединение ( рисунок 2). В случае полу-трубчатой заклепки задняя часть стержня развальцовывается и создает усилия, которые сжимают материалы вместе, а диаметр стрежня внутри отверстия остается практически без изменений. Поэтому часто полу-трубчатые и трубчатые заклепки применяют для создания оси между элементами, которые поворачиваются относительно друг друга.

В алюминиевых конструкциях применяют почти исключительно алюминиевые заклепки с холодной установкой, то есть без предварительного их нагрева. Их применяют там, где требуется надежность и безопасность, например, в несущих конструкциях самолетов, а также в критичных автомобильных компонентах.

Рисунок 2 — Установка сплошной заклепки
