Подготовительные работы перед монтажом стеновых полотен
- Подготовка материала начинается с того, что происходит удаление защитное пленки с поверхности полотна.
- Чтобы сохранить антикоррозионное покрытие в целости и сохранности, рекомендуется класть материал только на деревянные или пенопластовые прокладки.
- Следует осмотреть замковые части облицовки — утеплитель ни в коем случае не должен выступать. Если он всё-таки выступает, нужно устранить недостаток с помощью деревянного скребка.
Защитная пленка удаляется только перед установкой облицовки
Защитная плёнка на замковых поверхностях удаляется непосредственно перед началом работ — не нужно делать этого заранее. Защитную плёнку следует убрать и с таких мест, как поверхность прилегания к каркасу и крепежи.
Материал размещается на стройплощадке так, чтобы быстро и без проблем получить доступ к облицовке, сразу же по мере необходимости.
Возможно, некоторые сэндвич панели придётся резать — об этом моменте мы уже рассказывали выше.
Выполнение крепления
Сэндвич-панели к опорной конструкции крепятся насквозь при помощи подходящих метизов. Необходимый инструмент: дрель и шуруповерт. К стальным и деревянным несущим элементам панели крепятся самонарезающими крепежными элементами с пресс-шайбой. К бетонным основаниям крепление осуществляется с предварительным просверливанием отверстия и установкой в него дюбеля, а фиксация осуществляется саморезами.
Если в качестве метизов используются саморезы из закаленной стали, то под головку самореза необходимо подкладывать шайбу с эластичным уплотнителем.
При выборе метизов учитывается не только материал несущей конструкции, но и толщина панели.
Обратите внимание! Минимальное расстояние от края панели и точки крепления составляет 50 мм!
Еще один важный момент: все метизы должны быть вкручены строго под углом в 90° относительно лицевой части панели. Даже незначительное отклонение при вкручивании самореза считается браком: такая точка фиксация должна быть переделана.

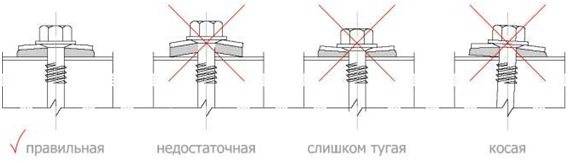

Кроме этого, индикатором правильности выполнения крепления служит уплотняющая шайба: она должна плотно прилегать к поверхности, но не быть вогнутой. На рисунке приведены примеры правильной и неправильной посадки саморезов.
Перед тем, как начать монтаж и фиксацию панелей, с замков и точек фиксации снимается защитная пленка. Полное удаление пленки производится после окончания монтажа.
Технология монтажа сэндвич панелей видео
Сэндвич-панели: правила установки стеновых панелей
Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.
Монтаж
Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.
Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.
Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:
внахлест;
с использованием вытяжных заклепок;
согласно разработанной схеме;
с подгонкой и подрезкой фасонных элементов;
с последующей герметизацией стыков.
Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии
При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)
Основные моменты вертикальной раскладки:
#8212; рекомендуемая длина панелей – не менее 8 м;
#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;
#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;
#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;
#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);
#8212; утепление стыка выполняют монтажной пеной либо минватой;
#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;
#8212; разгрузочные ригели устанавливаются через каждые 9 метров;
#8212; с помощью отвеса проверяют точность монтажа по вертикали;
#8212; обеспечивают контроль плотности прилегания гребня в замках;
#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.
Рекомендации профессионалов
Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.
Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.
Организация узла через стены дома или бани
Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.
Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.
Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:
Более подробно узел вы можете рассмотреть на этой иллюстрации:
Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:
- Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
- Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
- Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
- Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
- Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
- Шаг 6. На выходе из дымохода из стены установите ревизию.
- Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
- Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
- Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.
Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:
Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:
Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:
Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):
Разновидности сендвич панелей
Состоящие из нескольких слоёв сендвич плиты подразделяются на несколько разновидностей, в зависимости от назначения. Как уже было сказано выше, выделяют стеновые, кровельные и оконные модели плит. Фиксация этих изделий производится на специальные саморезы, которые отличаются своей длиной.
Также существуют панели ПВХ, которые используются для откосов при монтаже окон. Установка этих строительных элементов позволяет утеплить конструкцию. Купить сендвичную панель для откосов можно в любом профильном магазине, строительном гипермаркете или заказать через интернет. Цена сэндвич панели для откоса в среднем составляет 300–400 руб.
Особенности сэндвич панелей для стен
Данные панели применяются при облицовке стен дома и для организации внутренних перегородок. С помощью них устанавливаются и несущие конструкции, так как их технические характеристики позволяют использовать плиты для этой цели.

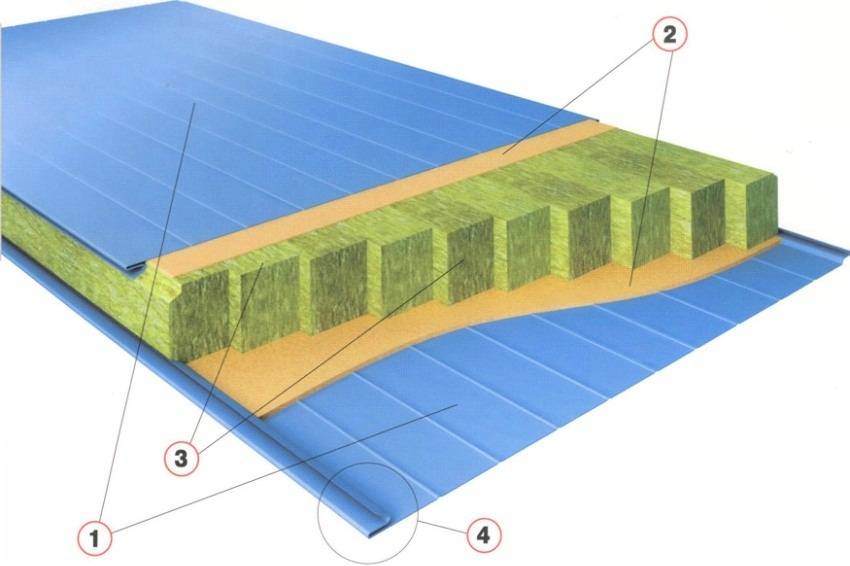

Конструкция стеновой сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение
Для увеличения показателя жёсткости и прочности стеновая модификация облицовывается листами из стали. А также такие плиты имеют высокий коэффициент теплоизоляции и отличаются огнестойкостью.
Кровельные панели и их характеристики
Особенность использования кровельных плит влияет на их технические характеристики. Так как кровельные модели применяются при монтаже крыши, они имеют высокие влагоизоляционные характеристики. Это свойство является очень важным, так как хорошая кровля должна защищать внутреннее пространство дома от атмосферных осадков.
Помимо усиленных водоизоляционных свойств, кровельные модели также отличаются теплоизоляционными качествами. Сэндвич панели, используемые для кровли, удерживают тёплый воздух, который стремится наверх, внутри дома. Это позволяет свести тепловые потери к минимуму. Фиксация кровельных плит производится с использованием саморезов к деревянным брускам.

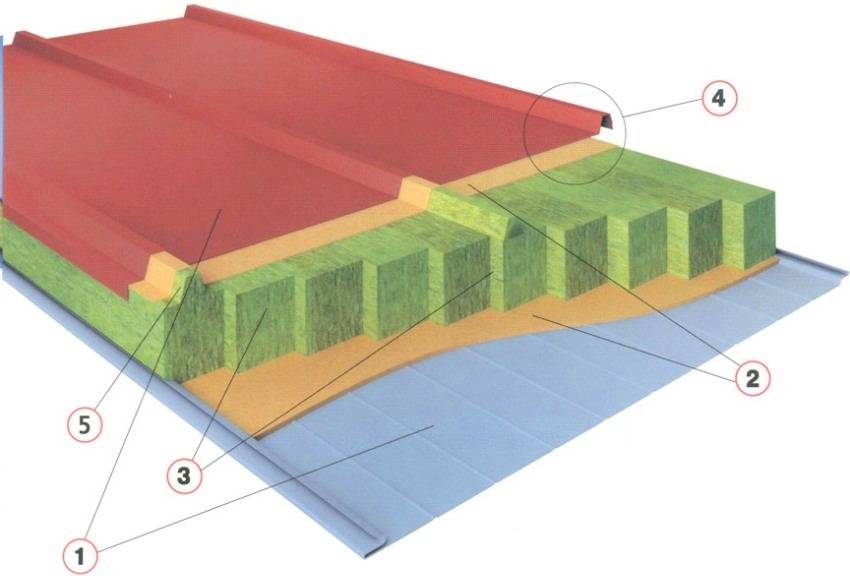

Конструкция кровельной сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение, 5 — трапециевидная ламель из минеральной ваты на основе базальтового волокна
Также стоит сказать, что такие изделия являются шумоизолирующими. Они оснащаются специальными фиксаторными элементами, которые позволяют проводить быструю установку и усиливают защиту от атмосферных осадков. Эксплуатационный срок таких изделий довольно долгий. Ещё одно преимущество использования кровельных сендвич панелей заключается в том, что они не деформируются со временем и не теряют своих свойств.
Угловые сендвичные панели: размеры и цены
Угловые сендвичные элементы применяются для дизайна, а также предохранения углов здания от воздействия низких температур. Очень часто жильцы домов сталкиваются с тем, что плохо изолированные углы постройки промерзают в зимнее время года. Такие плиты могут иметь одну из двух форм:
- прямоугольная;
- закруглённая.
Угловая плита может иметь толщину от 60 до 250 мм, а длина и ширина сендвич панели находится в размерном диапазоне 0,4-3 и 1-1,2 м соответственно.

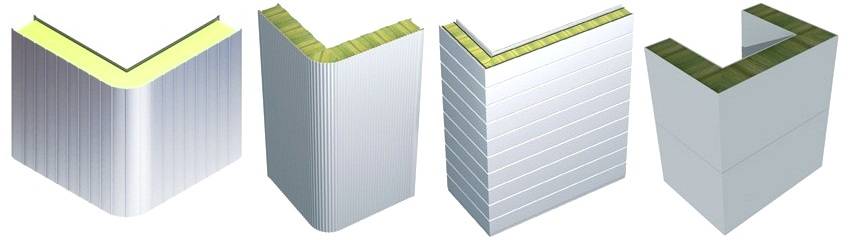

Различные вариации угловых сендвич-панелей
Стоимость угловых панелей с утеплителем из базальтового волокна колеблется в пределах 1500–2500 руб. за 1 м².
Сэндвич-панель: что это такое
Сендвичи, используемые при строительстве домов, состоят из трёх слоёв. Два внешних слоя изготавливаются из одинакового материала, причем наиболее популярным считается оцинкованная сталь. Это связано с высокими техническими характеристиками оцинковки, среди которых: отличная коррозийная устойчивость и резистентность к высоким температурам. Также распространены сендвичи из алюминия и ориентированно-стружечных плит (OSB).
Строение сендвичной панели с внутренним слоем из пенополистирола
Самые распространённые утеплители, которые используются при производстве сендвичных панелей: пенополистирол (ППС), пенополиуретан (ППУ) и минеральная вата. Пенополиуретановые изделия обладают высокими теплоизоляционными показателями и стойкостью к влаге.
Обратите внимание! В некоторых случаях панели производятся с добавлением четвертого слоя, в качестве которого выступает гипсокартон. Добавление последнего в структуру сендвича позволяет усилить огнестойкость конструкции. Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях
Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде
Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях. Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде.
Производство сэндвич-плит из оцинкованной стали и минваты
Эксплуатационная область панелей, выполненных в виде сендвича
Данные строительные элементы практически лишены недостатков, что обуславливает их высокую популярность. Рассмотрим, какие постройки возводятся с помощью сэндвичных плит:
- жилые дома;
- спортивные сооружения;
- офисные и административные здания.
Такие изделия подразделяются по назначению на 3 основные разновидности:
- для стен;
- для кровли;
- для окон.
В первом случае установка строительных элементов выполняется на каркас из металла. Стеновые плиты используются для организации наружной коробки дома, а также внутренних перегородок. Кровельные и оконные сендвичи также используются при монтаже различных сооружений и отличаются от стеновых моделей по техническим характеристикам и стоимости.
Сендвичные панели применяют в строительстве различных зданий
Использование сендвичных плит позволяет выполнить проект в короткий срок за минимальную стоимость. Благодаря небольшому весу таких панелей, исключается необходимость в организации высокопрочного фундамента.
Сэндвич-панели нередко применяются при организации разного рода ограждений, а также для проведения реконструкционных работ на различных строительных объектах. Жёсткие плиты, которые отличаются ребристым внешним слоем, используются для возведения лёгких каркасных конструкций. К таким конструкциям можно отнести, например, гаражи и киоски.
Достоинства и недостатки сендвич панелей
При выборе материала для постройки дома необходимо обращать внимание на все его характеристики. Рассмотрим основные преимущества использования панелей сендвичей:
- высокая скорость строительства, которая позволяет реализовать проект в кратчайшие сроки;
- выгодная стоимость;
- возможность организации не только механической защиты, но и теплоизоляции;
- отсутствие необходимости в дополнительном утеплении здания;
С помощью сендвич плит можно построить здание в кратчайшие сроки
- небольшая масса плит, которая позволяет снизить нагрузку на фундамент постройки. Этот пункт значительно упрощает строительство дома из сендвичных панелей;
- для монтажа таких плит нет необходимости использования специальной строительной техники;
- фасадные панели являются не только материалом для возведения постройки, но и декоративным элементом, поэтому не нужно тратить время на наружную отделку здания.
Полезная информация! Сендвичные панели применяются не только в качестве основного строительного материала, но и могут использоваться для облицовки здания. В этом случае они выступают в качестве дополнительной тепловой изоляции.
Как и любое другое строительное изделие они имеют и некоторые недостатки, на которые следует обратить внимание:
- готовая постройка, выполненная из таких плит, не может противостоять значительным механическим нагрузкам;
- при внутренней отделке комнат необходимо учесть тот факт, что перегрузка сендвич плиты может привести к её разрушению.
Для монтажа крупногабаритных панелей придется использовать специальную технику
Что нам стоит построить дом из сэндвич панелей собственными руками
Также она будет зависеть и от производителя. Если это импортный товар, то соответственно цена будет выше отечественного производства. В среднем цена на рынке России может колебаться в районе 850-10000 руб./м^2.
Структура панелей предполагает наличие облицовочного материала, который обладает высокой степенью жесткости и прочности. Для этой цели подходит металлический профнастил, обладающий определенными техническими характеристиками. Между слоями облицовки располагается утеплитель. В качестве такого наполнителя используется специальный сотовый материал. При этом сэндвичи могут включать в себя несколько слоев, которые обеспечивают максимальные технические свойства
Монтаж кровельных сендвич панелей
Основную сложность при монтаже кровельных панелей составляет их подъем на высоту. В случае, если у вас нет специальных захватов, понимать панели следует на поддоне с использованием мягких стропов. Самое главное условие – не повредить замок и покрытие панели, ведь это приведет к коррозии и разрушению.
Приступая к монтажу, осмотрите замки на целостность. При использовании сендвич панелей с минераловатным наполнителем проследите за тем, чтобы наполнитель не выступал за полочку замка. Если это обнаруживается – удалите излишки наполнителя.
Монтаж начинают от конька крыши, первая панель закрепляется открытой волной по направлению к торцу дома и выравнивается.
Выступ свеса панели должен соответствовать проекту здания. Крепятся панели специальными саморезами под углом 90%. После завершения монтажа все стыки (замки) обрабатываются герметиком.
О преимуществах и недостатках зданий из трехслойных панелей
Дом из сэндвич-панелей. Дом из сэндвич панелей можно возводить в любое время года. Стены такого дома обладают отличной теплоизоляцией. Не дожидаясь усадки, можно приступать к отделке изнутри и снаружи.
Для оформления допустим любой способ: от штукатурки до навесного фасада, от плитки до отделки камнем.
Звукоизоляция стен — великолепная. Детали конструкции легкие в транспортировке и в монтаже. Конструкция жесткая и прочная, может выдержать ураганный ветер.
Если сэндвич-панели монтируются с помощью техники, то для зачаливания применяется специальный захват, который не допускает возможность повреждения панелей. Контактирующие поверхности захвата должны быть с резиновыми накладками, предотвращающими появление царапин.
Что нужно сделать перед монтажом сэндвич-панелей
Эксплуатационные характеристики возведённого строения зависят не только от качества монтажа, но и подготовительных работ. Если изначально основание было подготовлено неправильно, разметка нанесена неточно, сформировать прочное и надёжное соединение будет сложно. Ознакомьтесь с нюансами подготовительного этапа, чтобы избежать типовых ошибок, не тратить зря время и не увеличивать стоимость строительства.
До начала монтажа выполняются подготовительные работыФОТО: proroofer.ru
Подготовка основания
Некоторые современные сэндвич-панели допускают установку без использования каркаса. Такие изделия сами являются несущими, что значительно упрощает выполнение монтажных работ, так как достаточно просто правильно залить фундамент. Если решено отдать предпочтение сэндвич-панелям, которые не являются самонесущими, надо правильно подготовить основание:
- у фундамента отклонение по горизонтали не должно превышать 3 мм;
- вертикальные и горизонтальные профили должны располагаться таким образом, чтобы расстояние между ними было на 10 см меньше габаритов устанавливаемых элементов. Это позволит беспрепятственно установить и закрепить даже широкие панели и декоративные экраны;
- деревянные направляющие должны быть обработаны антипиренами и антисептическими составами для увеличения срока службы.
Основание должно быть тщательно подготовленоФОТО: market-mtk.ru
Монтажная резка и сверловка панелей
Прежде чем приступить к разметке сэндвич-панелей, следует убедиться, что все поставленные изделия имеют аналогичные характеристики. Внимания заслуживает цвет и размер отдельных элементов. После этого поверхность материала очищают от имеющихся загрязнений и размечают, ориентируясь на проектную документацию. Для этого следует воспользоваться специальным маркером либо фломастером.
Разрезать сэндвич-панели в размер следует обязательно в СИЗ из-за риска травмирования. В качестве инструмента можно использовать электролобзик с мелкими зубьями, либо обычную ножовку по металлу. От использования плазменной резки либо шлифмашинки следует отказаться из-за риска воспламенения утеплителя и потери металлическими элементами коррозионных свойств. Работы выполняют при температуре воздуха +5ºС и выше. Это исключает скалывание пластиковых деталей.
Если в качестве опорной поверхности выступает бетон либо дерево, на сэндвич-панелях предварительно просверливают крепёжные отверстия. Для их формирования используется обычная дрель. При этом вся стружка, образующаяся при механической обработке, должна оперативно удаляться с поверхности монтажных элементов.
Сэндвич-панели следует правильно отрезать в размерФОТО: paneli-s.ru
Разметка мест для установки
После проверки правильности пространственного расположения элементов каркаса и их размерной точности, с поверхности основания удаляют скопившуюся грязь. При необходимости, повторяют обработку для увеличения срока службы. После этого наносят разметку согласно проектной документации.
Вертикальный вариант монтажа
Стык стеновой панели с крышей из профлиста1. Стеновая многослойная панель (60,80,100); 2. Трапециевидный профиль согласно архитектурному проекту; 3. Кровельное покрытие согласно архитектурному проекту; 4. Планка; 5. Планка; 6. Односторонняя заклепка алюминий – сталь (с шагом ~ 300 мм); 7. Водонепроницаемая полиуретановая прокладка или монтажная пена; 8. Фасонная прокладка для трапециевидного профиля; 9. Водосточная система согласно отраслевому проекту; 10. Индивидуальные элементы.
Стык панелей в вертикальном размещении панелей
1. Стальной ригель согл. техн. проекту; 2. Многослойная панель (60,80,100); 3. Соединитель для горячекатаного ригеля или для ригеля холодной гибки.
Угловое соединение сэндвич панелей
1. Стальной ригель согл. техн. проекту 2. Многослойная панель (60,80,100) 3. Соединитель t01 для горячекатаного ригеля или t02 для ригеля холодной гибки 4. Наружная угловая планка ВОЗ или В04 5. Внутренняя угловая планка В05 6. Односторонняя заклепка Al/Fe (с шагом ~ 300 мм) 7. Водонепроницаемая полиуретановая прокладка или монтажная пена
Соединение пластикового окна с панелью. Вертикальный разрез
1. Многослойная панель (60,80, 100); 2. Пластиковое окно производства -System Sp. z o.o.; 3. Отлив; 4. Плотная заклепка (с шагом ~300 мм); 5. Водонепроницаемая полиуретановая прокладка или монтажная пена; 6. Уплотняющая масса.
В том случае, когда сооружается невысокое строение (от 3 до 6 м), то целесообразно использование вертикального способа монтажа сэндвич-панелей, которые крепятся только к направляющим потолочным и половым профилям, жёстко скрепляясь при этом между собой.
Преимуществом данного способа соединения в том, что полученная конструкция не только обладает хорошей крепостью и устойчивостью, но и в том, что в ней отсутствуют так называемые мостики холода и она не нуждается в дополнительном утеплении, что в конечном счёте ведёт к экономии средств. Также, вертикальный способ монтажа не нуждается в сооружении строительных лесов.
