О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

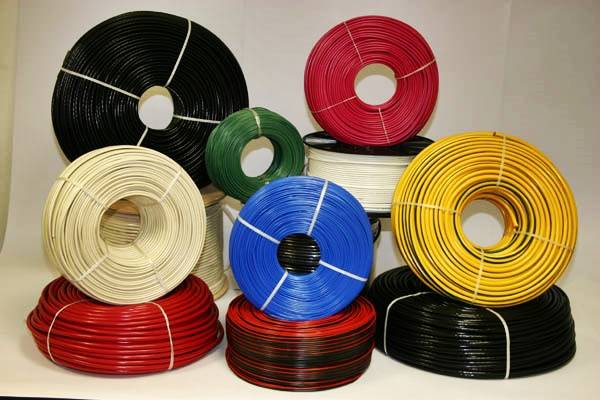

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Как делается расчёт потребляемой мощности
Рассчитать приблизительное сечение кабеля можно и самостоятельно — необязательно прибегать к помощи квалифицированного специалиста. Полученные в результате расчётов данные можно использовать для покупки провода, однако, сами электромонтажные работы следует доверять только опытному человеку.
Последовательность действий при расчёте сечения такова:
- Составляется подробный список всех находящихся в помещении электрических приборов.
- Устанавливаются паспортные данные потребляемой мощности всех найденных устройств, после чего определяется непрерывность работы того или иного оборудования.
- Выявив значение потребляемой мощности от устройств, работающих постоянно, следует суммировать это значение, добавив к нему коэффициент, равный значению периодически включающийся электроприборов (то есть, если прибор будет работать всего 30% времени, то следует прибавить треть от его мощности).
- Далее ищем полученные значения в специальной таблице расчёта сечения провода. Для большей гарантии рекомендуется к полученному значению потребляемой мощности добавить 10-15%.
Для определения необходимых вычислений по подбору сечения кабелей электропроводки согласно их мощности внутри сети важно использовать данные о количестве электрической энергии, потребляемой устройствами и приборами тока. На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение
Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования
На этом этапе необходимо учесть очень важный момент – данные электропотребляемых приборов дают не точное, а приближенное, усредненное значение. Поэтому к такой отметке необходимо добавлять около 5% от параметров, указанных компанией-производителем оборудования.
Большинство далеко не самых компетентных и квалифицированных электриков уверены в одной простой истине – для того, чтобы правильно провести электрические провода для источников освещения (к примеру, для светильников), необходимо брать провода с сечением, равным 0,5 мм², для люстр – 1,5 мм², а для розеток – 2,5 мм².
Об этом думают и так считают только некомпетентные электрики. Но что, если, например, в одном помещении одновременно работают микроволновка, чайник, холодильник и освещение, для которых нужны провода с разным сечением? Это может привести, к самым разным ситуациям: короткому замыканию, быстрой порче проводки и изоляционного слоя, а также к возгоранию (это редкий случай, но все же возможный).
Точно такая же не самая приятная ситуация может произойти, если человек будет подключать к одной и той же розетке мультиварку, кофеварку и, допустим, стиральную машину.
Зачем производится расчет
Среди причин, по которым используются таблицы выборов сечений в кабелях по мощностям, можно выделить следующие:
- Соблюдение правил безопасности.
- Выполнение условий проведения проводки.
- Обеспечение жилого помещения стабильным притоком электрической энергии.
- Избегание излишних вложений.
- Формирование знаний о проводке в своем доме или квартире.
Если вы будете полностью уверены в выполнении всех этих факторов, то у вас получится избежать неожиданных поломок и последующего ремонта. Если даже неправильно подобранные показатели сечений проводов по токам и мощности приведет только к неисправности коммуникаций, то, чтобы восстановить доступ приборов к работе, вы столкнетесь с такими проблемами:
- Снятие штукатурки или обоев с тех мест, где лежит проводка;
- Приобретение новых кабелей и замена старых;
- В случае поломки электроприборов, их замена или ремонт.
Отсюда делаем вывод, что лучше потратить немного времени в самом начале, чем потом возлагать на себя лишние заботы.
Для чего нужен расчёт сечения кабеля
В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д.
Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя? Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.
Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.
Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов. Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.
Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:
- общее количество электротехнических устройств, находящихся в помещении;
- совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
- затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.
Возможные последствия, если неправильно рассчитать сечение
Главная опасность при ошибках в расчете — чрезмерный нагрев проводника. Высокая температура способна повредить изоляцию, что провоцирует возникновение короткого замыкания и пожара (порчи подключенного к сети оборудования). Для замены испорченной скрытой проводки понадобится дорогостоящий ремонт с восстановлением декоративной отделки.
При недостаточном сечении проводника снижается напряжение после подключения мощной нагрузки. В таком режиме техника работает с худшими показателями по КПД. Возрастают эксплуатационные расходы, увеличивается частота сбоев средств автоматики и программного обеспечения.
Большой запас по сечению проводника исключит отмеченные проблемы. Однако в этом случае придется учесть соответствующее увеличение стоимости линий электропитания. Корректный расчет поможет решить рассмотренные задачи без лишних затрат.
Как быть с длиной
Если вы считаете кабель по квартире или небольшому дому, то поправки на длину кабеля можно вообще не делать – вряд ли у вас будут ветки длиной от 100 и более метров. Но если вы прокладываете проводку в крупном многоэтажном коттедже или торговом центре, то нужно обязательно закладывать возможные потери на длину. Обычно они составляют 5 процентов, но правильнее рассчитывать их по таблице и формулам.
Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность потребления. То есть длина вашего кабеля вычисляется как произведение длины кабеля в метрах на мощность в киловаттах.
В приведенной ниже таблице мы видим, как зависят потери от сечения проводника. К примеру, кабель толщиной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет потери 30х3=90, то есть 3%. Если уровень потерь переваливает за 5%, то рекомендуется выбирать более толстый кабель – не нужно экономить на своей безопасности.
| U, % | Момент нагрузки, кВт*м | |||||
| 1,5 | 2,5 | 4 | 6 | 10 | 16 | |
| 1 | 18 | 30 | 48 | 72 | 120 | 192 |
| 2 | 36 | 60 | 96 | 144 | 240 | 384 |
| 3 | 54 | 90 | 144 | 216 | 360 | 575 |
| 4 | 72 | 120 | 192 | 288 | 480 | 768 |
| 5 | 90 | 150 | 240 | 360 | 600 | 960 |
Данная таблица нагрузок по сечению кабеля справедлива для однофазной сети. Для трехфазной характерно увеличение величины нагрузки в среднем в шесть раз. В три раза поднимается значение за счет распределения по трем фазам, в два – за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то потери и нагрузки сильно увеличиваются.

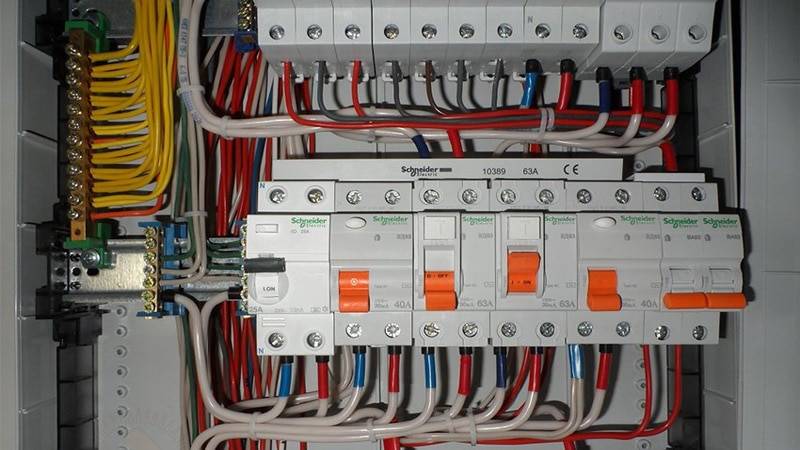

Правильное подключение автоматов медным кабелем
Также следует учитывать, какие именно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то старайтесь размещать их как можно ближе к трансформаторам. Почему? Потому что при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не загорятся.
Если вы проводите выбор сечения провода по току для алюминиевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, потери в них будут больше в эти же 1,7 раза.
Нормативно-правовые ограничения
Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.
На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

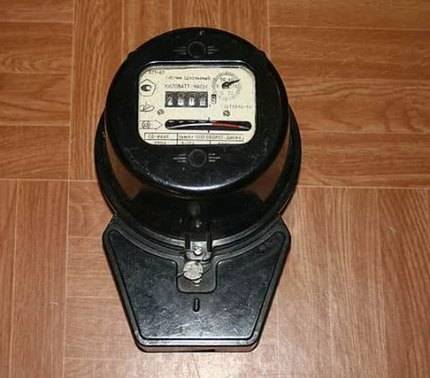

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя
Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.
После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.
Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.
Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах
Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.
Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье – Как рассчитать мощность, силу тока и напряжение: принципы и примеры расчета для бытовых условий
Что влияет на нагрев проводов?
Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:
- Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
- Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.

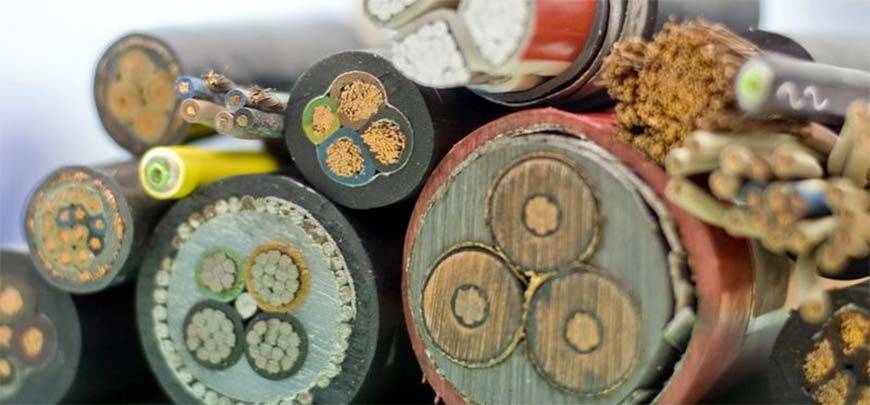

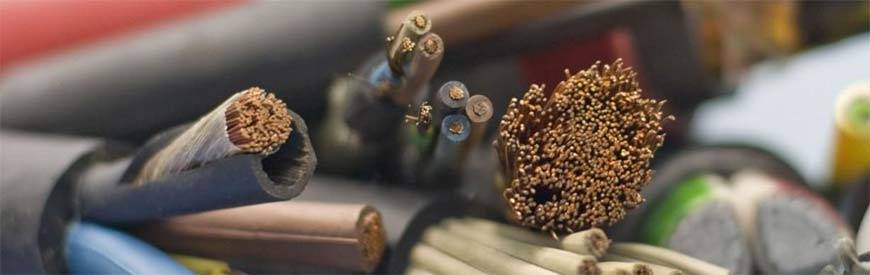

- Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
- Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
- Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.
Формула расчета сечения кабеля по мощности
Позволяет подобрать сечение по потребляемой мощности и напряжению.
Для однофазных электрических сетей (220 В): I = (P × K и ) / (U × cos(φ) )
где:
- cos(φ) — для бытовых приборов, равняется 1
- U — фазовое напряжение, может колебаться в пределах от 210 V до 240 V
- I — сила тока
- P — суммарная мощность всех электрических приборов
- K и — коэффициент одновременности, для расчетов принимается значение 0,75
Для 380 в трехфазных сетях: I = P / (√3 × U × cos(φ))
Где:
- Cos φ — угол сдвига фаз
- P — сумма мощности всех электроприборов
- I — сила тока, по которой выбирается площадь сечения провода
- U — фазное напряжение, 220V
Выбираем сечение кабеля по мощности
Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.
Выбор сечения кабеля зависит от мощности и силы тока
Собираем данные
Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

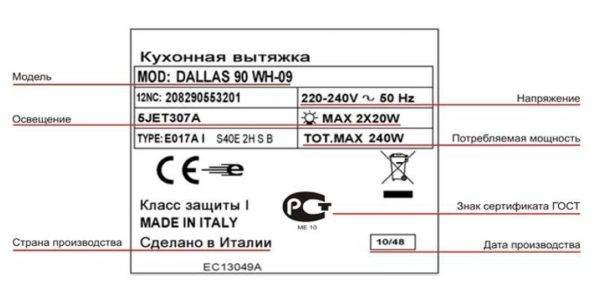

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике
Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

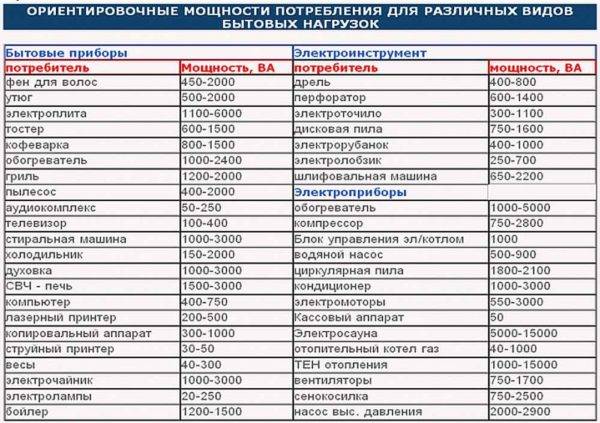

Таблица потребляемой мощности различных электроприборов
Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.
Суть метода
Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику
При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты
Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт
Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.
Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

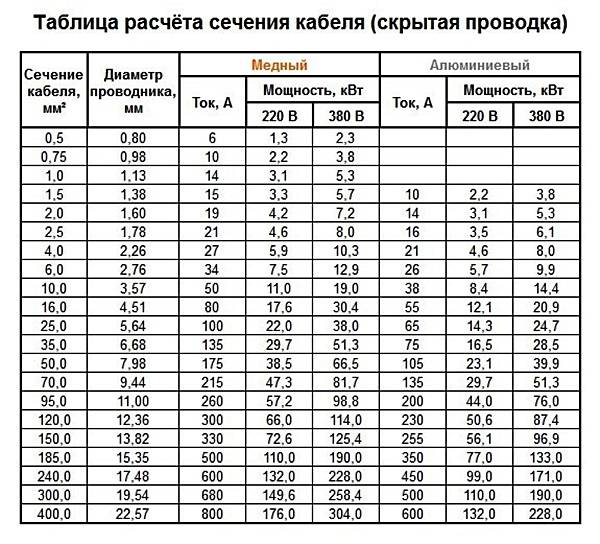

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.
| Сечение кабеля, мм2 | Диаметр проводника, мм | Медный провод | Алюминиевый провод | ||||
| Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | ||||
| 220 В | 380 В | 220 В | 380 В | ||||
| 0,5 мм2 | 0,80 мм | 6 А | 1,3 кВт | 2,3 кВт | |||
| 0,75 мм2 | 0,98 мм | 10 А | 2,2 кВт | 3,8 кВт | |||
| 1,0 мм2 | 1,13 мм | 14 А | 3,1 кВт | 5,3 кВт | |||
| 1,5 мм2 | 1,38 мм | 15 А | 3,3 кВт | 5,7 кВт | 10 А | 2,2 кВт | 3,8 кВт |
| 2,0 мм2 | 1,60 мм | 19 А | 4,2 кВт | 7,2 кВт | 14 А | 3,1 кВт | 5,3 кВт |
| 2,5 мм2 | 1,78 мм | 21 А | 4,6 кВт | 8,0 кВт | 16 А | 3,5 кВт | 6,1 кВт |
| 4,0 мм2 | 2,26 мм | 27 А | 5,9 кВт | 10,3 кВт | 21 А | 4,6 кВт | 8,0 кВт |
| 6,0 мм2 | 2,76 мм | 34 А | 7,5 кВт | 12,9 кВт | 26 А | 5,7 кВт | 9,9 кВт |
| 10,0 мм2 | 3,57 мм | 50 А | 11,0 кВт | 19,0 кВт | 38 А | 8,4 кВт | 14,4 кВт |
| 16,0 мм2 | 4,51 мм | 80 А | 17,6 кВт | 30,4 кВт | 55 А | 12,1 кВт | 20,9 кВт |
| 25,0 мм2 | 5,64 мм | 100 А | 22,0 кВт | 38,0 кВт | 65 А | 14,3 кВт | 24,7 кВт |
Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.
В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.
Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.
Возможная поправка сечения жилы на сопротивление линии
Любой проводник обладает собственным сопротивлением – об этом мы говорили в самом начале статьи, когда приводили значения удельного сопротивления материалов, меди и алюминия.
Оба этих металла обладают весьма достойной проводимостью, и на участках небольшой протяженности собственное сопротивление линии не оказывает сколь-нибудь значимого влияния на общие параметры цепи. Но если планируется прокладка линии большой протяженности, или, например, изготавливается удлинитель-переноска большой длины для работы на значительном удалении от дома, то собственное сопротивление желательно просчитать, и сравнить вызываемое им падение напряжения с напряжением питания. Если падение напряжения получается более 5% от номинала напряжения в цепи, правила эксплуатации электроустановок предписывают брать кабель с жилами большего сечения.
Например, изготавливается переноска для сварочного инвертора. Если сопротивление самого кабеля будет чрезмерным, провода под нагрузкой будут сильно перегреваться, а напряжения и вовсе может оказаться недостаточно для корректной работы аппарата.
Собственное сопротивление кабеля можно вычислить по формуле:
Rk = 2 × ρ × L / S
Rk — собственное сопротивление кабеля (линии), Ом;
2 — длина кабеля удваивается, так как учитывается весь путь прохождения тока, то есть «туда и обратно»;
ρ — удельное сопротивление материала жил кабеля;
L — длина кабеля, м;
S — площадь поперечного сечения жилы, мм².
Предполагается, что нам уже известно, с каким током придется иметь дело при подключении нагрузки — об этом уже не раз рассказывалось в настоящей статье.
Зная силу тока, несложно по закону Ома вычислить падение напряжения, а затем сравнить его с номиналом.
Ur = Rk × I
ΔU (%) = (Ur / Uном) × 100
Если проверочный результат получается более 5%, то следует увеличить сечение жил кабеля на один шаг.
Быстро провести такую проверку поможет еще один онлайн-калькулятор. Дополнительных пояснений он, думается, не потребует.
Калькулятор проверки падения напряжения на линии большой протяженности
Как уже говорилось, при значении до 5% можно ничего не менять. Если получается больше – увеличивается сечение жилы кабеля, также с последующей проверкой.
* * * * * * *
Итак, были рассмотрены основные вопросы, касающиеся необходимого сечения кабеля в зависимости от планируемой нагрузки на него. Читатель волен выбрать любой из предлагаемых способов расчета, какой ему больше понравится.
Завершим статью видеосюжетом на эту же тему.
Потребляемая мощность бытовых приборов
Чтобы правильно рассчитать нужное сечение жилы, необходимо знать потребляемую мощность для бытовых приборов. Иногда такие показатели есть на корпусе прибора, но не всегда, а техпаспорт может быть утерян
Обратите внимание на таблицу, где указана мощность основных бытовых приборов
| Электроприбор | Мощность, Вт |
| Водонагреватель (электробойлер) | 1200-3000 |
| Кондиционер | 1000-3000 |
| Кофемашина | 600-1500 |
| Микроволновая печь | 1500-2000 |
| Морозильная камера, холодильник | 700 |
| Обогреватель | 1000-2400 |
| ПК (стационарный) | 280-750 |
| Пылесос | 400-2000 |
| Стиральная машина-автомат | 4000 |
| Тепловентилятор | 1500 |
Примечание. В этой таблице приведены только те бытовые приборы, мощность которых более 0,5 кВт.
Расчёт сечения провода
Сечения у проводов разные и вам предстоит сделать осознанный выбор
Начнём с того, что районная или городская энергосеть выдаёт предписание на сечение кабеля для подключения электросчётчика. Они основываются на ПУЭ, так что вам здесь напрягаться не придётся, к тому же вывод к распределительному электрощиту или к первой (главной) дозе можно будет сделать такой же жилой. Но, давайте двигаться дальше — будем отталкиваться от распредщита, где через автоматы или УЗО (устройство защитного отключения) электроэнергия распределяется по комнатам, группам или отдельным приборам. Именно отсюда начинается расчёт сечения провода по потребляемой мощности этих самых групп или отдельных агрегатов.
Видео: Расчёт сечения проводника
Конечно же, для таких вычислений лучше всего воспользоваться формулой I=(P/U)*cosⱷ, где буквы соответствуют:
I – получаемый расчетный ток;
Р – мощность используемого прибора или оборудования;
U – номинальное потребляемое напряжение (в нашем случае, это 220В);
cosⱷ — для бытовых сетей принято считать за 1.
Теперь для примера рассчитаем, что нам понадобится для электрического бойлера «Gorenje GBFU 50 E» мощностью 2000 Вт – нам нужно просто подставить реальные цифры:
I=(P/U)*cosⱷ=2000/220*1=9.0909090909090909, что можно округлить до 9 A.
Теперь воспользуемся таблицей, которая приведена ПУЭ (таблицы №№1.3.4 и 1.3.5), там указано соотношение силы тока (ампераж) к сечению жилы.
Таблица основана на ПУЭ №№1.3.4 и 1.3.5
При подсчётах мы вышли на силу тока чуть более 9 A, но в таблице есть только 10 A и для такого показателя понадобится медный провод сечением 0,75 мм2, но в магазинах обычно продаются кабели с жилой не менее 1,0 мм2. Так что, можно смело покупать ШВВП 3х0,75, либо ШВВП 3х1,0, где первая цифра указывает на количество жил, а вторая на сечение мм2.
Этим же методом вы можете определить сечение провода для группового подключения. Возьмём, к примеру, кухонные розетки, где одновременно могут оказаться включенными микроволновка, холодильник и кофемашина. При этом выберем наиболее мощные приборы (см. таблицу в разделе «Потребляемая мощность бытовых приборов»): микроволновка -2000 Вт, холодильник -700 Вт и кофемашина – 1500 Вт, итого 2000+700+1500=4200. Значит:
I=(P/U)*cosⱷ=4200/220*19.0909090909090909 или округлённо 19 A.
Исходя из ПУЭ (таблицы №№1.3.4 и 1.3.5), в данном случае для подключения блока розеток понадобится медный провод с жилой 2,0 мм2
Поправки на длину
В частном доме порой приходится использовать длинные кабели, например, для подключения гостевого домика или летней кухни, которые могут находиться на расстоянии 20-30 м от основного жилья. Используем формулу R=p*L/S:
R – сопротивление;
p – удельное сопротивление (Cu – 0,0175 Ω*мм2, AL — 0,0281 Ω*мм2);
S – площадь сечения жилы;
L – длина кабеля (для одной фазы добавляется нулевой контур, следовательно, длина удваивается).
Возьмём кабель, который мы рассчитывали для 10 A и пусть это будет ШВВП 3х1,0 длиной 20 м. В данном случае pудельное=0,0175 Ω*12=0,0175, S=1*1=1 мм 2.
R=p*L/S=0,0175*40/1=0,7 Ω.
Вычисляем потери по формуле dU=IR:
dU – потери напряжения в вольтах;
I – сила тока;
R – сопротивление данного кабеля.
dU=IR=10*0,7=7 В.
Эти 7 В потеряны для гостевого домика и если вычислить процентное соотношение, то мы получим 7/220*100=3.1818181818181818%. то есть, немногим более 3%, что в данном случае не имеет никакого значения.
