Воздушный тепловой насос для отопления зимой: Обзор вариантов установки и Фото

Виды насосов

Выше мы уже рассказали, на какие категории можно разделить ТН в зависимости от того, какие типы источников тепла используются. Остановимся на них подробнее.

Геотермальные системы

В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

Эти системы подразделяются на горизонтальные и вертикальные. Но для их применения требуется довольно большая площадь под горизонтальные трубы. Для вертикальных систем необходимо выполнить значительные земляные работы.

Геотермальные с открытым циклом

В качестве теплообменника у ТН используется вода из водоема. Она после использования в качестве теплообменной жидкости снова возвращается в водоем. Допускается при наличии достаточного объема чистой воды и разрешения экологического законодательства.

Насосы закрытого цикла с теплообменником

Установка теплового насоса является самым эффективным вариантом, но в то же время и самым затратным.

Замкнутый тип ТН делится дополнительно на:

1. Горизонтальные — самые эффективные при условии, что имеется доступ к большим по площади земельным участкам. Размещаются в траншеях, которые расположены ниже промерзания грунта.

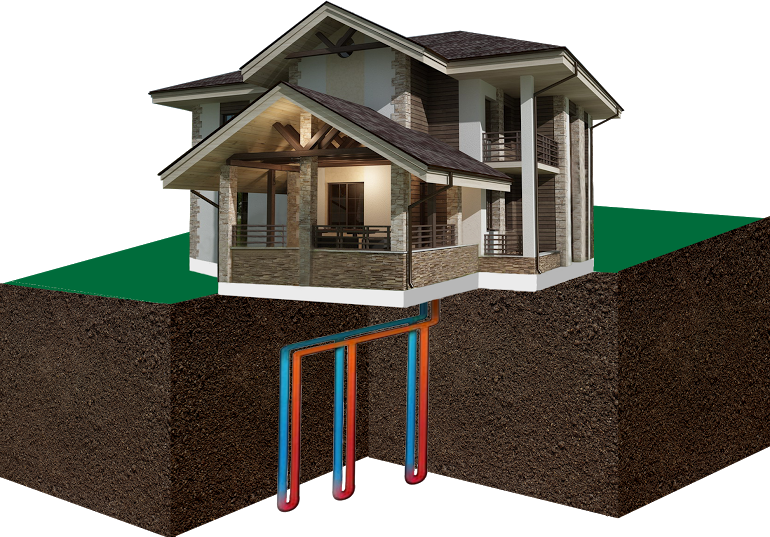

2. Вертикальные — используются в тех случаях, когда нет достаточного по площади земельного участка. Используются скважины глубиной до 200 метров — в них монтируются теплообменники.

Системы воздух-воздух, вода-вода и воздух-вода

Тепловую энергию воздушный ТН берет из атмосферы. Для монтажа такая конструкция отличается простотой.

Положительные свойства:

• поставить оборудование так же легко, как подключить кондиционер или холодильник;
• для установки не нужен большой теплообменник;
• после подключения сразу готов к работе;
• установка требует минимального обслуживания;
• не нужно монтировать систему отопления;
• обладает низкой стоимостью;
• отсутствует бак-накопитель.

Но такой насос обладает и существенными отрицательными свойствами:

• большая зависимость степени потребления электроэнергии от температуры уличного воздуха;
• необходимость в резервном источнике тепла при сильных морозах;
• наружный блок в морозы может обмерзать.

Воздух-воздух

Воздушный насос по принципу работы напоминает тот, что применяется в кондиционере в режиме обогрева с единственным отличием: ТН настроен на отопление, а кондиционер — на снижение температуры в комнате.

Принцип действия установки воздух — воздух заключается в следующем. Воздух, даже при низких температурах, имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре -15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при -30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

Следующим блоком, который расположен в этой системе теплоснабжения, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки воздух — воздух напрямую зависит от температуры окружающей среды. Чем она ниже, тем производительность станции уменьшается.

Вода-вода

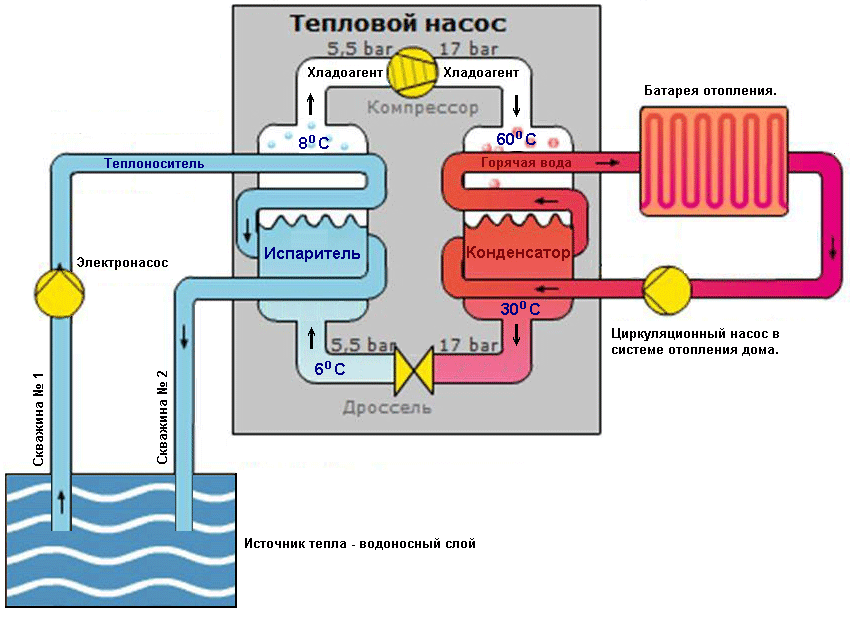

При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

В качестве внешнего контура может выступать любой водоем с достаточно большим количеством воды — река, озеро или пруд. В этом случае теплоноситель забирает тепло из внешнего контура и отдает его контуру внутри помещения.

Воздух-вода

ТН типа воздух — вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время производительность существенно падает.

Простой монтаж является преимуществом системы — подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использоваться.

Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный ТН отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды. Разумеется, для использования установки такого типа нужно, чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

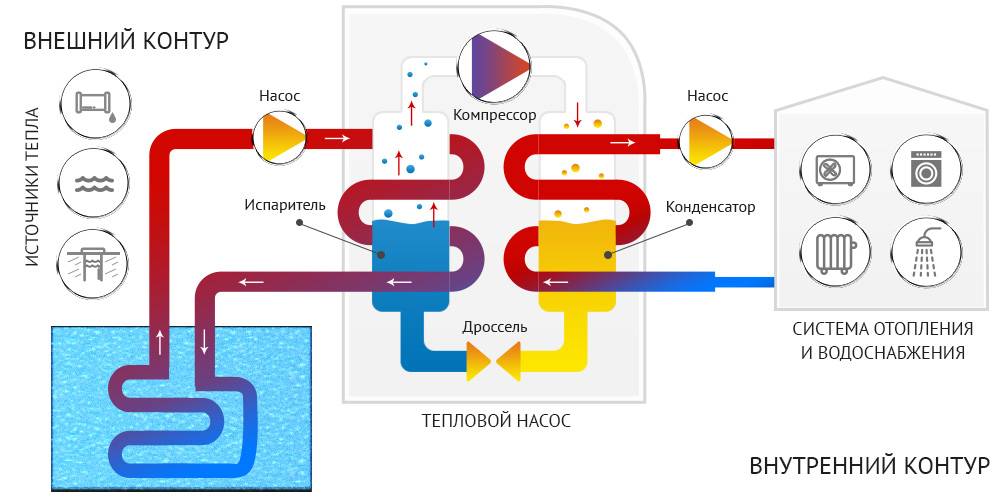

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Смотрите видео плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Что такое тепловой насос

Тепловой насос представляет собой парокомпрессионную установку, которая переносит тепло от холодных, низкопотенциальных источников тепла к горячим, высокопотенциальным.

Тепло передается за счет конденсации и испарения хладагента, в качестве которого чаще всего используется фреон, циркулирующий по замкнутому контуру. Электроэнергия, от которой работает тепловой насос, тратится только на эту принудительную циркуляцию.

Принцип работы теплового насоса основан на так называемом цикле Карно, который прекрасно знаком вам по работе холодильных установок. На самом деле, бытовой холодильник, стоящий на вашей кухне, также является тепловым насосом. Когда вы помещаете в него продукты, пусть даже холодные, но температура которых все-таки выше, чем температура в камере холодильника, по закону сохранения энергии выделяемое ими тепло никуда не девается. Поскольку температура внутри повышаться не должна, тепло выводится наружу через решетку радиатора, нагревая воздух в кухне. Чем больше продуктов вы поместите одновременно в холодильник, тем больше будет теплоотдача.

Простейшим вариантом теплового насоса станет открытый холодильник, помещенный на улице, радиатор которого находится в комнате. Но пусть холодильник исполняет свои прямые обязанности, ведь уже существуют специальные устройства – тепловые насосы, имеющие кпд гораздо выше. Принцип их действия достаточно прост.

Виды

Тепловые насосы своими руками можно сконструировать на основе трех принципов — по источнику энергии, теплоносителю и их комбинации. Источником энергии может быть вода (водоем, река), грунт, воздух. Все виды насосов основаны на одном принципе работы.

Классификация

Выделяют три группы устройств:

• вода-вода;
• грунтово-водяные (геотермальные тепловые насосы);
• используют воду и воздух.

Тепловой коллектор «грунт-вода»

Тепловой насос своими руками — самый распространенный и эффективный способ добычи энергии. На глубине нескольких метров грунт имеет одну постоянную температуру и мало подвержен погодным условиям. На внешнем контуре такого геотермального насоса применяется специальная экологически безопасная жидкость, в народе называемая «рассолом».

Наружный контур геотермального насоса создают из пластиковых труб. Их вкапывают в грунт вертикально или горизонтально. В первом случае на один киловатт может понадобиться достаточно значительная площадь работ – 25–50 м2. Площадь нельзя использовать для посадочных работ — тут допускается только высадка однолетних цветущих растений.

«Вода-вода»

На большой глубине температура воды постоянная и стабильная. Источником низкопотенциальной энергии может служить открытый водоем, грунтовые воды (колодец, скважина), сточные воды. Принципиальных различий в конструкции для отопления такого типа с разными теплоносителями нет.

Устройство «вода-вода» наименее трудозатратное: достаточно оснастить трубы с носителем тепла грузом и поместить в воду, если это водоем. Для грунтовых вод потребуется более сложная конструкция и может возникнуть нужда в сооружении колодца под сброс воды, проходящей через обменник тепла.

«Воздух-вода»

Такой насос немного уступает двум первым и в холодное время его мощность снижается. Но он более универсальный: для него не нужно копать землю, создавать скважины. Нужно только установить необходимое оборудование, например, на крыше дома. Для этого не требуется сложных монтажных работ.

Основным преимуществом является возможность повторно использовать тепло, покидающее помещение. Зимой рекомендуют иметь еще один источник тепла, поскольку мощность такого обогревателя может значительно уменьшиться.

Теловой насос собственными руками

Несмотря на все плюсы оснащения жилища тепловым насосом, стоимость всей системы далеко немаленькая и может достигать нескольких тысяч американских долларов. Однако, всю систему можно создать своими руками. Чаще всего для этого будет достаточно компрессора, нескольких пластинчатых теплообменников, осушительного фильтра, ТРВ и нескольких других компонентов. В качестве хладогента можно использовать сжиженный газ фреон R22. Всех данных комплектующих вполне хватит для создания системы, которая обеспечит теплом трехуровневый дом на 300 квадратных метров.

Для начала на участке вокруг дома необходимо проложить два контура ПНД-трубы по 450 метров и один контур на 600 метров. Конец 600-метрового контура нужно опустить в ближайший проточный водоем. Дополнительно к системе нужно смонтировать вентиляцию, которая будет подогревать теплоноситель до рекуператора. В летнее же время вентиляции будет использоваться для охлаждения помещений. Примерно, вся указанная система «накрутит» за три года на 300 квадратах жилой площади около 39 000 киловат. Экономия на лицо.

Преимущества использования тепловых насосов

В отличие от стандартных источников тепла тепловые насосы, имеющие высокую мощность, обладают массой преимуществ, среди которых стоит выделить:

• высокая экономия, которая напрямую связана с отсутствием необходимости закупки, перевозки, хранения топлива;
• экономия пространства, которое требуется для установки котельной, транспортного пути и топливного склада.

Недорогой тепловой насос, установленный своими руками, не способствует изменению общего ландшафта территории и фасада дома. К тому же, благодаря своей компактности, насос остается абсолютно незамеченным для посторонних глаз.

Теплонасос и его эффективность

Коэффициент мощности насоса означает отношение обогревательной мощности к потребляемой, проще говоря – сколько киловатт тепловой мощности приходится на выходе на каждый потребленный киловатт электроэнергии. К примеру, у обычно электрического обогревателя данный коэффициент равен около единицы. А для кондиционеров и тепловых насосов он начинается от 3,0 и может достигать 5,0, и даже больше. На данный показатель также оказывает влияние и теплопроводный контур.

Например, воздушный контур обойдется намного дешевле, однако, его использование в бытовых условиях может доставлять некоторый дискомфорт. Это происходит потому, что вентилятор, гоняющий воздух, будет разносить по помещениям и собственный шум, а также в зимний период прогревание воздуха занимает более длительное время. Таким образом, если жилое помещение находится в регионе, где зимой присутствуют сильные заморозки, то имеет смысл устанавливать бивалентную систему отопления (в ней будет использоваться сразу же два источника тепла). Такая система будет самостоятельно контролировать эффективность нагрева, например, если температура достигла определенного уровня и выше ее поднять посредством первого источника не получается, то автоматически подключается дополнительный источник тепла.

А вот на земляном контуре таких проблем, как правило, не возникает, ибо температура земли ниже уровня промерзания не падает менее 0 градусов по Цельсию. На глубине от 3-4 и до 40-50 метров она находится на уровне среднегодовой температуры воздуха, характерной для данной местности. А на глубине еще ниже, она даже начинает повышаться. Да и работает грунтовой теплообменник совершено бесшумно.

В то же время, практика показывает, что отопительный грунтовой комплекс может окупиться примерно лет за 20. И это только учитывая текущие цены на электроэнергию. Соответственно, в будущем цены на электричество будут продолжать расти, а срок окупаемости сокращаться. При этом, стоит помнить, что обычно производители заявляют минимальный срок службы теплового насоса в 20 лет, а на деле он может работать и все 100. Поэтому, его приобретение действительно может быть экономически оправдано.

Тепловые насосы воздух – вода от Mitsubishi Heavy Industries

Тепловой насос воздух-вода или тепловой кондиционер – новейшая система рециркуляции энергии, снижающая воздействие на окружающую среду благодаря повторному использованию тепла.

Оборудование предназначено для нагрева или охлаждения воды, которая может использоваться для нагрева/охлаждения воздуха в помещении (циркулируя через фанкойлы (вентиляторные доводчики), систему конвекторов, холодных потолков или теплых полов) и в санитарно-гигиенических целях.

Тепловые насосы воздух-вода нашли широкое применение в Европе в основном для отопления и снабжения помещений горячей водой. Они стали популярны благодаря таким качествам, как высокая энергоэффективность, универсальность использования, а также относительная простота и дешевизна установки. В России данные системы распространены не столь широко, в основном из-за одного ограничения: интервал допустимых температур наружного воздуха ограничен.

Воздушные тепловые насосы максимально эффективны как системы отопления при температурах, приближающихся к 0 °C. При падении ниже данной отметки эффективность снижается. Другой фактор, останавливающий широкое применение тепловых насосов в России, – это меньшая эффективность для охлаждения воздуха (по сравнению с традиционными сплит-системами).

Проведя дополнительные исследования и тесты, обобщив опыт эксплуатации воздушных тепловых насосов в странах Северной Европы, концерн Mitsubishi Heavy Industries доработал продукты и с 2011 года поставляет на российский рынок усовершенствованное оборудование серии A2W. Тепловые насосы этой линейки могут работать при температуре наружного воздуха до -20 °C, эффективно обеспечивая отопление, снабжение горячей водой и охлаждение воздуха, потребляя приемлемое количество энергии.

РЕЖИМЫ РАБОТЫ

Воздушные тепловые насосы от компании Mitsubishi Heavy Industries имеют 3 режима работы.

• Охлаждение. Оно выполняется по прямому циклу, причем теплообменник во внутреннем блоке функционирует и как испаритель. Он охлаждает воду, а затем она поступает в вентиляторные доводчики или т. п. При этом циркуляционный насос работает непрерывно.
• Обогрев. Как конденсатор теплообменник работает по обратному циклу. В процессе циркуляции по контуру вода нагревается и передается в вентиляторные доводчики, систему радиаторов и теплых полов. Функционирование теплового насоса при этом также непрерывно.
• Подготовка горячей жидкости. Теплообменник во внутреннем блоке работает как конденсатор (по обратному циклу). Нагреву подлежит вода в контуре, она накапливается в баке-аккумуляторе и используется людьми для бытовых нужд. Циркуляционный насос включается при необходимости.

ПРЕИМУЩЕСТВА ПРИМЕНЕНИЯ ТЕПЛОВЫХ НАСОСОВ

• Экономия энергии. Воздушные насосы вырабатывают 4,44 кВт тепловой энергии на каждый киловатт электроэнергии. При этом система эффективнее прочих традиционных способов нагрева воды.
• Безопасность для окружающей среды. Производитель позаботился о том, чтобы энергия теплового насоса воздух-вода использовалась эффективно, а оборудование при эксплуатации не причиняло вреда озоновому слою.
• Высокотехнологичные решения. Тепловой насос Mitsubishi Heavy Industries изготовлен с применением уникальных научных технологий компании. Серия A2W – это действительно инновационные системы, появившиеся благодаря использованию высоких технологий MHI.

Дополнительную информацию о тепловых насосах Mitsubishi Heavy Industries можно получить на нашем сайте в соответствующем разделе Каталога. Узнать подробности про приобретение кондиционеров оптом можно по телефону в Москве +7 (495) 937-72-20 .
