Ворота из профлиста своими руками: фотоотчет + видео

Забор с воротами из профнастила.

(фотографии, инструкция, видео мастер-класс)

Давайте рассмотрим процесс создания забора из профнастила своими руками:

  1. Сооружение конструкции забора начинается с измерений. Для того чтобы определить, сколько вам понадобится материала, необходимо измерить периметр территории, отведённой под установку забора. Но прежде, чем снять мерки, нужно пометить этот самый периметр, делается это следующим образом: на углах территории установки ставятся небольшие колышки, а между ними протягивается верёвка или нить. Так вот длину этой самой нити вам и нужно измерить;
  2. После того, как материал подобран, можно начать непосредственно сборку забора, для этого нужно выкопать/пробурить ямы (глубиной не менее 70-ти сантиметров) под основные столбы, по краям, и под промежуточные, которые будут равноудалены друг от друга (расстояние удалённости называется шагом забора, лучше не делать этот шаг больше трёх метров, в противном случае профнастил будет деформировать ветер);
  3. Затем сначала устанавливаются основные столбы, делать это необходимо по уровню, и после установки их нужно временно зафиксировать чем-либо (создайте любую опору из брусков досок и тому подобного);
  4. В то время, как основные столбы временно зафиксированы, вы можете изготовить бетонный раствор и залить им ямы с установленными столбами, после того, как раствор окрепнет, временную опору уже можно убрать (перед тем, как заливать столбы, проверьте ещё раз их вертикали по уровню);
  5. Те же самые действия повторяются для промежуточных столбов;
  6. Между столбами крепятся две горизонтальные перемычки (снизу и сверху);
  7. Теперь уже на перемычки можно крепить профлисты. Для того, чтобы закрепить профлисты, необходимо либо пользоваться постоянной опорой, перемещая её под каждый лист в ходе установки, либо заручиться чьей-нибудь помощью;
  8. После того, как профнастил закреплён, забор готов, и на него уже можно устанавливать ворота;

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=d6lGZa8NghgОригинальное название: Ворота для забора из профнастилаАвтор видео: upbuild

Расчёт необходимых материалов для распашных ворот из профнастила

Мы определились с конструкцией ворот. Теперь необходимо просчитать необходимый материал. Для этого делаем чертёж распашных ворот и проставляем размеры.

На фото изображён самый простой каркас ворот. Он не включает в себя горизонтальные и вертикальные ребра. Они не сильно нужны, поскольку листы профнастила имеют ребристую форму и благодаря этому большую продольную жёсткость.

Приступаем к изготовлению каркаса. Для этого нам потребуются профильные трубы с сечением 40*20мм или в зависимости от размера ворот 60*40мм. Длину трубы можно рассчитать на нашем калькуляторе.

На данном фото мы делали забор с креплением профнастила прямо к раме каркаса.

Для крепления использовали заклёпки того же цвета, что и листы профнастила.

Если вы хотите увеличить жёсткость конструкции, то можете приварить полосу металла. Она будет закрывать щели между каркасом и листом. Для этого можно взять стальную полосу размером 25*4мм или 40*4мм и приварить к каркасу ворот. Можете высчитать длину полосы на нашем калькуляторе.

Если столбы у вас ещё не установлены, то могу порекомендовать, при расчёте размера ворот, опираться на размеры листов профнастила. Выбрав, таким образом, ширину ворот, не придётся подрезать листы и идеально ляжет нахлест.

Теперь зная количество материалов, можно отправляться за покупками металлических труб, листов профнастила, петель, замков и запоров, а также декоративных элементов.

Преимущества и недостатки распашных ворот из профнастила

Достоинства (плюсы):

  • сравнительная простота конструкции и изготовления;
  • низкая, по сравнению с откатными воротами, стоимость;
  • простота в эксплуатации и уходе;
  • доступность для установки автоматики;
  • незначительная нагрузка на опоры забора.

Недостатки (минусы):

требования к свободному пространству для маневра (открытие
потребует освобождения площади равной ширине створки ворот);

необходимость учета ветровой нагрузки;

необходимость предусмотреть крепление открытых ворот, чтобы
избежать их самовольного закрытия (фиксатор, упор, запорные устройства);

установка ограничителя, чтобы открытые ворота не повредили
полотно забора, и не перекрыли доступ к калитке;

сложность ухода в зимнее время года, которая заключается в
необходимости убирать снег на значительной площади.

Заключение

Как видим, приложив некоторые усилия можно за 1-2 недели
изготовить и установить распашные ворота из профнастила своими руками, которые
украсят входную группу и будут надежно служить красивой визиткой частного дома.

Шаг 3 – Делаем чертеж

Схема распашных ворот должна включать многие параметры:

  • Общую ширину проема для ворот;
  • Ширину каждой створки;
  • Количество, размеры опор, а также глубину их закапывания в грунт;
  • Расположение калитки, если она планируется в или рядом;
  • Место петель, шпингалета, ручек или засова;
  • Наличие усиления каркаса уголками, внутренней рамой или перемычками;
  • Высоту декоративного обрамления, вырезанных окошек.

Чертеж необходимо делать максимально подробно, с увеличением мелких соединений и швов, чтобы учесть все условия и требования.

Перед планированием схемы рекомендуется поискать готовые варианты в интернете и переделать их с учетом имеющихся параметров. Для подбора формы и конфигурации, подходящих декоративных элементов можно ознакомиться с фотографиями ворот из профнастила.

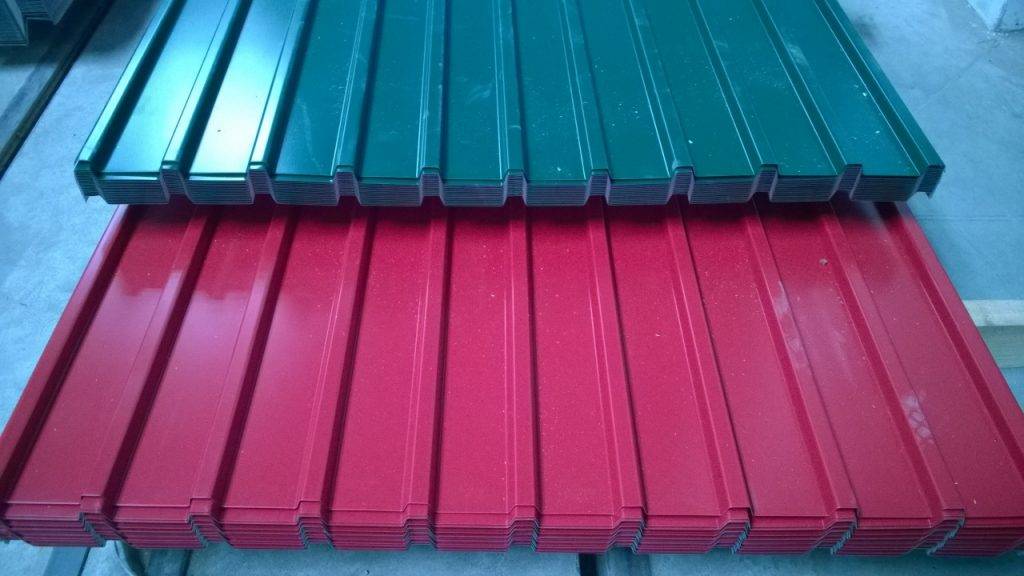

Как выбрать подходящий профиллированный лист?

Такие листы производятся различной толщины, жесткости и цветового исполнения, поэтому каждый сможет подобрать материал, подходящий к общему экстерьеру участка. Для грамотного выбора, следует знать, каким образом листы маркируются.

Профнастил с-18.

Профнастил НС35.

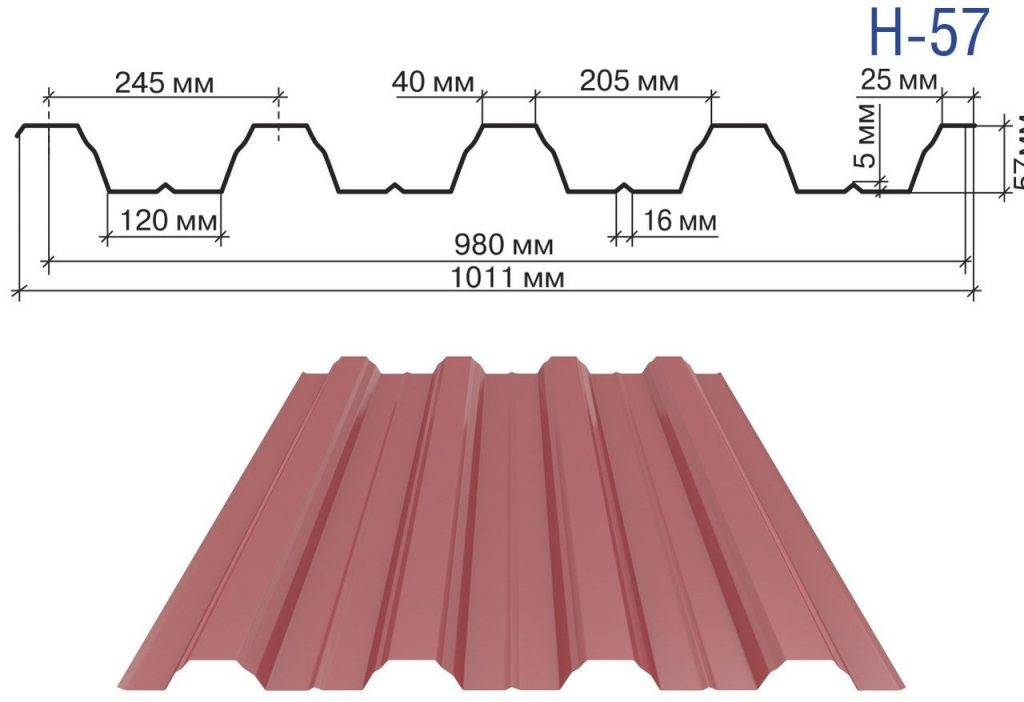

Профнастил Н-57 полиэстер 0,5 мм.

От степени жесткости, которая определяется высотой «ребер», зависит и маркировка. Она расшифровывается следующим образом:

  1. «С» – профнастил с небольшой толщиной и малой высотой «ребер». Такой материал применяют для возведения различных ограждений.
  2. «НС» – более плотный материал, который используется при строительстве крыш, ворот и заборов.
  3. «Н» – самый тяжелый и плотный профиллированный лист, который в основном применяется в установке ангаров. Для использования в качестве материала для ворот такая маркировка нежелательна.

Помимо толщины и плотности материала в маркировке указывается высота «ребер». Наиболее подходящими для изготовления ворот считаются С8 и С10, где цифры указывают на высоту «волн» в миллиметрах.

Оцинковка – не единственный слой, которым покрываются стальные листы при изготовлении профнастила. Кроме него, на материал кладут полимерный слой, защищающий поверхность от механических повреждений. Он имеет различные расцветки, и выбрать наиболее гармонирующий к забору и постройкам на участке можно по фото в каталогах, предлагаемых в специализированных супермаркетах.

Конструкции ворот

Ворота устанавливают в месте для проезда на автомобиле. Это может быть часть забора или строения (гараж, ангар, крытая автостоянка). Выбор конструктивного решения базируется на способах управления створками и наличии либо отсутствии встроенной калитки для забора из профнастила.

Распашные

Классический вариант исполнения – ворота с двумя одинаковыми створками. Также допустимо навешивание одного полотна или разной ширины (на усмотрение владельца). Они навешиваются на опорные столбы на цилиндрические петли. Управление воротами осуществляется вручную или с помощью механизмов с электроприводом и дистанционным пультом.

Распашные воротаИсточник msmlux.ru

К достоинствам подобного решения относят простоту монтажа, минимальное количество комплектующих. К недостаткам можно отнести необходимость в свободном пространстве для створок. Особенно этот вопрос актуален для регионов со снежными зимами.

Распашные со встроенной калиткой

В целях экономии свободного пространства нередко калитку из профлиста размещают в одной из створок ворот

Однако в этом случае важно продумать каркас, чтобы не перешагивать через нижнюю перекладину. Если часто ходить через калитку вы не планируете, то разделять направляющую не обязательно.

Откатные

Откатные ворота нуждаются в свободном пространстве по бокам для установки рельсовых направляющих. Они должны быть расположены в одной плоскости со створками. Такая конструкция актуальна для плотно застроенных участков, где места для створок распашного типа недостаточно. Управление откатными воротами обычно осуществляется автоматизированно.

Откатные ворота Источник www.ivd.ru

Среди массы достоинств откатной конструкции отмечается необходимость в строгих расчетах для установки роликовой системы и устройству опор. Кроме того, срок службы ниже, чем у классического исполнения. А на строительные работы уходит больше материалов, времени и денежных средств.

Иные решения

К таковым относятся навесные конструкции с верхней перекладиной. Она способствует сохранению положения столбов в заданном положении, но может стать помехой для проезда высоких автомобилей и специализированной техники. Также рассматривается вариант кованых ворот. Это роскошь, высокая прочность и оригинальность, авторский дизайн.

Шаг 6 – Дополняем и украшаем

Если простая прямоугольная конструкция кажется скучной или слишком стандартной, то можно сделать красивые ворота из профнастила с элементами ковки. Монтаж кованых дополнений осуществляется сваркой или винтами, а местом для их расположения может стать любая часть ворот.

Ворота из профнастила – один из самых бюджетных, доступных и несложных по технологии вариантов оформления машинного въезда на участок. Сделать такую конструкцию можно своими руками при ограниченном наборе инструментов, а при помощи декоративных элементов и фантазии такие врата станут настоящим украшением вашего дома.

4 этап – установка опорных столбов для ворот из профнастила

Монтаж ворот из профнастила начинается с установки опорных
столбов. Наиболее распространенный способ поставить столбы ворот – выполнить
укапывание с последующим бетонированием.

Установка кирпичных опорных столбов для ворот из профнастилаОпорный столб для ворот из профлиста

Как правильно установить столбы для ворот

вырыть углубление садовым буром. Использование лопаты
повышает расход бетона. Чем больше диаметр опоры, тем большим должен быть
диаметр углубления. Для трубы сечением 60х60, диаметр бура должен составить 120
мм.

На какую глубину закапывать столбы для ворот? Глубина
установки составляет 1/3 от длины опоры

насыпать смесь щебня и песка в углубление. Толщина подушки –
150-300 мм. Подушка призвана предотвратить влияние морозного пучения грунта и
обеспечить отток воды от основания опоры, тем самым замедлить его разрушение;

подготовить опору (покрыть грунтовкой против коррозии);

установить опору строго вертикально. Малейшее отклонение
приведет к перекосу всей конструкции. Правильность установки проверяют отвесом
или уровнем;

забетонировать опору. Пока бетон будет схватываться, можно
приступить к изготовлению каркаса;

закрыть верхнюю часть опоры накладкой из металла или
специальным декоративным элементом. На крайний случай, налить в стойку бетона
(забетонировать изнутри), чтобы избежать попадания внутрь воды и тем самым
предотвратить разрушение столба.

Какие столбы для ворот из профнастила можно использовать?

Кроме опор из металлических труб можно установить бетонный
столб или использовать сваи. Красиво смотрятся опоры, декорированные
(облицованные) кирпичом или камнем (кирпичные столбы). При расчете ширины
проема ворот следует учесть материал изготовления и ширину опоры.

Шаг 5 – Приступаем к работе

Ответом на вопрос “как сделать ворота из профнастила?” будет следующий алгоритм:

  • Устанавливаем опорные стойки: закапываем в землю на необходимую глубину и бетонируем.
  • Изготавливаем рамы створок, для чего режем металлические трубы и крепим сваркой под углом в 45 градусов, усиливаем каркас перемычками или уголками, зачищаем швы и красим всю поверхность.
  • Фиксируем петли или навесы.
  • Крепим на каркас профнастил заклепками, саморезами.

Дополняем конструкцию необходимой фурнитурой (замком, нижним фиксатором, засовом, автоматической системой, осветительными приборами, сигнализацией и т.д.)

Привариваем сталь

Покупая стальной лист, вероятнее всего, вам придется столкнуться с ограничением выбора по размеру. В широкую продажу, обычно поступают листы с габаритами 1000 х 2000 или 1500 х 2500. Поэтому в целях экономии, проектируя и собирая ворота своими руками, все же разумней закладывать высоту и ширину створки отталкиваясь от этих размеров. Выбирайте холоднокатаную сталь, она гораздо тверже, реже идет волнами, поэтому имеет более ровную и качественную поверхность.

Начинайте соединять лист железа и каркас от центра к краям, чтобы минимизировать вероятность образования волн. Как и при сборке рамы, вначале прихватите точечной сваркой, а затем проложите швы.

После сборки основных деталей приваривают резные элементы, если они предусмотрены проектом.

Как облагородить изгородь из профнастила на даче

Дача создана для отдыха на природе. В этом месте надо декорировать не только фасад ограды, но и внутреннюю его часть, интерьер двора. Расставленные по поперечным перекладинам свечи создадут романтическую обстановку вечером. Днем забор защитит от ветра и солнца. Под ним можно устроить зону для отдыха.

Вдоль забора высаживаются тенелюбивые цветы и кустарники. С обеих сторон забора хорошо будут расти вьющиеся растения, такие, как лимонник, жимолость. Туи и кипарисы, рассаженные изредка вдоль забора, создадут особое настроение комфорта и отдыха. Между ними — низкорослые ирисы, хоста, петунья.

Украшение кустарниками вдоль ограды

Методы декорирования профлистов менее изысканные, но более доступные для людей без специальных знаний и навыков. Например, отдыхая от городской суеты, можно насобирать разноцветных крышечек с пластиковых бутылок и наклеить их на профнастил, выложив орнамент.

Украшением могут послужить даже сапоги с цветами

Украшение своими руками

Дачный забор хорошо выглядит с непрофессиональными рисунками зверей, гор, моря и героев сказок. Можно брать масляные краски и получать удовольствие от творчества.

Любительская картина питомца

Элементы декора своими руками

Вместо горшков подойдут вырезанные сбоку пластиковые бутылки на 2 литра. С внутренней стороны аналогично можно посадить клубнику и зелень.

Цветы на ограде

Вариантов для декорирования забора их профнастила так же много, как и людей, желающих создать неповторимый образ ограды.

5 этап – изготовление рамы створок для ворот из профнастила

Прежде чем начать изготовление нужно еще раз замерять ширину
проема ворот и калитки, чтобы своевременно внести изменения в размеры створок.

Технология изготовления:

металл распускают на заготовки. Рез целесообразно делать под
углом в 45° для более надежного крепления. Хотя встречается и сварка деталей
встык, так проще резать заготовки и сваривать их;

Совет. Мастера советуют сваривать верхние углы под углом в
45 градусов, это позволить избежать затекания в них воды, а нижние можно встык.

Сварка верхнего угла ворот из профнастила под углом 45 градусовСварка внижнего угла ворот из профнастила встык

каждую заготовку очищают от грязи и ржавчины;

сваривают элементы каркаса между собой. Причем сначала
заготовки наживляют, а после проверки геометрии сваривают сплошным швом;

каркас усиливается (при необходимости);

тщательно зачищаются сварные швы;

обезжирить каркас, покрыть грунтовкой и покрасить места
сварки. После того, как краска высохнет – покрасить каркас полностью.

Совет. Изготовление ворот из профнастила требует большой
точности в соблюдении размеров. При изготовлении рамы створки лучше сделать
каркас чуть меньше, нежели больше. В первом случае чтобы устранить зазор между
створками распашных ворот достаточно будет приварить нащельник на одну створку
рамы, там, где она примыкает ко второй. Во втором – нужно будет разрезать каркас,
и уменьшать его ширину.

Виды ворот из профнастила

Конструкции ворот из профлиста могут быть: откатными, распашными, коваными и подъемными. Также они отличаются по своей форме и методу изготовления. Кроме того, многие конструкции могут иметь встроенную калитку.

Распашные ворота – самый простой вариант как в исполнении, так и в обслуживании. Справиться с сооружением такой конструкции сможет даже не опытный домашний мастер.

Распашные ворота требуют много пространства для открытия створок. Это довольно важный момент, который нужно учесть прежде, чем приступать к их сооружению

Примерная схема распашных ворот шириной 4 метра с указанием всех размеров конструкции, необходимых материалов и местами размещения петель

Откатные ворота, пожалуй, одно из самых практичных и эстетичных решений для оформления въездной группы в частном доме или на дачном участке. В отличие от предыдущего варианта, для них не потребуется много места.

Среди существующего многообразия цветовых и дизайнерских решений каждый сможет найти подходящий вариант ворот как по стоимости, так и по дизайну

Схематическое изображение откатных ворот с обозначением основных элементов конструкции. Осталось только нанести необходимые размеры и можно приступать к строительству

Кованые ворота – могут быть как распашными, так и откатными. Единственное их отличие от обычных в том, что они украшены элементами ковки.

Но, стоит заметить, что такое дополнение к обычным воротам из профнастила может обойтись довольно дорого, поэтому бюджет лучше планировать заранее.

Декор из кованых элементов – это один из лучших способов украсить поверхность ворот, ведь каждый хозяин мечтает, чтобы его двор был самым красивым и запоминающимся

Один из вариантов украшения ворот из профнастила – оформление их элементами фигурной ковки. Данный способ позволяет придать воротам более благородный вид даже без предварительного демонтажа

Подъемные конструкции, по мнению многих пользователей, самые удобные из вышеперечисленных. Могут быть секционными и подъемно-поворотными.

Именно второй вариант пользуется большей популярностью. При помощи рычажно-шарнирного механизма полотно ворот полностью поднимается под потолок гаража освобождая место для въезда/выезда автомобиля.

Такие ворота практически не занимают место в гараже/во дворе, обеспечивают хорошую теплоизоляцию помещения и более устойчивы к взлому благодаря целостности конструкции

Примерная схема расположения основных элементов конструкции подъемных ворот из профнастила. Размер будет зависеть от имеющегося свободного места

Создание ворот из профнастила своими руками.

(фотографии, инструкция, видео мастер-класс)

Ну и напоследок хочется продемонстрировать вам ещё один вариант готовых распашных ворот из профнастила. Интерес этой модели заключается в том, что металлический каркас её, созданный из профильной трубы, покрыт краской того же цвета, что имеет оборотная сторона профнастила. Из-за этого порота смотрятся цельными и собранными качественно.

Плюсы модели:

  1. Простота создания;
  2. Приятный внешний вид;
  3. Удобство в использовании;
  4. Минимальная затрата материалов;

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=KOxg2p2FiwgОригинальное название: Распашные ворота, эконом вариант, своими руками,Автор видео: Алексей Аюр

Из чего сделать ворота, калитку и столбы

Расчет необходимого количества материалов для ворот с калиткой из профнастила можно сделать только на основании чертежа ворот, на который нанесены следующие данные:

  • ширина проема между опорными столбами;
  • размеры распашных створок;
  • конфигурация несущего каркаса створок с указанием материала и сечения его составных элементов;
  • количество, расположение и габариты опорных столбов;
  • место установки и размеры калитки;
  • монтажные места приваренных петель;
  • информация о замке и фиксаторах.

При необходимости, на чертеж следует нанести элементы усиления конструкции для повышения сопротивления ветровым нагрузкам. В состав комплекта материалов входит:

  • профилированный лист для обшивки;
  • стальные трубы 60х60 мм с толщиной стенки 2,5-3,0 мм для установки в качестве опорной стойки столбов;
  • профильные трубы 40х40 мм или 60х20 мм для сборки несущего каркаса створок и калитки;
  • саморезы с шестигранной головкой для закрепления профлиста;
  • металлический лист или полоса для изготовления косынок и закладных;
  • сварную сетку для армирования кирпичной кладки столбов;
  • петли, замки защелки и нижние фиксаторы;
  • грунтовку, краску, растворитель;
  • сварочные электроды.

Усиление конструкции каркаса осуществляется при помощи профильной трубы 20х20 мм или равнополочного уголка такого же размера. Для дополнительного художественного оформления ворот можно приобрести кованые элементы декора, которые будут приварены по верхнему краю створок.

Характеристики профнастила для ворот и забора.

Это интересно: Дренажная система «Softrock»

Разновидности ворот из п-настила

Ворота из п-настила имеют свои особенности конструкции, положительные и отрицательные качества. К позитивным сторонам оград из этого материала можно отнести:

  • возможность хорошо сэкономить финансовые средства благодаря профилированным листам, поскольку их стоимость значительно ниже, чем у кованых или деревянных изделий, а эксплуатационные качества им не уступают;
  • простота установки и производства рабочих частей;
  • большой срок годности эксплуатации;
  • двери из п-листа могут быть самого разного выполнения и могут быть созданы различными методами за счет функциональных возможностей материала.

Поскольку профнастил изготавливается разнообразных расцветок, можно подобрать такую окраску, которая станет на все сто процентов соответствовать эстетическим потребностям потребителя и гармонировать с любыми компонентами убранства на дачной территории. Разновидности ворот из данного стройматериала по методу размыкания разделяют на:

  1. Открывающиеся.
  2. Распахивающиеся.
  3. Раздвигающиеся.
  4. Для автогаражей.
  5. Поворотно-поднимающиеся.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

  • несущую платформу;
  • уловители;
  • несущие тележки;
  • накатной ролик;
  • плату, предотвращающую раскачивание створки в момент движения;
  • систему автоматики, если ворота решено сделать автоматическими.

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

  • из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
  • выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
  • устанавливаются «банкетки» из арматуры;
  • готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Изготовление каркаса производится в следующей последовательности:

  • трубы отрезаются в размер согласно чертежу;
  • места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
  • варится внешний каркас;
  • приваривается обрешётка, к которой будет крепиться профлист;
  • крепится отделочный материал.

Сборка конструкции осуществляется в следующей последовательности:

  • на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
  • привариваем уловители, концевой ролик;
  • контролируем положение накатного ролика. Он должен находить на уловитель;
  • проверяем геометрию каркаса;
  • обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

2 этап – расчет откатных ворот из профнастила

Для нормального функционирования откатных ворот, нужно правильно рассчитать параметры их основных элементов:

Вес ворот

Масса откатных ворот оказывает прямое влияние на все несущие элементы. Общая масса состоит из веса каркаса, противовеса (хвостовика), веса обшивки, веса декоративных элементов. Если планируется изготовление ворот из профнастила с внутренней калиткой, учитывается вес каркаса и материала калитки. Вес замков и автоматики хоть и не столь существенен, но ими в расчетах также не стоит пренебрегать.

Снизить вес воротной створки можно путем обустройства двух створок. Т.е. вместо откатных, сделать раздвижные ворота.

Для примера, вес 4-х метровых ворот, сваренных из трубы сечением 60х20, обшитых профнастилом с одной стороны составляет около 200 кг.

Длина консоли (направляющей рельсы или балки)

Длина определяется шириной проема плюс ½ длины противовеса (хвостовика). Уменьшать этот параметр не рекомендуется, т.к. быстро износится механизм отката. При ширине ворот в 4 000 мм. длина консоли составит 6 000 мм. Таким образом, сторона забора, на которую будет заходить полотно ворот должна быть длиннее 6 000 мм.

Если забор короче, следует делать две створки ворот с двумя противовесами и комплектами автоматики. Это увеличивает стоимость откатных ворот, но позволит «поместиться» в заданные размеры (длину забора рядом с воротами). В противном случае нужно устанавливать распашные ворота из профнастила.

Противовес в ¼ от ширины ворот возможен только при использовании роликовых направляющих консоли.

Совет. Если въезд во двор расположен на узкой улице целесообразно делать проем и ворота шире, чтобы обеспечить свободное место для маневра.

Влияние веса откатных ворот на параметры направляющей рельсы (консоли)

Масса створки ворот, кг.Сечение направляющей рельсы, мм.Толщина стали, мм.
До 30060х703,5
300-70085х955
800 и более170х18012

Сечение балки (рельсы) для откатных ворот

Фурнитура

Чем тяжелее ворота – тем прочнее нужно приобретать фурнитуру. Это позволит избежать ее деформации и перекоса ворот в процессе эксплуатации.

Автоматика

Чем массивнее полотно створки, тем мощнее нужно брать автоматику. В свою очередь, автоматика для откатных ворот выбирается с учетом запаса по мощности. Поэтому покупая нужно прибавить к весу ворот 100 кг.

Влияние веса откатных ворот на параметры электропривода (мощность)

Масса створки ворот, кг.Мощность электропривода, Ватт
До 300250
300-700350
800 и более500

Этапы усиления каркаса

Придать жёсткость каркасу, можно выполнив 3 вида работ:

  1. Наварить уголок.
  2. Сварить раму внутри каркаса и в верхней части конструкции.
  3. Использовать перемычки по диагонали и поперёк конструкции.

Разные типы усиления каркаса.

Все три варианта усиления каркаса ворот необходимо рассмотреть отдельно.

Наварить уголок.

Как говорится, отделаться лёгким финансовым испугом в нашей ситуации усиления каркаса можно, если ширина каждой створки не превышает полтора метра. В этом случае, особой роли не играет, применим для усиления «косынку», или используем «распорку».

Крепление можно сделать следующим образом. Небольшие заготовки установить в ячейки каркаса, прихватив их сваркой. При этом шаг может колебаться в пределах от 200 до 300 мм.

Ещё один вариант. Над основным каркасом можно наварить трубу небольшого сечения. Это также позволит усилить всю конструкцию и минимизировать парусность створок.

Установка перемычек поперёк и по диагонали.

Отвечая на вопрос, как сделать калитку из профнастила, необходимо знать, что существует особенность при монтаже перемычки. Если калитка из профнастила с небольшой парусностью, то можно выполнить монтаж одной поперечной перемычки. Она крепится перпендикулярно длинным элементам каркаса. А вот для усиления ворот, необходимо монтировать диагональную перемычку.

Теперь можно перейти к ознакомлению процесса установки опорных столбов. Здесь также существуют свои нюансы и особенности монтажа.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
