Ворота из профлиста своими руками: изучаем как устроены ворота и калитка, делаем самостоятельно

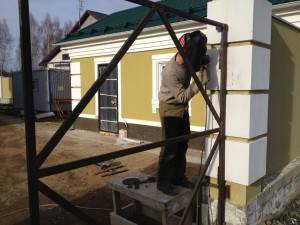

Этапы усиления каркаса

Придать жёсткость каркасу, можно выполнив 3 вида работ:

  1. Наварить уголок.
  2. Сварить раму внутри каркаса и в верхней части конструкции.
  3. Использовать перемычки по диагонали и поперёк конструкции.

Разные типы усиления каркаса.

Все три варианта усиления каркаса ворот необходимо рассмотреть отдельно.

Наварить уголок.

Как говорится, отделаться лёгким финансовым испугом в нашей ситуации усиления каркаса можно, если ширина каждой створки не превышает полтора метра. В этом случае, особой роли не играет, применим для усиления «косынку», или используем «распорку».

Крепление можно сделать следующим образом. Небольшие заготовки установить в ячейки каркаса, прихватив их сваркой. При этом шаг может колебаться в пределах от 200 до 300 мм.

Ещё один вариант. Над основным каркасом можно наварить трубу небольшого сечения. Это также позволит усилить всю конструкцию и минимизировать парусность створок.

Установка перемычек поперёк и по диагонали.

Отвечая на вопрос, как сделать калитку из профнастила, необходимо знать, что существует особенность при монтаже перемычки. Если калитка из профнастила с небольшой парусностью, то можно выполнить монтаж одной поперечной перемычки. Она крепится перпендикулярно длинным элементам каркаса. А вот для усиления ворот, необходимо монтировать диагональную перемычку.

Теперь можно перейти к ознакомлению процесса установки опорных столбов. Здесь также существуют свои нюансы и особенности монтажа.

Установка фурнитуры на калитки из металлопрофиля

После сборки рамы калитки, но до зашивки каркаса металлопрофилем, к калитке привариваются петли и пластины для установки замка и ручки, если это необходимо.

Петли для калитки из профнастила устанавливают навстречу друг другу и прихватывают сварными швами длиной 1-2 см. Петли ставятся так для того, чтобы полотно нельзя было снять после окончательной установки. При такой установке калитку можно только срезать болгаркой. Крепят петли на расстоянии 25-30 см от верхнего и нижнего краев полотна.

Выбирая замок на калитку из профнастила, нужно обязательно обращать внимание на оговоренные производителем в паспорте условия его эксплуатации. Замок должен быть предназначен для наружной установки

При выборе сердцевины замка предпочтение нужно отдавать тем, которые изнутри открываются без ключа. Это избавит вас от проблем, если зимой в замке замерзнет вода.

При открывании полотна внутрь замок может как врезным, так и накладным. Если калитка открывается наружу, на ней ставится только врезной замок. Замок и ручка для калитки из профнастила обычно устанавливаются на высоте приблизительно 90 см.

Из врезных замков наиболее удобны специальные узкопрофильные замки, предназначенные для установки в профильные трубы. Сам принцип их монтажа частично защищает их от влаги и пыли, что повышает их срок службы.

Перед тем, как врезать замок в калитку из профнастила, необходимо разметить место его установки: прямоугольную прорезь для тела и окружности для сердечника. Кроме того, лучше сразу же наметить места крепления ручки. Далее процесс установки достаточно прост:

  1. С помощью болгарки делаются прорези вдоль длинных сторон.
  2. Вдоль коротких сторон с помощью дрели высверливаются отверстия как можно ближе друг к другу. Сверлить необходимо не по самой полосе разметки, а немного внутри прямоугольника.
  3. Чтобы установить врезной замок в калитку из профнастила до нужной формы отверстие доводится с помощью напильника.
  4. Круглые отверстия для сердечника выпиливаются с помощью борфрезы по металлу. В случае ее отсутствия также можно использовать сверление по контуру и доводку напильником.
  5. Сверлятся отверстия для монтажных винтов.
  6. Место вокруг замка очищается от ржавчины, грунтуется и красится.
  7. Выполняется установка замка на калитку из профнастила, но без накладок — они монтируются уже после зашивки рамы.

На этом установка замка в раму завершена. Однако, так как поставить замок на калитку из профнастила — это только половина дела, на этом работа не заканчивается. Необходимо выполнить монтаж ответной части в опорный столб. Этот этап выполняется уже после монтажа калитки на столбы.

Дополнительно может устанавливаться запор или защелка на калитку из профнастила. Такие решения имеют смысл как с точки зрения повышения безопасности, так и для удобства — особенно, если калиткой часто пользуются. В этом случае проще закрывать ее на защелку, чем каждый раз возиться с замком. Также можно сразу приобрести замок с защелкой, и не устанавливать ее отдельно.

Если вы обладаете сварочным аппаратом и можете работать головой и руками, то сможете практически за пара часов самостоятельно оборудовать вход на свой участок. Так как сделать ворота и калитку из профнастила — задача не весьма сложная и кроме того не требующая вспомогательной силы в виде подсобника либо подъемной техники.

Установка опор

Опоры ставятся на первоначальном этапе работ. Чаще всего, без особых сложностей, копается яма, в которую устанавливают столбы. После утрамбовки земли вокруг опор проводится бетонирование конструкции. Выемка земли выполняется вручную с использованием штыковой лопаты или с помощью бура.

Как пример: Если сечение трубы в размерах 60/60, то диаметр садового бура должен соответствовать 120 миллиметрам.

В процесс подготовки входит подача в готовую яму смеси из песка и бетона. Толщина подушки колеблется от 150 до 300 мм. Почему необходимо уложить подушку? Она служит своеобразным предохранителем от влияния морозного пучения, а также увеличивает срок службы опорных столбов (их устойчивость).

Монтаж опоры.

Перед бетонированием столбов необходимо их загрунтовать

Важно установить трубы точно в вертикальном положении во избежание перекоса всей конструкции

Подготовка к строительству ворот из металлопрофиля

Ворота из металлопрофиля

Будет ли калитка отдельной либо же встроенной в одну из створок, решайте сами.

Монтаж ворот из металлопрофиля начинается с выполнения ряда подготовительных задач, в частности – сборки требуемых инструментов, дополнительных приспособлений и материалов.

Набор для самостоятельного изготовления ворот из металлопрофиля

  1. Болгарка с шлифовальным кругом, подходящим для резки металлопрофиля.
  2. Сварочный аппарат.
  3. Электрический шуруповерт.
  4. Электродрель.
  5. Рулетка для снятия необходимых замеров.
  6. Молоток.
  7. Клепатель.
  8. Бур.
  9. Бетономешалка. При ее отсутствии нужно хотя бы подготовить емкость для приготовления раствора.
  10. Угломер.
  11. Краска для отделки каркаса. Также часто применяется грунтовка. В этом вопросе ориентируйтесь на свои личные предпочтения и доступный бюджет.
  12. Лопата.
  13. Саморезы. Также подойдут заклепки.

Для сборки ворот лучше всего подходит металлопрофиль С8. Материал этой марки имеет толщину порядка 0,6 мм, а высота волны составляет 8 мм. Самодельные ворота из такого профлиста будут иметь аккуратный внешний вид и высокую прочность. Расчет нужного количества материалов выполняется индивидуально в каждом конкретном случае. Ориентируйтесь на выбранную прямоугольную площадь воротных створок.

Профнастил С8

Створки, как уже отмечалось, крепятся к стойкам. Функцию опорных столбов могут выполнять трубы из стали. В большинстве случаев достаточно изделий диаметром около 6 см. Нужную длину опоры подбирайте в соответствии с запланированной высотой будущих самодельных ворот. К рассчитанной длине добавьте еще примерно 30-35% — именно такая часть трубы должна быть вкопана в землю.

При установке столбы заливаются бетонным раствором. Смесь вполне стандартная. Готовится из части цемента (будет достаточно марки М400), трех частей песка и 4-5 частей щебенки. Обязательно используется армирующая проволока. Ее применение поспособствует увеличению прочности и в целом надежности конструкции.

Каркас конструкции традиционно изготавливается из профиля. Отлично подойдет материал шириной 4 см и толщиной 2 см. Эти показатели можно уменьшать или же увеличивать, все зависит от особенностей конкретного случая.

Монтаж

Как изготовит калитку поэтапно

Рассмотрим все этапы пошагово.

Монтаж опорных столбов

Данный этап является самым трудоемким. Стоечные материалы подбира ют в зависимости от того, что будет представлять собой ограда. Материалов для столбов могут послужить трубы из металла, камень и кирпич.

Применение опорных металлических столбов

Опорные столбы чаще всего делают из металлических труб. Это объясняется их дешевизной, скоростью и простотой монтажных работ (по сравнению с кирпичными). Для калиток подойдут профильные трубы размером 8*8 см, а толщина их от 0.3 до 0.4 см. Чтобы монтировать такие столбы, требуется выкопать яму с глубиной 1 метр для каждого. Размер углублений должен быть не менее 0.3*0.3 метров. То, на какую глубину будут выкопаны ямы, зависит от земли:

  • 0.7 метров – для каменистого.
  • 1 метр – для глинистого.
  • Для остальных типов грунта определите глубину уровнем промерзания (медиана по регионам средней полосы бывает 1.2 метра).

Рассмотрим другие столбы.

Опорные столбы из камня или кирпича

Такие столбы для калитки из профнастила своими руками делают размером в 1.5 кирпича, или же 0.39*0.39 метра. Размер основания не менее 0.5*0.5 метра, и в виде сложности выполнения, эти столбы встречаются не так уж и часто. Дополнительная степень прочности будет обеспечена посредством труб из металла. Их монтируют в яму до того, как в них будет залит бетон. Кирпич или камень укладывают вокруг установленных труб из металла, и приваривание закладных из металла, на которые будут установлена ворота и калитку, выполняется к трубам.

Калитка из профнастила

Как и было сказано выше, создание калитки из профилированного настила будет происходить по указанным этапам. После создания чертежа требуется подготовить все нужные инструменты, и такие работы проводят посредством:

  • Лома (чтобы утрамбовать щебенку).
  • Бетономешалки.
  • Садового бура (нужен, чтобы рыть ямы).
  • Измерительных инструментов (рулетки, угольники и линейки).
  • Шурупов и шуруповерта.
  • Карандаша, мела и чернил (для создания разметки).
  • Угловой шлифовальной машинки (резак требуется для металла).
  • Сварочного аппарата.

Итак, поговорим, как сделать каркасную конструкцию?

Создание каркаса

Каркас подготавливают из профилированных труб, имеющих сечение 6*4 см. Для начала посредством металлической щетки удаляют ржавчину, грязь, и есть возможность сделать такую операцию посредством угловой шлифовальной машинки (потребуется щетка-круг). Далее требуется сделать детали, угол для торцов вертикального направления, поперечного элемента снизу и сверху равен 45 градусов. Для торцов поперечных деталей посередине он будет составлять 90 градусов относительно элементов на оси. Далее требуется при помощи электрической сварки соединить все элементы готового типа. Когда будет готов каркас, к нему приварите ручку, пластину для замка, петельные навесы. По окончанию сварки конструкцию нужно обработать антикоррозионным покрытием, заранее убрав окалину. На заключительном этапе выполните грунтование и окрашивание каркаса.

Монтаж фурнитуры

Установка калитку на опорные столбы

Монтаж калитки проводится после того, как будет собран каркас и отвердеет в течение нескольких дней смеси бетона

Далее важно произвести такие действия

Под рамой требуется поставить брусок из древесины.
Поставьте калитку прямо (выравнивание важно проводить, применяя строительный уровень).
Отметьте на опорных столбах места, где будут монтированы калиточные петли.
Проверьте, как происходит открытие и закрывание.
Приварите петли.
Произведите зачистку швов, грунтовку и окрашивание.

Далее поговорим о том, как зашивать калитку.

Зашивка калитки на опорные столбы

Итак, как сделать калитку из профнастила своими руками по фото? Профилированный лист требуется раскроить ножовкой или ножницами по металлу. Применять угловую шлифовальную машинку вовсе нежелательно в виду сгорания защитных покрытий и образования ржавчины. Саморезы нужно вкручивать в гребни волн без особых усилий (прокладка должна быть лишь придавлена). Сильное вкручивание приведет к деформации, потере эластичности и трещинам на прокладке.

Цена калитки

Как изготовить ворота из профнастила своими руками

Конструкция распашных ворот состоит из двух столбов, двух створок и четырёх воротных петель. В качестве столбов обычно используются круглые или квадратные трубы большого диаметра, способные выдержать нагрузку навешанных створок. В отдельных случаях используются бетонные и кирпичные армированные столбы с металлическими закладными деталями для установки петель. На схеме показано, как установить ворота из профнастила своими руками к закладным деталям столбов из кирпича.

ФОТО: fgpip.ruИзображение внутренней стороны ворот со всеми конструкционными элементами

Каркас створок имеет прямоугольную форму и изготавливается из металлического уголка или квадратных труб небольшого диаметра. Створки, изготовленные из квадратных труб, обладают большей жёсткостью и прочностью на изгиб в сравнении с конструкцией, сваренной из уголка. При креплении профнастила резьбовая часть саморезов находится внутри трубы и не видна. При выборе материала для калитки и створок ворот предпочтительнее квадратные трубы.

Для самостоятельного изготовления распашных ворот с калиткой из профнастила потребуются следующие инструменты:

  • электрический сварочный аппарат, работающий от бытовой сети 220 вольт;
  • электроды;
  • угловая шлифовальная машинка для зачистки сварочных швов и резки металла;
  • шуруповёрт;
  • молоток;
  • кувалда;
  • измерительная рулетка;
  • ватерпас или лазерный уровень.

Далее рассмотрим, как изготовить ворота из профнастила своими руками, используя квадратные трубы.

ФОТО: izomat.byСтальные профильные трубы для каркаса распашных ворот

3 Поэтапная схема монтажа ворот и калитки из профилированных листов

Сначала выбирают три места (для калитки – одно, для ворот – два), на которых необходимо смонтировать вертикальных опоры. Ставят их со стойками ограды в одном ряду в достаточно глубокие ямы (около одного метра) сечением не менее 20 сантиметров. Такие ямы проще всего подготавливать при помощи бура.

В пробуренные в земле отверстия на 15 сантиметров засыпают щебень либо гравий, которые после тщательной трамбовки будут выполнять функцию опорной подушки. Перед тем, как помещать столбы в ямы, потребуется сделать бетонный раствор из гравия (четыре части), песка (две части), цемента М400 (одна часть) и воды. Его заливают сразу после приготовления в ямы, куда строго вертикально устанавливают стойки из металла. Если вы хотите перестраховаться и обеспечить максимальную устойчивость опор, к их нижним частям можно приварить несколько горизонтальных стальных труб малых сечений или металлических уголков.

После монтажа стоек должна пройти пара дней, в течение которых бетонный раствор полностью засохнет. Затем можно смело приступать к процессу подгонки стоек и створок ворот. Последние ставят на бруски из дерева либо на кирпичи, отмечают на стойке точку монтажа нижней петли, привариваемую после этого к опоре.

Присоединив все петли (по две на каждую створку) с помощью сварки, приступайте к навешиванию створки. Аналогичные мероприятия производятся и со второй створкой, а также с калиткой. Обязательно требуется осуществить приваривание крайних стоек к опорам ограды с целью увеличения жесткости конструкции. Спецы, кроме всего прочего, советуют дополнительно повысить жесткость ворот путем соединения опорных столбов между собой по их верхним краям посредством горизонтальных металлических изделий.

Затем производится покраска всех деталей созданной конструкции. Последняя же стадия монтажа ворот – это установка на их каркас профилированных листов с применением:

  • болтов и гаек;
  • саморезов.

Длина крепежа зависит от толщины профиля на створках и высоты волны профнастила. Для облегчения процесса соединения листов с профилями нужно проделать в них отверстия, а затем уже устанавливать болты.

Related Posts via Categories

  • Профлист для кровли – особенности выбора материала и советы по монтажу своими руками
  • Сарай из профлиста – идеален для дач!
  • Как выбрать профлист по таблице его несущей способности?
  • Гофролист – универсальный материал для всех видов строительных работ
  • Какой бывает ширина профлиста – особенности ее определения
  • Окрашенный профлист – эстетически безупречный строительный материал
  • Производство профлиста – какое оборудование используется?
  • Крепление профлиста к металлическим прогонам – чем и как это делают?
  • Вес профлиста – считаем килограммы
  • Цвет профлиста – какие бывают и как выбрать подходящий?

Ворота из профнастила своими руками: чертежи и схемы

Любое строительство или изготовление конструкции невозможно без чертежа или хотя бы эскизного рисунка с чётко обозначенными размерами. Поэтому для изготовления ворот из профнастила своими руками чертежи, схемы просто необходимы, и без них никак не обойтись. Определившись с местом расположения объекта и произведя замеры, на листке бумаги, вспоминая школьные уроки черчения, следует нанести основные параметры будущей конструкции. За основу можно взять готовый проект ворот, который несложно найти в интернете и внести собственные изменения и размеры.

ФОТО: гаражные-ворота72.рфЭскиз конструкции простых распашных ворот с отдельно расположенной калиткой из профильной трубы ФОТО: master-style.com.uaЭскизный проект ворот и калитки с двухсторонней обшивкой листами профнастила

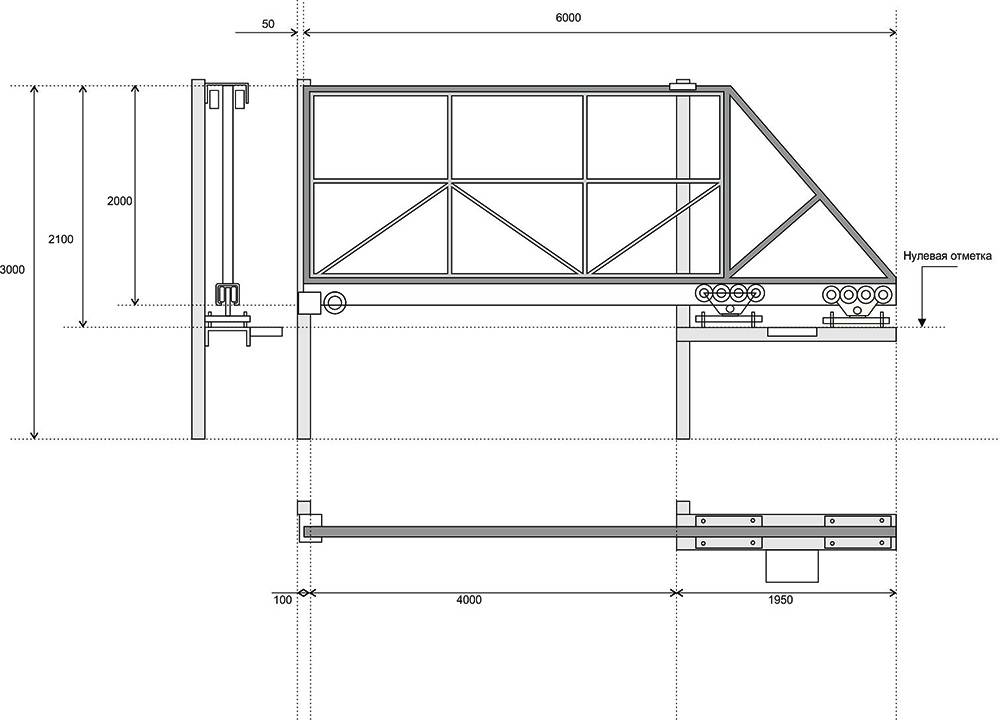

ФОТО: roomester.ruЧертёж каркаса полотна откатных ворот

Важные особенности при установке

Аккуратные ворота из профлиста

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

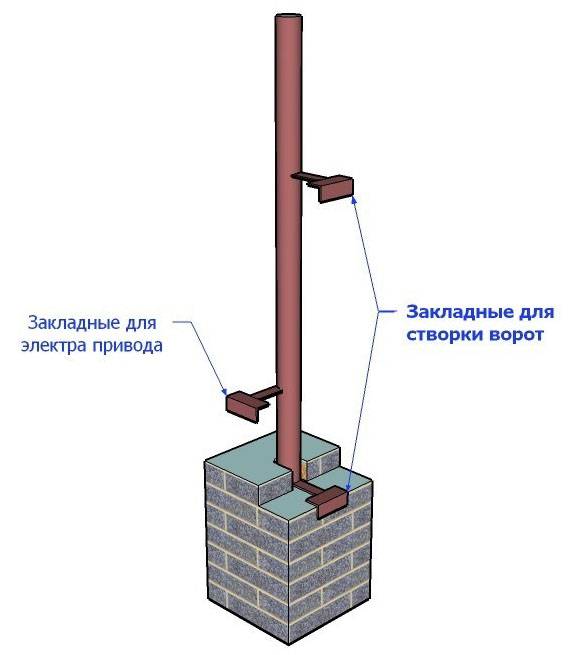

Установка опор

Монтаж ворот из профнастила необходимо начинать с опор. Обычно их укапывают, а затем бетонируют.

Инструкция по устаовке опорных труб:

  • с помощью бура подготовьте отверстия необходимой глубины и ширины. Можно работать лопатой, но придется потратить больше цементного раствора. Глубина должна составлять треть длины столба;
  • засыпьте в лунку щебень и песок, предварительно смешав. Сделайте подушку высотой 15-30 см;
  • покройте столб антикоррозионной грунтовкой;
  • выровняйте трубу вертикально в углублении, контролируя уровнем и отвесом;
  • залейте столб бетонным раствором;
  • сверху установите металлический козырек или декоративный элемент, чтобы предотвратить попадание влаги внутрь трубы.

Ограждения распахивающейся разновидности

Такое исполнение считается традиционным, и большинство пользователей привыкли наблюдать именно этот способ исполнения на дачных территориях. Структура имеет две стойки, на которых и размещаются выполненные из профнастила дверцы ворот. Благодаря тому, что на стойках прикладываются подшипниковые петли, получается мягкость открытия. Дверца или калитка, как правило, находится в располагающейся рядом секции ограждения, но при этом встречаются случаи, когда дверь встроена в одно из отделений ворот.

Раскрытие происходит посредством ручного способа воздействия или механически, посредством встроенного в конструкцию автоэлектропривода. В большинстве случаев привод применяется для подъездов на производственные сооружения и прочие территории служебного назначения. Впрочем, в последние годы все чаще электроавтоматика, которая управляет воротами, находит своих почитателей в строительных работах частных помещений.

Следует обозначить, что за счет применения в производстве ворот профнастила можно сэкономить свои средства на приобретении привода, поскольку ворота выходят легче подобных моделей из остальных материалов, а автодоводчик подойдет даже незначительной мощности.

Распахивающиеся ворота активизируют высокую заинтересованность за счет доступности стройматериалов и несложности работ с ними. Впрочем, в случаях неимения места для открытия секций такой вариант нужно будет забраковать и подумать, как выполнить ворота распашные из профнастила собственноручно.

https://youtube.com/watch?v=gumoq9guC5o

Ворота из профнастила своими руками — предпочтительная конструкция

Наиболее просты и надежны распашные ворота из профнастила. Большая часть ворот индивидуальных приусадебных и дачных участков имеют именно такую конструкцию. Особенность ее заключается в том, что ворота состоят из двух створок, открывающихся в разные стороны. Это позволяет вдвое уменьшить нагрузку на опорные столбы и максимально ограничить свободное пространство, необходимое для их открывания.

Для легких ворот из профнастила это не так существенно, как для значительно более тяжелых металлических. Но чем меньше нагрузка на опорные столбы ворот, тем меньше вероятность их перекоса и деформации в дальнейшем. Уменьшается также и нагрузка на петли, и они значительно меньше изнашиваются при эксплуатации. Да и для открывания створок ворот требуются гораздо меньшие усилия.

Второй тип — это откатные ворота из профлиста. В этом случае есть только одна секция, которая отодвигается параллельно забору при открытии. Такая конструкция имеет свои преимущества:

  • легкость автоматизации;
  • минимальные усилия для открытия в условиях обильных снегопадов;
  • нет необходимости в свободной площади перед или за воротами для их открытия.

Однако сделать ворота из профнастила подобной конструкции самостоятельно — очень тяжело. Во-первых, необходимо правильно рассчитать массу противовеса, чтобы ворота открывались без лишних усилий и, тем более, не перекосились. Во-вторых, нужно сделать мощный фундамент для опорной части ворот. И, в третьих, сложно правильно сварить ворота из профнастила подобной длины без практики и специального оборудования. Если вам нужна еще и автоматизация — то без помощи специалиста уже не обойтись.

Наконец, третий тип — это сдвижные ворота. Они имеют черты как распашных, так и откатных конструкций. Такие ворота состоят из двух створок, которые раздвигаются в стороны вдоль забора. Они сочетают в себе преимущества двух предыдущих конструкций, однако, не лишены и недостатков.

В первую очередь, для сдвижных ворот также важен правильный расчет противовеса. Пусть небольшие ошибки в данном случае не так фатальны за счет вдвое меньшей ширины полотна, но они обязательно скажутся «на дистанции» в виде перекоса, а также быстрого износа направляющих и роликов.

Кроме того, под такие ворота необходимо два опорных фундамента, причем по конструкции и размерам они не сильно будут отличаться от фундамента для откатных ворот. Также в подобной конструкции существуют проблемы с реализацией калитки. Поэтому, опять-таки, сделать такие ворота с профнастила своими руками — слишком сложно, поэтому далее остановимся на распашной конструкции как на самой простой в реализации.

Как выполнить чертёж каркаса ворот из профнастила?

Сейчас я расскажу о методе сварки ворот, который даёт большую точность, чем обычный слесарный угольник.

Выбираем ровную площадку на твёрдом основании и, используя правило трех чисел 3-4-5, отчерчиваем контур будущих ворот.

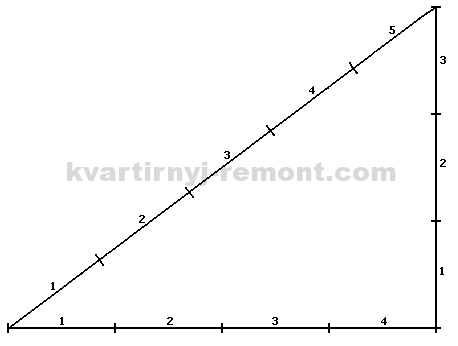

Давайте я поясню метод. Проводим от одного угла ворот линию и отмечаем на ней 3 одинаковых отрезка. Длина отрезков может быть любая и для разметки удобнее использовать шнур. Этим шнуром мы размечаем вторую линию примерно на 90 градусов к первой. Отмечаем на ней 4 отрезка той же длины. Теперь, если скорректировать дальние точки так, чтобы расстояние между ними было как 5 отрезков, то мы получим прямой угол.

После того как вы начертили каркас будущих ворот, можно проверить правильность прямоугольника. Измеряем диагонали, они должны быть равны.

Почему мы так детально рассмотрели момент разметки ворот? Вы должны понимать, что ошибка в длине, может вызвать перекос ворот.
