Водопровод в баню зимой, чтобы не замерз

Схема всей сиcтемы

На фото: забор воды происходит из бочки, станция накачивает давление около 3х атмосфер (работает достаточно тихо), затем автоматически отключается, далее по давлением, холодная вода поступает в водонагреватель и в трубу для холодной воды через тройник, цифра (1) показано соединение тройника с холодной водой и трубы из металлопластика. Цифра (2) это уже горячая вода, пошла уже к крану и душу.

Эта конструкция собиралась временно, на 1 год, но работает уже 2 года. Насосная станция из Леруа отлично работает, так же как и водогрей. Единственный нюанс по насоске — автоматика перестает срабатывать когда в моечной слишком жарко, небольшой щелчок по блоку автоматики, и она отключается.

Как провести воду в баню

Если сделать очень хочется водопровод в бане своими руками, потребуется разработать проект, купить материалы, выполнить земляные и монтажные работы.

Проект

Разработку проекта водоснабжения начинают с составления схемы. Рисуют схему наружного водопровода, а также внутреннюю разводку в бане. Согласно схеме рассчитывают длину трубы, количество запорной арматуры, поворотов, тройников, крестовин, фильтров и других элементов. Сразу продумывают тип используемого насоса. Для водоснабжения бани оптимально сразу отдать предпочтение станции с автоматикой и гидроаккумулятором объемом на 50 л. Выбор оправдан автоматизацией процесса и отсутствием необходимости установки накопительной емкости.

Инструкция

Подвод водопровода к бане состоит из следующих шагов:

1. От источника забора воды до бани прокапывают траншею ниже уровня промерзания грунта.
2. В кольце колодца пробивают отверстие для трубы. Если забор осуществляют со скважины, устанавливают кессон. В боковой стенке аналогично прорезают отверстие для трубы.
3. При использовании погружного насоса его опускают в скважину или колодец. Минусом является сложность обслуживания оборудования. Проще в воду опустить заборную трубу с клапаном. Насос поверхностного типа с автоматикой и гидроаккумулятором располагают в кессоне или внутри помещения. Во втором варианте водопровода вся наружная труба от колодца до бани считается заборной.
4. По траншее прокладывают пластиковую трубу, соединяют с насосом и выводят в баню.

Закапывают траншею после испытания водопровода, а делают его по окончанию монтажа внутренней разводки.

Утепление и компенсация давления труб

Трубы, укладываемые в грунт, требуют качественной теплоизоляции, а если они проложены выше уровня промерзания, то и регулируемого подогрева.

Существует несколько способов утепления уличных водопроводов:

• увеличенное давление в системе;
• мощная теплоизоляция;
• внешний или внутренний подогревающий кабель.

Повышение давления сработает лишь при высоком и постоянном расходе воды.

Теплоизоляция обязательна для подземных трубопроводов. Наиболее часто используются следующие материалы:

1. Рукава из пенополиуретана. Они подбираются по внутреннему диаметру и надеваются на трубу. Если трубопровод уже смонтирован, рукав разрезают вдоль, надевают на трубу и склеивают двухсторонним скотчем.
2. Жесткие теплоизоляторы. К ним относятся плиты из пенопласта или пеноплекса. Из них устраивают короба, в которых и размещают трубы. Внутренность короба выкладывают мягким теплоизолятором, например, базальтовой ватой. Такие материалы могут быть дешевле при покупке, но требуют большого объема работ и не могут компенсировать давление грунта.
3. Рулонные материалы. Труба обматывается одним или несколькими слоями утеплителя, такого, как минеральная вата или пенофлекс.
4. Напыляемый пенополиуретан. Эта технология обходится дорого из-за высокой стоимости оборудования, но дает наилучший эффект по теплоизоляции, долговечности, защите трубы от давления грунта.

Напыляемый пенополиуретан поможет теплоизолировать трубы в бане Трубопроводы мелкого залегания следует снабжать подогревающими лентами. Такая лента может наклеиваться снизу трубы снаружи, а может располагаться внутри защищаемого участка и питаться электроэнергией через специальный фитинг. В последнем случае существенно ниже затраты энергии-на поддержание положительной температуры в трубе.

Кроме того, необходимо продумать, как будет компенсироваться давление почвы на трубы

Это чрезвычайно важно в сложных, насыщенных влагой грунтах, склонных к вертикальным и горизонтальным сезонным подвижкам, а также вспучиванию

Для компенсации давления грунта трубу вместе с утеплением размещают в жесткой гофрированной трубе большего диаметра.

Монтаж водопровода в баню под ключ

Чтобы обеспечить водоснабжение бани, выполняется монтаж трубопровода. Для этого выполняются следующие действия:

• Проектирование. Это важный этап работ для установки. На этом этапе подсчитывается, сколько метров трубопровода нужно, какие соединительные элементы потребуются, запорная арматура и т.д.
• Выкопать траншею, чтобы осуществить провод воды от колодца или скважины в баню. Копка выполняется ниже глубины промерзания. Если почва каменистая, то можно сделать защиту подушкой из песка, которая насыпается под трубопроводом и над ним.
• В кольце колодца с помощью перфоратора делается отверстие, в которое будет выводиться трубопровод. Чтобы снизить потерю тепла в этом месте, между трубой и поверхностью кольца в отверстии прокладывается теплоизолирующий материал.
• Трубопровод заводится под фундамент, так как большинство фундаментов ленточные.
• Для насосного оборудования лучше выкопать отдельную нишу в земле и утеплить ее дополнительно.
• Далее выполняется монтаж трубопровода от насоса до ввода в баню.
• Устанавливается насосное оборудование.
• Выполняется пробный запуск системы.

Установить зимний водопровод от скважины в баню потребуется уже другим способом. Часто используют утепленную тумбу. Так как, в скважине не сделать отверстие для выведения, у нее слишком маленький диаметр для такого монтажа. Коммуникация выводится в утепленную тумбу, оттуда в траншею. А дальше все, как было перечислено выше.

Проектировка и подсчет материалов

Чтобы обеспечить водоснабжение бани в зимний период, перед началом его монтажа нужно подсчитать, сколько необходимо будет приобрести оборудования и материалов. Необходимо посчитать:

• Сколько метров от скважины до входа (это необходимо для того, чтобы узнать количество нужных материалов).
• Сколько потребуется теплоизоляционного материала (утеплителя).
• Какое нужно количество соединительных элементов.
• Количество запорной арматуры.
• Дополнительные материалы (песок для защитной подушки, гофрированный шланг для защиты трубы от давления земли).

Прокладка трубы

Прокладывается за пределы глубины промерзания. Можно соорудить специальную защитную конструкцию, которая позволит снизить давление земли. Такая конструкция может быть из дерева, металла, можно использовать гофрированный толстый шланг. При необходимости насыпается защитная подушка (если много камней в почве). Если земля мягкая, то можно обойтись без такой подушки.

В местах выхода производится утепление. Например, стенка кольца колодка из бетона и она может служить источником потери тепла. Поэтому необходимо проложить теплоизоляционный материал.

Утепление

Саму трубу можно также утеплить. Для этой цели можно использовать два способа:

• Теплоизоляционный материал вокруг.
• Специальный греющий кабель, который работает от электрической сети. Такой кабель укладывается часто в местах входа в траншею, где есть риск промерзания. По всей длине его редко используют, так как это выйдет дорого.

Подключение и регулировка насосной станции

Водоснабжение бани потребует наличия насосной станции. Кто-то обходится и без нее, но лучше позаботиться о ее наличии. В насосной станции выполняется монтаж:

• Датчика давления;
• Запорной арматуры;
• Реле;
• Гидроаккумулятор.

Давление гидроаккумулятора придется снизить, если планируется только одна конструкция. Изначально давление рассчитано на 2,2 атмосферы. Включение необходимо настроить при 0,7, а выключение при 1,1 атм. Этого будет достаточно.

Водоснабжение бани зимой без постоянного отопления

Выше мы показали только схемы заводки воды в баню. Но следует рассказать и о том, как позаботиться о главных точках водоснабжения: душе и туалете.

Как завести воду, чтобы не замерзала: душ в бане

Так как баня является неотапливаемым помещением, в отсутствие хозяев и протопки печи температура в ней становится такой же, как на улице. А вода замерзает при нуле. Внутренние коммуникации точно так же рвет льдом, как и внешние.

Основное правило для душа в бане зимой – если шланг гибкий с лейкой, то его обязательно нужно перед уходом положить на пол или на дно душевой кабины. Это обеспечит сток той воды, которая находится внутри шланга.

Краны душа при уходе надо оставлять в открытом положении, потому что при сливе через них заходит воздух вместо сливающейся воды.

Все остальное касается общего слива, о котором речь еще впереди.

Как провести холодную воду в банный туалет

Унитазы с оставшейся водой морозы рвут точно так же, как и трубы. Поэтому просто так оставлять туалет в бане зимой нельзя. Нужно позаботиться о том, чтобы в унитазе не образовывался лед.

Добиться этого можно различными средствами. Можно заполнить коленце унитаза антифризом или другой жидкостью, которая меняет температуру замерзания.

ВАЖНО! Имейте в виду, что выбирать жидкость надо сообразно тем климатическим условиям, в которых вы живете – если температура упадет ниже температуры замерзания выбранной жидкости, лед обязательно образуется.

Как вариант, можно воспользоваться раствором поваренной соли, сделанном на пределе растворения, то есть когда больше соли просто не растворяется. Температура его замерзания составляет минус 21,2 градуса.

Если ожидаются морозы ниже этой отметки, воспользуйтесь другой жидкостью – антифризом на основе этиленгликоля, к примеру. Но имейте в виду, что для человека это яд! Как вариант можно было бы не дать ему испаряться с помощью масляной пленки на поверхности, но мы не знаем, как поведет себя масло с этиленгликолем.

Впрочем, вспомним, зачем нам нужна жидкость в сифоне унитаза – чтобы не допускать проникновения в туалет запахов из канализации. Есть и другой вариант – без ядов. Нужно осушить полностью колено унитаза (с помощью тряпки, например, или с помощью хитрого приспособления, описанного в ролике ниже:

После осушения в отверстие унитаза можно поместить надутый воздушный шарик или даже просто забить туда тряпку – это делается для препятствования току воздуха из канализации. Мы считаем, что это лучше и проще, чем оставлять жидкость.

Ну и не забываем сначала слить воду из бачка полностью.

В завершение темы ролик, в котором говорится, в принципе, то же самое, что мы сказали выше, но можете проверить

Насосы и трубы

В продаже можно найти бытовые насосы для жидкости, которые отличаются техническими характеристиками, конструкцией, наличием дополнительных функций.

Глубинные

Насосное оборудование, которое устанавливается в глубоких скважинах. Преимущества:

1. высокая мощность;
2. надежность, долговечность;
3. многоступенчатая защита от засорения мусором, илом.

Недостатки:

• подходит для скважин из металлических труб;
• нужно устанавливать накопитель для жидкости.

В качестве накопителя для воды чаще устанавливается напорная башня Рождественского. Глубинный насос используют на территории большого участка, где нужно обеспечивать чистой жидкостью разные постройки, большую баню с домом. Не подходят для скважин, собранных из пластиковых трубок.

Поплавковые

Простые конструкции, которые часто используются дачниками для получения воды из естественных водоемов или колодцев. Преимущества:

• компактные размеры;
• возможность быстро убрать оборудование или перенести на другое место;
• плавает на поверхности воды и для него не важна глубина водоема, колодца.

Недостатки:

• низкая мощность;
• невозможность использовать зимой;
• емкость для воды должна быть установлена под воду.

Подойдут для временного использования, когда есть возможность брать воду из ближайшего естественного водоема.

Погружные

Устройство, которое погружается под воду на небольшую глубину. Его привязывают специальными веревками или тросиками, которые будут контролировать глубину, удерживать насос на одном уровне. Преимущества:

• мощность для обеспечеиния бани чистой водой;
• возможность использовать летом, зимой;
• надежность, долговечность.

Если уровень воды будет слишком низкий, насос начнет засоряться грязью, илом. Подача жидкости приостановится.

Насосы с гидроаккумулятором

Современное оборудование, которое подходит для разных целей. Преимущества:

1. Установлен механизм автоматического включения, отключения, зависимо от перепадов давления.
2. Есть регулятор мощности.
3. Подходят для естественных водоемов, скважин.

Из недостатков насосов с гидроаккумуляторами можно выделить высокий уровень шума, который они создают при работе.

Наиболее распространенные схемы подключения труб в бане

Для подачи воды в баню пользуются источниками:

• магистралью централизованного водоснабжения;
• скважиной на дачном участке;
• колодцем;
• внутренним домашним водопроводом.

Схема разводки труб внутри бани.

Непостоянное отопление банного помещения сказывается на особенностях подключения к ней водоснабжения и внутренней разводке. Наиболее сложно подключиться к централизованной магистрали. Требуется получить разрешение, сделать врезку, привлекая специалистов.

Зато впоследствии это оборачивается легкостью обслуживания системы. Подключение к собственной скважине, колодцу или домашнему водопроводу выполняется своими руками.

Летний водопровод по воздуху может использоваться как временный вариант. Чтобы коммуникации не замерзали, применяют несколько способов устройства водопровода в баню:

• Трубы укладывают ниже, чем промерзает земля.
• Обеспечивают постоянное движение воды в трубах.
• Сливают воду из системы после посещения бани.
• Прогревают трубы специальным электрокабелем.
• Водопровод, проложенный выше точки промерзания, надежно утепляют.

Для бани без постоянного отопления приемлемый вариант – обеспечить слив, чтобы в трубах, емкостях, арматуре не оставалось ни капли влаги. Наружный водопровод дополнительно утепляют или прокладывают ниже промерзания земли.

Откуда можно брать воду

Источник	Описание	Иллюстрация
Открытые источники: река или пруд.	Если, конечно, они есть на участке. Преимущества – ноль затрат. Недостатки — могут быть вопросы к качеству воды, увеличиваются риски засорения насосов.	Забор воды из открытого источника
Колодцы.	Для большинства бань – оптимальное решение. По качеству пригодна для приготовления пищи – вода из колодцев может применяться не только для бани, но и для жилого дома.	Колодцы
Скважины.	Могут быть неглубокими (на песок) или глубокими (на известняк). Губина первых не превышает 20 метров, конкретные значения зависят от геодезических особенностей местности и водного баланса грунтов. Преимущества мелких скважин – относительно невысокая стоимость. Недостатки – низкий дебет воды, большие риски замуливание скважины и засорения насоса. Если вода из скважин берется регулярно – риски заиливания уменьшаются, ил всасывается насосом, сетчатый фильтр очищается. Но если скважиной пользуются очень редко, то заиливание наступает быстро. Вторые скважины имеют самые высокие показатели по всем параметрам. Но есть у них и существенный недостаток – высокая стоимость работ. Глубина бурения может составлять несколько десятков метров и более.	Скважины

При выборе конкретного места забора воды принимайте во внимание максимальное количество индивидуальных факторов – это аксиома любого планирования. Наш дополнительный совет – планируйте на несколько шагов вперед, не живите сегодняшним днем. Если на данный момент вам достаточно забирать воду для бани из пруда, то имейте в виду, что через несколько лет никто такой водой пользоваться не пожелает

Зачем дважды выполнять одну и ту же работу? Делайте сразу нормальный водоподвод, это значительно расширит его возможности

Если на данный момент вам достаточно забирать воду для бани из пруда, то имейте в виду, что через несколько лет никто такой водой пользоваться не пожелает. Зачем дважды выполнять одну и ту же работу? Делайте сразу нормальный водоподвод, это значительно расширит его возможности.

Виды домашних трубопроводов

По месту расположения коммуникации бывают внутренние или наружные. Больше всего подвержены замерзанию уличные трубопроводы, а если хозяева уехали на зиму и не слили воду, могут перемерзнуть и домашние системы.

Типичная конструкция водоснабжения в частной застройке состоит из скважины или колодца, подземного трубопровода, подключенного к внутренним коммуникациям. В качестве источника питания водой может выступать центральная магистраль или общая скважина на несколько домов.

Водоводы изготавливаются из различных материалов: стали, чугуна, термопластов, хризотилцемента, стеклопластика и т.д. Наибольшей популярностью в частном строительстве пользуются трубы из полипропилена, полиэтилена, металлопластика. Они долговечны, недороги и технологичны в монтаже.

Как правильно проложить линию и компенсировать давление в системе

Не имеет значения, какие виды труб вы решили прокладывать от источника воды на вашем участке к бане.

Главное, не забывать принять меры, которые компенсируют давление грунта на пустотелые предметы.

Особенно, внимательно, стоит относиться к этому вопросу, в случае, если на территории принадлежащего вам земельного участка, пучинистые почвы.

В этом случае, утепленную трубу лучше всего поместить в гофрированный шланг большого сечения.

Во-первых, это будет дополнительная теплоизоляция, а во-вторых – защита от чрезмерного давления.

На современном рынке имеются специальные утеплители для труб.

Используя их, вы, одновременно, решите две проблемы, касающиеся теплоизоляции и избыточного давления грунта.

Дачники, у которых есть на участке баня, и они ею пользуются круглый год, советуют покупать все необходимые составляющие для обустройства водопроводной системы в одном магазине.

И еще одно условие:

торговая точка должна находиться не далеко от участка застройки.

Почему? Потому, что во время монтажных работ вы, скорее всего, забудете о каких-то мелких деталях, которые нужно будет докупить, а ездить каждый раз на дальние расстояния экономически не выгодно.

Какие трубы использовать для водоснабжения из колодца

При организации водоснабжения дачи и бани важно правильно выбрать трубы. Они должны быть:

• Безопасны, особенно, если воду будете использовать для питья.
• Долговечны, так как большая часть трубопровода укладывается ниже уровня промерзания грунта, то замена влечет большой объем работ.
• Хорошо переносили перепады температур.
• Легко монтировались и ремонтировались.

Раньше трубы использовались только металлические. Других вариантов не было. Но они, во-первых быстро ржавеют, во-вторых, монтаж и замена возможны только со сварочным аппаратом. Сегодня есть другие варианты.

Между колодцем и домом, дачей, баней, укладывают трубы из полипропилена или полиэтилена

Полипропиленовые трубы для водопровода

Чтобы водопровод служил долго и исправно, лучший вариант для дачи и бани – полипропиленовые трубы. Они отлично себя чувствуют при низких температурах, при их соединении не используются резиновые или другие прокладки, которые со временем теряют эластичность и требуют замены. Они не выделяют никаких вредных веществ, не гниют и не окисляются, не повреждаются грибками и микроорганизмами, срок эксплуатации производители заявляют порядка 50 лет.

Но. Полипропиленовые трубы требуют специального оборудования для сварки. Используется специальный паяльник, которым разогревается труба. В разогретом состоянии  ее быстро соединяют с уголком, тройником, краном и т.п

Важно: при сварке не делать никаких вращательных движений. Особенно это актуально для армированных труб

После соединения дают пару минут на остывание и можно продолжать сборку водопровода дальше. Аппарат не очень дорогой, да и покупать его не обязательно. Практически в любой фирме, продающей полипропиленовые трубы можно взять паяльник для полипропилена на прокат.

Чем хороши еще полипропиленовые трубы, так это тем, что есть они и для холодной и для горячей воды. То есть внутреннюю разводку  гребенки воды в помещении можете тоже сделать из того же материала. Еще один их плюс: ровная и гладкая наружная поверхность, за которой легко ухаживать и не нужно красить.

Полиэтиленовые

Для подачи холодной воды (для горячей использовать нельзя) часто используют трубы ПНД – полиэтиленовые низкого давления. Они имеют практические такие же характеристики, как и полипропиленовые (не боятся морозов, не гниют и не подвержены воздействию грибков, но в то же время экологически безопасны), однако имеют один большой плюс: их можно не только сваривать, но и использовать разъемные фитинги. Это намного удобнее, не требует специального оборудования, да и ремонт/замена становится  проще. Как соединять трубы ПНД смотрите в видео.

Но, с другой стороны, разъемные фитинги — это большая вероятность появления протечек. Потому планировать трубопровод стараются планировать так, чтобы все разборные фитинги были в доступных местах, а не под землей.

Утепление и компенсация давления

При укладке труб (полиэтиленовых или полипропиленовых – неважно) желательно  принять меры для компенсации давления грунта. Если грунты у вас пучнистые, делать это обязательно

Нужно трубу (лучше с с утеплением, но можно и без) уложить в гофрированный шланг большего диаметра. Он будет, во-первых, служить теплоизоляцией, во-вторых, защищать от избыточного давления.

Есть также трубчатый утеплитель «Энергофлекс», использовав который можно одним махом  решить вопрос теплоизоляции и защитить трубы от чрезмерных нагрузок.

Утеплитель для труб водоснабжения «Энергофлекс»

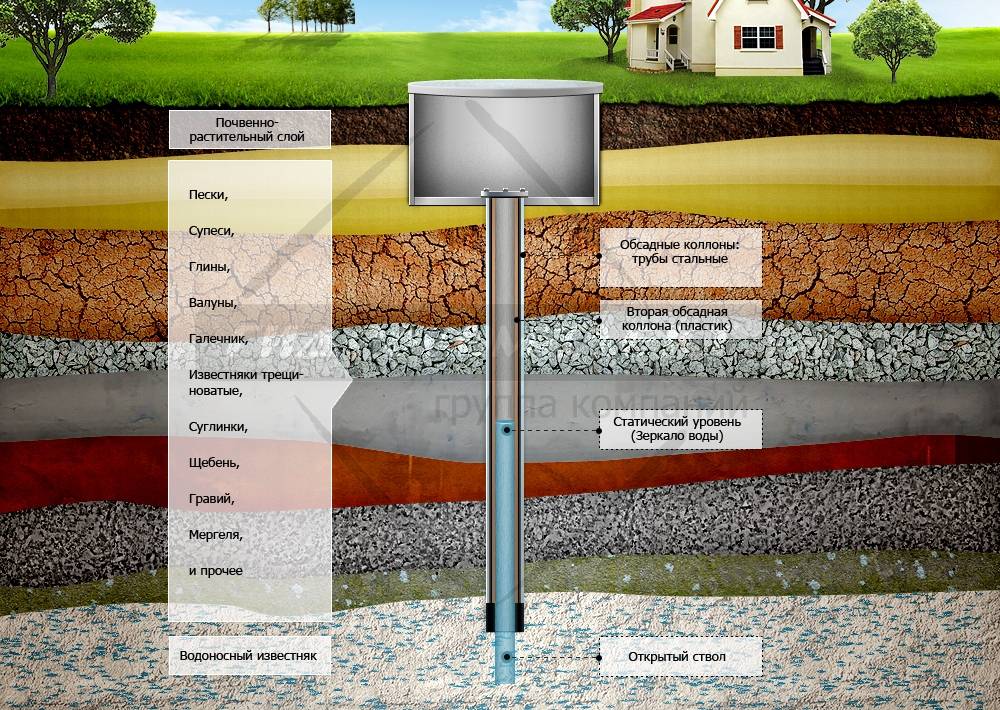

Преимущества артезианской скважины

Скважина может быть артезианской либо песчаной. Первый вариант считается самым дорогим удовольствием, так как водоносные горизонты, используемые в данном случае, залегают глубоко от земной поверхности. Чтобы до них добраться, приходится применять специальное оборудование, аренда которого стоит недешево.

Вода из артезианской скважины очень качественная. Она может находиться на глубине от 30 до 300 метров. В зависимости от того, насколько глубоко находится вода, где будет место расположения здания, в которое будет проведен водопровод, будет зависеть и цена работы.

Преимуществ у водопровода из скважины очень много. В данном случае вода поступает самотеком, так как давление в глубине достаточно высокое. Оборудование, используемое для водопровода бани, хорошо работает в любую погоду, даже в сильный мороз. Таким образом, наличие артезианской скважины дает возможность получать воду круглогодично и установить зимний водопровод в баню.

Сроки эксплуатации устройства составляют минимум 50 лет. При этом из одной скважины можно оборудовать водопровод не только для бани и собственного дома, но и подключить соседей. В данном случае можно разделить стоимость работ на всех, что выйдет значительно дешевле.

Варианты водообеспечения бани

Ветхие дедовские способы, в то время, когда воду носили из озера или колодца и наливали в бочку, из которой позднее брали, в дальнем прошедшем прошли. На данный момент может быть насладиться комфортом, регулируя подачу воды одним движением руки. Но чтобы все было как раз так, направляться подойти к вопросу водообеспечения бани с огромной серьезностью.

Сначала, решается вопрос, какой источник воды будет употребляться. Выбор происходит меж 3-мя вариациями: центральное водоснабжение, колодец или скважина. В реальности, наверняка, выбора не будет, а будет доступен только один вариант. В каждом способе получения воды имеется свои плюсы и минусы. При способности подключиться к централизованному водоснабжению вопросов появляться не должно, здесь на техническом уровне ясно. Поболтаем об автономном водообеспечении, о том, как взять колодезную воду или скважины с наименьшими усилиями и огромным результатом. Чтоб получить источник для водозабора в баню, необходимо иметь:

• Скважину или колодец;
• Насосное оборудование;
• Трубопровод с разводкой;
• Бойлер;
• Систему кранов.

В случае если источник воды на участке размещен очень глубоко, необходимо будет нанимать профессионалов с оборудованием для бурения артезианской скважины. И не глядя на то, что за это необходимо будет заплатить определенную сумму, результат оправдает все ожидания: за некоторое количество дней у вас будет источник с высококачественной и чистой водой. Но в случае если воды проходят очень близко, может быть трубу, установить ручную колонку, два клапана, и вы имеете возможность воспользоваться водой. Так именуемый абиссинский колодец применим только для внедрения в теплое время года, для зимы метод не подходит.
