Как сделать водяной теплый пол

Монтаж

Схема подключения

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

Усадочные швы оборудуются в стяжке обязательно, если:

• площадь комнаты превышает 30 кв м;
• есть хотя бы одна стена длиннее 8 м;
• длина составляет меньше 50 или больше 200% от ширины помещения;
• конфигурация сложная и причудливая.

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

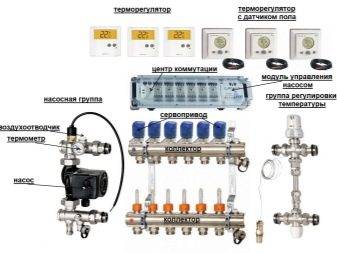

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

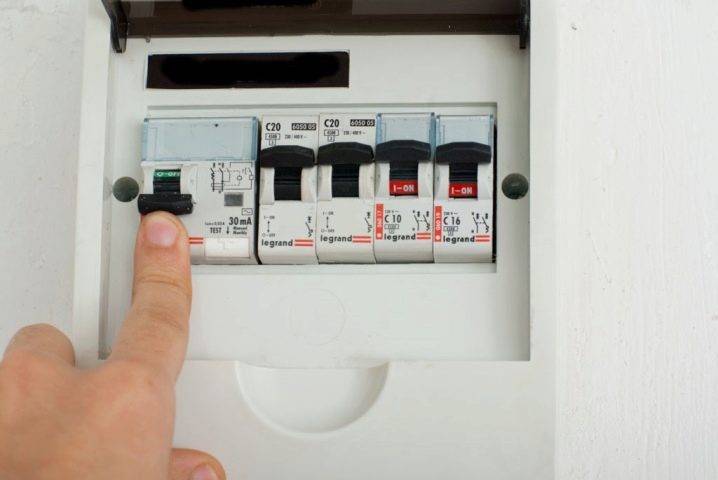

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Схемы подключения в квартирах

Какой выход из ситуации?

В городских квартирах можно подключить водяной тёплый пол по нескольким предложенным схемам:

1. Схема А с применением двухходового крана, связанного с термостатом. Он регулирует поступление воды. Так же можно установить балансировочные вентили. Таким образом всего лишь напором будет регулироваться уровень температуры. При этом перепускным клапаном контролируется давление.
2. Схема Б предполагает использование байпаса, который представляет собой перемычка между гребёнками. Здесь можно обойтись без пропускного клапана.
3. Схема В предусматривает установку трёхходового клапана на обратку. Он будет перенаправлять остывшую воду на подачу, выравнивая нужный температурный режим. Простейшая, но надёжная схема.
4. Схема Г — то же самое, что и В, только трёхходовой клапан ставят на ввод. Он разбавляет горячую воду остывшей из обратки перед тем, как направиться к циркуляционному насосу.
5. Схема Д. Здесь нужен четырёхходовой смесительный клапан. Можно ставить как с ручным, так и автоматизированным управлением.
6. Схема Е. Одна их самых сложных и дорогостоящих, так как требуется приобретать манометр, воздухоотводчик и клапан, который будет регулировать давление. Но и это ещё не все. Нужен мембранный расширительный бак для компенсации гидроударов. Кроме того, теплоноситель подпитывают с помощью блока, снабжённого фильтром, обратным клапаном и вентилем.

Теплоизоляция пола

Технология подготовки основания включает в себя помимо демонтажных работ и выравнивания, гидро- и теплоизоляцию:

• фиксация демпферной ленты по периметру помещения;
• укладка гидроизолирующих материалов;
• монтаж демпферной ленты между несколькими контурами;
• в качестве теплоизолятора применяются фольгированные материалы и вспененный полиэтилен, а также пенополистирольные плиты.

Очень удобным, но достаточно дорогим способом теплоизоляции является применение специальных утеплителей, имеющих каналы под укладку трубной системы.

На нижних этажах высокой результативностью обладает насыпное утепление, представленное керамзитом и пенополистирольными материалами.

Принципы укладки

Перед тем как приступить к закупке материалов, а затем и монтажу, необходимо провести расчеты. В настоящее время существует много онлайн-сервисов, которые предлагают калькуляторы. Достаточно ввести запрашиваемые данные, система сама произведет расчеты.

Для расчетов обычно берут стандартные проверенные опытом числовые значения, которых нужно будет придерживаться независимо от технологии монтажа и специфических условий.

Необходимо будет понять в каком помещении какая тепловая нагрузка планируется. Если установить эти параметры невозможно, стоит исходить из максимальной в каждом помещении. Возможная тепловая нагрузка повлияет на шаг раскладки труб. Обычно он составляет не менее 10-15 см, поскольку более близкое расположение могут привести к образованию заломов. Если предполагается, что полы в отдельной комнате будут держать невысокую температуру шаг можно изменить — до 60 см.

Полезные советы:

• один контур не стоит распределять на два помещения;
• для помещения, площадь которого 30-40 м2 необходимо смонтировать два контура, одного будет мало;
• одна сторона контура не должна превышать в длину 8 м;
• необходимо использовать демпферную ленту, чтобы снизить деформацию при тепловом расширении.

Для небольших помещений (не более 5 м2), которые располагаются в непосредственной близости возможно монтировать один единый контур. Например, это ванна и туалет. Часто в домах оборудуются огромные ванные комнаты (более 10 м2). В этом случае выполнить единый контур не получится.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

• Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
• Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
• Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
• Установка труб.
• На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Расчёт системы

При расчете напольной системы отопления учитывают теплопотери помещения. Они зависят от места расположения комнаты, от её размера, от схемы фундамента дома.

Комнаты на 1 этаже отличаются высокими теплопотерями. Для них необходимо предусмотреть систему высокой мощности. Помещения на 2 этаже утеплены комнатами первого и третьего этажа. Чтобы достичь нормального микроклимата, энергии потребуется меньше.

С помощью калькулятора получаем следующие данные:

• дом расположен в регионе, где средняя температура зимой -25 0С;
• коттедж двухэтажный, длина дома 20 м, ширина 10 м;
• в доме организовано горячее водоснабжение;
• потолки высотой 2,7 м;
• имеется вентиляция; в каждой комнате 2 окна; их площадь составляет 20 м2;
• общие теплопотери составят 18,2 кВт;
• потребуется система отопления мощностью 29 кВт.

Необходимо выбрать котёл данной мощности. Оптимальная температура теплоносителя из котла 50 0С, обратки 30 0С, температура воздуха в комнате 25 0С. Для комнаты на 1 этаже площадью 16 м2 потребуется 111 м водяной магистрали. Если диаметр трубы 20 мм, то рекомендуемый шаг укладки 15 см. При диаметре трубы 16 мм, шаг уменьшается до 10 см.

Исходя из расчётов системы отопления, выполняют проект «тёплого пола». Для создания нормального микроклимата в комнате магистраль должна занимать 70% поверхности пола. Рекомендуют укладывать трубу на полезной площади.

Для водяного контура используют трубопровод из сшитого или термостойкого полиэтилена, из металлопластика. Металлические изделия из меди или оцинкованной стали используются редко. Их трудно укладывать, но водяные полы прослужат более 50 лет.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Какие трубы лучше всего использовать для теплых полов?

Теплый пол – это символ уюта и комфорта в любом доме. Однако он будет полезным только в том случае, если правильно подобрать материал и осуществить монтаж. В процессе выбора нельзя забывать о сквозняках и других особенностях помещения.

Сшитый полиэтилен для теплого пола – универсальное решение. Такое покрытие может использоваться в качестве основного источника отопления. Для того чтобы оно прослужило долго необходимо учитывать все нюансы монтажа. При этом ключевое значение играет выбор материала, из которого будут произведены трубы.

По мнению одних специалистов для теплого пола из сшитого полиэтилена идеальным дополнением станут медные трубы. Именно на них чаще всего останавливают свой выбор покупатели. Материал обладает очевидными недостатками – цена и простота установки. Процесс монтажа трудоемкий и требует наличия определенных навыков в данной области. Хозяину также придется распрощаться с внушительной суммой денежных средств.

Металлопластиковый вариант пользуется большой популярностью ведь стоит значительно дешевле. Для соединения отдельных элементов нет необходимости использовать сварочные аппараты. Заграницей такой вариант теплого пола принято сочетать со специальной алюминиевой прослойкой. Она дешевле металлопластика и меди, но не уступает им по техническим характеристикам.

Между металлопластиком и REX материалом покупатели останавливают свой выбор на последнем варианте. Специалисты убеждены, что он обладает отличными эксплуатационными свойствами и прослужит в течение долгого периода времени.

На сегодняшний день существует большое количество проектов системы теплого водяного пола. Выбор одного из материалов напрямую зависит от индивидуальных предпочтений клиента и его финансовых возможностей. Система окажется полезной только в том случае, если окупится в течение нескольких лет активного использования. Чрезмерная экономия выгодна далеко не всегда и может привести к ухудшению основных характеристик. При оформлении проекта лучше всего получить консультацию у специалиста в данной области.

Выполнив все перечисленные рекомендации и усвоив информацию, можно приступать к началу работ.

Иначе оптимальнее обратиться за помощью к мастерам этого дела. Они смогут не только сделают все работы, но подобрать качественные материалы для осуществления монтажа. Только при соблюдении всех тонкостей, “ теплый пол” долго прослужит, будет эффективен и окупить все затраты.

Процедура укладки труб

В тех случаях, когда разрешение на обустройство водного теплого пола в квартире все-таки удалось получить, его обустройство проводится в следующей последовательности операций:

Подготовительные работы. Для обработки плит перекрытия используются гидроизоляционные материалы. Особенно удобна в этом отношении специальная мастика, создающая надежный барьер на пути попавшей на пол влаги.

Монтаж теплоизоляции. Перечень утепляющих материалов, предназначенных для монтажа теплого пола в квартире своими руками, достаточно ограничен

В этом случае из-за ограниченности высоты потолков важно не допускать значительного утолщения основания. Наиболее подходящий вариант теплоизоляции под водяной контур в квартире – полистирольные маты, выполняющие также функцию основы под укладку труб.

• Монтаж водяного контура. Наиболее распространенными схемами укладки выступает «змейка» и «улитка».
• Завершающее оформление. В качестве финишного покрытия системы чаще всего используется фанера или гипсоволоконные плиты. Окончательное декорирование осуществляется в основном при помощи кафельной плитки, ламината, паркета или линолеума.

Комплектующие

По завершении расчетной части приступают к выбору отдельных элементов системы. Материалы для водяного теплого пола включают в себя следующие компоненты:

• Трубы. Необходимы для транспортировки теплоносителя и передачи тепловой энергии в помещение. Оптимальный выбор – изделия из сшитого полиэтилена с защитной воздухонепроницаемой оболочкой. Они комплектуются соединительными фитингами.
• Контрольно-распределительные устройства. Коллекторы служат для равномерного распределения жидкости по отдельным контурам. В комплектации обязательно должны присутствовать термостат и устройства ограничения потоков жидкости. Для внешнего управления необходим контроллер для теплого пола – терморегулятор.
• Котел отопления. Источник нагрева теплоносителя. Мощность рассчитывается согласно параметрам теплого пола. Она не должна быть меньше общего номинального значения всей системы.
• Группа безопасности. К ней относятся байпасы, клапаны давления и измерительные приборы – датчики давления и температуры.

Подбор материалов и компонентов также должны осуществлять специалисты. Не стоит экономить на услугах профессионалов — теплый пол вместо радиаторов будет единственным источником тепла в доме. Поэтому система должна работать надежно, быстро реагировать на изменение температуры на улице.

Во время составления проекта рекомендуется предусмотреть установку датчиков температуры воздуха не только в отдельных комнатах, но и на улице. Они подключаются к общему блоку управления. Его настройки позволят установить различные тепловые режимы в зависимости от изменения внешних факторов. Это не обязательные комплектующие, но наличие их поможет оптимизировать работу всей системы. Главным преимуществом будет уменьшение денежных затрат на энергоноситель.

Подготовка грунта для пирога

Монтаж пола по грунту стоит начинать с обработки участка земли. Важным моментом является наличие подземных вод и глубина их пролегания, ведь от этого зависит риск подтопления фундамента. Лучше, сделать дренаж, он будет отводить воду от сооружения.

Начинать работу следует со снятия слоя земли, 30 — 35 см ниже поверхности будущего финишного пола. Делается это в обязательном порядке.

Убрав весь мусор и камни, грунт утрамбовывается и ровняется.

Затем по всему периметру насыпается песок, который также хорошо утрамбовывается, путём подливания жидкости, и выровнять при помощи уровня.

На этот слой, при отсутствии большого количества подземных вод, кладётся подстилочный материал. В противном случае он заменяется геотекстилем, который предотвратит проникновение влаги выше.

Следующим слоем засыпается щебень, он имеет невысокую степень теплопроводимости. Фракции должны быть небольшие или средние. Утрамбовывать следует тщательно, практически должен получиться монолит.

После этого, заливается слой из цементной смеси, он также служит дополнительной изоляцией. Толщина его должна быть 4 — 5 см, чтобы состав не растекался, его необходимо оградить рейками.

Выжидаем пока смесь застынет, периодически её увлажняя. Заменить данную стяжку можно альтернативным вариантом — профилированными мембранами, этот способ значительно сократит время монтажа пола.

Установка коллектора

Коллектор служит для распределения жидкости в напольной магистрали. Он состоит из подающей и обратной трубки; имеет выходы для отдельного водяного контура. Оборудование укрепляют на стене. Его устанавливают на равном расстоянии от всех контуров системы обогрева.

На подающем коллекторе располагаются расходомеры. Они контролируют наполняемость водяной магистрали в определённом помещении. На обратной линии установлены клапаны с термоголовками. Они позволяют выставить определённый тепловой режим в комнате.

Коллектор водяного теплого пола

Подающий коллектор соединяется с котлом металлическими трубами диаметром 26 мм. Выходы на обратной трубке соединяются с напольным трубопроводом. Тёплый водяной пол можно собрать своими руками, но подключение коллектора к котлу и к магистрали требует консультации специалистов.

На байпасе или на горячем контуре устанавливают циркуляционный насос, с трёхходовым смесительным клапаном. Он оснащён контролирующим устройством, термоголовкой или сервоприводом.

Контролирующая группа способствует поддержанию определённой температуры в напольной магистрали. Коллектор для тёплого водяного пола собирают по схеме своими руками. Схема указана в техническом паспорте к оборудованию.

Нагревательный котел и насос

Главное, что нужно учитывать, выбирая для теплого гидропола водонагревательный котел – это мощность. Она должна соответствовать сумме мощностей всех секторов пола, плюс – должен быть еще запас мощности 20% (минимум 15%, но не меньше).

Чтобы вода циркулировала, нужен насос. Современные котлы устроены так, что насос входит в комплект с котлом, встраивается в котел. Одного насоса хватает на 100-120 кв. м. Если площадь больше, понадобится дополнительный (один или несколько). Дополнительные насосы требуют отдельных коллекторных шкафов.

Схема подключения

У котла есть вход/выход для воды. На входе/выходе устанавливаются запорные клапаны. Они необходимы для отключения котла в случае небольших поломок или остановки котла в профилактических целях, чтобы не сливать воду полностью из всей системы.

Если предусмотрено несколько коллекторных шкафов, понадобится разветвитель на центральный подвод, чтобы вода распределялась по гидравлической системе равномерно, и сужающие переходники.

Способы монтажа водяных контуров

Придумывать способы эффективного монтажа не придется. Специалисты давно выделили наиболее оптимальные — «змейка» и «улитка». Существует много разновидностей популярных способов, их выбор зависит от конфигурации конкретного помещения, длины самого контура и температурного режима. Иногда эффективно комбинировать указанные схемы.

«Змейка»

Самый простой для устройства труб вариант, напоминающий раскладку радиатора. Основной минус такого способа: слишком большая разница в температурах теплоносителя на выходе в систему и на выходе из нее. Это значит, что вторая (отдаленная) часть контура будет отдавать меньше тепла.

Иногда оправдана схема двойного расположения труб в рамках способа.

«Улитка»

Способ укладки, который дает возможность равномерно распределить отдачу тепла по всем уголкам помещения. Но ее сложнее воплотить самостоятельно. Если нет желания и возможности зонировать комнату на более тёплую и прохладную части, стоит использовать способ укладки труб «улитка».

Комбинирование

Чтобы сэкономить трубы и повысить энергоэффективность системы, применяют комбинированный способ укладки: центр комнаты — «улитка», пространство вдоль стен — «змейка». Если правильно провести расчеты и точно уложить все петли, система будет комфортной и равномерной.

Комбинирование теплого водяного пола

Нюансы устройства теплого водяного пола

Главное условие успешного монтажа многокомпонентной системы — правильно уложить все слои

Это важно, поскольку каждый компонент «пирога» имеет свою функцию. Его состав:

• основание — бетонная плита или слой утрамбованного грунта. На него укладывают слой полиэтиленовой пленки или любой другой строительный текстиль;
• слой теплоизоляции. Наиболее эффективным в применении специалисты признают пенополистирол экструдированный. Его характеристики: прочный к истиранию и механическим повреждениям, имеет невысокую стоимость, плохо проводит тепло. Толщина полотна пенополистирола должна быть не менее 300 мм;
• следующий слой — заливка цементного раствора. В нем будут прокладываться трубы, которые в рабочем состоянии обеспечат циркуляцию теплоносителя. Раствор делают более пластичным с помощью специальных добавок, чтобы облегчить работы по его укладке. Цементная стяжка обязательно армируется;
• финишный слой. Отделка финишного слоя зависит только от фантазии хозяев дома. Но от его выбора будет зависеть тепловой режим с возможностью автоматической или ручной регулировки.

Водяной теплый пол слои

Устройство водяного тёплого пола по грунту

Процесс установки пирога водяного тёплого пола зависит от особенностей грунта. Он должен иметь определённые характеристики и отвечать следующим нормам:

1. Нахождение грунтовых вод к поверхности не выше 5 — 6 метров.
2. Противопоказана чрезмерно рыхлый и воздушный грунт, нельзя обустраивать такую конструкцию на песчаной почве или черноземье.
3. Важен правильный расчёт нагрузки.

Планируя обогрев в частном доме по грунту, подготовительные работы проводятся в два этапа, так как возможна усадка:

• черновой бетонной стяжки;
• остальных слоев пирога тёплого пола.

Пренебрегать данным правилом нельзя, так как подвижка грунта происходит даже в утрамбованном состоянии, а это может создавать проблемы и привести к образованию трещин. Бетон придаст основанию прочность и улучшит его качество, на него будет легко укладывать водяную или электрическую систему.

В конечном итоге, конструкция водяного тёплого пола нацелено на:

• создание надёжной тепловой изоляции в комнате;
• предохранение от подземных вод;
• устранение шумов внешнего характера;
• удержания водяных паров;
• обеспечение комфорта жителей.

Такое отопление может, служить основным источником тепла в помещении, так как по эффективности она сопоставима с стандартным обогревом.

Кроме того, является более эстетичной, потому что скрыта под напольное покрытие, чего нельзя сказать о радиаторах и других элементах отопления.
