Зарядка для шуруповерта: устройство, виды и как сделать своими руками – особенности схем блока зарядки. и Фото

Как работает зарядное устройство

На вид пластиковый корпус скорее имеет сходство с подставкой под аккумулятор. Но за счет металлических контактов на этой установке происходит процесс заряда в случае, если устройство включено в сеть. Обычно производители укомплектовывают свою технику и наносят все обозначения на блоке. Это и название бренда, и технические параметры, какие нужно соблюдать при использовании данной техники.

Для работы требуется сеть 220V. После подключения никаких оповещений индикатором или звуком не происходит. И только светодиоды на корпусе красного и зеленого цветов выдают, идет процесс зарядки или нет. Если предусмотрено производителем, может быть на корпусе пусковая кнопка. Тогда замыкается сеть, и происходит питание от электросети. Этот процесс сопровождается красным светом индикатора. После завершения заряда будет вновь гореть зеленый, так как цепь питания будет прервана.

То, насколько длительным может быть процесс заряда, определяется двумя критериями:

  • емкостью аккумулятора, которая определяется в ампер-часе. Есть стандартные бытовые модели до 1,5 Ач и профессиональные, на 2,5 Ач. Чем больше емкость, тем мощнее шуруповерт;
  • напряжением аккумулятора, что варьируется от 2,4 В до 36 В. Для шуруповертов этот критерий чаще всего составляет 9 В и 12 В.

Это интересно: Адаптер для скважины: объясняем вопрос

Виды зарядных устройств

Зарядное устройство для литиевых аккумуляторов

В этом разделе рассмотрены типовые электрические схемы. Выбирают подходящий зарядник для шуруповерта с учетом следующих факторов:

  • тип аккумулятора;
  • количество ячеек;
  • возможность тщательного контроля процесса зарядки;
  • наличие навыков и знаний для качественной сборки (настройки) определенной конструкции;
  • дополнительные требования по весу, размерам, другим индивидуальным критериям.

Аналоговые со встроенным блоком питания

Популярность таких инженерных решений объясняется сравнительной простотой и низкой себестоимостью. Представленное на следующем чертеже устройство обеспечивает стабильное поддержание напряжения для зарядки 12 вольтового блока с достаточно высоким током.


Аналоговый зарядник

Пояснения к электрической схеме:

  • микросхема КР142ЕН выполняет основную функцию – стабилизацию;
  • для приведенного примера (на 12V) подходит модификация с индексом «8Б» в обозначении;
  • этот элемент нагревается, поэтому его монтируют на металлическом радиаторе с площадью рассеивания 20-25 см кв.;
  • обмотки трансформатора (сечение проводников) рассчитывают по необходимому току на выходе;
  • конденсатором С1 убирают остаточные пульсации после выпрямления диодным мостом;
  • о завершении цикла зарядки сигнализирует погасший светодиод (HL1), автоматическое отключение отсутствует.

Аналоговые с внешним блоком питания

Принципиальная схема в этом варианте аналогична рассмотренному примеру. Главное отличие – отдельное исполнение блока выпрямителя:

  • трансформатор;
  • диодный мост;
  • конденсатор.


Электрическая схема блока управления зарядным устройством

Такое устройство можно сделать миниатюрным. Его можно подключить к стандартному достаточно мощному выпрямителю (это блок питания ноутбука, планшета, другой техники). Пояснения для сборки:

  • на транзисторе КТ 818 рассеивается большая мощность, поэтому его устанавливают на эффективный радиатор (площадь – от 35 до 45 кв. см);
  • подстроечным резистором настраивают оптимальный ток на выходе с учетом особенностей аккумулятора;
  • как и в предыдущем варианте, завершение процедуры – погасший светодиод.

Импульсные

Предыдущие устройства способны восстановить функциональность штатной батареи шуруповерта за 4-6 часов. Представленная ниже схема аналогичную задачу выполнит намного быстрее (45 мин.-1,5 часа). Главные преимущества – минимальные размеры и легкость.


Импульсное ЗУ

Эта схема предназначена для заряда Ni-Cd аккумуляторных батарей усовершенствованного типа. Они снабжены специальным контактом, который необходим для контроля температурных показателей. Такое устройство без дополнительных команд воспроизводит цикл ускоренной разрядки. Пользователь может устанавливать перемычками различные комбинации выходных параметров.

Общая схема и ток потребления шуруповертов 12, 14 и 18В


Структурная схема шуруповерта.

Шуруповерты различных производителей построены на разной элементной базе, но структурная электрическая схема у всех примерно одинакова. Электроинструмент состоит из:

  • съемного аккумулятора;
  • платы управления;
  • куркового выключателя, совмещенного с регулятором оборотов;
  • переключателя диапазонов регулирования частоты (может отсутствовать);
  • электрического двигателя (коллекторного или бесщеточного).

При изготовлении своими руками источника питания для шуруповерта надо обращать внимание на два параметра:

  • напряжение;
  • номинальный выходной ток.

С напряжением все просто – новый источник питания должен иметь выходное напряжение, равное номинальному напряжению питания электроинструмента. Понижение ведет к потере крутящего момента, повышение – к снижению ресурса. Работа платы управления при пониженном напряжении не гарантируется, при повышенном – вероятен выход ее из строя.

Необходимый рабочий ток определить сложнее. Производители электроинструмента крайне редко указывают потребляемый ток. Немногим чаще указывают мощность в ваттах. Но на шильдиках шуруповертов можно найти следующие данные:

  • рабочее напряжение (в вольтах);
  • частота вращения (в оборотах в минуту);
  • вращаюший момент (в ньютонах на метр).

Эти данные выглядят достаточными для расчета рабочего тока.

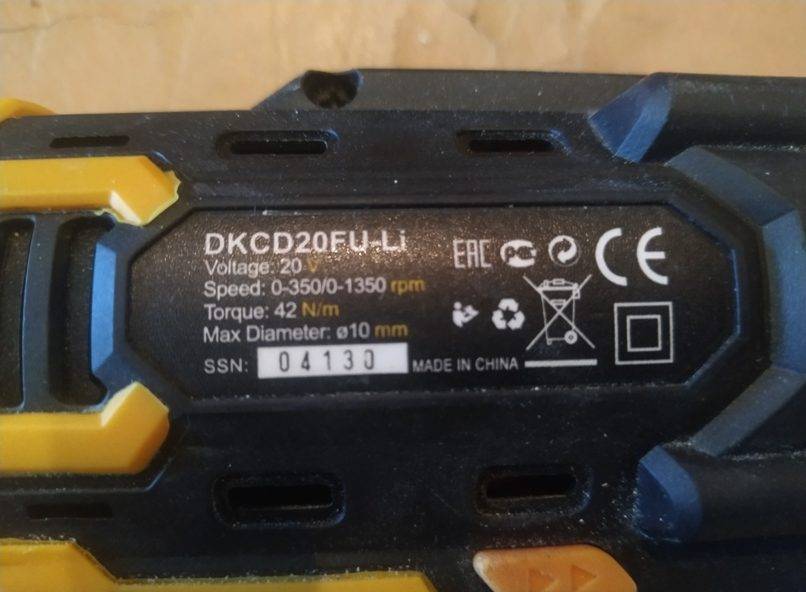

Шильдик с электрическим характеристиками шуруповерта DEKO DKCD20FU.

На самом деле не все так радужно. Если задаться данными с реального шуруповерта и попытаться рассчитать номинальный ток, то получится абсурдный результат.

Сначала рассчитывается выходная мощность по формуле:

P=T*RPM/9550, где:

  • P – мощность, кВт;
  • T – вращающий момент, Н/м;
  • RPM – частота вращения, об/мин;
  • 9550 – коэффициент, объединяющий перевод из одних единиц в другие.

Для указанных данных получается:

P=42*1350/9550=5,9 кВт.

Эту развиваемую мощность надо разделить на КПД (примерно равный 0,8), в итоге потребляемая мощность равна около 7 кВт. При напряжении 20 вольт аккумуляторы должны отдавать ток 350 А!!! При емкости 2 А*ч батарея разрядится за 20 секунд (если даже теоретически АКБ обеспечит такой ток). Это и есть обещанный абсурд. Причиной этого могут быть лукавые декларации по оборотам или крутящему моменту. Возможно, наибольший крутящий момент выдается только при определенной частоте вращения, но даже если ее знать, то практического смысла будет мало. Ведь шуруповерт работает на разных частотах.

Поэтому ориентироваться нужно на следующие цифры, полученные экспериментальным путем:

  • холостой ход – 1..2 ампера;
  • средняя нагрузка – 4..6 А;
  • максимальная нагрузка – 8..11 А;
  • броски тока при полном торможении – до 30 А.

Уточнить эти цифры для конкретного шуруповерта можно, замерив реальный потребляемый ток на разных режимах, собрав для этого несложную схему и погоняв электроинструмент на различных нагрузках.


Схема измерения тока потребления.

А можно не уточнять, а ориентироваться на цифры, указанные выше. Блок питания понадобится на наибольший ток 10 А (но никак не меньше 5..6), желательно с защитой от сверхтока.

Важна ли мобильность?

После того как аккумуляторная батарея становится неспособной держать заряд, шуруповерт превращается в абсолютно бесполезный инструмент. Покупка нового зарядного устройства нецелесообразна, так как его цена нередко составляет до 50% стоимости новой модели. Поэтому мысль о переделке инструмента под сеть — совершенно оправданное решение.

Есть возможность восстановить характеристики аккумулятора, однако этот вариант все-таки полумера, потому что в дальнейшем ситуация повторится. Однако перед тем как выбрать решение, необходимо обдумать, что делать с мобильностью инструмента. Так ли она нужна? Есть 2 варианта потенциальной модификации шуруповерта:

  1. Инструмент с внешним блоком питания. В этом случае делают отдельное устройство. Это не так страшно, потому что даже громоздкую конструкцию можно расположить в непосредственной близости от розетки. Однако с ограничением, связанным с длиной кабеля БП и сетевого шнура, придется смириться.
  2. Шуруповерт с БП, вмонтированным на место аккумулятора. Такой способ модификации даст возможность избежать сборки габаритной конструкции, значительно ограничивающей применение инструмента. Но в этом случае проблему доступа тоже может создать длина сетевого кабеля. Зато использовать в таком качестве можно компактные устройства. Ими смогут стать покупные или имеющиеся блоки питания, если они подходят по характеристикам.

Способы «возрождения» шуруповерта сильно отличаются. Тем не менее, каждый из этих вариантов находит сторонников, так как отвечает разным потребностям хозяев аккумуляторных инструментов, чья эксплуатация внезапно стала невозможной.

Лучшие зарядные устройства для конкретных аккумуляторов

Существуют аккумуляторы, которые нужно заряжать только в устройствах, которые одобрил производитель. В противном случае, это негативно отразится на состоянии батареи и сократит ее эксплуатационный срок. Рассмотри наиболее эффективные зарядки для шуруповертов.

Bosch AL 1130 CV

У модели имеется автоматическая регулировка питания обоймы. Она самостоятельно регулирует ток, поэтому заряжает шуруповерт до максимального показателя. Блок создан для тонких обойм этого бренда, функционирующим от напряжения 10.8 В, но только с элементами Li-ion. На задней части корпуса размещены прорези, через которые выходит горячий воздух.

Информационные индикаторы расположены на передней части, поэтому вы сможете видеть все необходимые данные. Область вокруг гнезда немного приподнята, что облегчает извлечение батареи.

Изделие заряжает шуруповерт за 30 минут. Если возникает вероятность перегрева, оно автоматически отключается. Весит 500 г, габариты – 21*13*8 см. Индикация расположена спереди и хорошо заметна. У зарядки длинный провод.

К недостаткам относят:

  • совмещение только с устройствами типа Li-ion;
  • высокую цену – 2,6 тысячи рублей;
  • напряжение – 10.8 В.

MAKITA DC10WA — для обойм BL7010 и BL 1013

Если вы пользуетесь японским шуруповертом компании Макита, эта зарядка станет идеальным вариантом. Впереди корпуса имеется постановочное гнездо с питающими контактами. Гнездо достаточно глубокое, чтобы удерживать батарею вертикально. С правой стороны размещен двухцветный диод. Он информирует, когда устройство нужно выключить, показывает процесс зарядки и предупреждает о перегреве аккумулятора.

Изделие достаточно компактное – 12,5*7*22 см, поэтому легко помещается в сумке. Весит 0,5 кг. Заряжает шуруповерт всего за полчаса. Информирует, если аккумулятор сломался. Имеет удобную скошенную форму, обеспечивающую упор в момент извлечения устройства питания.

Зарядка подходит для элементов типа Li-ion. Стоит около 3 тысяч рублей.

Схема

Вот несложная схема блока, схема была нарисована на скорую руку, может позже уделю ей время и перерисую в более понятный вид. Картинка увеличивается по нажатию.

Прототипом взята схема из советских времен и усовершенствована с помощью советов обитателей форума «Радиокот». По сути это схема электронного трансформатора с «лишними» для китайских производителей деталями. Добавлен узел обратной связи по напряжению, он выделен красным. В идеале эта часть схемы не задействована, но это в процессе наладки.

Транзисторы взяты SBW13009

с запасом, это повышает надежность блока в целом. Схема обладает весьма полезным свойством: благодаря резисторам в эмиттерных цепях, блок во время холодных пусков, когда токи значительно превышают номинальные — повышает частоту преобразования. Благодаря этому импульсы больших токов ему не страшны. Запуск выполнен на VS1 и блокируется диодом VD5, когда устройство выходит на автогенераторный режим. В процессе опытов с блоком было решено отказаться от узла защиты, которая блокирует запуск при перегрузке — с шуруповертом она будет только мешать.

По совету «радиокотов» был введен снаббер C5R3, он снижает обший уровень помех от блока, уменьшает потери на коммутацию транзисторов и предотвращает появление сквозных токов. Выпрямление во вторичной цепи происходит по схеме со средней точкой, благодаря такому решению количество диодов уменьшено до 2 (диодная сборка) и уменьшены потери на тепло. Так же, для уменьшения потерь взята сборка из диодов Шоттки.

В отличие от электронного трансформатора (ЭТ) в схеме реализованы две обратные связи, по току и по напряжению. Благодаря этому блок запускается без нагрузки. Однако практика показывает, при работе вхолостую нагреваются силовые ключи, поэтому если удается добиться уверенного пуска шуруповерта без ОС по напряжению — C15 попросту не впаивается в схему.

Конденсаторный баян на выходе, вместо одного электролита необходим по причине тех же больших пусковых токов. Когда у меня стоял один конденсатор, его выводы плавились при определенном положении кнопки шурика. То есть выводы одного конденсатора не рассчитаны на такие токи, в принципе, как и сам одиночный конденсатор.

Резистор R8 выполняет две роли: первая — это не позволяет на холостом ходу развиться напряжению выше номинального, вторая — с отключенной ОС по напряжению дает пусковой ток во вторичной цепи и позволяет запуститься ШИМ-у шуруповерта.

Перемычка «П» используется в процессе наладки блока, при первом пуске и настройке вместо нее подключается лампа накаливания 100Вт, при испытании на шуруповерте просто замыкается перемычкой или предохранителем.

Простое восстановление инструмента

Основным преимуществом аккумуляторного шуруповерта является его мобильность. Применяется в таких инструментах литий-ионный аккумулятор, который защищен от перегрузки и полной разрядки. Кроме того, существует защита и от перезарядки в виде отдельной схемы, встроенной в сам элемент. Основным источником питания (первичным) является 220 В, выполняется и подзарядка аккумуляторной батареи.

В зависимости от модели шуруповерта на аккумулятор поступает напряжение зарядки от 14 В до 21 В. На выходе батареи получается напряжение питания от 12 до 18 В. Этот тип АКБ служит долго, но если инструментом не пользоваться продолжительное время, не поможет и встроенная защита от разрядки элементов батареи: разрядка происходит постоянно.

Для увеличения срока службы необходимо постоянно разряжать и заряжать батарею. Если по какой-то причине не удалось «уследить» за инструментом, часто выходит из строя какой-либо конкретный элемент аккумулятора. Существуют основные способы решения этой проблемы:

  1. Заменить батарею на новую.
  2. Приобрести новый инструмент.
  3. Переделать шуруповерт с питанием от сети.

При замене аккумулятора необходимо учесть, что новый достаточно сложно найти. Инструменты делают так, чтобы тяжело было найти для них запчасти. Фирме невыгодно производить свое изделие с высокой ремонтоспособностью, так как ей нужны доходы от покупки продукции. Найти новый аккумулятор возможно только у дилеров. Кроме того, возможен еще вариант: разобрать аккумуляторную батарею и поменять неисправный элемент питания.

При покупке нового инструмента пользователь стремится купить модель более качественного образца, забывая о правилах эксплуатации аккумуляторов литий-ионного типа. Основные правила, которые помогут надолго сохранить срок службы инструмента:

  1. При покупке в зимний период «запускать» инструмент сразу категорически запрещается. Нужно подождать около часа, пока он не «прогреется» до уровня комнатной температуры.
  2. Поставить батарею на зарядку.
  3. Цикл зарядки и разрядки АКБ выполнить около 3 раз.

Если ни один из вариантов решения проблемы не подходит, нужно приступить к переделке шуруповерта на сетевой своими руками. Сделать это просто. Существует множество простых и сложных способов. Изменение модели инструмента имеет несколько положительных сторон:

  1. Нет необходимости подзарядки батареи.
  2. Снижается нагрузка на механическую часть.
  3. Множество вариантов блоков питания.
  4. Увеличение качественных характеристик изделия.

Это интересно: Шлифовальная машинка для паркета, пола — рассматриваем во всех подробностях

Самодельные приборы для заряда

Самостоятельно сделать зарядку для шуруповёрта на 12 вольт своими руками, по аналогии с той, что применяется в ЗУ Интерскол, довольно просто. Для этого потребуется воспользоваться способностью термореле разрывать контакт при достижении определённой температуры.

В схеме R1 и VD2 представляют собой датчик прохождения тока заряда, R1 предназначен для защиты диода VD2. При подаче напряжения транзистор VT1 открывается, через него проходит ток и светодиод LH1 начинает светиться. Величина напряжения падает на цепочке R1, D1 и прикладывается к аккумулятору. Ток заряда проходит через термореле. Как только температура аккумулятора, к которому подключено тепловое реле, превысит допустимое значение, оно срабатывает. Контакты реле переключаются, и ток заряда начинает протекать через сопротивление R4, светодиод LH2 загорается, сообщая об окончании заряда.

Схема на двух транзисторах

Ещё одно простое устройство можно выполнить на доступных элементах. Эта схема работает на двух транзисторах КТ829 и КТ361.

Величина тока заряда управляется транзистором КТ361 к коллектору, которого подключён светодиод. Этот транзистор также управляет состоянием составного элемента КТ829. Как только ёмкость батареи начинает увеличиваться, ток заряда уменьшается и светодиод соответственно плавно гаснет. Сопротивлением R1 задаётся максимальный ток.

Момент полного заряда батареи определяется необходимым напряжением на ней. Требуемая величина выставляется переменным резистором на 10 кОм. Чтобы её проверить, понадобится поставить вольтметр на клеммах подключения батареи, не подключая её саму. В качестве источника постоянного напряжения используется любой выпрямительный блок, рассчитанный на ток не менее одного ампера.

Использование специализированной микросхемы

Производители шуруповёртов стараются снизить цены на свою продукцию, часто это достигается путём упрощения схемы ЗУ. Но такие действия приводят к быстрому выходу из строя самой батареи. Применяя универсальную микросхему, предназначенную именно для ЗУ компании MAXIM MAX713, можно добиться хороших показателей процесса заряда. Вот как выглядит схема зарядного устройства для шуруповёрта на 18 вольт:

Микросхема MAX713 позволяет заряжать никель-кадмиевые и никель-металл-гидридные аккумуляторы в режиме быстрого заряда, током до 4 C. Она умеет отслеживать параметры батареи и при необходимости снижать ток автоматически. По окончании зарядки схема на основе микросхемы практически не потребляет энергии от аккумулятора. Может прерывать свою работу по времени или при срабатывании термодатчика.

HL1 служит для индикации питания, а HL2 — для отображения быстрого заряда. Настройка схемы заключается в следующем. Для начала выбирается зарядный ток, обычно его значение составляет величину равную 0,5 C, где C — ёмкость аккумулятора в амперчасах. Вывод PGM1 соединяется с плюсом напряжения питания (+U). Мощность выходного транзистора рассчитывается по формуле P=(Uвх — Uбат)*Iзар, где:

  • Uвх – наибольшее напряжение на входе;
  • Uбат – напряжение на аккумулятор;
  • Iзар – зарядный ток.

Сопротивление R1 и R6 рассчитывается по формулам: R1=(Uвх-5)/5, R6=0.25/Iзар. Выбор времени, через которое зарядный ток отключится, определяется подключением контактов PGM2 и PGM3 к разным выводам. Так, для 22 минут PGM2 оставляется неподключенным, а PGM3 соединяется с +U, для 90 минут PGM3 коммутируется с 16 ногой микросхемы REF. Когда понадобится увеличить время зарядки до 180 минут PGM3 закорачивают с 12 ногой MAX713. Наибольшее время 264 минуты достигается соединением PGM2 со второй ногой, а PGM3 с 12 ногой микросхемы.

Восстановление работоспособности дрели

Работая с повышенными нагрузками и в загрязнённой ремонтной среде, шуруповерт может сломаться. Самые частые причинами неисправностей — это грязь или пыль. Иногда отвёртка перестаёт работать, когда медные соединения на контактах окисляются. Отремонтировать и одновременно сделать настройку шуруповёрта своими руками можно после изучения инструкции завода-изготовителя в такой последовательности:

Перед любыми видами ремонтных работ необходимо принять меры предосторожности.
Перед заменой патрона или снятием корпуса убедится, что электрическая отвёртка не подключена к питанию.
Попробуйте включить инструмент через аккумуляторную батарею. Если она не функционирует, возможно, неисправность в батарее или источнике питания

Замените аккумулятор и проверьте работу. Если электрическая отвёртка не прокручивается, возможно, внутри что-то блокирует пуск и придётся снять патрон.
Для этого необходимо с помощью отвёртки ослабить винты, и осторожно вынуть патрон. Перед чем нужно убедиться, что есть резервная деталь для замены.
Осторожно открутить корпус с помощью отвёртки. Открыть его, приподнять и проверить устройство на наличие внутренних дефектов.
Очистка медного соединения. Если они покрыты пылью или медной окисью, нужно их очистить. Для этого можно использовать наждачную бумагу до тех пор, пока поверхности не станут блестящими и гладкими.
Вытереть инструмент от пыли и медных опилок мягкой тканью.
Сохранить схему подключения, сделав фотоснимки и чертёж на бумаге
Это очень важно иначе сложно будет собрать провода точно так же, как до ремонта.
Замена и повторная сборка. Определить узлы, где детали заклинен и осторожно заменить их.
Собрать отвёртку, подсоединить провода и установить корпус.

Устранение неисправности адаптера

Очень часто случается так, что пользователь заряжает аккумулятор, а он перестаёт работать практически сразу, индикатор сообщает о разрядке батарей. В этом случае необходима диагностика, чтобы определит точно, что неисправно — аккумулятор или зарядное устройство.

Если беспроводной механизм (со встроенной перезаряжаемой батареей) не работает, не хватает мощности, нужно убедиться что:

  1. Питание включено на выходе и розетка не подключена к сети.
  2. Проверить электрический шнур и заменить его, если он неисправен.
  3. Опробовать блок питания и выполнить ремонт.
  4. Если беспроводное устройство или перезаряжаемые батареи работают в течение более коротких периодов между подзарядами, вероятно, они изношены. Нужно осмотреть их на наличие повреждений или утечек и при необходимости заменить.

Самостоятельная зарядка литий-ионных батарей

Иногда для старых моделей инструмента невозможно приобрести новый зарядник и необходима доработка или сделать новый самостоятельно. Для свинцово-кислотных батарей Ni-Cd и Li-ion потребуется схема зарядного устройства для шуруповёрта 18 вольт. Основными особенностями этого универсального источника являются:

  1. Напряжение постоянного тока.
  2. Автоматическое отключение при полной зарядке.
  3. Максимальный ток 5 ампер, аккумуляторы могут заряжаться в обычном режиме.
  4. Полностью настраиваемый режим согласно спецификациям батареи.
  5. Низкая себестоимость.
  6. Оптимальная электросхема. Никаких специальных деталей не требуется, все они стандартные и легко доступны.
  7. Светодиодные индикаторы для контроля состояния отсечки и зарядки.
  8. Подходит для гаражей и домашнего использования.

При глубокой зарядке батарея может перегреваться, что должно быть защищено автоматической схемой контроллера температуры или охлаждением вентилятора. Список деталей для ремонта шуруповёрта своими руками:

  1. Резисторы.
  2. Конденсаторы.
  3. Симистры.
  4. Стабилитроны.
  5. Редуктор.

Схема трансформаторного блока питания шуруповёрта

Напоследок сделаем своими руками трансформаторный блок питания для шуруповёрта 12, 14 или 18 В. Такой источник, конечно, будет достаточно громоздким, но прелесть конструкции заключается в её простоте. С повторением схемы справится и начинающий радиотехник, имеющий лишь общие знания по электротехнике.

Для этого самодельного блока питания понадобится трансформатор, способный выдать необходимый нам ток при напряжении 12–13 В (для 12-вольтового инструмента), 14–16 В (для 14-вольтового) или 18–20 В для 18-вольтового инструмента. Ещё придётся найти 4 мощных выпрямительных диода и несколько электролитических конденсаторов.

Если у нас шуруповёрт на 12 вольт, потребляющий ток до 10 А (большинство бытовых), то можно взять унифицированный анодно-накальный трансформатор ТАН-138-127/220-50 (ТАН-138 220-50), имеющий 2 обмотки по 6,3 В при токе 10 А. Весит он, правда, более 6 кг.

ОбмоткаНапряжение, ВНоминальный ток, А
1–2, 4–51103,9/2,3
2–3, 5–673,9/2,3
7–83550,285
16–173550,285
9–102000,25
18–192000,25
11–12250,285
20–21250,285
13–14 (15)5 (6,3)10
22–23 (24)5 (6,3)10

Ещё один вариант — накальный трансформатор ТН-61-127/220-50 (ТН-61 220-50). Он сможет обеспечить ток 8 А при напряжении 12,6 В (две обмотки) или 18,9 В (3 обмотки). Весит он хоть и поменьше, но тоже немало — 3 кг.

ОбмоткаНапряжение, ВНоминальный ток, А
1–1а, 4–4а3,21,66/0,95
1–1б, 4–4б6,31,66/0,95
1–2, 4–51101,66/0.95
1–3, 4–61271,66/0,95
4–86,36,1
9–106,38
11–12 (13)5 (6,3)8
14–15 (16)5 (6,3)8

Если мы обладаем соответствующими знаниями и навыками, то для изготовления БП можно использовать любой разборный сетевой трансформатор мощностью 200–250 Вт. Разбираем, сматываем все вторичные обмотки, оставив лишь сетевую, и вместо них наматываем одну вторичную на нужные напряжение и ток.

Если в нашем распоряжении есть трансформатор с тороидальным сердечником, то лучше предпочесть его. Перематывать сложнее, но, во-первых, его не нужно разбирать, значит, не будет проблем с гудением после сборки. Во-вторых, габариты такого трансформатора при той же мощности намного меньше.

Какие нужны диоды? Подойдут любые выпрямительные, выдерживающие ток 10–20 А и обратное напряжение не ниже 30–40 В. Конденсаторы электролитические на напряжение не ниже 25 В (для 12-вольтового блока питания) и один бумажный неполярный с ёмкостью 1 мкФ на рабочее напряжение не ниже 400 В. Впрочем, без последнего можно обойтись. А теперь взглянем на схему.

Сетевое напряжение поступает на трансформатор Tr1, понижается до необходимой величины, выпрямляется диодным мостом VD1–VD4 и по проводам подаётся на инструмент, в рукоять или отсек, из которого удалены неисправные аккумуляторы, установлены конденсаторы С3–С5. Они являются накопителями энергии и обеспечивают высокий пусковой ток во время включения шуруповёрта.

Конденсатор С1, включённый параллельно сетевой обмотке трансформатора, уменьшает реактивную составляющую индуктивной нагрузки (трансформатора) и несколько увеличивает КПД устройства. Как указывалось выше, без него можно обойтись. Собирая прибор, не забываем установить диоды на радиаторы, электрически не соединённые друг с другом. Если радиатор общий (к примеру, металлический корпус или шасси блока питания), то диоды на него устанавливаем через слюдяные изолирующие прокладки.

Вот мы и выяснили, как запитать аккумуляторный шуруповёрт от сети. Теперь сможем подобрать подходящий для этих целей блок питания или изготовить его самостоятельно.

Сейчас читают:

Как переделать аккумуляторный шуруповерт на 12 или 18В в сетевой своими руками

Как сделать импульсный блок питания своими руками: лучшие сборки и схемы

Блок питания что это такое и какими они бывают

Как сделать блок питания или зарядное устройство из компьютерного БП ATX

Как можно использовать блок питания от компьютера

Ремонт источников тока

У аккумуляторных батарей в действительности нет сложных запасных частей, так как она собирается из простейших зарядных элементов. Для того чтобы определиться с ремонтом нужно открыть источник и проверить наличие повреждений. Инструменты и материалы, которые понадобятся при выполнении ремонта:

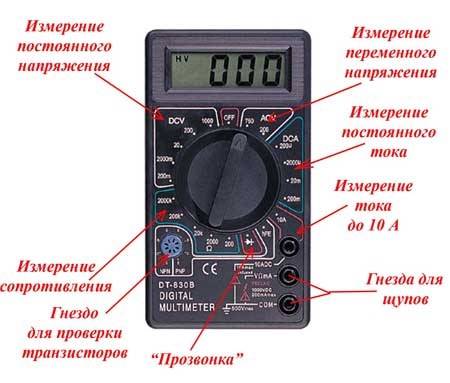

  • Мультиметр.
  • Отвёртка.
  • Очиститель электрических контактов.
  • Изолента.

Бывают случаи, когда катушка беспроводной отвёртки имеет дефект и, следовательно, перегревает устройство. Изоляция легко плавится, аккумуляторы выходят из строя и беспроводная отвёртка не может использоваться. Техническую ошибку не всегда можно определить внешним осмотром и нужна разборка инструмента.

Последовательность операций:

  1. Отсоединить инструмент от электрической розетки.
  2. Для очистки контактов между ручкой питания и зарядным устройством используйте ветошь, наждачную бумагу или электрический контактный очиститель.
  3. Несколько раз подключите блок питания и убедитесь, что он функционирует правильно.
  4. Проверьте прибор на выходе постоянного тока. Установите мультиметр на шкалу 25 DCV. Подключите его к электрической розетке.
  5. Прикоснитесь к двум его зондам к соответствующим контактам (+ и -). Если показания прибора равны нулю, поменяйте их местами.
  6. Выход DCV должен быть около или чуть выше номинальной мощности источника. То есть, при 9 В постоянного тока прибор должен показывать не более 10 В .
  7. Проверьте источник на выходе переменного тока. Установите мультиметр на шкалу 25 ACV. Прикоснитесь двумя зондами к контактам. Если считывание отсутствует, трансформатор неисправен. Подберите его для замены с равным номиналом и размером.
  8. Проверьте аккумуляторную батарею. Полностью зарядите аккумулятор. Установите прибор на шкале DCV больше, чем номинальная мощность батарейного блока.
  9. Прикоснитесь красным зондом к клемме +, а чёрным — к клемме и измерить.
  10. Замените аккумулятор, если показания на 1 вольт ниже номинальной мощности.

Проверка состояния аккумулятора мультиметром

Не всегда, когда аккумулятор быстро садится или вообще не функционирует, необходимо покупать новый или нести блок к специалистам сервисного центра. Причину неисправности сможет самостоятельно найти во многих случаях даже неопытный электрик, ознакомившись с алгоритмом поиска. Для этого понадобится воспользоваться мультиметром либо аналогичными ему по измерительным возможностям приборами. Кроме данного устройства, потребуются также следующие инструменты:

  • отвертка;
  • паяльник с набором для пайки;
  • нож;
  • плоскогубцы.

Чтобы точно установить причину неполадок АКБ, необходимо выяснить работоспособность каждого отдельного питающего элемента. Но сначала рекомендуется проверить зарядное устройство. С помощью мультиметра это делают таким образом:

  • включают прибор;
  • устанавливают переключатель измеряемых величин мультиметра на постоянное напряжение;
  • устанавливают щупы в соответствующие гнезда мультиметра и прикасаются ими к контактам («+» и «-») зарядного устройства;
  • сравнивают отображаемую на табло прибора величину с выходным напряжением зарядного устройства, указанным в инструкции по эксплуатации или на корпусе;
  • если значения не совпадают, то ремонтируют адаптер или покупают новый.

Чтобы проверить аккумулятор шуруповерта мультиметром, выполняют следующие действия:

  • заряжают полностью аккумуляторный блок;
  • проверяют мультиметром выходное напряжение АКБ, установив переключатель прибора на его постоянную величину, а щупами дотрагиваясь до плюса и минуса;
  • если установлено несоответствие измеренного параметра указанной в эксплуатационной инструкции величине, то разбирают аккумуляторный блок и достают все батареи;
  • когда отсутствуют поврежденные банки (потекшие либо вздутые), тогда проверяют мультиметром напряжение на выводах каждой батареи, предварительно с помощью паяльника распаяв цепь;
  • к элементам питания по очереди подсоединяют нагрузку на одинаковое время (например, лампочку соответствующего вольтажа);
  • на какой батарее произошла наибольшая просадка, та и является поврежденной.

Для проверки никель-металлогидридные и никель-кадмиевые накопители энергии разряжают полностью — это делают, чтобы избежать «эффекта памяти».

Найдя дефектную батарею, ее можно заменить новой либо попытаться временно восстановить с помощью добавления дистиллированной воды либо воздействия высокого напряжения. Также мультиметром можно измерять силу тока: если она растет и за первый час превышает 1 А, то аккумуляторная батарея считается работоспособной.

Если напряжение на выходе аккумулятора отсутствует, то велика вероятность нарушения целостности цепи внутри блока. При этом также разбирают блок и ищут вначале визуально, а затем с помощью мультиметра место обрыва.

Приступая к эксплуатации нового аккумуляторного шуруповерта, необходимо внимательно изучить инструкцию по пользованию данным изделием, прилагаемую производителем. Следует учитывать особенности установленного на электроинструмент типа элементов питания, чтобы правильно выполнять их зарядку, а также хранить продолжительное время. Соблюдение простых рекомендаций позволит продлить срок службы АКБ до полного исчерпания ресурса. Когда отсутствует фирменное зарядное устройство, тогда временно помогут приведенные альтернативные способы подзарядки.

При падении емкости батарей, снижении времени работы на одном заряде, можно своими руками их отремонтировать. Для этого достаточно установить с помощью мультиметра величины выходного тока или напряжения и сравнить их соответствие нормативным значениями данных параметров.

Схема зарядного устройства для шуруповерта. Электронная схема зарядного устройства шуруповерта

Огромное количество современных шуруповертов работают от батареи аккумуляторной. Емкость их средняя составляет 12 мАч. Для возможности устройство всегда оставалось в исправности, нужно зарядное устройство. Но по напряжению они достаточно очень отличаются.

Сейчас выпускаются модели на 12, 14 и 18 В. Также принципиально отметить, что российского автопрома используют разные комплектующие элементы для зарядных устройств. Для возможности разобраться в этом деле, следует посмотреть на стандартную схему зарядного.

Достоинства и недостатки различных способов

  • 1а и 2а обеспечивают 100% заряд за минимальное время.
  • 1б и 2б рекомендуется проводить при отсутствии данных о батарее, но это самый длительный способ.
  • алгоритм третьего способа заложен в большинство автоматизированных «зарядок» и тоже обеспечивает 100% заряд за короткое время.

Общие недостатки – если ЗУ не обладает возможностью автоматически контролировать заданные параметры, то для предотвращения перезаряда требуется постоянный контроль оператора.

Нужно учитывать, что при превышении длительности заряда начинается электролиз воды с образованием газообразного водорода и кислорода. При этом количество воды в электролите уменьшается безвозвратно, и, со временем, ее придется доливать.

Наличие водорода в воздухе при возникновении случайной искры может привести к взрыву, сопровождаемого разрушением аккумулятора и выбросом электролита в окружающую среду. Попадание кислоты на поверхностные ткани человека может привести к химическим ожогам.

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
