Мелкозаглубленный ленточный фундамент своими руками

ОСОБЕННОСТИ ВОЗВЕДЕНИЯ МЕЛКО ЗАГЛУБЛЕННОГО ОСНОВАНИЯ

Выбирая для дома фундамент мелкого заложения, следует учитывать некоторые особенности его возведения:

Нюансы мелко заглубленного фундамента

-Такое основание требует обязательной защиты от осадков

Поэтому очень важно предусмотреть организацию водосточной и дренажной системы. Это позволит сместить большую воду от линии фундамента

-Одним из способов защиты мелко заглубленного фундамента от осадков и поверхностных вод является отмостка. Большинство профессиональных строителей настаивают на ее обустройстве.

-При самостоятельном изготовлении такого фундамента лучше всего привлечь для работы большое количество людей, чтобы обеспечить быстрое приготовление бетона и его одноразовую заливку.

-В процессе строительства мелкозаглубленного основания следует использовать только высококачественный бетон.

-Главной особенностью такого типа фундамента является необходимость завершения основного строительства до наступления морозов, так как такое основание нельзя оставлять на зиму.

В чем недостатки обычного заглубленного фундамента?

Во-первых, под подошвой традиционного заглубленного фундамента не могут происходить процессы пучения почвы, а потому полностью отсутствуют нормальные перпендикулярные силы морозного пучения по направлению к поверхности почвы.

Во-вторых, как уже говорилось, немаловажна и неоправданная цена возведения такого фундамента для строительства 1-2-х этажной бани, а вот мелкозаглубленный фундамент – своими руками – позволяет сэкономить до 80% затрат.

В-третьих, кроме естественных сил пучения имеют немалое значение еще и касательные – которые иногда превышают норму. И чем больше площадь соприкосновения фундамента с грунтом, чем большее значение будут иметь эти силы. Ведь ленточные фундаменты мелкого заложения всегда имеют минимальную площадь соприкосновения, а потому касательные силы у них почти равны нулю. Тогда как у традиционных заглубленных они велики и даже могут поднять и фундамент, и целое здание. Вот почему заглубленные фундаменты без особых мероприятий по снижению таких сил никаких гарантий отсутствия пучения не дадут. К тому же в этом случае совершенно не используется несущая способность верхних слоев грунта, а потому решение – неэффективное.

Возможные ошибки и советы, как их избежать

Ошибки, допущенные при возведении фундамента, могут дорого обойтись застройщику. Неправильно сделанное основание дома может привести к возникновению разрушительных явлений во всех конструкциях здания.

Специалисты рекомендуют избегать следующих ошибок при возведении:

  1. Неверный расчёт несущей способности фундамента станет причиной возникновения деформации монолитной ленты с последующим её разрушением. Если есть сомнения в собственных возможностях, то стоит обратиться за расчётом к опытным строителям.
  2. Использование цемента низкой марки и несоблюдение технологии приготовления раствора может привести к получению слабого и непрочного фундаментного основания. Чтобы избежать этого, надо заказывать доставку готового жидкого бетона у проверенных поставщиков.
  3. Неполное удаление пучинистого слоя грунта чревато последующим изломом МЗЛФ. Нужно тщательно отнестись к удалению пучинистого слоя почвы.
  4. Нельзя экономить на гидроизоляции. Надо приобретать качественную битумную мастику и выполнять гидроизоляционные работы в полном объёме.

Виды МЗЛФ

Для малоэтажных домов подходит мелкозаглубленный фундамент нескольких типов:

  • сборно-монолитный ленточного типа (серия 20, глубина 40 см);
  • сборно-монолитный (серия 60, глубина 80 см);
  • ленточный монолитный (серия 20, глубина 40 см);
  • ленточный монолитный (серия 60, глубина 80 см);
  • усиленный монолитный фундамент для сложных грунтов.

Чем отличается мелкозаглубленный фундамент?

При устройстве обычного ленточного фундамента котлован имеет довольно большую глубину – почва изымается до самой глубокой точки промерзания. А во многих регионах нашей страны глубина промерзания достигает полутора метров и более.

Котлован для мелкозаглубленного обычно не более полуметра. И если на обычных почвах столь малая глубина не позволяет обеспечить максимальную прочность и надежность, то на пучинистой как раз это обеспечивает многолетнюю комфортную эксплуатацию фундамента.

В то же время, мелкозаглубленный фундамент на пучинистом грунте значительно надежнее, чем заглубленный. Поэтому, если вы начинаете строительство частного дома в местности с проблемным грунтом, он станет для вас идеальным решением.

Ленточный мелкозаглубленый фундамент

В пользу данного варианта выступает то, что, не смотря на небольшую глубину заложения, при устройстве такого фундамента вполне возможно устройство подвального помещения.

По технологии различают сборный и монолитный ленточный фундамент.

Сборный

Сборный будет состоять из готовых бетонных блоков, объединенных стяжкой. Этот фундамент хотя и монтируется несколько быстрее, однако уступает по прочности и срокам службы.

Монолитный

Монолитный изготавливается прямо на месте, раствор заливается в подготовленную опалубку. Он прочнее, прослужит дольше, однако и труда потребуется затратить на его возведение своими руками значительно больше.

Очень хорошо показывает себя данный тип фундамента при строительстве каркасных домов.

Особенности материалов

Мелкозаглубленный фундамент может быть выполнен с использованием определенных строительных материалов.

Самым распространенным является ленточный фундамент из железобетона (бетонная смесь + арматура). Также при возведении могут использоваться

  • бутобетон (бутовый камень), подходит для легких песчаных почв или
  • кирпич, для почв с минимумом грунтовых вод.

Материал изготовления


Самый простой способ строительства мелкозаглубленного фундамента – залить монолитное основание из бетона. Существуют и другие варианты: такой тип фундамента можно выполнить как из кирпича, так и из бетонных блоков.

Железобетон

Наиболее востребованный и прочный материал для строительства фундамента. Его получают, соединяя бетонную смесь и арматуру. Установка дополнительно металлической сетки по периметру добавляет фундаменту прочность.

Бутобетон

Представляете собой смесь из цементного раствора, песка и крупных камней.

Такой материал подходит только для фундамента, возводимого на легких почвах — песчаных, например, или для укладки на скалистых породах, на гравии.

Кирпич

Довольно редко ленточный фундамент выполняют из кирпича. Эта технология используется исключительно в сухом климате, где выпадает минимум осадков и нет грунтовых вод.

Устройство траншеи и подушки

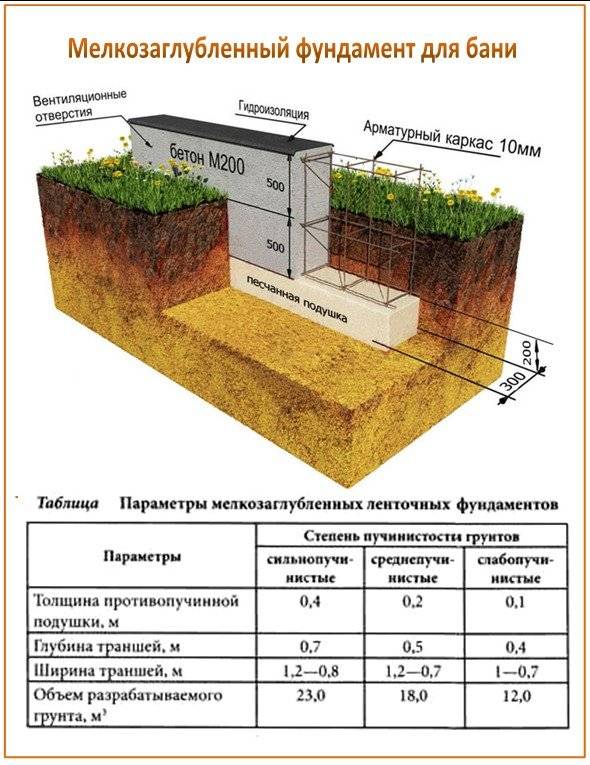

Глубина траншеи зависит от глубины заглубления фундамента и толщины подушки. По ширине траншея делается на 10 см шире, чем рассчитанная толщина монолитной ленты. Это необходимо для установки опалубки. При строительстве МЗЛФ на сыпучих грунтах можно укрепить откосы траншеи досками. Подсыпка подушки необходима для снижения воздействия на фундамент сил морозного пучения. Толщина подушки, как правило, составляет 20-30 см для слабопучинистых и непучинистых грунтов. Для пучинистых — определяется по таблице, которая приведена выше.

Правильно выполнить подсыпку — это значит сделать 2 слоя: первый — крупнофракционный песок, который засыпается, а затем увлажняется и трамбуется, второй — мелкий щебень или гравий. В качестве второго слоя можно также использовать доменный или котельный шлак. При высоком уровне грунтовых вод под подушку рекомендуется положить слой гидроизоляции: рубероид или геотекстиль, а сверху производить подсыпку.

Монтаж опалубки и армирование

Опалубка делается из струганных досок, толщина которых составляет не более 3 см. Опалубка монтируется в траншее, а ее высота на 5-10 см больше высоты монолитной ленты. В готовую опалубку устанавливается армокаркас. Армирование монолитной ленты выполняется в соответствии со СНиП 52-01-2003 и СП 52-101-2003. Армокаркас может содержать от 3 до 6 продольных прутков арматуры, соединенных между собой вертикальными перемычками.

Схема армирования определяется исходя из ширины фундаментной ленты. Армокаркас собирается из рифленой арматуры сечением 12 мм класса А3. Для небольшого сооружения можно применять арматуру класса А500С, стоимость которой значительно дешевле. Между собой каркасы соединяются внахлестку, образуя арматурный узел. Длина нахлестки не должна превышать 20 диаметров стержней (20 х 12 = 24 см). Соединения скрепляются при помощи сварки.

Для углов, где стены будущего дома пересекаются, необходимо усиление арматурного каркаса путем монтажа дополнительных вертикальных стержней, которые привариваются к продольным стержням. Такое усиление позволяет ленточному фундаменту выдерживать критические нагрузки, действующие в местах пересечения стен.

Укладывать армокаркас можно на подготовленную подушку, но лучше это делать на стартовый слой бетона. Толщина стартовой заливке не должна превышать 20% от всей высоты ленты. Бетонная заливка помогает создать более ровную поверхность, на которую укладывается армокаркас. Если вы решили не заливать стартовый слой, то для поднятия армокаркаса над поверхностью подушки на 5-7 см следует использовать опорные грибки.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Армокаркас должен располагаться в пространстве, нигде не соприкасаясь с подсыпкой и опалубкой.

Заливка бетона

Заливка должна производится при температуре +10 С и выше. Перед заливкой опалубку необходимо увлажнить, тогда бетон будет ложиться ровнее. Заливать смесь необходимо послойно, толщина слоя не должна превышать 40 см, оптимально — 20-30 см. Каждый слой подвергается 5-10 минутному виброуплотнению. Такая технология не позволяет образовываться пустотам внутри бетона. Для подачи бетонной смеси к опалубке необходимо использовать эластичный рукав или желоб.
