Охранная система видеонаблюдения за домом, дачей, коттеджем: собираем самостоятельно

Усиление 3G/4G сигнала

К дополнительному усилению сигнала прибегают в случае большого количества пользователей глобальной сетью, а также в условиях плохого качества волны. Усилить можно 2 методами:

• с помощью 3G/4G роутера для загородного дома, способного улавливать волку с помощью собственной антенны, и раздавать ее в доме через wi-fi;
• используя репитер, который внутри дачного дома усиливает сигнал, предоставляемый поставщиком услуг.

В первом варианте применяют модель передатчика, в антенну которого встроен 4G модем. Подобное оснащение позволяет максимально снизить потерю сигнала, а также упростить монтажные работы по проведению кабельной линии.

Репитер располагается между антенной, находящейся снаружи здания, и антеннами внутри дома. Внутренние устройства передают усиленный сигнал к пользователям.

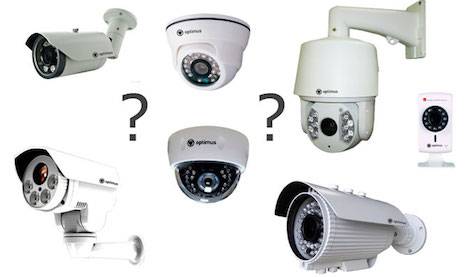

Выбор камер для видеосистем

Стандартная домашняя система видеонаблюдения, работающая по схеме IP, включает в себя сетевые камеры, а также компьютер или специальное хранилище для полученных данных. Взаимодействие между компонентами осуществляется через провода и кабели или с помощью локальной сети Wi-Fi через интернет. В сетях с использованием нескольких камер дополнительно устанавливается маршрутизатор.

Разрешение камер

Важную роль играет разрешение, от которого зависит качество принимаемых изображений. Чем выше его значение, тем более четкой будет картинка, даже с мелкими деталями. Разрешение современных камер для видеонаблюдения находится в диапазоне 1,3-3,5 Мп, а у дорогой и качественной аппаратуры этот показатель еще выше. Выбор устройства по данному параметру зависит от его дальнейшего использования и требований, предъявляемых к качеству картинок.

Светочувствительность

Влияет на возможность распознавать объекты при недостаточном освещении или в полной темноте. Поэтому, если камеры планируется поставить и использовать преимущественно в темное время суток, их светочувствительность должна быть высокой.

Данный параметр никак не связан с разрешением. Возможность работы в темноте определяется типом матрицы. Для условий плохой видимости подходят матрицы CCD или CMOS ACS, а при дневном свете нормально работают модели CMOS, обладающие более низкой светочувствительностью.

Скорость видеопотока

Скорость видеопередачи обычных устройств и веб-камер отличается, в зависимости от модели и качества изделия. В дешевых устройствах передача осуществляется со скоростью 3-5 кадров в секунду, а в более дорогих этот показатель достигает 25 и выше.

Существуют и конструктивные отличия, которые нужно учитывать, когда создается система видеонаблюдения в доме своими руками. Видеокамеры бывают корпусного и купольного типа, уличные антивандальные, а также миниатюрные, предназначенные для скрытого наблюдения. Также они могут быть неподвижными и поворотными. Все устройства имеют различные углы обзора, и другие параметры, позволяющие выбрать аппаратуру для использования в конкретных условиях эксплуатации.

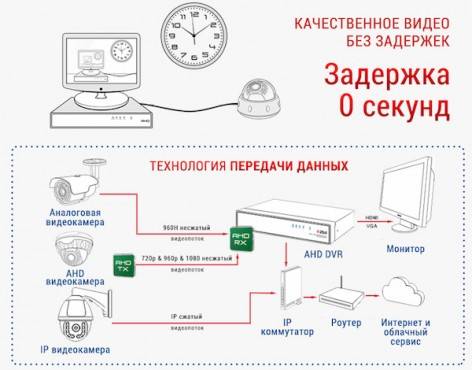

Видеонаблюдение для частного дома: состав системы

После того как определились с задачами и количеством камер, можно подбирать остальное оборудование. Обязательно нужны:

1. Видеокамеры уличные и внутренние (с инфракрасной подсветкой или без).
2. Видеорегистратор. Устройство для приема и записи изображения от камер. Количество каналов равно (или больше) количеству камер.
3. Жесткий диск (размер памяти зависит от того, сколько дней необходимо хранить информацию).
4. Блок питания камер (подбирается в зависимости от потребления электроэнергии).

Охранное видеонаблюдение для дома: состав аппаратуры

Это то, без чего видеонаблюдение для частного дома существовать не может. Правда, можно обойтись без жесткого диска. При использовании IP камер можно организовать отправку информации на один из облачных серверов (если будет у вас стационарный выделенный IP адрес). Но бесплатно на них можно хранить небольшой объем информации, а для его увеличения требуется покупка дополнительного места. Зато есть возможность доступа к архиву всегда и нет опасности, что ворвавшиеся в дом злоумышленники унесут жесткий диск с информацией, что делает видеонаблюдение для частного дома бесполезным.

Основное — это правильно расставить камеры и определиться с их параметрами

Кроме того, нужны будут некоторые материалы для монтажа:

• Для подключения камер потребуется витая пара с приемопередатчиками или коаксиальный кабель.
• Кабель для подключения питания (ШВВП или ПВС).
• Площадки для установки камер, гофрированный рукав, в который укладываются провода, контакторы для соединения проводов и т.д.).

Это набор устройств и материалов, чтобы можно быть сделать видеонаблюдение для частного дома своими руками.

Дополнительные элементы системы

Есть еще несколько устройств, без которых система существовать может, но они делают ее более надежной (ИБП) и более комфортной (монитор и модем). Источник бесперебойного питания (ИБП) — это первое, что необходимо купить, если позволяет бюджет. Он обеспечивает работу системы во время отключения электричества. Подбирается в зависимости от потребляемой системой мощности и времени максимального отключения. По данному пункту лучше не экономить, и брать надежное оборудование.

Система видеонаблюдения с выходом в интернет и удаленным доступом к информации

Еще может быть нужен монитор и модем с возможностью передачи сигнала через интернет. Монитор дает возможность просматривать изображение с камер в реальном времени, а не только в записи. Модем (ADSL-роутер) нужен, если хотите просматривать картинки с камер на удалении — через интернет.

Проводная или беспроводная

Мало кому хочется тянуть провода по участку ко всем устройствам. Так и хочется поставить беспроводную систему видеонаблюдения за домом или коттеджем. Но за простотой монтажа кроется очень низкая надежность. Обычные устройства, которые это поддерживают, работают на небольшом удалении. Кроме того, наличие каких-либо атмосферных явлений — гроза, буря, всплески на солнце, работающие рядом устройства, создающие помехи в вашем диапазоне — способны сильно влиять или вообще мешать работе системы.

Если есть возможность, лучше тянуть провода — надежнее

Имеете хоть малейшую возможность, лучше рассматривайте проводные системы. Если уж с проводами совсем никак, ищите надежные приемопередатчики с высоким уровнем сигнала и большой дальностью уверенного приема.

Готовые комплекты – преимущества и недостатки

Пользователи интернета могут без труда найти предложения продажи готовых комплектов видеонаблюдения. Такие системы бывают беспроводными и проводными, они отличаются характеристиками, составом, количеством и качеством компонентов. Первое, что нужно знать о готовых системах – их высокая стоимость. Очень сложно найти систему с видеорегистратором и всего одной камерой стоимостью менее 15 тысяч рублей. Но одной камеры вряд ли будет достаточно, чтобы обеспечить безопасность большого частного объекта, устройств на дом должно быть минимум 4-5, а стоимость таких систем возрастает до 30-35 тысяч. Таким образом, цена одной камеры в готовых комплектах может превышать 5 тысяч рублей, тогда как для приобретения таких же по характеристикам устройств в отдельности приходится тратить в 2 раза меньше средств. Именно высокая стоимость является главной причиной популярности создания систем видеонаблюдения своими руками. Собирая коммуникации самостоятельно можно сэкономить 10, а то и 20 тысяч рублей.

Система видеонаблюдения

Еще одним недостатком готовых систем является то, что в беспроводных коммуникациях преимущественно используется локальная связь камер с регистратором без выхода в интернет. Такое подключение может обеспечить нормальную работу видеонаблюдения только при сравнительно небольшом удалении камер от регистратора, ни о каких десятках километров, о которых рассказывают продавцы систем, не может быть и речи. Чтобы создать зону безопасности с камерами радиусом в 10 км, необходимо разместить антенну на высоте около 20 метров и обеспечить мощность метровых или дециметровых волн порядка 15 Вт.

Чем больше расстояние от камер до регистратора, тем больше помех будет в получаемом сигнале и тем проще будет вывести из строя систему безопасности с помощью глушилки.

Готовые системы не всегда комплектуются программным обеспечением для обеспечения доступа к камерам через интернет, и нет никаких гарантий, что у вас это получится. То есть для наблюдения за камерами человек должен будет постоянно находиться возле монитора, а иначе контроля в реальном времени за системой безопасности не будет вовсе.

То есть можно сделать вывод, что лучше всего собирать видеонаблюдение самостоятельно из отдельно закупленных компонентов, а после заниматься настройкой системы. Это очень сложный процесс, в котором любая ошибка может существенно снизить функциональность устанавливаемого оборудования.

Видеорегистратор и хранение данных

Важным элементом системы является видеорегистратор, используемый в разных видах сетей. При удаленном доступе изображения поступают не только на компьютер, но и на мобильное устройство через интернет. В качестве регистраторов нередко используются компьютеры или ноутбуки, однако специалисты рекомендуют пользоваться специальным оборудованием с низким энергопотреблением, наиболее подходящим для домашних условий.

Это особенно актуально при использовании 3G-модема, с помощью которого информация передается на удаленное приемное устройство. В таких случаях компьютер становится малоэффективным, поскольку соединение довольно часто обрывается и может быть восстановлено только с участием самого пользователя.

Подобных недостатков полностью лишен видеорегистратор, специально предназначенный для приема и хранения информации. В каждом устройстве имеется определенное количество каналов, позволяющее подключать такое же количество камер. Если же регистратор оборудован всего одним сетевым входом, тогда дополнительно потребуется РОЕ-коммутатор или свитч, который одновременно выполняет функции блока питания камер видеонаблюдения.

Видеорегистраторы хорошо зарекомендовали себя в комбинированных системах, работающих с использованием Р2Р-технологии. Они позволяют одновременно наблюдать за объектом через интернет и записывать поступающие данные. При ведении удаленного наблюдения не требуется статический IP-адрес и нет необходимости настраивать роутер. Все эти операции осуществляются с помощью специальных сервисов и программного обеспечения, поставляемого производителем. Однако Р2Р-сервис, в отличие от облака, дает возможность лишь просматривать информацию, сохраняемую другими способами.

Непосредственная запись и хранение полученных данных осуществляется непосредственно в регистраторе. Для этого требуется жесткий диск с необходимым объемом памяти. От этого будет зависеть общее время непрерывной записи. При наличии свыше двух камер емкость диска должна быть не ниже 1 Тб. Для настроек видеорегистратора его необходимо подключить к монитору.

3G/4G роутеры для улицы

Наружный тип устройства представляет собой передатчик, устройство конструкции которого предполагает обязательное наличие 3G/4G модема. Установленный снаружи, он принимает сигнал от поставщика мобильного интернета, преобразует его и организует Вайфай сеть. В радиусе действия подобного уличного передатчика появляется возможность выхода в глобальную сеть.

Этот вариант оборудования называют гибридом маршрутизатора и 3G/4G-модема. Все модели этого типа имеют надежный защитный корпус, обладающий хорошей герметичностью, а также повышенными прочностными характеристиками. Внутри этого приспособления располагается антенна, модем и вай фай роутер. Для организации хорошего сигнала владельцам необходимо установить уличный роутер в выбранном месте.

IP видеонаблюдение своими руками

Ip видеонаблюдение более сложное в настройке, но и более гибкое. Гибкость заключается в работе ip камеры не только с видеорегистратором, но и с обычным компьютером, роутером, сервером. Стоит понять, что ip камера это самостоятельное устройство, что то вроде компьютера с сетевой картой. Каждая камера обладает ip адресом, который должен совпадать с подсетью локальной сети.

Мы масштабно рассматривали, как осуществить подключение ip камеры к регистратору или компьютеру в этой статье, так что не будем терять на это время, лучше рассмотрим схемы подключения ip камеры.

IP камеры могут запитываться двумя способами: через блок питания 12 вольт или через poe коммутатор. В первом случае подобно аналоговой системе на каждую камеру дополнительным кабелем падают 12 вольт от БП.

Во втором случае, применяя технологию POE становится возможным получать сигнал и питание по одному кабелю на расстояние до 150 метров через специальный poe коммутатор. Что бы применить данную технологию нужно убедиться, что камера поддерживает POE.

В случае с аналоговыми камерами мы учились монтировать BNC переходник, который используется, как некий соединитель для передачи сигнала от камеры к видеорегистратора. В случае с ip системами нам необходимо изучить, как обжимается витая пара под коннектор RJ-45.

Ip видеорегистратор не имеет гнезд для подключения кабелей, как аналоговый регистратор. Все камеры заводятся к коммутатору или роутеру, а от него уже кидается кабель к регистратору.

Распространенные ошибки при организации системы видеонаблюдения в квартире своими руками

Нередко при выполнении установки домашней системы видеонаблюдения пользователи допускают ошибки. Они связаны чаще всего с неправильным выбором места установки камер. Дело в том, что выбор должен основываться на удобстве ракурса съемки, то есть, в объектив камеры должно пропасть как можно больше происходящего.

При проектировании системы видеонаблюдения своими руками следует учесть степень освещенности пространства. Нередко света оказывается очень мало, тогда качество изображения ухудшается. В таком случае следует либо дополнительно освещать охраняемый объект, либо использовать более качественные камеры с улучшенной системой ИК подсветки.

Кроме этого, некоторые неправильно монтируют саму камеру, а точнее, слишком низко ее размещают и направляют не в то место. Чтобы она корректно снимала происходящее перед объективом, необходимо выбирать подходящий ракурс, а точнее, направлять ее так, чтобы она покрывала максимально большую площадь. При этом была недоступна мародерам и тем, кто желает навредить.

Если требуется установить несколько камер, но к роутеру также регулярно подключено много дополнительных устройств, планшетов и ПК, то качество передаваемого сигнала будет высоким, но он будет постоянно сбоить и зависать. Чтобы этого не происходило, необходимо использовать коммутатор.

Проводное или беспроводное

Беспроводные камеры стоят на порядок дороже проводных, однако избавляют от необходимости прокладывать множество проводов, да и общий вид интерьера не портят. Но тем не менее и у той, и у другой системы есть свои плюсы и минусы. Попробуем разобраться.

Когда вы устанавливаете беспроводную камеру, вы думаете только о двух вещах: близости источника питания и настройках. И это несомненный плюс.

Но дальше встаёт вопрос качества изображения, и тут становится очевидным первый минус. Оно оставляет желать лучшего, особенно если камера не дорогая. То есть суть происходящего на экране вы, скорее всего, поймёте, а вот разобрать лица будет сложно. Если это не принципиальный вопрос, то тогда всё в порядке.

Следующий минус связан с частотой, на которой работают камеры без проводов. Диапазон в 2,4 ГГц наиболее популярен в домашнем использовании, здесь работают микроволновки, смартфоны, различные адаптеры и т. д. Перегрузка в частотном диапазоне может стать причиной полной потери сигнала с камеры, а соответственно, и информации.

Источники питания — это тоже вопрос спорный. Одно дело поставить камеру там, где будет хороший обзор, и совсем другое — если приходится ставить её лишь там, где предусмотрена розетка. Пока что вариант с автономным аккумуляторным питанием не выдерживает никакой критики, поскольку нет таких маленьких блоков, способных питать камеру хотя бы сутки.Теперь поговорим о проводных камерах. Несомненный плюс — непрерывное поступление информации. Записи ничто не мешает, какие бы устройства не работали рядом в текущий момент. Один кабель и обеспечивает питание камеры, и передаёт видео. Именно проводные камеры обладают микрофонами и зумом, могут поворачиваться и охватывать большую площадь. Прервать работу такого девайса очень сложно, разве что перебить сам кабель.

Сложность в установке (необходимость штробить стены и прокладывать кабель) — самый основной минус данной системы видеонаблюдения. Поэтому стоит взвесить все аргументы и определиться, для чего конкретно нужна камера. И делать свой выбор в пользу того или иного варианта.

Монтаж видеонаблюдения

Итак, когда у вас все компоненты видеонаблюдения будут приобретены для готовки , вставляем жесткий диск в видеорегистратор. Как это сделать я вам не буду показывать, у каждого регистратора свой порядок монтажа и он описан в документации к нему. Ничего сложного там нет. Покажу только, как выглядит сам видеорегистратор  NOVICAM F2+

Особенности модели

• Компактный размер (ширина 20 см)
• Поддержка SATA HDD 3.5″ до 2 Тб. Рекомендуется устанавливать жесткие диски Seagate серии Green
• Одновременно: живое видео, запись, воспроизведение, сеть, архивирование, меню
• Выбор качества записи для каждого канала D1 (704×576) / HD1 (704×288) / CIF (352×288)
• Запись всех каналов в реальном времени с разрешением D1
• Удаленный просмотр через интернет в реальном времени и максимальном качестве (Windows 7 / Windows 8 / XP / Vista)
• Просмотр с мобильных устройств (iPhone, iPad, Android)
• Графический интерфейс пользователя
• USB мышь и ИК-пульт в комплекте

Теперь, чтобы сделать видеонаблюдение своими руками, я коротко распишу монтаж системы видеонаблюдения по шагам (применительно к квартире, дому, даче). Прошу меня строго не судить, так как я самоучка и все делал сам без чьей либо помощи. Вначале покажу вам общую схему моего видеонаблюдения (картинки кликабельны):

Итак, теперь собственно по шагам:

Монтируем камеры видеонаблюдения на своих местах. У меня одна аналоговая камера смонтирована на потолке внутри дома. Вторая аналоговая и IP-камера – во дворе дома

Монтируем кабель КВК от места установки камер до предполагаемого места установки видеорегистратора. Имеем ввиду, что аналоговые камеры подключаются через кабель КВК, IP-камеры – через кабель UTP “витая пара”. Поэтому кабель “UTP” необходимо крепить от места установки IP-камеры до вашего роутера. У меня кабель уложен “по народному”, поэтому я его практически нигде не крепил

Зачищаем концы кабеля КВК и обжимаем его разъемами. У нас по одному кабелю передается видеосигнал от камеры и питание к нему. Поэтому нужно еще подключить питание к этому кабелю от блока питания 12В.

Подключаем один конец кабеля КВК вместе с питанием к аналоговой камере

Конец кабеля “UTP” в разъем IP-камеры, второй конец – в блок питания для IP-камеры (POE-инжектор), а от блока питания уже кабелем в свободный разъем роутера

Видеорегистратор устанавливаете в удобное и желательно скрытое от посторонних глаз место.

• Подключаете к нему наш смонтированный кабель КВК от аналоговых камер (от каждого кабеля в отдельное гнездо).
• К кабелю КВК подключаете питание от блока питания 12В.
• Подключаете в разъем RJ-45 видеорегистратора предварительно “обжатый” кабель “UTP” (второй его конец вставляете в свободный порт роутера).
• Если хотите смотреть картинку с камер на вашем телевизоре, то подключаете композитный кабель до телевизора (можно через кабель HDMI, но у меня почему то этот способ не заработал)
• Подключаете к регистратору питание от его блока питания.

Ну, вот половина работы можно сказать проделали. Далее нам нужно все настроить правильно.

Видеонаблюдение в квартире через web камеру

Наиболее дешевое видеонаблюдение своими руками можно сделать из обычной USB WEB-камеры, подключенной к компьютеру. К сожалению, у подобного способа есть несколько ограничений. Самое основное – максимальное расстояние, на которую можно перенести камеру от управляющего ей компьютера. Оно равно длине USB-кабеля. И даже покупка специализированного удлинителя не позволит разместить ее дальше 5 метров от принимающего оборудования.

Есть, конечно, способ увеличить это расстояние, применив цепочку из последовательно соединенных обычных USB хабов, но даже в этом случае длина не будет превышать 25-30 метров. Связано подобное ограничение с затуханием сигнала от устройства.

Опять же. Расположение бытовой USB камеры за пределами помещения, на улице, потребует изготовления защитного корпуса. Такая аппаратура не предназначена для работы на морозе или под дождем.

Но самое главное, о чем не следует забывать – дешевые камеры дают достаточно посредственное изображение, с коротким фокусным расстоянием. То есть, все, что происходит далеко от камеры, будет размыто и мутно.

Подготовка к установке

Особой подготовки не требуется. Необходимо выбрать места, как и где установить видеокамеру дома, в квартире или производственном помещении. Необходимо учесть прохождение провода до компьютера и мата установки хабов, в случае необходимости. В последнем варианте нужно продумать подачу питания для повторителей.

Комплектующие и инструменты

Собственно, в такой системе видеонаблюдения из всех инструментов может понадобиться только двухсторонний скотч или хороший клей, которым выполняется закрепление фиксирующего оборудования.

USB провода прятать в специализированные коробки вместе с другой электрикой или связью не рекомендуется – электромагнитные излучения от рядом находящихся проводов будут мешать прохождению цифрового сигнала по кабелю, резко уменьшая предельные расстояния. В случае размещения оборудования снаружи дома – необходимо предусмотреть корпуса с одной прозрачной стороной, для помещения туда камеры.

Процесс установки и подключения оборудования

Камеры помещаются на свои штатные места, закрепляясь в них. USB провод от устройств, через хабы, удлинитель или напрямую присоединяется к компьютеру. В свою очередь, на который устанавливается одна из программ видеозаписи при обнаружении движения.

Особенности

Плюс WEB камер – низкая цена и очень простое подключение с настройкой. Минусы же – низкокачественное изображение с коротким фокусным расстоянием и невозможностью смещения камеры относительно компьютера дальше 30 метров.

Ожидать инфракрасную подсветку и качественную съемку в условиях слабой освещенности так же не стоит.

✅ Нужно ли согласие соседей

Законодательно требование на получение согласия у других жильцов на установку камеры не предусмотрено, но владельцу камеры желательно договориться с ними и указать на все плюсы установки видеонаблюдения.

По использование имущества, находящееся в долевой собственности, допустимо только по согласию с иными собственниками. Но эта норма действует только для малоэтажных домов на 2-8 квартир, которые находятся в общедолевой собственности, если они не обособлены в пользу каждого владельца.

Не получив предварительно согласия на установку камеры, владельца с высокой долей вероятности будут ждать судебные иски. У противников видеокамер в подъезде единственный способ избавиться от камер – подать исковое заявление в суд. Но для этого нужны веские правовые основания. На что они могут сослаться? Ни один нормативно-правовой акт не содержит запретов на установку камер видеонаблюдения в подъезде. Ключевыми основаниями, которыми руководствуются жильцы при передаче искового заявления о демонтаже камер наблюдения, являются:

1. Нарушение неприкосновенности их частной жизни.
2. Сбор сведений о частной жизни жителей дома.
3. Прав на защиту собственности и обеспечение ее безопасности.

Суд в индивидуальном порядке будет определять, имеют ли данные причины для демонтажа камеры правовые основания под собой. В процессе доказательств своей позиции о незаконности установки камеры в подъезде соседи могут ссылаться на следующие нормы:

1. , , которые гарантируют неприкосновенность частной жизни и запрещают сбор и хранение сведений о частной жизни лица без его согласия. Нарушение частной жизни еще надо доказать – перемещение лица по подъезду не относится к частной жизни и является территорией общего пользования. К нарушению частной жизни не могут относиться и камеры, установленные на подъезде, которые фиксируют вход и выход жильцов из подъезда.
2. , где сказано, что владелец жилья вправе требовать устранения любых нарушений его прав, даже если они не связаны с правом владения собственностью.

Для того чтобы защититься от возможных исковых заявлений с требованием снять камеры, стоит придерживаться следующего порядка действий:

1. Провести переговоры с жителями подъезда по вопросу установки видеокамер. Есть вероятность, что кто-то из жильцов проявит инициативу помочь финансово и подключиться к проекту.
2. Провести общее собрание жильцов. Для этого необходимо повесить объявление с указанием даты, времени и месте собрания, а также повестки дня.
3. Составить протокол, отразить позиции жильцов по вопросу и перечислить тех, кто явился.
4. Если большинство жильцов проголосовало за, то можно устанавливать камеру.
5. Установить оборудование, но следить за тем, чтобы оно не было направлено на чужие квартиры и происходящее внутри помещения.

Как заставить соседа не парковать машину возле подъезда Читать

О чем следует расспросить соседей до приобретения квартиры Подробнее

Что делать, если у соседей сутками лает и воет собака Смотреть

Как подключить камеру наружного наблюдения к компьютеру

Плата видеозахвата. Перед подключением камер непосредственно к компьютеру через монтируемую плату следует запомнить следующее:

1. Можно подключить оборудование только к персональному компьютеру. К ноутбуку, планшету и другим гаджетам напрямую подключить нельзя.
2. К одному ПК можно подключить не более 16 устройств.

Данный вариант предполагает установку платы видеозахвата в порт PCI или PCI Express. На плате имеются входы, к которым подключаются камеры. Устройство само декодирует сигнал, в результате чего вы получаете полноценное видео. Вместе с платой поставляется программное обеспечение, которое избавит вас от дополнительных затрат времени.

Получается, что вы просто ставите плату, подключаете напрямую камеры, устанавливаете софт и получаете картинку. При этом не нужно покупать видеорегистратор, что снижает общую стоимость.

Видеосервер. Это подобие видеорегистратора, устройство, которое оцифровывает сигнал, после чего передаёт его через LAN выход, что позволяет транслировать видео на ноутбук или планшет с док-станцией. Такой вариант можно использовать для вывода сигнала сразу на несколько устройств, что очень удобно. Достаточно подключить камеры к видеосерверу, после чего соединить устройство с компьютером с помощью соответствующего кабеля. К устройству прилагается программное обеспечение.

USB преобразователь. Устройство напоминает большую флешку или USB wi-fi приёмник. С одной стороны прикреплены входы для камеры, а с другой стороны расположен внешний USB. Этот преобразователь можно подключить даже к смартфону, не говоря о планшетах и ноутбуках. Устройство компактное, сравнительно недорогое, но уступает по функционалу предыдущим вариантам. Качество видео даже с нескольких камер будет плохое, ведь преобразователь не обладает достаточной мощностью для качественной обработки сигналов.

Видео: как подключить камеру видеонаблюдения

Выбор видеонаблюдения по характеристикам и видам занимает много времени, как и правильное расположение на территории двора. Однако монтаж комплектующих не так сложен, как может показаться. Достаточно прочитать инструкцию, правильно подключить все элементы, а также настроить декодирующее оборудование.

Нужное оборудование

Некоторые производители выпускают уже полные комплекты проводной и беспроводной видеосистемы. Их цена обычно стартует от 16 000 рублей. В результате их стоимость существенно выше цены оборудования, которое можно приобрести по отдельности.

Проще всего самостоятельно установить систему видеослежки в своем доме, квартире. Сделать это не сложно, если пользователь умеет работать с компьютером.

Расходы на аппаратуру не составят свыше 13 000-17 000 рублей. Если необходимо установить оборудование в загородном коттедже, который временно остается без хозяев, то затраты на монтаж и обслуживание увеличатся.

Чтобы собрать систему видеоконтроля своими руками, предстоит приобрести аппаратуру и связующие звенья:

• видеокамера;
• сетевой регистратор или видеосервер – ПК;
• хранилище для видео;
• роутер (нужен для ip-камер, есть возможность организовать удаленный доступ);
• радиочастотный и электрический кабель;
• сетевой кабель пятой категории с разъемом rj45;
• блок питания;

При установке видеосистемы наблюдения самостоятельно рекомендуется использовать видеорегистратор. Однако заменить его может обычный ПК. Тогда можно смонтировать сетевое оборудование и подсоединить его к компу с помощью вай-фай.

Практически все беспроводные видеокамеры категории Cube умеют вести запись клипов на накопительные карты – флэшки, micro SD и micro SDHC. Цена на кубические видеокамеры колеблется от 4900 до 31 000 руб. Список технических бюджетных средств:

Дорогостоящие камеры:

• IP BEWARD BD4680DRZ, 3 — 9 (купольная IP-камера);
• IP BEWARD BD46C, 2.8 мм;
• IP HIKVISION DS-2CD2463G0-I, 4.

При подсоединении видеоустройства беспроводным способом понадобится роутер. Для слежки в домашних условиях можно воспользоваться дешевыми моделями, список которых приведен выше. Необязательно покупать dvr видеорегистратор или использовать ПК вместо него, так как информация может хранится в облачном хранилище или  на флешке видеокамеры. Для этого метода не нужно иметь статический ip-address.

Приведем пример. В системе «Линия» можно за 9000 руб. арендовать хранилище в облаке с установленным обеспечением, сервисом из двух жестких дисков общей вместительностью 1 Терабайт, предполагающих создание зеркального массива рэйд1, со скоростью 100 Мегабит в секунду, который рассчитан на 8 видеокамер.

При исчислении ресурсов удаленного видеоконтроля нужно исходить из памяти диска в 300-1000 Гб. Это пространство предполагается на двухнедельный архив. Скорость составляет 10 Мегабит в секунду на каждую смонтированную видеокамеру. В магазинах представлено множество моделей для уличного и внутреннего видеоконтроля. Цена на них начинается от 1500 руб. и примерно равна 2300-6000 руб. для аналоговых камер AHD/TVI/CVI, цифровое оборудование выйдет в диапазоне от 4500 до 18000 руб.

Смонтировать оборудование самостоятельно – не всегда простая процедура. Если пользователь мало знает о технике, не умеет ей пользоваться, то ему лучше купить готовые наборы.

Кроме камер открытого типа, продаются скрытые – потайные, маскируемые, миниатюрные. Помните, что правила их использования указаны в ст. 138.1 УК РФ. На территории собственного дома, дачи, устройствами можно пользоваться при условии, что в поле зрения не попадет чужой человек.

Чтобы смонтировать скрытую аппаратуру в офисе, торговом зале, магазине, необходимо получить письменное согласие сотрудников, а также потребуется оповещать посетителей о наличии скрытого видеоконтроля. Также строго запрещено вести любое наблюдение в туалете, раздевалке.

Типы подключения

На нынешний момент существуют такие разновидности подключения:

1. Оптоволокно. Бюджетный и быстро осуществимый вариант для крупных областных центров. С помощью такого типа поступления интернет-сигнала возможно организовать скорость передачи до 1 Гб/с. Для этого используют медиаконвертер, sfp-модуль коммутатора или специальный терминал.
2. Витая пара. Устанавливается специальное оборудование в высотном доме, к которому подсоединяют кабель с повышенной пропускной способностью. К абоненту в квартиру заводят медный провод с обжимом на конце. с.
3. Спутниковый интернет. Дорогостоящая услуга с необходимостью покупки специального оборудования. С помощью этого типа подключения поймать сигнал глобальной сети можно в любой точке видимости спутника, независимо от удаленности от населенных пунктов.
4. WiMAX. Предполагает наличие вышки с ретранслятором. Для такого типа подключения необходимо иметь антенну, способную принять соответствующий сигнал. Для подключения необходимо наличие приемника сигнала, в некоторых случаях обязательно наличие усилителя волн.
5. 3G/4G интернет. Мобильный вариант подключения. Для этого необходимо иметь 4g роутер для загородного дома. Покрытие территории различными операторами связи позволяет использование этого типа интернета в хорошем качестве. Для единичного подключения персонального компьютера или ноутбука оптимальным вариантом станет USB-модем, а для множественного подключения применяют различные 3G/4G роутеры.

В случае большой удаленности дачи от вышки необходимо приобретение оборудования для усиления сигнала. Для загородного дома оптимальным станет именно мобильный интернет. Правильная организация подключения, выбора оборудования и настройка передатчика позволить установить стабильный сигнал в радиусе действия устройства.
