Видео — Каркасный дом по скандинавской технологии и утепление пола

Внешняя и внутренняя отделка скандинавского каркасного дома

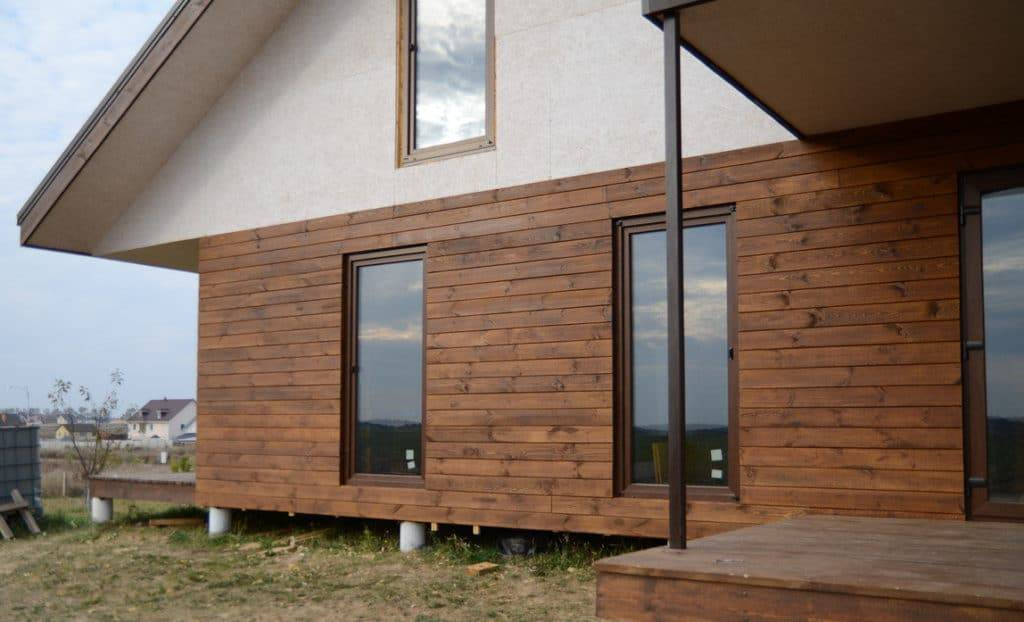

Планкен для внешней отделки скандинавского каркасного дома Дом по скандинавской технологии отличает наличие дерева на фасаде. Это может быть имитация бруса, строганная доска, планкен. Обшивать можно в вертикальном и горизонтальном исполнении. Внешнюю часть дома грунтуют специальным составом, если предстоит покраска. Наносят краску в 3-4 слоя.

Внутри дом отделывают своими руками с использованием деревянных панелей, обоев или краски. На полу кладут плитку, так как под ним находится система отопления.

Для защиты от ветра дом обшивают мягкими плитами, у которых высокий показатель паропроницаемости. Конструктивные решения помогут обшивке на 100% выполнять свои функции:

Углы укрепляют скосами из фанеры, а вот от плит нужно отказаться. Все элементы укрепляют, а затем фиксируют ветрозащиту.

Для наружных работ применяют гипсокартон. Это бюджетный вариант, которым россияне не спешат воспользоваться. Плиты придают пространственную жесткость, частично поглощают пар, воду и защищают от ветра.

Конструкция скандинавского каркасного дома может быть с использование мягких древесно-волокнистых плит. Они легкие, но прочнее гипсокартона. Отличаются гладкостью, имеют водоотталкивающие свойства.

Скандинавские каркасные дома построенные своими руками можно обшить дополнительными материалами. Главное, чтобы на фасаде были вентилируемые зазоры.

Каждый домовладелец использует различные материалы, чтобы облицовывать скандинавские каркасные дома. Проекты делают заранее, поэтому соблюдаются все требования и нормы. Фины используют доски различной конфигурации, которые впоследствии оштукатуривают.

Для российских жителей предлагается:

Деревянная обшивка, которую окрашивают специальными составами для сохранения древесной структуры.

Виниловый сайдинг.

Полимерная отделка.

Облицовка кирпичом.

В России считают, что зазоры снижают качества утеплителя. Хотя они понадобятся, чтобы к дому был доступ.

Утепление стен

Утепление для скандинавцев имеет большое значение. Для этого используют минеральную вату. Пароизоляцию проводят с помощью полиэтиленовой пленки.

Что касается внутреннего утепления, то здесь можно увидеть:

Стойку с утеплителем.

Защиту стен от влаги в виде пароизоляции. Это позволяет оставлять теплопроводность без изменений за счет увлажнения.

Обрешетка с утеплением. Между поперечными рейками укладывают утепляющий материал. Потолок выполнен также, только пустыми остаются полости.

Внутри отделку производят гипсокартоном, который получил популярность и в России.

Окна

Конструкция скандинавского каркасного дома не сложная, однако, окна вне производства сделать сложно. Если делать все именно по скандинавскому проекту, то окна пластиковыми не могут быть. Здесь ставят деревянные конструкции, в которые входит две рамы и стекла. Иногда устанавливают проем с алюминиевой рамой и одним стеклом.

Стремление к энергосбережению привело к тому, что установить можно две деревянные рамы. Внешняя имеет одно или два стекла, а внутренняя – двойной пакет.

Скандинавская система каркасного дома подразумевает, что устройства открываются внутрь. За счет специального механизма внешняя часть открывается одновременно.

Коммуникации

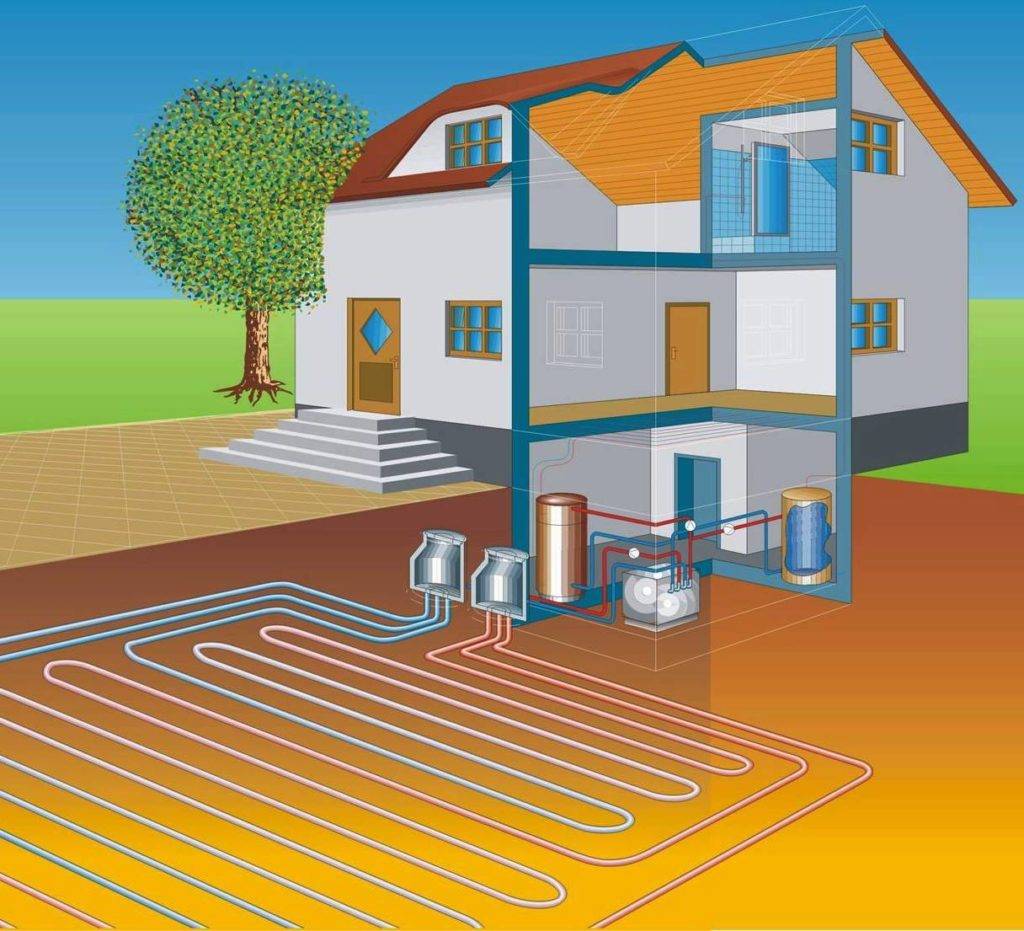

Тепловые насосы для экономичного отопления Чтобы построить скандинавский каркасный дом, конструкция должна выдерживать стихийные бедствия. В Скандинавии специалисты просчитывают все на этапе проектирования.

В доме отсутствуют толстые пластмассовые и металлические трубы. Электрические провода не изолируют в несколько слоев, не проводят их с запасом. Однако обязательно устанавливается автоматика, с помощью которой можно легко отключить именно тот носитель, с которым возникают проблемы.

Для экономичного отопления используют тепловые насосы, устанавливают автономное электроснабжение. В условиях России это не всегда выгодно. По стандартной схеме на мансарде ставят радиаторы, на первом этаже делают теплые полы. Можно установить электроконвекторы.

Линии электричества проходят между внутренней обшивкой и каркасом

Здесь уделяется внимание точному расчету электросети и сечению провода. То есть даже в маленьком доме имеются автоматы и контроллеры

Каркасные дома должны вентилироваться. По финской технологии при строительстве дома должен быть искусственный приток воздуха и удаление уже отработанного. На этапе планирования систему рассчитывают заранее, учитывая все возможные особенности.

Вентиляцию можно подбирать в зависимости от стоимости. Используют полноценные системы с рекуператорами. Устанавливают клапаны возле стен, которые действуют вместе с принудительной вытяжкой.

Фундамент

В Скандинавии в основном используется два типа фундаментов. Первый из них, то, активно пропагандирует известный «Владимир Таллин», и , его стали называть УШП (утепленная шведская плита). Грубо говоря это огромное корыто из пенопласта высокой плотности, в котором заливается тонкая бетонная плита с ребрами жесткости, а в эту плиту сразу закладываются все коммуникации, включая систему отопления водяными теплыми полами.

Решение гениальное по сути и универсальности подхода. Так как одним ударом убивается сразу несколько зайцев.

Правда у УШП есть два недостатка, первый связан с трудностью возведения на местах имеющих значительный уклон, второе — низкая высота цоколя (30см). Кстати именно последнее крайне тяжело принимается российским менталитетом.

Типичная схема УШП

УШП перед заливкой бетона

В этих случаях на помощь приходит второй тип фундамента. Иногда его называют «финской утепленной плитой», но по сути это не совсем верно, а сам тип фундамента хорошо знаком в России -это «полы по грунту».

Суть достаточно простая, делается мелкозаглубленный ленточный фундамент с опорной подошвой (пяткой), затем идет обратная засыпка грунтом, утепление и сверху армированная толстая стяжка, так же с заложенными в ней коммуникациями и системой водяных теплых полов.

Правда исполнение полов по грунту так же имеет отличительные особенности от российских вариантов.

Типичная схема финского варианта ленты с полами по грунту

Возведение цоколя

Готовый к заливке стяжки фундамент

Кстати, что любопытно — весьма распространен вариант, когда дом начинает строится сразу, как только готова «лента» и обратная засыпка. А вот окончательная доделка перекрытия (утепелние, армирование, теплые полы и заливка) происходит уже тогда, когда каркас стоит «под крышей»

Более подробно на описании этих типов фундамента я останавливаться не буду, так как это предмет разговора для отдельной большой статьи.

Свайные фундаменты, ленточные с перекрытием по деревянным лагам используются весьма редко. Бывает, что небольшие «гостевые» домики или сауны ставят просто на блоки, но и в этом случае подход к возведению данных «опорно столбчатых фундаментов» более комплексный и правильный чем у нас.

Подробнее про конструкцию УШП и финского фундамента вы можете прочитать в другой статье.

Кровля и перекрытия

Учитывая что в основном в Скандинавии используются домокомплекты заводского производства, то наиболее распространена стропильная система из ферм на зубчатых пластинах (МЗП) заводского производства. Это решение очень выгодно для коммерческого строительства. Точно просчитанные нагрузки, заводское качество продукта и что самое главное — простой и быстрый монтаж кровли.

Большие мансардные фермы могут быть составными, для удобства транспортировки

Фермы бывают самых разнообразных и причудливых форм. Более того, мансардные и полумансардные этажи так же чаще всего реализуются через фермы. В этом случае ферма фактически представляет из себя единое целое из стропильной конструкции, стен мансарды и межэтажного перекрытия.

Установленные фермы.Там где 1.5 этажа — использованы мансардные фермы.

Монтируются такие огромные фермы уже при помощи крана и могут быть составными, если размеры ферм превышают стандартные «транспортные» размеры по габаритным ограничениям.

Небольшие же фермы, вполне можно смонтировать и без привлечения техники.

Монтаж фермы краном

Неоспоримое преимущество стропильных ферм в том, что для них, как правило, не требуется внутренних несущих стен. Следовательно расширяются возможности по планировке.

Часто для реализации сложных кровель используются такие материалы как клееный брус или LVL брус (ЛВЛ брус). Обычно когда стоит задача сделать какую то большепролетную безопорную конструкцию, рассчитанную на большую нагрузку

В кровельном «пироге» абсолютно всегда присутствует гидроизоляция, контр обрешетка и обрешетка. То есть, независимо от того, одноэтажный ли дом с холодным чердаком или мансардный этаж, кровля всегда делается с вентиляционным зазором.

Что интересно — для создания вент зазора используется не толстый брусок 50х50 как у нас, а рейка, толщиной 25-30мм

Обратите внимание на толщину контр обрешетки

Касательно кровельных покрытий. В отличии от Америки, где в 90% случаев делается мягкая черепица, в Скандинавии используются самые разнообразные типы кровельного покрытия — металлочерепица, фальцевая кровля, черепица всех мастей (натуральная, композитная и т.п.), мягкая черепица…

Единственное, что я не видел ни разу на скандинавских домах — это ондулина и ему подобных материалов.

Фальцевая кровля — очень популярный вариант

Межэтажные перекрытия так же выполняются по разному, в зависимости от задачи. Могут быть использованы деревянные клееные двутавровые балки, клееный и ЛВЛ брус, фермы или простая доска

Наружная плитная обшивка, ветрозащита и элементы жесткости каркаса.

Еще одно яркое отличие от американцев.

В Американском каркасе, в 99% случаев используется сплошная обшивка плитами OSB3 по наружной стороне + ветро гидро защитная мембрана поверх. ОСП выполняет конструкционную роль — придание каркасу пространственной жесткости. А мембрана предохраняет ОСП от избыточной влаги, в случае каких либо протечек по фасаду.

В Скандинавских каркасах — это крайне редкий, практически не встречающийся вариант. В основном можно выделить три типа реализации обшивки, ветрозащиты и элементов жесткости.

Использование снаружи мягких древесно волокнистых плит (МДВП). На нашем рынке такие плиты известны под брендами Isoplaat (Изоплаат) и Steico (Штейко). Эти плиты выполняют сразу 4 роли. Придают пространственную жесткость каркасу, выполняют функцию ветрозащиты, дополнительного утепления и звукоизоляции.
Фасадный гипсокартон. Это очень распространенное решение. Наиболее типичный вариант — Gyproc GTS9. К сожалению этот тип материалов вообще никак не представлен на российском рынке в свободной продаже. Кнауф пытался выпустить пробную партию, но продукт не нашел широкого покупательского спроса и производство было прекращено. Надеюсь с развитием каркасного домостроения ситуация изменится. Так как это отличное решение для пространственной жесткости каркаса и ветрозащиты за минимальные деньги.
Дом обшит фасадным ГКЛ
Монтаж фасадного ГКЛ, крепят на скобы
Придание жесткости каркасу врезанными укосинами или жесткими плитными материалами (фанера) установленными только по углам здания. Снаружи по каркасу никакой плитной обшивки нет, только ветрозащитная пленка.

В последнее время стали появляться варианты с использованием в стене ОСП, но в отличии от американского варианта, в скандинавском варианте ОСП обычно ставится с внутренней стороны помещения.

Кроме того, иногда (но далеко не всегда) в первых двух вариантах сверху так же ставится ветрозащитная пленка.

Мне импонирует такой подход к конструкции стены, тем, что у скандинавов никогда не используется снаружи материал с относительно низким паропропусканием (например ОСП) — за счет чего, с точки зрения паропроницания конструкция получается более правильной и «дуракоустойчивой».

В Российских «интернетах» часто можно встретить мнение о том, что если применять для обшивки достаточно мягкие материалы типа ГКЛ или МДВП — то обязательно нужно использовать укосины. Так как по сравнению с американским ОСП, эти материалы хлипкие. Я не согласен с этим мнением. Во первых надо понимать в каким именно направлении, работают эти материалы в стене. И в этом направлении этим мягкие материалы весьма прочны.Кроме того, тут действует, как я называю, «принцип пучка стрел». Возможно одной только плитной обшивки этими материалами будет и недостаточно, но в совокупности с внутренней и наружной фасадной обшивкой — вполне достаточно. То есть каждый «слой пирога стены» вносит свой небольшой вклад в конструктивную жесткость и результат вполне достаточный.

Фундаменты

В Скандинавских странах преимущественно используются два типа фундаментов: плитно-ленточный и плитный. Конечно, речь об изготовлении их своими руками, и то условно, можно вести только в том случае, если вы будете приобретать готовый бетон.

Плитно-ленточный фундамент. Сначала изготавливается обычный ленточный фундамент, который гидроизолируется, утепляется, засыпается грунтом (обратная засыпка) и утепляется. А сверху формируется армированная бетонная плита, которая имеет толщину 100-150 мм и опирается на ленту. В плиту закладываются все необходимые коммуникации.
Плитный фундамент. Его устраивают, вырывая неглубокий котлован под всем домом, который выкладывают пенополистиролом плотностью до 500 кг/м . Поверх изолятора устанавливается специальная фигурная опалубка, в которую закладываются коммуникационные линии, включая отопление. После этого вся конструкция заливается бетоном. В результате получается тонкостенная армированная бетонная плита, усиленная рёбрами жёсткости.

Широко распространённые в Российской Федерации свайные и столбчатые фундаменты в Скандинавии применяются мало. Свайные фундаменты используют преимущественно в горных районах Норвегии, а также в других местах полуострова, где каркасный дом возводится на площадке со значительным перепадом по уровню. Столбчатые фундаменты иногда используют для небольших хозяйственных построек.

Устройство пола

Независимо от того, опирается ли дом на фундаментную плиту или стоит на сваях, конструкция пола будет состоять из несущего чернового и декоративного чистового настила. Черновой пол предназначен для несущих нагрузок. Он держит на себе вес утеплителя, а также коммуникаций, которые могут быть встроены в него. К примеру, в пол могут быть вмонтированы элементы системы обогрева, так называемый «тёплый пол» – электрические кабели или водные трубы.

Черновой пол из досок.

Чистовой пол является декорирующим материалом. Он не несёт больших нагрузок, но закрывает основной несущий материал, элементы обогревательной системы, утеплитель и гидроизолятор, а также создаёт вид и поддерживает стиль. Материал чистового пола должен соответствовать общему декору помещения.

На заметку

Вспомогательные материалы, – утеплитель, гидроизолятор, – являются узкофункциональными. Они выполняют определённые задачи, защищают от потерь тепла, предупреждают отсыревание. Их располагают в черновой стяжке пола или под ней.

Какой материал выбрать для утепления?

Прежде чем приступать к изучению свойств существующих утеплителей, запомните: выполнять теплоизоляционные работы рекомендуется только после того, как древесина даст усадку, т.е. не ранее чем через полгода после возведения строения. В противном случае усадка может испортить утеплитель.

Утеплители для деревянного дома

При выборе материала для теплоизоляции пола нужно обращать внимание на следующие характеристики утеплителя:

теплопроводность;
устойчивость к воздействию влаги;
метод монтажа;
толщину;
вес;
огнестойкость;
срок службы;
экологичность;
цену.

В случае с деревянными конструкциями, наибольшее значение имеют такие характеристики как огнестойкость и срок службы.

Модернизированные утеплители

Минеральная вата

Отличный материал для утепления пола.

Минеральная вата

Преимущества:

низкая теплопроводность; хорошая огнестойкость. Минвата успешно препятствует распространению пламени; высокие шумоизоляционные свойства; паропроницаемость

Минеральная вата «дышит», что очень важно в случае ее использования для утепления деревянных поверхностей; простота обустройства; неплохая экологичность. Производится в виде матов и рулонов, что дает возможность выбора. Производится в виде матов и рулонов, что дает возможность выбора

Производится в виде матов и рулонов, что дает возможность выбора.

Минеральная вата

Главный недостаток минеральной ваты – низкая устойчивость к воздействию воды

При контакте с влагой утеплитель деформируется и теряет свои качественные характеристики, поэтому обустройству гидроизоляционного слоя нужно уделять особое внимание

Тех. характеристики минеральной ваты	Показатели
Плотность	115 кг/м3
Водопоглощение при полном погружении, не более	1%
Средний диаметр волокна, не более	0,2 мкм
Содержание неволокнистых включений в массе, не более	4,5%
Теплопроводность при 283+1 К, не более	0,044 Вт/м*К
Предел прочности на сдвиг, не менее	50 кПа
Предел прочности на сжатие, не менее	100 кПа
Предел прочности на растяжение, не менее	150 кПа

«Сухая стяжка»

Сухая стяжка

Прекрасный вариант утепления пола в деревянном доме. Использовать можно только после прохождения древесиной процесса усадки. Стяжка выполняется на основе гипсоволокна.

Строение сухой стяжки

Ключевые преимущества:

высокие теплоизоляционные показатели;
устойчивость к воздействию огня;
простота монтажа;
возможность использования в комплексе с любыми финишными напольными покрытиями;
малая толщина;
неплохие шумоизоляционные показатели.
Недостатки сухой стяжки

Главный недостаток – сравнительно высокая стоимость. Двадцатикилограммового мешка смеси хватает для утепления не более чем 1 м2 поверхности.

Также материал плохо переносит воздействие влаги. Из-за нее он деформируется. На теплоизоляционных свойствах материала такая деформация никак не отражается, но финишное напольное покрытие может испортиться.

Стекловата

Популярный материал для утепления пола. Достоинства следующие:

негорючесть;
простота обустройства;
экологическая безопасность.
Характеристики стекловаты

Главный недостаток – существенная усадка. Всего лишь за год службы метровая полоса стекловаты может уменьшиться на 10-15 см. В результате целостность теплоизоляционного слоя нарушается. Также к числу недостатков следует отнести слабую устойчивость к воздействию воды и не самые хорошие теплоизоляционные свойства.

Пенопласт

Структура пенопласта ПСБ-С 35

Один из самых популярных утеплителей. Отличается оптимальным соотношением стоимости и качества.

Материал не деформируется под воздействием температурных скачков и высокой влажности. Даже при сравнительно небольшой толщине (до 10 см) пенопласт обеспечивает качественную теплоизоляцию.

Главный недостаток – хрупкость. Чтобы материал прослужил как можно дольше, обустройство изоляционного «пирога» должно быть выполнено идеально.

Характеристики пенопласта

Пенополистирол

ПенополистиролТехнические характеристики плит из экструдированного пенополистирола

Этот утеплитель имеет множество достоинств, в числе которых:

устойчивость к огню, влаге и температурным перепадам;
невероятно низкие показатели теплопроводности;
высокие шумоизоляционные свойства;
отличная прочность.

Главный недостаток – сравнительно высокая стоимость.

Сравнение утеплителей

Общая информация о каркасном строительстве

Суть быстрого строительства каркасных конструкций в использовании жесткого каркаса с наружной и внутренней облицовкой. Применение элементов высокой степени готовности еще больше ускоряет процесс – готовые блоки, состоящие из утеплителя, внешних и внутренних слоев материала позволяют сэкономить время на обшивке. Такие методы особенно распространены в Финляндии.

Каркас

Опорные конструкции, служащие не только несущими элементами для стропильной и кровельной систем, но также являющиеся основой для внутренней и наружной обшивки стен выполняются из дерева или металла.

Чаще всего в европейских странах, в том числе и Скандинавии, в качестве каркаса используют деревянный брус. Иногда это сухой пиломатериал, но для большей прочности применяют клееный (он лучше сопротивляется влиянию влаги, не деформируется в процессе эксплуатации, не подвержен усадке).

Но несущие конструкции изготавливают не только из древесины, в США распространены дома с каркасом из металлического профиля или профильной трубы. Прочный и надежный металл обеспечивает полное отсутствие усадки и деформации, но есть и минус – сталь имеет склонность к коррозии, поэтому без специальной обработки прослужит недолго. Профили подвергают цинкованию, нанесению грунта и других консервирующих составов.

«Начинка» и наружная отделка

Скандинавская технология строительства каркасного дома при рассмотрении будоражит умы российских застройщиков

Первое, на что обращают внимание – огромное количество теплоизоляции. Но все просто

В этих зарубежных странах дорогостоящее обслуживание отопительных систем, по этой причине разумно единожды заплатить за качественную теплоизоляцию, чем в дальнейшем переплачивать.

Из утеплителей часто выбирают минвату, в редких случаях – пенополиуретан (ППУ) или пенопласт. Пароизоляционным слоем выступает стандартная пленка из полиэтилена.

Стена каркасника выглядит так:

декоративный фасад – например, сайдинг или доски;
вентзазор, если применяется фасад из древесины;
наружная отделка в виде ДВП или специального гипрока;
каркас вместе с утеплителем, шумоизоляцией;
пароизоляционный слой;
коммуникации прокладываются внутри стен и дополнительно утепляются;
внутренняя отделка – на выбор застройщика.

Скандинавский каркасники часто обшиваются досками, но редко встретишь дом, фасад которого будет иметь оттенок древесины. Деревянная обшивка окрашивается в выбранный цвет, причем этой процедуре уделяется максимум внимания. Перед покраской у материала специально поднимают ворс, чтобы в дальнейшем в изделия впиталось максимальное количество краски. Отделочный материал обезжиривают и грунтую, а после высыхания на него наносят фасадные лакокрасочные составы, абсолютно устойчивые к влаге и атмосферным осадкам. Так сохраняется приятный внешний вид дома на протяжении 15-20 лет.

Кровля, перекрытия между этажами

Межэтажные перекрытия возводятся в основном из двутавровых балок клееного типа. Иногда в дополнение применяют клееные балки с сечением в форме прямоугольника или стандартный брус. В целом они не имеют значимых отличий от материалов, которые применяются для строительства каркасников.

В скандинавских странах налажено массовое изготовление стропильных систем, потому не возникает проблем с выбором подходящего размера, конструкции и т. д. Каркасные дома по скандинавской технологии легко собираются, а готовые фермы приобретаются вместе с коробкой дома.

Из плюсов отмечают быстрый и легкий монтаж, прочность и надежность, отсутствие необходимости в обустройстве несущих стен внутри дома. Из недостатков – существенный вес и объем, что предполагает привлечение специализированной техники, рабочих. Кровельный материал заказчик выбирает на свой вкус – от мягкой финской черепицы до фальцевой кровли.

В завершении отметим, что технология рассчитана на использование готовых домокомплектов, отдельные элементы которых собираются на заводах. По этой причине у заказчика есть масса возможностей: от приобретения отдельных комплектующих, нарезанных в размер, до покупки готовых утепленных стен, включающих все составные части «пирога».
