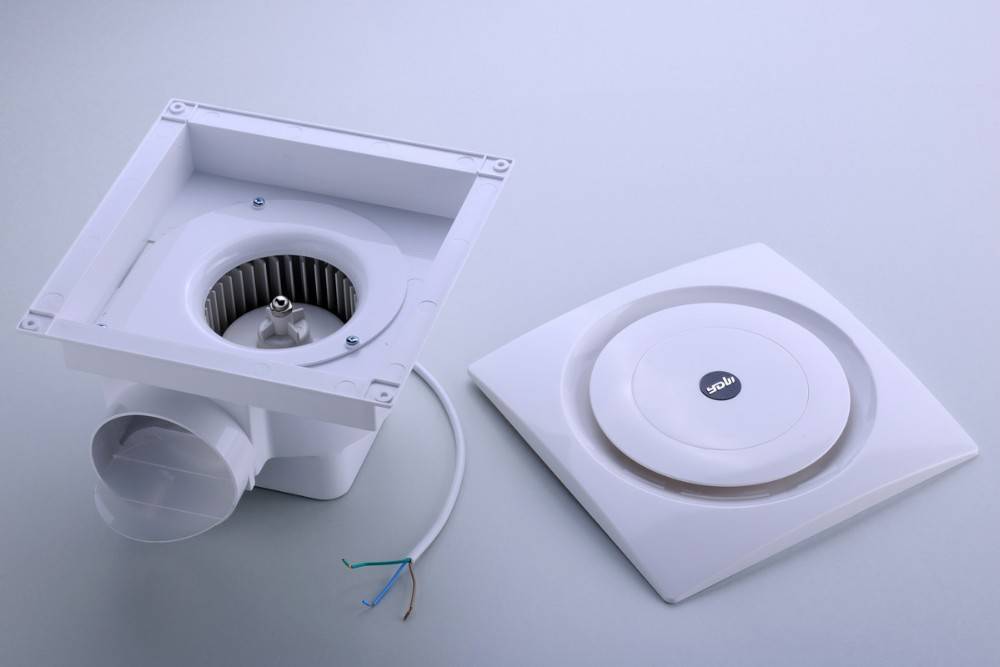

Потолочный вытяжной вентилятор для ванной комнаты и туалета

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Какой выбрать

Перед приобретением конкретной модели электровентилятора покупателю стоит ознакомиться с классификацией оборудования для ванной комнаты.

В зависимости от технического устройства вытяжные вентиляторы бывают:

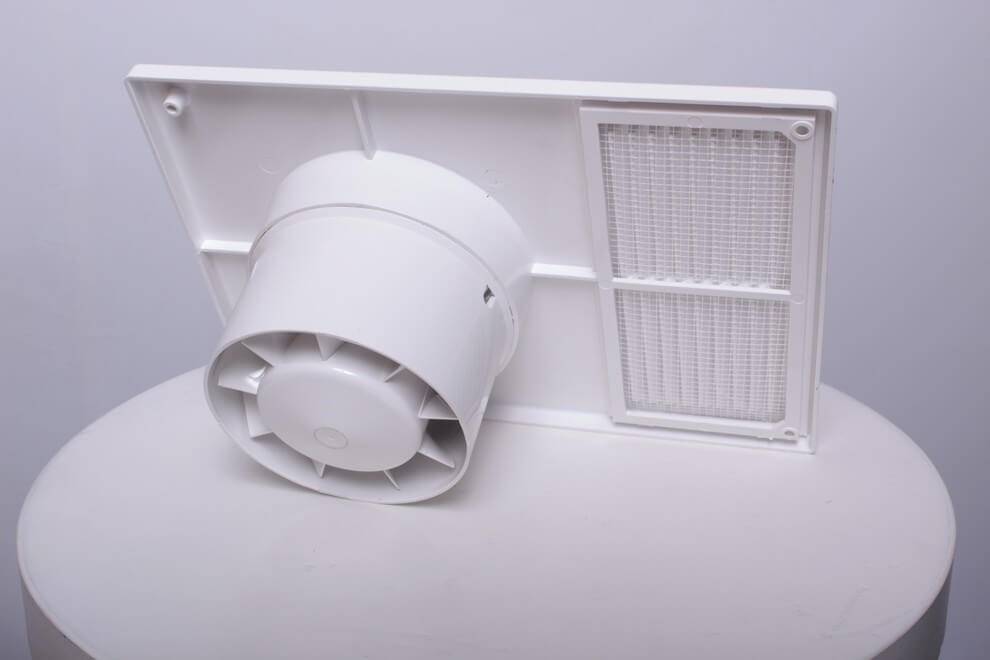

  1. Осевые. Данный аппарат имеет двигатель с внешним ротором. На оси электродвигателя располагается рабочее колесо с лопастями. Для улучшения аэродинамических свойств на входе в вентилятор устанавливается коллектор. Такие приборы подходят для ванной комнаты, характеризуются средней производительностью и небольшой мощностью.
  2. Радиальные (центробежные). Отличаются присутствием специального кольца, на котором закреплены лопасти. Воздух у таких устройств засасывается спереди, а выходит сбоку, под углом в 90°. Эти вентиляторы используются для больших помещений объемом более 12 кубов и с расстоянием от точки входа до вентиляционного канала от 2 метров.

В зависимости от способа установки вытяжные устройства подразделяются на следующие категории:

  • настенные;
  • потолочные;
  • настенно-потолочные;
  • канальные (модификация, которая устанавливается в разрыв вентиляционного канала для обслуживания нескольких помещений).

Критерии выбора

Вытяжной вентилятор, как и любой бытовой прибор, следует выбирать, руководствуясь его техническими характеристиками. Корпус данных устройств обычно производится из пластика с минимальными влагозащитными функциями. Форма и вид решетки могут отличаться в зависимости от дизайна. Рассмотрим технические характеристики, которые влияют на выбор потолочного вентилятора:

Производительность. Основной критерий, от которого зависит эффективность воздухообмена в помещении

Важно помнить, что выбор осуществляется исходя из площади ванной комнаты и кратности обмена воздуха, прописанной в санитарных нормах. Для санузлов она колеблется от 6 до 8 объемов в час в зависимости от количества человек, проживающих в квартире

Пример. Площадь ванны – 2,2*2,5*2,7 м, при умножении данных показателей 14,85 м3 (15 м при округлении). Для семьи из 4-х человек кратность будет составлять 8. Таким образом, 15×8=120 куб/час – эффективный вентилятор должен иметь производительность воздухообмена не ниже этого показателя.

Уровень шума

Еще одна характеристика, на которую следует обратить внимание при выборе вентилятора. Ориентироваться стоит на время работы прибора – если аппарат будет включен только днем, то шум может оставаться в пределах 30-35 дБ

Для круглосуточной потолочной вытяжки лучше искать радиальные модели на 20-25 дБ, поскольку осевые приборы издают более громкие звуки за счет вибрации мотора.

Шуметь также может и металлический воздуховод при движении по нему воздуха, поэтому при обустройстве системы вентиляции специалисты рекомендуют использовать пластик или звукоизоляционные материалы.

Безопасность. Для ванной комнаты необходимо подбирать специальный вентилятор с дополнительной защитой от влаги. Такие вытяжные устройства низковольтны и могут эффективно работать даже при высокой влажности в помещении. Единственный минус в том, что вытяжку невозможно подсоединить к обычной электросети. Эта информация будет указана на упаковке прибора и в инструкции по эксплуатации. Обычная модель, в которую попадет вода, может спровоцировать короткое замыкание и пожар, поэтому рисковать не желательно.

Мощность. При установке высокомощного прибора владельцу жилья придется оплачивать значительный расход электроэнергии. Более экономичны осевые вентиляторы – за счет высокого КПД они при малых затратах способны создать достойный воздухообмен. Радиальные вытяжные приборы выгодны лишь для помещений с большой площадью.

Дополнительные функции. Встроенный функционал важен с точки зрения эксплуатации устройства. В современных моделях присутствует немало дополнительных характеристик, среди которых можно отметить следующие:

  • детектор движения для автоматического включения;
  • таймер и возможность регуляции времени работы;
  • датчик влажности;
  • наличие обратного вентиляционного клапана;
  • режимы вращения лопастей.

Как правильно сделать принудительную систему своими руками?

Проектирование и монтаж выполняется самостоятельно, с проведением подготовительных работ.

  1. Сравнивают диаметр вытяжного прибора с размером проёма в стене.
  2. Узкий вход в вентиляционное отверстие расширяют перфоратором.
  3. В широкий вход вставляется труба из пластика или гофра.
  4. Промежуток между трубой и стеной заделывают монтажной пеной.

Место для установки

Вытяжка предназначена для отвода тёплого влажного воздухаЗапрещено устанавливать вентилятор рядом с раковиной, ванной, унитазом и другими источниками повышенной влажности
Совет
Вентилятор не устанавливают вблизи нагревательных приборов, чтобы он не перегревался.

Как подключить: выбор схемы

стандартная встроенная вентиляция не в состоянии справиться с выводом влаги из ванной.Следующий способ заключается в подсоединении устройства к независимому выключателю.

Как установить вентилятор?

  1. снимают наружную крышку;
  2. места прилегания вентилятора к стене смазывают полимерным клеем, жидкими гвоздями или силиконом;
  3. вставляют устройство в проём в стене, полностью спрятав рабочую часть, состоящую из лопастей и двигателя;
  4. корпус плотно прижимают для схватывания клея;
  5. для защиты от попадания из вентиляционной шахты в комнату насекомых и мусора устанавливают противомоскитную сетку;
  6. крышку ставят на место, закрепляют саморезами или дюбелями, которые поставляются в комплекте;
  7. завершающий этап — укладка провода, подсоединение вентилятора к электросети.

Принудительная вентиляция помещения ванной комнаты

Если тяга в вентиляционной шахте слабая, то увеличить отток тяжелого влажного воздуха из ванной комнаты можно с помощью электрического вытяжного вентилятора. Проверяют силу тяги с помощью листа тонкой бумаги или зажженной спички. Если листок прилипает к вытяжному окну, а пламя тянется в сторону вытяжки, то тяга хорошая.

При незначительной тяге или при её отсутствии единственным выходом будет установка вытяжного вентилятора. На данный момент можно подобрать вытяжные вентиляторы для самых разных ситуаций, различных размеров и цветов. Желательно рассчитать и установить вентилятор нужной мощности, тогда ваше время проведенное в ванной будет комфортным.

Очень популярны модели вентиляторов с обратным клапаном в вытяжной вентиляции. Как правило обратный клапан уже изначально предусмотрен в конструкции вентилятора. Шторки клапана автоматически открываются при даже небольшом токе воздуха из помещения и захлопываются при возникновении обратного тока воздуха – в помещение.

Прозрачные шторки обратного клапана действуют по системе “ниппель”. В систему вентиляции ток воздуха свободный, обратно полностью перекрыт

Данная конструкция очень важна при ситуации, когда из за ошибок при расчете и монтаже возможен обратный ток воздуха из вытяжной вентиляции в помещение. Причем шторки автономны и работают при выключенном вентиляторе.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света

Ни о какой автоматике и задержке времени здесь речи быть не может

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Инструкция по монтажу своими руками

Совсем не обязательно звать специалиста, можно монтировать прибор самому.

Подготовительные работы

Для начала нужно подобрать подходящую модель агрегата. Затем прокладывается кабель и подводится к конструкции. Ее габариты должны соответствовать размерам вентиляционного канала – устройство должно плотно войти в него.

Необходимые инструменты и материалы

Заранее нужно приготовить:

  • дрель;
  • сверла;
  • изоляционная лента;
  • пассатижи;
  • отвертка;
  • шурупы.

Для подключаемого прибора требуются:

  • отвертка;
  • нож;
  • электропровод;
  • клеммы;
  • выключатель.

Нелишним будет установить декоративную коробку для проводки.

Способы подключения

Способов оптимизации работы вытяжного вентилятора три:

  • Прибор и освещение включаются в одно время. К плюсам относится простота и доступная стоимость. Недостатком является то, что приходится оставлять включенным свет, пока не исчезнет влага.
  • Прямое подсоединение. Электроприбор функционирует в случае необходимости.
  • Устройство со встроенным выключателем. Включение/выключение производится посредством шнура.
  • Вытяжной вентилятор с таймером. Двигатель запускается в определенное время.

Подключение через одноклавишный выключатель

Подключается несколько электроприборов параллельно или применяется блок питания. Поскольку в этих устройствах часто используются металлические элементы, то необходимо заземление, особенно во влажных условиях.

Подключение через двухклавишный выключатель

Подключение основано на двух контактах выключателя, где отходят разные фазные провода. Опции не зависят одна от другой.

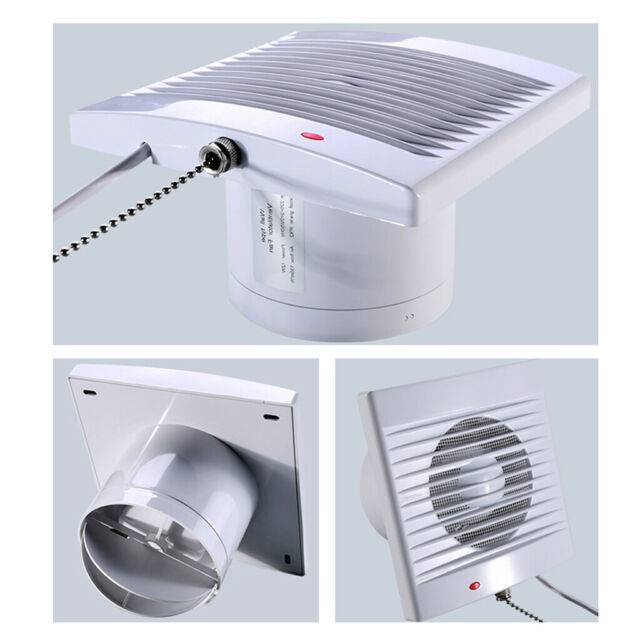

Вентилятор со встроенным выключателем

Встроенный выключатель позволяет не использовать внешний выключатель либо иные системы включения. Чаще он выполняется в виде шнура, что довольно удобно при использовании.

Совместное подключение вентилятора и освещения через одноклавишный выключатель

Хороший вариант при подсоединении – это подключение вентиляционной конструкции и света с помощью одноклавишного выключателя. Конечно, приходится включать систему даже в том случае, если посещение ванной кратковременное. Но производятся модели вентиляторов с таймером электронным. Переключатель режимов в таких конструкциях – это три штыря, два из которых замыкаются перемычкой, поэтому получается 2 режима функционирования.

Требования к вытяжным вентиляторам

Требования, предъявляемые к системе вентиляции, основаны на безопасности и эффективной эксплуатации, поэтому пренебрегать ими владельцам квартир не рекомендуется. Перечислим основные правила:

  1. Уровень шума для вентиляционного оборудования, устанавливаемого в жилом доме, не может превышать 30 дБ. В ванной должны применяться лишь бесшумные бытовые устройства.
  2. Для обеспечения максимального уровня тяги в канале потолочная вытяжка располагается напротив входной двери, из которой она осуществляет забор свежего воздуха.
  3. Прибор требуется устанавливать максимально отдаленно от электронагревательных механизмов, поскольку он выдерживает воздействие температуры до 50 градусов. При её повышении до критического уровня вентилятор выходит из строя.
  4. Мощность, производительность и показатель потребления энергии устройства зависят от объема помещения и частоты использования оборудования.
  5. Шахта канала вентиляции должна быть чистой. Нормативы по установке и показателям вентиляционных систем указаны в СНиП 41-01-2003. В данном документе описывается максимально допустимый уровень содержания пыли в вентканале и норма воздухообмена.
