Вязка арматуры под ленточный фундамент: схема и примеры вязки своими руками

Какие схемы существуют?

Существует две установленные схемы продольной установке арматуры:

• В четыре прута;
• В шесть прутьев.

Если принять ширину основания для фундамента более чем 500 мм, то используется вторая схема. Это зависит от норм, которые предписывают рядом расположенные стержни укладывать с интервалом 400 мм друг от друга.

При возведении фундамента любой высоты применяется два пояса армирования:

• Верхний.
• Нижний.

Типовые схемы по устройству углов и Т-образных примыканий применяются хомуты:

• В виде «Г» элементов.
• В виде «П» элементов.

На рисунке изображен чертеж схемы армирования ленточного фундамента с применением Г и П элементов:

Гнутые элементы должны быть продолжением основных продольных прутьев и «наслаиваться» на них на 600-700 мм, но не короче 50 диаметров арматуры. Шаг арматуры в местах расположения углов вычисляется по соотношению: 0,75 х высоты фундамента.

Выбор и расчет

При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

Допустимо применять только горячекатаную сталь марок:

• Ст3кп;
• 35ГС;
• 35Г2С;
• 32Г2Рпс;
• 22Х2Г2АЮ;
• 22Х2Г2Р;
• 80С;
• 20ХГ2Ц.

В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

Упрощенный план расчета:

1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:

   • менее 3м применимо сечение в 10мм;
   • более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
2. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
3. Вертикальные стержни рассчитываются согласно высоты фундамента:
   • менее 0,8м принимается сечение в 6мм;
   • более 0,8м принимается сечение в 8мм и более.

Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

Еще больше информации о расчете арматуры в видео:

Несколько слов об особенностях ленточного фундамента

Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.

Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.

Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями

Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Отличия СЛФ от других оснований

Основное отличие СЛФ от других видов свайных оснований состоит в том, что фундамент такого типа представляет собой единую монолитную конструкцию, объединяющую одновременно в себе сваи и ростверк.

Большой плюс этого основания заключается в том, что заливка жидким бетоном производится за один раз, и не приходится заниматься разными работами по устройству монолитных стоек и монтажу опорного периметра из разных материалов.

Единый монолит СЛФ работает, как одна система, в отличие от других видов оснований, где железобетонные сваи реагируют на нагрузки иначе, чем ростверк из металлопроката или деревянного бруса.

Это качество конструкции обеспечивает фундаменту большую несущую способность и высокую надёжность. Единый армокаркас в монолитном бетоне равномерно распределяет нагрузку по всему объёму фундамента.

данный вид фундамента предназначен для строительства домов на слабых неплотных грунтах

Если косогор с большим уклоном, то за счёт разной высоты свай здание на ростверке, как бы повисает в воздухе, «игнорируя» сложный рельеф местности.

Материалы

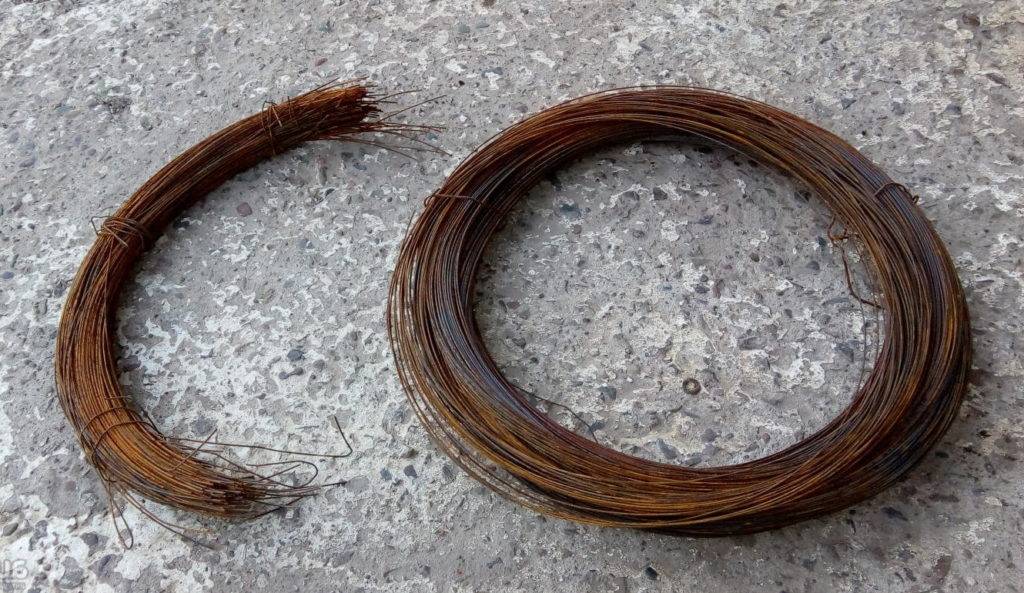

Для сборки каркаса используют специальную отожженную проволоку. Она прочная, но при этом достаточно мягкая. Это позволяет затягивать узлы, не рискуя порвать ее. Рекомендуемый диаметр данного материала зависит от сечения арматурных стержней и составляет от 1,0 до 1,4 мм.

Дешевая проволока идет без покрытия и называется черной. Более стойкая к коррозии имеет защитный слой из цинка.

Вязальная проволока изготавливается в двух вариантах: в бухтах и мерная (в отрезках). Работать с мотком сложнее, поскольку его приходится вручную резать на куски. Мерный материал можно сразу пускать в дело. Особенно удобна проволока, у которой на концах сделаны петли.

Какая арматура нужна для фундамента

Чтобы армировать фундамент частного дома, гаража, магазина малой площади, обычно достаточно ленточного монолита. Такой конструкции вполне достаточно для легкого здания, стоит гораздо меньше плитного монолита, залить ее по силам одному человеку, не имеющему большого опыта и помощников.

В настоящее время приобретает популярность армирование стеклопластиком. Однако, инженеров и прорабов несколько настораживает отсутствие технических стандартов на этот материал. Кроме того, пластик обладает гораздо более высоким продольным растяжением, чем металл, а значит при деформации он будет гнуться, а не оставаться упругим, сдерживая оказываемое давление.

А как известно, основная функция армировки фундамента — защита от разрушения при линейном воздействии, а основное сжатие оказывается на бетон.

Для ленточного монолита применяют арматуру двух типов:

• с насечкой для основных стержней. Толщину выбирают, в зависимости от площади и массы здания — обычно от 10 до 24 мм;
• для перемычек — класс AI, с гладкой поверхностью, диаметром 6-8 мм.

Способы (схемы) вязки

Вначале про инструменты для вязки. Они позволят ускорить и улучшить качество. Основные:

Вязальный крючок (есть два вида). Покупайте фабричный или мастерите самодельный.

Пистолет для арматурыВязальный пистолет самостоятельно обхватывает пруток и автоматически обвязывает его. Супер! Правда, для домашней работы Вы его приобретать не станете. Если есть знакомый строитель, обратитесь за такой штукой к нему. Чтобы построить баню или дом, он нужен только один раз, так что — вложение денег нерентабельно.

Также применяют шуруповёрт с насадкой: крутить быстро, но иногда не удобно…

Ну а теперь схема, точнее схемы. Следите за руками, как говорил фокусник:

• а) вязка в пучке без подтягивания;
• б) вязка узлов в углах;
• в) узел двухрядный;
• г) узел крестовый;
• д) узел глухой;
• е) крепление соед. элементом:

1, 3 – стержни, 2 – соединительный элемент. I – вид спереди; II – вид сзади.

На этом всё. Надеюсь, статья была полезной и отвечает на основные поставленные вопросы.

Анекдот: — Сударь, какая необычная у вас шпага. — Это арматура, сэр…

Подписывайтесь на новости, успехов и правильных Вам «выкрутасов»!

Цитата мудрости: Лень делает всякое дело трудным.

Порядок выполнения армирования ленточного фундамента

Существующая схема армирования ленточного основания для строительства дома подразумевает следование нескольким обязательным правилам:

1. Применение при проведении армирования стержней класса от А400
2. Минимизация использования сварки при соединении стержней, так как такая технология способствует ослаблению сечений
3. На углах каркас можно только связывать, использование сварки на углах не рекомендуется
4. Защитный выложенный слой использующегося в конкретной ситуации бетона должен быть не менее 4 сантиметров для защиты металлических элементов от негативного воздействия окружающей среды, коррозии
5. Не рекомендуется использование гладкой арматуры
6. Бетон при выкладке обязан не иметь возможности застревать между стержнями, что позволит исключить контроль за отказом, за слишком частым расположением металлических стержней

Создать арматурный каркас поможет подробная пошаговая инструкция с приведенными для наглядности фото и видео. Существенным преимуществом армированных ленточных фундаментов становится сочетание высокой надежности и доступной стоимости. Сталь и бетон являются высокопрочными материалами.

Это важно для создания основания для строительства на любых грунтах, кроме и так от природы стабильных и надежных скал. В иных ситуациях любой фундамент армирование избавит от разрушений, возникающих из-за напряжения

Как формируется

При проведении таких работ, как армирование ленточного фундамента, чертежи включают три группы стержней:

• Применяемые для укладки вдоль ленты использующиеся рабочие стержни
• Горизонтальные элементы, располагающиеся поперечно
• Вертикальные варианты, поперечные

Задачей поперечной арматуры становится соединение всех рабочих элементов в стабильное в применении единое целое надежных инновационных рабочих прутов. Она часто называется хомутами.

Важной особенность проведения работ становится использование при такой деятельности, как армирование ленточного фундамента снип и других нормативных специализированных документов. При расчете используется СНиП 52-01-2203

В этом нормативном документе легко найти все необходимые расчеты для создания армирования ленточного фундамента небольшого по площади загородного дома.

Какие требования к бетону определяются нормативными документами?

Если выдерживать порядок создания армирования, важно соблюсти обязательные требования к использующемуся в конкретной работе бетону. Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом

Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5

Создавая ленточный фундамент своими руками на месте проведения будущего строительства, стоит учитывать, что в число главных характеристик прочности бетонных конструкций входит показатель сопротивляемости осевому сжатию, готовность противостоять растяжению и не реагировать на поперечный излом. Поправочные коэффициенты надежности могут варьироваться от 1 до 1,5.

Требования, предъявляемые к арматуре

Эти показатели определяются нормативами и стандартами. Надежный фундамент армирование использует на основе стержней:

• горячекатную арматуру периодического профиля,
• механически упрочненную арматуру
• термически обработанную арматуру

Именно ГОСТ позволяет рассчитывать показатели предельных погруженных состояний, которые в нем строго разведены по группам. Показатели определяются на основании прописанных в госстандартах требований, которые определяются на испытательных стендах. Любая нормативно-техническая документация, которая используется при определении надежности армирования, должна быть обязательно утверждена официальными контролирующими органами.

Какие основные правила важно учитывать при выполнении работ?

Как правило, армирование при проведении загородного и строительства осуществляется самостоятельно. В этом случае требования СНиП и ГОСТ не всегда выдерживаются столь внимательно.

По этой причине, рассматривая, как армировать ленточный фундамент своими руками, важно придерживаться некоторых обязательных правил:

• При выполнении армирование ленточного фундамента будущего строения, включающего 1-2 этажа, используются прутья с показателем диаметра 10-24 мм.
• Не рекомендуется использование сварных соединений
• При создании ленточного фундамента своими реками потребуется обязательное создание опалубки

Как рассчитать диаметр арматуры

При армировании плитного фундамента, даже по схемам можно сделать примерные расчеты материала. Общую площадь сечения арматуры для монолитного основания в одном направлении берут не меньше 0.3 % от общих показателей сечения фундамента. Если длина стороны плиты меньше 3 м, подойдет диаметр стержня 1 см, при большей длине – 1,2 см. Вертикальные прутки должны быть не менее 6 см. Максимальные размеры изделий 4 см, в практическом применении используют 1.2, 1.4, 1.6 см.

Пример расчета

В исходных данных указана железобетонная поверхность 8х8 м. Рекомендованный размер шага для частных домов 20 см. В данном примере не рассматривается усиление зон, где будут расположены несущие стены. Для определения диаметров следует учитывать, что укладка будет производиться в два ряда. Потому что толщина конструкции превышает 15 см.

Арматурная сеткаИсточник slo.wikiwiex.ru

Расчет нужной площади металлических стержней производят по такой последовательности:

• вычисление площади поперечного сечения фундаментного основания: 8 м * 0.2 м = 1.6 м2;
• расчеты минимальной площади всего арматурного материала: 1.6 м2 * 0.3 % = 0.0048 м2 (36см2);
• показатели минимальной площади арматуры, одно направление, один ряд: 48 см2/2 = 24 см2.

Для того чтобы правильно рассчитать количество стройматериалов рекомендуется использовать схему. При вычислении длины прутков также следует учесть:

• толщину бетонного слоя предназначенного для защиты – 2-3 см с двух сторон;
• допустимый нахлест;
• вертикальное армирование;
• количество стержней для П-образных хомутов.

Этапы работ по обустройству арматурного каркаса

Основание под фундамент выполняется из слоя песка не менее 10 см, песок накрывается слоем щебня фракции 2-5, затем песчано-щебёночное основание трамбуется, и только потом следует приступать к укладке и вязке арматурного каркаса.

1. Арматурные пруты, обрезанные по длине фундаментной ленты одной стороны, раскладываются на расстоянии 20-30 см между собой по дну фундамента. По углам они прикручиваются мягкой вязальной проволокой к вертикальным стержням, а также между собой при образовании нахлёста.
2. Для создания вертикальных угловых опор каркаса горизонтальные нижние пруты каркаса изгибаются под углом 90 градусов. Удлиняются соединением внахлёст и креплением проволокой.
3. Для облегчения производства работ по армированию углов фундамента допускается устройство анкеров, работы аналогичны устройству ростверков или армопоясов. По всем углам фундамента в грунт вбиваются по 4 металлических прута, снизу покрытые битумной смолой для гидроизоляции. Они выполняют роль анкеров для крепления каркаса. В сечении вбитые штыри-анкера должны образовать квадрат со сторонами, параллельными фундаментной ленте.

Вбитые в землю анкера, на которые крепится каркасИсточник sjthemes.com

1. К анкерам прикручиваются или прихватываются для фиксации вертикальные арматурные прутья , равные высоте фундамента.Все вертикальные пруты связываются или привариваются между собой по периметру, образуя конструкцию столба.
2. Для того, чтобы избежать соприкосновения металла и песчано-щебёночного основания, по всей длине прута под него с интервалом в 1 м подкладывают половинки кирпича.
3. Нарезаются пруты для поперечной укладки арматуры. Их длина должна быть меньше ширины монолитной ленты на 10 см, то есть поперечины должны быть полностью укрыты заливаемым бетоном с расстоянием от наружной стенки фундамента 5 см.
4. Шаг армирования фундамента поперечными стержнями 50 см по всей длине продольной арматуры.
5. Все соединения арматуры скручиваются вязальной проволокой.
6. В зависимости от длины стороны фундамента расстояние между вертикальными стержнями колеблется от 30 до 80 см.
7. Продольных рядов может быть достаточно лишь двух:верхнего и нижнего.
8. Каждый горизонтальный ряд параллелен нижнему и аналогичен ему.

Каркас вполне допустимо собрать вблизи от фундамента, а затем просто опустить его в траншею или опалубки.

Каркас не обязательно собирать внутри подготовленной для фундамента ямы – монтаж можно сделать и снаружи, а потом опустить всю конструкцию внизИсточник newspasky.ru

Конечно, такой способ возможен только при наличии ровного участка для сборки, иначе трудно добиться точного выполнения работы.

Варианты вязки арматуры

Формирование арматурного каркаса может производиться различными способами:

• связывание отдельных элементов крючком, шуруповёртом либо специальным пистолетом;
• скрепление арматуры сваркой;

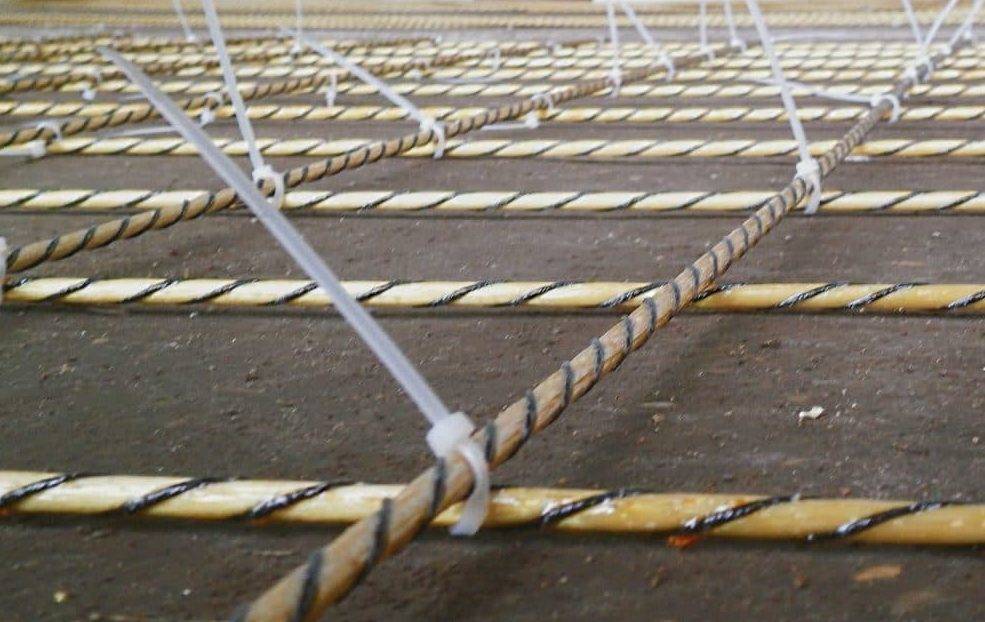

• соединением прутов пластиковыми хомутами.

Плюсы и минусы соединений сваркой

Несмотря на то, что разработаны новые технологии соединения арматуры при выполнении фундаментных работ, традиционный метод сварки арматуры широко используется.

Преимущества сварки проявляются:

• при значительных объемах работ;
• при устройстве фундаментов с повышенной жесткостью пространственной конструкции;
• при необходимости увеличения нагрузок на основание.

Сваривание арматурных прутов допускается только в случае применения специальных марок стали. Они обозначаются индексом «С» в конце маркировки, например, А400С. Марки арматурной стали без данного обозначения при сваривании резко снижают показатели прочности и устойчивости к коррозии.

Существует ряд ограничений по применению сварки для устройства фундаментных каркасов, они определены ГОСТ14098 и ГОСТ10922:

• запрещается сваривание арматуры любого класса в местах перехлеста, если ее диаметр превышает 25 мм;
• для электродуговой сварки должны применяться электроды диаметром не менее 4 мм;
• не допускается применение сварки в зонах максимальных напряжений арматурных прутов и местах концентрированных нагрузок на них;
• минимальная длина нахлеста арматурных стержней при сварке – 10 их диаметров.

Кроме того, специальные стали значительно дороже обычной арматуры. Сварочные работы требуют потребления энергии, – это также снижает рентабельность применения сварочных технологий для устройства фундаментов.В малоэтажном индивидуальном строительстве чаще применяется вязка арматуры.

Преимущества и недостатки метода вязки арматуры проволокой

Ручное механическое скрепление прутов с использованием вязальной проволоки – самый распространённый и недорогой метод. Он не применяется только лишь при очень больших объемах вязки, но оптимален для индивидуального строительства. Простейшее приспособление для связывания арматуры в единую конструкцию – крючок. Преимущества способа:

• Крючок можно изготовить самостоятельно из проволоки или из сварочного электрода. Возможность изготовления инструмента непосредственно на стройплощадке – это уже большой плюс. Стоимость изготовления крючка практически нулевая. Крючки, изготовленные в заводских условиях и с различными дополнительными улучшениями также недороги.
• Операция вязки быстро осваивается начинающим строителем. Скорость скрепления арматуры повышается по мере приобретения навыков. Производительность опытного вязальщика часто выше, чем при использовании сварки или специального инструмента и расходных материалов.
• Допущенные дефекты вязки исправляются быстро и без материальных затрат.
• Стержни можно связывать непосредственно в опалубке, на месте установки каркаса.

Недостатком способа можно назвать шаткость изготовленного каркаса, — но это лишь при сборке конструкции вне опалубки с последующим ее переносом. Производя вязку непосредственно на месте монтажа, в опалубке,- проблема недостаточной жесткости каркаса снимается.

Вязка с помощью хомутов

Высокая скорость проведения вязальных работ без специальной подготовки исполнителей, а также достаточная надёжность соединений, — главные аргументы в пользу применения хомутов при армировании фундаментов.

Основные недостатки и ограничения использования хомутов для вязки:

• производительность труда немного ниже, а стоимость материала выше в сравнении с применением вязальной проволоки;
• исправить дефект крепления невозможно без обрыва хомута;
• перемещение конструкции, скрепленной хомутами, не допускается из-за возможности их обрыва;
• при отрицательных температурах вязку хомутами проводить нельзя из-за ломкости пластика.

Для индивидуального застройщика, при решении вопроса «как вязать арматуру», оптимальным решением может стать применение пластиковых хомутов..

Предпосылки: для чего необходимо армирование

Фундамент создается для того, чтобы выдерживать нагрузку сооружения; лучше всего он справляется с равномерно приложенной силой давления. Но на практике нагрузка слишком часто оказывается неравномерной и в фундаменте возникают внутренние напряжения. Причиной могут быть как изменения грунта, так и просчеты проекта (неравный вес отдельных частей конструкции).

Ошибки проектирования обязательно станут заметнымиИсточник homeklondike.site

У бетона отличные показатели сопротивления на осевое сжатие и слабые — на растяжение. Арматурные стержни обладают природной пластичностью и компенсируют недостаток бетона. Последний, в свою очередь, защищает металл от коррозии.

Во время эксплуатации бетон (который противостоит сжатию) и металл (растяжению) способны максимально эффективно сопротивляться разнонаправленным нагрузкам, защищая конструкцию от разрушения. Правильно проведенное армирование не только повышает прочность, но и является средством экономии: позволяет снизить затраты бетона (уменьшить массивность фундамента).

Схема

Постоянное движение грунтов оказывает серьезнейшее давление на ленточный фундамент. Чтобы он крепко противостоял таким нагрузкам, а также на этапе планировки ликвидировал источники образования трещин, специалисты рекомендуют позаботиться о правильно выбранной схеме армирования. Схема армирования фундамента – это конкретное расположение осевых и перпендикулярных прутков, которые собраны в единую конструкцию.

В СНиПе №52-01-2003 четко рассматривается каким образом выполняют укладку арматурных материалов в фундамент, с каким шагом в различных направлениях.

Стоит рассмотреть следующие правила из данного документа:

• шаг укладывания прутьев зависит от диаметра арматурного изделия, габаритов гранул щебенки, метода укладки бетонного раствора и его уплотнение;
• шаг рабочего упрочнения – это дистанция, которая равна двум высотам сечения упрочняющей ленты, но не больше 40 см;
• поперечное упрочнение – это расстояние между прутьями составляет половину ширины самого сечения (не больше 30 см).

Определяясь со схемой армирования, необходимо учитывать тот факт, что в опалубку монтируется собранный в одно целое каркас, а внутри будут обвязываться только угловые участки. Число осевых армированных слоев должно быть не менее 3 по всему контуру фундамента, ведь заранее невозможно определить области с наиболее сильными нагрузками. Наиболее востребованными являются схемы, у которых соединение арматуры выполняется таким образом, чтобы образовывались ячейки геометрических фигур. В данном случае гарантируется крепкое и надежное фундаментальное основание.

Крючок для вязки, сделанный своими руками

Часто заводские вязальные крючки не полностью удовлетворяют нужды строителей, выполняющих армирование. Это происходит от того, что их стержни могут иметь неправильный изгиб.

Делаем правильный строительный крючок своими руками. Материалы

Для изготовления крючков специалисты используют электроды для сварочных аппаратов, реже — кусок стальной проволоки толщиной не менее 4 мм.

Создавать чертежи не нужно, потребуются только следующие материалы:

• — рукоятка кельмы, кусок шланга или ручка от валика
• — электрод или 4 мм проволока
• — точило

Процесс

1. Делаем из шланга ручку для будущего крючка, либо используем ручку от кельмы/валика.
2. Вставляем стержень (электрод или проволоку) в отверстие ручки или в кусок шланга и фиксируем эпоксидной смолой.
3. После высыхания эпоксидки, загибаем стержень на 90 градусов на расстоянии 5 см от ручки. Правильный изгиб напоминает коромысло.
4. Загибаем конец стержня дугообразно.
5. Затачиваем острую часть электрода точилом или с помощью напильника.

Вязка арматуры крючком. Технология

Процесс вязания арматуры для устройства фундамента, лестничного марша или стяжки, отличается только типом вязального крючка. Сама технология скрутки узлов не меняется. Обычно рекомендуют сразу нарезать стальную проволоку на куски 30-40 см. Опытные мастера сначала делают несколько пробных узлов, чтобы наглядно посмотреть какая длина отрезка проволоки потребуется. Так расход проволоки будет минимален.

Этапы вязки арматуры

• — нарезка стальной проволоки для заготовок
• — складывание заготовки напополам и оборот вокруг пересечения прутьев
• — захват концов проволоки крючком через петлю заготовки
• — 2-3 вращательных движения для получения узла
• — аккуратная подтяжка скрутки крючком
• — проверка узла (шевелим прутья арматуры — они должны плотно прилегать друг к другу)

Весь процесс очень простой. Но прежде чем попробовать, лучше изучить фото создания армирующих конструкций.

Способы вязки арматуры

Существует несколько методов скрепления прутков и сетки своими руками:

• сварка рамок и стержней;
• вязка проволокой;
• соединение на пластиковые хомуты.

Способы вязки арматуры выбирают исходя из характера фундамента и собственных возможностей. Для сварки нужно уметь работать со сварочным агрегатом, в то время как проволока – инструмент, доступный начинающему строителю.

Преимущества и недостатки соединения сваркой

Связка арматуры для фундамента сваркой – метод надежный и эффективный.

Достоинства его несомненны:
швы по прочности ничем не уступают прочности стержня;
полученный каркас не имеет слабых звеньев, все связки одинаково прочны;
метод одинаково надежен как при строительстве многоэтажных зданий, так и маленьких коттеджей.

Недостатки существенные:
чтобы правильно соединить элементы каркаса, нужен опыт сварщика. Далеко не все владеют им;
способ не годится, если для усиления используется стеклопластиковая арматура;
сварка – работа грязная, опасная и занимает немало времени.

Этот способ обычно выбирают, когда имеют дело с объемным громоздким каркасом, рассчитанным на большую нагрузку.

Плюсы и минусы соединения методом вязки

При сооружении одноэтажных коттеджей укладка и вязка арматуры чаще выполняется проволокой. Берется для этого проволока нужного диаметра, необязательно оцинкованная, так как весь каркас все равно будет погружен в толщу бетона.

Вязальная проволока

Преимуществ у такого метода масса:
для вязания арматуры своими руками не нужен большой опыт или специфические умения;
работа отнимает минимум времени, так как, по сути, строителю нужно лишь затянуть проволокой 2 стержня;
легко устранить возможные недочеты: проволока разматывается или перекусывается кусачками;
укладку и вязку можно выполнять прямо в опалубке.

Минусы метода:
каркас получается не слишком жесткий. При переносе крупных сегментов конструкция нередко расшатывается и дозатягивать крепления приходится повторно;
не годится для усиления тяжелых конструкций, рассчитанных на высокую нагрузку.

Особенности соединения арматуры пластиковыми хомутами

Самые легкие фундаменты усиливают тонкими прутками или даже сеткой. Здесь выгоднее использовать пластиковые хомуты. Они просты, легки, обеспечивают надежную фиксацию. А для их установки не нужны ни усилия, ни опыт.

Фиксация арматуры пластиковыми хомутами

На деле недостатков у такого способа очень много:

• пластик чувствителен к низкой температуре, на холоде он лопается. Поэтому ставить хомуты можно только в теплую погоду;
• если каркасов несколько и они имеют большие размеры, хомутов понадобится много, что заметно увеличит стоимость армировки;
• передвигаться по готовой конструкции нельзя, потому что пластик не настолько прочен.
