Вакуумный насос своими руками: пошаговый процесс изготовления

Виды и область применения

Вакуумирование в быту применяется для удаления лишнего воздуха из полиэтиленовых упаковок, предназначенных для хранения одежды или продуктов питания. При заборе воздуха уменьшается объем тары, полиэтилен плотно прилегает к продукту. Использование такого метода помогает хранить еду длительное время, она не портится даже без заморозки.

Благодаря вакуумным агрегатам, можно обрабатывать ламинирующей пленкой деревянные изделия или стройматериалы. Вакуумные помпы используются для отвода газа или пара в быту. Это необходимо для того, чтобы восстановить герметичность приборов. Кроме этого, устройства нашли применение в сплит-системах.

Основные виды вакуумных приспособлений:

• Водокольцевые — их работа осуществляется путем погружения в жидкость устройства, которое во время вращения выкачивает воздух из центра лопастного механизма.
• Роторно-пластинчатые агрегаты — зачастую производятся двухкамерными, действуют методом нагнетания газа из первой камеры во вторую, обеспечивая работу ротора.
• Мембранно-поршневые приспособления — в них вакуум создается поршневой системой. Сжатый газ выходит с помощью клапана за пределы камеры, обеспечивая уменьшение давления и поступление новых порций. Такие устройства считаются одними из наиболее универсальных и бесшумных.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах

И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор

На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
После этого только остаётся присоединить шланг и можно пользоваться.. Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Зажимы

Чтобы надежно и герметично удерживать пленку, когда происходит вакуумное прессование, мы плотно и равномерно прижимаем верхнюю раму к периметру вакуумной рамы. Таким образом резиновый уплотнитель будет полностью прилегать.

Самодельные зажимы, которые работают по принципу эксцентрика, изготовляются из следующего стального металлопроката:

• 1 труба ДУ50: 0,5 м, со внешним диаметром примерно 60 мм; • прут: 2 м, диаметр 10 мм; • профильная труба: 2 м, 20х20х2 мм.

Зажимы настраиваем, установив комбинированные гайки в нужное место резьбы шпильки, и зафиксировав с помощью контргаек. Эту операцию выполняем на завершающей стадии изготовления вакуумного стола, после того как будет наклеен резиновый уплотнитель.

Руководство по использованию вакуумного насоса

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

Цены на популярные компрессоры

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

• вы открываете кран;
• в систему поступает вода;
• в шланге создается разрежение;
• вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Для вакуума нашлось применение не только в промышленности, но и в бытовых условиях. Почти все используют обычный насос для подкачки колес автомобиля или другого транспорта, но вакуумный пока не так часто используется, многие считают его особенным и применимым только в промышленных масштабах. Так как для использования в быту устройство является дорогостоящим, то многие хотят сделать самодельный вакуумный насос.

Переделка компрессора

Существуют специализированные бытовые приборы по созданию вакуума. Они способны откачать воздух из упаковки и герметично запечатать ее. Но стоимость домашнего оборудования довольно высока. А между тем умельцы уже давно придумали, как сделать вполне продуктивный насос для откачки воздуха, используя вакуумный компрессор.

Компрессор для вакуумаИсточник ebayimg.com

Из холодильника

Если под рукой оказался сломанный холодильник или кондиционер, но с еще действующим компрессором, то последний можно переделать под бытовые нужды, для создания вакуума. Конечно же, большие объемы устройство не переработает. Но откачать воздух из упаковки вполне пригодно. И не только.

Действия необходимо выполнить минимальные:

• Нужно ножовкой по металлу отпилить медные трубки, которые подключали прибор к испарителю и конденсатору. Необходимо оставить концы не больше 3-5 см.
• Компрессор закрепляется для устойчивости на широкой доске.
• Далее для эффективного использования создается узел контроля и управления. Он состоит из двух латунных тройников, которые соединены последовательно. С обоих концов устанавливаются обычные штуцера. А на вертикальные отводы навинчивается манометр и запорный кран.
• Узел контроля надежно закрепляется на подставке.
• Дюритовым шлангом соединяют компрессор с первым штуцером. Для прочности применяют хомуты.
• На второй штуцер надевают шланг, на котором будут закрепляться приспособления для решения задачи.

Вакуумник из холодильного компрессораИсточник usamodelkina.ru

Например, для стабилизации древесины шланг одевается на штуцер, который закреплен в обычной металлической крышке для закатывания консервации. В банку заливается полимер и помещается деревянная деталь. Необходимо, чтобы жидкость полностью покрыла древесину.

Крышка плотно навинчивается на банку, а компрессор включается в сеть. Прибор отсосет весь воздух из емкости и тогда во все поры древесины поступит полимер. Для продуктивной работы оборудования необходимо лишь грамотно подсоединить его к сети. А перед выключением прибора не забывать медленно приоткрывать запорный кран, чтобы сбросить вакуум.

Аквариумный компрессор

Можно сделать малопроизводительный вакуумный насос из компрессора от аквариума. В устройстве есть маленький электродвигатель, который приводит в действие мембранный микронасос. Вот с последним и нужно поработать.

Компрессор для аквариумаИсточник main-cdn.goods.ru

Необходимо проделать следующие действия:

• С помощью отвертки снимается крышка с корпуса.
• Пинцетом и ключом отсоединяется тяга от мембраны.
• Насос вынимается из гнезда и от него отделяется клапанная группа.
• Необходимо поменять клапана местами.
• Поскольку после операции крышка плохо становится на место, то необходимо немного спилить один из ее углов.

Аппарат собирается в обратном порядке.

Прибор получается очень маломощный, способный решить лишь самые простейшие задачи. Но если решено приобщить его к делу, то лучше на подводящем шланге установить бензиновый фильтр от автомобиля. Он убережет мембранный узел от пыли и влаги.

Автомобильный

Немного повысить мощность прибора можно если применить китайский насос для подкачки шин у легкового автомобиля. Производительность поднимется совсем немного, поскольку поршневой узел слишком мал. Но переделать прибор в вакуумную помпу легко.

Насос для подкачки шинИсточник static3.car.ru

Достаточно приклеить к отверстию выпускного клапана трубку из пластика. Использовать можно клеевой пистолет. Далее на всасывающей стороне устанавливается фильтр и по желанию манометр. Но чтобы пользоваться прибором необходимо смонтировать двенадцативольтовый источник постоянного тока.

Намного лучше подойдет для переделки китайский компрессор с производительностью 350 л/мин. Агрегат можно использовать в качестве полноценного вакуумного упаковщика или формовщика. Потому что он способен почти мгновенно создавать вакуум на глубину до 1 Бар.

Чтобы сделать вакуумный насос для откачки воздуха, нужно:

• На головке цилиндра открутить воздушный фильтр.
• Вместо него необходимо собрать узел из последовательно подсоединенных ресивера, манометра и автомобильного бензинового фильтра.
• Собранный узел шлангом подключается к головке цилиндра компрессора.
• На штатном ресивере необходимо вывернуть пробку для слива конденсата.

В качестве последнего рекомендуется применять стандартный пропановый баллон, емкостью в 50 литров. Он будет осушивать откачиваемый воздух. А также в момент запуска агрегата сгладит скачок давления.

Компрессор с ресиверомИсточник gmautoservice.ru

Изготовление вакуумника своими руками

Простейший агрегат можно изготовить из старого велосипедного (автомобильного) насоса. В домашних условиях, его производительности хватит за глаза.

Вакуумный насос из велосипедного насоса

Основной элемент – манжета поршня. Она выполнена в виде резинового усеченного конуса, и служит одновременно выпускным клапаном. То есть, при обратном ходе поршня, манжета пропускает воздух.

После переделки меняется направление рабочего хода: надавливая на рукоять, вы уменьшаете объем камеры, воздух выходит через перевернутую манжету. Вытягивая рукоять, вы создаете в камере разряжение, чего собственно и требуется.

Однако в таком виде насос будет работать лишь один цикл. В нормальном состоянии, утечку воздуха контролирует золотник в накачиваемой камере. При создании вакуума, на выходе из насоса следует установить еще один клапан. Подойдет тот же золотник от колеса, либо клапан от аквариумного компрессора.

Тогда во время обратного хода, во впускном тракте будет сохраняться разряжение, а лишний воздух будет стравливаться через манжету поршня.

Конструкция примитивная, простая в реализации и достаточно эффективная. Единственный недостаток – отсутствие механизации (откачивать воздух придется вручную), и неудобное направление приложенного усилия. Давить на рукоять легче, чем вытягивать ее из насоса.

Это можно исправить, немного доработав механизм. В этом случае поршневая манжета не переворачивается, а в верхнюю часть корпуса ввинчивается штуцер для впускного шланга. На него монтируется запорный клапан. Для герметичности на шток рукояти устанавливается сальник (иначе система будет негерметичной).

Конструкция немного сложнее в реализации, но работать таким насосом гораздо удобнее.

Вакуумный насос из автомобильного компрессора

Доработки минимальные, это самый простой вариант мощного вакуумника (разумеется, при наличии компрессора донора). Если оборудование придется покупать – затея теряет смысл, проще взять готовый вакуумный насос.

Суть переделки в следующем: на цилиндре есть два клапана, их необходимо поменять местами. Выпускной штуцер

снабжается запорным клапаном на вход воздуха, а вместо впускного штатного клапана устанавливается новый штуцер.

На него одевается впускной шланг с клапаном, который запирается в направлении выхода воздуха. При работе поршневой группы, с точки зрения компрессора ничего не меняется. Просто вы вместо сжатого воздуха используете для работы создаваемое разрежение.

Вакуумный насос своими руками из компрессора позволяет не только откачивать воздух из пакетов с продуктами. Вы можете оборудовать настоящую вакуумную камеру. Например, из скороварки.

Для контроля за обратным давлением можно использовать вакуумный манометр.

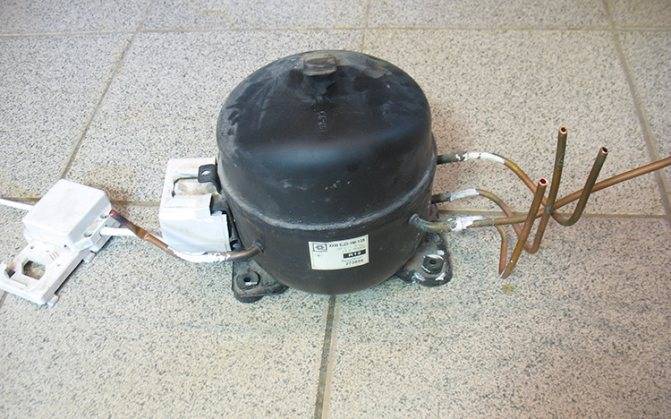

Вакуумный насос из холодильного компрессора

Рассмотрим, как изготовить вакуумный насос своими руками из компрессора. Компрессор от старого холодильника – это почти готовый вакуумный насос.

Но для того чтобы окончательно преобразить его в таковой, придется вспомнить навыки домашнего умельца.

Вот что нужно сделать:

1. При помощи ножовки спилите верхушку компрессора.
2. Извлеките подвешенный на пружинах мотор и соедините всасывающую и нагнетательную линии трубками из маслостойкого материала (продаются в автомагазинах) с имеющимися в корпусе обрезками медных трубок.
3. Теперь для корпуса нужно изготовить крышку. Использовать в этом качестве срезанную верхушку нельзя, так как стекающее по ней масло будет просачиваться наружу. Новая крышка должна быть чуть меньше в диаметре, чем корпус, чтобы ее края оказались внутри него. Ее рекомендуется спаять из латунной фольги, снабдив ребрами жесткости наружным звукоизолирующим покрытием из линолеума. Теоретически оборудовать крышку «дыхалом» не нужно, так как при достаточно плотном соединении всех трубок давление внутри компрессора останется на уровне атмосферного. Однако, на случай непредвиденной разгерметизации установить что-то наподобие сапуна все-таки следует.
4. В отличие от водокольцевого, данный вакуумный насос к безмасляным не относится. Внутри находится масло и его уровень постоянно падает, так как оно в виде тумана выбрасывается через нагнетательный патрубок. Для контроля уровня масла рекомендуется оснастить насос самодельным уровнемером. Он представляет собой часть прозрачного корпуса шариковой ручки (устанавливается вертикально колпачком вверх), присоединенную к корпусу компрессора маслостойкой трубкой. Колпачок нужно слегка открутить, чтобы он пропускал воздух. Для удобства эксплуатации на уровнемере нужно нацарапать поперечные риски, соответствующие уровню масла – минимальному и максимальному.

Переделанный компрессор необходимо поместить в бокс, представляющий собой обшитый любым листовым материалом каркас из стального уголка 25х25 мм.

Чтобы для проверки показаний на масляном уровнемере корпус не пришлось разбирать, врежьте в его боковую стенку лючок. Если насос будет стоять в плохо освещенном месте, рядом с уровнемером можно установить и лампочку для подсветки.

Поскольку масляный насос не терпит попадания внутрь влаги и пыли, перед всасывающим патрубком необходимо установить фильтр. Если откачиваться будет относительно сухой воздух, достаточно установить воздухофильтр тонкой очистки для автомобилей типа ФТ-206.

Компрессор холодильника

Если же предполагается, что откачиваемая среда будет иметь высокую влажность (например, при использовании вакуумного насоса для ускорения процесса испарения в перегонном кубе), на входе придется дополнительно установить ресивер с отстойником или какой-нибудь специальный осушитель.

К нагнетательному патрубку следует подсоединить фильтр-маслоуловитель типа ФВ-6. Для слива масляного конденсата в нем имеется пробка.

Остается установить устройство сброса избыточного давления на участке между нагнетательным патрубком и фильтром-маслоуловителем. Если включить двигатель при наличии избыточного давления на линии нагнетания, он будет раскручиваться слишком долго и пусковая обмотка сгорит. Наилучшее решение – установить через тройник электропневмоклапан и подключить его параллельно с двигателем.

Когда насос будет отключен, клапан откроется. В момент включения на его катушку будет подано напряжение, и он закроется, так что весь нагнетаемый воздух будет следовать через маслоуловитель.

Торговая марка Вило известна на весь мир. Насосы Wilo: технические характеристики и обзор моделей – обо всем этом читайте в статье.

Об особенностях выбора и порядке установки циркуляционных насосов читайте в этом материале.

Оригинальные самодельные конструкции

Если разобраться, то буквально все открытия пришли из прошлого. Люди веками отслеживали природные процессы и на их базе создавали приспособления, облегчающие жизнь. Даже еще не зная слова «вакуум», его использовали с древнейших времен, чтобы обеспечить водой засушливые районы.

Волновой насос

Оригинальную конструкцию имеет вакуумный насос для воды, использующий силу берегового прибоя. Поскольку по любому достаточно крупному водоему бегут волны, то это можно использовать для накачивания из него воды. Для этого понадобится бревно и полый цилиндр в виде гармошки (гофра).

Последний одной стороной привязывается к бревну, а другой к свае, которая вбивается в дно недалеко от берега. Принцип работы чрезвычайно прост. Когда набегающая волна поднимает плавающее бревно, натяжение заставляет гофру растягиваться. При опускании гармошка возвращается в исходное положение.

Гофра для вакуумного насосаИсточник remelle.ru

Если концы цилиндра снабдить втулками с клапанами и залить внутрь воду, то при набеге волн на берег, импровизированная помпа начнет выкачивать воду. Для гофрированной трубы диаметром до 60 мм бревно должно иметь массу не меньше 60 кг. А для гашения нежелательного крутящего момента, к свае крепят ограничитель.

Болт, зафиксированный на бревне, под накладной пластиной позволит вращаться поплавку в разные стороны. И это не позволит разрушить уникальный вакуум-насос при возникновении высокой волны.

Печная тяга

Не менее оригинально можно наполнить двухсотлитровую бочку для полива на участке. Последняя должна в нижней своей части имеет вмонтированный кран и быть установлена на постамент из кирпичей. В бочку наливается несколько литров воды.

Бочка для насосаИсточник sketchfab.com

Затем нужно подобрать резиновый шланг, достающий до водоема. Один его конец оборудуют штуцером с резьбой, которая подходит под верхнее отверстие бочки. Его герметично вкручивают в крышку. Другой конец шланга должен иметь сетчатый фильтр.

Далее проверяется, чтобы нижний кран был в закрытом положении, и под бочкой разводят костер. Шланг опускается в воду. Огонь нагреет воздух в бочке и заставит его уйти по трубе в водоем. Когда пузыри на поверхности перестанут выделяться, можно загасить костер.

При остывании металла, в бочке образуется безвоздушное пространство. И вакуум втянет воду в бочку из водоема.

Видео описание

Видео покажет, как работает вакуумный насос, состоящий из одной бочки:

Солнечная тяга

Можно заставить солнце выкачивать воду из колодца. Для этого необходимо собрать простую конструкцию, в которой в определенный момент будет создаваться вакуум. Последний и будет вытягивать воду в емкость. Причем самодельный водяной насос будет работать без вмешательства человека. Все действия будут происходить циклично, пока светит солнце.

Для реализации проекта необходимо проделать следующее:

• Из металлических патрубков собирается решетка. Например, если используется медная трубка, то ее можно просто закрутить в спираль.
• Когда в наличии только стальная труба, то конструкция собирается с помощью уголков и переходников. Главное, чтобы решетка имела только один выход.
• Для повышения теплопроводности нужно покрасить трубы в черный цвет.
• В нижней части бидона проделывается отверстие, куда заводится выход тепловой решетки. На его конец надевается резиновая груша (можно использовать автомобильную камеру).
• Отверстие герметизируется.
• В крышке бидона монтируются два клапана. Через один вода будет поступать из источника. Посредством другого поливать огород.

Насос для воды на солнечной энергииИсточник gelsonscorporate.com

Воздух, нагреваемый солнцем в решетке, начнет надувать резиновую грушу в бидоне. Этим самым вода будет вытесняться из емкости и поступать на огород. Когда контур остынет, то груша сдуется. Созданный вакуум в бидоне притянет новую порцию воды.
