Монтаж фундамента из ФБС блоков

Плюсы и минусы фундамента из блоков ФБС

В малоэтажном строительстве используется в основном два вида опорных конструкций для домов, построенных из тяжелых бревен, кирпичей и других материалов, обладающих значительным весом:

  • бетонная монолитная подушка, создание которой предполагает применение опалубки;
  • блочное сборное сооружение.

Монолитная лента более прочная, но менее гибкая, поэтому у нее меньше шансов уцелеть при пучении грунта.Преимущество второго способа заключается в его удобстве. При одинаковых финансовых вложениях и масштабах строительства в случае его использования работы будут выполнены в несколько раз быстрее, поскольку отпадет необходимость ждать четыре недели, когда раствор в опалубке схватится и наберет нужную прочность.

Алгоритм монтажных мероприятий

Пошаговая инструкция монтажа блочных элементов из бетона заключается в выполнении следующих технологических шагов:

  1. Анализ участка (выявление типа почвы, уровня ее промерзания, УГВ).
  2. Земляные работы (разметка территории, рытье котлована).
  3. Организация подушки.
  4. Последовательная укладка блоков под определенный тип основания.
  5. Выполнение гидроизоляции.
  6. Обустройство теплоизоляции.
  7. Обратная засыпка основы.

Правильный фундамент, сделанный из блоков типа ФБС, подразумевает не только верный алгоритм, как нужно укладывать бетонные блоки. Мероприятия требуют тщательного планирования высоты стен с учетом существующего подвального этажа и глубины промерзания почвы.

Что такое блоки ФБС

ФБС – фундаментный блок сплошной – недорогой и надёжный материал, созданный для возведения стен и оснований зданий. Такие конструкции изготавливаются в заводских условиях из армированного железобетона, что позволяет им отлично переносить самые высокие нагрузки.

Все ФБС имеют форму параллелепипеда, а в торцевых частях имеют небольшие формовки, которые при монтаже заполняются бетонной смесью для лучшего соединения между собой. Основание из ФБС часто применяют в строениях с подвалом, так как заливка стен подвала из монолитного бетона потребовала бы привлечения квалифицированных рабочих, строительства опалубки, траты средств на покупку бетона. Напротив, для монтажа сборного фундамента требуется привлечение крана или погрузчика и пары рабочих, которые согласно схеме произведут раскладку блоков. Часто такая работа занимает всего один день.

Стоимость ФБС колеблется от 1000 рублей до 10000, в зависимости от марки бетона, размера и типа блоков, способа их изготовления и самой компании-производителя.

Размеры ФБС конструкций для фундамента стандартизированы. Такой подход позволяет произвести набор блоков под необходимую раскладку фундамента без необходимости подрезок (что является очень трудоемкой процедурой).

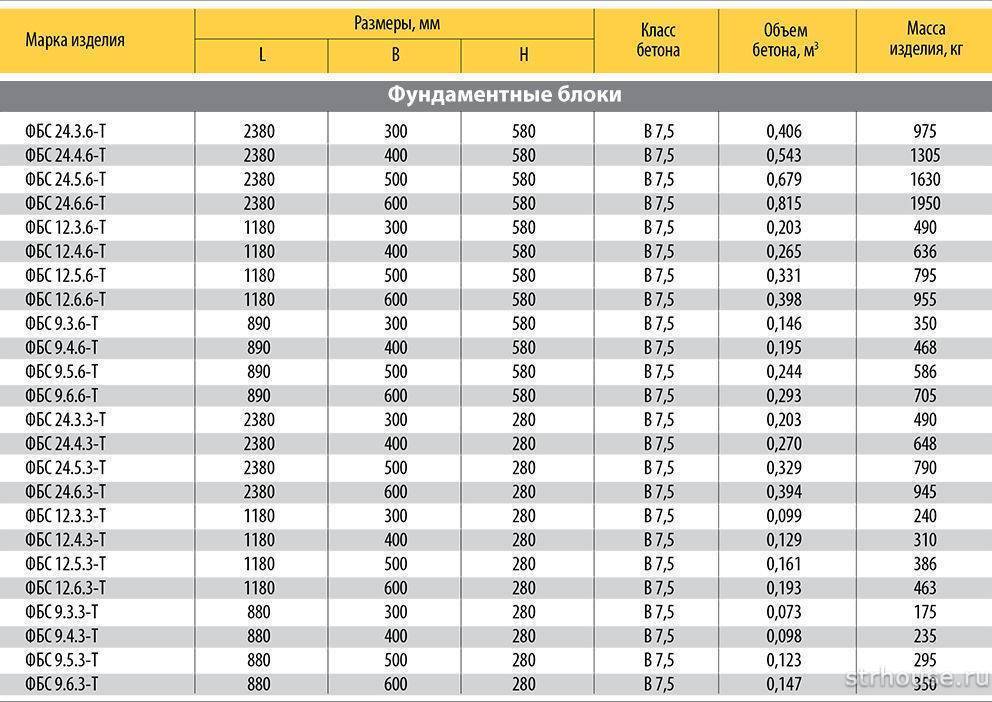

Сортамент самых популярных блоков ФБС представлен в таблице:

Помимо этого, существует дополнительно две разновидности ФБС:

  1. ФБВ – блоки с полостями для перемычек и коммуникаций;
  2. ФБП – блоки с полостями, пустыми снизу.

Для сравнения стоимости фундамента из блоков и монолитной ленты можно использовать онлайн калькулятор.

Область применения

Основная сфера применения столбчатых фундаментов из ФБС блоков — частное строительство. Такие основания не отличаются высокой несущей способностью, вследствие чего потенциал их эксплуатации существенно ограничен.

На не склонной к пучению либо слабопучинистой почве на столбчатых фундаментах из блоков могут возводится небольшие каркасные, деревянные либо щитовые постройки — одноэтажные дома, бани, хозяйственные помещения.

Рис. 1.2: Деревянный дом на столбчатом фундаменте Если строительство ведется в регионе с песчаными, плотными скальными либо крупнообломочными (гравийными, валунными и галечниковыми) грунтами, несущих характеристик столбчатого ФБС фундамента будет достаточно для строительства полноценных домов из сруба, бруса или пенобетона.

Рис 1.3: Схема столбчатого фундамента из ФБС

Совет эксперта! Столбчатый фундамент из ФБС блоков не предусматривает возможности обустройства подвала, если для вас этот критерий важен — обратите внимания на другие виды оснований.

Оптимальная глубина заложения столбчатого фундамента из ФБС (и любых сборных конструкций) — до одного метра, если условия строительства (тип грунта, масса дома) требуют большей глубины заложения, рациональнее обустраивать столбчатые фундамента из заполненных бетоном асбоцементных труб, поскольку закладка ФБС блоков на глубину свыше 1-го метра является крайне трудоемким процессом.

Столбчатый фундамент из ФБС блоков не рекомендуется возводить в следующих ситуациях:

  • При строительстве массивных домов со стенами из тяжелых материалов (кирпича, железобетонных стеновых блоков);
  • На грунтах с низкой несущей способностью — глинистых, просадочных, влагонасыщенных;
  • На подвижных грунтах — столбчатый фундамент обладает низкой устойчивостью к горизонтальных смещающих нагрузках;
  • На строительных площадках с естественным перепадом высоты более одного метра (требуется предварительное выравнивание грунта).


Рис. 1.4: Опорные столбы фундамента до обвязки ростверком

Процесс изготовления фундамента из блоков ФБС

Если позволяют характеристики грунта, то можно возвести основание только из блоков ФБС.

Однако наиболее широкое распространение получили так называемые сборно-монолитные фундаменты. Принципиальным отличием таких оснований от обычных монолитных ленточных фундаментов является то, что бетонирование необходимо производить только при обустройстве верхнего и нижнего армопоясов. Приводим краткую поэтапную инструкцию по изготовлению блочно-монолитного фундамента:

  • Прежде всего, производим разметку и рытье траншеи (по аналогии со стандартным ленточным основанием).
  • На дно траншеи засыпаем слой песка (толщиной 10÷20 см) и тщательно трамбуем с помощью виброплиты.
  • Затем насыпаем такой же слой щебня и также тщательно утрамбовываем.

На заметку! На глинистых почвах в качестве подсыпки используют так называемую гарцовку (смесь песка, гравия и цемента), которая при непосредственном контакте с водой становится тверже окружающего грунта и защищает нижнюю поверхность основания.

  • Обустраиваем невысокую опалубку для нижнего армопояса.
  • Укладываем в нее плотный полиэтилен (для предотвращения быстрого удаления влаги).
  • Монтируем двухярусный армирующий каркас (нижний слой – рабочий, верхний – конструкционный).

  • Заливаем бетонный раствор.
  • По достижению 20% прочности «подбетонки» (это приблизительно через сутки после заливки раствора) приступаем к монтажу блоков ФБС с помощью подъемного крана. Кладку начинаем с углов основания (технология аналогична кирпичной) и производим ее на песчано-цементный раствор, которым необходимо также заполнить вертикальные полости между изделиями. Второй и последующие слои делаем «вразбежку» с перекрытием блоков.

Важно! Правильность установки каждого блока контролируем (по вертикали и горизонтали) при помощи уровня

  • После окончания укладки изделий обустраиваем опалубку для верхнего армопояса.
  • Монтируем внутри ее армирующий каркас и заливаем все бетонным раствором.

Для информации! Верхний армирующий пояс выполняет несколько основных функций: выравнивает неровности, которые могут возникнуть при установке блоков; равномерно распределяет нагрузки на всю ленту фундамента и увеличивает прочность всего основания.

  • Частично расшиваем наружные кладочные швы и заполняем их специальной смесью (с гидроизолирующей добавкой).
  • Выполняем все необходимые работы по гидроизоляции фундамента.

Алгоритм монтажных мероприятий

Пошаговая инструкция монтажа блочных элементов из бетона заключается в выполнении следующих технологических шагов:

  1. Анализ участка (выявление типа почвы, уровня ее промерзания, УГВ).
  2. Земляные работы (разметка территории, рытье котлована).
  3. Организация подушки.
  4. Последовательная укладка блоков под определенный тип основания.
  5. Выполнение гидроизоляции.
  6. Обустройство теплоизоляции.
  7. Обратная засыпка основы.

Правильный фундамент, сделанный из блоков типа ФБС, подразумевает не только верный алгоритм, как нужно укладывать бетонные блоки. Мероприятия требуют тщательного планирования высоты стен с учетом существующего подвального этажа и глубины промерзания почвы.

Как укладывать

Перед началом работы нужно сделать чертеж, для этого может использоваться программа AUTOcad, СолитВоркс и прочие. Схема включает в себя перемычки, разрез системы, толщины основания, и т. д. По этому плану в дальнейшем моет быть рассчитана смета.

Фото — принцип укладки

Возведение фундамента начинается с подготовки участка. Нужно убрать строительный и другой мусор и разметить территорию

Обратите внимание, что ширина траншей первоначально несколько превышает ширину блоков. Копать траншеи можно как своими руками, так и при помощи специальной техники

Расчет оптимальной ширины траншеи под фундамент из бетонных блоков ФБС производится по системе: ширина блоков + 20 см. Расширение в 20 сантиметров позволит обеспечить легкий вход плит в ямы, чем облегчит процесс их монтажа.

Пошаговая инструкция, как укладывать фундамент из блоков ФБС:

  1. Если Вы работаете в песке, то потребуется укрепление опоры. По периметру траншеи устанавливаются рамки, которые защитят стенки от обвала в процессе монтажа;
  2. Если монтаж фундамента производится в пучинистой или малопучинистой почве, то нужно устанавливать его на подушке из песка, стандарты которой от 10 до 20 см. В отдельных случаях (на скалистых грунтах, болотистых и т. д.) она может иметь другие размеры – эти данные следует предварительно уточнить у профессиональных геодезистов;
  3. Главным преимуществом изготовления несущей конструкции из этого материала в том, что нет необходимости заливать полностью все плиты. Между ними может быть расстояние до 70 см, промежутки могут заполняться песком, грунтом или раствором. Такой заливной фундамент является самым практичным из всех известных;
  4. Первыми нужно сделать маячки. Это блоки, которые монтируются на пересечениях и углах, по их уровню определяется дальнейшее направление конструкции. Вертикальные швы между ними заливаются раствором;
  5. Монтаж блоков ФБС для фундамента осуществляется только с перевязкой от 25 см до 60, между рядами используется 1,5 сантиметра раствора, каждый ряд дополнительно уплотняется;
  6. Если план дома с подвалом, то основание нельзя построить прерывистым. Оно должно представлять собой цельную конструкцию;
  7. Чтобы сборный фундамент имел как можно меньше вертикальных швов, нужно использовать длинные блоки.

По такой системе можно сделать опору как в один ряд, так и в два, в зависимости от потребностей и Ваших возможностей.

Фото — установка

Опору можно комбинировать, к примеру, делать столбчатый фундамент с длинными блоками ФБС – у него небольшая цена и отличные характеристики Средняя стоимость блоков в Уфе, Москве и других городах от 5 долларов до 10.

Как сделать фундамент из блоков ФБС

А также, когда планируется построить щитовой дом.

Столбчатый фундамент хорошо подойдет и для деревянных домов.

К ленточному фундаменту прибегают, в основном, возводя легкие, малоэтажные здания, также данное решение идеально для строительства дачного домика из дерева. Не стоит использовать ФБС-блоки как материал для ленточного фундамента в том случае, если на него будут большие нагрузки.

Перед возведением ленточного фундамента в обязательном порядке следует сделать фильтрующую подушку, она изготавливается из двух слоев — песка (толщина 5 сантиметров) и щебня (10 сантиметров). После укладки этих слоев их тщательно утрамбовывают, проливают водой и опять трамбуют.

На самый нижний ряд фундамента лучше всего применять подушечные блоки, если таковой возможности нет, тогда для первого ряда изделия кладутся на бок. Работу по началу возведения фундамента начинают с того места, где пересекаются стены и углы. Затем в обязательном порядке проверяется правильность первого ряда горизонта.

При работе со столбчатым фундаментом также необходимо создать предварительно фильтрующую подушку. Для ее изготовления укладывают сначала слоем 15 сантиметров щебень, а потом слоем в 10 сантиметров белый гравий.

Также необходимо добиваться максимальной плотности подушек, чтобы избегать перекосов установленных на нее блоков. Если такой перекос возникнет, в дальнейшем исправить его довольно сложно.

Гидроизоляция

Важным этапом работ является защита бетонной стены от влаги. Гидроизоляция фундаментов может быть нескольких видов, которые применяются одновременно:

  • вертикальная;
  • горизонтальная;
  • отмостка по периметру дома.

Схема гидроизоляции фундамента рубероидом

Отмостка предотвращает проникновение дождевой воды к подземным стенам. Горизонтальная гидроизоляция выполняется по обрезу фундамента (конец бетонной стены и начало стен дома) и ниже уровня пола подвала, если он имеется. В качестве гидроизоляционного материала в этом случае можно укладывать:

  • рубероид;
  • гидроизол;
  • линокром.

Вертикальная гидроизоляция выполняется до планировочной отметки земли. Для ее устройства применяют:

  • наплавляемые материалы (рубероид, линокром, гидроизол);
  • обмазочные материалы (битумная мастика, жидкая резина).

Строительство с соблюдением всех этапов позволит возвести надежный и долговечный фундамент из ФБС, которому ничего не страшно.
