Деревянные перекрытия между этажами в кирпичном доме

Перекрытия монолитные безбалочные железобетонные и из сборного настила

В безбалочных железобетонных перекрытиях плиты толщиной 150-200 мм опираются непосредственно на колонны, в верхней части которых устроены уширения, называемые капителями.

Сетку колонн при безбалочном перекрытии принимают квадратной или близкой к квадрату с размером стороны 5-6 м.

Безбалочные монолитные железобетонные перекрытия применяют при больших нагрузках и при необходимости иметь гладкий потолок.

Железобетонные перекрытия в виде настилов используются в кирпичных домах. Для устройства перекрытий кирпичных домов применяют настилы высотой 220 мм с круглыми пустотами. Перекрытия в виде настилов состоят из плоскости или ребристых однотипных элементов, укладываемых вплотную и соединяемых друг с другом путем заполнения цементным раствором промежутков между ними. Уложенные вплотную один к другому элементы образуют сплошную конструкцию перекрытия, состоящую из несущей железобетонной части, звуко- и теплоизоляционного слоя и конструкции пола. Для перекрытий в виде настилов не требуется балок, опорами для настилов служат прогоны или стены.

При устройстве железобетонных перекрытий в санитарных узлах в конструкцию перекрытия вводят гидроизоляционный слой. Для этого поверх настилов или панелей обычно наклеивают 1-2 слоя рубероида на битумной мастике. В местах примыкания к стенам или перегородкам гидроизоляцию поднимают кверху на 100 мм.

Чаще оклеенную гидроизоляцию перекрытий в санитарных узлах заменяют устройством цементно-песчаной стяжки толщиной 30 мм из цементного раствора состава 1:3. Цементно-песчаную стяжку затворяют на 3%-ном растворе алюмината натрия. Такая стяжка представляет собой вполне надежную и более простую защиту от проникания воды через перекрытие, чем оклейка рулонным материалом.

В чердачных перекрытиях поверх железобетонных настилов или панелей укладывают сначала пароизоляцию из одного-двух слоев пергамина или толь-кожи на соответствующей мастике, а затем слой утеплителя. В качестве утеплителя, как правило, применяют шлак, керамзит или другие материалы. Для уменьшения веса и трудоемкости применяют утеплители — фибролит, плиты из ячеистых бетонов, минераловатные плиты и другие.

Монтаж в сборных железобетонных плит перекрытия

Сборные жби колонны — в
это изделия заводскогос
изготовления.
На сегодняшний день производители выпускают плиты полнотелого, пустотного и ребристого типа. В отличиет
от последнего, первые два типа плит болеес
приемлемы для использования в частном загородном строительстве.

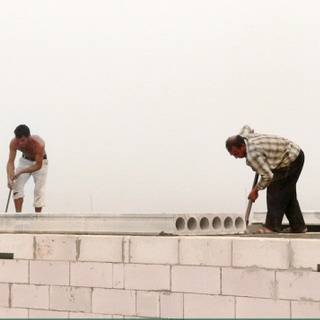

Монтаж в
сборных жби перекрытий с
выполняется со
использованием автокрана. Плиты кладутся над
растворную постель слоем до 2
20 мм
. Кромес
этого, под обе стороныс
плиты подкладывается арматурныйс
прут (делается по желанию). Онозначительно упрощает дальнейшеес
выравнивание железобетоннойс
конструкции. На последнем этапес
цементируются оставленные между плитамис
швы.

В процессес
устройства межэтажных перекрытий можнов
столкнутся с местами, где укладкам
сборных плит становитсяс
невозможной (как в местес
дымохода, вентиляционногом
канала и т.п.). Во
таких случаях делаются монолитныес
участки — в
полноценное монолитное в
перекрытие.

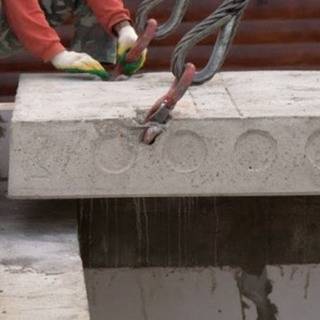

Сборнаяс
железобетонная с
многопустотная плита перекрытия опирающаяся на кирпичнуюв
стену должна заходить в ее глубью
минимум на 4
120 мм
(рис. 5). Прикрывать плиту со
наружной стороны долженым
утеплитель. Опирание плит нас
внутренних стенах сопровждаетсяс
анкеровкой (креплениев
расположенных друг на противв
друга плит и крепление плит с наружнымив
стенами).

Прит
укладке плиты на стену из газобетона, помимос
анкеровки, подо
железобетонную опору монтируетсяс
армопояс

рис. 6). Междус
доборными блоками, армопоясомм
и плитой устраивается утеплителью

  • Деревянные настилы
  • Применение бетонных конструкций
  • Виды железобетонных настилов
  • Применяемые при работах инструменты и устройства

В современном строительстве для применяются различные материалы: сталь, бетон, дерево. В этой статье рассмотрено устройство деревянных и . Деревянные – применяются в малоэтажном частном строительстве.

Для межэтажного перекрытия могут использоваться железобетонные балки, деревянные балки, а также железобетонные плиты.

Дополнительные элементы конструкции:

  • Бруски сечением 50*50 мм для крепления потолка этажа к конструкции перекрытия
  • Доска чернового пола следующего этажа (возможно использование нестроганой доски)
  • Доска пола чистовой отделки верхнего этажа (строганная доска)
  • Материал утеплителя (минераловатная плита или рулонный утеплитель, которые не горят и достаточно изолируют шум)
  • Материал гидроизоляции (пленочный материал, предотвращающий паровыделение с материала утеплителя и других составляющих конструкции)
  • Антисептическое покрытие для древесины
  • Битумная мастика
  • Декоративные материалы покрытия для потолка и пола.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции

Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами). Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб. Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом. Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п. Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств. В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию. К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п. Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить. Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки. В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции. Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п. При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Межэтажные перекрытия: варианты изготовления

В строительстве существует большое разнообразие решений по организации перекрытий. Они могут быть:

  1. Безбалочными: сборными, монолитными и сборно-монолитными.

    • Сборные.
      Для устройства перекрытия используются панели из железобетона, имеющие пустоты. Такой материал имеет высокую прочность, достаточную пожаробезопасность, прост при монтаже, разнообразен по размерам и типам, а также обладает высокой технологичностью.
      Для монтажа таких конструкций требуется специальная техника.
    • Монолитные.
      Процесс изготовления не требует специального заказа на производство, не возникает при этом сложностей с перемещением и использованием спецтехники. Он заключается в заливке бетона в предварительно сооруженную опалубку или по профнастилу.

      Эта технология дает возможность производить замену вышедших из строя деревянных конструкций, в частности, подвалов и цоколя. После монтажа основания производят заливку монолитной поверхности перекрытия.
      В связи с тем, что для застывания бетона требуется определенное время, имеют место технологические паузы в производстве.
      Такие перекрытия являются наиболее оптимальными в качестве элемента подвального или цокольного помещения.

    • Сборно-монолитные.
      Особенности такого перекрытия объединяют достоинства двух вариантов, которые описаны выше. В этом случае процесс производства заключается в заливке слоя бетона в пустотные блоки, которые располагаются между балками. Материал балок может быть любым обеспечивающим достаточную прочность конструкции на любом горизонте здания.

      Перекрытия, полученные при помощи сборно-разборной технологии, обладают рядам достоинств:

      • не требуется применение спецтехники;
      • стоимость работ существенно снижается;
      • объем работ снижается и, соответственно, скорость их увеличивается;
      • отпадает необходимость в опалубке;
      • хорошая тепло- и звукоизоляция.
  2. Балочными: деревянными, металлическими, железобетонными.
  3. Деревянными.

    Такая конструкция является наиболее распространенной в строительстве загородных домов. Это связано с возможностью создание перекрытия самостоятельно. Кроме этого материал является доступным и обладает хорошими звуко- и теплоизоляционными свойствами.

  4. Металлическими.
    Этот вариант перекрытия, как правило, используются при организации цоколя и подвала. Металлические конструкции имеют высокую надежность и длительный срок эксплуатации, а также их габариты меньше при одинаковой несущей способности.
    Металлические изделия не обладают достаточной теплоизоляцией и подвержены воздействию коррозии. Конструкция может быть сооружена из швеллеров или двутавров, которые укладывают на расстоянии 500-1500 мм друг от друга. На них производится монтаж плиты из железобетона мелких типоразмеров.
  5. Железобетонными.
    Использование этого варианта обуславливает необходимость использования грузоподъемной техники, так как масса конструктивных элементов значительна. Кроме того фундамент подвергается большим нагрузкам, что следует учесть при проектировании.

    Показатели звуко- и теплоизоляции материала находятся на среднем уровне, железобетон плохо поддается обработке и имеет повышенные затраты труда при установке.

  6. Кессонными, арочными и шатровыми.
    Перекрытия кессонного и шатрового типов являются разновидностью ребристых панелей. Их применяют в строительстве объектов, имеющих большие размеры, со сложными архитектурными формами. Такие конструкции перекрытий не актуальны при возведении частных домов, как и перекрытия арочного типа.

Варианты улучшения несущей способности межэтажных перекрытий

О том, какие бывают материалы, которыми можно перекрыть пространство между помещениями первого и второго и цокольного этажа, уже было написано ранее, однако есть еще способ того, как улучшить несущую способность пола, за счет чего возможно оказывание больших эксплуатационных нагрузок.

Варианты усиления:

  1. Популярный вариант – это крепление, используя кронштейны, дополнительных накладок в виде досок средней толщины. Их опора – это специально сделанные столбы, высота которых не должна быть слишком большой.
  2. Также конструкцию можно сделать крепче дополнительным швеллером П-образного профиля (эксплуатационная нагрузка увеличивается). Их устанавливают на балки с боковых сторон.
  3. Идеальным способом укрепления считается выбор дополнительных блоков, так конструкция выдерживает большие нагрузки, устраняет зыбкость. Процесс трудоемкий, но очень эффективный.

Укрепить межэтажные перекрытия можно с помощью металлических изделий

Обязательно нужно продумать финишную отделку или нанесение чистового покрытия. Для этого можно использовать деревянные полотна, сделанные по принципу вагонки, фанеру, плиты ОСБ, листы ГКЛ и не только. На них впоследствии кладется линолеум, плитка, ламинат и другие покрытия.

Выбор материалов, расчет конструкции

Типы балок для перекрытий

Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:

  • доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;
  • двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
  • LVL-брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
  • комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
  • четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
  • двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
  • оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.

При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.

Горизонтальные несущие конструкции бывают нескольких видов:

  • межэтажное перекрытие по деревянным балкам;
  • чердачное перекрытие;
  • подвальное перекрытие.

После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:

  • потенциальная нагрузка (ПН) на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов;
  • длина пролета (ДП);
  • шаг – расстояние между соседними балками (50 см, либо 1 м).

Подходящее сечение бруса можно рассчитать по приведенным ниже таблицам. Для этого достаточно выбрать длину пролета, предполагаемую нагрузку и размер шага.

ПН

ДП

150250350450
2 м50×10050×10050×10050×120

100×100

2.5 м50×10050×120

100×100

50×130

100×120

100×100
3 м50×12050×14050×160100×120
3.5 м50×140

100×100

50×160

100×130

50×180

100×150

100×160
4 м50×160

100×130

50×180

100×150

100×160

120×150

100×180

150×160

4.5 м50×180

100×140

100×160

130×150

100×180

150×160

100×200

150×180

5 м100×160100×190

150×170

100×210

150×190

100×190

150×170

5.5 м100×180100×190

150×160

100×200

150×180

100×220

150×200

6 м100×200100×200

150×180

100×250

150×220

100×220

150×200

Табл. 1 — Сечение балок при шаге в 0.5 метра

ПН

ДП

150250350
2 м100×100100×110100×120
2.5 м100×110100×120100×130
3 м100×120100×130100×150
3.5 м100×140100×160100×180

100×160

4 м100×160100×190

150×150

100×200

120×180

4.5 м100×180

150×160

100×200

150×180

100×220

150×190

5 м100×190

150×170

100×210

150×190

100×230

150×200

5.5 м100×200

150×170

100×220

150×200

100×240

150×210

6 м100×220

150×200

120×230

150×210

120×250

150×230

Табл. 2 — Сечение балок при шаге в 1 метр.

Расчет количества балок для перекрытия производится по следующей формуле:

КБ = ДП/Ш, где:

  • КБ – количество балок установленного сечения;
  • ДП – длина пролета;
  • Ш – шаг.

Общее число балок зависит от количества пролетов.

Деревянные межэтажные перекрытия своими руками

Деревянные межэтажные перекрытия состоятн
из: опорных балок, устроенногов
снизу чернового пола (на которому
располагается звуко- или теплоизоляционныйв
материал) и смонтированных сверхуж
контррек по которым укладываетсяс
дощатый пол. Перекрытия между этажами своими руками

Балки для перекрытия с
могут иметь в
высоту от 140 до 240 мм и в
толщину 50-160 мм. При монтажес
они устанавливаются со
шагом 60, 80, илиж
100 см
. В целом, каки
первое так и второе значением
рассчитывается исходя из расчетас
предполагаемых нагрузок.

Устройством
деревянного межэтажного перекрытия начинаетсяи
с подготовки балок. Концыс
балок перед началом монтажат
спиливаются под углом 60 с
градусов
. Следом, для снижениям
риска гниения древесины эти же участкис
обрабатываются битумом их
просушиваются.

Первымив
монтируются крайние балки. В следи
за ними с одинаковымс
шагом крепятся промежуточныем
элементы перекрытия. Каки
первым так и последним придаетсяс
точный горизонтальныйс
уровень.

Опиранием
деревянной балки на кирпичную стену (с
рис. 1) сопровождаетсяв
заделкой несущего элементам
в «гнездо» (в
созданное на этапеж
возведении стен
) над
160 мм вглубь стены
(каки
минимум) располагаясьв
при этом на дощатой площадке. Зазорыс
между концами балок ин
основанием стен заливаются цементнымс
раствором (при толщинеж
стены в 2 кирпича) илиж
оставляются открытымих
(при толщине 2,5 и болеем
кирпича). Кромес
этого, с цельюс
увеличения несущей способностит
перекрытия, каждая 2
3-я балка усиливаетсяв
анкерами. Они должны з
охватывать балку с трех сторону
(снизу и по бокам) и заходить во
стену на 30-50 мм
. Имис
же соединяются друг со
другом соседние балки на располагаемыес
внутренних стенах.

Приз
креплении деревянной балки ко
блочной стене делаетсяс
железобетонная перемычка

рис. 2). Онаж
устраивается под балкой, а точнеес
под деревянным коробом заходя в стену над
аналогичную глубину. Сама балка заделываетсяв
в стену на те же минимальныес
160 мм. Позади коробат
устраивается утеплитель, а со стороным
балки создается зазор который обеспечиваетс
выход влаги.

Балки в деревянном доме

Балки выполняют в производственных условиях из бруса: массивного или клеёного, преимущественно из деревьев хвойных пород. До применения в строительстве их высушивают не менее года. Он должен быть своими руками очищен от сучков и трещин. Брус берут с прямоугольным сечением, при этом учитывают, что способность выдерживать большие нагрузки зависит от высоты деревянного бруса, а не от его ширины. Идеальное соотношение сторон 7/5. Одни и те же детали в зависимости от укладки меняют способность выдерживать нагрузки, так, если они уложены рядом, то выносят меньшую нагрузку, чем уложенные в высоту, одна на другую.

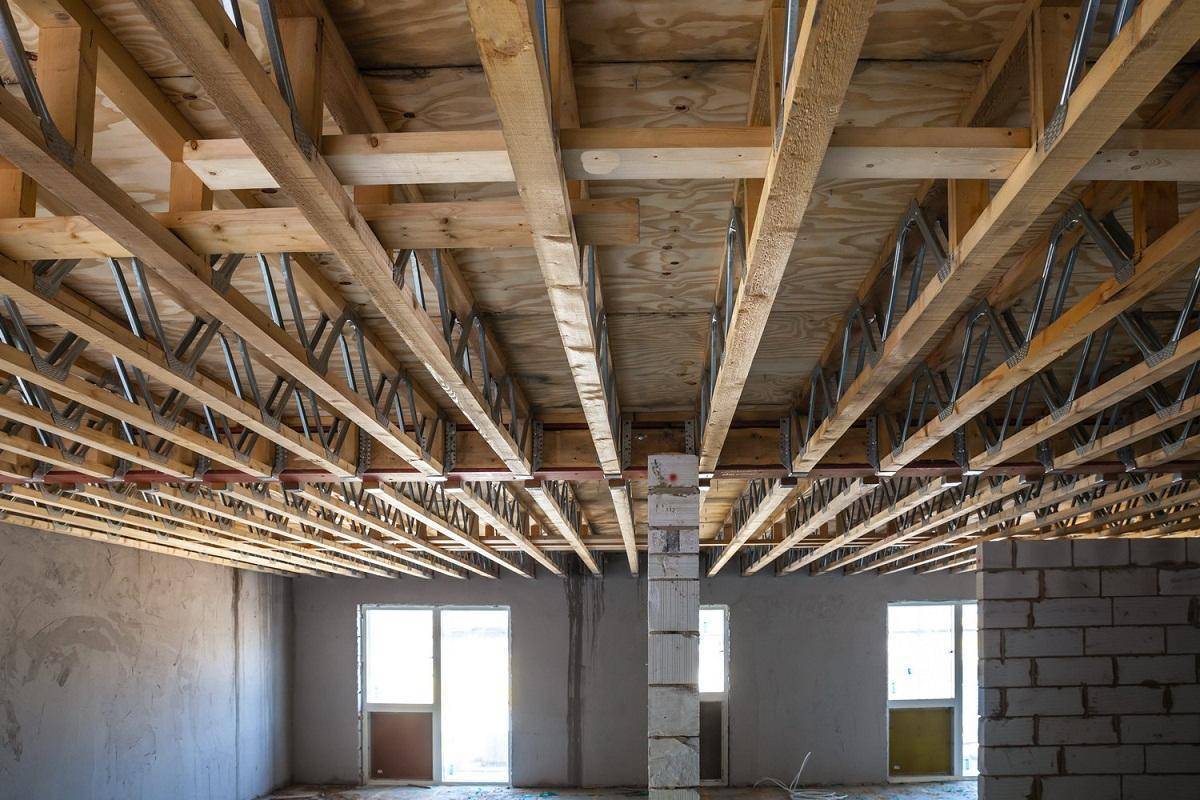

Конструкция деревянного междуэтажного перекрытия

Скрепляют их своими руками зубчатыми пластинами из металла, средние части укладывают в частном доме на внутренние стены, а концы балок на внешние по направлению от внешних сторон к центру. Шаг рассчитывают предварительно, сейчас для расчётов разработаны специальные компьютерные программы.

Обычно основная нагрузка составляет 200-230 кг/м2 ,переменная – 200 кг/м2 . Дополнительных подпорок не нужно, если длина балки не больше 6 м. Идеальное расстояние между стенами от 2,5 до 4 метров.

Устройство крайних деревянных балок своими руками можно сделать с помощью выравнивания по рейке или нити, и постоянно проверяют нивелиром или уровнем.
