Установка розеток в квартире своими руками – классификация устройств, пошаговая инструкция и видео

Замена монтажной коробки

Как уже говорилось, с течением времени монтажные коробки ослабляют крепление, что небезопасно. В такой ситуации требуется заменять основу.

Перед установкой требуется выбить в корпусе отверстие под кабель. Проем для коробки должен быть достаточно свободным. Крепеж осуществляется с помощью алебастра, который равномерно распределяется по периметру отверстия. Монтаж подрозетника в одной плоскости со стеной следует проводить быстро, поскольку материал довольно быстро твердеет. Спустя 10 минут, удалив шпателем излишки алебастра, можно выполнить крепление розетки в монтажную коробку.

Установка выключателей

Рассмотрим установку наиболее распространённого клавишного выключателя. Выключатель состоит из:

• Корпуса с рабочим механизмом. Материал корпуса изготавливается из негорючих материалов – металла и особого пластика. В корпус вмонтированы контакты для подключения прибора к сети и механизм включения – выключения.
• Клавиши (клавишей) включения – выключения. Изготавливается из негорючего декоративного пластика, реже – специально обработанного дерева.
• Внешней декоративной рамки. Рамка, как правило, изготавливается из того же материала, что и клавиши.

Выключатель устанавливается аналогично розетке. Процесс зависит от типа монтажа. Корпус выключателя открытой установки прикручивается непосредственно к стене. Корпус выключателя скрытой установки монтируется в  заранее установленный подрозетник.

Любой выключатель – это, по сути, устройство замыкания – размыкания электрической цепи. Выключатель монтируется в провод фазы и во включенном положении передаёт электрический ток на источник света.

Традиционно принято, что положение, когда клавиша выключателя нажата снизу – это положение «ВЫКЛЮЧЕНО», а, когда клавиша нажата сверху – это положение «ВКЛЮЧЕНО». Установку выключателя выполняют соответственно с этим условием.

Самый простой вариант – установка одноклавишного выключателя. В этом случае к выключателю подходит лишь два провода: провод фазы и провод, идущий на прибор освещения.

Установка одноклавишного выключателя

1. Разбирают выключатель на клавишу, лицевую панель и корпус с рабочим механизмом.
2. Зачищают контакты.
3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
4. Если имеются контактные винты, ослабляют их.
5. Устанавливают контакты проводов в рабочий механизм и фиксируют их, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.Установка контактов при помощи клем
6. Закрепляют корпус к стене или в подрозетник.
7. Закрепляют лицевую панель.
8. Устанавливают клавишу.

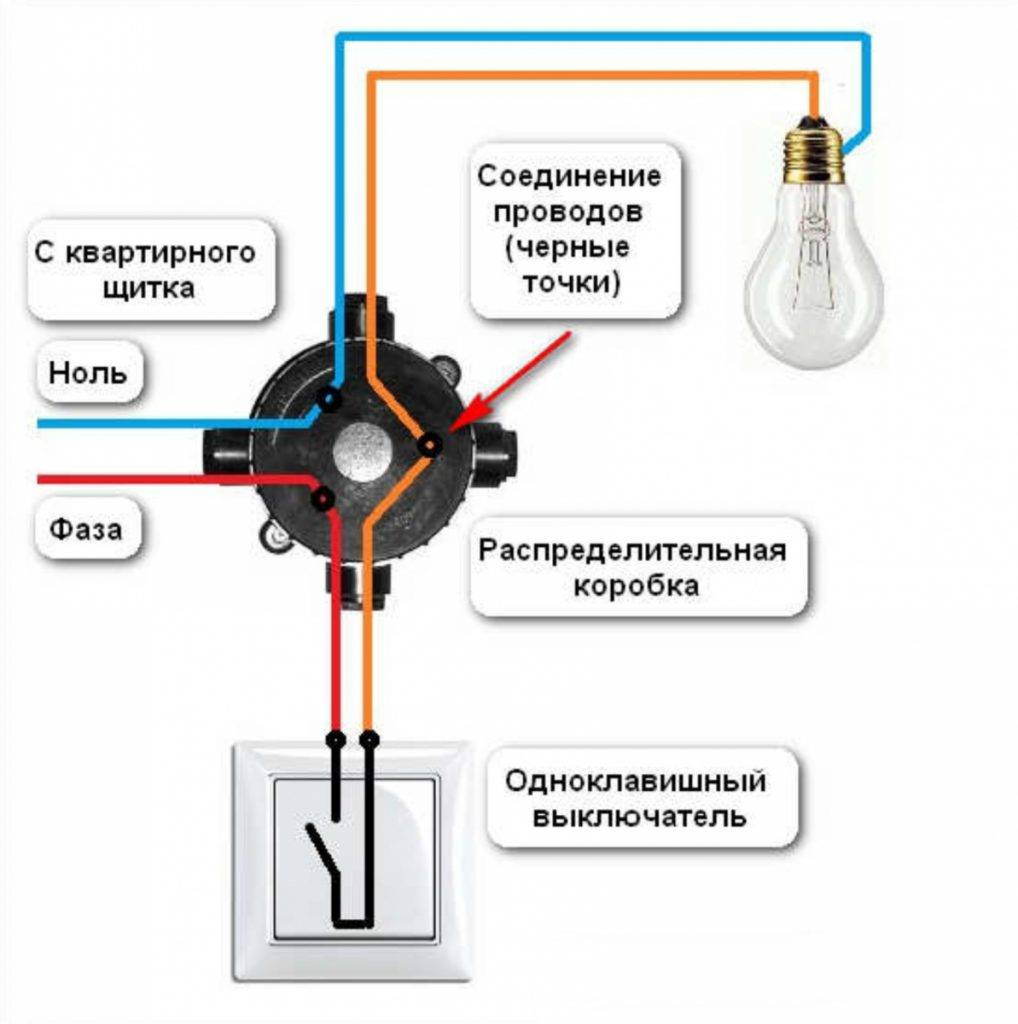

Схема подключения одноклавишного выключателя при этом выглядит так:

Схема подключения одноклавишного выключателя

Установка одноклавишного выключателя + схема

Установка накладного выключателя

Если требуется подключение нескольких источников света или простейшее регулирование количества зажигаемых лампочек на одной люстре, то применяют двухклавишный или трехклавишный выключатель. Разница в том, что к нему подходит не два, а три или четыре провода: один из них фаза, а другие – передающие напряжение на прибор

В многоклавишном переключателе важно правильно определить, какой именно провод является фазой (приходящий провод). Это делается с помощью индикатора или тестера. В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой

В самом выключателе контактное гнездо фазного провода расположено, как правило, с одной стороны механизма, а контактные гнёзда для исходящих проводов — с другой.

Установка двухклавишного выключателя

1. Разбирают выключатель на клавиши, лицевую панель и корпус с рабочим механизмом.
2. Зачищают контакты.
3. С помощью тестера или индикаторной отвёртки определяют правильную ориентацию корпуса по положению ВКЛ – ВЫКЛ.
4. Если имеются контактные винты, ослабляют их.
5. Устанавливают фазный контакт проводов во входящее отверстие рабочего механизма и фиксируют его, в зависимости от конструкции выключателя, самозажимными клемами либо болтами.
6. Устанавливают контакты исходящих (передающих) проводов в соответствующие контактные гнёзда рабочего механизма, фиксируют их болтами или клемами.
7. Закрепляют корпус к стене или в подрозетник.
8. Закрепляют лицевую панель.
9. Устанавливают клавиши.

Схема подключения двухклавишного выключателя при этом выглядит так:

Схема подключения двухклавишного выключателя

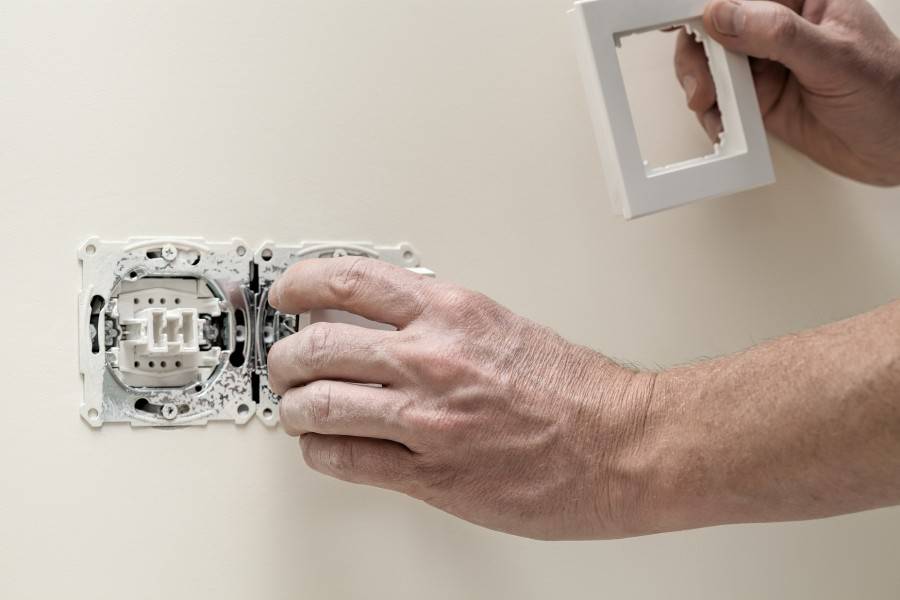

Установка выключателей других типов не сильно отличается от монтажа клавишного выключателя. Главная задача  — правильно определить, куда подсоединять фазный провод и качественно закрепить выключатель на месте.

Установка двухклавишного выключателя + схема

Меры безопасности

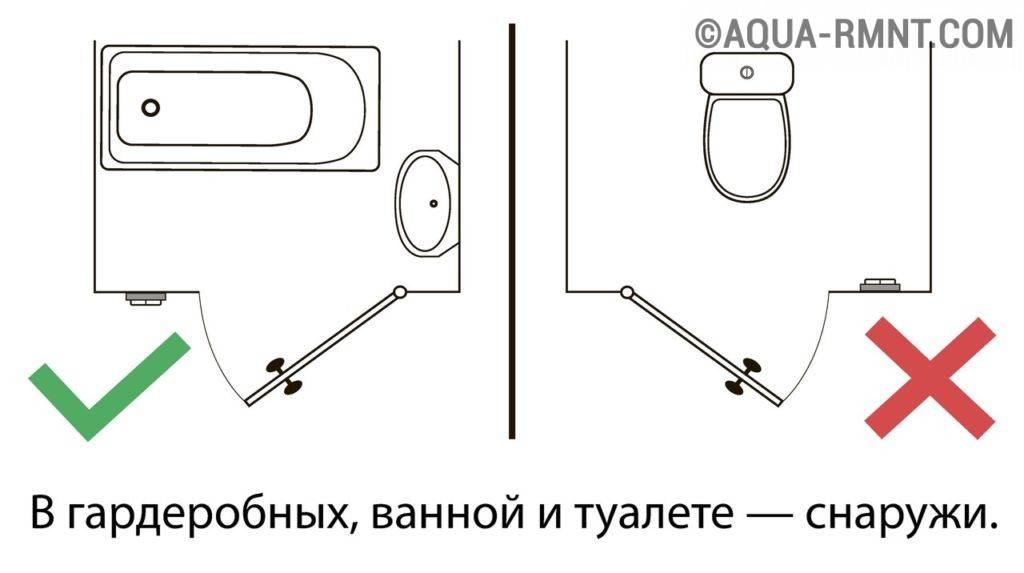

При монтаже выключателей важно учитывать безопасное их расположение. Элементы электросети должны располагаеться так, что дверь при открытии не задевает их. Размещение элементов на стене со стороны дверной ручки делает управление освещением удобным и безопасным

Размещение элементов на стене со стороны дверной ручки делает управление освещением удобным и безопасным.

Верная установка элементов обеспечит безопасность

Особенно важно соблюдать требования безопасного монтажа в помещениях с повышенной влажностью. В санузле детали электрической цепи устанавливаются снаружи, а не внутри помещения. При проведении любых видов работ с электрической системой важно предварительно отключить напряжение

После этого нужно убедиться в отсутствии блуждающего тока, а для этого используется индикатор напряжения. Концы оголенного провода, по которому отключена подача тока, дополнительно проверяются кончиком пальца, но нельзя обхватывать элемент двумя пальцами

При проведении любых видов работ с электрической системой важно предварительно отключить напряжение. После этого нужно убедиться в отсутствии блуждающего тока, а для этого используется индикатор напряжения

Концы оголенного провода, по которому отключена подача тока, дополнительно проверяются кончиком пальца, но нельзя обхватывать элемент двумя пальцами.

Виды встроенных сетевых блоков

Все розетки, встроенные в столешницы кухонных гарнитуров, можно разделить на стационарные, выдвижные и поворотные.

Вид #1 — стационарные розетки

Стационарные блоки монтируются в указанной плоскости без возможности изменения положения. От попадания крошек, воды и различного мусора они защищаются крышками. Чтобы воткнуть вилку прибора в розетку, нужно только отодвинуть эту крышку.

Подобные соединители просты и не требуют никаких сложных манипуляций при эксплуатации.

Стационарный встроенный сетевой блок мало отличается от классических накладных электрических розеток, поскольку его трудно замаскировать от посторонних глаз

Главным недостатком стационарных встроенных розеток можно назвать то, что они занимают много места на рабочем столе.

Поверхность крышек не приспособлена для функционального применения. На нее нельзя ничего поставить, а потому приходится использовать только незанятую часть столешницы.

Вид #2 — выдвижные модели

По причине неприспособленности крышек стационарных моделей для эксплуатации большей популярностью пользуются выдвижные розетки. Их поверхность может сливаться со столешницей – в нерабочем состоянии крышка сетевого блока выступает над поверхностью гарнитура буквально на 1-2 мм. Из-за этого кухня выглядит более прибранной и аккуратной.

Когда выдвижная электрическая розетка после нажатия эффектно появляется из столешницы гарнитура, кухня приобретает современный и необычный вид

Чтобы выдвинуть розетку, надо нажать на крышку или на находящуюся рядом кнопку. После этого сработает выдвижной механизм. Он вытолкнет сетевой блок из столешницы полностью или частично на 10-20 мм.

После этого блок нужно вытащить самостоятельно рукой и зафиксировать на нужной высоте. Многие модели оснащены специальными кнопками, позволяющими закрепить нужный результат.

Чтобы закрепить сетевой розеточный блок на нужной высоте, достаточно лишь нажать на определенную кнопку на корпусе устройства

Выдвижная розетка – это специфический соединитель. Она выполняет функции стандартного электротехнического разъема, но имеет ряд особенностей.

Ее не стоит использовать для бытовых приборов, которые должны быть всегда подключены к сети:

• холодильники;
• кондиционеры;
• морозильные камеры;
• электроплиты (для их подключения нужна силовая розетка);
• прочее.

Вся суть этого соединителя заключается как раз в том, что он скрыт от посторонних глаз.

Встроенная выдвижная розетка нужна для кратковременного подключения к сети нескольких электрических устройств. В их числе могут быть кофеварки, чайники, тостеры, пароварки и прочие приборы, которые не требуют постоянного подключения к электросети. Когда техника выключается, сетевой блок может быть утоплен в столешницу.

Наличие дополнительного программного управления и интеграция блока в систему «Умный дом» позволяют автоматически погружать розетку в столешницу после отключения техники

Из-за особенностей конструкции выдвижную розетку нельзя поставить на участке столешницы, под которым находятся ящики или водопроводные трубы.

Она относится к достаточно хрупким конструкциям и при частом использовании может быстро расшататься. Чтобы увеличить возможные сроки эксплуатации сетевого блока при присоединении или извлечении вилки из гнезда, стоит придерживать устройство рукой.

Более подробно выдвижные розетки для столешницы мы рассмотрели в следующей статье.

Вид #3 — поворотные блоки

Поворотные розетки способны изменять свое положение в пространстве. Они устанавливаются в требуемое положение без потери функциональности. Угол наклона зависит от характеристик выбранной модели и может достигать значения в 180 градусов. Значения этого параметра указываются на упаковке изделия.

Чтобы воспользоваться такой розеткой, нужно лишь нажать на ее крышку или кнопку, расположенную рядом на столешнице или стене.

Перед установкой сетевого фильтра стоит удостовериться в том, что он будет удобен для ежедневного подключения наиболее часто используемых бытовых приборов

Такие сетевые блоки относятся к горизонтальным конструкциям. При их использовании могут наблюдаться некоторые сложности при подключении приборов с г-образными вилками.

С заземлением или без?

Когда заземляющий провод заведен в подрозетник, таких вопросов не возникает. Однако до сих пор, сплош
и рядом встречается электропроводка без земли. Выбирать розетку с землей или без – разницы никакой нет,
в случае с заземляющим контактом, он просто будет не подключен. Современные вилки, как правило, подходят и
к тем, и к тем.

Случается так, что при замене проводки, заземляющий проводник прокидывают во всех проводах, спаивают в коробках,
выводят до щита. И если в щите защитный ноль (заземление) отсутствует – заземляющий конец новых проводов
оставляют “висеть” до лучших времен, реконструкции электросетей. В таком случае, заземляющий провод в
подрозетнике не стоит подключать к розетке. Иначе таким образом все приборы в доме будут соединены в один контур,
который “висит” в щите. При неисправности одного прибора, на корпусе которого появился потенциал, это напряжение
по заземлительному проводнику перейдет на корпуса всех остальных приборов. И “щипаться” будут все приборы с
металлическими корпусами, открытыми элементами.

Установка розеток и выключателей при скрытом типе проводки

В течение длительного периода времени электрические точки делались так: в стене пробивалось более-менее круглое отверстие, в которое вставлялась металлическая коробка (а иногда и не вставлялась), затем туда помещалась колодка розетки или выключателя, которая крепилась распорными лапками или цементным раствором. После этого все щели заделывались все тем же раствором.

Такой способ поражал воображение сроком своей службы, но, как правило, сменить розетку без отбойного молотка не получалось. На сегодняшний день изменились и материалы, и технология электромонтажных работ. Устройство электрических точек начинается одновременно с монтажом кабеля. В то время как делается разметка линий прокладки проводки, отмечается и расположение электрических точек, ведь они служат конечными пунктами кабельных линий или узловыми станциями, если речь идет о распределительных коробках.

Пример установки розетки

Наглядная схема монтажа отдельной розетки

Виды розеток и подрозетников, условия их монтажа

Каждая электророзетка состоит из контактов, основания и защитного корпуса. Благодаря контактам передается ток от кабеля к прибору. На основании держатся контакты и защитный корпус. Внешняя рамка выполняет декоративную функцию и позволяет подключить вилку устройства.

Условия монтажа:

• Нужно учитывать мощность приборов, подключенных к точке питания. Исходя из полученного значения, выбирается электророзетка.
• Выбор кабелей зависит от способа укладки.
• При подключении электропроводов потребуется их соединение. Нельзя использовать только метод скрутки, это запрещено правилами безопасности. Лучше применять клеммы и зажимы.
• Нельзя прокладывать проводники, переплетая их пучками.

По типу установки выделяют наружные и внутренние розетки. Наружные изделия используются при открытой электропроводке, внутренние – при скрытой сети. Принцип подключения одинаков, разница лишь в способе крепления к стене.

Наружные

Розетки наружного типа используются при открытой электропроводке, особенно в помещениях с деревянной отделкой. Монтаж простой: изделие прикручивается к стене на специальную негорючую прокладку.

Внутренние

Для установки внутренней розетки потребуется специальная коробка, которая ставится в углубление в стене и закрепляется шурупами. Коробка может быть выполнена из металлов (старый способ) и пластмассы (согласно современным требованиям).

Сам процесс монтажа следующий:

• снятие крышки с розетки, установка в коробку;
• закрепление при помощи винтов;
• соединение проводов;
• установка декоративной накладки.

Затем подается электричество.

Особенности устройства накладных выключателей

Самый распространенный одноклавишный выключатель представляет собой двухпозиционный коммутационный прибор с нормально-разомкнутыми контактами. Принцип его работы предельно прост.

Внутри устройства находится механизм с подвижным контактом. Последний при нажатии на клавишу принимает одно из двух возможных положений: включено или выключено. В первом случае электрическая цепь замыкается, во втором – размыкается.

Выключатель накладного типа, как и розетка, устанавливается поверх основания. Используется чаще всего с открытой проводкой

Важное замечание: к контактам выключателя должна подключаться только фаза. Конструкция устройства предельно проста и включает в себя два основных элемента: рабочий механизм и детали защиты

К последним относится клавиша, предназначенная для переключения режимов, и рамка-корпус. Контактная группа одноклавишного выключателя состоит из двух контактов. Один из которых считается отходящим, другой – подходящим.

К первому подключается фаза, идущая на светильник, ко второму – фаза, которая приходит на выключатель. Производитель обычно маркирует контакты рабочего механизма, обозначая подходящий и отходящий контакты.

Впрочем, если такой маркировки нет, проблем не возникнет, поскольку в любой вариации устройство должно работать одинаково хорошо. Как и у выключателей, клеммы контактов могут быть винтовыми или прижимными.

Этапы монтажа накладного выключателя схожи с последовательностью работ по установке накладной розетки. Сначала крепится к стене аналогичный подрозетник, затем механизм, к которому подключаются провода

Первые считаются более надежными в эксплуатации, вторые – проще в установке. Главное отличие накладных выключателей заключается в том, что они устанавливаются непосредственно на поверхность стены.

Внешний вид таких устройств проигрывает встраиваемым аналогам, зато они проще в монтаже. Используются накладные выключатели с проводкой открытого типа, но могут функционировать и со скрытой системой.

Накладные выключатели применяются при устройстве открытой проводки. Модели в стиле ретро отлично сочетаются с интерьерами загородных домов

Диаметр проводов и номинал защитных устройств

Одна из самых распространенных ошибок – несоответствие диаметра провода потребляемой мощности. Рост мощности бытовых приборов и их сосредоточение в одном помещении требуют соответствующего увеличения сечения проводов. Проводка, проложенная ранее, обычно имеет сечение не более 2.5 мм2, что допускает подсоединение к ней бытовых приборов с потребляемым током более 16 А. Такой ток соответствует мощности 3500 Вт. Если учесть все электроприборы приборов на современной кухне то получается:

• Электроплита;
• Электрочайник;
• Микроволновая печь;
• Холодильник;
• Тостер;
• Посудомоечная машина;
• Стиральная машина.

Список только примерный, но общая потребляемая мощность может достигать почти 10 кВт. Похожая ситуация наблюдается в ванной комнате с электрическим бойлером.

Чтобы не утруждаться в расчетах потребляемого тока, можно иметь при себе таблицу соответствия мощности и тока при нормальном напряжении:

Зависимость величины потребляемого тока от мощности электроприборов при напряжении питания 220 В
Мощность, ватт (BA)	100	300	500	700	900	1000	1200	1500	1800	2000	2500	3000	3500	4000	4500	5000	6000
Потребляемый ток, А	0,45	1,36	2,27	3,18	4,09	4,55	5,45	6,82	8,18	9,09	11,36	13,64	15,91	18,18	20,45	22,73	27,27

Таким образом, для помещений с высокой ожидаемой нагрузкой, проводка должна выполняться отдельным проводником с сечением не менее 1 мм2 на каждые 4-5 А потребляемого тока.

Отдельные участки проводки в доме требуется подключать через отдельные автоматы защиты, ток срабатывания которых должен соответствовать подключенной нагрузке. Нельзя ставить автомат с током срабатывания току всей подключенной нагрузки. Обычно все электроприборы одновременно не включаются. Здесь нужно все максимально предусмотреть и учитывать только самые вероятные комбинации включения нагрузки. Ток автомата должен выбираться из ряда стандартных значений:

1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100 А.

Если похожего в ряду нет, то берется ближайший больший по значению. Если используются плавкие предохранители старого типа (пробки), то для увеличения допустимого тока нельзя вместо штатных предохранителей использовать «жучки» из толстой проволоки. Толщина и материал плавких вставок в таких предохранителях строго нормированы в зависимости от тока и в домашних условиях выбрать подходящую замену нельзя.

Подготовка к установке розетки

Существует две основные схемы прокладки электрокоммуникаций – открытый, выполненный по поверхности стены и скрытый – когда вся электропроводка расположена под поверхностью штукатурки или обшивки стены.В зависимости от этого различаются и этапы установки розеток.

В первом случае монтаж их не требует трудоемкой подготовки ниши в стене, в которой будет располагаться подрозетник и сама розетка.

Розетки (выключатели) наружного расположения

На стене, в месте расположения розетки, с помощью дюбелей (гвоздей, шурупов) закрепляется деревянная прямоугольная или круглая колодка (фанерная толщиной 10 мм) по размерам на 20-30 мм. превышающая размер розетки (выключателя).

Для наружного монтажа пригодны исключительно розетки и выключатели для наружной установки.

Пред установкой снимается декоративная пластмассовая коробка и на ней, в месте ввода электрического шнура, с помощью плоскогубцев или круглого напильника выламывается пластмассовая заглушка.

Клемник с помощью саморезов или шурупов прикручивается к деревянной (фанерной) колодке. После этого производится присоединение концов электрической проводки.

Провода предварительно защищается с помощью съемника изоляции или выдвижным строительным ножом со сменными лезвиями – в случае отсутствия съемника.

Провода обжимаются вокруг клемника таким образом, чтобы беспрепятственно пройти сквозь отверстие в крышке на месте выломанной заглушки. После этого крышка розетки прикручивается поверх клемника.

Монтаж розеток (выключателей) скрытого расположения

Если розетка (выключатель) устанавливаются в стандартное гнездо, имеющееся в кирпичной (железобетонной) стене, то установка не представляет сложности.

Из ниши вытаскивают концы проводов и отгибают их кверху. Металлический или пластмассовый подрозетник ориентируют таким образом, чтобы одна из заглушек для ввода проводов располагалась напротив выхода проводов. С помощью строительного ножа или плоской отвертки удаляется одна из заглушек.

Сквозь отверстие пропускают концы проводов.

Подрозетник фиксируется в нише с помощью быстротвердеющего гипсового раствора или строительной мастики.

После надежной фиксации производят шпаклевку щелей между подрозетником и отверстием ниши. Чтобы раствор не попал в подрозетник его, на время работы, можно заполнить скомканной газетой или заклеить скотчем.

После высыхания шпатлевки поверхность стены шлифуется абразивной сеточкой, натянутой на шлифовальную колодку.

Необходимо заглубить подрозетник таким образом, чтобы он не выступал над плоскостью стены. Иначе между крышкой розетки и стеной образуется щель.

После выполнения этого этапа к проводам прикрепляется клемник или клавиша выключателя. Избыток проводов утапливается в полость подрозетника. Клемник или клавиша закрепляются в подрозетнике с помощью раздвижных лапок, расположенных по бокам клемника или с помощью входящих в комплект розетки шурупов.

В последнюю очередь монтируется крышка розетки (выключателя). Уровнем проверяется горизонтальность верхнего края крышки. При необходимости корректируется легким поворотом. После чего затягивается крепежный винт.

Подготовка к штроблению

Обычно укладка проводки в квартирах, осуществляется либо по полу, либо по потолку. Существуют и другие варианты, например прокладка кабеля под плинтусами или коробах.

Линии освещения, в любом случае прокладываются за натяжным или подвесным потолком, если таковые делать не планируется, то необходимо штробление потолка. А так как, монолит потолков штробить категорически запрещено, нужно нанести на потолок слой штукатурки, который позволит спрятать кабель без порчи монолита. Самостоятельно штробить потолок мы крайне не рекомендуем, так как необходимо знать технологию правильного штробления, чтобы потом весь дом когда-нибудь не рухнул.

Коронкой по бетону на 70мм или 68мм (насадка на перфоратор), просверливаются отверстия для подрозетников. Штроборезом или болгаркой выпиливаются штробы для укладки кабеля. Штробы в стенах должны быть строго вертикальными, а не горизонтальными или по диагонали. Линии от розеток к щитку укладываются в стяжке пола или по потолку.

Подробное описание правильного штробления лунок под подрозетники.Почему можно укладывать кабель без гофры

Монтаж розеток и выключателей

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

1. В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
2. В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Цвета и значения: синий всегда — 0. Желтый земля. Бывает вместо жёлтого черный кабель.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

Схема подключения розетки выключателя и лампочки

Установка двойной розетки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

В других же подрезетниках подключение стандартное. Установка тройной розетки и блока проходит идентично.

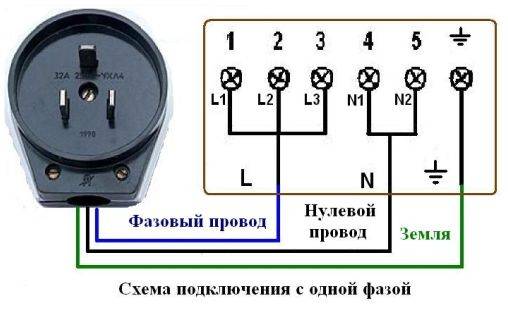

Установка силовой розетки

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

• подключаются такая розетка к отдельной линии, идущей от щитка;
• необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
• отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Инструкция по установке

Предварительно перед установкой розетки укладывается кабель с сечением 2,5 мм2. Он должен состоять из трех медных жил, одна из которых идет на заземление. Протягивают его от электрощита или распределительной коробки.

Пошаговая инструкция для установки розетки в бетонную или кирпичную стену начинается с отключения электричества.

1. Отключить электроэнергию и индикаторной отверткой проверить отсутствие напряжения в месте выхода кабеля из распределительной коробки.
2. Установить в выбранном месте подрозетник. От того, как установить розетку в стакан, зависит срок ее службы. Для современных розеток используют пластиковые монтажные коробки, в них крепятся изделия с помощью распирающих усиков. В металлическом подрозетнике лапки не фиксируются и со временем розетка разболтается и выпадет со стакана. По диаметру стакана в стене с помощью зубила или перфоратора делают штробу, смачивают выемку водой, наносят по кругу небольшой 2-3 мм слой алебастра, быстро вставляют и закрепляют изделие. Предварительно в отверстие коробки вставляют монтажный кабель.
3. Крепление корпуса. Для безопасности и снятия статического напряжения с электроприборов розетка должна быть с заземлением. Рассмотрим, как установить розетку с заземлением. Трехжильный кабель разделить по цвету проводов на фазу, ноль и заземление. Обычно белый или светло-коричневый цвет определяет фазу, желто-зеленый – заземление, синий – ноль. Каждый провод зачистить ножом от изоляции примерно на 10 мм, и аккуратно закрепить с помощью винтов в корпусе изделия. По центру расположен винт для заземления, слева винт для фазы, справа – ноль.
4. С помощью двух боковых винтов устанавливаем и фиксируем корпус в подрозетнике. Проверяем надежность крепления, при необходимости выравниваем.
5. Закрепляем защитную декоративную крышку с помощью саморезов.

При одновременном использовании нескольких электроприборов рекомендуется устанавливать блок розеток из двух и более штук.

При распоре лапок саморезы вкручивают поочередно, чтобы избежать перекоса.

Если у вас отсутствует опыт по работе с установкой электрооборудования, нет знаний и навыков, лучше обратиться к специалистам.

Особенности устройства

1. Электророзетка имеет два или три отверстия, в которые входят контакты вилки.
2. Выключатель предусматривает замыкание и размыкание электроцепи, идущей к осветительным приборам.

• Механизм. Для выключателя он содержит набор подвижных контактов и элементы их крепления друг к другу, для розетки – контакты неподвижные, крепящиеся к проводам.
• Лицевая панель. Её видно снаружи. Для выключателя – это клавиша и окаймляющая её внешняя рамка, для розетки – корпус с одним, двумя, реже – с тремя разъёмами для подключения (как своими руками подключить 3 розетки?).
• Крепёжное устройство, которым прибор монтируется на поверхности или в глубине стены. Здесь могут быть распорные скобы, подрозетники и т. д. – зависит от фантазии производителя.

Важно Прежде чем начинать любые работы по установке электроприборов, нужно обесточить помещение, выкрутив пробки или отключив автомат! Без этого ни о каком монтаже нельзя даже думать! Работа с приборами под напряжением чревата в лучшем случае электротравмой, в худшем – мгновенной смертью

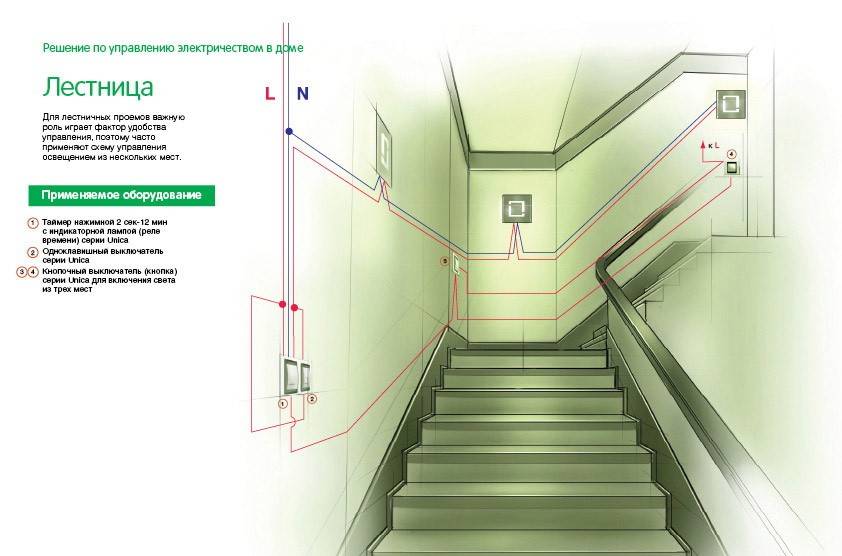

Схема подключения проходного выключателя

Для обеспечения переключения питания из двух мест, понадобится два одинарных проходных выключателя, распределительная коробка и трехжильный провод, поскольку для такого типа выключателя предусмотрен один контакт на входе и два на выходе.

Через распределительную коробку на потребитель заводится ноль, а фаза также через коробку заводится на вход первого выключателя. Оба выхода подсоединяются ко второму выключателю, также на выходы. Вход второго выключателя через распределительную коробку подсоединяется к потребителю.

При управлении двумя группами ламп или люстр, с любым количеством потребителей, нужны проходные выключатели на две клавиши. У них четыре выхода и два входа. Подключение его осуществляется аналогично одноклавишному, только увеличивается число проводов.

Для питания нескольких потребителей, ноль от источника питания через коробку заводится на каждый из них, а второй контакт, также через распределительную коробку, подводится от входа второго выключателя, а если групп две, то от одного из входов. На вторую группу питание подается так – ноль так же, как и на первую, а второй провод – от второго выключателя, второго входного контакта.

Качество комплектующих

Применение низкокачественных китайских комплектующих – вторая грубая ошибка. Такие элементы электропроводки не способны справиться с номинальными нагрузками. Они быстро выходят из строя, нагреваются, плавятся (так как изготовлены не из термостойких пластмасс) и создают опасность возгорания.

В интернете можно найти широкий выбор силовых кабелей различного сечения, щитов, устройств защиты и автоматики, а также другие комплектующие, которые помогут правильно организовать современную электросеть. Рекомендуем посмотреть этот сайт по продаже кабеля и электрооборудования.

Если Ваша задача – организовать действительно надежную проводку, способную справляться с любыми нагрузками, то качество элементов электропитания должно быть бескомпромиссно высоким.

Инструкция по установке в квартире

Монтаж электроприборов производится так

1. Проверяется исправность распределительного щита. Вот его-то своими руками устанавливать категорически нельзя: система допусков для электромонтажников введена не зря. Устанавливать его должны только профессиональные электрики.
2. Отключается питание помещения, где производится монтаж. Желательно при этом повесить на щитке табличку: «Не включать, ведётся работа» или хотя бы предупредить соседей и членов семьи о том, что ведутся работы с электричеством, и ток подавать нельзя.
3. По заранее размеченным линиям производится штробление стен для монтажа электропроводки, делаются выемки под посадочные гнёзда розеток или выключателей. Если используются внешние приборы и внешняя проводка, эту процедуры пропускают. Не требуется штробление, если при ремонте меняются только сами розетки и выключатели, а электрокабель остаётся прежним.
4. В сделанных выемках устанавливаются подрозетники или крепёжные устройства выключателей.
5. Концы кабеля зачищаются, подключаются к зажимам контактов.
6. Розетка или выключатель крепится на своё место.
7. Провода другим концом подключаются к общей электросистеме здания.
8. Устанавливаются внешние панели приборов.
9. На комнату подаётся напряжение, тестером или индикатором проверяется работоспособность установленных розеток или выключателей.

Монтажтут

Выводы и полезное видео по теме

Видео #1. Руководство по применению шлейфового способа:

Видео #2. Подробное ознакомление с одним из безопасных вариантов подключения розеток:

При условии того, что количество затрачиваемой на бытовые потребности электроэнергии с каждым годом только увеличивается, а потому требования к надежности розеток непременно будут возрастать, предпочесть все же следует параллельную схему электромонтажа. Особенно, если речь идет о серьезных энергопотребителях.

Для питания светильников, электрических будильников и подобных приборов подойдет вариант подключения шлейфом.

Появились вопросы по теме статьи, обнаружили недочеты в изложенной информации, есть желание поделиться опытом в самостоятельном электромонтаже? Пожалуйста, напишите комментарий в расположенном ниже блоке.
