Монтаж ПВХ окон своими руками

Правила и требования к монтажу по ГОСТ

Установка окон и требования к данному процессу регламентированы несколькими документами. Так, например, в ГОСТ 30971-2012 указаны допустимые отклонения в монтажных швах, а также какими характеристиками они должны обладать.

Дополнением к данному документу является ГОСТ Р52749-2007, так как в нем описываются характеристики для швов, которые укрепляются саморасширяющейся паронепроницаемой лентой.

Устойчивость шва к деформации должна составлять 15%, водонепроницаемость – 600 Па, а тепловое сопротивление 3 м2*°С/Вт (характеристика узла с первым классом защиты). Швы 2 и 3 порядка обладают более высокими показателями.

В СНиП 23-02-2003 указываются стандарты защиты, которыми должно обладать окно для хорошей теплоизоляции и длительного функционирования. В нем рекомендуется использовать для средних по температурному режиму регионов профиль с 2-3 камерами, а для сибирских морозов 4-6.

ГОСТ Р56926-2016 регламентирует расстояния между рамой и оконным проемом, при соблюдении которых светопрозрачная конструкция не выпадет из строения без сильного разрушения стен.

Также в данном документе указывается допустимое отклонение оконной конструкции при монтаже в 2° (до 2 мм/м и менее 3 мм на всю длину профиля). Глубина посадки окна в проем зависит от наличия четверти. Чаще всего профиль устанавливается на 1/3 или 2/3 от внешней стороны дома.

Как установить пошагово?

Установка пластиковых окон в проем каркасного дома производится только после полной установки и обшивки стен теплоизоляцией, а также монтажа кровли. Установка пола или перекрытий внутри сооружения проводятся по окончанию монтажа окон. После этого можно заниматься внутренней и наружной отделкой.

Во время выполнения подготовительных работ перед монтажом окна требуется:

1. Достать стеклопакет и створки из рамы.
2. Открепить от нее подставочный профиль (используется для защиты окна при перевозке, а также более удобной установки).
3. В место соединения рамы и подставочного профиля проклеить ПСУЛ для улучшения теплоизоляционных свойств.
4. Соединить две части окна обратно.
5. На внутреннюю часть рамы приклеить пароизоляционную пленку, а на внешнюю – влагоизоляцию. Наклеивать можно целым контуром или кусочками внахлест.
6. Если стену закрывала мембрана, то ее края необходимо загнуть во внутрь дома. Из-за данного процесса углы проема останутся «голыми», поэтому нужно вырезать куски мембраны и приклеить ее на пустые места.

Для установки ПВХ окна в каркасный дом потребуется:

1. На «голую» раму прикрутить анкерные пластины. Для этого в профиле предусмотрены специальные пазы, на которые устанавливаются пластины, а потом саморезами или шурупами дополнительно фиксируются. Для надежного крепления окна требуется установить минимально 2 пластины со стороны глухой створки и 3 – рядом с подвижной.
2. Выставить раму внутри проема с помощью клиньев (штапиков). В процессе установки требуется постоянно делать замер уровня горизонтального и вертикального отклонения окна.
3. Отогнуть анкерные пластины и прикрутить их саморезами 5-6 мм к оконному проему. На каждое крепление потребуется по 2 шурупа.
4. Задуть все швы монтажной пеной.
5. Установить на место створки и стеклопакеты.
6. Когда пена полностью высохла можно доставать подкладочные штапики. Оставшиеся после них отверстия нужно дополнительно задуть пеной.
7. После обрезания излишков пены, регулировки створок, а также отделки швов можно снимать пленку с наружной части окна, так как если этого не сделать, то со временем ее будет сложнее открепить.

В данном случае роль четверти может выполнять внешняя отделка или можно сделать ее самому из ЭППС (пеноплекс, пенополистирол и их аналоги), деревянных брусков или изоплата. Ширина четверти должна составлять 4-5 см.

При использовании в качестве четверти ЭППС потребуется прокладка из ПСУЛа между полимером и окном. Если применяются материалы, которые пропускают пар, то дополнительная прослойка не нужна.

Отделка

Перед началом отделки следует знать устройство монтажного шва. Данный элемент разделяют на основные части:

1. Внутренняя, которая выступает в качестве влагоизоляции, для защиты рамы и каркаса дома от пара, а также дополнительной теплозащиты.

   Также не дает воздействовать влаге и солнечным лучам на центральный шов, чтобы он не разрушался.

   Его объединяют с внешним контуром гидро- и ветрозащиты (обычно мембрана).

2. Центральный слой состоит чаще всего из монтажной пены. Она дает основное усиление шумо- и теплоизоляционных свойств.
3. Наружный нужен для защиты центрального шва от внешнего воздействия влаги, солнечных лучей, а также других погодных проявлений. Его объединяют с внешним контуром пароизоляции и утеплителя.

Проводить отделку шва в каркасном доме рекомендуется деревянными панелями. Для этого потребуется:

1. Пустоты в оконном проеме заделать утеплителем (минеральной ватой). Это нужно для дополнительной изоляции, а также для того, чтобы впитывать и отдавать лишнюю влагу.
2. Очистить доски, которые будут использоваться для отделки с помощью фуговального станка.
3. Уголок одного из ребер отпилить на 90 °.
4. Сделать обрезку досок по ширине боковых стен. Срез делается поперек, для того, чтобы обустроить наклонный скос. Одну из граней облицовки сделать округлой, так как она будет наружной.
5. Высверлить отверстия для саморезов в каркасе и досках.
6. Приложить панели к поверхности проема, чтобы проверить их размер. Если есть зазоры, то вставить туда небольшие деревянные бруски.
7. Вкрутить саморезы в отверстия. Шляпка должна немного утопать вовнутрь.
8. Покрыть шляпки шпаклевкой и зашлифовать поверхность.
9. Установить декоративный наличник.

Настройка и использование

Для этого используются шестигранные ключи, с помощью которых подтягивается фурнитура, а также рихтовочные пластины, чтобы выставить створки.

После настройки окно должно плавно открываться и не цепляться за оконный проем. Следует тщательно проверить не прогнулась ли рама, так как это может помешать работе фурнитуры, а также сломать стекло избыточным давлением.

Процесс установки окон ПВХ

Первый этап. Устанавливают деревянные клинья, причем по всему периметру. На них устанавливают окно, чтобы в дальнейшем облегчить процесс выравнивания конструкции. Только тогда окно крепится к стене. Убирать подложки не стоит, они выполнят роль вспомогательного крепежа.

Установка монтажных деревянных клиньев под стеклопакет

Второй этап. Нужен профиль. Если профиль-подставка отсутствует, тогда фиксируется грубейшее нарушение норм ГОСТа. Профиль-подставка предназначается:

• для повышения устойчивости;
• для предоставления возможности установки отлива с подоконником.

Третий этап. Уточняется ровность установленного окна по трем плоскостям. Применяются монтажный уровень с отвесом. Пузырьковые уровни, используемые повсеместно, здесь не подходят, так как они не показывают точные результаты измерения. Идеально подходит лазерный аппарат.

Четвертый этап. Выровненное окно фиксируют анкерами. С этой целью перфоратором бурится стена сквозь отверстия в конструкции, что приготовлены заблаговременно. Глубина бурения — 6-10 см. Предварительно фиксируют нижние анкеры. Дальше ровность расположения пакета проверяется наново. Если всё в порядке, крепят все остальные точки.

Пластиковые окна крепятся анкерами

Пятый этап. Когда будет осуществлена финальная проверка, следует заняться окончательной стяжкой. Применять особые усилия не стоит, так как излишние старания могут перекосить конструкцию.

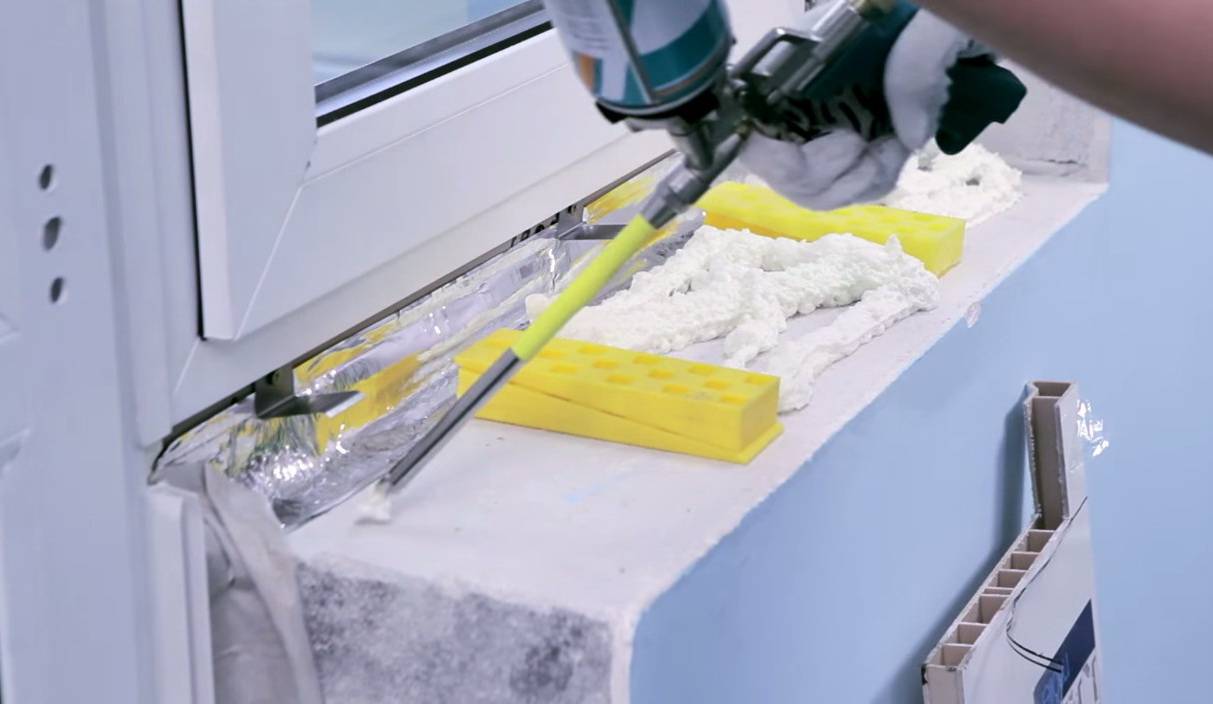

Запенивание оконного проема

Преимущества и недостатки пластиковых окон

При наличии сомнений по поводу их выбора более подробно рассмотренные присущие им положительные и отрицательные стороны позволят все же окончательно определиться с оптимальностью такого предпочтения в сравнении с другими оконными конструкциями, к примеру, изготовляемыми из древесины. К числу плюсов пластиковых окон относится ряд следующих качеств:

• Привлекательный внешний вид. В основном они изготовляются в белом цвете, но при потребности под заказ их могут произвести с наличием любой текстуры и окраса. К примеру, такие окна могут визуально имитировать разные породы древесины, а стекла быть зеркальными, тонированными или покрытыми узорами.
• Пластиковые окна стойко переносят влагу, перепады температуры, а также иные отрицательные воздействия окружающей среды.
• В ходе эксплуатации они не нуждаются в окрашивании и особом уходе. Для поддержания окон из пластика в надлежащем состоянии их требуется лишь периодически мыть обыкновенной теплой водой. Удаление более сложных загрязнений с их поверхности удается с легкостью совершать в большинстве случаев простым добавлением в жидкость небольшого количества соответствующего моющего средства.
• Высокий уровень герметичности.
• Продолжительный период эксплуатации. Срок службы качественных ПВХ окон может свободно достигать нескольких десятилетий.
• Они имеют высокие теплоизоляционные и звукоизоляционные показатели. Благодаря им такие оконные конструкции не только сохраняют тепло внутри помещений и предотвращают проникновение холода с улицы, но и обеспечивают защиту от посторонних шумов.
• При их изготовлении используется экологически безопасный пластик, ввиду чего монтаж окон можно свободно производить не только в промышленных, но и жилых зданиях. Кроме этого, поскольку они не выделяют опасных для здоровья человека веществ установку оконных конструкций из ПВХ можно осуществлять в помещениях, где проживают дети, а также в медицинских учреждениях.

Несмотря на многие весомые преимущества, недостатки у пластиковых окон тоже имеются. В первую очередь они создают в помещениях парниковый эффект, возникающих из-за их высокой герметичности, ввиду чего рекомендуется совершать монтаж открывающихся створок, посредством которых можно выполнять проветривание. Произвести устранение появившихся на поверхности оконной конструкции царапин и механических повреждений также не получится, и единственным выходом в подобной ситуации является ее полная замена.

Как устанавливают пошагово?

Чтобы установить ПВХ-окно в проем кирпичного дома для начала потребуется полностью выровнять и зачистить его.

Чтобы провести подготовленные работы потребуется:

1. Разобрать окно (достать створки и стеклопакет).
2. Если есть подставочный профиль, то отсоединить его от рамы.
3. По всему внешнему периметру рамы проклеить специальную ленту, а в место контакта с подставочным профилем закрепить ПСУЛ.
4. Прикрепить подставочный профиль обратно.

Для установки пластикового окна в кирпичный проем нужно определится каким способом проводить крепление: анкерными болтами или пластинами. В первом случае нужно обязательно разбирать все окно, так как нужно будет сверлить отверстия в профиле. Данный способ более надежно закрепляет раму в проеме.

При втором методе окно можно не разбирать, так как анкерные пластины крепятся в специальные пазы. Данный способ более быстрый, а при использовании толстых креплений не уступает в надежности первому.

Рассмотрим установку окна в кирпичном доме с помощью анкерных болтов. Для того, чтобы ее провести нужно:

1. Вставить раму в проем и выставить ее с помощью клиньев и уровня. Штапики нужно устанавливать под углами и импостом рамы. Выравнивать окно нужно во всех плоскостях: наклон по оси x,y и z.
2. Проделать отверстия в профиле под анкерные болты с помощью дрели. Для этого от верхнего и нижнего края следует отступить на 15-18 см – это будут два отверстия. Между ними нужно проделать еще одно (или несколько в зависимости от высоты окна). При расчете количества анкерных соединений не рекомендуется делать расстояние между ними больше 70 см.
3. Проверить положение рамы, так как после сверления она могла сместиться.
4. Забить анкер в стену и затянуть его (не перетягивать, чтобы рама не начала гнуться). После каждого крепления проверять не сместилось ли окно.
5. Установить наружный отлив, после чего можно задувать монтажный шов пеной. Чтобы при расширении она более плавно расходилась и не прогибала окно нужно смачивать поверхность шва водой с помощью пульверизатора. Задувать пеной зазор нужно не более, чем на 2/3.
6. По контуру оконной конструкции приклеить специальную пароизоляционную пленку.
7. Достать штапики и заделать оставшиеся после них отверстия пеной.
8. Если будут использоваться пластиковые откосы, то на край рамы приклеивается теплоизоляционная пленка (на нее не липнет штукатурка).
9. Установить все части окна на место.

Отделка

Для отделки ПВХ-окон можно использовать обычную штукатурку, пластиковые сэндвич-панели или деревянные накладки. Рассмотрим второй вариант, так как он не только улучшает внешний вид строения, но и увеличивает теплоизоляцию откосов. Для такой отделки потребуется:

1. Закрепить на раме монтажный профиль, а на оконном проеме – деревянные рейки.
2. Установить сэндвич панели в пазы.
3. Вторая сторона пластин закрепляется с помощью F-образного профиля.
4. Между стеной и панелью рекомендуется поместить слой утеплителя, например, минеральной ваты.
5. Вместо нее можно использовать монтажную пену, но нужно аккуратно ее наносить, чтобы панель не выгнуло.

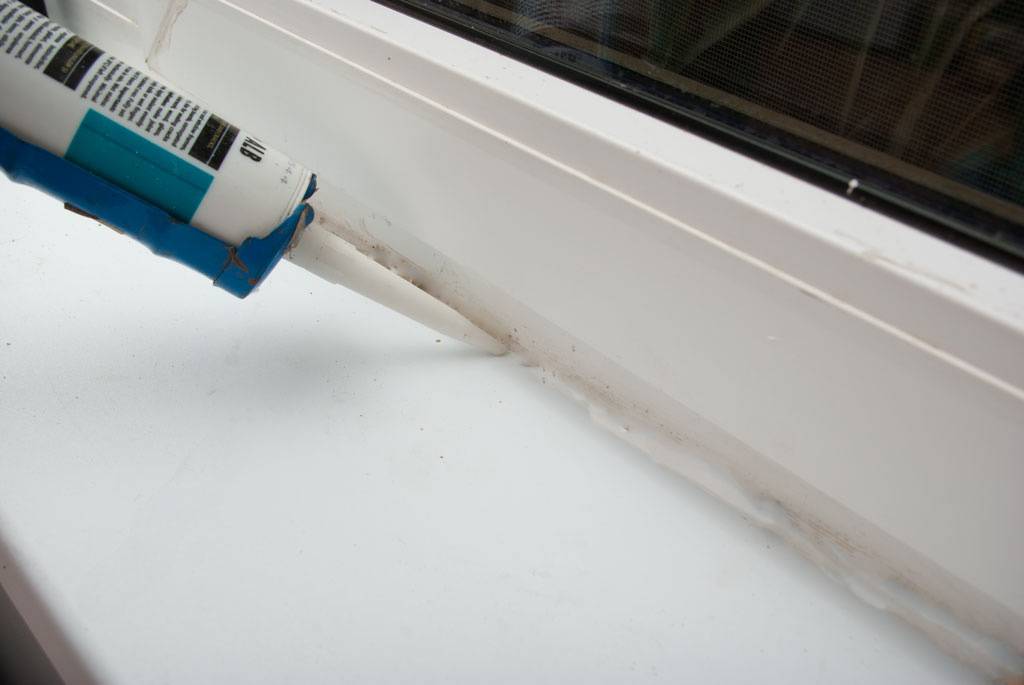

6. Стык между окно и пластиной промазать силиконовым герметиком.
7. Углы панелей можно закрыть декоративным наличником.

Данный способ отделки используется довольно часто, так как сэндвич-панели имеют схожий коэффициент расширения с ПВХ-окнами, из-за чего они не будут продавливать друг друга, а также не появятся неожиданные щели.

Настройка

Настройку окна проводят после установки всех узлов на место. Для подтягивания фурнитуры применяются специальные шестигранные ключи, с помощью которых створки регулируются по высоте, а также силе прижима.

После настройки открытая створка не должна провисать или касаться стен, не издавать лишних звуков при движении, а также плавно поворачиваться. Рекомендуется проверить раму на наличие прогибов, которые могли появится после расширения пены, так как из-за них окно может плохо функционировать или сломаться от излишнего давления.

Установка пластикового окна и его закрепление

Перед монтажом на нижний торец проема крепят подложки. Они могут изготавливаться из дерева или пластика. На них устанавливают всю раму. Опоры остаются, так как удерживают на себе конструкцию окна. Колышками крепят раму по бокам, вбивая их между стеной и профилем. Если ими пренебречь, рама может прогнуться. Для проверки горизонтальности окна применяют обычный водяной уровень, который пригодится для измерений также высоты и ширины.

Рис. 12. Установка ПВХ.

Крепление ПВХ окна через раму

Этот процесс требует использование перфоратора. С его помощью проделывают отверстия в боках проема, от которых зависит, как четко будет установлена окнонная конструкция. Ошибиться здесь нельзя ни в коем случае. Сначала крепится нижняя часть рамы, слева и справа, после чего ставят анкера, но закрепляются они не полностью. После снова следует проверить вертикальное положение окна, и только потом сверлить отверстия вверху профиля.

Когда анкера готовы и уровень соблюден правильно, затягивают крепление. Помните, что анкера не рекомендуется сильно затягивать, чтобы избежать слишком большого напряжения рамы, которая при этом может деформироваться.

Рис. 13. На рисунке показаны различия крепления рамы разными способами.

Крепление ПВХ окна с помощью пластин

Пластины представляют собой специальные крепежи из толстого металла, которые имеют форму ушек. В них предусмотрены отверстия для анкеров. Плечо крепления изгибают таким образом, чтобы оно напоминало ступеньку. Ушки при этом должны оказаться прилегающими к стене. Только в таком случае можно сверлить отверстия под анкера. Аналогично предыдущему способу, рама крепится, начиная с нижнего края, а потом проводится проверка вертикальности и установка верхней части. Обязательно нужно соблюдать уровни.

Рис. 14. Детали для установки окна.

Установка водоотлива

Водоотвод – это специальное отверстия и желобок, по которому вода стекает, не собираясь на стеклопакете и не разрушая его. Для него предусмотрен специальный паз на внешней стороне окна, куда вставляют водоотлив. После этого наносят пену соответственно с технологией монтажа ПВХ. Бывают случаи, когда слив крепят дополнительно шурупами к краю оконной рамы.

Рис. 15. Структура пластикового окна с водоотливом.

Герметизация зазоров

Полиуретановая пена играет роль герметика при устранении зазора между стеной и рамой. Герметик необходим, чтобы обеспечить хорошую теплоизоляцию, без него тепло будет выходить из комнаты. Только при применении данного материала нужно обязательно закрыть его, чтобы не допустить попадание солнечных лучей и сырости, так как пена может быстро прийти в негодность и потерять свои свойства. В качестве защиты выступает гидробарьер. Монтажники часто игнорируют это, а потом владельцы окна не знают, почему от окна исходит холод, и постоянно потеют окна.

Рис. 16. Использование пены убережет окна от сквозняков и запотевания.

Установка подоконника

Подоконник – это обязательная часть окна. Устанавливать его следует после того, как поставили рама. Он должен входить в отверстие между рамой и нижним краем проема и крепиться прочно, не болтаясь. Подоконник должен прислоняться подкладке и прилегать к бокам проема с обеих сторон. Под ним заполняют пространство пеной или раствором.
К раме подоконник крепят саморезами, которые встраиваются с внутренней стороны рамы по краям и в середине.

Рис. 17. Подоконник нужно закреплять прочно.

Демонтаж старого окна или подготовка проема

https://youtube.com/watch?v=kFN3J-XOrHc

Как я уже говорил —  обычно в квартирах и домах пластиковые окна ставят вместо старых деревянных. Демонтировать деревянное окно сравнительно легко. Сначала нужно снять створки со стеклами. Для этого их нужно приподнять и снять с петель. Поднять раму руками часто невозможно, поэтому лучше здесь воспользоваться монтировкой, если вы конечно не Арни Шварцзингер!

Окно без створок выглядит как деревянная рама с вертикальной перекладиной посередине. Эту перекладину следует распилить пополам, чтобы вынимать раму было легче.

Перед снятием раму нужно вынуть подоконник. В многоэтажных домах старые подоконники обычно бывают железобетонными. Их вынуть непросто. Здесь нужна кувалда, с помощью которой подоконник нужно отбить снизу вверх, а затем вытянуть на себя. Если не помогло, то сверлим небольшое углубление и закладываем динамит. Поджигаем фитиль, ждем и старого подоконника как не бывало. Ребята, если че, то я пошутил:), а то мало ли?!

При демонтаже оконного блока нужно сначала расшатать и выломать распиленную вертикальную перекладину. После этого оконная рама вынимается по частям, начиная сверху. Когда демонтаж закончен, нужно очистить оконный проем от строительного мусора и утеплителя. Желательно также убрать мелкий мусор и пыль при помощи щетки по периметру всего оконного проема.

Это то, что касается демонтажа старого окна, но мне пришлось делать оконный проем с нуля. Для этого в стене, в которую скоро прольется дневной свет мне пришлось разметить будущие габариты окна. Обычно сначала делают замеры, но у меня все наоборот — я подгоняю проем под будущее окно:)

При помощи перфоратора выдалбливаю проем (сорри за качество)

Затем я усилил оконный проем металлическими перемычками

 заштукатурил все неровности и проем готов!

Способы фиксирования профиля в оконном проеме

Профиль в оконный проем устанавливается без створок. После того как рама будет выставлена с помощью уровня, выполняется ее крепление к стене.

В качестве крепежных элементов могут использоваться анкерные болты и пластины с зубчиками, дюбеля:

• Под анкерные болты и дюбеля в раме предварительно делаются отверстия с помощью сверл по металлу.
• Пластины размещаются с внешней стороны рамы на распор и крепятся к проему посредством шурупов. При установке окон ПВХ в кирпичном доме под каждый шуруп в кирпиче делается отверстие меньшего размера.

Первый вариант крепления считается более надежным, так как пластиковая рама фиксируется

непосредственно в оконном проеме, а сам крепежный элемент проходит через оконный блок и врезается глубоко в стену. Поэтому оконные конструкции способны выдерживать большие нагрузки.

Под анкерные пластины делаются углубления, что не создаст сложностей, когда будет выполняться отделка откосов. На такой вид крепежа не подходит при больших размерах окон, так как основная доля приходится на монтажную пену.  А также при штукатурке откосов, так как штукатурка на металлических пластинах держаться не будет.

Основными показателями для выбора являются степень расширения, которая указывает, во сколько раз объем пены увеличивается при полном застывании. При заполнении пространства следует учитывать показатель расширения и не заполнять большим количеством. Для работы с баллончиком потребуется специальный пистолет, который может быть одноразовым пластиковым или металлическим для неоднократного применения.

Подготовительные работы

Перед их проведением в первую очередь из помещения, в котором предстоит осуществлять монтаж пластикового окна необходимо убрать мебель и другие предметы, что способны мешать. Все что нет возможности вынести, и может испачкаться, нужно оклеить полиэтиленовой пленкой с использованием малярного скотча. Отделку стен и пола возле оконного проема также не помешает обезопасить посредством указанных материалов, если в комнате их замена в ближайшее время не предвидится.

Подготовка оконного проема

В итоге в месте проема, перед тем как ставить пластиковое окно в обязательном порядке нужно снять краску, а также убрать весь мусор и пыль. Если монтаж совершается в деревянном доме в ранее эксплуатируемую коробку, то требуется до проведения установочных работ состругать ее верхний слой, что за предыдущий период службы подвергся разного рода неблагоприятным воздействиям. Если нет полной уверенности в качестве верхнего покрытия, и имеются опасения, что со временем произойдет отслоение, то лучше выполнить его снятие.

Когда дом не из древесины, то необходимо убедиться в отсутствии выступающих элементов, устранение которых можно выполнить, пользуясь соответствующим ручным или электрическим инструментом, а также выбоин, трещин и щелей в месте проема. При обнаружении участков с наличием таких и подобных повреждений требуется осуществить их выравнивание посредством обыкновенного цементного раствора. В результате необходимо добиться максимальной ровности проема, поскольку это оказывает существенно влияние на легкость дальнейшей установки. По окончании следует убрать весь образовавшийся в ходе подготовительных работ мусор и пыль.

Подготовка пластикового окна

Ее нужно производить в такой последовательности:

Первым делом следует осуществить вытаскивание штифта, который вставлен в верхнюю петлю, благодаря чему удастся добиться отделения створки от рамы

Для этого необходимо выполнить его осторожное поддевание внизу посредством плоскогубцев и отвертки.
Дальше при небольшом совершенном приподнимании требуется осуществить снятие створки с нижней петли. Если предстоит монтаж глухого пластикового окна, то из него следует произвести вынимание стеклопакетов, что чего надо заранее извлечь сначала продольные, а потом поперечные штапики

Для их удаления можно прибегать к использованию ножа или шпателя, острие которых необходимо аккуратно помещать в зазор и неспешно смещать, чтобы избежать повреждения стекла.

Важно! Установить пластиковое окно небольших размеров можно, избежав снятия створок или стеклопакетов, если при его фиксации воспользоваться монтажными пластинами. При наличии возможности лучше исключить нарушение целостности конструкции, оставив ее в первоначальном виде.

1. На следующем этапе требуется под углом прислонить стеклопакет или створку к стене, разместив на ровной поверхности, на которую необходимо предварительно застелить картон или другой мягкий материал.

Обратите внимание! Категорически запрещается размещать стеклопакет или створку плашмя, а также ставить с перекосом, поскольку даже мелкий камешек, что может оказаться под основанием, способен привести к образованию трещин.

1. Далее с наружной стороны рамы следует произвести снятие защитной пленки. Если этого не совершать заблаговременно, то в дальнейшем будет значительно тяжелее и потребуется прибегнуть к применению специальных средств, к примеру, воспользоваться строительным феном.
2. Следом вне зависимости от вида крепежей, посредством которых будет осуществляться фиксация, нужно произвести разметку мест их будущего расположения. Специалисты рекомендуют соблюдать шаг в 40 см или слегка меньше, а в соответствии с нормами расстоянии между ними не должно превышать 70 см. По стандарту от углов и импоста требуется делать отступ в 15 см. При использовании монтажных пластин их надо предварительно перед проведением установочных работ привинтить к раме саморезами. Если в ходе закрепления применяются анкера или протяженные саморезы, то под них требуется делать отверстия. Для этого необходимо пользоваться сверлом по металлу, посредством которого надо осуществлять работы с наружной стороны рамы.

Временами от некоторых специалистов можно услышать о потребности до совершения монтажа пластикового окна производить оклеивание защитной пленки ПСУЛ, но при этом нередко люди, которые устанавливают его своими руками самостоятельно, сталкиваются с неудобствами и утверждают, что благоразумнее выполнять ее фиксацию по завершении процесса.

Выводы

Теперь вам известно, как устанавливаются пластиковые окна, поэтому можно смело приступать к работе. Финальную проверку всех элементов можно проводить только через 24 часа после окончания монтажа (тогда пена уже «схватится»).

Описанная технология вполне применима и к остеклению балкона, хотя и там есть свои нюансы – такие, к примеру, как установка парапета для создания перегородки.
