Как сделать перемычки для газобетонных блоков своими руками из уголка: размеры

Общие требования к межкомнатным стенам в доме

После того, как были уложены несущие стены, перемычки и перекрытия, строители начинают думать о кладке перегородок, запланированных по проекту. Прежде всего, они делают разметку на полу, стенах и потолке, в соответствии с задуманным чертежом, не забывая про основные требования к газобетонным перегородкам:

Прочность конструкции. Выполняется таким образом, чтобы выдерживать механические и внешние факторные воздействия в помещении, и к ней можно было приделать элементы крепежа.
Небольшой вес. По проекту ограждение планируется без дополнительных (лишних) нагрузок.
Достаточная звукоизоляция. Межкомнатные перегородки должны соответствовать требованиям – 43 ДБ. В многоквартирных домах этот индекс равен 52 ДБ.
Толщина. Несмотря на то, что перегородочный ячеистый материал встречается разной толщины, самый оптимальны размер – 100-175 мм. Представленный показатель обладает достаточной прочностью и звукоизоляцией.
Экологичность. Конструкцию создают из экологически чистого материала, отличающегося безопасностью, благодаря минеральному составу.
Пожаробезопасность. Перегородка должна исключать возгорание. Минимальный предел огнестойкости газоблоков – 0,25 часа.
Наличие сертификата качества. Материалы, использующиеся в работе, должны иметь отметки о качестве и маркировку, предоставленную производителем.
Плотность материала от D500 до D700. Данное требование указывает на качественные характеристики материала, согласно которым, чем выше D, тем крепче будет перегородка.

Если владелец дома желает завершить строительство как можно быстрее, то специалисты советуют использовать для работы крупногабаритные изделия, с размерами по длине и ширине – 750х625 мм.

Для межкомнатных перегородок эти блоки – самый лучший вариант.

По общепринятым стандартам перегородочные конструкции находятся в прямой зависимости от высоты (h). Так, например, при h 2,5 м – применяют блок с толщиной 75 мм; при h 3 м – 100 мм; при h 3-5 м – 200 мм.

Строительный процесс – возводим стены

А теперь, как и обещали, инструкция возведения наружных стен с учетом всех факторов, воздействующих на материал:

Для начала необходимо подготовить фундамент к работам: очистить от пыли и грязи, выровнять, если существуют неровности.
После, подсчитать необходимое количество материалов: пеноблоков и клеевого раствора. Чтобы вам было проще ориентироваться, в одном кубическом метре около 30 блоков размерами 200х300х600 мм (мы их выбрали, чтобы толщина стен была 300 мм). Расчет клея можно брать примерным – около 30 кг на 1 м3 стены, поэтому главное – узнать общую площадь возводимых стен.

Над проемами обязательно устанавливаются крупногабаритные железобетонные блоки

Когда все материалы и инструменты на месте, можно начинать заготавливать раствор, если вы, конечно, не купили готовую смесь.
Первоначально клей наносится на поверхность пеноблока, который кладется на фундамент или плиту перекрытия.
Перед тем, как ляжет соседний блок, хорошенько клеем промазывается торец, чтобы между изделиями не было пустотных щелей.

Используйте зубчатый шпатель, как показано на фото

Чтобы устранить лишний клей из-под пенобетона, следует по нему постучать киянкой.
Второй ряд выкладывается со сдвигом материалов, чтобы вертикальные стыки не совпадали, для этого необходимо распилить один блок пополам и начать укладку с половинки.

Есть блоки, у которых на горизонтальной поверхности есть выемка для раствора – повышается сцепление, либо такую выему можно сделать самому

Так как пенобетонные изделия легко обрабатываются, никаких проблем с проделыванием отверстий для оконных и дверных проемов у вас не должно возникнуть.

Теперь осталось отделать и утеплить фасад пеноблочного дома:

Для отделки кирпичом следует в пенобетонной стене, между блоками, закрепить несколько прутьев тонкой арматуры, это необходимо для того, чтобы соединить внутреннюю стену с кирпичной кладкой. Однако прежде требуется при помощи тарельчатых гвоздей установить пенополистирольные плиты.
Если же вы используете только штукатурку, то первоначально, поверх готовой стены, следует закрепить армирующую сетку. Потом необходимо нанести толстый слой теплоизоляционной штукатурки, чтобы она скрыла под собой сетку. Финишный слой – декоративная отделка, защищающая внутренний слой от ультрафиолета и влажности.

Первый слой штукатурки необязательно выравнивать в ноль

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Вспомогательные инструменты

Кроме обязательных инструментов, для проведения строительных работ хорошего качества, и облегчения проведения кладки, используются специальные вспомогательные инструменты.

Таблица знакомит с некоторыми из них:

Наименование инструмента
Особенности

Строительный уровень
Очень важно во время кладки, особенно первого ряда, следить за горизонтальностью поверхности, чтобы она была по ровной линии. Для этого применяется строительный уровень любого типа

Лучше всего приобрести лазерный инструмент, который имеет большую точность, показывает горизонтальность поверхностей, диагоналей и углов.

Шпатель
Шпатель — это тонкая металлическая лопатка из стального листа малой толщины, которая во время работы подвергается минимальной деформации. Инструментом легко наносить состав на поверхность тонким слоем, затирать сколы, швы между блоками, зачищать небольшие выступы, в труднодоступных местах выравнивать углы.

Угольник
Функция угольника — нанесение ровных кромок на блоке перед резкой, по которым они будут распиливаться. В составе угольника — основание, линейка с метрической и дюймовой шкалой.

Шнур
Наряду со строительным уровнем — это важное приспособление в процессе кладки блоков. Шнур служит для контроля стен на ровность, отсутствие перекосов, чтобы не было проблем в дальнейшем. Шнуром проверяется вертикальные и горизонтальные поверхности кладки.

Молоток
Помимо киянки нужен и обычный металлический молоток, для выравнивания вертикального ряда. Но работать с ним нужно аккуратно, не допуская разрушения материала.

Внутренние перегородки из пенобетона

Внутренняя перегородка из пеноблоков

Выполненные из пеноблоков внутренние перегородки в помещениях не только гораздо дешевле, чем перегородки из гипсокартонных листов или металлического профиля.

Данные межкомнатные перегородки из пеноблоков обеспечивают:

прекрасную термоизоляцию;
шумоизоляцию в помещении;
надежность и прочность конструкции.

Для возведения межкомнатных перегородок чаще всего используют пеноблоки толщиной семьдесят пять или сто с плотностью материала – пятьсот. Этого вполне достаточно для надежной и прочной конструкции.

При кладке внутренних перегородок из пеноблоков используют несколько вариантов стыковки перегородки с наружной стеной постройки:

перегородочный блок устанавливается на полную глубину блока наружной стены;
перегородочный блок вмонтирован в блок наружной стены на глубину 15 сантиметров;
установка с касанием, без соединения между собой стеновых и перегородочных блоков.

Из вышесказанного можно сделать вывод, что возведение стены из пеноблока под силу человеку, малознакомому с проведением строительных работ. Главное придерживаться строительной технологии при работе с пеноблоками и результат не разочарует.

4 этап – Кладка стен из газобетона своими руками

Рассмотрим последовательность работ в виде пошаговой инструкции.

Специфика кладки газобетонных блоков заключается в том, что они более легкие, а значит, не будут выдавливать раствор

Именно поэтому, основное внимание при укладке следует уделять толщине шва. А после выкладывания каждого ряда проверять качество кладки уровнем и выравнивать (подгонять) с помощью рубанка или терки

На что кладут газобетонные блоки

На практике используются два состава: клей и классическая цементно-песчанная смесь. Но, недавно появился третий вариант – новый материал, полиуретановый клей в баллонах (клеящая пена для ячеистобетонных блоков).

Предпочтительно использовать для кладки газоблоков специальный клей. Он обладает несколькими преимуществами перед раствором: возможность сделать более тонкий слой (снизить площадь теплопотерь), упростить замес клея, сделать шов визуально более аккуратным. Более детально об этом можно почитать в книге А.С. Горшкова «Влияние растворных швов кладки на параметры теплотехнической однородности стен из газобетона»

Отдельно нужно сказать о том, как правильно нанести клей на газоблок, чтобы избежать его выдавливания.

Как правильно класть газобетонные блоки

Клеевая смесь консистенции густой сметаны наносится на предварительно смоченную горизонтальную поверхность кладки стены из газобетонных блоков с помощью шпателя, мастерка или каретки. Затем кладочная смесь равняется зубчатым шпателем, который имеет ширину равную ширине блока. Если газоблок имеет систему монтажа паз-гребень этого достаточно. Если блок газобетона обычный – клей наносится также и на вертикальную поверхность кладки.

Далее, на раствор, устанавливается блок. Его нужно уложить правильно, проверить точность установки уровнем. Если блок имеет захваты для рук, следует залить установить блок, залить водой место соединения и затем заполнить клеевой смесью. При необходимости блок можно скорректировать путем постукивания с использованием резинового молотка.

Примечание. Летом кладка защищается путем накрывания пленкой. Таким образом, уменьшается скорость высыхания раствора и обеспечивается равномерность его затвердевания.

Класть блоки можно при температуре не ниже – 5°С (с применением зимнего клея) и не ниже 0°С (с использованием летнего клея или бетонного раствора).

Обратите внимание. Корректировать блоки можно в течении от 5 до 15 мин после укладки (зависит от рекомендаций производителя) по истечению этого периода блок нужно будет только выбивать и заново приклеить

Технология кладки газобетонных блоков своими руками

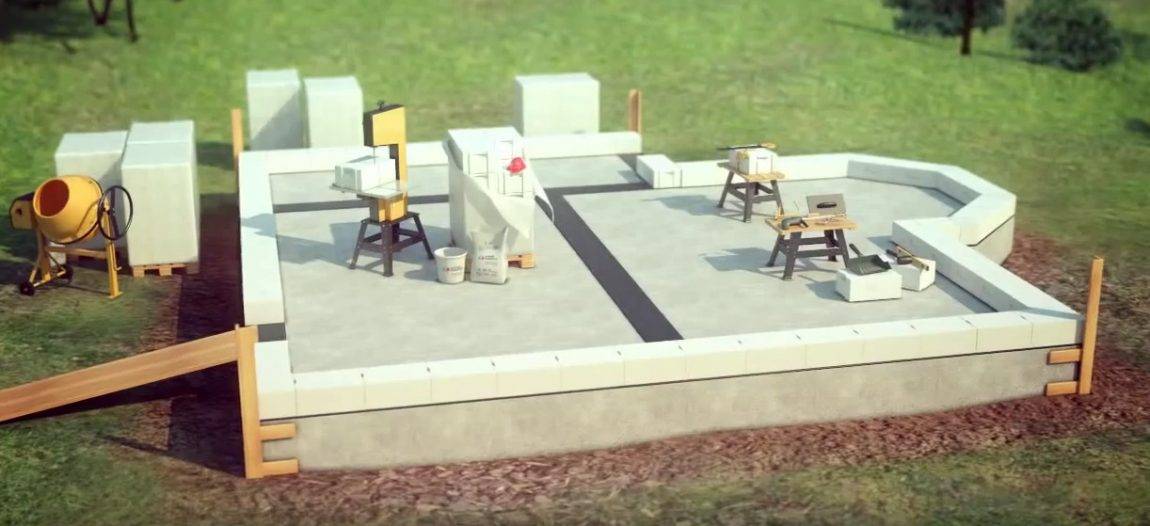

Кладка первого ряда газобетона

Начинается с подготовки основания. Первый ряд газоблоков укладывают на слой гидроизоляции и проверяют на горизонтальность. Именно поэтому для кладки первого ряда всегда используется цементно-песчанный раствор, даже если кладка будет на клей или пену. Цементный раствор менее требователен к поверхности и позволяет скомпенсировать ее неровности. При этом поверхность нужно очистить от загрязнений. Увлажнять поверхность перед началом монтажа первого ряда нет необходимости.

Примечание. Если в процессе установки газобетонных блоков излишки смеси выступают из швов, им дают застыть и только потом удаляют шпателем.

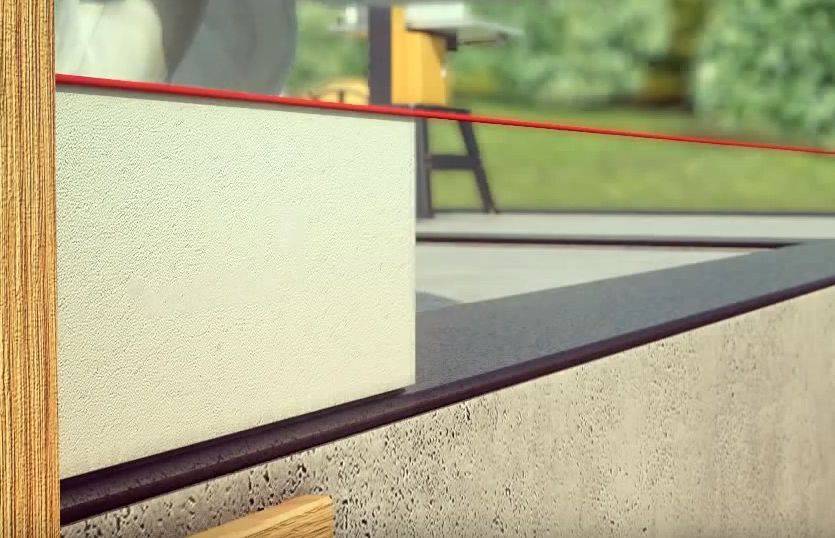

Установка блоков начинается с углов, между которыми натягивает веревка – маячок. Хорошо, когда есть нивелир, а если нет, то веревка – классика. Она будет служить направляющим ориентиром для правильной кладки. Чтобы избежать провисания шнура можно установить дополнительные промежуточные маячки. Естественно, обеспечить идеальную горизонталь будет сложно, но разница в высоте между углами не должна превышать 30 мм.

Примечание. Рекомендуется устанавливать первый газоблок с навесом в 50 мм. над цоколем.

По ходу выполнения работы может возникнуть надобность в доборных блоках из газобетона – частях блока. Их легко нарезать ручной пилой или болгаркой

Обратите внимание, работа по выпиливанию очень пыльная

При этом длина подрезанных блоков, установленных по углам не должна быть меньше 115 мм.

После того, как уложен первый ряд, его проверяют уровнем и выравнивают. Укладка первого ряда газобетонных блоков самая сложная, но, если правильно сделать – упрощается дальнейшая работа.

Примечание. После кладки первого ряда нужно прекратить работу на 3-4 часа. За это время подсохнет цементная смесь между фундаментом/цоколем и первым рядом газобетонных блоков.

Стройка дома из пеноблоков – достоинства и слабые стороны

Планируя из пеноблоков дом построить, внимательно изучите положительные стороны и недостатки пористого стройматериала. Главные преимущества пеноблочного материала:

уменьшенная теплопроводность. Она способствует поддержанию благоприятной температуры в жилом помещении, а также снижает затраты на отопление;
небольшая масса изделий при увеличенных габаритах. Это позволяет самостоятельно выполнять работы и значительно сократить строительный цикл;
доступная цена изделий. Использование недорогого стройматериала позволяет значительно удешевить общую смету на постройку здания из пенобетона;
негорючесть. Применение пенобетонных блоков, стойких к воздействию открытого огня, повышает пожарную безопасность строения;
длительный период эксплуатации. Пористый материал не растрескивается в результате замораживания, длительное время сохраняет целостность;
легкость механической обработки. Пенобетон отличается податливостью, благодаря которой легко выполнять отверстия и корректировать размеры;

Итоговая конструкция отличается надежностью, прочностью и долговечностью, а стоимость постройки будет вполне бюджетной

безвредность материала для здоровья. В составе пенобетона отсутствуют вредные ингредиенты;
эффективное поглощение шумов. Структура пористого бетона препятствует проникновению внутрь помещения посторонних звуков;
достаточная для возведения жилых домов прочность. Прочностные свойства допускают строительство из пенобетона домов высотой до 9 м;
повышенная шероховатость поверхности пенобетона. Декоративные штукатурки и отделочные покрытия хорошо держатся на пористых блоках.

Стены пеноблочного здания не оказывают повышенной нагрузки на фундамент, а в процессе строительства нет необходимости использовать специальную грузоподъемную технику.

Несмотря на достоинства материала, пеноблочные строения имеют слабые стороны:

Его способность держать тепло, позволяет использовать материал для возведения домов в местах с неустойчивым климатом

Как сделать дом из пенобетона – рекомендации по строительству коробки

Возведение стен из пенобетона производите, соблюдая последовательность операций:

Уложите пеноблоки в угловых зонах основания, натяните между ними шнур.
Произведите укладку базового ряда на клей, проверяя горизонтальность.
Вырежьте в верхней плоскости нижнего ряда паз.
Очистите его от пыли и мусора, уложите арматурный пруток диаметром 10 мм.
Нанесите на поверхность связующий состав, обеспечив полное заполнение паза.
Уложите 4 уровня пенобетонной кладки, соблюдая технологию монтажа блоков.
Произведите армирование пеноблочной кладки на следующем уровне.
Продолжайте монтаж пеноблоков, армируя их с интервалом в 4-5 рядов.
Сформируйте проемы для дверей и окон, усильте их стальными перемычками.
Соберите опалубку для заливки армопояса на последнем ярусе кладки.
Свяжите арматурный каркас вязальной проволокой, поместите его в опалубку.
Забетонируйте армопояс для перекрытия, спланируйте верхнюю плоскость.

Теперь, когда стены из пенобетона возведены, остается соорудить крышу.
Дом из пеноблока – строим крышу

Для сооружения крыши дома необходимо выполнить следующие работы:

Установить стропильные брусья.
Выполнить обрешетку.
Уложить изоляционный материал.
Произвести монтаж кровли.

Обустройство дверных и оконных проемов

Перегородка не выполняет несущую функцию, поэтому установка железобетонных перемычек необязательна. В зависимости от ширины проема подбирается метод его перекрытия. Расстояние 80 см и меньше допускает использование блоков из газобетона длиной 60 см. В проеме устраивается временная поддержка из доски. Два камня устанавливаются над проемом, обеспечивая расположения шва посередине. Кладка следующих рядов ведется обычным способом. После высыхания клея доску убирают.

С широкими проемами процесс устройства перемычки требует армирования. Оно выполняется несколькими способами: укладывание металлических швеллеров, выступающих за проем на 50 см, установка U-блоков из газобетона. Во втором случае внутрь лотка укладывают каркас из арматуры и заливают бетоном.

Варианты монтажа

Существует несколько способов обустройства балок. Технологии отличаются используемыми материалами и последующими эксплуатационными характеристиками.

U-образными блоками

Если рассматриваете вопрос, как сделать перемычку над окнами в доме, построенном из газобетона самостоятельно, в одиночку – этот вариант будет для вас лучшим. Принцип заключается в обустройстве так называемой несъёмной опалубки. U-блоки по своим габаритам повторяют стеновые, потому проблем с их монтажом не возникает. Это сборные конструкции, внутри которых устроен лоток. В него помещается пояс из металлической арматуры, заливаемый бетоном. Устанавливаются на обычный клей для газобетона.

Технология установки:

На уровне последнего ряда кладки собирается прочный помост. Что для этого используется – роли не имеет (металл, дерево). Это временная конструкция, которая будет демонтирована после полного твердения бетона.
Балка выкладывается U-образными блоками, с учётом необходимых напусков на стену.
Утолщённая перегородка опалубки устанавливается в направлении улицы. С внутренней стороны укладывается минеральная вата.
Внутри получившейся опалубки собирается каркас из арматуры. 2 продольно расположенных стержня D 10-16 мм, связанных между собой 6-мм. прутками с шагом 400-500 мм.
Полость заливается мелкозернистым бетоном, марки не менее М 200.
Демонтаж подпорок происходит не ранее, чем через 2,5 недели. В зависимости от погодных и климатических условий, влияющих на срок твердения бетона.

Армированными перемычками

Принцип обустройства оконных проёмов с использованием армированных перемычек заводского производства заключается в установке бруса нужных размеров. Изготавливаются они по принципу, описанному ранее. Разница лишь в том, что вместо обычного бетона здесь используется газобетон плотностью 500кг/м³ и классом по прочности на сжатие В 2,5. Это условие становится причиной снижения веса изделия. Арматурный каркас собран из прутьев, покрытых специальным антикоррозийным покрытием.

Размеры перемычек подбираются индивидуально, в зависимости от конструктивных особенностей проёма.

Длина, мм.	Ширина, мм.	Высота, мм.	Масса, кг.
1 100	100, 125, 150, 175, 200, 250, 300.	250	18-45
1 300	100, 125, 150, 175, 200, 250, 300.	250	21-64
1 500	100, 125, 150, 175, 200, 250, 300.	250	24-73
1 750	100, 125, 150, 175, 200, 250, 300.	250	28-85
2 000	100, 125, 150, 175, 200, 250, 300.	250	32-97
2 250	100, 125, 150, 175, 200, 250, 300.	250	37-109
2 500	100, 125, 150, 175, 200, 250, 300.	250	51-101
2 750	100, 125, 150, 175, 200, 250, 300.	250	56-132
3 000	100, 125, 150, 175, 200, 250, 300.	250	57-144
3 250	100, 125, 150, 175, 200, 250, 300.	250	58-156

Количество брусков подбирается с учетом ширины проёма, толщины кладки и высоты используемых блоков. Для достижения искомой величины допускается комбинирование двух элементов. Например, на стенах, толщиной 450 мм, используются 2 бруска шириной 150 и 300 мм.

Мнение эксперта Виталий Кудряшов строитель, начинающий автор

Задать вопрос

Важное преимущество газобетонных перемычек заключается в небольшом весе, возможности лёгкого и быстрого монтажа и исключению образования «мостиков холода»

Уголками или арматурными стержнями

Третий способ устройства перекрытия — уголок для газобетона. Берётся ровнополочный профиль с размерами сторон не менее 75 мм. При длине балки превышающей 2 м. применяется угол большего размера (не менее 100 м).

Укладывается двумя способами:

Врезанием сторон уголка в центральную часть блока или на расстояние не менее 1/3 от наружной стороны.
Установкой по краям блока.

Некоторые нюансы монтажа:

Если требуется ровная поверхность стены, профиль утапливается в блок. Для этого газобетон подрезается на толщину металла.
Обеспечить надёжное крепление уголков лучше всего сварив их между собой.
Перед установкой поверхность металл очищается от элементов коррозии, отслаивающейся краски. Обрабатывается грунтовкой и красится.
Глубина опирания уголка на стену из газобетона – не меньше 250 мм.

Недостаток в применении железных уголков в качестве балок, заключается в «мостике холода», который вы создадите, сварив их между собой.
