Установка газового котла в частном доме требования: последовательность проведения работ по установке газовых котлов

Требование к помещению

Особые требования предъявляются и к помещению, где газовое оборудование будет установлено (котельной, или топочной). Эти требования достаточно строги

Но их невыполнение приведет к штрафным санкциям со стороны проверяющих органов, а соблюдение поможет предотвратить несчастные случаи, ведь газ – это взрывоопасное, горючее вещество, с которым нужно обращаться очень осторожно

Газовый котел может быть установлен в чулане, кухне, подвале или специальной пристройке, оборудованной вентиляцией и вытяжкой. При этом категорически запрещается монтировать газовое оборудование в туалете, ванной и жилых комнатах. Остальные требования зависят от типа котла.

Так, маломощный одноконтурный котел (до 60 кВт) разрешается устанавливать в любом помещении дома, кроме вышеперечисленных. Двухконтурные котлы нельзя устанавливать на кухне.

Если общая мощность оборудования находится в пределах 150 кВт, то помещение, где оно будет монтироваться, может располагаться на любом этаже дома. Установка в частном доме более мощных газовых котлов и оборудования (150-350 кВт) допускается только на первом и цокольном этажах.

Кроме этого, правила установки газового котла регламентируют размеры помещения котельной: 0,2 м3 на 1 кВт мощности оборудования при высоте потолков от 2,5 м, но не менее 15 м3 общего объема.

Стены должны иметь предел огнестойкости не менее 0,75 ч. Недопустим монтаж фальшпола и фальшпотолка. Ко всем приборам и вспомогательному оборудованию необходимо обеспечить удобный доступ для наладки, регулирования и обслуживания.

Также в котельную обязательно должен попадать естественный свет. Для этого в помещении необходимо сделать окно из расчета 0,03 м2 площади проема на 1 м3 объема котельной. В окне обязательно должна быть форточка.

Существуют определенные требования к ширине двери, ведущей в котельную – минимум 80 см

Обратите внимание, имеется в виду ширина именно дверного полотна, а не проема!. Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой

Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт

Кроме этого, необходимо оставить небольшой зазор в нижней части двери или оснастить ее вентиляционной решеткой. Также вентиляционную решетку можно сделать в стене, смежной с соседней комнатой. Сечение вентиляционной продушины рассчитывается исходя из мощности котла: 8 см2 на 1 кВт.

Если газовый котел устанавливается в цокольном этаже или подвале, помещение котельной должно быть оборудовано дополнительным выходом на улицу. Если газовый котел размещается в пристройке, она должна располагаться возле глухой стены жилого дома, на расстоянии не более 4 м до ближайшего окна, на высоте 8 м от окна до перекрытия (СНиП 41-01-2003 и МДС 41-2.2000).

Разработка и утверждение проекта

Монтажные работы без проекта, разрешающего установку отопительного котла, запрещены. Прежде всего, это связано с высокой степенью опасности проводимых работ и дальнейшей эксплуатации оборудования.

При составлении проектной документации учитываются особенности помещения. В ней должны быть соблюдены все требования, прописанные в технических условиях. Кроме того, в проекте указывается чертеж прокладки газоснабжающих коммуникаций:

• в частных домах — по всему участку до входной двери в жилом строении;
• в квартирах — от входной двери до пункта подключения котла к газовой сети.

Составлением такой документации могут заниматься только уполномоченные лица, которые получили лицензию на подобные работы и несут ответственность за все расчеты. Собственникам помещений запрещено что-либо править и вносить корректировки на свое усмотрение. Подготовленные документы по проекту впоследствии направляются на согласование. Этим вопросом занимается технический отдел по газоснабжению. Рассмотрение может занять от нескольких дней до нескольких месяцев в зависимости от сложности чертежей и особенностей помещения.

Вместе с проектом, по которому будет устанавливаться котельное оборудование, на согласование необходимо предоставить:

• технический паспорт агрегата;
• инструкцию по установке и эксплуатации;
• сертификаты, подтверждающие соответствие котла санитарным и техническим нормам;
• подтверждение о проведении экспертизы котла, выявляющей его соответствие нормам безопасности.

Все эти документы покупатель получает при приобретении оборудования

Если добиться положительного решения на установку не удалось, необходимо обратить внимание на причину отказа. Специалисты, рассматривающие проект, обязаны перечислить действия, выполнение которых впоследствии позволит получить разрешение. Как только документы утверждены, можно переходить к монтажным работам

Как только документы утверждены, можно переходить к монтажным работам.

Подключение к газовой магистрали

Процесс подключения газовго котла к газопроводу должен осуществляться исключительно квалифицированными специалистами из газовой службы или другой организации имеющей лицензию на проведение данного вида работ. Самостоятельное присоединение к газовой магистрали незаконно и в лучшем случае грозит владельцу помещения немалым штрафом, а в худшем может привести к трагедии.

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Газовые котлы, зачастую, используют для отопления загородных и частных домов, дач, владельцы которых, из-за некачественного электроснабжения периферии, часто сталкиваются с перепадами в сети электроэнергии. Подобные перепады негативно сказываются на работе отопительных котлов, значительно сокращая срок их эксплуатации. Поэтому колебания напряжения в сети необходимо исключать. Помочь в этом могут специальные приборы – стабилизаторы. Какими бывают стабилизаторы для газового отопительного котла и как подобрать прибор – читайте ниже.

Преимущества отдельной котельной

Если в доме мало свободного места, то с соблюдением всех правил и требований котёл можно поставить и на кухне. Но гораздо удобней его эксплуатировать в том случае, если для него выделено отдельное помещение.

Во-первых, повышается уровень безопасности. Гораздо ниже вероятность того, что при утечке газ достигнет жилых помещений. Во-вторых, гораздо удобней обслуживать и модернизировать оборудование, если оно не заставлено всевозможными кухонными предметами.

В отдельной котельной можно установить мощный напольный отопительный котёл. Это целесообразно, если площадь дома ‒ порядка 200 м2. В этом же помещении можно установить большой бойлер на 150 л для системы горячего водоснабжения.

Для повышения безопасности помещение, в котором размещено газовое оборудование, снабжается автоматическими газоанализаторами по метану и оксиду углерода (угарному газу) и сигнализаторами. Системы дымоудаления выполняются в полном соответствии с правилами противопожарной безопасности.

Теплогенераторная не должна размещаться смежно с жилыми помещениями дома.

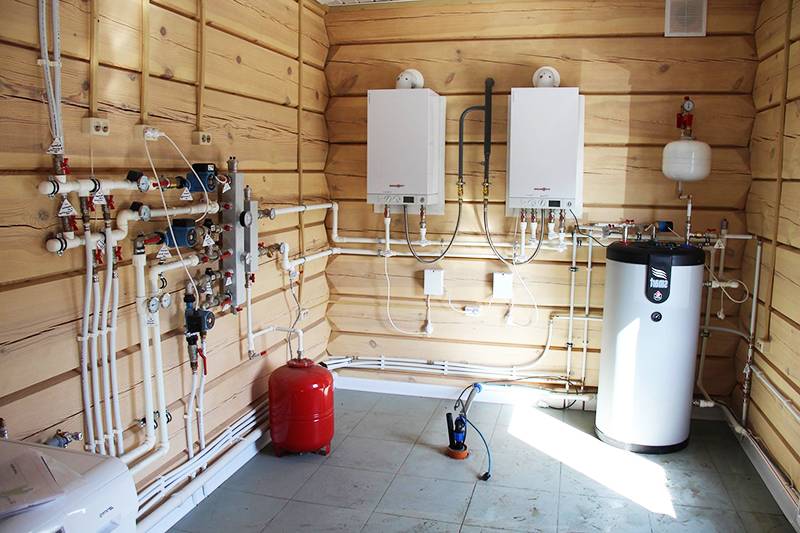

ФОТО: avtonomnoeteplo.ruКотельная в отдельном помещении

Правила и требования

Установка в доме газового оборудования – это сложная и ответственная инженерная работа. Выполнять её нужно грамотно и аккуратно. Главный критерий качества выполнения работы – это полная безопасность эксплуатации системы. Недопустимы никакие, даже малейшие, утечки газа, грозящие взрывом или отравлением. Газовая конструкция в доме состоит из системы газоснабжения и собственно котла. Они работают совместно с системами водоснабжения, теплоснабжения и вентиляции. Именно вентиляция наиболее ответственна за безопасность работы всего комплекса. Даже если хозяевам или автоматике безопасности не удастся вовремя отследить аварийную протечку газа, хорошая вентиляция понизит его содержание в окружающем воздухе ниже опасного уровня. Но всё равно утечки газа через некачественные соединения допускать нельзя.

Поэтому первое требование, которое необходимо выполнить при проектировании газификации дома, относится к помещению, в котором будет размещён котёл.

Требования к помещениям, в которых предполагается размещать газовое оборудование, собраны в документах СП62.13330.2011* с изменениями № 1, 2, СП 60.13330.2012, СП 281.1325800.2016, СП 31-106-2002, ГОСТ Р 58095.0-2018 и других.

Газовые котлы монтируются в отдельных помещениях, называемых теплогенераторными, находящихся на первых или подвальных этажах жилого дома. Размещать их выше первого этажа не рекомендуется. Габариты помещения тоже регламентируются: высота ‒ не менее 2,2 м, свободный проход ‒ не менее 0,7 м, объём помещения ‒ не менее 8 м3.

Если котёл предполагается только для системы отопления дома, то он может быть одноконтурным, если задумана система горячего водоснабжения, то ставят двухконтурный котёл.

Вытяжная вентиляция должна обеспечивать трёхкратный объём вытяжки, приточная ‒ такой же объём поступающего свежего воздуха. Вытяжка организуется естественная, приток ‒ через регулируемые клапаны в окнах, подрезы в дверях или решётки. В теплогенераторном помещении обязательно наличие окна, площадь которого рассчитывается из условия 0,03 м2 на 1 м3 объёма помещения.

ФОТО: avatars.mds.yandex.netРазмещение сантехнической арматуры водогрейного газового котла

Установка котла

Монтаж любого газового оборудования выполняется мастером-газовиком, самостоятельная его установка строго запрещена. Схему установки котла производитель прикладывает к документации отопительного прибора, и она пригодится мастеру по монтажу.

Оборудование котельной дома потребует вмешательства опытных специалистов

1. При установке агрегата в котельной нужно правильно устроить полы. Они должны быть выполнены из негорючего материала и иметь слив для воды. Он необходим для отбора теплоносителя из контура отопления в случае аварийной ситуации.
2. Монтаж газового оборудования не производится при минусовой температуре, она должна составлять не менее пяти градусов тепла. Но и при слишком высокой температуре устанавливать оборудование небезопасно, поэтому она не должна превышать 35 градусов.
3. На стене по уровню делается отметка для кронштейна, на который затем будет подвешен котел.
4. Если устанавливают двухконтурный газовый прибор, то на трубу обратки ставится сетчатый фильтр. Он необходим для того, чтобы теплообменник долго оставался чистым. С двух сторон фильтра и на патрубки котла ставятся шаровые краны.
5. Подключая котел к газоснабжающей магистрали, перед ним устанавливают счетчик для газа, специальный газовый кран, сигнализатор загазованности и термозапорный клапан.
6. Розетка, в которую будет подключаться котел, если он энергозависим, обязательно должна иметь заземление.
7. Когда патрубки котла подсоединены к водопроводу и газоснабжению, систему нужно заполнить водой. Это делается медленно, чтобы в будущем теплоносителе не застаивался воздух — у него будет возможность уйти из контура по воздухоотводным приспособлениям. На период заполнения системы котел нужно отключить от электропитания.
8. Перед тем, как запустить котел, нужно обязательно проверить соединения газовых труб на утечку газа. Это сделать очень просто — нужно сбить густую пену из любого моющего средства и с помощью губки нанести ее на соединительные элементы. Если присутствует утечка, то обязательно надуется мыльный пузырь, а если труба присоединена герметично, пена будет постепенно оседать. Только после всех этих манипуляций можно запускать работу системы, подключив ее к электроснабжению.

Как законно перенести газовый котел

Все работы проводят согласно нормативным правилам и документам. Чтобы не нарушить закон, соблюдают последовательность действий:

1. В газовой службе получают разрешение на переоборудование и перенос труб.
2. Сотрудники организации создают проект, учитывая новое расположение коммуникаций, газовых приборов и котла.
3. Нанимают мастеров из фирмы, у которой есть лицензия на работу с газовыми устройствами. Сотрудники переносят котел, устанавливают оборудование и проверяют работу системы. Все мероприятия проводятся согласно новому проекту, учитывая нормативы и правила.
4. Фирма, выполняющая работы по переносу оборудования, составляет акт. Документ предоставляют в газовую службу, где регистрируют установленные приборы и выдают разрешение на эксплуатацию.

При перепланировке комнат в квартире либо частном доме изначально делают новый техпаспорт. На основании документа разрабатывают проект газификации.

Пожарная безопасность

Территория топочной должна содержаться в чистоте, внутри помещения должно иметься достаточное искусственное освещение, чтобы хорошо осветить рабочие и общественные места. В таких помещениях запрещается хранение любых огнеопасных материалов. При замерзании труб отогревать их разрешается только паром или горячей водой. Применение открытого пламени запрещено.

Особые требования предъявляются к эксплуатации и содержанию дымовентиляционных систем, они должны проверяться и чистится с периодичностью:

• Ежегодно в августе – очистка дымовых каналов от сажевых загрязнений, проверка тяги.
• Ежеквартально — очистка кирпичных дымоходов.
• Ежегодно осматривают на целостность вентиляционных каналов.

Входные двери топочной должны открываться наружу. Окна — обязаны иметь легко удаляемые пакеты. На входе газопровода в топочной устанавливают защитный электромагнитный клапан, пожарную сигнализацию и датчики загазованности помещений.

Порядок замены устаревшего котла

Газовое оборудование считается устройством повышенной опасности.

Поэтому все работы, по установке и обслуживанию газовых приборов тоже относятся к работам с повышенной опасностью. Существующие правила однозначно отвечают на вопрос — как заменить газовый котел в частном доме — запрещено производить монтаж или замену котельного оборудования самостоятельно. Монтажом котлов вправе заниматься только специальные органы (горгаз, райгаз, облгаз) через предприятия, которые имеют лицензию на подобные работы.

Чтобы приступить к замене котла, нужно проделать следующие действия:

1. Написать заявление в газовую службу для получения разрешения на замену котла. Нужно знать, что при замене старого котла на аналогичный не нужно создавать новый проект, но если произошли изменения — котел другого типа, меняется место расположения или схема подвода газа, то проект создается новый.
2. После получения ответа нужно сдать строительный паспорт в газовую службу. Собрать и сдать акты проверки ДВК, а если будет устанавливаться импортный котел — сертификат соответствия.

Какие документы нужны при замене газового котла

Перед заменой газового котла необходимо собрать множество документов и получить разрешения на проведение таких работ.

Вам понадобятся следующие документы:

• Если оборудования зарубежных производителей, то нужно предоставить сертификат с соответствием нашим нормам безопасности;
• Если котел двухконтурный, то необходимо иметь санитарно-гигиеническое заключение для подачи горячей воды для бытовых нужд. Обычно такой документ предоставляется сразу вместе с гарантийным талоном;
• Документ о проверки вентиляционных и дымовых каналов;
• Договор на гарантию минимум 1 год, который заключен с сервисной компанией;
• Документ с результатами подключения оборудования к инженерным сетям.
•  Акт по скрытым работам при устройстве коаксиального дымохода через стену;
• Проект с изменениями. Главное условие: новый котел должен быть узаконенным.

Собрать все документы вы обязаны самостоятельно. Если у вас нет такой возможности, то вы можете обратиться в специальную монтажную компанию. Но в таком случае необходимо рассчитать дополнительные расходы.

Нужен ли новый проект при замене газового котла

В проекте оговаривается модель, тип и мощность отопительного агрегата. Помимо этого, у каждого котла есть свой порядковый номер, указанный в техпаспорте и занесенный в проектную документацию. Поэтому, при замене потребуется изготовить новый проект с указанием новых данных.

Надо заново пройти следующие этапы оформления:

• Получить технические условия на замену газового котла. На этом этапе в газораспределяющей компании могут изменить производительность агрегата, исходя из фактической жилой площади дома.
• Сделать новый проект.
• Получить согласование, предоставив проект газораспределения, ТУ, результаты проверки дымоходного канала.
• Произвести замену старого агрегата на новый.

При замене старого газового котла на новый, нужны следующие документы:

• Паспорт.
• Документы собственника жилого помещения.
• Технический паспорт на газовое оборудование.
• Технические условия.

Стандартные расценки на замену уже установленного газового оборудования равняются 1000-1500 руб, в зависимости от региона.

Особенности замены котла одинаковой мощности

Если потребление газа в час нового котла аналогичная газопотреблению старого, то это существенно упрощает задачу. Так как все, что нужно от владельца — подать в горгаз уведомление о выполненной замене.

А к нему следует приложить:

1. Акт подключения котла.
2. Акт осмотра вентиляции, дымохода.
3. Договор на не менее, чем годичное обслуживание газового оборудования.

После рассмотрения заявление дается разрешение. После чего выполняется замена, испытание оборудования и начинается его эксплуатация. Таким образом разрешает действовать ПП РФ № 1203 п. 61(1).

Можно ли заменить газовый котел на электрический

Замена вполне возможна, но, для этого придется получить разрешение в другой организации, занимающейся электроснабжением. Документы нужны только в том случае, если электрокотел имеет мощность более 8 кВт. До этого предела производительности агрегат относится к обычным бытовым водогрейным устройствам по типу бойлера, поэтому, устанавливается без разрешений и согласований.

Для производительных электрокотлов потребуется провести отдельную линию электроснабжения. Понадобится сделать проект и получить разрешение на увеличение объема выделяемой электроэнергии. Отдельно надо написать заявление об отключении газового котла от магистрали.

Общие правила монтажа газового оборудования

• Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
• Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
• Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
• Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
• Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Газовые котлы напольные

• Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
• Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
• Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
• Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

• Ширина полотна двери – от 80 см и более.
• Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
• Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.

Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:

• Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
• В пределах потолочного перекрытия стыков труб быть не должно.
• По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

• Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
• Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
• Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

• Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
• Производить сварные соединения при монтаже газового оборудования – только на резьбе.
• Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.

• Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
• С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.
