Как осуществить монтаж различных осветительных приборов?
Как было сказано выше, одни осветительные приборы просты в установке, а другие требуют специальных знаний и навыков. Если до этого не было опыта работы в данной области, а также имеются сомнения в собственных силах, лучше обратиться в специализированные ремонтные бригады.
Светильники в гипсокартон очень важно правильно установить, потому что от этого зависит качество самого освещения, а также внешний вид потолка. Сразу стоит отметить, что неправильно подобранный осветительный прибор или его установка способен привести к деформации потолка или изменению его внешнего вида
Далее пойдет речь о монтаже каждого из светильников.
Если в качестве светильника была выбрана люстра, то нужно иметь в виду то, что они не всегда подходят для установки на гипсокартонный потолок, потому что листы ГКЛ довольно толстые, они и так визуально делают помещение еще меньше, чем оно есть на самом деле, а если эту конструкцию дополнить крупной, роскошной люстрой, то комната будет казаться совсем крохотной. Если же люстра большего всего вписывается в интерьер, то лучше выбирать модели, которые обладают небольшими размерами. Такой осветительный прибор отлично подойдет для очень больших, просторных помещений или же для квартир с высокими потолками.
Что касается ее установки, то предусмотреть это нужно еще на этапе формирования каркаса, потому что для этого необходимо будет провести электрическую проводку (здесь нужно иметь опыт работы со специальными гофрированными трубками, выполненными из ПВХ и металла) и установить специальные закладные элементы. Для этого создается специальная площадка, к которой в дальнейшем будет крепиться сама люстра. Можно закрепить светильник на профили или бетонное основание, главное избегать установки на сами гипсокартонные листы. Такая технология гарантирует отсутствие трещин и других визуальных дефектов на потолке.
Бывают случаи, когда имеет место установка подвесных светильников на уже готовый потолок, в данном случае процедура должна проводиться с использованием специальных болтов подходящей длины и диаметра. Для этого нужно просверлить небольшое отверстие, установить болт и аккуратно подвесить осветительный прибор.
Люминесцентные лампы могут быть установлены 2-мя способами. Первый предполагает установку на уже готовый гипсокартонный потолок, в этом случае светильник будет являться основой конструкции. Второй же вариант предполагает монтаж осветительного прибора непосредственно внутрь потолка. Стоит отметить, что для создания оригинального дизайна можно установить специальные световые фильтры поверх ламп.
Точечные светильники для гипсокартонных потолков установить довольно просто, для этого необходимо заранее проделать отверстие в гипсокартонном листе, после чего перейти к непосредственной установке в нее самого светильника. Здесь нужно учесть тот факт, что осветительные приборы подобного плана используют напряжение ниже, предполагаемого в сети.
Для монтажа точечных светильников используют трансформатор, который размещают внутри потолочного каркаса. При их установке стоит знать, что они довольно компактны, что позволяет использовать их на различном расстоянии друг от друга, но тут есть свой нюанс. Точечные светильники для гипсокартонных потолков размещаются по определенному правилу: если высота потолка не превышает 2,5 метров, то чтобы освещение в помещении было качественным нужно придерживаться определенных правил, а это значит, что расстояние между рядами осветительных приборов было не более одного метра. Если это правило будет нарушено, то освещение будет слабым (при отсутствии других источников света), но расстояние можно увеличить, если в помещении уже имеется, например, люстра.
Подключение точечного светильника
Перед началом работ необходимо отключить электричество.
Подключение выполняется в следующей последовательности:

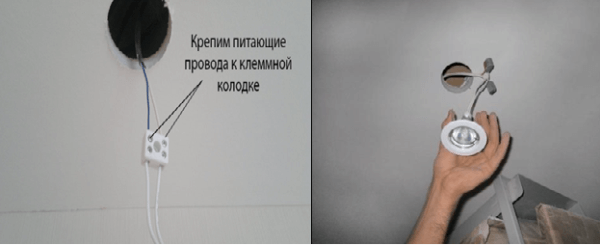

- Через проделанное отверстие вытягиваются концы кабеля. Если сделать это сложно, то их можно вытянуть при помощи крючка из проволоки;
- Провода на 5-8 мм зачищаются, чтобы их можно было вставить в клемму;
- Оголенные провода вставляются с одной стороны клеммы и при помощи отвертки зажимаются болтиками. Если используются пружинные клеммы, то провод вставляется до тех пор, пока не будет обеспечен надежный зажим;
- К клеммам подсоединяются провода, идущие от светильника. Если они отсутствуют, то провода, выходящие из подпотолочного пространства, можно подсоединить непосредственно к клеммам патрона. Можно также добавить осветительному прибору провода, а затем их подсоединить к клеммам;
- В патрон нужно установить лампу. Ее следует брать тряпочкой, а не голыми руками, так она прослужит дольше;
- Производится монтаж точечных светильников в гипсокартон;
- Подсоединяется выключатель;
- Включается электричество и проверяется работа всех элементов освещения.
Очень важно правильно соединить все провода, в противном случае при подключении к сети лампочки могут перегореть. Каждый провод в кабеле имеет свою цветовую маркировку
Ноль синего цвета, заземление имеет желтый, зеленый или желто-зеленый цвет, фаза может быть различных цветов, но наиболее часто это белый, коричневый, красный. Также необходимо соблюдать цветовую маркировку светильника, если таковая имеется. В выключателе провода должны быть соединены так, чтобы размыкалась только фаза.
Ограничения, влияющие на компоновку
Выбор и расположение точечных светильников влияет не только на освещенность помещения, но и на долговечность натяжных потолков.
Приведенные ниже ограничения помогут избежать повреждения полотна в процессе установки и эксплуатации осветительных приборов.
- С целью предотвращения разрывов и деформации полотна минимальное расстояние от осветительных точек до багетов принимают равным или большим 20 см.
- Для шовных пленок расстояние от шва до светильника должно быть таким же, как и до края полотна.
- Внутреннее расположение лампочек накаливания в точечных светильниках вынуждает использовать мощность не более 40 Вт для ПВХ-полотна и 60 Вт — для тканевых потолков. Мощность галогенных ламп не должна быть выше 35 Вт, светодиодные аналоги особых ограничений не имеют.
- Источники питания светодиодных лент и сборок не только изрядно греются, но и часто перегорают. По возможности их располагают в зоне с хорошей вентиляцией и свободным доступом.
- Подвес люстры или наружных спотов должен обеспечивать расстояние от поверхности плафона (кожуха) до полотна не менее 25 см. Мощность ламп подбирается из того же расчета, что и в точечных светильниках.
- В любом случае температура нагрева полотна не должна превышать 60-70˚С. В люстрах тарельчатого типа между лампами и потолком должен устанавливаться зеркальный отражатель.
При большом количестве осветительных приборов удобнее объединить их в отдельные группы с независимым включением. Такая схема позволяет регулировать интенсивность освещения или концентрировать его в требуемых зонах больших помещений. Устанавливая люстру, обычные точечные светильники и споты на натяжном потолке, их также желательно подключать по отдельности. Раздельное включение позволяет наряду с обычными лампами использовать источники света, требующие преобразования стандартного сетевого напряжения — светодиодные ленты и сборки, низковольтные галогенные лампы и другие осветительные приборы.
Светодиодный точечный светильник
Тело устройства уникально, так как спроектировано под светодиод. Конструкция прибора нехитрая и включает цоколь, металлический корпус, светодиодную плату, электронный драйвер и пластмассовую прозрачную полусферу.
Светодиодный светильник называется традиционным осветительным прибором с монтированной светодиодной лампочкой, которая по надобности меняется. Тем не менее, намеренно сконструированный прибор имеет большую энергетическую эффективность и надёжность. Светодиодные светильники применяются в качестве источников света. Они могут иметь направленный или местный луч освещения, так как полупроводниковый излучатель светит только одним лучом.
Для гипсокартонных подвесных потолков монтаж светодиодных светильников – отличное решение, особенно если конструкция имеет несколько уровней и пологов.
Изделия для жилых комнат делают в антивандальном осуществлении. Они оснащаются отвёрткой и само резами, которые призваны защищать тело светильника от лома. Деталь для рассеивания света здесь сделана из поликарбонатного материала. Благодаря такому составу светодиодный светильник очень крепкий и надежный.
Бытовые приборы освещения изготавливаются с небольшой мощностью. Несмотря на низкое потребление энергии, они вполне удовлетворяют требованиям качества, безопасности, термостойкости и в немалой мере – эстетике вида.
Выбор точек для крепления спотов, подготовка к монтажу
Когда схема выбрана, надо перенести её на бумагу во всех деталях.
Должно быть нарисовано точное расположение светильников, соблюдено в масштабе расстояние между ними.
После этого необходимо пометить на потолке места крепления спотов.
Следующий шаг – разводка проводов. Это можно делать как после сборки на потолке металлического каркаса, так и перед ней (второй вариант труднее). Главное – не допустить пересечения светильника и части каркаса в одной точке, их следует рассредоточить. Все кабели обязательно надо изолировать гофрированным шлангом. Он не только даёт дополнительную защиту, но также продлевает срок службы кабеля. По выбранной схеме крепления спотов подключение может быть последовательным либо параллельным. Что касается проводов — не нужно мучить себя расчётами сечения в зависимости от потребляемой мощности. Подойдёт сечение 1,5 мм2 ПВС. Материал – мягкая медь.
Установка точечных светильников в подвесной потолок из гипсокартона
Итак, технология установки, как уже говорилось, одинакова для встраиваемых точечных светильников практически любых видов и начинается монтаж всегда с выбора места.
1. Выбор места установки.
Согласно проекту, по которому выполнена электропроводка, с помощью карандаша отмечаем центр установки точечного светильника.
2. Монтаж отверстия в гипсокартоне.
Следующим шагом необходимо сделать отверстие для светильника в подвесном потолке из гипсокартона.
Существует несколько различных способов монтажа отверстий под светильники, но наиболее универсальный вариант, использовать «балеринку» — круговое сверло, оснащенное резцами с возможностью регулировки их разбега. С помощью неё, можно с легкостью делать отверстия различного диаметра в гипсокартоне, что очень полезно при монтаже точечных светильников, ведь они бывают разных габаритных размеров.
Зажимаем балеринку в дрель или шуруповерт, выставляем необходимый диаметр и аккуратно вырезаем отверстие в отмеченном месте. Для светильников Ecola GX53 диаметр монтажного отверстия равен 90мм.
3. Установка точечного светильника в подготовленном отверстии
Далее необходимо закрепить точечный светильник в проделанном отверстии. Для этого отгибаем пружинные крепежные «ушки», на корпусе светильника и помещаем в посадочное место, как показано на изображении ниже.
При этом не забываем достать провода, идущие к нашему светильнику, которые скрывались за гипсокартоном, выводя их из центра прибора.
4. Подготавливаем питающие провода
Корректируем длину питающего кабеля так, чтобы его хватало для подключения к проводам светильника Ecola и оставался запас, для возможности аккуратно уложить провода внутри потолка после монтажа.
После чего, снимаем защитную оболочку – оплетку, и зачищаем жилы проводов на 5-7мм.
Для работы точечным светильникам Ecola требуется только два провода фаза и ноль. Поэтому подготавливаем именно эти две жилы:
Белый – фазный провод
Заземление при этом не используется.
5. Подключение точечного светильника Ecola Gx53
В первую очередь стоит напомнить, что любые действия с электрическими проводами, необходимо проводить только после полного отключения подачи электрического тока. Выключить напряжение, можно в учетно-распределительном щите, переведя рычажки автоматических выключателей в положение «выкл». Если вы не уверены, какой именно автомат отвечает за линию в которой производится монтаж, выключайте всё, так будет безопаснее.
У светильника Ecola, для подключения к сети с тыльной стороны выведен провод с двумя жилами — коричневой и голубой. Подключать питающий кабель необходимо именно к ним.
Для соединения проводов удобно пользоваться клеммами, в данном примере мы использовали винтовые.
Подключение проводов необходимо выполнять в следующем порядке:
Белый фазный провод питающего кабеля соединяем с коричневым проводом точечного светильника .
Голубой нулевой провод питающего кабеля соединяем с голубым проводом точечного светильника .
Для большей безопасности, рекомендую защитить соединение, обвернув его изолентой.
Очень часто, точечные светильники подключаются последовательно. то есть питающий кабель проложен один и в местах установки из провода сделаны петли. В этом случае подключение выполняется следующим образом (см. изображение ниже)
6. Установка ламп с цоколем GX53
Для окончания монтажа осталось установить лампу с цоколем GX53 в точечный светильник Ecola. Делается это достаточно просто – два штырька, расположенные с тыльной стороны лампы, помещаются в соответствующие разъемы светильника, после чего лампу необходимо повернуть по часовой стрелке до упора.
На этом установка точечного светильника в подвесной потолок из гисокартона завершена, можно включить подачу электричества и проверить его работу.
Как видите, монтаж точечных светильников в гипсокартон не так и сложен, как кажется на первый взгляд
При наличии некоторого несложного инструмента (балеринки или соответствующей коронки, шуруповерта или дрели) с установкой справится практически любой человек, при этом совершенно неважно какой тип или размер у встраиваемого точечного светильника, технология монтажа не меняется
Вступай в нашу группу вконтакте!
Виды светильников и ламп для крепления на ГКЛ-потолке
Точечные светильники для монтажа в гипсокартонные потолки бывают встраиваемыми и накладными. У встраиваемых спотов техническая часть спрятана над потолком, а декоративная выступает над гипсокартонной поверхностью. Накладные светильники крепятся на поверхности, а метод их установки сходный с креплением люстры. Кроме того, по конструктивным нюансам точечные светильники для потолков из ГКЛ бывают поворотными либо неподвижными, одинарными либо блочными. В спотах используются разные виды ламп – от накаливания до энергосберегающих люминесцентных. Больше всего популярны сейчас светодиодные лампы.
Особенности встраиваемых светильников для потолка из гипсокартона
Главной отличительной чертой потолочного фонаря является простота его конструкции. Количество операций, необходимых для установки светильников в потолок из гипсокартона, сведено до минимума. Но не стоит настраиваться на легкое решение проблемы, зачастую купленные в салоне фонари и элементы подсветки могут таить в себе неприятные сюрпризы.
Электрики, занимающиеся установкой встроенных светильников в гипсокартон, рекомендуют обращать внимание на следующие нюансы:
- В мире выпускается огромное количество разных моделей светодиодных и галогеновых источников света, рассчитанных на установку именно на гипсокартон. При этом большая часть моделей изготавливаются по открытой схеме. Это означает, что у светильника имеется лицевая панель, отражатель и рамка-корпус, на которой удерживаются остальные детали. Почти всегда производитель экономит на фиксаторах, поэтому нужно быть готовыми к тому, что именно пластиковая пружина или зажим крепления светильника к гипсокартону сломается при первой попытке монтажа;
- Большинство приборов освещения выпускается по стандартным монтажным размерам корпуса и клеммных разъемов для подключения проводки. Если покупается фонарь известного бренда или производителя, то проблем, как правило, не бывает. С другой стороны, более дешевые модели светильников, особенно китайского производства, могут «порадовать» при монтаже нестандартными формами и размерами, отваливающимся отражателем или отсутствием пружины крепежа.
Совет! Покупать красивые точечные светильники для гипсокартонных потолков лучше совместно со специалистом, могущим выбрать наиболее качественные изделия, а заодно и порекомендовать к монтажу ту или иную модель, в зависимости от интерьера и условий организации освещения помещения.
Преимуществом и одновременно недостатком современных встроенных светильников является пониженное напряжение питания. С одной стороны, это безопасно, с другой, означает, что, помимо самого корпуса фонаря, в пространстве между черновым потолком и гипсокартоном необходимо будет разместить дополнительный блок питания или понижающий трансформатор. Это небольшой блочок, размером чуть больше зарядного устройства для телефона, но его тоже нужно будет закрепить, а иногда и дополнительно зачехлить от конденсата или случайных повреждений при монтаже.
При выборе модели светильника нужно учитывать ремонтопригодность конструкции. Условия монтажа должны обеспечивать беспроблемное снятие лампы или светильника целиком с гипсокартоном без повреждения.
Это интересно: Как менять лампочки в натяжном потолке — как поменять светодиодную потолочную лампочку, как заменить, замена
Виды точечных светильников

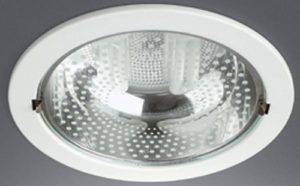

Точечные светильники, предназначенные для потолков из гипсокартона, классифицируются по нескольким параметрам. По типу установки различают следующие типы:
- встроенные – вставляются в отверстие на потолке, после установки видна только декоративная часть;
- накладные – монтируются на твердую поверхность, отверстие в гипсокартоне делается только для проводов.
Конструктивно светильники бывают:
- неповоротные;
- поворотные.
В точечных приборах освещения применяются разные типы ламп:
- галогеновые;
- светодиодные;
- люминесцентные;
- лампы накаливания с зеркальным отражателем.
Лампы какой цветовой температуры вы предпочитаете?
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Можно ли штукатурить гипсокартон: как правильно и чем это делать?
Каждый выбирает их на свое усмотрение, руководствуясь экономичностью, ценой и другими факторами. Самыми эффективными являются светодиодные светильники, но многих отпугивает цена. Однако если брать лампы у известных поставщиков и производителей, они окупаются, поскольку долговечны и выделяют меньше всего тепла. Самые неэффективные – лампы накаливания: они сильно греются и «съедают» больше всех электроэнергии, хотя и стоят при этом дешевле остальных.
Виды спотов
Приборы точечного освещения можно разделить по нескольким признакам:
- способу размещения;
- возможности регулировки;
- назначению.
Наименование | Особенности конструкции | Применение |
По способу размещения | ||
Накладной | Не требуют «второго дна». Закрепляются вокруг небольшого углубления. Провод для заземления крепится непосредственно к крепёжной планке. Корпус фиксируется на поверхности боковыми крепежами (шурупами или саморезами)… | На сплошных поверхностях: бетонных потолках и стенах. |
Встроенный | Имеет ножки для фиксации прибора в отверстии. Благодаря пружинному механизму лампа прочно фиксируется в месте установки. Провода размещаются в свободном пространстве за наружной стеной. | Монтируются на каркасных стенах и потолках, нишах и перегородках. Такие приборы могут быть вмонтированы в пол или ступеньки лестницы, стенки бассейна. |
Подвесной | Лампа спота расположена на декоративном проводе, который крепится к потолку или стене. Обычно такие приборы не требуют дополнительного закрепления. | Чаще имеют декоративное, чем практическое назначение. Используются для монтажа на любых поверхностях. |
По возможности регулировки | ||
Поворотный | Оборудуется дополнительными креплениями для прочности посадки и шарнирным механизмом. | Меняет направление освещения |
Неповоротный | Имеет фиксированное крепление и расположение | Обеспечивает узконаправленную иллюминацию |
Выдвижной | Может менять направление освещения благодаря выдвижному механизму | Предназначен для создания световых акцентов на предметах интерьера |
Карданный | Оборудуется несколькими мощными диодами, дающими поток света | Мощные устройства для яркого освещения определённого объекта |
Спот | Оснащены панелью, объединяющей несколько лампочек. Бывают накладными или встраиваемыми. Направление освещения регулируется вручную. | Применяются для подсветки в шкафах и для иллюминации картин или рабочих поверхностей |
По функциональному назначению | ||
С дистанционным управлением | Оборудуются механизмами, регулирующими интенсивность освещения и направленность светового потока | Применяются для создания разных световых сценариев в помещении |
С диммером | Позволяют регулировать интенсивность работы светодиодов | Используются для освещения рабочих столов и ночников |
С дополнительным влагозащитным и пылезащитным покрытием | Имеют дополнительный защитный стеклянный корпус и защищённые клеммы | Устанавливаются в комнатах с повышенной влажностью: на кухне, в ванной, в бане и бассейне |
Особенности выбора светильников
Чтобы система освещения удовлетворяла всем требованиям владельца, необходимо учитывать совокупность ключевых параметров осветительных приборов, а также соотносить их с особенностями помещения, где обустраивается подсветка:
- Тип светильника (поворотный, стационарный, с вынесенным рассеивателем и пр.). Поворотные исполнения предлагаются по очень доступной цене, так как являются менее функциональными.
- Способ крепления: встраиваемые, накладные. Первый вариант предполагает необходимость врезки в гипсокартон, для чего в материале делается отверстие нужного диаметра. Соответственно, для натяжных и гипсокартонных подвесных конструкций играют роль габариты светильника. Чтобы натяжное полотно не деформировалось, точечные осветительные приборы 220 вольт для потолков должны быть оснащены двумя кольцами (протекторное, термоизолирующее).
- Степень защиты. Для установки дома в гостиной, кабинете, прихожей, на кухне и в детской достаточно исполнения IP20, IP23. В ванной, бассейне задействуют светильники IP57 и выше. Считается, что для таких помещений не подходят приборы, которые подключаются к сети 220 вольт, потому как безопаснее применять низковольтные светильники.
- Дизайн, тип используемых материалов: пластик, хромированный металл, стекло, хрусталь. Первый из названных вариантов предлагается по наиболее привлекательной цене. Однако для дома чаще выбирают хромированные, стеклянные и хрустальные исполнения.
Встраиваемые модели для подвесных потолков оснащены системой крепления, которая называется “пружины”, что позволяет без лишних затруднений устанавливать и при необходимости извлекать точечные осветительные приборы из подвесной конструкции.
Разметка потолка
Вне зависимости от того, подбираются светильники для натяжных или подвесных потолков из гипсокартона, необходимо разметить бетонное перекрытие под установку профилей, а также источников света.
Таблица рассчета освещения в помещении
Делается это заранее по двум причинам: чтобы направляющие и несущие элементы конструкции не перекрыли участок, где будет располагаться источник света; с целью предусмотреть разводку проводов сети питания 220 вольт, которая скрывается за поверхностью натяжных и гипсокартонных потолков.
Сечение кабеля должно находиться в пределах от 0,75 до 1,5 мм, а крепиться проводка будет к профильной конструкции. На участках, где планируется устанавливать встраиваемые или накладные светильники 220 вольт, оставляется запас провода примерно 15 см.
Монтаж
Встраиваемые осветительные элементы 220 вольт для подвесных конструкций устанавливаются после того, как в гипсокартоне были высверлены отверстия подходящего размера: чуть больше, чем диаметр внутренней части корпуса, немного меньше размера наружного выступающего кольца.
Очень удобно использовать коронку для дерева, она позволяет быстро получить нужные отверстия. Следующий шаг – подключение прибора к сети 220 вольт. Для этого достается петля кабеля, оставленная про запас и выполняется соединение питающего провода.
Все виды точечных встраиваемых светильников (тонкие, поворотные, стационарные и пр.) оснащены специальным креплением. С его помощью очень просто установить прибор в предварительно высверленное отверстие, нужно лишь удерживать зажимы, пока светильник не встанет на свое место. Если пружины отпустить, можно услышать щелчок, что означает надежное крепление источника света.
Таким образом, для натяжных потолков, а также конструкций из гипсокартона создана группа осветительных приборов, которые отличаются малым весом, легко монтируются. Если конструкцией предусмотрена светодиодная лампа, то светильник будет функционировать длительный отрезок времени, намного дольше, чем все существующие аналоги.
Перед монтажом таких приборов следует выполнить разметку на бетонном перекрытии, чтобы избежать наложения профилей гипсокартонной конструкции и участков расположения светильников. Проводка 220 вольт крепится к направляющим и несущим элементам каркаса подвесных потолков.
Особенности монтажа
Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.
Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер
В натяжные потолки
Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.
Подготовлено к установке натяжных потолков
Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.
В потолки из гипсокартона
Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.
Если необходима установка преобразователя
Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.
Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.
Последовательность работ в фото формате
Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.
Подбираем светильник для гипсокартонного потолка
Существуют поворотные и неповоротные типы таких светильников. Неповоротные – имеют более упрощенную конструкцию. Свет от лампы в них светит только в одном направлении. В поворотных же лампу можно двигать в любую сторону. Это позволяет создать комфортное направленное освещение. На процесс монтажа тип светильника не влияет, потому это вопрос личного выбора.
Кроме точечных потолочных светильников для гипсокартона, светодиодное освещение может быть выполнено в виде подвесных люстр, накладных светильников, светодиодных лент и т.д.
Чтобы правильно подобрать лампу, обратите внимание на такой показатель как IP. Рядом с ним пишутся две цифры, первая означает степень пылезащиты, вторая – степень влагозащиты
Исходя из того в какую комнату вам нужно освещение — подбирается и лампочка. Например для второго обозначения 0 – означает отсутствие защиты, 1-защита от вертикальных капель, 5-от струй, 7-от короткого погружения и т.д.
Подбор кабеля для проводки
Как выбрать сечение кабеля? С этой задачей справится даже новичок. Необходимая мощность провода вычисляется по следующей формуле:
Pобщ = (P1 + P2 + P3 … + Pn) * 0,8 где
- P1 … Pn – мощность каждого прибора в кВт;
- 0,8 – поправочный коэффициент.
Полученную мощность провода ищем в таблице:
Медный провод | ||||
---|---|---|---|---|
Сечение жилы, кв. мм | Напряжение, 220В | Напряжение 380В | ||
Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
1,5 | 19 | 4,1 | 16 | 10,5 |
2,5 | 27 | 5,9 | 25 | 16,5 |
4 | 38 | 8,3 | 30 | 19,8 |
6 | 46 | 10,1 | 40 | 26,4 |
10 | 70 | 15,4 | 50 | 33,0 |
16 | 85 | 18,7 | 75 | 49,5 |
25 | 115 | 25,3 | 90 | 59,4 |
35 | 135 | 29,7 | 115 | 75,9 |
50 | 175 | 38,5 | 145 | 95,7 |
70 | 215 | 47,3 | 180 | 118,8 |
95 | 260 | 57,2 | 220 | 145,2 |
120 | 300 | 66,0 | 260 | 171,6 |
Алюминиевый провод | ||||
---|---|---|---|---|
Сечение жилы, кв. мм | Напряжение, 220В | Напряжение 380В | ||
Ток, А | Мощность, кВт | Ток, А | Мощность, кВт | |
2,5 | 20 | 4,4 | 19 | 12,5 |
4 | 28 | 6,1 | 23 | 15,1 |
6 | 36 | 7,9 | 30 | 19,8 |
10 | 50 | 11,0 | 39 | 25,7 |
16 | 60 | 13,2 | 55 | 36,3 |
25 | 85 | 18,7 | 70 | 46,2 |
35 | 100 | 22,0 | 85 | 56,1 |
50 | 135 | 29,7 | 110 | 72,6 |
70 | 165 | 36,3 | 140 | 92,4 |
95 | 200 | 44,0 | 170 | 112,2 |
120 | 230 | 50,6 | 200 | 132,0 |
Находим наиболее близкое значение и выбираем соответственно сечение провода. Как правило, хватает 1,5 мм медной жилы. Лучше использовать провода марок ВВГнг 3х1,5, ПВС, РКГМ.
Схема разводки проводов при подключении в сеть 220 В
Это самый простой способ, не требующий установки преобразователей. Большая часть современных светильников рассчитана на напряжение 220 В, поэтому проблем с подключением не возникнет. Надо выбрать подходящую схему, так как есть два основных варианта и у каждого есть свои плюсы и минусы.
Последовательный вариант
Подключение точечных светильников этим способом отличается простотой и самым низким расходом кабеля. Но при этом соединять в последовательную цепь стоит не больше, чем 6 светильников, иначе проводка будет подвергаться высоким нагрузкам и опасность перегрева вырастет в разы. Подключать следует так:
- Фазу завести на выключатель, от него протянуть к первому светильнику. Его соединить со следующим и так далее до последнего элемента.
- Ноль нужно вести напрямую к последнему светильнику и подключить только там. В итоге при включении света цепь замкнется и все лампочки одновременно загорятся.
- Если есть заземление, то его подают на соответствующий контакт каждого светильника. Можно подключить землю из ближайшего выключателя или розетки.
- Лучше всего использовать не кабель, а одножильные провода, так как один идет сразу к последнему светильнику, а второй постоянно разрывается. Так можно сэкономить.
Схема последовательного подключения.
Так как при последовательном подключении энергия распределяется на все лампочки, свет может быть тусклым. Но если поставить светодиодные варианты, то напряжения хватит и разницы в яркости практически не будет.
Параллельное подключение
Эта схема подключения предполагает отдельное подключение каждой лампы, что позволяет работать всем светильникам с максимально возможной мощностью. Вариант пользуется наибольшей популярностью, его применяют почти всегда. Подходит для любого числа встроенных светильников. Первый вид – шлейфное подключение, особенности такие:
- Способ достаточно прост и предполагает подвод провода к первому выключателю, от него ко второму и так далее до самого конца. Фаза идет через выключатель, а ноль из распределительной коробки. Он также соединяется со всеми лампами последовательно.
- Если используется двухклавишный выключатель, то схема усложняется за счет большего количества проводов и подключения двух независимых контуров. При этом принцип работы остается тем же.
Шлейфное подключение с двухклавишным выключателем.
Если перегорает одна лампочка, то перестают работать все, расположенные за ней. Поэтому определить сгоревший элемент очень легко.
Лучевое подключение – самое сложное, но и самое надежное и практичное. В этом случае расходуется больше всего кабеля, так как он ведется к каждому светильнику отдельно. Перед началом работы нужно завести питающую жилу на середину помещения, чтобы до всех светильников было примерно одинаковое расстояние. Помнить следующее:
- Вести отдельный провод фазы и нуля к каждой лампе отдельно. Разводка похожа на лучи солнца, отсюда и пошло название.
- Главное – сделать надежное соединение, так как к питающей жиле может подходить большое количество проводов. Для этого можно использовать пайку, купить специальную колодку или приспособить стандартную винтовую так, как показано на фото ниже.
- Из-за сложности и большого количества кабеля способ применяется реже, чем шлейфное подключение. Главная проблема – надежное соединение нескольких проводов.
Простой вариант соединения стандартной колодкой.
Рекомендации
Обсудим несколько рекомендации при проведении работ:
- кабель прокладывается с тремя жилами и размерами полтора-два миллиметра, кабель при этом используется гибкий. Это позволяет достичь наиболее комфортных условий работы;
- в основном светильники большой мощности нигде не применяются, а выбор падает на более экономные финансово модели светильников, имеющие мощность накаливания от тридцати пяти до сорока ватт;
- при желании поменять светильник на более мощный или же отличающийся по цветовой температуре и углу рассеивания, избавиться от старого светильника не составит никакого труда.
Но если всё же возникли сложности при установке светильников, то существует небольшая хитрость, к которой вы можете прибегнуть. Усики нашего крепления сводятся вместе, после чего их следует соединить, использовав небольшой кусочек провода.
Чтобы снизить вероятность возникновения замыкания до минимума, при изоляции рекомендуется применить жёсткий провод. Далее наше подготовленное крепление помещается в отверстие, а провод разрезается кусачками.
