Термореле с выносным датчиком температуры: принцип работы

Функциональное назначение термостатов

В большинстве случаев при работе теплоснабжения наблюдается неравномерное распределение тепла в радиаторах и тубах. Это связано с его остыванием во время продвижения по транспортным магистралям. Для стабилизации и своевременной регулировки устанавливают комнатные термостаты для отопления.

Контроль степени нагрева радиатора. Регулируя приток горячей воды, изменяется температура на поверхности отопительного прибора;

Оптимизация затрат на нагрев теплоносителя. Накладной термостат для отопления снижает расходы на нагрев горячей воды, уменьшая разницу температуры теплоносителя между подающей и обратной трубами;

Автоматизация работы отопления. Практически все модели терморегулирующих устройств работают в автономном режиме

Важно изначально правильно установить исходные параметры функционирования.

Чем отличается термостат для котла отопления от аналогичной модели для радиатора или циркуляционного насоса? Прежде всего – скоростью срабатывания управляющего элемента и температурным режимом работы. Поэтому рекомендуется подбирать оптимальную модель для каждого компонента отопления. А для этого следует рассмотреть их типы и особенности конструкции.

Любой термостат для отопления дома имеет индивидуальные эксплуатационные параметры – особенность установки, степень регулирования температуры и т.д. Они должны соответствовать характеристикам отопительного элемента, на который будет установлен прибор.

Teplolux MCS 350 Wi-Fi

Терморегулятор, предназначенный для контроля температурного режима отопительных котлов. Одной из важнейших особенностей является поддержка протокола Wi-Fi и возможность управления со смартфона. Также к числу отличительных признаков можно отнести большой сенсорный экран. Во время бездействия клавиши блокируются. Стоимость устройства составляет 4551 рубль.

Teplolux MCS 350 Wi-Fi

Установка терморегулятора предоставляет возможность получения полного контроля над температурой, на величину которой влияет различное нагревательное оборудование. Приобретение устройства с выносным датчиком позволит повысить точность измерений. Ещё раз узнать о том, что это такое, можно из представленного видео.

• https://electrosam.ru/glavnaja/jelektroobustrojstvo/jelektroobogrev/termoreguliatory/
• https://amperof.ru/teoriya/princip-raboty-termoregulyatora.html
• http://netholodu.com/elementy-otopleniya/termoregulyatory/osobennosti-mehanicheskogo.html
• https://rozetkaonline.ru/poleznie-stati-o-rozetkah-i-vikluchateliah/item/101-mekhanicheskij-termoregulyator-dlya-otopleniya-termostat
• https://homius.ru/termoregulyator-s-datchikom-temperatury-vozduha.html

Устройство и принцип действия регуляторов температуры воздуха

Сегодня все устройства, связанные с обогревом или охлаждением воздуха оснащаются встроенным терморегулятором, который контролирует его работу. Как правило, в отопительном контуре он следит за нагревом теплоносителя, в системе «теплый пол» — за температурой пола, что не всегда способствует созданию здорового микроклимата в доме. Именно поэтому большой популярностью у потребителей пользуется терморегулятор с датчиком температуры воздуха.

Основная функция подобного устройства – это отслеживание температурных колебаний воздуха в помещениях и поддержание их в заданных параметрах. Дополнительные задачи термостата следующие:

• Минимальный расход энергоресурсов, который происходит при отключении обогревателя.
• Он обеспечивает безопасность работы отопительного оборудования и в случае поломки последнего, оповещает об этом сигналом.
• Он создает комфортную температуру в доме, которую поддерживает на протяжении всего отопительного сезона.

Сегодня на рынке представлены механические, электронные и программируемые терморегуляторы с датчиком воздуха, но не зависимо от способа настройки, устроены они по одному типу:

• Основой прибора является сильфон – цилиндрическая емкость с гофрированными стенками, способными растягиваться и возвращаться в исходное положение. Внутри сильфона находится чувствительная к изменениям температуры рабочая среда. Как правило, это либо жидкость, либо парафин, либо газ. Как только температура в комнате повышается, рабочая среда увеличивается в объеме, вызывая давление на стенки сильфона, который под ее влиянием растягивается.
• К цилиндру крепится шток, основная задача которого – воздействие на клапан.
• Клапан либо закрывает поступление топлива, теплоносителя или электричества к обогревателю, когда температура воздуха повышена, либо открывает.

Термостаты с датчиком температуры воздуха для электрообогревателей и котлов чаще всего в качестве регулятора оснащены биметаллической пластиной, а не сильфоном, которая под воздействием температуры воздействует на клеммы, соединяя или разъединяя их.

По типу настроек подобные терморегуляторы делятся на:

• Механические, в которых все параметры вводятся вручную. Они имеют ограниченный температурный диапазон и не обладают точностью настроек. Так разница нагрева воздуха может отличаться на 3-5 градусов от заданных параметров.
• Электронные аналоги управляются дистанционно, имеют широкий диапазон настроек и обладают точностью. Как правило, это регулятор с таймером, по которому можно не только параметры нагрева настраивать, но и распределять их по времени и дням недели.
• Программаторы имеют больше настроек и могут управляться на расстоянии через смартфон, ноутбук или планшет, так как оснащены Wi-Fi. В них температурный режим в помещении программируется на неделю с учетом времени суток.

Выбирая терморегулятор для отопительного контура, нужно исходить из его типа и параметров обогревателя. Так на рынке есть модели для котлов отопления, для батарей, электрообогревателей и многофункциональной климатической техники. Предусмотрены даже терморегуляторы с выносным датчиком температуры воздуха. Они устанавливаются либо на котлах, либо на закрытых радиаторах.

Типы терморегуляторов

Все большее количество людей сходятся в том, что в современных условиях потребления тепла необходима жесткая экономия, чтобы снизить на него затраты. Чтобы не сидеть в холодных домах и квартирах, можно выбрать терморегулятор, подходящий под конкретную отопительную систему и создать не только оптимальные условия для проживания, но и пусть небольшую, но все-таки экономию средств.

Как показывает практика, термостаты последнего поколения могут «реанимировать» даже старые чугунные радиаторы, подключенные к центральной городской теплосети. Увеличение теплоотдачи без дополнительных денежных затрат возможно при установке термостата в отопительный контур или котел.

Большим спросом пользуются механические приборы, которые стоят дешевле электронных аналогов, но все изменения в их настройках производятся вручную. Изделия, оснащенные электронным дисплеем, полностью освобождают человека от контроля над тем, как работает терморегулятор на протяжении всего отопительного сезона.

Параметры в эти устройства вводятся один раз, а так как можно указать не только конкретную температуру, но и установить ее минимум и максимум, то это позволяет создать по-настоящему комфортный микроклимат.

Кроме того, что термостаты бывают электронные и механические, они так же отличаются по своему внутреннему содержанию. Приборы с сильфонами, наполненными жидкостью, как правило, стоят недорого, но и реакция их на температурные изменения в окружающей среде несколько замедленная.

Газонаполненные термоголовки очень чувствительны к любым колебаниям температуры. Они «заметят», если воздух в комнате потеплеет от того, что в окно светит солнце и перекроют клапан, остановив подачу носителя в батарею.

Самыми удобными в эксплуатации являются электронные терморегуляторы с программным управлением. Они позволяют устанавливать температурный режим на разный временной промежуток. Например, когда в квартире никого нет в течение рабочего дня, параметры нагрева воздуха могут быть понижены, но в определенное время суток термостат включается на повышение температуры. Это позволяет экономить на оплате отопления и энергоресурсах.

Подобные приборы стоят дорого, но купленные и установленные один раз, они на протяжении многих лет будут создавать комфорт в доме и экономию в кошельке.

Электрические котлы

Достаточно распространённая альтернатива газовым и твердотопливным котлам. Масса преимуществ, большой КПД, но большой срок окупаемости. Подключение простое, как и у газовых котлов, но без подвода холодной воды. Предусмотрено регулирование температуры и защита от перегрева.

Механический таймер котла

При помощи простого механического таймера электрического котла возможны три варианта запуска системы центрального отопления :

1. Котёл выключен;
2. Котёл подаёт тёплую воду;
3. Котёл включается и выключается в установленное время.

Механические таймеры обычно имеют большой круглый циферблат с 24-часовой шкалой в центральной части. Поворачивая диск, можно установить нужное время, а затем оставить его в таком положении. Включение котла будет происходить в нужное время. Внешняя часть состоит из набора вкладок 15-минутного периода, которые вставлены для удобства регулировки работы и настройки режимов. Возможна экстренная перенастройка, которая выполняется при включённом в сеть котле.

Механические таймеры просты в настройке, но при этом котёл всегда включается и выключается в то же время каждый день, а это может не удовлетворить хозяев, если семья большая, и банные процедуры проводятся несколько раз в день в разное время.

ПРИНЦИП РАБОТЫ МЕХАНИЧЕСКОГО ТЕРМОРЕГУЛЯТОРА

Механический термостат — это устройство, которое как нельзя лучше отражает собой принцип – «Все гениальное просто!». При всей разности конструкций и используемых компонентов, в работе механических термостатов заложен один единственный принцип, а именно способность некоторых материалов и веществ в зависимости от температуры изменять свои механические свойства.

Примерно такие же процессы протекают в механическом терморегуляторе, единственная разница в том, что изменение температуры до определенного уровня, который указывается нами отдельно регулирующим колесом, запускают определенные процессы, чаще всего замыкает или разрывает электрическую цепь, тем самым включая или выключая отопительные приборы.

Функции и принцип работы терморегулятора

Термостат выполняет следующие функции:

• контролируя температуру на заданном значении и, в случае необходимости, отключая устройство, позволяет экономить ресурсы;
• в случае неисправности оборудования оповещает об этом при помощи звукового сигнала, что делает использование оборудования вместе с ним более безопасным;
• при использовании термостата отпадает необходимость в ручной регулировке системы, что делает ее функционирование более комфортным.

Для радиаторов отопления используются специальные модели, достаточно часто можно услышать такое их название как «термоголовки для радиаторов отопления». Термодатчики отопления на включение/выключение монтируют прямо на трубе отопительного прибора.

Как работает устройство с функций регулировки температурного режима:

• теплоносителю устанавливаются, требуемые температурные рамки;
• в прибор попадают сведения о температуре воздуха;
• собранные данные передаются в блок управления;
• регулятор сравнивает данные и регулирует температурный режим.

Терморегуляторы с датчиком температуры воздуха являются элементом системы отопления или охлаждения.

Выносные термодатчики

Иногда требуется устанавливать терморегулятор для радиатора отопления с выносным датчиком.

Термостатическую головку нужно устанавливать таким образом, чтобы она «смотрела» в сторону комнаты. Это условие для точного определения температуры. Но в реальности так можно сделать не всегда. Устройство может «не вписаться» в монтаж радиатора из-за своего размера. Выручит выносной датчик, который соединяют с термоголовкой капиллярной трубкой. Располагают в любом месте, где нужно измерять температуру окружающей среды. Расстояние от датчика до термоголовки может быть около двух метров и более.

При установке датчика нужно соблюдать следующие условия:

• На уровне пола воздушная прослойка более холодная, поэтому температурные датчики нужно поднимать не менее чем на 0,8 метров.
• Рядом не должно быть источников тепла.
• Прямые солнечные лучи не должны попадать на прибор.
• Устройство нельзя закрывать мебелью или тяжёлыми шторами.
• К стене датчик крепят скобами.

Как устроен терморегулятор

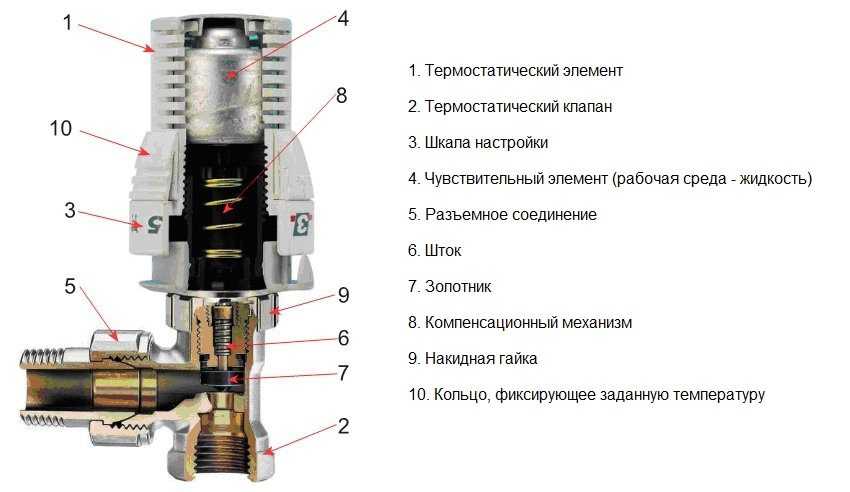

Устройство термоголовки для батарей отопления

Основными являются элементы:

• термостатический клапан;
• термостат (термоголовка).

Первый из них позволяет подключиться к любой системе отопления, т. к. размер выходного отверстия может быть разным. Термостат или термоголовка – устройство регулировки термостатического клапана в зависимости от температуры окружающей среды и установленных настроек. Необходимый результат обеспечивается при условии, что будет задан определенный уровень, по достижении которого устройство отключится. Подача теплоносителя меняется, как следствие и температура радиатора тоже, что приведет к изменению температуры окружающей среды. Основные этапы этого процесса:

1. когда крутится регулятор настройки температуры, происходит изменение положения пружины;
2. нажимной шток опускается в седло клапана, а рабочий конус перекрывает отверстие, через которое проходит теплоноситель, попадает внутрь радиатора;
3. когда необходимо, возвращают терморегулятор в исходное положение, возвратная пружина при этом будет установлена на место, а температура воздуха в помещении начнет возрастать.

Принцип работы клапана основан на изменении свойств рабочей среды внутри него. Предусмотрен герметичный контейнер, наполненный газообразной или жидкой средой. Когда температура повышается, происходит расширение вещества, что приводит к перекрытию потока теплоносителя (шток подвергается более сильному давлению, опускается).

Принцип действия терморегулятора для батарей отопления

Когда планируется устанавливать терморегулятор, учитывают положение стрелки на нем. Она соответствует направлению теплоносителя. Чтобы устройство функционировало без сбоев, необходимо устанавливать его с учетом положения стрелки. Она должна совпасть с течением внутри трубы.

Ведущие производители терморегуляторов для тёплого пола

Качественные изделия выпускают многие производители

Мы советуем обратить внимание на терморегуляторы, выпущенные под товарными знаками:

• Legrand. Французский производитель предлагает качественные изделия, отличающиеся высоким качеством изготовления. Они удобны в эксплуатации, просты в управлении;
• Valena. Продукция данного производителя имеет привлекательный дизайн, интересное оформление и длительный срок службы. Можно выбрать вид управления: электронный или механический. Для изготовления продукции используется качественный пластик. Терморегуляторы имеют высокие эксплуатационные характеристики;
• Devi. Устройства данного производителя отличаются высокой точностью. Возможно регулирование в узком диапазоне. Производитель предлагает большой ассортимент, что позволит подобрать оптимальный вариант для конкретной системы по дизайну и функционалу;
• “Теплолюкс”. Доступность и высокое качество позволяет термостатам данного производителя занимать ведущие позиции среди аналогов. Большой модельный ряд позволяет подобрать устройства с подходящим функционалом. Компания предлагает механические и электронные модели, в том числе, программируемые;
• Electrolux. Производитель из Швеции изготавливает свою продукцию на территории Китая. Простое конструктивное исполнение делает удобной эксплуатацию терморегуляторов;
• Energy. Компания, специализирующаяся на выпуске обогревательного оборудования, предлагает достаточно большой ассортимент термостатов;
• Eberle. Немецкий производитель предлагает устройства различного типа.

Devi предлагает механические и электронные модели

Источники

• https://prestigpol.ru/termoregulyator-dlya-teplogo-pola-printsip-raboty-i-montazh/
• https://netholodu.com/elementy-otopleniya/termoregulyatory/kak-ustroen-i-rabotaet.html
• https://HouseChief.ru/termoregulyator-dlya-tyoplogo-pola.html
• https://polsdelat.ru/teplyj-pol/termostat-dlya-teplogo-pola.html
• https://odinelectric.ru/equipment/vidy-termoregulyatorov-dlya-teplogo-pola
• https://sovet-ingenera.com/otoplenie/teply-pol/termoregulyator-dlya-teplogo-pola.html
• https://centro-pol.ru/podklyuchenie-termoregulyatora-k-vodyanomu-teplomu-polu.html

Термостаты для сауны и бани

Особенностью термостатов, которые планируется устанавливать в бане или сауне, является их возможность работать при повышенных температурах. Рекомендуется выбирать модели, работающие в пределах от 60ºС до 120ºС. Наличие подобных приборов позволит контролировать показатели в парилке, выставляя нижний и верхний пороги. Возможность включения строго в определённое время также позволит сэкономить электрическую энергию.

Существует возможность сборки простейшего терморегулятора своими руками. Этот вариант рекомендуется тем, кто умеет читать принципиальные схемы и обладает достаточным знанием в электронике, поскольку требует определённой сноровки. Вся работа осуществляется в несколько этапов:

1. Размещение всех необходимых элементов на плате. При пайке необходимо следить за тем, чтобы не повредить иные детали сборки.
2. Протравка токопроводящих дорожек в соответствии со схемой.
3. Проверка работоспособности схемы посредством тестера.
4. Контроль полярности всех составляющих.

Упростить сборку термостата своими руками поможет заказ наполовину готового устройстваValtec – настоящее итальянское качество

Электронные терморегуляторы

Существует незначительный числовой дисплей и ряд клавиш. На дисплее отображаются текущие характеристики системы, либо выставляемые. Клавиши (зачастую со стрелками «вверх» и «вниз») предназначаются с целью изменения температуры. Программируемые регуляторы температуры дают возможность сохранять стабильную температуру пола, можно автоматически менять ее в конктерные дни недели, либо время суток.

Имеются модификации, которые наравне со стационарным блоком управления на стене имеют портативный пульт управления. Определенные модели дают возможность распоряжаться работой посредством персонального компьютера, либо планшета, что довольно удобно. Данные приборы могут осуществлять контроль нагреванием пола.

О том, как обеспечить точную регулеровку температуры теплого пола своими руками, вы можете узнать далее.

Если в квартире или доме зимой жарко, приходится открывать окна. Так температура в помещении нормализуется. Но затраты на обогрев помещений довольно высоки. Чтобы их снизить, теплоноситель необходимо расходовать целесообразно. Для регулировки температуры обогрева на радиаторы устанавливают такое устройство, как термостатическая головка. Она эффективно расходует теплоноситель и экономит значительные средства семейного бюджета.

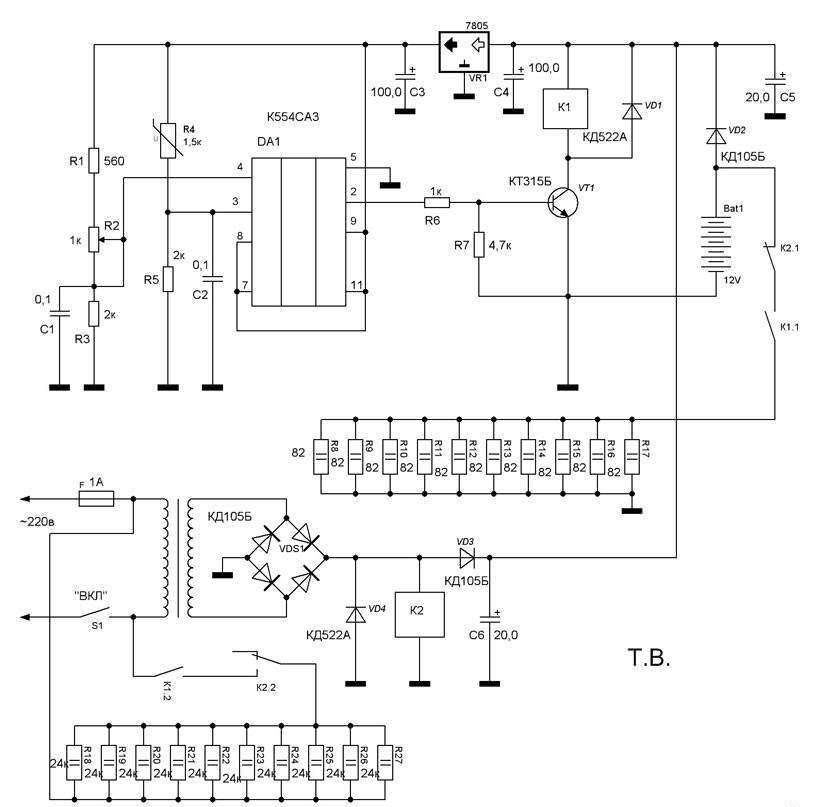

Регулятор температуры своими руками питание и нагрузка

Что касается подключения LM 335 то оно должно быть последовательным. Все сопротивления необходимо подобрать так, чтобы общая величина тока, который проходит через термодатчик соответствовала показателям от 0,45 мА до 5 мА. Превышения отметки допускать нельзя, так как датчик будет перегреваться, и показывать искаженные данные.

Запитка терморегулятора может происходить несколькими способами:

• С помощью блока питания с ориентировкой на 12 В;
• С помощью любого другого устройства, питание которого не превышает вышеуказанный показатель, но при этом ток, протекающий через катушку не должен превышать 100 мА.

Еще раз напомним о том, что показатель тока в цепи датчика не должен превышать 5 мА, по этой причине придется использовать транзистор с большой мощностью. Лучше всего подойдет КТ 814. Конечно, если вы хотите избежать применения транзистора, можно использовать реле с меньшим уровнем тока. Он сможет работать от напряжения в 220 В.

Особенности применения термостатов

Схема установки термостат в радиатор

Однако мало подобрать термостат для отопительного котла или батареи – нужно правильно его установить. В зависимости от типа устройства бывают различные монтажные схемы. Лучше всего ознакомиться с инструкцией по применению от производителя конкурентной модели.

Есть несколько стандартных способов установки, которые могут незначительно отличаться. Рассмотрим каждый из них в зависимости от конкретного элемента отопления.

Термостаты для радиаторов

Для монтажа термостата на отопительный радиатор следует сначала спустить всю воду на этом участке теплоснабжения. Затем выполняется установка устройства между батареей и входящим патрубком

Важно проконтролировать правильное положение термостата – на его корпусе указывается направление движения теплоносителя

После установки термостатов в системе отопления выполняется проверка их работоспособности. Для этого необходимо заполнить систему и нагреть теплоноситель до оптимального уровня. Затем устройство устанавливается в различных тепловых режимах. При этом проверяется степень нагрева радиатора с помощью накладного или встроенного термометра.

Термостаты для котлов отопления

Подключение термостата к котлу отопления

Для котлов рекомендуется использовать электрические термостаты для отопления. Они подключаются к управляющему блоку оборудования. В зависимости от показаний температуры в комнате или на улице термостат подает команду на изменение степени нагрева теплоносителя.

Основная сложность состоит в правильном подборе клемм для соединения этих приборов в единую управляющую цепь. Эти данные можно взять из инструкции по подключению. Для механических термостатов, устанавливаемых в котлы отопления, процесс монтажа ничем не отличается от схемы радиатора.

Термостаты для циркуляционных насосов

Практически все термостаты для циркуляционных насосов отопления являются электронными. Они подключаются к блоку управления и изменяют скорость вращения крыльчатки в зависимости от показаний внешних датчиков.

Немаловажным фактором при выборе является стоимость термостата. Поэтому сначала рекомендуется провести предварительный анализ предложений на рынке.

Заключение

Термореле — терморегулятор, реле температуры, термостат, синонимы устройства. Развиваясь от простых электромеханических, с биметаллической пластиной или сильфоном, до современных цифровых устройств термореле претерпели большие улучшения показателей в сторону точности и надежности. При этом их цена остается невысокой, доступной для потребителей, а сами устройства — необходимыми для бытового кондиционирования, микроклимата, кухонной техники и тепличного хозяйства.
