Ошибки при монтаже теплого пола
Ориентироваться следует на площадь, не занимаемую мебелью без ножек и бытовыми приборами. Если занята большая часть пространства (более 50 %), теплый пол может использоваться только для дополнительного обогрева.
Кабель снабжается соединительными муфтами, резать его нецелесообразно. Вручную не удается создать надежное соединение, и система быстро выйдет из строя. Следует сразу подбирать необходимую длину по мощности.
Не допускается включение системы теплого пола до высыхания клеевого раствора. Проверка исправности делается путем замера его сопротивления до монтажа и после. Величина не должна существенно отличаться от указанной в паспорте.
Нельзя класть обогревающие элементы на грязную поверхность. Основу следует очистить промышленным пылесосом и обработать грунтовкой.
По кабелю и греющим матам не рекомендуется ходить в обуви.
Термодатчик не замуровывают в раствор. Его помещают в гофрированный рукав, чтобы при выходе из строя можно было заменить. При заливке клея не допускается его попадание на датчик.
Схема укладки теплого пола должна быть нарисована в масштабе. Лучше сфотографировать греющий кабель после укладки. В дальнейшем это пригодится при необходимости сверления пола при ремонте.
Вокруг греющего кабеля недопустимо оставлять воздушные карманы, где он может перегреться и выйти из строя
Особенно это важно, когда толщина теплого пола небольшая, и весь он размещается в тонком слое плиточного клея.
Достоинства сочетания теплого пола и плитки
Монтаж обогревающей конструкции делает пол из плитки (керамической, метлахской) очень тёплым и комфортным в быту. К другим очевидным достоинствам укладки тёплого пола под плитку специалисты относят:
- Быстрое высыхание влаги на поверхности пола (например, после проведения влажной уборки).
- Сочетание постоянного обогрева и керамики полностью исключает риск развития патогенного грибка и других микроорганизмов.
- Комфорт и удобство для жителей дома. Такое напольное покрытие может использоваться в любой комнате: детской или взрослой спальне, кухне и столовой зоне, в коридоре или ванной комнате.
- Монтаж водяного тёплого пола под плитку своими руками довольно выгоден в финансовом плане, позволяя сэкономить семейный бюджет.
Керамика отличается хорошими практическими показателями: длительный срок эксплуатации, высокая прочность, устойчивость к воздействию влаги, моющих составов, дезинфицирующих средств. Особенностью также является абсолютная безопасность декоративного покрытия.
Уход за теплым полом во время эксплуатации
Специальных мер во время пользования выполнять нет необходимости. Конструкция надежно защищена под декоративным покрытием. Чтобы теплая плитка радовала собственника как можно дольше, следует выполнить несколько простых советов:
Скачки напряжения могут спровоцировать повреждения цепи. Проверить ее целиком не представляется возможным. Терморегуляторы от авторитетных производителей имеют встроенную защиту от перепадов напряжения, обрывов, коротких замыканий. Если надежного датчика нет, рекомендуется приобрести его отдельно
Смонтировать его несложно, важно правильно подобрать рабочие параметры. Перед покупкой следует уточнить марку нагревательных элементов. Продавец-консультант подберет соответствующий терморегулятор
Точная схема маршрута силового кабеля, разводки сети, схемы расположения нагревательных элементов пригодится при монтаже дополнительных конструкций в помещении. Сверлить пол, стены в комнате, где отоплением являются теплые плитки, под крепежные системы, не рекомендуется. В случаях крайней необходимости сверяют расположение предполагаемых отверстий с планом размещения элементов нагревания. Полностью исключить возможность проникновения влаги к системе. Теплый кафель в ванных и туалетных комнатах — опция повышающая комфорт, но требующая соблюдения определенных правил. Сантехнические приборы должны быть исправными. Постоянные протечки, излишки влаги недопустимы в помещении, где пол с подогревом. Подумать об этой проблеме лучше при проектировании и заложить в план работ дополнительные гидроизоляционные операции. Тогда пользование теплым полом будет безопасным и долгим
Продавец-консультант подберет соответствующий терморегулятор. Точная схема маршрута силового кабеля, разводки сети, схемы расположения нагревательных элементов пригодится при монтаже дополнительных конструкций в помещении. Сверлить пол, стены в комнате, где отоплением являются теплые плитки, под крепежные системы, не рекомендуется. В случаях крайней необходимости сверяют расположение предполагаемых отверстий с планом размещения элементов нагревания. Полностью исключить возможность проникновения влаги к системе. Теплый кафель в ванных и туалетных комнатах — опция повышающая комфорт, но требующая соблюдения определенных правил. Сантехнические приборы должны быть исправными. Постоянные протечки, излишки влаги недопустимы в помещении, где пол с подогревом. Подумать об этой проблеме лучше при проектировании и заложить в план работ дополнительные гидроизоляционные операции. Тогда пользование теплым полом будет безопасным и долгим.
Удовлетворительный результат и минимум затрат по уходу определяются правильным, пошаговым выполнением рекомендаций. Согревающие комнату полы под плитку благотворно влияют на здоровье жильцов. Ноги в тепле. Равномерная конвекция с медленным перемещением воздушных масс не поднимает мелкие частицы пыли, ворса. Полностью отсутствует холодный слой над полом, как при традиционном отоплении.
Недостатки монтажа теплого пола
Выбор водяного отопления под плитку идеально подходит для обустройства частных и загородных домов. Но для монтажа тёплого пола под плитку в квартирных домах владельцу придется собрать много разрешений от управляющей компании, ведь отопительные трубы подключаются к общей системе строения. Также имеется ряд неудобств, связанных с оборудованием тёплого водяного пола:
- При кладке плиточных модулей на бетонную стяжку высота напольного покрытия получается достаточно большой, что абсолютно несовместимо с низкими потолками.
- При образовании течи в системе отопительных труб придется снимать всё напольное покрытие: кафель и бетонное основание. По этой причине лучше отдать предпочтение водяному полу под плитку, но без стяжки.
- Все этапы монтажа тёплых полов под плитку необходимо проводить в строгом соответствии с рекомендациями специалистов, ведь ошибки приведут к неисправности системы отопления.
Укладка плитки на электрический пол
На этом этапе у вас так же не возникнет трудностей – укладка плитки на теплый пол ничем не отличается от обычной укладки плитки. Единственное различие между этими процессами – использование специального плиточного клея. Приобрести следует клей “для теплого пола”, при выборе производителя так же не стоит сильно экономить, сэкономив на качестве мы можем получить не совсем ожидаемый результат!
Перед самой укладкой теплый пол в ванной нужно примерно соорентироваться в том, как мы будем в дальнейшем ее укладывать. Для этого разложите плитку, на основных участках расположите цельную плитку.
Далее подготовим плиточный клей, размешиваем сухую смесь и воду
Начинать этот процесс необходимо с дальнего угла от двери в ванную.
Используя зубчатый шпатель, на поверхность нагревательного мата осторожно наносим получившийся раствор. Все пустые места в этом процессе должны быть заполнены клеем
Оптимальный показатель толщины слоя клея над элементами конструкции составляет не меньше чем 5 мм.
Перед тем, как положить первую плитку, монтируем в углы пластиковые крестики. Это поможет вам контролировать размеры щелей. После этого необходимо проверить на сколько ровная поверхность и уровни ее горизонта! Пластиковые колышки помогут эффективно устранить все возникшие неточности.
Дальше мы монтируем пластиковые крестики с каждой стороны, после чего проводится укладка плитки (второй и третьей) с разных сторон. Повторяем процесс проверки ровности поверхности и уровня горизонта. Проводим снова те же действия, проверяя горизонталь плитки. Так мы проложим плитку по всей поверхности теплого пола.
Желательно иметь в своем арсенале плиткорез, это существенно упростит обрезку в тех местах, где она требуется. Аналогом плиткореза может выступить “болгарка” или качественный стеклорез.
После того, как теплый пол оказался по всей своей поверхности уложенный плиткой (крестики не демонтируем), нам осталось только подождать полного высыхания. В среднем этап высыхания длится около суток, эту информацию вы можете найти на упаковке плиточного клея.
Когда плиточный клей высохнет, используя шпатель, необходимо произвести затирку швов.
Поздравляем! Работы по укладке плитки на теплый пол подошли к завершению! Важный момент: включать систему теплого пола настоятельно рекомендуется только по истечении пары суток. Такой промежуток необходим для того, чтобы плиточный клей успел до конца высохнуть и дать свою максимальную прочность.
В ситуации, когда вы не занимались укладкой плитки, а произвели цементную стяжку, систему не стоит включать вплоть до полного высыхания стяжки. В противном случае вы можете столкнуться с такими проблемами как неправильное высыхание раствора, что приведет к неравномерности пола. В итоге вы получите такие неприятные моменты как трещины и провалы в стяжке. Это вызовет нестабильную работу системы нагревательного кабеля! Заранее подумайте о месторасположении мебели, в этих местах не рекомендуется прокладывать нагревательный кабель. Рекомендуемая толщина стяжки должна быть не меньше 20 мм. Именно уровень в 20-30 мм позволит вам придать максимальную прочность теплому полу.
В первое время вы будете привыкать в новому теплому полу – хоть уровень его температуры и не высокий (для того чтобы не причинить вреда вашим стопам), придется поэкспериментировать с настройками уровня температуры.
Как мы видим, теплый пол в ванной своими руками это вполне реально, главное следовать инструкциям и тщательно проверять каждый шаг на присутствие ошибок. Внимательность – главное в этом деле!
Применяйте полученные знания со всей ответственностью, если вы сомневаетесь в том, что сможете самостоятельно провести все необходимые этапы – лучше обратитесь за помощью к специалистам. Помните, демонтаж теплого пола в ванной дело довольно затратное. Соблюдая все пункты и внимательно проделывая каждый шаг вы сможете существенно сэкономить свои денежные средства!
Всё зависит от комплектующих
Технология укладки тёплого пола под плитку выбирается с учётом особенностей используемых при монтаже комплектующих. Среди доступных в настоящее время технических решений:
- Свободно укладываемый нагревательный кабель. Он может быть резистивным (с повышенным уровнем сопротивления) или саморегулирующимся.
- Готовые к монтажу маты, состоящие из эластичного основания и закреплённого на нём того же нагревательного кабеля.
- Профилированные и соединённые между собой стержни, генерирующие инфракрасное излучение.
Что до инфракрасной плёнки, то её производители тёплых полов не рекомендуют укладывать под плитку из-за плохой совместимости с химическими элементами, входящими в состав стяжки.
Какой лучше?
Рынок предлагает огромное количество нагревательных систем, а потому покупателю непросто сделать выбор. Облегчить этот процесс поможет рейтинг электросистем, основанный на отзывах покупателей и мнении экспертов.
Итак, если говорить о кабельных полах, то хорошие отзывы имеет британский бренд Energy. Система имеет приятное соотношение цены и качества. При ценовой доступности материал имеет неплохой функционал, характеризуется простотой монтажа.
Отечественный аналог – «Теплолюкс». В основе системы – двужильный кабель длиной 28 м (достаточно для обогрева площади 2,8 кв м). Достоинством является высокая мощность пола, что оборачивается, в свою очередь, повышением энергозатрат. Неплохой вариант, если нет возможности приобрести более дорогой бренд.
Лидером среди кабельных систем средней ценовой категории является польский производитель Devi. Продукция бренда имеет в основе самонагревающийся двужильный кабель. Система подходит для монтажа как в помещении, так и на улице.
Если говорить о более эффективных инфракрасных системах, то внимания заслуживают полы от корейского производителя Caleo. Система характеризуется абсолютной саморегуляцией, что позволяет снижать энергопотребление в 5-6 раз после того, как достигается нужный температурный режим. Среди преимуществ – простота монтажа, во многом благодаря подробной инструкции и наличию в комплектах диска с детальным описанием процесса.
Отечественный производитель «Теплолюкс» также выпускает инфракрасный пол в линейке «Национальный комфорт». Это бюджетная модель с длительным сроком эксплуатации. При напряжении 220 Вт мощность модели составляет 150 Вт.
Лидером среди стержневых полов является продукция израильского бренда Electrolux. Это идеальный вариант под кафель – на площадь в 4 кв. м мощность двужильного кабеля составит до 600 Вт/кв м. Стоимость в среднем (на указанную площадь) – в пределах 8 000 рублей. Благодаря использованию в системе кабелей на основе арамидной нити достигается высокая механическая и термическая прочность пола.
При выборе теплого пола следует учитывать еще 2 фактора:
- Расход электроэнергии;
- Время нагрева.
Потребление электричества
Выбирая из представленных вариантов – какой теплый пол лучше, в первую очередь следует смотреть на их электропотребление в расчете на квадратный метр напольного покрытия. При приблизительно одинаковом нагреве больше всего будет потреблять греющий кабель. Его обычно приходится укладывать близко расположенными друг к другу витками, из-за чего общее потребление электричества такой системой обогрева выходит высоким.
Инфракрасные стержни и пленки тратят электроэнергии менее всего. Они и быстрее нагревают пол. Если ИК-термопленка до комфортной температуры в 18–20 0С покрытие успевает прогреть за 15–20 минут, то кабелю или мату на это требуется до нескольких часов.
Варианты укладки кабеля
Монтаж инфракрасного пленочного теплого пола
Наиболее просто выполняется монтаж пленочного (инфракрасного) теплого пола. Нагревательные ленты инфракрасного пола продаются в рулонах различной ширины. Исходя из габаритов помещения, лента нарезается кусками таким образом, чтобы минимизировать количество соединений. Соединения отрезков ленты выполняется по параллельной схеме специальными зажимами, которые изолируются битумной изоляцией. Зажимы и изоляция должны входить в комплект продажи системы обогрева.
Укладка кабельных матов практически ничем не отличается от укладки инфракрасного пленочного пола, за исключением того, что отрезка нагревательных матов производится таким образом, чтобы не нарушалась целостность нагревательного кабеля.
Работы по установке пола
Схема монтажа электрического теплого пола.
В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.
Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.
В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.
Начинать монтаж теплого пола надлежит от штробы

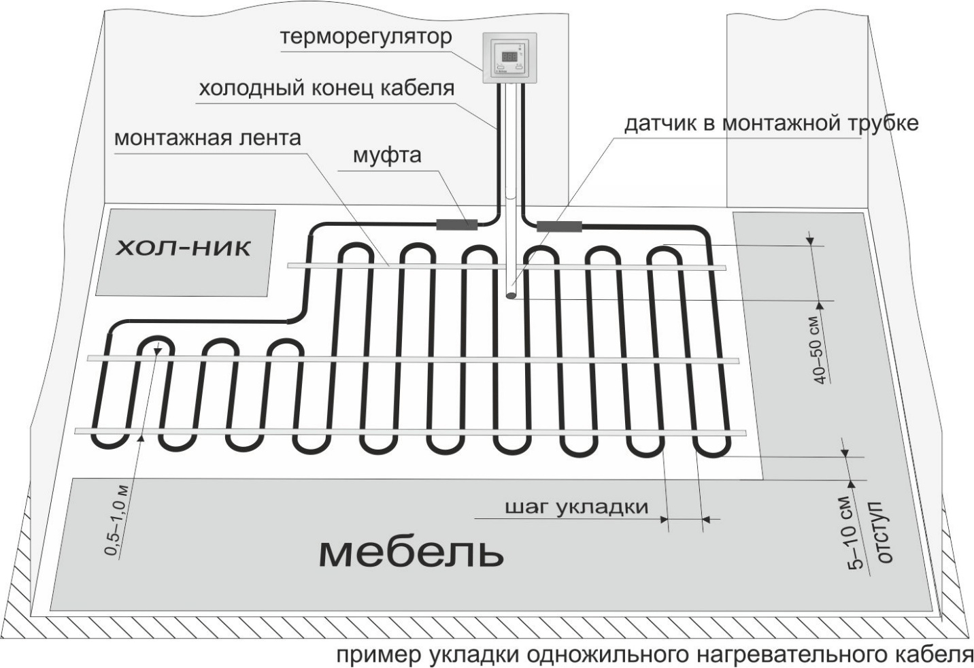

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику
Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник
Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.
Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.
После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.
Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.
Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.
Разрезание плитки плиткорезом.
Инструменты и материалы:
- одножильный или двужильный кабель;
- сетка для основы;
- терморегулятор;
- датчик температуры;
- гофра под датчик;
- демпферная лента;
- цемент;
- строительный песок;
- перфоратор;
- ножницы по металлу;
- пенофол;
- монтажный скотч;
- армирующая сетка;
- антисептическая грунтовка;
- валик;
- кафельная плитка;
- плиточный клей;
- шпатель с зубцами;
- плинтус;
- затирка для плитки.
Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.
Можно ли укладывать водяной пол под плитку?
Не только можно, но даже нужно.
Ведь при наличии нагревателя в конструкции пола главный недостаток керамической или каменной плитки — высокая теплопроводность — превращается в преимущество.
Вспомните: в обычных условиях плитка всегда является холодной на ощупь, отчего ходить по ней босиком крайне некомфортно.
Такой эффект объясняется именно высокой теплопроводностью — материал активно отбирает тепло кожи и та чувствует холод.
Если же внутри пола устроен подогрев, то тепло, благодаря той же высокой теплопроводности, будет беспрепятственно поступать в помещение.
Таким образом, система «теплый пол» (ТП) будет работать с предельной эффективностью. В этом отношении с плиткой не сравнится ни какое другое напольное покрытие.
Какие бывают тёплые полы, и что лучше?
Раньше решали проблему укладкой водяных труб. Это сравнительно недорогой вариант обогрева кафельной плитки или керамогранита. Однако поверх уложенных труб нужно делать мощную бетонную стяжку.
Это существенный минус водяных полов, который выражается в следующих неудобствах:
- дополнительные трудозатраты и денежные средства, так как стяжка иногда достигает 7-8 см;
- бетонный слой ложится большим грузом на междуэтажное перекрытие, которое изначально при строительстве не рассчитано на такую нагрузку;
- если водяная труба выйдет с из строя, есть риск затопить соседей снизу, а ремонт системы будет дорогостоящий.
Последнее обстоятельство актуально так же и для частных домов, где делают большие площади водяных полов.
Прежде чем подсоединить в многоквартирном доме ещё один водяной контур, нужно брать разрешение у контролирующих органов. Об этом нужно знать заранее, чтобы потом не платить штрафы. Но, как правило, взять разрешение — задача не реальная. Остаются электрополы — как более подходящий вариант.
Но и здесь не всё так просто, приходится выбирать:
- инфракрасная плёнка — спорный вариант;
- нагревательные маты — эффективно, но дорого;
- нагревательный кабель — считается оптимальным решением.
Чтобы определиться в монтаже эл теплого пола под плитку, нужно познакомиться с техническими условиями и рекомендациями, которые даёт производитель оборудования по поводу работы данной системы обогрева.
Плюсы и минусы системы
Главным преимуществом теплых полов под плитку является то, что они греют саму поверхность пола, а не воздушные массы, как это делают радиаторы отопления. В результате в помещении получаются комфортные условия – пол теплый, а воздух не пересушен
Важно и то, что температура у поверхности пола будет на 2-3 градуса выше, чем на уровне головы человека. Именно такие температурные показатели оптимальны для хорошего самочувствия
Систему теплого пола и его способность к «ступенчатому» прогреву помещения (где более теплые воздушные массы оказываются в районе пола) по достоинству оценят семьи с маленькими детьми
Ребенок постоянно на полу, кроме того, его рост гораздо ниже роста взрослого человека, поэтому так важно быть уверенным, что напольное покрытие теплое и комфортное
Немаловажно, что система прогреет всю поверхность пола, в то время как радиаторы нагревают только поверхности возле себя. При правильной настройке датчиков и монтаже нагревательных элементов можно избежать чрезмерного обогревания мебели, бытовой техники, а значит, их преждевременного выхода из строя. Что касается напольного покрытия, то теплый пол – отличное решение под плитку
Материал имеет хорошую теплопроводность, поэтому быстро нагревается и отдает тепло. Повышение температуры не оказывает негативного влияния на изразцы
Что касается напольного покрытия, то теплый пол – отличное решение под плитку. Материал имеет хорошую теплопроводность, поэтому быстро нагревается и отдает тепло. Повышение температуры не оказывает негативного влияния на изразцы.
Существует 2 основных разновидности теплого пола – водяной и электрический. Первый функционирует за счет труб, по которым циркулирует горячая вода, второй – благодаря нагревательным элементам, работающим от электросети.
Каждый из этих вариантов обладает преимуществами и недостатками.
К плюсам водных теплых полов можно отнести следующие характеристики:
- небольшие затраты на организацию системы;
- высокие показатели КПД.
Однако монтаж трубной системы – это серьезная нагрузка на несущие конструкции здания, а также необходимость поднимать уровень пола на 10-15 см. Естественно, что такой метод не подходит для многоквартирных домов и прочих зданий с централизованным типом отопления.
Наконец, стоит отметить трудоемкость монтажа и необходимость разбирать пол и всю систему для обнаружения и устранения неполадок.
Нагревательные маты и другие разновидности электропола гораздо проще в монтаже и подходят почти для всех типов помещений, в том числе городских квартир. Такие системы быстро нагревают пол и оснащаются термодатчиками, благодаря которым удается регулировать температуру помещения.
Удобно и то, что при поломке отдельного элемента ее легко диагностировать (этот участок пола просто остается холодным) и произвести замену, не прибегая к демонтажу всей системы.
Из явных недостатков – более высокая стоимость системы электропола и повышенное потребление электроэнергии. Кроме того, теплый пол, работающий на электричестве, как и всякий электроприбор, при неправильном подключении и эксплуатации может стать причиной возгорания. О том как, проводится монтаж теплого электрического пола на основе нагревательного мата, вы увидите в следующем видео.
Монтаж кабельного теплого пола под кафельную плитку своими руками
При выборе такого типа нагревательной системы важны два аспекта – правильность прокладки самого кабеля (с учетом интенсивности его нагрева, расположения массивных элементов обстановки) и правильность заливки стяжки. Отделочные работы ведутся по стандартным правилам, останавливаться на нюансах укладки плитки здесь мы не будем.
Подготовка пола производится так же, как при устройстве обычной стяжки – обязательно снимается частично разрушенное и потерявшее прочность старое покрытие, фрагменты прежней стяжки, убирается весь мусор и пыль. С учетом того, что в стяжке будет проложен кабель, необходимо как можно внимательнее отнестись к гидроизоляции перекрытия (чернового пола) и выполнить теплоизоляцию под стяжку.

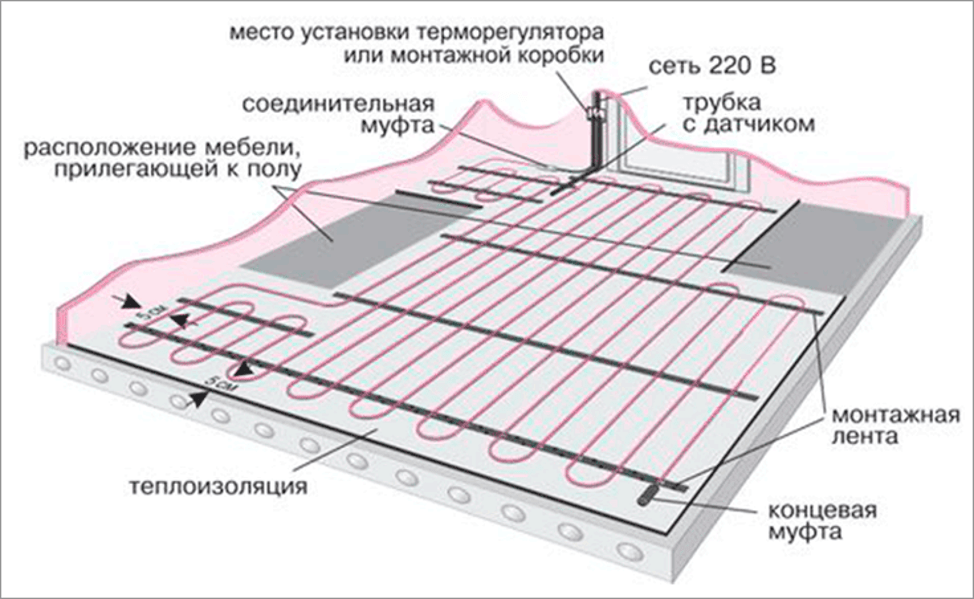

Далее определяется схема прокладки кабеля. Выбор зависит от площади помещения, количества отдельных кусков провода, его типа (одно- или двухжильный). Ниже представлено несколько популярных схем.
При выборе схемы обязательно учитывают положение мебели, имеющей значительный вес и плотно прилегающей к полу, а также сантехнического оборудования (если речь идет о ванной комнате, туалете или совмещенном санузле).

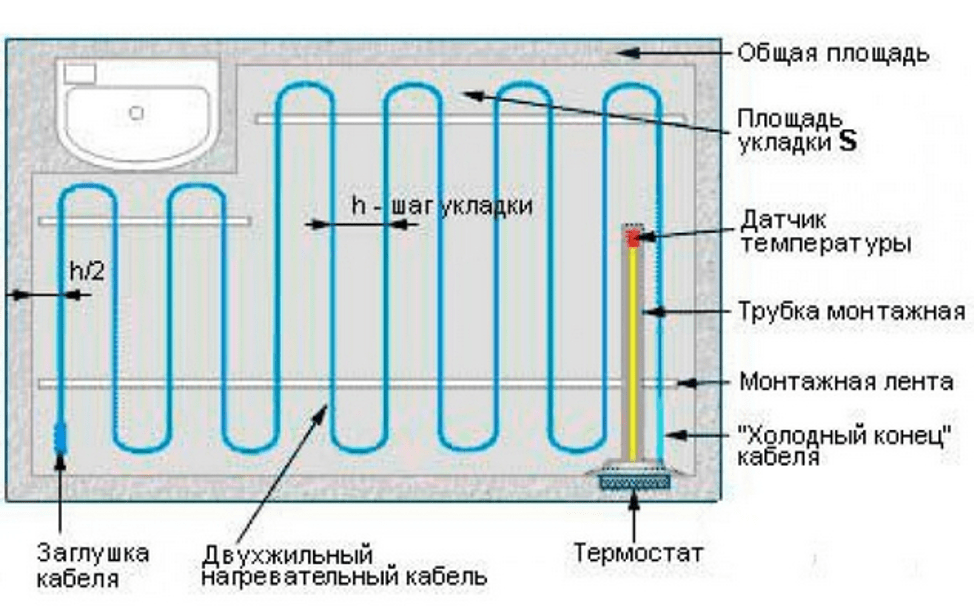

Шаг укладки (h) определяется, исходя из данных об общей площади укладки и необходимого уровня отдачи тепла. Допустим, для санузла общей площадью 8 кв.м. площадь укладки составит (за вычетом размеров душевой кабинки, раковины, унитаза и стиральной машины) 4 кв.м. Уровень комфортного нагрева пола требует не менее 140…150 Вт/м.кв. (см. таблицу выше), причем эта цифра относится ко ВСЕЙ площади помещения. Соответственно, при сокращении площади укладки в два раза по сравнению с общей требуется 280…300 Вт/м.кв

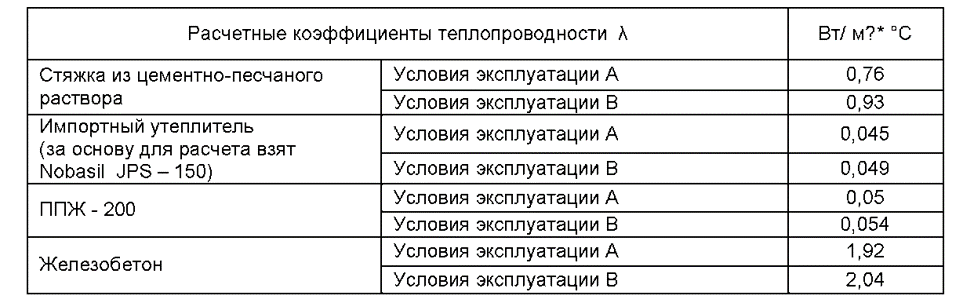

Далее необходимо учесть коэффициент теплопередачи стяжки (для керамической плитки, как писалось ранее, он может не приниматься во внимание)
Если принимать обычный раствор (цементно-песчаный) с коэффициентом 0,76, на каждый квадратный метр для получения количества тепла 300 Вт исходного нагрева требуется около 400 Вт.

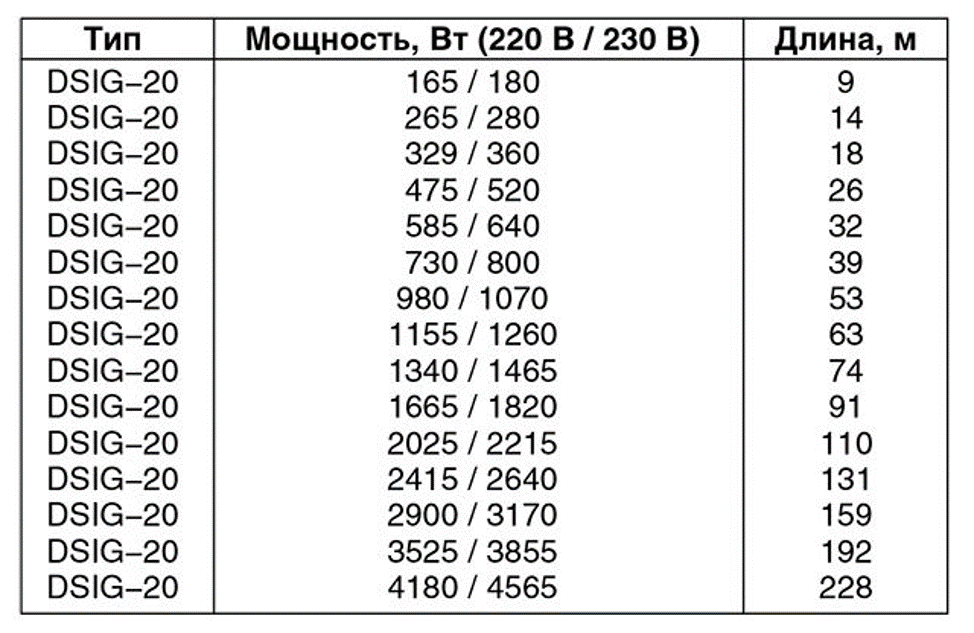

Взяв данные из таблицы выше, получим длину провода 91 м (суммарная мощность 1665…1820 Вт) на все 4 кв.м. укладки. При этом шаг укладки выбирается не менее 5…10 диаметров кабеля, первые витки располагаются не менее чем в 5 см от вертикальных поверхностей. Приблизительно рассчитать шаг укладки можно по формуле
H=S*100/L,
Где S — площадь укладки (именно укладки, не помещения!); L – длина провода.
При выбранных параметрах
H = 4*100/91 = 4,39 см
Учитывая необходимость отступа от стен, можно принять 4 см.
Планируя монтаж, важно выполнить следующие правила:
- никаких петель и скруток! Кабель не должен укладываться петлями, соединять отдельные фрагменты можно только с помощью специальных клемм;
- недопустимо подключение «теплого пола» к домовой электросети напрямую, исключительно через специальный регулятор (обычно входит в комплект поставки);
- чтобы продлить срок использования системы, следует защитить ее от скачков напряжения (стабилизаторы, автоматы с предохранителями) и соблюдать рекомендованную производителем технику монтажа.

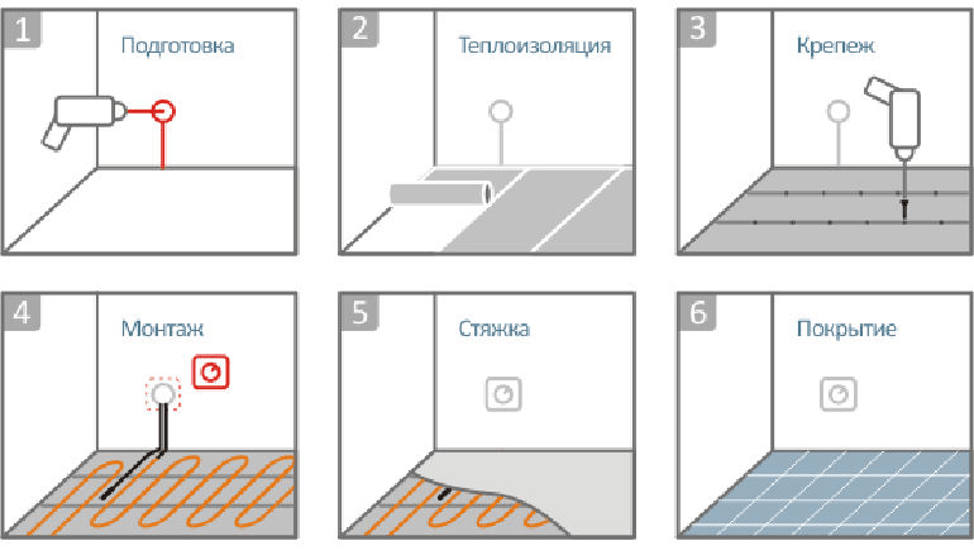

Последовательность работ такова:
- заливается первичный слой стяжки, в материале выполняется штроба для прокладки канала – подвода кабеля к терморегулятору, обычно подвод делается в гофрированной трубке;
- на него (после полного отверждения, естественно) монтируется теплоизоляция с отражающим тепло слоем;
- укладка кабеля с помощью армирующей сетки или ленты с соблюдением запланированного шага;
- вывод кабеля к терморегулятору;

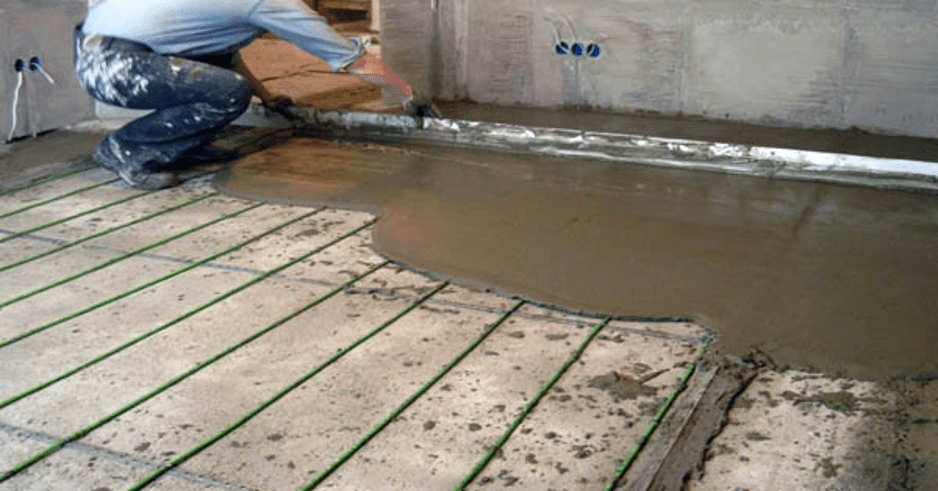

- заливка верхнего слоя стяжки (3…4 см). Подключение кабеля к электросети допустимо только после полного отверждения стяжки.
К сожалению, при неверном монтаже или повреждении кабеля выявить ошибку можно только при попытке включения, следовательно, для ремонта придется вскрывать и переделывать стяжку. Поэтому мастера рекомендуют проверить работоспособность кабеля на всей протяженности (включая соединения и внешние приборы контроля) до заливки смеси.
Подготовка основания под электрический теплый пол
Греющий кабель или нагревательный мат укладывают только на
ровную, чистую, обеспыленную поверхность пола. Таким образом, подготовка
поверхности включает в себя устранение выступающих участков пола, заливку
трещин, очистку от пыли. И, в идеале, нанесение грунтовки. Если поверхность
неровная под теплый пол, следует сделать стяжку. Если время позволяет можно
использовать бетонную стяжку, но дальнейшие работы будут продолжены только
после полного высыхания поверхности. При ограниченном временном ресурсе и
относительно ровной поверхности, можно отдать предпочтение наливным полам.
Укладывать кабель на деревянный пол или фанеру нежелательно,
это приведет к потерям тепла.
Штробление стены также выполняется на этом этапе.
Совет. Если установка системы электрический пол
выполняется в отремонтированном помещении, можно использовать наружную
прокладку провода – в пластиковые короба.
