Что лучше: гвозди или саморезы?
При подборе крепежа всегда возникает вопрос: лучше взять гвозди или саморезы? Каждый вид крепежа имеет свои преимущества и недостатки. Но главное требование к крепежу – он должен обеспечить надежность соединения элементов лесов. В противном случае конструкция может просто развалиться в самый ответственный момент, а это уже очень опасно для строителя.
Для обеспечения высокой прочности гораздо лучше подходят гвозди.
Для их изготовления используются относительно мягкие сорта углеродистых сталей, поэтому под нагрузкой они гнутся, но не обламываются. Хрупкая закаленная сталь саморезов гораздо тверже и может обломиться при большой нагрузке.
Если все-таки выбраны саморезы, предпочтение стоит отдать анодированным изделиям (они имеют зеленовато-желтый цвет). Такие крепежные элементы менее хрупкие и легче переносят нагрузки. Однако они все равно будут более хрупкими чем гвозди. А вот «черные» саморезы из закаленной стали для сборки лесов лучше не применять.
Главная претензия к гвоздям — затруднение процесса разборки лесов. Чтобы совместить преимущества обоих видов крепежа, можно использовать компромиссный вариант: собрать леса с помощью саморезов, а затем укрепить гвоздями (по 2-3 шт.) самые проблемные соединения.
Чтобы гвозди было легче вынимать, применяют такой способ: под них подкладывают маленькие кусочки досок небольшой толщины (можно бросовые, непрочные обрезки). При разборке эти досочки расщепляют, и торчащие шляпки гвоздей теперь можно легко подцепить гвоздодером.
Сборка металлических лесов
В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.
Для работы понадобится:
- трубы сечением 30х30 мм и длиной 1,5 м;
- трубы диаметром 15 мм;
- трубы 25х25 мм;
- обрезная доска толщиной 40 мм;
- алюминиевая лестница;
- саморезы и болты;
- болгарка;
- дрель;
- сварочный аппарат;
- уровень.
Металлические самодельные леса
Шаг 1. Подготовка распорок
Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.
Подготовка распорок Подготовка распорок
Шаг 2. Изготовление переходников
Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.
Переходники
Шаг 3. Сборка рамы
Стойки Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.
Шаг 4. Монтаж секции
Сборка конструкции Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.
Шаг 5. Изготовление настила
Схема сборки Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.
Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.
Шаг 5. Покраска лесов
Леса строительные Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.
Леса
Цены на столбы, профильные трубы
Столбы, профильные трубы
Леса строительные своими руками из дерева. Как сделать строительные леса своими руками?
Строительные леса являются очень полезными конструкциями, без которых редко обходится возведение стен или отделочные работы. Подобные сооружения вполне возможно соорудить своими руками. В этой статье мы разберемся, как это надо делать правильно.
Что собой представляют?
Прежде чем переходить к рассмотрению пошаговых инструкций изготовления строительных лесов, целесообразно разобраться в том, что собой представляют такие конструкции.
В общем смысле строительные леса – это специальные каркасные сооружения, которые собираются из нескольких секций и составных элементов. Параметры таких составляющих являются стандартизированными в соответствии с мировыми стандартами.
Строительные леса необходимы, чтоб обезопасить рабочие процессы, с которыми сталкиваются строители.
Разновидности
Строительные леса подразделяются на несколько разных типов. Каждый из них имеет свою конструкцию и особенности. Познакомимся поближе с наиболее популярными экземплярами, которые используются для строительных, отделочных и реставрационных работ.
Клиновые . В таких сооружениях составные элементы соединяются друг с другом посредством особого клинового фиксирования. Это очень надежные и качественные конструкции. Способны выдерживать внушительные нагрузки. В эксплуатации клиновые леса оказываются удобными и практичными.
Рамные . Основная деталь подобных конструкций – это жесткая рама. Чаще всего такое сооружение используется в условиях покрасочных и штукатурных работ. Рама в рассматриваемых конструкциях связывается с горизонтальными стойками и диагональными связующими компонентами.
Штыревые . В подобных лесах основной соединяющий узел – это штырь. Штыревые конструкции очень популярны среди строителей, поскольку предельно легко собираются, и их получается разобрать прямо на строительной площадке. Часто на конструирование этого уходит 1 или 2 дня.
Хомутовые . Если строение, на котором запланировано проведение строительных работ, отличается усложненной конструкцией, то отличным решением станут именно хомутовые леса. Метод крепежа в этих моделях является профессиональным.
Основные правила
Строительные леса бывают разными. Их конструктивные особенности во многом зависят от работ, для которых они применяются . К примеру, для монтажа материалов, имеющих небольшой вес, высокая несущая способность не так важна, ведь больших нагрузок здесь не будет. Для подобных работ обычно изготавливают специальные приставные подмостки либо сооружения в виде своеобразных конвертов. Отделочные работы в отношении фронтонов или простая наружная отделка могут осуществляться с применением обыкновенных строительных «козлов» – на их перекладины выкладывают настил.
Вне зависимости от того, какую конструкцию подразумевают строительные леса, и для каких работ их подготовили, они обязательно должны изготавливаться в соответствии с рядом важных правил. Только при соблюдении этого условия можно рассчитывать на то, что сооружение получится надежным и крепким. Познакомимся поближе с этими правилами.
- Строительные леса обязательно должны быть выстроены в соответствии с нагрузками, которые будут на них подаваться. К примеру, если это варианты из дерева, и строитель будет устанавливать тяжеловесные материалы, то целесообразно задействовать для создания лесов толстые и максимально крепкие доски.
- Материалы, из которых будут строиться строительные леса, ни в коем случае не должны быть низкокачественными, сломанными, подгнившими, со следами плесени и прочих дефектов. Из подобного сырья достаточно крепкое и безопасное сооружение точно не получится.
- Мастер, который выстраивает строительные леса своими руками, может не обращать внимания на привлекательность рассматриваемой конструкции. Следует сосредоточиться на ее надежности и безопасности, нежели на внешнем виде – в данном случае он не так важен.
- Леса надо делать устойчивыми и крепкими. Если строение будет покачиваться или заваливаться, быть малоустойчивым, то работать на нем будет просто опасно. Безопасными подобные конструкции назвать нельзя.
Строительные леса: какие их разновидности существуют и в чем их особенности?
Чтобы работать на больших по высоте объектах, используют такие временные сооружения, как строительные леса.
Характерные особенности строительных лесов
Подобные конструкции включают в себя три основные составляющие, такие как:
- Мостки;
- Опоры;
- Средства перемещения.
Конструктивные элементы строительных лесов могут быть изготовлены как из металла, так и из дерева.
Для изготовления каркасной части используют высокопрочные материалы, которые полностью соответствуют современным требованиям, предъявляющимся к ним техникой безопасности. Обычные конструкции, изготовленные из металла и древесины твердых пород дерева, универсальны, благодаря чему их можно использовать в любой местности независимо от рельефа.
В ремонтно-строительных работах используют различные виды строительных лесов, выбор которых определяется преимущественно стоимостью конструкций и сложностью выполняемых работ. У каждого типа таких сооружений есть свои технические характеристики, технология возведения и порядок демонтажа, а также стойкость к динамическим нагрузкам и механическому воздействию.
Далее, пойдет речь об основных типах строительных лесов.
Рамные леса
Превосходные несущие свойства и особое конструктивное исполнение обеспечивают таким сооружениям применение в различных сферах современного строительства, включая реставрационные, монтажные и отделочные работы.
В конструктивном плане рамные леса являют собой каркас, состоящий из высокопрочных металлических рам, диагональных элементов и флажковых замков. Для таких конструкций характерны сравнительно небольшой вес, высокий уровень устойчивости и оперативность монтажа и демонтажа.
Клиновые леса
Своим названием они обязаны способу соединения их составляющих, а если быть более точным, то специальным клинообразным крепежным элементам. Лестницы, горизонтальные площадки и диагональные элементы скрепляются с опорными металлическими трубами, которые имеют фланцы с отверстиями. Опорные трубы и горизонтальные направляющие объединяют клином, входящим в соответствующее отверстие.
Клиновые леса для строительства отличаются высокой эксплуатационной надежностью и способностью выдерживать большие механические нагрузки. Если возникает острая необходимость, то такие конструкции можно использовать в качестве опалубочного каркаса при возведении монолитных сооружений. Клиновые леса при использовании на кривоугольных по форме объектах требуют дополнительного хомутового крепления.
Хомутовые леса
Благодаря универсальности такие конструкции можно использовать на различных по сложности объектах. Особое конструктивное исполнение хомутовых лесов обеспечивает между мостками различные по величине расстояния. Подобные сооружения могут менять свою форму в любой плоскости.
Подвесные леса
Они представляют собой подвижное основание, которое скрепляется с отдельными секциями методом «друг на друге». Эксплуатация таких конструкций не требует наличия грунтовой основы.
Чашечные леса
Конструкции подобного рода нашли широкое применение в современном строительстве, где их используют при выполнении самых разнообразных работ. Наличие у чашечных лесов фланцевых соединений обеспечивает конструкциям способность выдерживать различные по величине внешние нагрузки.
Как сделать строительные леса своими руками
Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.
Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.
Набор заготовок для сборки одной секции включает следующие элементы:
- Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
- Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
- Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
- Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
- 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.
Сборка одноуровневой секции металлических лесов состоит из нескольких операций:
- к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
- к стойкам приваривают горизонтальные перемычки;
- в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
- сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
- концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
- затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
- стяжки фиксируют к стойкам болтами и затягивают гайками;
- на стойках и перилах сверлят отверстия под болтовые соединения;
- к отрезкам труб приваривают пластины (подпятники);
- собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
- на боковые перемычки укладывают настил из доски «сороковки».
Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.
Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.
Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.
В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).
Порядок монтажа рамочных лесов ЛРП
Монтаж и демонтаж лесов должен производиться под руководством ответственного производителя работ, который должен: 1) изучить конструкцию рамных лесов; 2) составить схему установки для конкретного объекта, согласно ППР; 3) составить перечень потребных элементов; 4) произвести согласно перечню приемку комплекта металлоконструкций со склада с отбраковкой поврежденных элементов. 5) знать и использовать всю нормативную документацию, связанную с техникой безопасности в строительстве (СНиП 12-03-2001, ГОСТ 12.3.033-84, ГОСТ 27321-87, ГОСТ 24258-88 и т.д.) . 2. Рабочие, монтирующие легкие леса, предварительно должны быть ознакомлены с конструкцией и проинструктированы о порядке монтажа и способах крепления элементов к стене.
МОНТАЖ ЛЕСОВ:
1 этап — современные рамные леса устанавливают на спланированную утрамбованную площадку, обустроенную водоотводом и и заградительными барьерами. Под башмаки (или регулируемые опоры) укладывают в поперечном направлении подкладку из доски толщиной не менее 50 мм. Следует обеспечить горизонтальность подкладки, но без помощи кирпичей, камней и обрезков из досок. Горизонтальность лесов может быть обеспечена устройством специального временного опорного сооружения (стабилизирующая опора).
2.2 Расчет высоты лесов
2.2.1 Расчетная высота лесов (Н) определяется согласно прилагаемым схемам (рис. , , )
Н = h + 2 м,
где h = n × 2 — высота, равная удвоенному количеству ярусов,
2 м — добавление 2 м к высоте последнего настила,
n — количество ярусов.
Ярусом считается модуль, состоящий из стоек, связей и поперечин, а полуярусом — модуль, состоящий из стоек и связей.
2.2.2 Расчетная высота в случае выполнения нестандартных ярусов, то есть меньше или больше 2 м, рассчитывается как сумма количества ярусов, умноженных на 2 и полуярусов, плюс 2 м (рис. )
Н = (n × 2 + р × 1) + 2 м,
где n — количество ярусов,
р — количество полуярусов.
Рисунок 2
Рисунок 3
2.2.3 Для наклонной опорной плоскости, если уровень земли ниже нулевой отметки (до — 2 м), то количество ярусов, затраченных деталей (элементов) лесов, трудозатрат будет постоянным, например, n = 4 яруса (рис. ). Высота лесов для расчета принимается 10 м.
2.2.4 Для наклонной плоскости здания, например, при перепаде высот 8 — 10 м, количество ярусов (соответственно, затраченных деталей и элементов лесов, трудозатрат) будет постоянным, а именно n = 4 яруса (рис. ).
Рисунок 4
Рисунок 5
Высота лесов для расчета, согласно прилагаемой схеме, принимаетсяH = 10 м.
При высоте менее 8 м, ярусов будет n = 3 и H = 8 м.
Классификация строительных лесов
Сам термин «леса» связан с историческим опытом отделки фасадов штукатуркой, лепниной и росписью при возведении дворцов и прочих элитарных строений. Для штукатуров и отделочников возводились многометровые «этажерки» из настоящих бревен и помостов. После окончания работ весь этот материал расходовался на дрова, оставив потомкам только свое название да принцип сооружения.
Современные варианты имеют в своей основе каркас и выполняются с учетом многоразового использования. Конструктивно леса строительные могут выполняться в таких вариантах:
Штыревые леса – из стальных труб, с приваренной изогнутой арматурой и гнездовыми замками. Тяжелые и неповоротливые, требуют значительного времени на сборку и перемещение – но при этом очень прочные. Например, каменную или кирпичную кладку лучше всего выполнять именно с них.
На штыревые леса можно загрузить большое количество тяжелых строительных материалов, они весьма устойчивы и прочны;Рамные леса из легких алюминиевых и/или стальных сплавов – изготавливаются из труб и ребер жесткости с надежной фиксацией конструкции в прочную раму. Могут иметь колеса для перемещения по плоскому грунту. Отлично подходят для штукатурки или обшивки балкона сайдингом– когда вес строительных материалов невелик, а работа сопряжена с быстрым перемещением вдоль (вверх-вниз) ремонтируемого объекта;Клиновые леса – своеобразный симбиоз рамных и штыревых конструкций, объединяющий достоинства обеих.
Выдерживают большую нагрузку и при этом мобильны. Узлы крепежа выполнены в виде фланцев с прорезями, что позволяет создавать многоугольные и ломаные линии вдоль сложных фасадов.Хомутовые леса – универсальные конструкции небольшой грузоподъемности для ремонта и реставрации криволинейных фасадов;Подвесные – всем известные «люльки», с помощью которых выполняется мойка фасадных стекол и герметизация межплиточных швов. Между двумя стационарными лесами тоже может быть подвешена конструкция без опоры на грунт.
Подвесные, хомутовые и клиновые варианты бывают только покупными, их самостоятельное «производство» не рекомендуется. Штыревые или рамные строительные леса, чертежи которых приведены ниже, своими руками собираются при наличии соответствующих плотницких и металлообрабатывающих навыков.
Как собрать деревянные леса

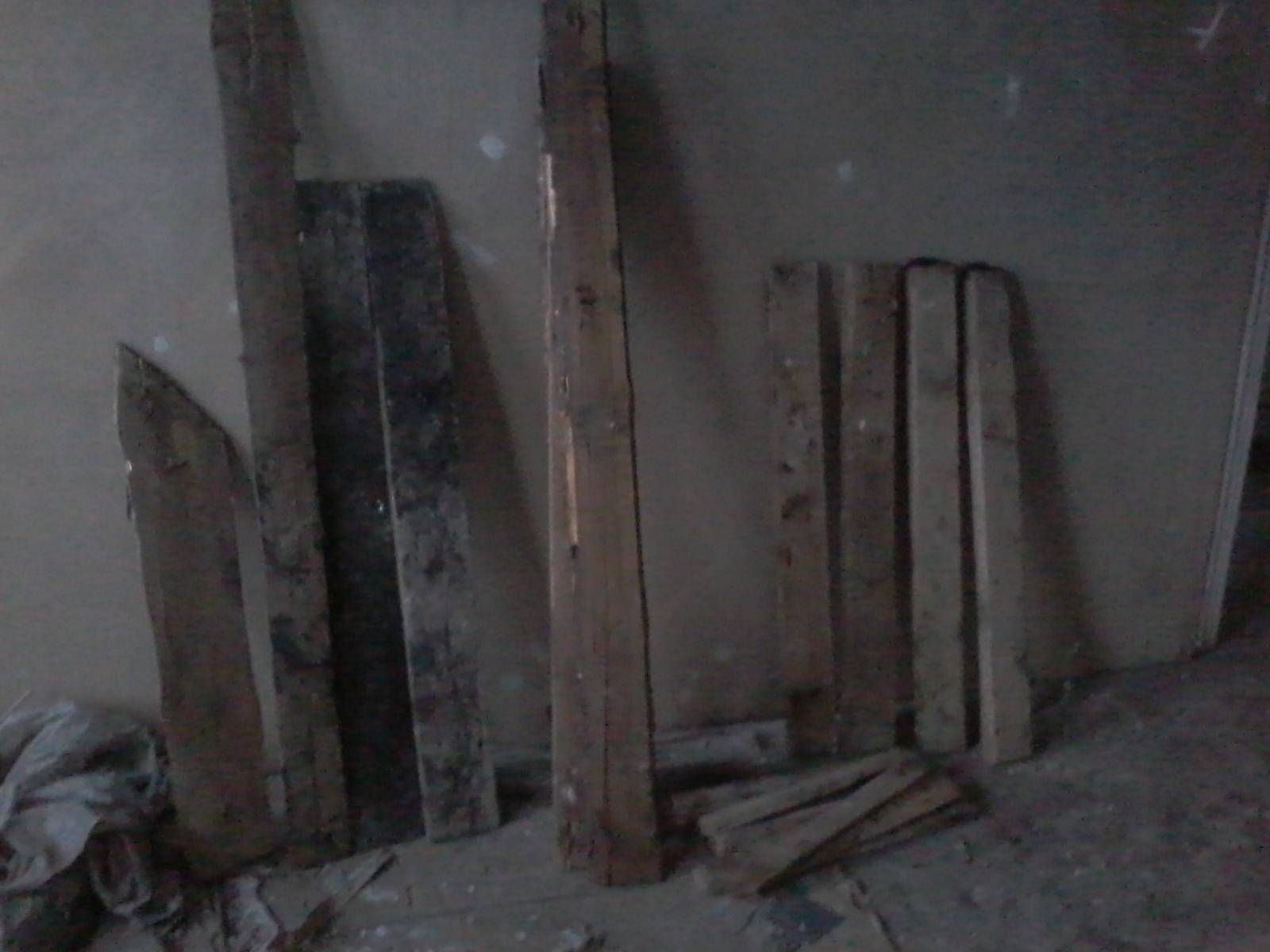

Что понадобится для монтажа лесов
Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:
- Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
- Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
- Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

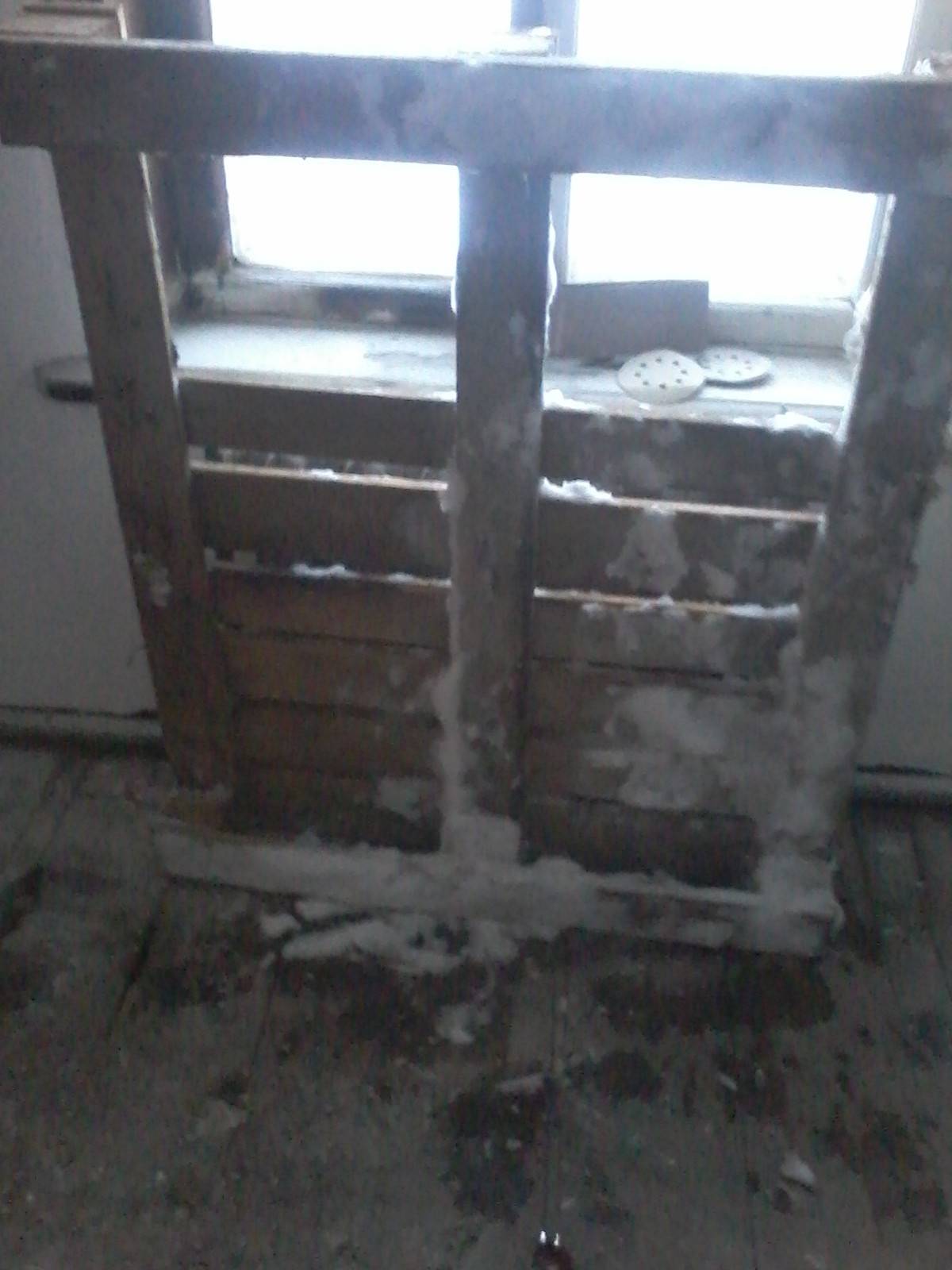

Изготовление рамы
Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

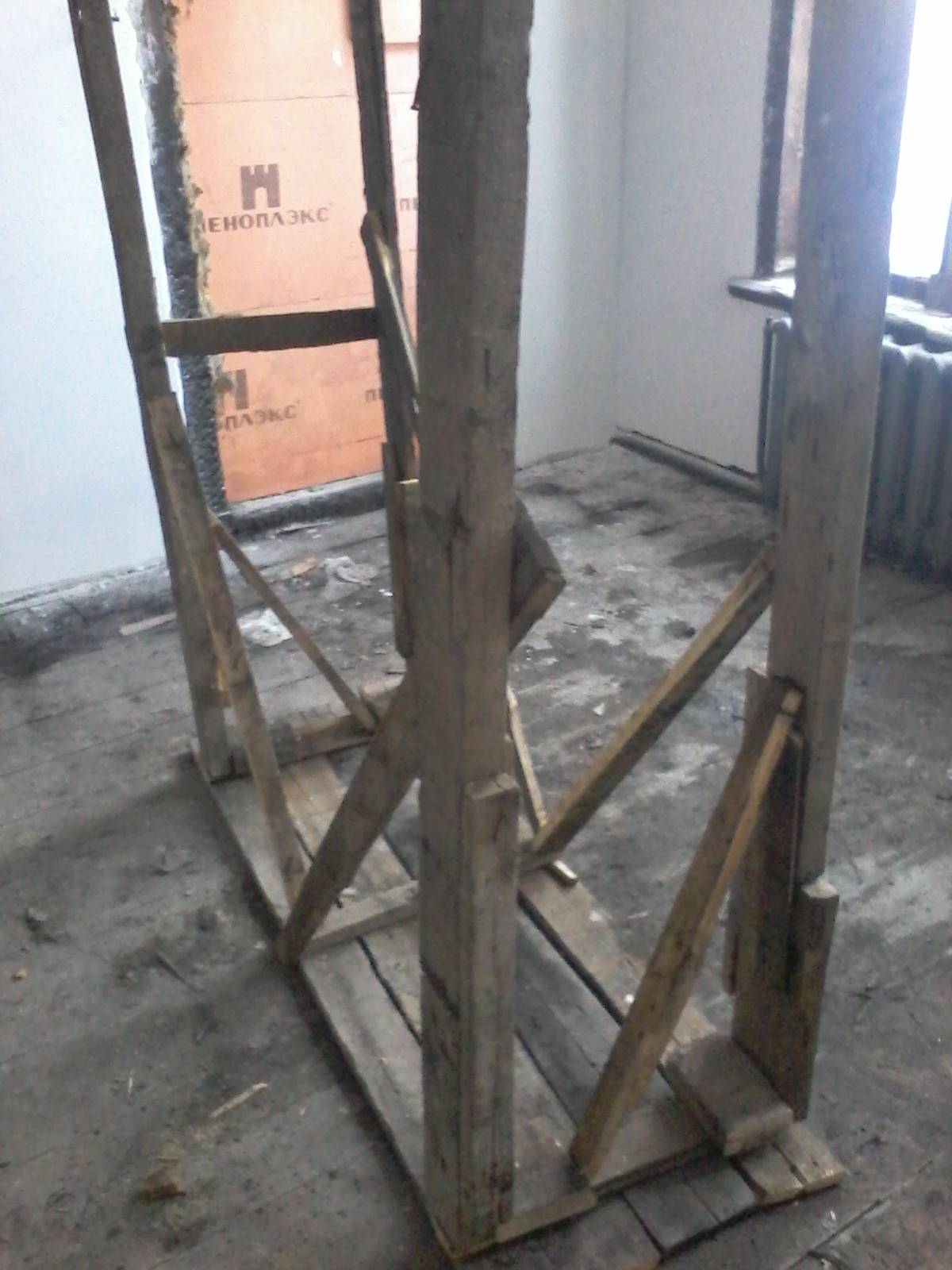

Сборка каркаса
Строительные леса своими руками
Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.
В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.
К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

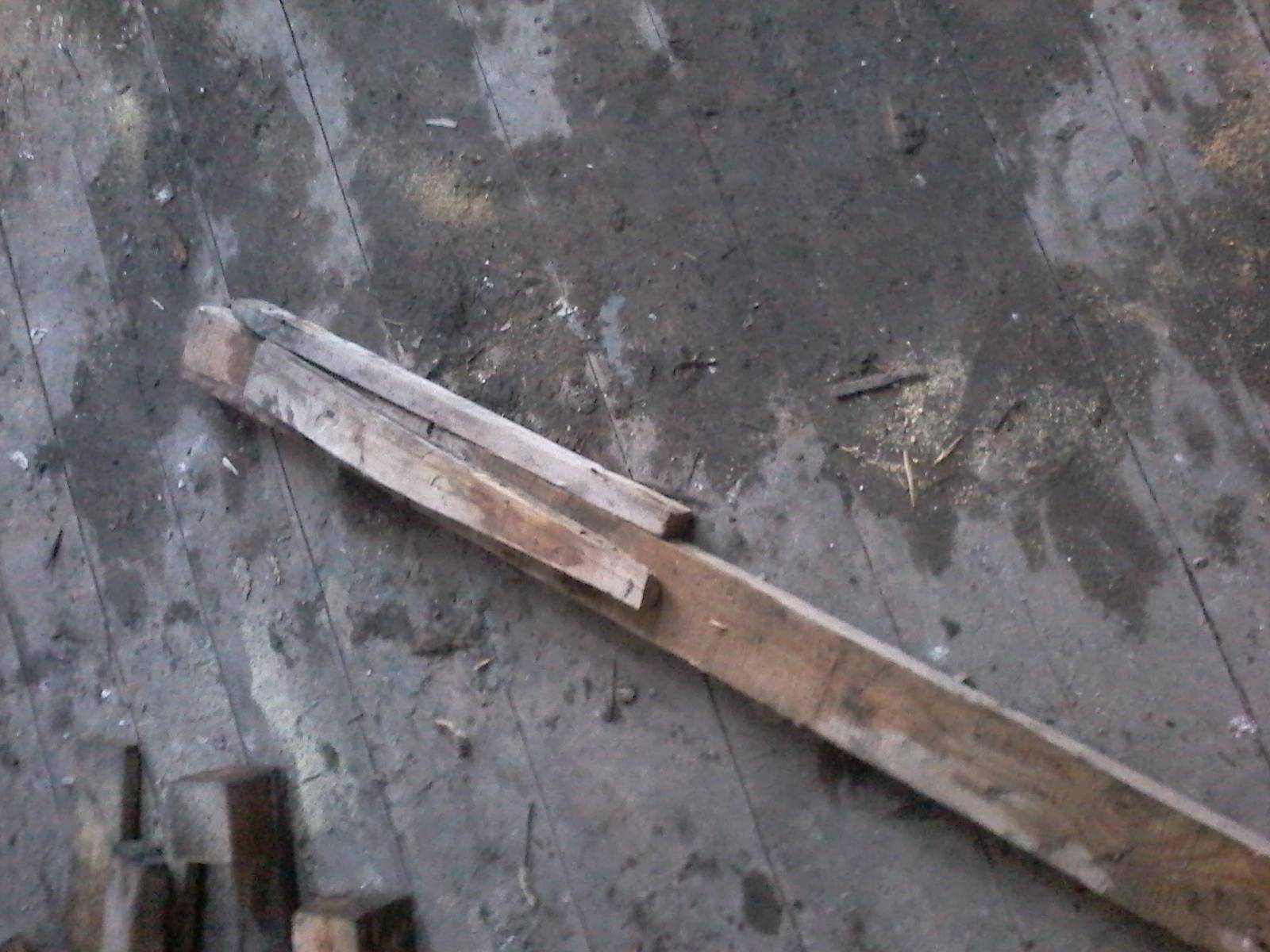

Подготовка дополнительных стоек

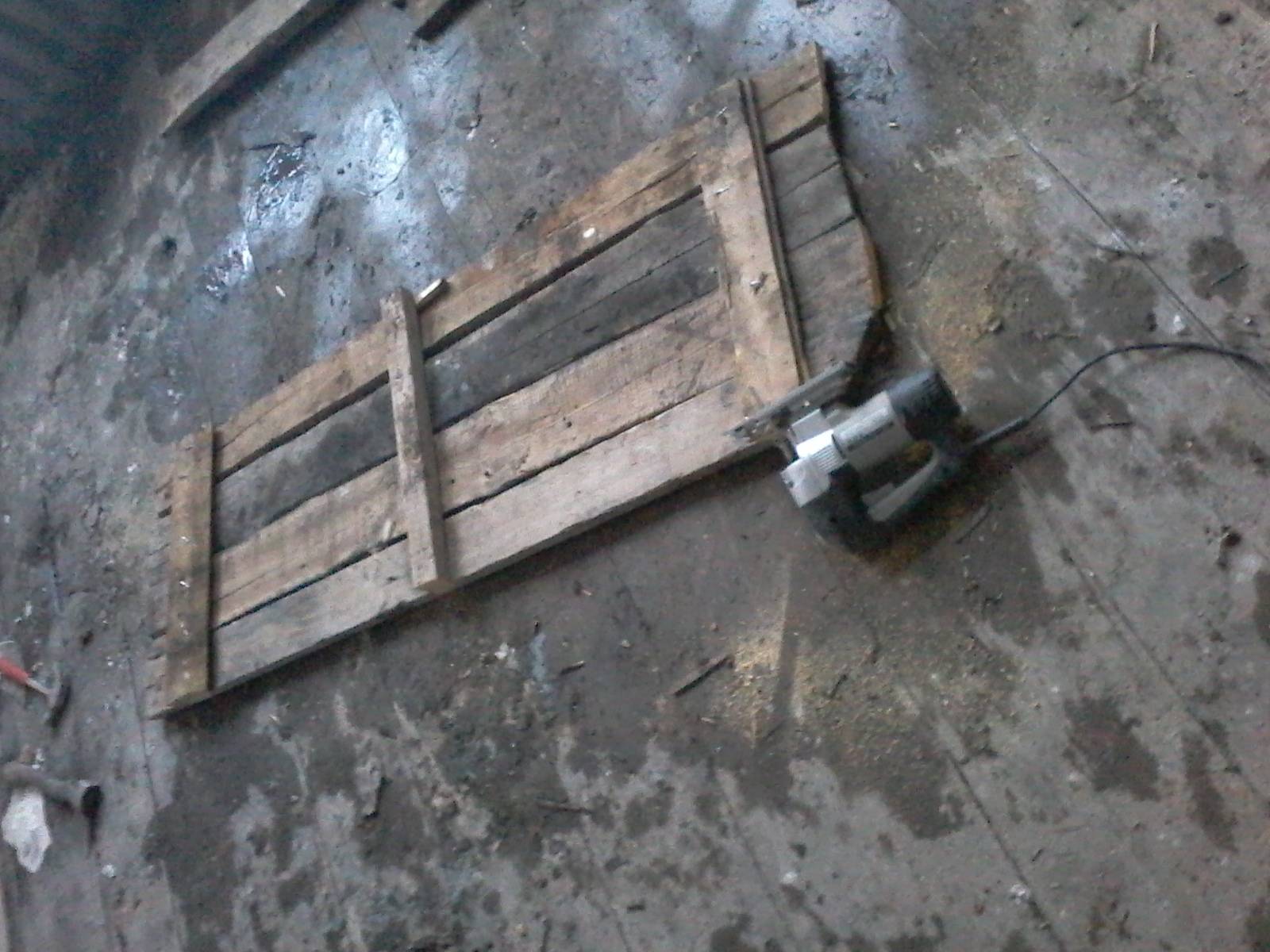

Монтаж настила
Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.
Монтаж настила
Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.
Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.
Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.
От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.
Грамотно сделанные перемычки – основа безопасности строителя
Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.
Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.
Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.
