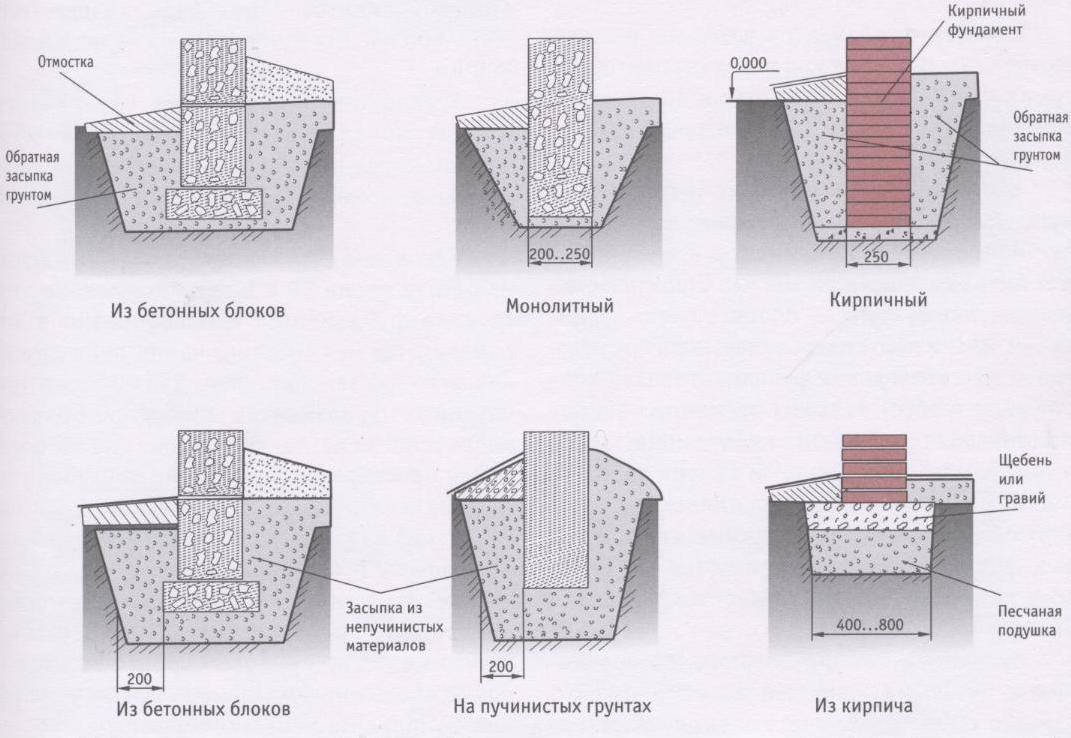

Виды и этапы строительства столбчатых фундаментов

Технология возведения столбчатого фундамента: подготовка

После всех расчетов, определения материалов и прочих работ приступают к устройству столбчатого фундамента. Осуществляется процесс следующим образом.

Схема разметки столбчатого фундамента.

Сначала проводятся подготовительные работы, которые заключаются в подготовке площадки. Для этого срезается верхний растительный слой на толщину около 10-30 см, причем площадку рекомендуется расчистить больше, чем площадь самого основания (примерно на 2-4 м с каждой стороны).

Если под растительным слоем располагается песчано-гравийный грунт, то его оставляют под основание фундамента. Если же почва глинистая, то необходимо предусмотреть песчано-гравийную подушку. Если после срезания обнаружены илистые или торфяные грунты, то их необходимо полностью заменить.

С подготовленной площадки удаляется весь мусор, лишние предметы. Затем на площадку подвозятся все необходимые материалы и инструменты. На этом подготовительные работы закончены.

Следующий этап – . Для этого согласно плану строительства дома на землю переносятся основные размеры фундамента и его оси. Для точных измерений используется рулетка. Необходимо проверять и точность прямых углов, которые должны составлять ровно 90°. И еще один важный момент – проверка глубины, она должна быть везде одинакова. Для проверки используется прибор теодолит.

Схема столбчатого фундамента с ростверком.

Далее переходят к рытью ям под фундамент. Траншея роется по всему периметру дома, она должна быть ровной, располагаться строго по осям. Ямы, глубина которых не более 1 м, роются с прямыми стенками и без креплений. Если же глубина превышает 1 м, то необходимо делать откосы или крепления из досок.

Траншея должна быть глубже заливаемого фундамента на 20-30 см и шире на 20-40 см, чтобы в дальнейшем можно было собрать опалубку и установить распорки для ее держания. Ширина основания должна быть не меньше общей толщины стен будущего здания.

На дно ямы укладывается гравийно-песчаная подушка, которая исключает деформации от пучения грунта в морозы. Она должна быть шире фундамента на 10-20 см со всех сторон. Подушку следует намочить водой и тщательно утрамбовать при помощи ручной трамбовки. После этого на нее укладывается гидроизоляционный материал – рубероид или полиэтиленовая пленка.

Технические параметры материалов

При изготовлении столбчатых фундаментов немаловажное значение имеют свойства строительных материалов и компонентов, а также правильность их использования

Таблица прочности бетона

Щебень (размолотые и отсеянные до нужной фракции отходы карьерного производства камня) должен быть с однородной структурой, цветом и плотностью. Это относится ко всем видам. Допускается использование гравия — морской или речной окатанной гальки.

Самый лучший кварцевый песок для бетона — это промытый морской или речной.

Металлические изделия — арматура, металлопрокат, не должны иметь следов коррозии, искривлений геометрических размеров и других видов дефектов. Перед употреблением они должны пройти агтикоррозионную обработку.

Подготовка к изготовлению

На подготовительной стадии следует выяснить размеры будущего строения, нагрузку на фундамент вышестоящих конструкций и несущую способность грунта. Перед возведением каркасного дома можно самостоятельно выполнить исследование почвы. Для этого необходимо пробурить несколько ям на участке. Глубина скважины — ниже 50 см подошвы фундамента. Таким способом определяется тип грунта и отсутствие водоносных слоёв.

Характеристика грунтов:

  • Скальные — почвы с высоким содержанием камня или гравия, отличаются крепким основанием, хорошо удерживают нагрузку, не собирают воду.
  • Крупные пески — представляют собой крепкое основание с низкой пучинистостью.
  • Мелкопесчаные — плохо подходят для строительства, так как отличаются высокой пучинистостью. Они собирают воду в верхних слоях и выталкивающим образом действуют на фундамент.

Расчёты глубины и количества столбов

Столбчатые основания бывают заглублёнными (для водонасыщенных и глиняных грунтов) и малозаглублёнными (для скальных и песчаных почв с низким уровнем залегания грунтовых вод). Высота заглублённого фундамента зависит от средней глубины промерзания почвы в вашей местности. Подошва такого основания должна располагаться ниже этого уровня на 30–50 см. Перед началом работ следует рассчитать нагрузку дома, для этого суммируется вес стен, перекрытий, кровли и масса фундамента.

Тип конструкциивес
Каркасные утеплённые стены толщиной 15о мм25–50 кг/м²
Деревянные балки с перекрытиями и утеплителем90–140 кг/м²
Кровля и снеговая нагрузка
Металлическая45–60 кг/м²
Из гибкой черепицы45–65 кг/м²
Керамическая75–115 кг/м²
Снеговая нагрузка в разных регионах России
Средняя полоса100 кг/м²
Южные регионы50 кг/м²
Северная часть страны90 кг/м²

Для определения веса железобетонного столбчатого фундамента нужно его объем умножить на удельный вес железобетона (2500 кг/м³). Для подсчёта веса одного столба используется следующая формула: V=3,14*G²*h. V — объем столба, G — радиус столба, h — высота столба. Все величины указаны в метрах. Полученную величину нужно умножить на количество столбов, и у нас получится общий объем фундамента.

Несущая способность разных грунтов (в кг/см²):

Несущая способность грунтов
Галька с глиной4,5
Крупнопесчаная6
Среднепесчаная5
Мелкопесчаная4
Гравий с глиной4
Суглинок3.5
Глина5

Выбор материала и расчёт количества

Для устройства столбчатого фундамента используются разные материалы:

  • Дерево — весьма недолговечный материал, даже при обработке защитными составами прослужит не более 20 лет.
  • Каменные столбы — обычно возводятся из бута или гранитных камней. Отличаются долговечностью и надёжностью. Недостаток — массивность и трудоёмкость при постройке.
  • Монолитные бетонные столбы.

Для того чтобы рассчитать количество бетона на столбчатый фундамент можно воспользоваться следующей таблицей:

Радиус столба с круглым сечением
 7,5 см0,0176 м³
 10 см0, 0314 м³
15 см0,07 м³
Квадратное сечение
20х20 см0,04 м³
30х30 см0,09 м³
40х40 см0,16 м³

Арматура для столбчатого основания используется рифлёная, класса А, диаметром 10–12 мм. Металлические прутья нужны той же длины, что и опоры. Для столба диаметром 10–14 мм понадобится 4 прутка арматуры. Их размещают на расстоянии 10 см друг от друга и перевязывают через полметра гладкой и более тонкой арматурой диаметром 6 мм. Таким образом, для двухметрового столба понадобится 8 м толстой и 1,2 м тонкой арматуры. Полученные цифры умножаем на количество опор и получаем метраж необходимой для столбчатого основания арматуры.

Необходимые инструменты

Перед началом строительства необходимо подготовить следующие инструменты:

  • Бетономешалка;
  • Лопата;
  • Рулетка;
  • Уровень;
  • Гвозди и саморезы;
  • Молоток;
  • Шнур;
  • Колышки;
  • Ручной бур;
  • Мастерок;
  • Трубы или доски для опалубки.
