Правила СНиП и ГОСТ для столбчатых фундаментов

Конструктивные мероприятия

  • Для малоэтажных домов целесообразно применение монолитного бетонного фундамента;
  • Для снижения величины касательных сил пучения пазухи траншей, котлованов заполняются непучинистым грунтом;
  • Можно изменить глубину заложения фундамента, но это приведёт к значительному расходу железобетона. Меньший расход бетона возможен при устройстве мелкозаглубленных фундаментов. Касательные силы пучения должны быть меньше нагрузок от дома;
  • Увеличение поперечного сечения нижней части фундамента при размещении его ниже глубины промерзания. Уширенная часть фундамента служит анкером и препятствует перемещению фундамента под действием сил пучения. Нижняя часть фундамента должна быть усиленно армирована, поскольку бетон имеет малое сопротивление растягивающим усилиям. Заглублять анкерную часть нужно ниже максимальной глубины промерзания;
  • Можно использовать другие виды фундамента, например, столбчатые заглубленные, мелкозаглубленные, столбчатые в котлованах или буровые с уширением;
  • Для того чтобы снизить деформации при пучении устраивают надфундаментные конструкции: пояса жёсткости на уровне перекрытий, армирование кирпичной кладки, создание монолитных перекрытий.

Расчет показателя гибкости конструкций здания

1. Показатель гибкости
конструкций здания l определяется по формуле

,(1)

гдеEJ — приведенная жесткость на
изгиб поперечного сечения конструкций здания в системе фундамент-цоколь-пояс
усиления — стена, тс.м2, определяемая по формуле (4);

С — коэффициент жесткости
основания при пучении грунта для оснований ленточных фундаментов;

L
длина стены здания (отсека), м;

,(2)

для оснований
столбчатых фундаментов

,(3)

Здесь pr, hfi, b1 — те же обозначения, что в пп. — ;

Af — площадь подошвы столбчатого фундамента, м2;

ni — число столбчатых фундаментов в пределах длины стены здания (отсека).

2. Приведенная жесткость на
изгиб поперечного сечения конструкций здания в системе фундамент-цоколь-пояс
усиления-стена, тс/м2, определяется по формуле

[EJ] = [EJ]f + [EJ]z + [EJ]p + [EJ]s,(4)

где EJf,
EJz, EJp,
EJs — соответственно жесткость
на изгиб фундамента, цоколя, пояса усиления, стены здания.

3. Жесткость на изгиб, тс/м2,
фундамента, цоколя и пояса уси­ления определяется по формулам

f= gfEf(Jf+ Ayc2);(5)

z = gzEz(Jz+ Azyz2);(6)

p = gpEp(Jp + Apyp2);(7)

где Ef, Ez, Ep — соответственно модули деформации тс/м2,
материала фундамента, цоколя и пояса;

Jf, Jz, Jp— соответственно моменты
инерции, м4, поперечного сечения фундамента, цоколя и пояса усиления
относительно собственной главной центральной оси;

A, Az, Ap— площади поперечного
сечения, м2, фундамента, цоколя и пояса усиления;

y, yz, yp — соответственно расстояния, м, от главной
центральной оси поперечного сечения фундамента, цоколя и пояса усиления до
условной центральной оси сечения всей системы;

gf, gz, gp
— соответственно коэффициенты условий работы фундамента, цоколя и пояса
усиления, принимаемые равными 0,25.

Жесткость на изгиб
фундамента, состоящего из блоков, не связанных между собой, принимается равной
нулю. Если цоколь является продолжением фундамента или обеспечена их совместная
работа, цоколь и фундамент следует рассматривать как единый конструктивный
элемент. При отсутствии поясов усиления EJp
= 0. При наличии нескольких поясов усиления жесткость на изгиб каждого из них
определяется по формуле (7).

4. Жесткость на изгиб, тс/м2,
стен из кирпича, блоков, моно­литного бетона (железобетона) определяется по
формуле

s = gsEs(Js
+ Asys2),
(8)

где Es — модуль деформации
материала стены, тс/м2;

gs
— коэффициент условий работы стены, принимаемый равным: 0,15 — для стен из
кирпича, 0,2 — для стен из блоков, 0,25 — для стен из монолитного бетона;

Js— момент инерции поперечного
сечения стены, м4, определяется по формуле (9);

Аs
— площадь поперечного сечения стены, м2;

уs
расстояние, м, от главной центральной оси поперечного сечения стены до условной
нейтральной оси сечения всей системы.

Момент инерции поперечного сечения стены
определяется по формуле

,(9)

где J1 и J2 — соответственно момент инерции сечения стены
по проемам и по простенкам, м4.

Площадь поперечного сечения
стены определяется по формуле

,(10)

где bs — толщина стены, м.

Расстояние от центра тяжести
приведенного поперечного сечения стены до ее нижней грани определяется по
формуле

,(11)

5. Состояние от главной
центральной оси поперечного сечения фундамента до условной нейтральной оси
системы фундамент-цоколь-пояс усиления — стена определяется по формуле

,(12)

где Ei, Ai— соответственно модуль деформации и площадь
поперечного сечения i-го конструктивного элемента
(цоколя, стены, пояса);

ji — коэффициент условий работы i-го конструктивного
элемента;

yi — расстояние от главной центральной оси поперечного сечения i-го
конструктивного элемента до главной центральной оси поперечного сечения
фундамента.

6. Жесткость на изгиб, тс.м2,
стен из панелей определяется по формуле

,(13)

где Ej, Aj— соответственно модуль деформации, тс/м2, и площадь поперечного
сечения, м2, j-той связи;

m
число связей между панелями;

di— расстояние от j-той связи до главной
центральной оси поперечного сечения фундамента, м;

y — расстояние от главной
центральной оси поперечного сечения фундамента до условной нейтральной оси
системы фундамент-стена здания, определяемое по формуле

,(14)

в которой n
число конструктивных элементов в системе фундамент-стена.

Нормы по организации ленточного фундамента

Планируете организовать ленточный Фундамент? ГОСТы и СНиПы, которые пригодятся:

  • ГОСТ 13580-85 (1994) фундамент на основе железобетонных плит;
  • СНиП 2.02.01.83 (1995) основания сооружений;
  • СНиП 3.03.01-87 несущие и ограждающие конструкции здания;
  • СНиП 3.02.01-87 основания, фундаменты и другие земляные сооружения и др.

Ознакомившись с приведенным перечнем нормативной литературы и СНиПов фундаменты ленточные, можно быть полностью уверенным в возведении благонадежной конструкции.

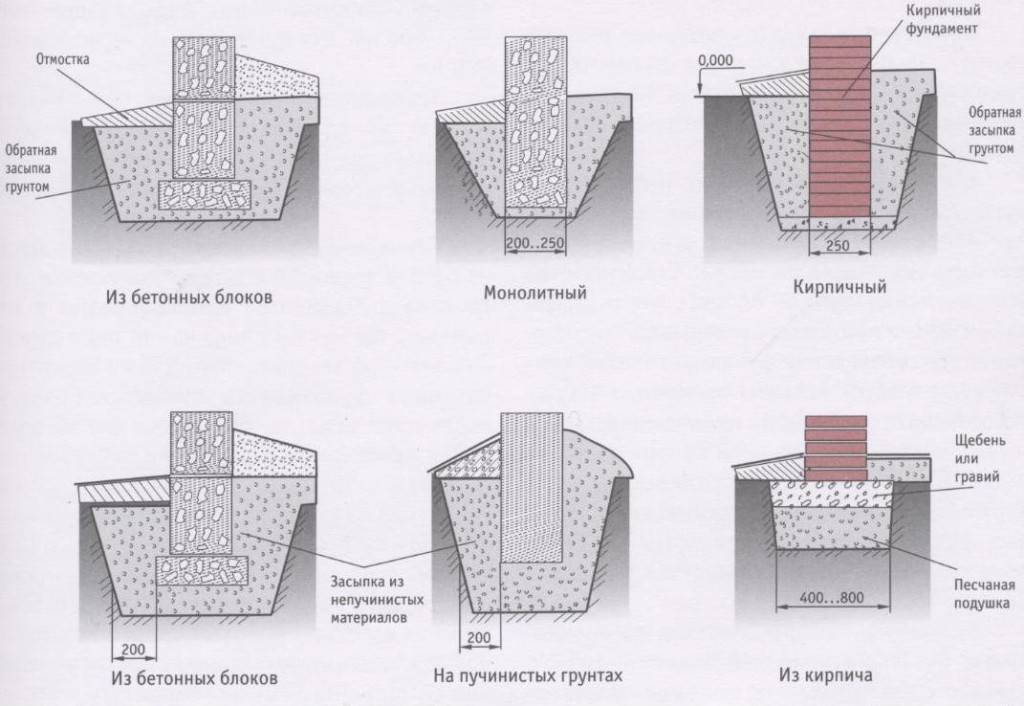

Виды ленточного фундамента

Технология строительства ленточного фундамента предполагает несколько вариантов организации основания для здания. В данный перечень входят следующие конструкции:

  • бутобетонный тип – он делается с использованием цемента, песка и крупнофракционных камней (до 300 мм в диаметре). Это идеальный вариант для скалистой местности и песчаных грунтов. Срок службы конструкции достигает 150 лет. Выполняется устройство ленточных фундаментов по СНиПу II-22-81 (1995) конструкции каменные и армокаменные;

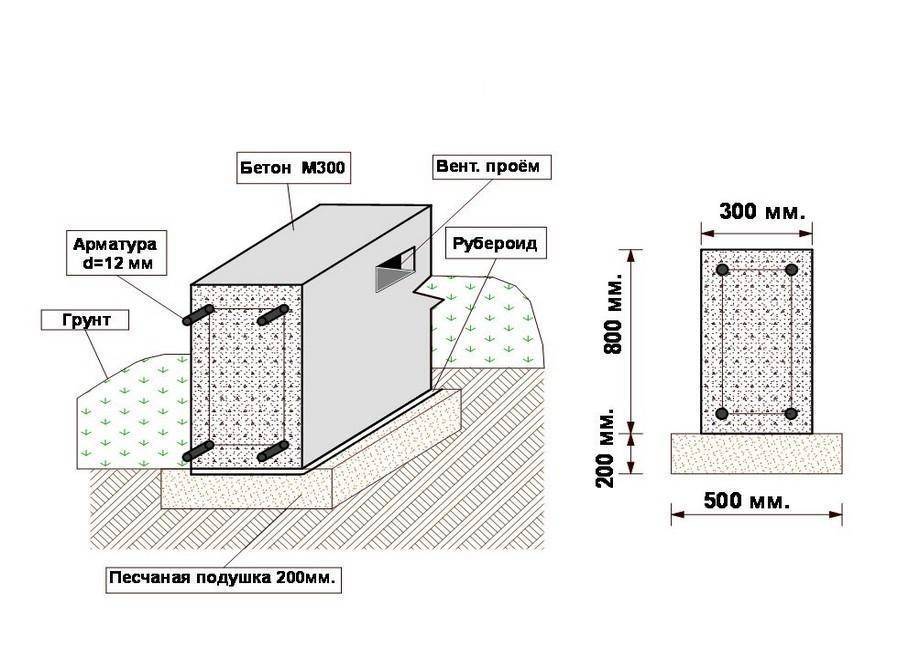

  • железобетонное основание – она представляет собой стальной каркас, Наполнитель: цемент, песок, гравий или обычный битый камень. Данная технология ленточного фундамента считается самой надежной и подходит практически для всех типов грунта;
  • фундамент на основе кирпича – недорогой, подходит только для конструкций «в полтора кирпича» и деревянных домов. Непригоден для грунтов с близким пролеганием водонесущих слоев;
  • фундаментные плиты – по прочности и практичности не уступает железобетонному аналогу. Возводится из заводских блоков. Однако по технологии сложен и требует привлечения спецтехники.

Данные типы основы для здания разняться между собой не только по технологии, но и по стоимости. Цена ленточного фундамента на основе плит самая высокая, далее следует железобетонная конструкция. Завершают перечень бутобетонный и кирпичный фундамент.

Нормы размещения септика на участке

Принятый Правительством Закон о дачах кардинально изменил положение вещей в правилах постройки септика

Не менее важное значение приобрел факт постоянного усовершенствования очистительных сооружений. Теперь, чтобы заложить даже самую простую выгребную яму, необходимо получить специальное разрешение в учреждениях, осуществляющих контроль

Оптимальное расположение септика согласно нормам СНиП и СанПиН

И если постройка произведена не так, как указано в проекте, это может быть чревато не только штрафными санкциями, но и уголовной ответственностью, предусмотренной КоАП. Избирательные проверки могут проводиться в любое время, которое СЭС сочтет необходимым.

В частном доме минимальное расстояние от скважины до септика диктуется следующими условиями:

  • необходимостью учета характера грунта, глубиной и скоростью протекания подземных вод, но это работает при постройке скважины и подземного септика, который делают не всегда;
  • наличием расстояния для подъезда ассенизатора (при условии, что этот тип устройства нуждается в постоянной очистке и снабжен одним или несколькими накопительными резервуарами);
  • дистанция может быть увеличена, если используется почвенная фильтрация, и уменьшена, если задействуется биологическая очистка;
  • огромное значение имеет тип грунта, на котором производится постройка при рытье котлована для подземного септика. Он может затруднить работу или облегчить ее, а низкая проницаемость может усложнить процесс вытекания вод при почвенной фильтрации;
  • если не учитывать особенностей прохождения грунтовых вод, то при сезонном изобилии они смогут легко размыть сделанный фундамент и привести к загрязнению не только участка собственника, но и соседствующих с ним;
  • основным критерием всегда является расстояние от септика на участке до скважины, причем не только в метрах. Основное значение имеет признак высотного превалирования добычи воды в артезианской скважине. Она, так же как и водозаборники, не может располагаться ниже, чем сооружение для очистки.

Септик около дома

Минимальное расстояние от скважины равно 30 метрам согласно СНиП. Но есть и рекомендация СЭС, которая предлагает соблюдать дистанцию в 50 метров до септика, но нормой она не является.

Для установки данных конструкций следует получить разрешительные документы в двух инстанциях, у местного самоуправления и в санитарно-эпидемиологическом надзоре. Однако это обходится гораздо дешевле по временным затратам, чем изучение разработок СНиП и СанПиН, а также различных нормативов и законодательной базы.

Если СЭС, изучив существующие инструкции к применению септика, одобрило все расстояния, выдержанные проектировщиком, в том числе и дистанции до менее важных построек, можно легко избежать конфликтов с соседями, претензий и нареканий от них. Дополнительное разрешение от местных властей позволит добиться и соответствия строительным нормам.

Гидроизоляция пола по СНиП

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой 2.03.13-85

Гидроизоляционные мероприятия по защите пола регламентируются СНиП с маркировкой 2.03.13-85. В данном документе гидроизоляционные меры не озвучиваются как обязательные. Эти мероприятия рекомендуется проводить при высокой и средней интенсивности воздействия следующих жидкостей:

  • нейтральных растворов и вод;
  • органических растворителей;
  • масляных эмульсий и минеральных маслянистых составов;
  • чистых щелочей и их растворов;
  • кислотосодержащих составов;
  • различных жидкостей животного происхождения.

Для защиты пола от воды и различных жидкостей используют следующие материалы:

  • изол, гидроизол, бризол;
  • поливинилхлоридную пену;
  • полиизобутилен;
  • полиэтилен.

При выполнении гидроизоляции пола придерживаются следующих рекомендаций нормативных документов:

  1. Оклеечная изоляция из битумных материалов делается в два слоя при средней интенсивности воздействия воды. При укладке полимерных материалов достаточно одного слоя. Если интенсивность воздействия высокая, то битумные материалы укладываются в четыре слоя, а полимерные – в два.
  2. Оклеечные битумные составы нельзя использовать при воздействии на пол маслянистых составов и органических растворителей. Материалы на базе дёгтя не подходят в случае воздействия растворителей на базе органики.
  3. Если нужно выполнить гидроизоляцию стяжки, то состав наносится сплошным слоем с заведением на высоту 30 см на стены, колонны и другие строительные конструкции, а также оборудование, примыкающее к полу.
  4. В условиях низкой интенсивности воздействия вод допускается устройство гидроизоляционного слоя под подстилающей прослойкой в конструкции пола.
  5. В условиях высокой и средней интенсивности воздействия кислотосодержащих составов гидроизоляция прокладывается под бетонным подстилающим слоем. Если он находится ниже поверхности отмостки, то гидроизоляция делается в любом случае.

Бутовый столбчатый фундамент

Для изготовления своими руками таких опор под сборный дом можно использовать природный камень

Для изготовления своими руками таких опор под сборный дом можно использовать природный камень. Он и является строительным бутом. Такой материал имеет отличные сцепляющие свойства с раствором. Именно поэтому бутовый фундамент любого типа имеет такую популярность.

Возводят бутовый столбчатый фундамент путем кладки бута и заливки его готовым раствором средне-жидкой консистенции. Монтаж проводят поэтапно. Сначала укладывают ряд бута, потом заливают его раствором. Так продолжают до самого верха столбов.

Укладку бутобетонных столбов производят на подготовленную и гидроизолированную подушку из песка и щебня.

Каркас для дома из деревянных столбов

Этот тип фундамента используется исключительно для возведения легких построек в один этаж

Этот тип фундамента используется исключительно для возведения легких построек в один этаж. Чаще всего это бани, беседки, каркасные дома и пр. В качестве материала для изготовления опор используют дуб, тик, лиственницу или сосну. Стоит отметить, что деревянный фундамент столбчатого типа служит от 11 до 25 лет, в зависимости от сорта дерева и качества антисептической обработки материала.
