Техника безопасности
- Соединяя провода, необходимо проявить внимательность и точно следовать эксплуатационным руководствам, которые запрещают выполнять простую скрутку (скручивать спиралью) провод из алюминия и любого другого металла (меди, алюмомеди, алюминия). Причина в том, что окисляясь, алюминий выделяет гальванический пар, который рано или поздно разорвет контакт, а искры, возникающие при прохождении через такие контакты токов большой мощности, нередко становятся причиной пожара.
- Наиболее травмоопасной является сварка алюминия – чтобы избежать неприятностей, обязательно использовать резиновые сапоги и сварочную маску.
- В помещении, где проводится сварка, должны отсутствовать деревянные предметы – чтобы не допустить возгорание.
- Даже деревянные полы рекомендуется накрывать железными листами.
Что делать, если проводов несколько?
При скреплении двух контактов проблем обычно не возникает. А вот что делать, если одновременно необходимо объединить три, четыре и более?
Клеммы wago
В этом случае рекомендуется остановить свой выбор на следующих вариантах соединения (от лучшего к худшему):
- с помощью клеммников wago;
- опрессовка гильзами;
- пайка;
- скрутка с использованием сизов;
- скручивание и обмотка изолентой.
Порядок соединения проводов для каждого из методов мы подробно рассмотрели выше. Настоятельно рекомендуем Вам использовать первый вариант, т.к. он относиться к наиболее современному и эффективному. При этом стоимость ваг не слишком велика, а проводка служит более 30 лет.
Как проводить работы в воде и земле
Во время электромонтажных работ нередко происходит такая ситуация, когда необходимо скрепить электропроводку под водой либо в земле. Сейчас мы кратко рассмотрим особенности каждого из случаев!
В воде (к примеру, при установке погружного насоса), рекомендуется использовать следующую технологию. Для начала концы спаиваются, после этого место пайки тщательно изолируется термоклеем, поверх которого надевается термоусадка. Если все сделать качественно и на совесть, стык будет герметичным и безопасным. В противном случае может произойти короткое замыкание и выход электросети из строя.
Для соединения электрического провода в земле (к примеру, после его механического повреждения), рекомендуется использовать метод, предоставленный выше (термоклей и термоусадка), но лучше обезопасить себя и использоваться следующую методику. Зажимаете концы кабеля с помощью клеммника, устанавливаете герметичную распаечную коробку, после чего тщательно заливаете коробку специальным силиконовым герметиком
Обращаем Ваше внимание на то, что трассу под землей необходимо дополнительно поместить в трубу либо короб, чтобы обеспечить надежную защиту от грызунов!. Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!
Также рекомендуется объединять поврежденные концы электропроводки в земле с помощью специальной кабельной муфты, как на фото ниже!
Вот и все, что хотелось рассказать Вам по поводу данного вопроса! Если какой-либо нюанс был упущен, советуем Вам просмотреть наглядные видео-уроки. Надеемся, что теперь Вы знаете, что за соединители лучше использовать для тех или иных условий применения, а также, как может выполняться соединение проводов в распределительной коробке.
Также читают:
Клеммные зажимы
Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено. Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения
И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы
Выходом из такой ситуации как раз и являются клеммы.
Клеммная колодка
Наиболее простое и дешёвое решение – полиэтиленовые клеммные колодки. Они не отличаются высокой ценой и продаются в каждом магазине электротоваров.
Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.
Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы. Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.
Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.
В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками
Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике. Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов
С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований
Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.
Как использовать клеммные колодки показано в этом видео:
https://youtube.com/watch?v=AfdybUU-7tE
Клеммы на пластиковых колодках
Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.
В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.
Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.
Самозажимные клеммы
Монтаж проводки с использованием таких клемм отличается простотой и быстротой.
Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шинке. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.
Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.
А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.
Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO
О преимуществах и недостатках рассказано в этом видео:
Как обжать телефонный кабель — 2 и 4 жилы
Несмотря на то, что мир практически полностью перешёл на сотовую связь, проводная телефония пока ещё занимает немалую долю рынка. Более того, именно с её помощью в небольших города и сельской местности организован доступ в Интернет по технологиям ADSL и SHDSL. И пока кризис набирает обороты, перехода на оптоволокно ждать не приходиться. В то же время, очень часто в жилых домах, а так же в различных учреждениях комнатная проводка находится в неудовлетворительном состоянии: телефонный шнур пережимают стульями, передавливают каблуками, его жуют кошки, собаки и даже пьяные люди (это не шутка, а реальный случай из практики). Поэтому, рано или поздно, встаёт вопрос о замене провода на новый, для чего обычно вызывают монтёра и платят деньги. Всё это можно сделать и самостоятельно, главное раздобыть нужный инструмент и купить провод необходимого метража. Но очень часто всё встаёт на моменте, когда надо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы сегодня и поговорим.
Что нам понадобится?
Во-первых, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если надо сделать скрутку, то с ним порой эх как намучаешься. Поэтому, в своей практике стараюсь применять кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой проблем тоже не возникает. Во-вторых, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-третьих — обжимной инструмент . Кстати, на многих из них, как на моей например, есть и специальный нож для разделки кабеля. Ну и коннекторы RJ-11 , само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.
Последовательность действий:
Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:
Зачищать сами жилы не надо — их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии используются всего 2 жилы. В разъёме — это два средних контакта:
С четырёхжильным проводом ситуация немного сложнее. Тут дело в том, что за рубежом, из-за большого распространения мини-атс и факсов, очень часто используется кросс-оверный вариант раскладки — то есть провода в парах меняются местами (см. схему справа):
У нас же, в России, используется прямая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель — надо воткнуть жилы до упора в коннектор:
С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:
Теперь аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:
Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. Теперь Вы знаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,
Можно ли соединять и кабели скруткой
Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.
Многожильные и одножильные
При подсоединении многожильных проводов следует придерживаться следующих правил:
- зачистить изоляцию на 4 см;
- раскрутить проводники на 2 см;
- соединить до стыка незакрученных жил;
- закручиваются провода только пальцами;
- затянуть скрутку можно при помощи плоскогубцев;
- оголенные провода изолируются специальной лентой или термоусадочной трубкой.
Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.
Способы скрутки
Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.
Правильная скрутка электропроводки в распределительной коробке
При скрутке нужно следовать следующему порядку действий:
- обесточить дом или квартиру;
- очистить проводки от изоляции на 4 см и более;
- раскрутить проводки на 2 см;
- соединить до стыка нераскрученные провода;
- закрутить жилы пальцами;
- затянуть скрутку плоскогубцами;
- заизолировать оголенные провода.
Соединять можно как одножильные, так и многожильные кабели.
Скрутка разного сечения
Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

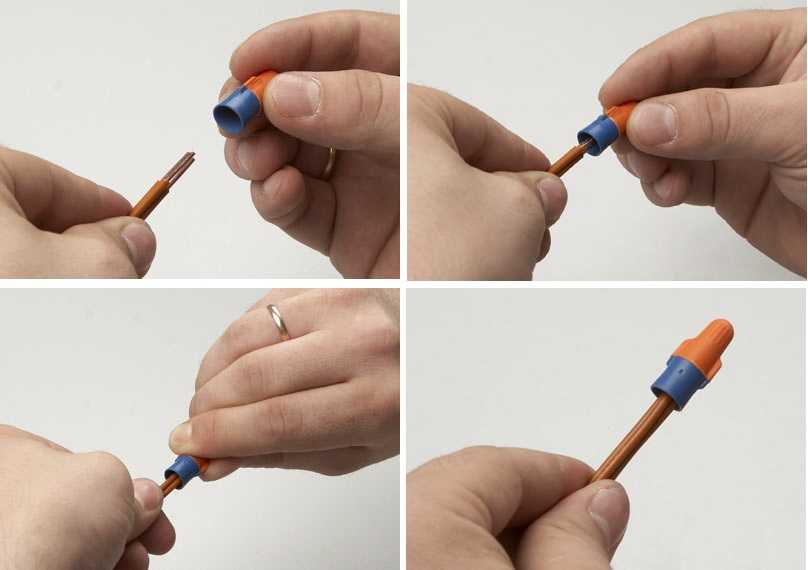

Колпачки скрутки
Колпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.
Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

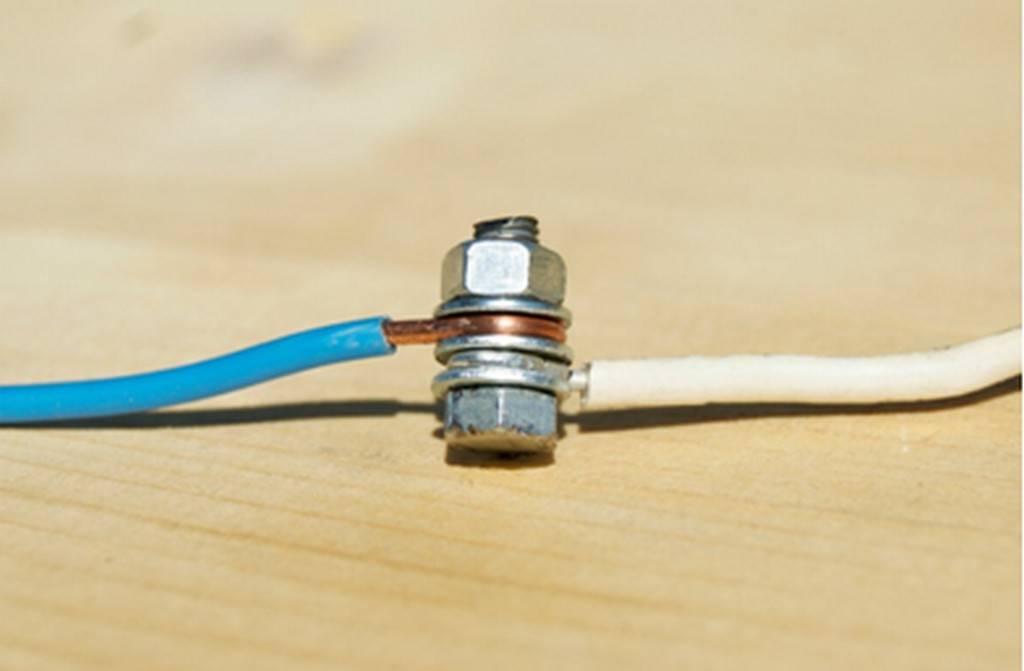

С помощью контактных зажимов
Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.
После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.
Способы соединения проводов в люстрах и бра при помощи зажимов wago
Сечение подключаемых проводников с монтажной стороны:
- медные 1,0 ÷ 2,5 мм2 – одножильные;
- алюминиевые 2,5 мм2 – одножильные.
Сечение подключаемых проводников со стороны люстры/бра: медные 0,5 ÷ 2,5 мм2 – одножильные, многожильные, луженые, опрессованные.
При соединении медных проводов обязательно использование контактной пасты, а алюминиевые провода необходимо зачищать вручную до чистого металла.
Есть у данной продукции два недостатка. Первый — цена на оригинальные клеммы высокая. Второй — есть масса подделок по меньшей цене, но качество их значительно ниже и именно они горят и плавятся. Потому, несмотря на дороговизну, покупать лучше оригинальные изделия.
Колпачки СИЗ
Колпачки СИЗ (расшифровывается как «соединительные изолирующие зажимы») — очень простые в использовании устройства. Это пластиковый корпус, внутри которого имеется пружина, имеющая коническую форму. В колпачок вставляются зачищенные от изоляции проводники, колпачок прокручивается по часовой стрелке несколько раз. Вы почувствуете, что он перестал прокручиваться, значит соединение готово.
Снятие изоляционного слоя с проводов
Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.
Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:
- Расположите провод на какой-то ровной поверхности (типа стола).
- Прижмите его указательным пальцем левой руки.
- Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
- Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
- Остаётся только стянуть срезанный кусок изоляции.
Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.
Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.
Это интересно: Угольник слесарный — описание, применение, советы по выбору
Соединение при помощи клеммы с зажимом
На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:
- Одноразовые.
- Многократные.
В первую провод вставляется без возможности вытащить его.
Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем. Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.
Такие клеммы очень удобны:
- Для подключения люстр.
- Соединения проводов в распределительных коробках.
Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы. Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.
Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.
Крутим сами
При профессиональном монтаже для выполнения соединения используют специальные зажимы — СИЗ (соединительный изолирующий зажим), при их применении итоговая скрутка разрешена с точки зрения ПУЭ, но стоит помнить, что такое устройство не рассчитано на высокие токи.
Итак, как же правильно скручивать провода в домашних условиях? Для проведения данной манипуляции необходимо:
- заранее учесть все нюансы (расположение, нагрузка подключаемой техники и так далее);
- обзавестись необходимыми инструментами (плоскогубцы, нож, наждачная бумага, термоусадка, желательно иметь термофен и устройство для снятия изоляции, шуроповерт при его наличии).
Рассмотрим ситуацию с плетением из шнура с монолитной жилой:
Необходимо зачистить концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно снять изоляцию и не оставить на жиле глубоких порезов.
Потом на один из концов надеваем термоусадку.
После чего обезжириваем зачищенные поверхности спиртом/ацетоном/уайт-спиритом.
Затем, взяв наждачную бумагу, зачищаем жилы проводов.
Накладываем жилы параллельно друг другу, удерживаем плоскогубцами.
Выполняем плетение (в соответствии со схемой) по часовой стрелке, не менее 5 витков для одно жилы. Жилы должны плотно прилегать друг к другу.
Сдвигаем термоусадку на место контакта и прогреваем феном или зажигалкой. Важно, чтобы термоусадка плотно «взялась» на месте скрутки.
Важно, чтобы термоусадка плотно «взялась» на месте скрутки.
С многожильным шнуром ситуация обстоит немного иначе:
Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа
Крайне важно аккуратно снять изоляцию и не повредить/отрезать жилы шнура.
На один из концов шнура надеваем термоусадку.
Распускаем жилы каждого шнуры на небольшие «косички».
Обезжириваем полученные «косички» спиртом/ацетоном и так далее.
Накладываем жилы друг на друга из каждого шнура между собой.
Сплетаем между собой воедино, делая соединение плотным (не менее 5–6 витков на косичку).
Сдвигаем термоусадку на место скрутки, прогреваем феном/зажигалкой. Термоусадка должна плотно «сесть» на месте соединения.
При необходимости создания «сплетки» из моножильного и многожильного шнуров, алгоритм так же меняется, причем крайне желательно плести по методу «Ответвление»:
- Зачищаем концы каждого провода на 3–4 см с помощью специального инструмента (стриппер) или же строительного ножа. Следим за тем, чтобы не повредить жилы каждого из шнуров.
- Надеваем термоусадку на один из шнуров.
- Обезжириваем зачищенные участки спиртом/ацетоном и так далее.
- Одножильный конец загибаем на 180 градусов, так, чтобы он потом прижал скрутку.
- Крутим многожильный шнур вокруг одножильного конца в соответствии со схемой (по часовой стрелке), не менее 5–6 витков, чем больше, тем лучше.
- Зажимаем заранее отогнутый конец одножильного провода и прижимаем его к выполненной скрутке плоскогубцами.
- Сдвигаем термоусадку на место контакта, прогреваем феном/зажигалкой. Следим за тем, чтобы термоусадка была хорошо зафиксирована на месте скрутки.
На этом можно считать работы выполненными грамотно и качественно. При следовании инструкциям и соблюдении всех необходимых мер вы гарантированно получите качественное соединение на долгое время.
Особенности скручивания однопроволочных проводов
Как скрутить однопроволочные провода? Одножильные кабели скручивать гораздо сложнее, чем многожильные по нескольким причинам: Во-первых, токоведущая жила сделана из жесткого металлического прутка, и в случае если сечение кабеля достаточно большое, то вряд ли получится согнуть его без использования специальных инструментов
Также одножильный провод обладает низкой пластичностью, вследствие чего подвержен изломам, следовательно, для работы с таким кабелем необходимо соблюдать особую осторожность
При снятии изоляции с провода движение лезвия ножа должно осуществляться под углом менее 30 градусов относительно кабеля, иначе лезвие может врезаться в токоведущую жилу и нанести ей серьёзные повреждения. Зачищенные участки провода должны быть не короче 50 мм. Это нужно для того, чтобы обеспечить максимально качественное соединение. Готовую скрутку лучше всего предварительно проверить под нагрузкой, с целью проверить, что в процессе работы она не будет нагреваться сильнее,чем греется остальной участок проводки без соединений.
Соединение медных и алюминиевых проводов
По правилам соединение медных проводов с алюминиевыми запрещено. Но часто в реальности такого соединения просто не удаётся избежать. Если Вы решили выполнить скрутку медного кабеля с алюминиевым, то нужно учесть некоторые нюансы: Во-первых, соединение должно находится в легкодоступном месте. Кроме того, необходимо избегать контакта скрутки с горючими материалами. Влажность для таких скруток представляет повышенную опасность, так как влажность будет способствовать ускорению окисления, перегреву и снижению качества контакта. Ни в коем случае не стоит применять скрутку меди с алюминием для соединения силовых цепей, желательно чтобы нагрузка была не более чем 0,5 кВт.
Соединение медных и алюминиевых проводов с помощью специальных клеммников
Готовая скрутка обязательно требует герметичности, так как влага из воздуха может повредить соединение. Желательно время от времени осматривать соединение и контролировать его состояние. Но, конечно же, если есть такая возможность, лучше алюминиевый провод заменить новым медным. Лучше всего соединять медь и алюминий не напрямую при помощи скрутки, а при помощи специальных клеммников. В домашних условиях можно использовать соединение при помощи болта, гайки и нескольких шайб.
Подключение проводов с разным поперечным сечением
По правилам скрутка должна выполняться между одинаковыми по сечению проводами. На практике такое не всегда возможно и время от времени появляется необходимость соединить провода разной толщины. Когда жилы отличаются друг от друга по толщине, то они не могут должным образом прижаться друг к другу. Поэтому такие соединения желательно пропаять или использовать специальныйклеммник. Довольно частый случай применения такой скрутки — это ответвление в электрощите вводного кабеля в квартиру. Для увеличения надежности контакт можно усилить соединителем типа «орех».

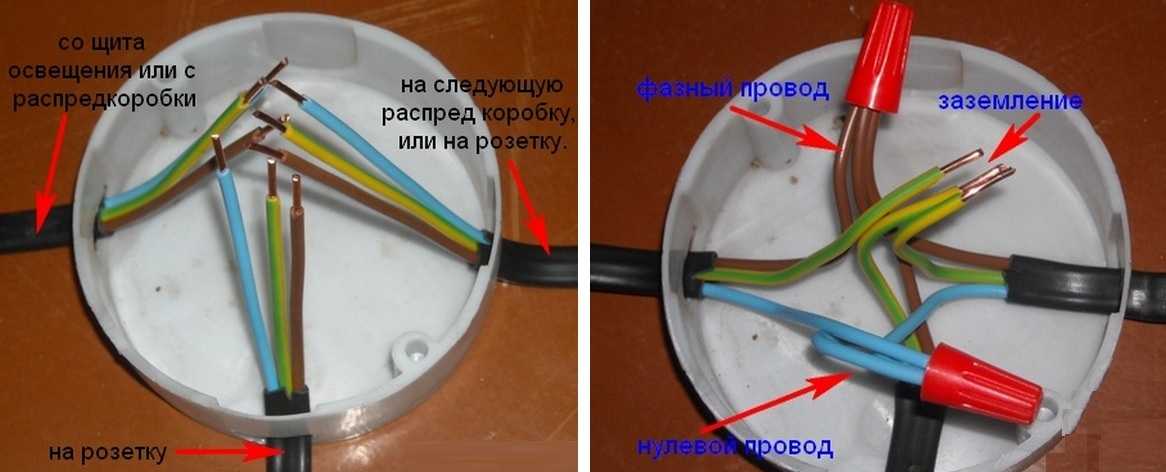

Подключение розеток
Обычно на розетки отводится отдельная линия. В коробке имеется три кабеля по два или три проводника. Каждый провод окрашивается в свой цвет. Как правило, коричневый – это фаза, голубой – нулевой проводник, а желто-зеленый провод – заземление. Так или иначе – в коробке все провода соединяются по цветам, формируя группы.
Как только проводники отделены по цветам, их складывают, вытягивают, подгоняя под одинаковую длину. Не стоит отрезать слишком коротко – оставляйте 100-миллиметровый запас, чтобы при необходимости была возможность повторно провести соединение. Выбрав подходящий метод соединения, нужно состыковать провода.
В старых домах заземления нет, а значит – проводов будет только два. Иногда в кабеле провода – одного цвета. Чтобы определить, где фаза, а где – ноль, нужно использовать индикаторную отвертку, чтобы определить фазу.
