Солнечный водонагреватель: принцип действия – Инструкция

Назначение гелиоколлектора, его достоинства и недостатки

Солнечный водонагреватель (жидкостной гелиоколлектор) — это устройство, которое с помощью энергии Солнца нагревает теплоноситель. Он применяется для отопления помещений, организации горячего водоснабжения, подогрева воды в бассейнах и т. д.

Солнечный коллектор обеспечит дом горячей водой и теплом

Предпосылками для использования экологичного водонагревателя является тот факт, что солнечное излучение падает на Землю круглый год, хоть и отличается интенсивностью зимой и летом. Так, для средних широт суточное количество энергии в холодное время года достигает 1–3 кВт*ч на 1 кв.м, тогда как в период с марта по октябрь эта величина варьируется от 4 до 8 кВт*ч/м2. Если же говорить о южных регионах, то цифры можно смело увеличивать на 20–40%.

Как видно, эффективность работы установки зависит от региона, но даже на севере нашей страны гелиоколлектор обеспечит потребность в горячей воде — главное, чтобы на небе было поменьше туч. Если же говорить о средней полосе и южных областях, то работающая от Солнца установка сможет заменить бойлер и перекрыть потребности теплоносителя отопительной системы в зимнее время. Разумеется, речь идёт о производительных водонагревателях в несколько десятков квадратных метров.

Таблица: распределение солнечной энергии по регионам

Средняя дневная сумма солнечной радиации,кВт*ч/м2
МурманскАрхангельскСанкт-ПетербургМоскваНовосибирскУлан-УдэХабаровскРостов-на-ДонуСочиНаходка
2,192,292,602,722,913,473,693,454,003,99
Средняя дневная сумма солнечной радиации в декабре, кВт*ч/м2
0,050,170,330,620,971,291,001,252,04
Средняя дневная сумма солнечной радиации в июне, кВт*ч/м2
5,145,515,785,565,485,725,945,766,755,12

Достоинства солнечных водонагревателей:

  • относительно простая конструкция;
  • высокая надёжность;
  • эффективная эксплуатация независимо от времени года;
  • длительный срок службы;
  • возможность экономии газа и электроэнергии;
  • не требуется разрешение на установку оборудования;
  • небольшая масса;
  • простота монтажа;
  • полная автономность.

Что касается отрицательных моментов, то без них не обходится ни одна установка для получения альтернативной энергии. В нашем случае к минусам относятся:

  • высокая стоимость заводского оборудования;
  • зависимость КПД гелиоколлектора от времени года и географической широты;
  • подверженность градобитию;
  • дополнительные затраты на установку теплоаккумулирующей ёмкости;
  • зависимость энергетической эффективности прибора от облачности.

Рассматривая плюсы и минусы солнечных водонагревателей, не стоит забывать и об экологической стороне вопроса — подобные установки безопасны для человека и не наносят вреда нашей планете.

Заводской гелиоколлектор напоминает конструктор, с помощью которого можно быстро собрать установку требуемой производительности

Установка

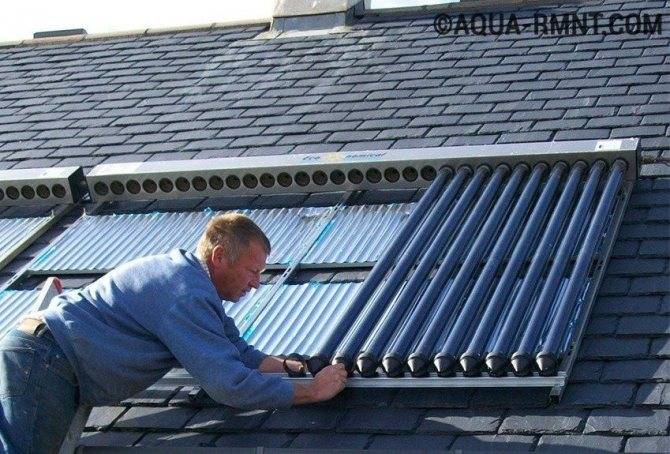

Солнечные водонагреватели для дома устанавливаются на открытой площадке с таким расчетом, чтобы поток солнечных лучей падал на них отвесно в течение всего дня. Солнце перемещается по небосклону, но обеспечить максимально равномерное освещение всегда можно. Основная задача — обеспечить отсутствие преград для получения тепловой энергии. Обычно установку коллекторов производят на скатах крыши, так как это позволяет сэкономить площадь участка и исключит доступ злоумышленникам, животным и прочим нежелательным элементам.

При удачном размещении панели температура застоя (теплоносителя, не находящегося в состоянии циркуляции) может достигать до 300°. Такого результата достичь непросто, чаще всего температура не превышает 60-65°, но и это вполне допустимый результат для отопительной системы, контура ГВС или теплого пола. Однако, возможность повышения температуры выдвигает особые требования к материалу соединительных трубопроводов.

Пассивная

  • Работа установки протекает полностью самостоятельно, без каких-либо дополнительных приспособлений. Получение и передача энергии происходит непосредственно на теплоноситель, который самотеком поступает в накопительную емкость. Примером пассивной установки может служить емкость для воды темного цвета для лучшего нагрева. Нагрев воды в ней происходит без дополнительной помощи, надо лишь поставить бак под лучи Солнца.
  • Циркуляция также естественная, теплые слои поднимаются вверх, уступая место холодным, которые, нагреваясь, в свою очередь, уступают место остывшим слоям. Простота и отсутствие необходимости в обслуживании таких установок привлекательны, но режим их работы крайне неустойчив, а эффективность составляет лишь малую часть от физически возможной.

Активная

  • Активная установка солнечной батареи для нагрева воды позволяет решить все проблемы с режимом циркуляции и получить максимальную эффективность теплопередачи. Обычно нагревательный контур имеет замкнутую конструкцию, в которой циркулирует вода или масло. В нормальном состоянии естественной циркуляции о масла получить невозможно, но, с помощью циркулярного насоса, можно получить высокую степень теплопередачи, свойственную маслу в силу физических особенностей.
  • Горячая вода от солнца, полученная подобным образом, может быть направлена в одно- или двухконтурные системы, для отопления и подачи ГВС. Результаты, полученные от активной установки, значительно выше, но и расходы на ее приобретение намного заметнее. Для пользователей, которые решили выбрать солнечные водонагреватели для дома, стоимость комплекта может оказаться слишком высокой, поэтому следует заранее узнать цену подобных комплексов.

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция коллектора

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Материалы и детали для изготовления

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

  • стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
  • рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
  • доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
  • прокатный уголок;
  • соединительная муфта;
  • трубы для сборки радиатора;
  • хомуты для крепления радиатора;
  • лист оцинкованного железа;
  • приёмная и выпускная труба радиатора;
  • бак объемом 200−300 литров;
  • аквакамера;
  • теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

  1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
  2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
  3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
  4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
  5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
  6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
  7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
  8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
  9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Изготовление коллектора дома

Конструкцию можно соорудить из разных подручных материалов и в домашних условиях, например из старого змеевика от холодильника:

  • Очистите его полностью от фреона, соорудите реечный каркас и резиновый коврик. В каркасе предусмотрите отверстия для трубок змеевика.
  • В донной части каркаса установите коврик и накройте его фольгой.
  • Змеевик крепится болтами с хомутами сверху фольги.
  • Выведите трубки от змеевика в отверстия.
  • Каркас над змеевиком накрывают стеклом и закрепляют его.
  • Трубы из коллектора подсоединяют к баку с вентилем. Из нижнего участка бочки должна выходить труба, по которой охлажденная вода для нагрева будет выводиться к коллектору.

Система для обогрева дома и нагрева воды эффективна и может с успехом применяться на дачных участках. При необходимости устройство может быть собрано и установлено в домашних условиях самостоятельно.

Cолнечные водонагреватели

На сегодняшний день, во всем мире эксплуатируется более 6 млн. солнечных водонагревателей. Они используются в индивидуальных жилых домах, системах центрального водоснабжения жилых и общественных зданий, включая гостиницы, больницы, спортивно-оздоровительные учреждения и т.п.

Солнечные водонагреватели производятся в таких странах как — Япония, Израиль, Кипр, США, Австралия, Индия, Франция, ЮАР и др.

По принципу работы их можно разделить на два типа: установки с естественной и принудительной циркуляцией теплоносителя. В последние годы производители стали делать больше пассивных водонагревателей, работающих без помощи насоса, а значит не потребляющих электроэнергию.

Они надежнее в эксплуатации, проще по конструкции, почти не требуют ухода а по эффективности не уступают солнечным водонагревателям с принудительной циркуляцией. Солнечный водонагреватель с естественной циркуляцией содержит коллектор солнечной энергии, бак аккумулятора в который подводится холодная вода, и из его верхней части отводится потребителям горячая.

Все эти перечисленные элементы образуют контур циркуляции теплоносителя. По подъемной трубке нагретая жидкость из коллектора солнечной энергии поступает в аккумулятор, а по отпускной трубе из бака в коллектор поступает более холодная вода для нагрева за счет поглощенной энергии солнца.

Поскольку средняя температура жидкости в подъемной трубе выше, чем в отпускной, плотность напротив, ниже во второй трубе. И вследствие этого возникает разность давлений, вызывающая движение теплоносителя в контуре циркуляции.

Принцип работы

Теплоноситель в солнечном водонагреватели нагревается в течении всего солнечного дня, благодаря специальным трубкам из стекла с особым покрытием. Затем собирается в хорошо утепленный бак, который изготавливается из пищевой нержавейки и не имеет швов, что защищает его от коррозии и окисления.

А как же он будет работать в дни когда солнце закрыто облаками или тучами. А в дни, когда у солнца низкая активность жидкость все равно нагревается, так как инфракрасные лучи проходящие сквозь облака тоже поглащаются и преобразовываются в тепло.

Он так же может быть снабжен электронагревательным элементом, позволяющим нагреть воду до нужной вам температуры. При этом нагревательный элемент не поддерживает температуру как в обычных электрических водонагревателях, а работает по таймеру установленному вами на определенной время, что тоже хорошо сказывается на экономии.

Управлять работой солнечного водонагревателя не сложно, находясь в помещении вы можете проверить температуру и количество воды при помощи контроллера (цифровой пульт). Устанавливать солнечный водонагреватель желательно на крыше дома, обязательно с южной стороны.

Подача воды в нагреватель осуществляется или с помощью насоса или подключением к центральному водопроводу. В баке врезается электромагнитный клапан который регулирует подачу.

Видовое разнообразие нагревателей воды для дачи

Разделение на виды и типы устройств для нагрева воды существует различное, отталкиваясь от тех или иных их характеристик. Полную классификацию можно представить следующей таблицей.

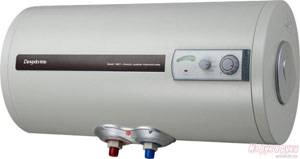

Водонагреватели для дачи
Проточного типаНакопительного типа
 Горизонтально располагаемыеВертикально располагаемыеНапольные
ЭлектрическиеГазовыеБойлеры косвенного типа

Прежде чем делать выбор дачного водонагревателя, нужно определить несколько параметров, касаемо его дальнейшей эксплуатации:

  1. первостепенно следует определиться с местом, где будет находиться водонагреватель;
  2. далее узнать максимальный уровень мощности, который может позволить данное помещение;
  3. проверить доступность к месту, в которое нужно поставить бойлер;
  4. понять частоту использования устройства.

Одним из наиболее частых вариантов, чтобы обеспечить дачу горячей водой становится нагреватель, объемом до 200 л., накопительного типа, вертикально устанавливаемый. Но, учитывая критерии выбора нагревателя, в каждом случае можно подобрать необходимый вариант.

Очень важным моментом при установке и пользовании дачным водонагревателем является безопасность. Следует устанавливать на устройство специальную группу безопасности. В конструкцию такой группы входят клапана, соединенные в цельный корпус. Они способны обеспечить защиту устройства от таких непредвиденных фактов, как завоздушивание, гидравлические нагрузки и переизбыток давления. Выбор такого приспособления будет зависеть от особенностей его использования.

Чтобы понять, какого объема водонагреватель необходимость приобретать, лучше провести для этого расчет потребления воды. Параметры для этого такие:

ПроцедураРасход воды, л
Утренний туалет10-15 с температурой 35 градусов
Утренний туалет8-10 с температурой 80 градусов
Мытье посуды20-24 с температурой 35 градусов
Душ40 с температурой 35 градусов
ВаннаДо 200 при температуре 35 градусов

После того, как все расчеты по указанным данным были произведены, можно определяться с объемом накопительного резервуара водонагревателя.

Присоединение бойлера к водопроводу из стали

Тройник «вампир» представляет собою металлический зажим, сбоку от которого имеется впускной канал с предварительно вырезанной резьбой. Тройник закрепляется на очищенной от краски и грязи наружной поверхности трубы через резиновую подкладку и зажимается крепёжными винтами.

После установки тройника сверло на металлическую защитную втулку через трубу в боковой поверхности трубы просверливается отверстие. Естественно, все работы выполняются в закрытом водоснабжении. После этого резьба ввинчивается в шаровой кран, а это гибкий шланг на входе в бойлер или другое оборудование.

Виды солнечных водонагревателей: выбор конструкции для самостоятельного изготовления

В зависимости от температуры, которую развивают гелионагреватели, различают:

  • низкотемпературные устройства — рассчитанные на подогрев жидкости до 50 °C;
  • среднетемпературные гелиоколлекторы — повышают температуру воды на выходе до 80 °C;
  • высокотемпературные установки — нагревают теплоноситель до температуры кипения.

В домашних условиях можно построить солнечный водонагреватель первого или второго типа. Для изготовления коллектора высоких температур понадобится промышленное оборудование, новые технологии и дорогостоящие материалы.

По конструкции все жидкостные гелиоколлекторы разделяются на три вида:

  • плоские водонагреватели;
  • вакуумные термосифонные устройства;
  • гелиоконцентраторы.

Плоский солнечный коллектор представляет собой невысокий теплоизолированный короб. Внутри установлена светопоглощающая пластина и трубчатый контур. Поглощающая панель (абсорбер) имеет повышенную теплопроводность. За счёт этого удаётся достичь максимальной передачи энергии теплоносителю, циркулирующему по контуру водонагревателя. Простота и эффективность плоских установок нашла отражение в многочисленных конструкциях, разработанных народными умельцами.

Внутри плоского гелиоколлектора — светопоглощающая пластина и трубчатый контур

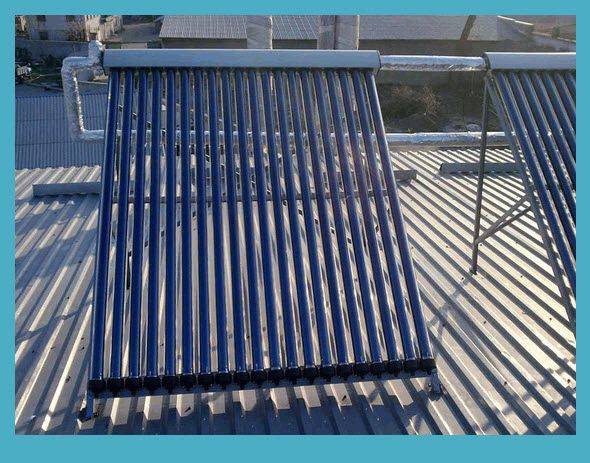

Принцип действия вакуумных солнечных водонагревателей основан на эффекте термоса. В основе конструкции лежат десятки двойных стеклянных колб. Внешняя трубка изготавливается из ударопрочного, закалённого стекла, которое противостоит граду и ветру. Внутренняя трубка имеет специальное напыление для увеличения светопоглощающей способности. Из пространства между элементами колбы откачан воздух, что позволяет избежать тепловых потерь. В центре конструкции проходит медный тепловой контур, заполненный легкокипящим теплоносителем (фреоном) – он и является нагревателем вакуумного гелиоколлектора. В процессе технологическая жидкость испаряется и передаёт тепловую энергию рабочей жидкости главного контура. В этом качестве чаще используется антифриз. Такая конструкция обеспечивает работоспособность системы при температурах до -50 °C. В домашних условиях построить подобную установку сложно, поэтому самодельных конструкций вакуумного типа насчитываются единицы.

В основе конструкции вакуумного гелиоколлектора — множество двойных стеклянных колб

Гелиоконцентратор в основе имеет сферическое зеркало, способное фокусировать солнечное излучение в точку. Нагрев жидкости происходит в спиральном металлическом контуре, который размещают в фокусе установки. Достоинством гелиоконцентраторов является способность развивать высокую температуру, но необходимость в системе слежения за Солнцем снижает их популярность у самодельщиков.

Построить производительный гелиоконцентратор в домашних условиях — задача непростая

Для изготовления в домашних условиях лучше всего подходят плоские солнечные нагреватели, построенные с использованием теплоизоляционных материалов, стекла с высокой пропускающей способностью и медных абсорберов.

Контроллер

Солнечный тепловой контроллер является обязательным элементом гелиосистем с принудительной циркуляцией теплоносителя. Он предназначен для управления процессом нагрева от солнца и контроля состояния солнечной системы.

Контроллер получает информацию от датчиков температуры (один из которых устанавливается на выходе солнечного коллектора) и регулирует работу циркуляционного насоса. Эффективность и безопасность гелиосистемы в значительной мере зависят от контроллера: правильности заложенных алгоритмов работы гелиосистемы, надежности элементов.

Возможности и функции

При установке контроллера, можно получить следующие преимущества:

  • Возможность автоматической регулировки скорости протока теплоносителя в гелиосистеме (управление расходом циркуляционного насоса) в зависимости от разницы температур между солнечным коллектором и баком-аккумулятором гелиосистмы (реализована во всех моделях солнечных контроллеров).

В результате гелиосистема работает более стабильно, быстрее достигаются необходимые температуры, обеспечивается дополнительная выработка тепловой энергии за счет увеличения времени работы гелиосистемы в утренние, вечерние часы и в пасмурную погоду, а также достигается экономия электроэнергии гелиосистемой за счет снижения потребляемой мощности циркуляционным насосом;

Универсальность солнечных контроллеров. Все модели солнечных контроллеров можно использовать в гелиосистемах разного назначения, например: ГВС, нагрев воды в бассейне, отопление;

Высокая надежность солнечных контроллеров. Достигается благодаря оптимально подобранным комплектующим в солнечных контроллерах, заключенным в герметичный поликарбонатный корпус, который обеспечивает защиту от прямого попадания струй воды (класс защиты IP 65). Каждый солнечный контроллер подвергается жестким испытаниям, для выявления возможных неисправностей еще на этапе производства солнечного контроллера;
Простота контроля режимов гелиосистемы. С помощью индикации на передней панели солнечного контроллера легко контролировать состояние гелиосистемы, солнечный контроллер не нуждается в постоянной настройке, все необходимые установки гелиосистемы монтажная организация осуществляет в процессе монтажа;
Дистанционный контроль гелиосистемы и корректировка работы системы солнечного теплоснабжения. Работа солнечного контроллера по таймеру.
Защита памяти при пропадании напряжения питания. В случае пропадания питания солнечный контроллер сохраняет установленные параметры гелиосистемы без изменения. При появлении напряжения солнечный контроллер возвращается в установленный режим работы.

Все контроллеры имеют следующие стандартные функции:

  1. отображение времени и дня недели на дисплее;
  2. индикация температур в коллекторе и накопителе;
  3. функция контроля разницы температур;
  4. аварийное отключение коллектора;
  5. режимы охлаждения коллектора и накопителя;
  6. отображение на дисплее сигнала о неисправности работы температурных датчиков.

Некоторые модели имеют возможность подключение к компьютеру для передачи данных и контроля системы.

Большинство контроллеров — моноблоки, но есть модели с выносной панелью управления и индикации, которую можно установить отдельно от контроллера (например, через стену). Выносную панель имеют контроллеры модели SR 868.

Многие контроллеры имеют переменную скорость вращения циркуляционного насоса (кроме самых дешевых моделей).

К сервисным возможностям контроллеров относятся:

  1. раздельный контроль нескольких коллекторных полей;
  2. контроль температур в нескольких точках бака-накопителя, некоторые модели могут управлять температурой в нескольких баках и в нескольких контурах;
  3. управление производительностью насоса — плавное или ступенчатое;
  4. измерение тепловой энергии, поступающей от коллектора;
  5. измерение расхода теплоносителя — электронное или механическое;
  6. выбор типа теплоносителя;
  7. функция «выходного дня» и другие полезные функции.

Какие типы аппаратов существуют?

Тепловые солнечные коллекторы делятся:

  • на высокотемпературные (вода нагревается от восьмидесяти градусов Цельсия);
  • среднетемпературные (прогревается жидкость до восьмидесяти градусов Цельсия);
  • низкотемпературные (прогревается вода до пятидесяти градусов Цельсия).

Солнечные водонагреватели делятся по конструкции:

  • на вакуумные;
  • интегрированные накопительные;
  • плоские.

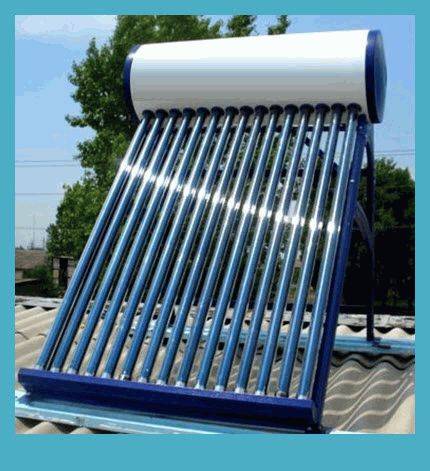

Накопительный аппарат еще именуют термосифонным коллектором. Такие устройства умеют не только нагревать воду, но и поддерживают ее температурные показатели на установленном уровне. Данный вариант считается самым экономичным, потому как он не использует насосы. Конструктивно такой аппарат состоит из парочки емкостей с жидкостью, что находится в теплоизоляционном корпусе со стеклянной крышкой, через которую поступает солнечный свет и осуществляется нагрев воды. Аппарат простой в изготовлении и обращении, к тому же он недорогой, правда, в зимнее время его применять не выйдет.

Плоский аппарат представляет собой корпус с теплообменником. Обычно конструкцию изготовляют для домашних целей. Корпус при этом закрывается поликарбонатом или же стеклом, теплообменник окрашивается в черный цвет, как и все его детали. Такие аппараты частенько используются для подогрева воды в бассейне, на даче или же в качестве дополнительной конструкции для отопления дома.

Наибольшая эффективность у вакуумных аппаратов, и у них конструкция напоминает термос. Трубы вставлены друг в друга, пространство между ними заполнено вакуумом, а это еще и отличный теплоизолятор. Теплоносителем является вода, она может быть направлена на отопление дома, а также и для технических нужд. Стоит отметить, что такая вода не используется для мытья, она просто идет в бойлер, который нагревает воду, что циркулирует в другом контуре.

Активно используется солнечный водонагреватель для бассейна, ведь это позволяет хорошо сэкономить на прогреве воды. Аппараты при этом не употребляют никакого топлива и выбросов в окружающую среду нет, а эффективность устройств может достигать отметки восьмидесяти процентов.

По типу носителя аппараты делятся на следующие:

  1. Жидкостные. Теплоносителем выступает вода или же антифриз. Выполняется изделие из разных теплообменников.
  2. Воздушные. Это бюджетный вариант изделия, однако он работает только до тех пор, пока на улице температура не ниже десяти градусов Цельсия. Такие аппараты не протекают и не промерзают. Еще такие устройства применяются для сушки урожая.

Интересный факт: на территории России выработка солнечной энергии с весны и до середины осени равняется примерно пяти киловаттам на квадратный метр. Такой объем энергии позволяет без осложнений прогревать примерно сто литров воды в водонагревателе, площадь которого составляет 4 квадратных метра.

Желаете прогревать воду круглый год? Тогда вам потребуется использовать на практике солнечные водонагреватели для дома куда большей площади, а лучше всего еще и взять вакуумный аппарат. В таком случае вы сможете получать прогретую воду круглый год, вы снимете основную нагрузку с котла и понизите потребление энергоресурсов.

Выбор материалов

Итак, определившись с концепцией будущего солнечного нагревателя для воды, перейдем к подбору материалов для теплообменника. Тут есть из чего выбирать, нагревательный контур можно сделать из:

  • медной трубки – идеальный вариант;
  • черных полимерных труб;
  • секций плоских стальных радиаторов;
  • алюминиевых трубок.

Сложнее всего определить теплообменную поверхность змеевика. Если вместо него взять стальные радиаторы, то долго думать не придется. Все равно больше 2 панелей в одном корпусе установить не получится, иначе конструкция будет слишком тяжелой. В остальных случаях солнечный водонагреватель, сделанный своими руками, надо рассчитывать экспериментальным путем. Солнечная активность в каждом регионе разная, также играет роль расположение дома и его ориентация в пространстве. Поэтому дать однозначные рекомендации о длине змеевика из такого-то материала затруднительно, ее надо определить индивидуально.

Для изготовления корпуса теплоприемника можно взять деревянные доски и лист фанеры, а вместо лицевой панели из стекла применить такой простой материал, как поликарбонат. Он прозрачен и достаточно прочен, разбить его не сможет даже сильный град.

Так что водонагреватель из поликарбоната выйдет ничем не хуже стеклянного. Что касается накопительного бака, то его можно смастерить из листового металла либо приобрести готовую пластмассовую или стальную емкость. Соединительные трубы проще всего поставить полимерные, например, из металлопластика.

Конструкции солнечного водонагревателя

Теперь, когда понятна идея солнечного водонагревателя, попробуем сконструировать своими руками. Бак грузовика не нуждается в доработке. Черный, сверху горлышко для наполнения водой, снизу – чаще выходное отверстие. Остается водрузить на душевую, заполнить водой, подождать Солнце, делающего работу. Разумеется, утром вода будет прохладная, после полудня можно мыться. Достоинство устройства в простоте. Придется очистить бак от бензина и масла, чтобы не облысеть. Купить солнечный водонагреватель заводского типа не каждому по карману.

Необходимо залить бак горячей водой, моющим средством, дать отстояться, слить. Повторить процесс, полоскать чистой водой, добиваясь кристальной чистоту стока. Большая часть ерунды из бака удалится. В дальнейшем можно поставить агрегат на недельку на солнце, воду слить, не мыться. После процедуры бак можно использовать для душа.

Что касается вопроса, где взять, сегодня электронные доски объявлений полны предложениями продать бэушную емкость. Современные чаще из алюминия, старые попадаются стальные. Цена вопроса 2000 рублей. Считаем использование сложных конструкций нецелесообразным. Если завалялись стальные (не чугунные) радиаторы наподобие показанного рисунком, попробуйте собрать стоящее приспособление, только на летний период. Не будем использовать стекла или бензобаки, понадобятся черная краска, трубы. Полагаем, конструкция должна содержать емкость для горячей воды, расположенную в доме, достаточно большого объема.

Понадобится проточный насос небольшой мощности с посадочными размерами на стандартный трубопровод. Предлагаем самодельные солнечные водонагреватели делать по образу и подобию заводских. Положим на скат крыши последовательно соединенные радиаторы числом не менее трех, покрашенные черным цветом.

Трубы самодельного солнечного водонагревателя окрашиваем аналогично. Домашний бак утепляем жидкой резиной. Пенополиуретан забудьте, другой напыляемой термоизоляции в голову не приходит. В баке самодельного солнечного водонагревателя четыре отверстия:

Три в верхней части:

  1. Забора воды.
  2. Пополнения запаса воды.
  3. Выхода на батареи.

Внизу горячая вода из батарей будет входить в бак.

Конвекционные потоки в баке примут естественный характер. Теплая вода заходит снизу, начинает подниматься вверх. Необходимо установить напротив входа горизонтальную пластину-отражатель, воспрепятствующую образованию вертикального течения над входом. Проточный насос устанавливаем на вытяжку возле соответствующего верхнего отверстия. Скат крыши для расположения радиаторов самодельного солнечного водонагревателя выбираем южный. Это может быть и горизонтальная кровля. Снизу радиаторы отделываем отражающей изоляцией наподобие Пенофол. Красить черной краской можно только солнечную сторону.

Конструкция готова. Нецелесообразно закрывать сборку стеклом, желательно оградить от ветра. Будет получен выигрыш. Пойдут населению солнечные водонагреватели для дачи. Ночью насос выключим, на зиму конструкцию с крыши демонтируем. Заводские солнечные водонагреватели для отопления дадут сто очков форы эффективностью, мы задавим ценой. Дешевый заводской коллектор стоит 15000 рублей. Хочется деньги потратить – за солидную сумму присмотрим и тепловой насос для отопления.

Водонагреватели на солнечных батареях оставим Германии, подобным странам. В Европе существует программа государственной поддержки энергосберегающих технологий, электричество можно обратно в сеть закачивать (без шуток). Солнечный водонагреватель для бассейна соберем по рассмотренной технологии. Радиаторы допускается разложить на помосте, баком будет искусственный водоем, не забудьте продезинфицировать воду. Неплохо использовать зеркала, устланные алюминиевой фольгой. Можно наклеивать пленку на тонкие фанерные щиты, собирать энергию в нужное место. Получится дешево, сердито. Появится защита против ветра, нагрев радиаторов пойдет быстрее. Место установки – севернее коллекторов.

Теперь читатели знают, как сделать солнечный водонагреватель.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
