Солнечные панели (батареи) для дома

Портативная солнечная батарея – специально для туристов

У каждого в наше время есть электронные гаджеты. Не суть, что у кого-то их меньше, а кого-то больше. Все их необходимо заряжать, а для этого нужны зарядные устройства. Но, особенно остро этот вопрос касается тех, кто попадает в места, где отсутствует электропитание. Единственным выходов являются солнечные батареи. Но, цены на них остаются высокими, а выбор — небольшим. Оптимальным вариантом, как принято считать, является продукция компании Goal Zero (хотя есть и российская продукция, и китайская – как всегда вызывающая сомнении).

Но, оказалось, что не все то плохо, что сделано в Китае или Корее. Особенно порадовала солнечная батарея компания YOLK из Чикаго, которая начала производство компактной солнечной батареи Solar Paper – самой тонкой и легкой. Ее вес всего 120 граммов. Но есть и другие преимущества – модульная конструкция, позволяющая наращивать мощность. Солнечная батарея похожа на пластиковую коробку, по размерам напоминающую Ipad, только тоньше в два раза. На ее лицевой стороне размещена солнечная панель. Есть на корпусе выход для ноутбука и порты USB и для подключения других солнечных панелей, а также фонарик. Внутри этой чудо коробки – аккумуляторы и плата управления. Зарядить девайс можно от розетки, причем, одновременно это могут быть телефон и два ноутбука. Конечно, заряжается устройство и от солнца. Как только на него попадает свет, загорается индикатор. В походных условиях солнечная панель просто незаменима: с успехом заряжает все нужные устройства – телефоны быстрее, ноутбуки.

https://youtube.com/watch?v=EdR_ZGsnLLQ

Портативные солнечные батареи отличаются компактными размерами: они выпускаются даже в виде брелков, прикрепить которые можно к чему угодно. Разрабатывались они для того, чтобы можно было их взять на рыбалку, в поход и пр. Обязательно у них имеется фонарик, чтобы ночью можно было осветить дорогу, палатку и т.д., крепления, позволяющие легко их разместить на рюкзаках, байдарках, палатках

Очень важно, чтобы в таком устройстве был встроенный аккумулятор, позволяющий заряжать девайсы и в ночное время

Пленочные батареи

В отличие от кремниевых, пленочные солнечные панели выпускаются в рулонах, которые можно раскатать на большой площади. В состав такой панели входит теллурид кадмия или селенид меди. Главным преимуществом пленки является возможность резать ее и подгонять под любые размеры и формы крыши. Также она весит гораздо меньше любых кремниевых батарей и легко ложится на любой скат крыши.

Однако пленочные солнечные батареи имеют относительно небольшую мощность и их проще повредить механическими воздействиями. Их КПД составляет всего 10%, что гораздо меньше, чем даже у поликристаллических модулей. Но благодаря своей невысокой цене пленочные батареи имеют свою аудиторию.

Дополнительные устройства для эксплуатации

Важной особенностью солнечной батареи является сильная зависимость ее выходного напряжения и максимального тока от освещенности. Сделав своими руками батарею с расчетным напряжением в 12В, можно будет обнаружить, что ее реальное напряжение будет колебаться от 9В при слабом и косо падающем свете до 18-19В при ярком прямом освещении

Напрямую подключать солнечную батарею к аккумулятору нельзя – это может привести к перезаряду и выкипанию электролита, если используется свинцово-кислотный аккумулятор. Для герметичных гелевых аккумуляторов перезаряд еще более страшен и приводит к необратимому повреждению.

Как добиться максимальной эффективности

При покупке солнечных батарей для дома очень важно подобрать конструкцию, которая сможет обеспечить жилище электроэнергией достаточной мощности. Считается, что эффективность солнечных батарей в пасмурную погоду составляет приблизительно 40 Вт на 1 квадратный метр за час. В действительности, в облачную погоду мощность света на уровне земли составляет приблизительно 200 Вт на квадратный метр, но 40 % солнечного света – это инфракрасное излучение, к которому солнечные батареи не восприимчивы

Также стоит учитывать, что КПД батареи редко превышает 25 %

В действительности, в облачную погоду мощность света на уровне земли составляет приблизительно 200 Вт на квадратный метр, но 40 % солнечного света – это инфракрасное излучение, к которому солнечные батареи не восприимчивы. Также стоит учитывать, что КПД батареи редко превышает 25 %.

Иногда энергия от интенсивного солнечного света может достигать 500 Вт на квадратный метр, но при расчетах стоит учитывать минимальные показатели, что позволит сделать систему автономного электроснабжения бесперебойной.

Каждый день солнце светит в среднем по 9 часов, если брать среднегодовой показатель. За один день квадратный метр поверхности преобразователя способен выработать 1 киловатт электроэнергии. Если за сутки жильцами дома израсходуется приблизительно 20 киловатт электроэнергии, то минимальная площадь солнечных панелей должна составлять приблизительно 40 квадратных метров.

Однако, такой показатель потребления электроэнергии на практике встречается редко. Как правило, жильцы израсходуют до 10 кВТ в сутки.

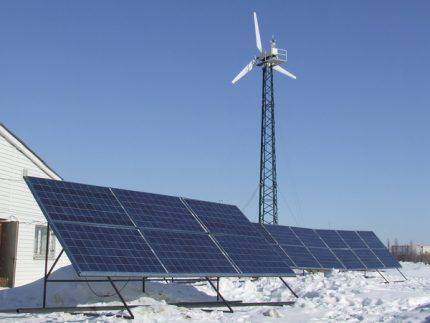

Если говорить о том, работают ли солнечные батареи зимой, то стоит помнить, что в данную пору года сильно снижается длительность светового дня, но, если обеспечить систему мощными аккумуляторами, то получаемой за день энергии должно быть достаточно с учетом наличия резервного аккумулятора.

При подборе солнечной батареи очень важно обращать внимание на емкость аккумуляторов. Если нужны солнечные батареи работающие ночью, то емкость резервного аккумулятора играет ключевую роль. Также устройство должно отличаться стойкостью к частой перезарядке

Также устройство должно отличаться стойкостью к частой перезарядке

Также устройство должно отличаться стойкостью к частой перезарядке.

Несмотря на тот факт, что стоимость установки солнечных батарей может превысить 1 миллион рублей, затраты окупятся уже в течении нескольких лет, поскольку энергия солнца абсолютно бесплатна.

Элементы для улучшения работы

Солнечные батареи считаются очень эффективным и экологически чистым источником электроэнергии. В последние десятилетия данная технология набирает популярность по всему миру, мотивируя многих людей переходить на дешевую возобновляемую энергию. Задача этого устройства заключается в преобразовании энергии световых лучей в электрический ток, который может использоваться для питания разнообразных бытовых и промышленных устройств.

Правительства многих стран выделяют колоссальные суммы бюджетных средств, спонсируя проекты, которые направлены на разработку солнечных электростанций. Некоторые города полностью используют электроэнергию, полученную от солнца. В России эти устройства часто используются для обеспечения электроэнергией загородных и частных домов в качестве отличной альтернативы услугам централизованного энергоснабжения.

Как было сказано раньше, принцип работы заключается в эффекте полупроводников. Кремний является одним из самых эффективных полупроводников, из известных человечеству на данный момент.

При нагревании фотоэлемента (верхней кремниевой пластины блока преобразователя) электроны из атомов кремния высвобождаются, после чего их захватывают атомы нижней пластины. Согласно законам физики, электроны стремятся вернуться в свое первоначальное положение. Соответственно, с нижней пластины электроны двигаются по проводникам (соединительным проводам), отдавая свою энергию на зарядку аккумуляторов и возвращаясь в верхнюю пластину.

Устройство солнечной батареи довольно простое, и состоит из нескольких компонентов:

• Непосредственно фотоэлементы / солнечная панель;
• Инвертор, преобразовывающий постоянный ток в переменный;
• Контроллер уровня заряда аккумулятора.

Аккумуляторы для солнечных батарей купить следует с учетом необходимых функций. Они накапливают и отдают электроэнергию. Запасание и расход происходит в течение всего дня, а ночью накопленный заряд только расходуется. Таким образом, происходит постоянное и непрерывное снабжение энергией.

Чрезмерная зарядка и разрядка батареи укорачивает ее эксплуатационный срок. Контроллер заряда солнечной батареи автоматически приостанавливают накопление энергии в аккумуляторе, когда он достиг максимальных параметров, и отключают нагрузку устройства при сильной разрядке.

(Tesla Powerwall — аккумулятор для солнечных панелей на 7 КВт — и домашняя зарядка для электромобилей)

Сетевой инвертор для солнечных батарей является самым важным элементом конструкции. Он преобразовывает полученную от солнечных лучей энергию в переменный ток различной мощности. Являясь синхронным преобразователем, он совмещает выходное напряжение электрического тока по частоте и фазе со стационарной сетью.

Фотоэлементы могут соединяться как последовательно, так и параллельно. Последний вариант увеличивает параметры мощности, напряжения и тока и позволяет устройству работать, даже если один элемент потеряет функциональность. Комбинированные модели изготовлены с использованием обеих схем. Эксплуатационный срок пластин около 25 лет.

Он представляет собой диод полупроводникового типа, который имеет меньше по сравнению с другими конструкциями падение напряжения при включении напрямую.

Он работает на основе использования перехода p-n типа в среде “металл-проводник”. Сравнение с кремниевыми диодами показывает, что прямое напряжение снижается в среднем с 0,65 В до 0,35 В, что способствует росту КПД системы.

Для более эффективного попадания солнечного света на поверхность батареи разработано и используется специальное устройство – солнечный трекер. Данное устройство предназначено для слежения за движением Солнца и поворота солнечной панели (батареи) таким образом, чтобы на её поверхность попадало как можно больше солнечных лучей (оптимизация угла падения лучей).

Для более рационального соединения двух и более панелей солнечных батарей и получения нужного сопротивления в такой системе используются специальные сертифицированные коннекторы, например МС4 Т (male female).

Тип солнечных батарей и их комплектация

Разделение солнечных батарей происходит по мощности. Здесь два типа:

1. Малой мощности – 12-24 в. Этой энергии хватить, чтобы обеспечить электричеством несколько бытовых приборов. К примеру, телевизор или компьютер, можно полностью осветить дом.
2. Большой мощности. Это целая система, которая будет обеспечивать электроэнергией не только бытовые приборы и освещение, но и систему отопления. Можно по мощности подобрать батареи так, чтобы ее хватило только на определенные нужды. К примеру, только на отопление.

Если говорить о комплектации отопления от солнечных батарей, то в нее входят:

• Солнечные элементы коллекторного типа. Их еще называют вакуумные.
• Контролер, который контролирует работу всей системы в целом. Очень необходимый прибор, от работы которого зависит эффективность работы всего отопления.
• Циркуляционный насос, который гонят воду от накопительного бака через коллектор по всей системе отопления.
• Накопительный резервуар для теплоносителя. Его объем может варьироваться в пределах 500-1000 литров.

Нюансы расчета мощности

Чтобы точно определить необходимую мощность солнечных батарей, нужно определиться, на какие цели будет использована потребляемая энергия. А это будет зависеть от площади и объема дома, от количества проживающих в нем человек и от периодичности потребления этой энергии.

К примеру, семья из трех-четырех человек потребляет 200-500 кВт в месяц. И это только общее потребление на освещение, приборы и отопление. Если сюда прибавляется горячее водоснабжение, то мощность солнечных элементов придется увеличить. То же самое относится к системе отопления «теплый пол». Кстати, с теплыми полами мощность рассчитывается из соотношения 10 м² пола на 1м² плоскости солнечного элемента. Если используется обычное водяное трубное отопление, где установлен обычный электрический нагревательный котел, то соотношение будет другим: 1000 кВт/ч на один квадратный метр площади дома в год

Обратите внимание – в год. Если сравнивать это потребление, переводя его на использование природного газа, то соотношение будет таким: 100 л газа на 1 м². В настоящее время производители предлагают высокомощные солнечные батареи компактных размеров

Есть на рынке модели площадью 4 м², которые в год могут выдавать 2000 кВт/ч

В настоящее время производители предлагают высокомощные солнечные батареи компактных размеров. Есть на рынке модели площадью 4 м², которые в год могут выдавать 2000 кВт/ч.

Специалисты же считают, что для российских климатических условий отказ от основных способов обогрева помещений – это неправильное решение. Солнечные батареи зимой будут работать неэффективно, так что проблемы с внутренней температурой будут возникать всегда. Оптимальный вариант – комбинированный подход к решению данной задачи. То есть использовать традиционные виды топлива для отопительной системы, а солнечные батареи использовать как вспомогательный вариант.

Типы и модели

Расходы

В 1956 году солнечные батареи стоили около $ 300 в расчете на ватт. Систему 7,5 кВт могли бы себе позволить только очень богатые.

Сегодня цены упали значительно. В большинстве районов, солнечные батареи работают около $ 3-5 за ватт. Вы будете платить ближе к $ 3, если вы установите его самостоятельно, а ближе к $ 5, если у вас есть профессионалы, чтобы это сделать. Для панелей 7,5-кВт или 7500 ватт, вы могли бы заплатить от $ 22 500 до $ 37 500 долларов.

Если вам нужно меньше электроэнергии, конечно, число становится ниже. Если вы только потребляете 600 кВт-ч в месяц, или 20кВт/день, вы могли бы установить систему мощностью до 5 кВт., Которая будет стоить ближе к $ 15 000.

Конечно множно частично обеспечивать дом солнечной энергией. Если вы хотите инвестировать в солнечные батареи $ 10 000, вы можете дополнить электроэнергию из сети с 1,5-кВт солнечной системой.

Тем не менее, десятки тысяч долларов за солнечные батареи все еще довольно непомерные расходы — тем более, что это может занять десятилетия, пока эти деньги отобьются обратно.

Хотя на западе уже практикуют аренду солнечных батарей. Там нет авансовых платежей. Домовладельцы платять ежемесячную арендную плату за использование панелей, а компания по прокату владеет ими и поддерживает их.

Пиковая нагрузка и среднесуточное энергопотребление

Удовольствие иметь собственную гелиостанцию стоит пока немало. Первая ступень на пути к обладания могуществом энергии солнца – определение оптимальной пиковой нагрузки в киловаттах и рационального среднесуточного энергопотребления в киловатт-часах домашнего или дачного хозяйства.

Пиковая нагрузка создается необходимостью включения сразу нескольких электрических приборов и определяется их максимальной суммарной мощностью с учетом завышенных пусковых характеристик некоторых из них.

Подсчет максимума потребляемой мощности позволяет выявить, жизненно нужна одновременная работа каких электроприборов, а которых не очень. Такому показателю подчиняются мощностные характеристики узлов электростанции, то есть итоговая стоимость устройства.

Суточное энергопотребление электроприбора измеряется произведением его индивидуальной мощности на время, что он проработал от сети (потреблял электроэнергию) в течение суток. Общее среднесуточное энергопотребление рассчитывается как сумма израсходованной энергии электричества каждым потребителем за суточный период.

Последующий анализ и оптимизация полученных данных о нагрузках и энергопотреблении обеспечат нужную комплектацию и последующую работу солнечной энергосистемы с минимальными затратами

Результат потребления энергии помогает рационально подойти к расходу солнечного электричества. Итог вычислений важен для дальнейшего расчета емкости аккумуляторов. От этого параметра цена аккумуляторного блока, немало стоящего компонента системы, зависит еще больше.

3 Основные виды

Большие установки способны обеспечить электроэнергией весь дом, а при необходимости и полностью обогреть его. Но это относится только к небольшим частным коттеджам, многоэтажные строения они отопить не смогут.

Что касается комплектации, то она может различаться в зависимости от модели. Как правило, в базовый набор входят:

• вакуумный солнечный коллектор;
• специальный контроллер, следящий за эффективностью работы;
• насос, при помощи которого подается теплоноситель;
• бак объемом 500—1000 литров для горячей воды;
• электрический ТЭН либо тепловой насос.

Перед тем как устанавливать коллекторы, необходимо рассчитать, какая мощность им нужна, чтобы полностью удовлетворить все нужды. При расчете стоит учитывать площадь частного дома, количество проживающих людей, а также расход энергии. Например, для небольшой семьи из трех человек в среднем за месяц потребуется от 200 до 500 Вт/м².

Если планируется обеспечить жилище горячей водой, то затраты на энергию увеличатся. Для эффективности можно сделать комбинированный вариант системы отопления. В таком случае домочадцы будут застрахованы и не останутся без отопления при аварийных и непредвиденных ситуациях.

Способы использования солнечной энергии

Методы применения энергии небесного светила не относятся к инновационным технологиям, солнечное тепло используют давно и весьма успешно. Однако это касается, в основном, Австралии, некоторых стран Европы, Америки и южных регионов, где альтернативную энергию можно получать в течение всего года.

Некоторые северные области испытывают дефицит естественного излучения, поэтому его применяют в качестве дополнительного или запасного варианта.

Посредниками между солнечными лучами и образующим энергию механизмом являются солнечные батареи или коллекторы, которые отличаются и назначением, и конструкцией.

Батареи аккумулируют энергию солнца и позволяют использовать ее для питания бытовых электрических приборов. Они представляют собой панели с фотоэлементами с одной стороны и фиксирующим механизмом с другой. Можно поэкспериментировать и собрать батарею самостоятельно, но проще купить готовые элементы – выбор достаточно широк.

Гелиосистемы (солнечные коллекторы) являются частью отопительной системы дома. Большие теплоизолированные короба с теплоносителем, как и батареи, крепят на приподнятых щитах, обращенных к солнцу, или скатах крыши.

Считать, что абсолютно все северные регионы получают намного меньше естественного тепла, чем южные, ошибочно. Предположим, на Чукотке или в центральной Канаде солнечных дней намного больше, чем в расположенной южнее Великобритании

Для повышения эффективности панели помещают на динамические механизмы, напоминающие систему слежения – они поворачиваются вслед за движением солнца. Процесс преобразования энергии происходит в трубках, расположенных внутри коробов.

Главное отличие гелиосистем от солнечных батарей в том, что первые нагревают теплоноситель, а вторые аккумулируют электроэнергию. Есть возможность обогревать помещение и с помощью фотоэлементов, но схемы устройства нерациональны и пригодны только для тех для районов, где солнечных дней в году не менее 200.

Схема устройства отопительной системы с солнечным коллектором, подключенным к бойлеру, и запасным источником электроэнергии (например, газовым котлом), работающем на традиционном топливе (+)

Плюсы и минусы

Энергия солнца относится к альтернативным, возобновляемым источникам, ее использование считается прогрессивным способом энергопотребления. Ее преимущества описывают следующим образом:

Ваши ежемесячные платежи за электроэнергию снижаются (а в идеале исчезают). Степень экономии зависит от размеров установленной системы и объема потребления.

Технология, не требующая местаИсточник electrotile.com

• Если монтаж системы производится на собственном участке, вам не надо получать разрешение на установку оборудования.
• Существует возможность заработать, если вы будете производить электроэнергии столько, что сможете продавать ее государству.
• Затраты на обслуживание остаются весьма низкими.
• Небольшой вес, беспроблемная эксплуатация, отсутствие шума.
• Солнечная энергетика – динамическая отрасль, и эффективность солнечных панелей постоянно повышается. Современные модели могут работать даже при сплошной облачности (выработка при этом снижается).

Люди, скептически относящиеся к установке солнечных батарей, оперируют следующими фактами:

• Панели требуют вложения средств, им нужно пространство для установки, а КПД достаточно низкий даже у лучших моделей.
• Панели могут служить источником энергии лишь днем. Чтобы пользоваться дарами зеленой энергетики круглые сутки, необходим аккумулятор – буферное накопительное устройство, а также инвертор (прибор для преобразования постоянного тока в переменный). «Бесплатную энергию от природы» трудно назвать дешевой.

Преобразование света в электричество идет и в пасмурную погодуИсточник pinimg.com

Выбор параметров солнечной батареи

При выборе солнечной батареи перед покупателем встает вопрос «Как выбрать подходящую солнечную батарею?» Существует несколько видов фотоэлементов, имеющих свои преимущества и недостатки:

1. Поликристаллические элементы, в которых полупроводник производится поликристаллическим способом, этот метод удешевляют солнечную батарею, но снижают эффективность её работы. КПД элементов составляет 17-19%.
2. Монокристаллические. Если элементы выращиваются монокристаллическим способом, то КПД фотоэлементов составляет 20-21%. Стоимость батарей при таком способе производства кремния увеличивается, но площадь фотоэлементов для получения энергии того же количества снижается. Готовые солнечные батареи, изготовленными поликристаллическим способом имеют КПД 13-17 %, а с фотоэлементами, изготовленными монокристаллическим способом – КПД 15-18,5%,
3. Аморфные. Самым низким КПД (4-6%) обладают солнечные батареи, в которых фотоэлементы изготавливают из аморфного кремния.
4. Арсенид галлиевые. Для изготовления высокоэффективных преобразователей в настоящее время широко используются GaAs – Арсенид галлия, имеющий гетероструктуру и более широкую запрещенную зону, это позволяет увеличить КПД солнечных батарей до 35-40%, правда такой тип элементов имеет очень высокую цену и используется только в космической отрасли.

Рис. 2 Типы солнечных элементов

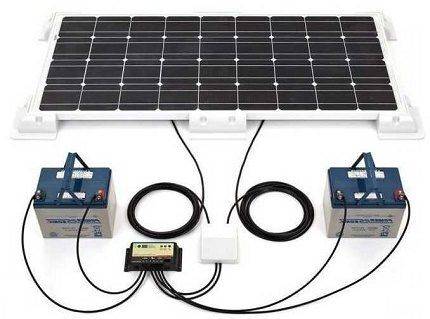

Схема электропитания дома от солнца

Система солнечного электроснабжения включает:

1. Гелиопанели.
2. Контроллер.
3. Аккумуляторы.
4. Инвертор (трансформатор).

Контроллер в этой схеме защищает как солнечные батареи, так и АКБ. С одной стороны он препятствует протеканию обратных токов по ночам и в пасмурную погоду, а с другой – защищает аккумуляторы от чрезмерного заряда/разряда.

Для трансформации постоянного тока на 12, 24 либо 48 Вольта в переменный 220-вольтовый нужен инвертор. Автомобильные аккумуляторы применять в такой схеме не рекомендуется из-за их неспособности выдерживать частые перезарядки. Лучше всего потратиться и приобрести специальные гелиевые AGM либо заливные OPzS АКБ.

Расчет энергоэффективности солнечных батарей

При расчете необходимой площади солнечных батарей необходимо учитывать, что один квадратный метр такого оборудования даст в вашу сеть около 120 ватт. А теперь пройдитесь по своему дому и прикиньте, какую мощность имеют имеющиеся у вас бытовые электрические приборы и оборудование. Разумно будет также прикинуть, какую экономию электричества может дать замена некоторых устройств на энергоэффективные. После этого вы можете приступать к расчетам необходимого количества и площади солнечных батарей, стараясь учитывать время солнечной активности в вашей местности.

 Отопление частного дома от солнечной энергии

Кроме добычи электроэнергии из солнечной энергии – наше светило вполне может и обогреть ваш дом. Конечно, можно воспользоваться самым простым способом и подключить электрическую систему отопления к солнечным батареям. Но скорее всего это будет довольно неэффективно, особенно учитывая не очень большое количество солнечных дней в году на наших широтах.

Лучше всего будет комбинировать систему добычи электричества с помощью солнечных батарей и систему автономного отопления, основанную на нагреве солнечным теплом жидкости, поступающей затем в радиаторы отопления вашего дома.

 Принцип работы отопления на солнечной энергии

Ключевым звеном такой автономной системы солнечного отопления будут являться нагревательные коллекторы. Это специализированные устройства, которые с минимальными потерями передают солнечную лучистую энергию на теплоноситель, в качестве которого может выступать вода или специальный антифриз.

схема солнечного нагревателя

Немаловажным преимуществом такого высокотехнологичного подхода является то, что такая система будет эффективно работать даже в самых суровых климатических условиях, ее коэффициент полезного действия не снижается даже при низких отрицательных температурах на улице.

Такие системы, называемые также солнечными коллекторами отлично зарекомендовали себя, например, в северных районах Китая – в местности с весьма суровым климатом. При этом в тех регионах они устанавливаются даже на многоквартирных домах.

После нагрева в коллекторе теплоноситель обычно попадает в аккумулирующих бак, оснащенный отличной теплоизоляцией. Температура жидкости в таком баке сохраняется довольно продолжительное время. В случае, если в качестве теплоносителя используется обычная водопроводная вода, то, помимо отопления – такую жидкость также можно использовать для бытовых целей, например, для умывания или мытья посуды.

Сетевая солнечная электростанция

Установка станции сетевого типа преследует цель совместить использование электроэнергии из централизованной сети и выработанной панелями. Для домохозяйств, где основное потребление э/э приходиться на светлое время суток это хороший вариант экономии и возможность заработать на солнце на «зеленом тарифе». Согласно принятым в России нормам, в определенных случаях часть выработанной энергии сетевыми СЭС мощностью до 15 кВт можно продавать государству. Наконец, установка такого типа является наиболее дешевой, поскольку дорогостоящие аккумуляторы  и контроллер заряда для сетевой солнечной электростанции не используются.

• панели – могут соединяться параллельно, последовательно или комбинированно;
• сетевой инвертор – преобразовывает ток DC/AC, направляет электроэнергию на потребляющие устройства и/или во внешнюю сеть;
• двунаправленный счетчик – ведет учет полученной и отправленной в сеть энергии;
• периферия – в большинстве, аналогичная автономной станции.
