Некоторые рекомендации
Система канализационных труб предполагает разделение на отдельные участки с элементами разного диаметра. В отличие от монтажных работ с водопроводом, трубы для стока не требуют таких больших затрат, на них можно немного сэкономить. Например, для умывальника или раковины достаточно установить изделия на 32 – 50 миллиметров. Такой же диаметр соединений подойдет для посудомоечной или стиральной техники. Труба для ванны или душевого бокса проводится с диаметром около 60 – 80 мм, а за унитазом нужно провести изделие 110 миллиметров в диаметре.
При установке коммуникаций сегодня применяют некоторые устройства, обеспечивающие удобство эксплуатации таких систем. В частности, это обратный клапан, монтируемый перед стояком.
Обратный клапан на канализацию
Такое приспособление препятствует попаданию канализационных стоков в систему водопровода. Еще используют специальные ревизионные патрубки с лючками. Эти отверстия устанавливают для процесса очистки или осмотра системы. Особенно удобно монтировать такие конструкции, в которых присутствуют прямоугольные отводы или отклонения.
На отверстия для слива в каждой сантехнической точке необходимо ставить специальные защитные сеточки. Для раковин на кухнях устанавливают жироуловители. Такие детали продлевают срок работы сточной системы.
Насосные конструкции
Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.
Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.
Система водопровода
Под названием этой коммуникационной сети подразумевают три назначения: холодное и горячей водоснабжение, противопожарный водопровод. Каждый участок несет свое назначение и нагрузки, поэтому сооружается на основании особых требований.
Холодная вода
В пункте 4.1 СНиПа четко говорится, из каких частей должен состоять внутренний водопровод. В него входят:
- Трубная разводка, подсоединенная через стену или фундамент здания с наружной частью системы.
- Водоизмерительные узлы, в состав которых входят счетчики учета потребления воды, запорная арматура, места взятия проб воды на анализ.
- Разводящая система по потребителям (сантехприборов).
- Стояки, расположенные между этажами строения.
- Запорная арматура. Это касается не только сантехнических приборов, но и отсекающих вентилей или задвижек.
В некоторых случаях добавляют одну или несколько емкостей для создания запаса воды, а также насосные установки.
Наружный водопровод – это в основном трубная конструкция, подсоединенная к центральной водопроводной сети. В автономной системе она подсоединяется к насосу. Главное требование к этой части – тепло- и гидроизоляция. Первая дает возможность не заглублять трубы ниже уровня промерзания грунта. Вторая обеспечивает защиту от негативного воздействия влаги.
В пункте 4.4 расписаны требования, по которым производят монтаж и обслуживание водопровода. Главных требований два:
- Чтобы комплектующие водопроводной системы быстро не выходили из строя, их подбирают из материалов, которые долго могут сопротивляться негативному воздействию воды, а также влаге с внешней стороны.
- В зависимости от технического состояния вся сеть должна подвергаться профилактике, осмотрам, обслуживанию и ремонту.
Противопожарный водопровод относится к категории «холодных». Его можно подключать к водопроводу питьевой воды или технической, если последний предусмотрен на объекте.
Горячая вода
Это самый сложный по своей комплектации водопровод. В СНиПе (конкретно пункте 5) расписаны условия и положения использования и монтажа системы горячего водоснабжения. Вот несколько важных положений:
- Нельзя объединять в одну систему водопровод для горячей воды, используемой для обеспечения хозяйственных нужд, с водопроводной сетью производственного назначения.
- Если по техническим условиям горячая вода может подаваться одновременно и на хозяйственные нужды, и на производственные, водопровод можно прокладывать в одну трубу.
- Если здание более четырех этажей, вертикальные стояки должны объединяться в один узел с установкой одной трубы. Стандартное объединение – 3-7 стояков в один.
- В зданиях высотой меньше четырех этажей запрещается производить подключение водозаборных приборов прямо к стоякам системы.
- Монтаж системы горячего водоснабжения в поселках производиться с учетом экономической стороны дела, возможностей потребителей и технического порядка проведения работ.
Инженерное оборудование систем водопровода
Составляющая часть, которая занимает больше всего места, – труба. Она прокладывается от центрального водопровода до потребителей. В мессах подключения устанавливается водяной счетчик, который с двух сторон обрезается задвижками или вентилями. В системе также используются разные фитинги, которые помогают провести разводку труб. Перед каждым потребителем обязательно устанавливается отсекающий кран.
В систему водопровода может входить водоподготовка. Это комплекс фильтрующих приборов, которые очищают воду, дезинфицируют, наполняют полезными веществами и минералами. В частном домостроении дополнительно устанавливают емкости для хранения запаса воды, а также наносное оборудование, которое перекачивает жидкость из скважин или колодцев в дом.
Правила устройства канализации
Помните про уклон канализационных труб, который является самой важной составляющей, от которой будет зависеть четкость и долгота работы вашей канализации. Начинайте вести монтаж от точек, которые четко фиксированы
Обычно монтаж канализации и водоснабжения начинается с точки выпуска и постепенно продвигается к точкам ливневого и сантехнического водозабора. В результате монтажа на трубы не должно оказываться никакое дополнительное воздействие
Особенно важен этот пункт для пластиковых труб, которые изготовлены из пластика, который может треснуть в любом месте, особенно в местах соединений. Все участки труб нужно фиксировать и следить за тем, чтобы они не провисали на ванных или раковинах, а также в тех местах, где труба имеет большую длину.
Для труб из чугуна перечень рекомендаций намного превышает предоставленный, но мы не будем о них, так как системы водоснабжения и канализации из чугуна уже не актуальны.
Они очень дороги, неудобны в монтаже, также для них нужен специальный навык и тяжелый отрезной инструмент.
Правда, есть у таких труб и плюс: чугун способен заглушить звук, сливающийся воды, с чем не справиться пластик, поэтому для пластиковых труб нужна звукоизоляция. Это нужно учесть еще при проектировании канализации. В противном случае, вам придется слышать не очень приятные звуки в своей квартире.
Монтаж труб нужно начинать от нижней жесткой точки. Если это квартира, то такой точкой является магистральный фановый стояк.
Если устраивается канализация в частном доме, то такой точкой будет пересечение фундамента. Здесь та часть канализации, которая располагается на улице может быть и не смонтирована, так как длина прямого участка позволяет сделать временный изгиб, необходимый для раструбов.
Далее следуйте проекту и расчертите линии канализации. Делайте уклон около двух сантиметров. После этого засверлите и установите крепежные хомуты. Соберите систему последовательно и зафиксируйте трубы хомутами.
Установите всю сантехнику, заводя ее в фановые отводы, зафиксированные по месту.
Выбор материалов для систем автономного водопровода и канализации
Выбор материалов для систем автономного водопровода и канализации проводится с учётом:
- СНиП.
- Предпочтений владельцев дома.
- Проекта.
- Бюджета.
В первую очередь все материалы должны соответствовать нормам, к примеру, использовать канализационные трубы, предназначенные для внутренней разводки канализации, на наружных участках нельзя (даже при наличии необходимого диаметра), так как прочность стенок таких труб ниже и они могут не выдержать нагрузок, которым подвергаются сети наружной канализации.
С точки зрения проекта и предпочтений владельцев дома могут быть выбраны полимерные материалы – например, трубы ПВХ, пластиковый кессон и установка очистки сточных вод в корпусе из полиэтилена или металлические (стальные или чугунные) трубы, металлический кессон и септик из бетонных колец.
В отношении бюджета также следует учитывать, что расходные элементы из различных материалов имеют разную цену
Бетонные кольца для септика обойдутся дешевле пластиковой накопительной ёмкости, однако помимо стоимости следует обращать внимание и на характеристики готовой системы, её долговечность и удобство эксплуатации
Что учесть при составлении проекта
Проект, хотя бы схематичный, и расчет системы водоснабжения канализации необходимы для того, чтобы ваша система работала надежно и эффективно. Чтобы в процессе сборки вы точно знали, где должны стоять краны, где сделать поворот или разветвление, сколько всего потребуется труб и фитингов и каких именно и т.д.
Разветвленная сеть коммуникаций частного дома
Водоснабжение
При проектировании системы водоснабжения нужно учесть следующие данные:
- Возможность подключения к централизованному водопроводу;
- Если такой возможности нет, производится геологическая оценка участка на предмет строительства колодца (см. Как выкопать колодец самому: правила работ) или скважины для автономного снабжения водой. Затем выбирается место для источника;
Вид будущего источника выбирается в зависимости от уровня залегания водяного пласта
Выбирая глубину заложения трубопровода подачи воды в дом, учитывайте глубину промерзания грунта в вашем регионе. Или закладывайте в проект греющий кабель.
Схема подачи воды из скважины в дом
Далее нужно рассчитать суточный объем потребляемой воды и определиться с режимом работы системы, чтобы подобрать оборудование и определиться с диаметром трубопровода. Для этого вам потребуется план дома и участка с обозначением всех точек водопотребления и максимального расхода через них;
План можно нарисовать своими руками
Следующий шаг – разметка на плане всех линий трубопроводов для холодной и горячей воды, а также подающего трубопровода от источника к дому. На этом этапе нужно выбрать тип подключения: коллекторный или последовательный. В первом случае к каждой водоразборной точке вода подается по своей ветке. Во втором – сантехника и приборы подключаются к трубе последовательно.
Последовательное подключение
Не забудьте посчитать длину трубы для систем водоснабжения канализации
На вводе в дом и у приборов, которые могут потребовать ремонта или замены, заложите установку запорных кранов
Канализация
Её проектирование происходит по аналогичной схеме:
- Определяемся с конечной точкой сброса. Это может быть центральная труба канализации или автономное очистное сооружение. В последнем случае выбираем тип септика и его местоположение;
- Затем возвращаемся к плану расстановки сантехники и водопотребляющих приборов, и прокладываем на схеме пути отвода сточных вод;
Линии канализации удобно рисовать на той же схеме, что и водопровод
- Для сбора стоков от приборов в проект закладываются трубы диаметром 50 мм. А для стояков и отвода от унитазов – 110 мм;
- Предусмотрите обязательный уклон для горизонтальных участков трубопровода для слива стоков самотеком;
Рекомендованный уклон для труб разного диаметра
Не забудьте предусмотреть установку ревизий в самом здании и ревизионных колодцев на внешнем трубопроводе. Инструкция требует, чтобы такие колодцы устанавливались на прямолинейных участках длиной более 15 метров и на поворотах.
Прокладка в стенах с их последующей отделкой в будущем затруднит доступ к трубам
- Обозначьте на схеме все фитинги и прочие доборные элементы для сборки системы;
- Заложите в проект и спецификацию покупку песка для подсыпки под наружный трубопровод и его обсыпку перед закапыванием в грунт. Такая обсыпка предотвратит повреждение труб и их расстыковку при сезонных подвижках грунта.
Холодная вода
С чего начинается монтаж систем водоснабжения и отопления? Догадаться нетрудно: вначале нам предстоит получить доступ к источнику холодной воды.
Им могут стать:
- Магистральный водопровод с круглосуточной подачей воды;
- Дачный водопровод с подачей воды по графику (что типично для садовых кооперативов);
Врезка в дачный водопровод
- Автономный источник водоснабжения — колодец или скважина.
Как будет реализована подача воды в каждом конкретном случае?
Магистральный водопровод
Врезка в магистраль выполняется сварным соединением или седелкой — хомутом с отводом. Сразу после врезки монтируется водомер — прибор учета расхода воды с отсекающим краном и грязевиком.
Ввод водоснабжения в дом прокладывается, как правило, полиэтиленовой или полипропиленовой трубой: эти материалы сочетают долговечность с эластичностью (в том числе при низких температурах), исключающей повреждение ввода при подвижках грунта и даже при замерзании воды.
Водомерный колодец и ввод водоснабжения
Дачный водопровод
В этом случае, основная проблема — создать запас воды на несколько дней, обеспечивающий ее бесперебойную подачу.
Вот два типичных решения:
- Установка накопительной емкости на чердаке или на возвышении рельефа с подачей воды в водопровод самотеком. Такая схема полностью энергонезависима, но напор воды в ней ограничен высотой емкости над краном, смесителем или другим сантехприбором;
Водоснабжение из емкости с подачей воды самотеком
Кроме того: при установке на чердак объем бака для воды ограничен прочностью перекрытия.
- Установка накопительной емкости в подвале, цокольном этаже или на улице с подачей воды в водопровод насосной станцией (поверхностным насосом с гидроаккумулятором и автоматическим реле). Такая схема холодного водоснабжения энергозависима, зато напор воды и объем бака определяются только потребностями владельца.
Насосная станция подает воду в водопровод из установленной в подвале емкости
Вода из колодца или скважины
При небольшой глубине колодца водоснабжение обеспечивается уже знакомой нам насосной станцией. Однако все поверхностные насосы имеют одно ограничение: они способны поднять воду с глубины до 8-9 метров. Как обеспечить подачу воды из более глубокого источника?
Нам понадобятся:
| Изображение | Устройство или элемент арматуры |
| Погружной (скважинный) насос для чистой воды. Его задача — поднять воду и обеспечить ее избыточный напор. |
| Гидроаккумулятор. Он исполнит роль демпфера при включениях/выключениях насоса и увеличит время его простоя. |
| Обратный клапан. Без него вода из гидроаккумулятора и водопровода сольется в колодец или скважину сразу после отключения насоса. |
| Автоматическое реле с датчиком давления. Оно будет включать и выключать подкачку воды при критических значениях давления в водопроводе. |
Скважинный насос
Мембранный гидроаккумулятор
Устройство пружинного обратного клапана
Автоматическое реле с датчиком давления для управления насосом

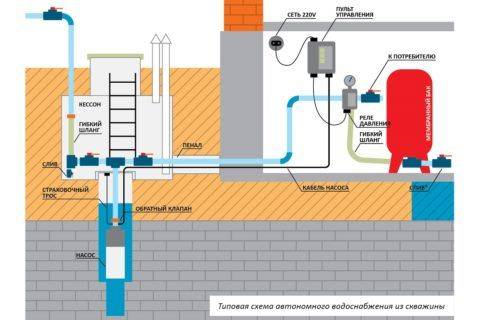

Схема автономного водоснабжения из скважины
Подготовка к проведению водопроводных и канализационных труб в квартирах
Приобретая квартиру в новом многоэтажном доме, любой владелец, прежде всего, столкнется с первоочередной задачей – сделать ремонт и смонтировать главные коммуникации. Как правило, в типичной новостройке будет установлена только отопительная система. Сначала предстоит монтаж водопровода и канализации.
Для этого требуется нарисовать схему разводки труб в соответствии с установкой сантехники. Нужно заранее определить, в каком месте помещения будут располагаться ванна, унитаз и необходимая бытовая техника. В этом случае целесообразно разработать проект (можно обратиться к профессиональному дизайнеру)
При этом важно помнить об удобстве использования элементов сантехники и начертить схему трубопровода правильно
Разводка водопроводных труб
Канализация, её обслуживание
Система канализации — комплекс инженерных сооружений, которые обеспечивают сбор грязных стоков жизнедеятельности человека, погодных осадков, промышленных выбросов, их очищение, переработку, утилизацию.
Для выведения загрязнений из жилых домов за их пределы устанавливается внутренняя канализация. Внешняя канализация отвечает за последующую очистку, слив.
Схема функционирования внутренней системы канализации выглядит так: через санузел грязная вода попадает в трубопроводы. Проходя через гидрозатвор, устраняются неприятные запахи. Затем нечистоты попадают в общий стояк, идут через прочистные и выпускные устройства, самотоком направляются в наружную городскую канализацию.
Не во всех домах нечистоты могут попасть в наружную канализацию. Это связано с расположением канализации в подвальном помещении. Для таких сооружений дополнительно устанавливают насосы.
В наружной части канализации продукты жизнедеятельности попадают в колодцы, насосные конструкции, а затем на очистные сооружения. Там, после очищения и обеззараживания, стоки сливаются в водоёмы.
Жители частных домов вынуждены устанавливать автономные стоки. Это так называемые выгребы, в которые сливается внутренняя канализация жилища. По мере наполнения специализированная техника (такая, как илососы) отвозит нечистоты на очистные сооружения. В выгребные ямы обязательно добавляют септики, которые убивают до 70—80% микробов.
Фото 4. Схема автономной канализации для частного дома. Конструкция имеет два резервуара, в первом из которых происходит очистка.
Дополнительная очистка возможна с помощью поля фильтрации. Это трубы, по которым текут отходы, попадают на подготовленную почву из гравия и песка. Также применяются кассетные фильтры, которые обеспечивают дополнительную очистку нечистот после обеззараживания септиком. Такую воду используют для технических нужд.
Автономные стоки меняют каждые 8—10 лет.
Разновидности оборудования
Канализация
Обустроенная система канализации в загородном доме
На данное время практически все системы канализации и отопления, а также водопровода, предпочитают отделывать пластиком – и обходится дешевле, и сохраняется дольше. Что касается сточных труб, то их диаметр для помещения, как правило, составляет от 32 мм до 100 мм.
Разводка канализации со стороны подвала
Сечение полипропиленовых труб подбирается по назначению санитарного узла и его загруженности. Так, для общего слива и унитаза нужен диаметр 100 мм, а вот для стиральной машинки-автомата вполне достаточно 32 мм. Все остальные сантехнические точки оборудуются трубами 50 мм, даже моечную машину рекомендуется снабжать стоком такого диаметра, не менее, потому что есть опасность засора.
ППР трубы сточные. 200 мм и 400 мм
На улице, для городской канализации или совместных (с соседями) стоков используются трубы от 200 мм и больше – всё зависит от загруженности системы. Также такой диаметр используется в дренажных системах на частных усадьбах. Несмотря на то, что водопровод, отопление и канализация делается в основном из полипропилена, можно также столкнуться и с металлическими контурами, но из-за своей высокой стоимости (по сравнению с пластиком) сталь, медь и чугун используются всё реже и реже.
Водопровод
Отопление и водопровод выполнен медью
В помещении водопровод разводят медными (фото вверху), стальными, металлопластовыми и полипропиленовыми трубами. Если говорить о меди, то, пожалуй, единственным её существенным недостатком для таких конструкций является их высокая цена.

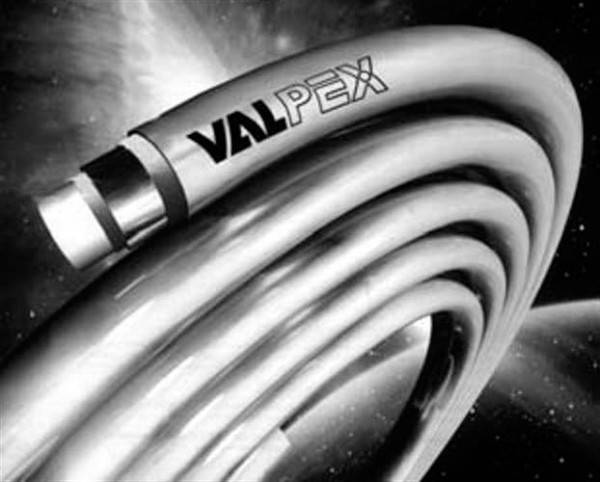

Металлопластиковая труба
Для улицы, а точнее, под землёй, так же используют полиэтиленовые трубы, которые отличаются небольшой ценой и почти неограниченным сроком эксплуатации. Также, в частном секторе, для прокладки под землёй, например, для подачи воды из дома в летнюю кухню, может быть использован металлопласт – инструкция этого не запрещает, хотя обходится проект несколько дороже.
Экопдаст PN20, армированный стекловолокном
Конечно, если вы делаете водопровод в частном доме своими руками, то, скорее всего, ваш выбор падёт на металлопласт либо полипропилен. Причина здесь очевидна – во-первых, сам процесс монтажа такими материалами менее трудоёмкий, во-вторых, это обойдётся дешевле стальных или медных труб, а в-третьих, у пластика более продолжительный эксплуатационный ресурс.
Экопласт PN25, армированный алюминиевой фольгой
Если говорить о полипропилене, то для водопровода используют два вида труб – PN10 и PN20, хотя не будет каким-то нарушением, если вы используете PN25, просто обойдётся чуть дороже. Здесь следует внести некоторые уточнения, так как для холодной воды подойдёт любая маркировка, а вот для ГВС – только PN20 (до 80⁰C) либо PN25 (до 95⁰C).
Отопление
Монтаж водопровода канализации и отопления в загородном доме
Если говорить о водяных контурах, то водопровод, канализация и отопление тесно переплетаются друг с другом. Из систем отопления, в которых в качестве теплоносителя выступает вода, можно отметить два основных направления – батареи отопления и отопление теплыми полами. Для разводки батарей можно использовать либо металл, либо полипропилен PN25 (иногда металлопласт), а для напольного обогрева – полиэтилен или металлопласт.
Одноконтурный газовый котёл с бойлером косвенного нагрева
В качестве отопителей для загородных домов используют газовые, жидкотопливные, электрические и твердотопливные котлы разных модификаций. Безусловно, самым популярным видом топлива является газ, но он не доступен во всех районах РФ и поэтому иногда прибегают к другим видам топлива или, имея надежду на скорую газификацию, устанавливают универсальные агрегаты, типа газ-дизель или газ-дизель-дрова-электричество.
Монтаж инфракрасного плёночного отопления (ИПО)
В настоящее время появились новые способы обогрева зданий, например, электрический «тёплый пол» (половое отопление), где вместо водяной трубы монтируются маты с обогревающим кабелем, либо ИПО. Примечательно, что инфракрасную плёнку можно устанавливать не только на пол, но также на стены и потолок. К тому же плёнка хорошо гнётся, что позволяет укладывать её на фигурные плоскости, типа стен с выступами или нишами.
Системы водоснабжения и отопления
Чем монтируются отопление и водопровод?
Металлы
Список типов металлических труб не слишком велик:
Черная сталь. Соединяется резьбами и сваркой (газовой и электрической); отличается нестойкостью к коррозии. Срок службы – не более 25 лет.

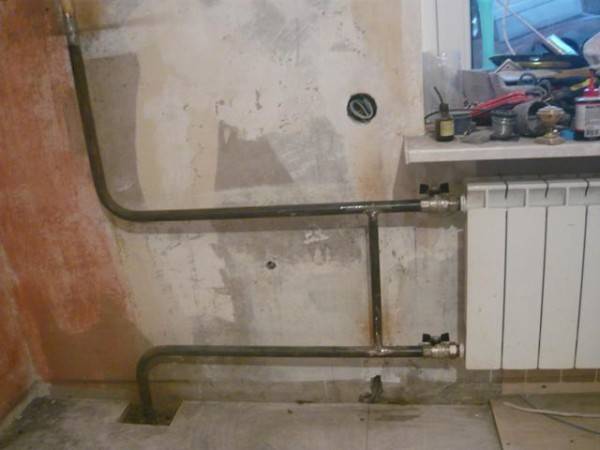

Стальной отопительный стояк.
- Оцинкованная сталь дороже черной на 30 – 50%. Для соединения разумно использовать лишь резьбы: сварка нарушает цинковое покрытие, лишая переплату за коррозионную стойкость всякого смысла. Смонтированные оцинковкой на чугунных резьбовых фитингах водопровод и отопление даже через полвека эксплуатации мало отличаются от новых.
- Медь еще более долговечна: старейшие медные водопроводы эксплуатируются уже больше века. Соединения выполняются пайкой с предварительной развальцовкой или компрессионными фитингами. Медь не зарастает отложениями, но уязвима для механических повреждений.
- Гофрированная нержавеющая сталь обладает прочностью и долговечностью меди, но выгодно отличается от нее простым монтажом с использованием компрессионных фитингов с высокотемпературными силиконовыми уплотнителями.
Разводка отопления гофрированной нержавейкой.
Полимеры
Современные водопроводные системы, отопление и сантехника в целом все чаще монтируются с преобладанием синтетических материалов. Каких именно?
Полиэтилен благодаря ограниченной термостойкости применяется только на холодной воде. Трубы малого диаметра соединяются компрессионными или электросварными фитингами. В последнем случае муфтовый фитинг обладает собственным нагревательным элементом, оплавляющим смежные поверхности фитинга и трубы при подаче напряжения на контактные клеммы. Магистральные водопроводы варятся встык.
Сшитый полиэтилен (с поперечными связями между молекулами) отличается большей механической прочностью и термостойкостью: рабочая температура достигает 100 и выше градусов. Молекулярная память заставляет растянутую трубу возвращаться к первоначальному размеру, что позволяет соединять трубы штуцерами.
Фото делает понятным метод соединения трубы с фитингом.
Полипропилен используется и здесь; однако горячая вода, отопление и канализация монтируются трубами с разной структурой. Предназначенные для работы при высоких температурах изделия армируются алюминиевой фольгой или рубленым стекловолокном (фиброй). Способ соединения – муфтовая низкотемпературная сварка.
Два в одном
Сантехника и отопление нередко подключаются еще одним весьма популярным типом труб – металлопластиком. Он представляет собой трехслойную конструкцию из сшитого полиэтилена и алюминия. Очевидный плюс решения – простой монтаж с использованием компрессионных или пресс-фитингов; минус – ограниченная гибкость и строгие требования к технологии монтажа.
Устройство компрессионного фитинга для металлопластика.
Водопровод
Водопровод
Водопроводная система обеспечивает подачу воды к потребителям – сантехническим приборам.
О его необходимости в доме, думаю, даже не стоит и упоминать.
Водопровод можно классифицировать по способу исполнения:
- с наружной разводкой, когда все трубы и соединения расположены вдоль стен;
- внутристенные, когда трубы прокладываются в пробитых в стенах штробах, а затем прячутся под штукатуркой.
А также по используемым при его прокладке материалам:
- из стальных труб (сейчас практически не используется);
- металлопластиковый;
- пластиковый.
Водопровод служит для подачи к сантехническим приборам как холодной, так и горячей воды. (См. монтаж водопровода из полипропиленовых труб)
