Для чего и как собирать воду
На частных территориях хозяйственные собственники самостоятельно реализовывают свои идеи сбора воды. Однако не обязательно изобретать велосипед. Эффективные способы давно придуманы, остаётся решить – во что собрать воду. Накопитель должен быть максимально удобен, для дозирования жидкости небольшими порциями: на мытьё полов, стирку, полив грядок.
Монтаж элементарного оборудования служащего для сбора бесценного ресурса, не требует разрешения каких-либо надзорных органов.
Если работы проводятся на частной территории, то элементы системы просто дополняются в существующий водоотвод, не нарушая никаких несущих элементов строения и не влияя на экологическую и другие виды безопасности.

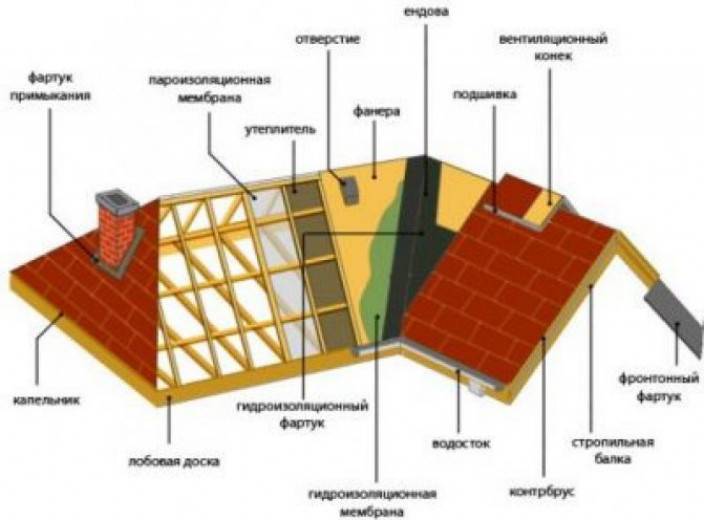

Наиболее эффективно организовать сбор воды с крыши. Ошибочно полагать, что для этого подходят только покатые конструкции
Влага подлежит набору в накопитель ото всюду – важно практично и с умом подойти к организации процесса.
Естественно для плоской кровли потребуется больше трудозатрат. Потребуется прокладывать под внешним покрытием дополнительные коммуникации. При уклоне ската более 10 градусов вода сама потечёт в заданном направлении
Как работает система?
Но скатные крыши для нашей страны являются одним из самых распространённых типов крыш, так что с этим проблем никаких не будет. Плоские крыши для нашей страны всё ещё являются больше исключением из правил, а не распространённым явлением, но даже для них уклон крыши, необходимый для стока воды всегда обеспечивается.
Также очень важно следить за тем, из какого именно материала будет сделана крыша. Но это только в том случае, если вы собираете воду исключительно для технических нужд, а не для использования в быту, тогда этот пункт для вас не играет большой роли. Самое главное требование — отсутствие на крыши каких-либо токсичных или ядовитых веществ
Лучшим вариантом будет выбрать крышу сделанную из керамической черепицы. Но стоит сказать, что многие современные садоводы покрывают свою крышу защитными химическими составами
Самое главное требование — отсутствие на крыши каких-либо токсичных или ядовитых веществ. Лучшим вариантом будет выбрать крышу сделанную из керамической черепицы. Но стоит сказать, что многие современные садоводы покрывают свою крышу защитными химическими составами.
Создание водосточной системы для дождевой воды
С чего начать процесс создания установки водостока? Как сделать сточную систему?
Для устройства надземной системы сбора воды начать следует с расчета местоположения воронок, длины трубы, учёта наклона желоба. Следует так же подобрать накопительный резервуар, желаемого объёма. Идеальный объём не должен составлять менее 5% от количества предполагаемых осадков (средний уровень осадков отображается на сайтах местных метеослужб), иначе возможен частый перелив.
На желобе размещают воронки и трубы, расстояние между которыми не должно превышать 10 м, чтобы избежать вытекания воды через край желоба и нарушения целостности системы.
Неплохо было бы прикинуть количество осадков, подумать на какие нужды будет идти вода, на какое время её хватит. Можно установить ёмкость прямо на земле, либо использовать помост.
К резервуару для сбора воды подводится труба, по которой вода стекает в него с крыши. Практичны в эксплуатации трубы ПВХ для наружного использования.
Возможны варианты первоначальной установки. Установить сначала бак для воды, затем, от него ведётся вверх, к кровле трубопровод, либо сначала сверху спускается система водостоков, а под неё монтируется бак.
Для устройства подземной системы хранения воды система водостока остаётся прежней, но резервуар размещается под землёй, либо в подвале строений. Следует выкопать яму, которая должна быть намного больше самого резервуара. Дно, получившегося котлована желательно засыпать песком на 20-30 см.
Далее нужно разместить в яме ёмкость для хранения воды, свободное пространство вокруг неё засыпать песком. На этом этапе подвести в бочке шланги или трубы, поместить насос. Прикрыть резервуар крышкой, во избежание попадания мусора и испарения воды.
Чтобы сохранить систему водосбора до весны в надлежащем состоянии, нужно слить из ёмкости всю воду, насос обсушить и переместить в помещение. Саму пустую ёмкость плотно закрыть крышкой и закопать песком.
Системы снеготаяния
С приходом холодов дождь сменяется снегом. Это значит, что атмосферные осадки нельзя будет использовать для бытовых целей. К тому же осадки станут причиной опасного скопления снега и наледи. Решить эти проблемы можно, установив кабельную систему для защиты от снега и льда. Полностью автоматизированная система позволит справиться с неудобствами, вызванными холодной погодой, как на кровлях и водостоках, так и на других наружных участках: ступенях, дорожках, рампах.
Терморегуляторы и датчики постоянно контролируют температуру и влажность в месте установки и в случае необходимости включают или выключают систему. Таким образом, подогрев начинается перед выпадением снега и заканчивается, как только угроза обледенения остается позади.
Выбор кабеля и регулятора зависит от размера, типа и конструкции кров ли, а также от требований к установке. Как правило, мы рекомендуем использовать двужильные нагревательные кабели, отличающиеся повышенной стойкостью к атмосферным явлениям, типа Deviflex DTCE-30, или же саморегулирующиеся нагревательные кабели, например Devi-lceguard-18. Для наружных установок, предназначенных для небольших крыш и систем водостоков, лучше использовать терморегулятор с наружным датчиком, а для более крупных установок — систему имеющую терморегулятор с комбинированным датчиком влажности и температуры.
Кабельная система — это разумное вложение средств, ведь стоимость ремонта кровли, водосточных труб и желобов, поврежденных после суровой зимы, всегда высока. Затраты на установку и обслуживание системы невелики по сравнению с ее преимуществами перед устаревшими способами очистки при помощи лопат, скребков или соли.
Назначение системы сбора дождевой воды
Для большинства регионов России проблемы с пресной водой остро не стоят. Но это не должно быть поводом для самоуспокоения. Тарифы на центральное водоснабжение постепенно растут. Поэтому граждане, проводящие большую часть года на загородных участках, выращивая собственную продукцию для своего стола, все чаще задумываются об экономии, в которой и может помочь рациональное использование дождевой воды. Да и тем, кто «черпает» воду из скважин и колодцев – тоже нелишним будет несколько разгрузить свои источники, особенно если у них не самый выдающийся дебет.
Ну а для засушливых областей страны – такая рационализация домашнего хозяйства и вовсе становится находкой. Собранная в крупные емкости в дождливый период вода поможет легче пережить традиционные для этих мест месяцы засухи.
Это действительно так, но можно и возразить – это так, если говорить о современном подходе. А на деле сбором дождевой воды для ее дальнейшего полезного использования человечество занималась с древнейших времен. Проводимые археологические раскопки свидетельствуют о наличие в городах и специальных каналов для перенаправления собранных потоков воды, и крупных подземных хранилищ-резервуаров. Мало того, некоторые системы с солидным возрастом в несколько столетий успешно эксплуатируются и поныне. Так что — очевидный возврат к опыту предков.
Да и современная конструкция системы сбора дождевой воды принципиально — достаточно проста. Поэтому вовсе не обязательно приобретать какой-то комплект в готовом виде (хотя некоторые предприятия предлагают и такой вариант). Небольшую, но вполне удобную в пользовании систему вполне доступно собрать и самостоятельно.
Весь смысл заключается в том, что дождевая вода, собирается с площади кровли, проходит через водосточную систему и направляется частично или полностью в накопительные резервуары. Из этих объемных хранилищ она постепенно забирается и используется для различных хозяйственных нужд — полив, мытье посуды, стирки, уборки, слива в туалете. При этом, в зависимости от «направления» последующего использования, вода может использоваться «как есть», например, для оросительных надобностей, или только с предварительной фильтрацией и очисткой. Количество и назначение ступеней этой очистки уже зависит от специфики предназначения воды.
Дополнительный источник воды вполне может стать подспорьем при отключении центрального водоснабжения или каких-то непредвиденных обстоятельств (у скважины или колодца резко упал дебет). То есть даже взять временно на себя функцию основного источника воды. Поэтому при создании подобных систем рекомендуется сразу же устанавливать не одну, а несколько накопительных емкостей – для разных сфер использования создаваемого запаса.
Напиток из облаков
28 июля 2014 года в Амстердаме за несколько часов выпало 90 миллиметров осадков. Улицы и подвалы домов были затоплены, работа транспорта парализована. Правительство города выпустило подробную инструкцию Amsterdam Rainproof. Она рассказывала жителям о конкретных шагах, которые они могут предпринять для повышения «впитывающей» способности Амстердама.
Призыв по-своему интерпретировали нидерландские предприниматели, решившие использовать дождь для варки пива. Проект назвали Hemelswater — «небесная вода». Систему для сбора осадков поместили на крыше отеля Volkshotel в Амстердаме. Первую партию «дождевого» пива назвали Code Blond. Эти слова отсылают к кодам прогноза погоды, которые используют в Нидерландах. Обычно они обещают бури, снегопады и ливни. Из-за климатических изменений такие предупреждения стали звучать чаще. Бутылка стоит около €2, а в барах — порядка €4.
Сооснователь проекта Йорис Хубе говорит, что новое пиво — отличный способ привлечь внимание людей к проблемам изменения климата. Hemelswater также выпускает «дождевой» джин-тоник, а в будущем планирует использовать «небесную» влагу для производства мороженого, супа и других продуктов
Автор
Елена Матвеева
Природный дар
Нет, это не название торговой марки минеральной воды, которой заставлены прилавки продуктовых магазинов. Это именно дар, предоставляемый нам самой природой, в виде дождя. Помешать собрать дождевую воду может только собственная лень.
Но дачники со стажем такой вредной привычке не дают хода, а потому часто замечены за сбором обычной льющейся с неба воды, заготавливая ее впрок. А некоторые еще и придумывают разнообразные устройства, собирающие дождевую воду в предусмотренные для этого накопители.
Если такой накопитель удачно расположен, и солнце успевает в течение дня нагреть эту воду, вечером доступным станет принятие душа. А любой дождь способен предоставить желающим столько воды, что хватит ее на все грядки.
Виды водостоков и их преимущества
Установка качественных водостоков на вашей крыше своими руками требует определённой квалификации и финансовых затрат. Дело в том, что правильный расчёт водосбора и способов отведения влаги требует знаний основных физических принципов и типов крыш, на которых устанавливаются водосточные желоба и вертикальные трубы.
Изготовление пластикового водостока для крыши, а также металлических желобов и труб нужно доверять заводу-изготовителю, так же как и оцинкованные или полимерно окрашенные элементы.
Типы водостоков бывают следующими:
- системы водостока плоских крыш, они встраиваются в общую систему водоотвода здания, и мягкая кровля для них делается под уклоном;
- система водостока односкатной крыши, монтируется в нижней части ската кровли под уклоном, для неё достаточно одной водосточной трубы;
- установка водостоков на крыше с двумя скатами требует отдельного водоотвода для каждой стороны крыши;
- водосток для вальмовой крыши требует монтажа желобов и труб по периметру здания;
- для щипцовой кровли водосток монтируется отдельными участками в межщипцовом пространстве.
Производители стараются подобрать набор элементов водосточной системы так, чтобы её можно было быстро смонтировать на любом из видов крыш. Поэтому преимущества всех материалов очевидны, а недостатков надо коснуться отдельно. Оцинкованный материал является наименее стойким к воздействию агрессивной внешней среды и имеет не очень презентабельный вид, однако это самый дешёвый материал.
Более дорогие водостоки из листа с полимерной покраской имеют достойный внешний вид и довольно хорошую комплектацию соединительных и комплектующих элементов. Установка пластиковых водосточных систем довольно проста, кроме того, этот материал не подвержен коррозии и не боится ударных нагрузок. Медные водостоки имеют большой срок службы, но они очень дорого стоят. Выбор каждый хозяин осуществляет самостоятельно, исходя из личных предпочтений, вида кровли и стоимости товара.
Варианты применения атмосферных осадков
С запасами пресной воды в России все в порядке, однако наиболее хозяйственные владельцы частных угодий стали все чаще задумываться о рациональном использовании природных ресурсов.
Наряду с солнечными батареями и самодельными ветряками они создают универсальные системы сбора дождевой воды, которые выдают положительный результат в засушливые дни или в периоды, когда заканчивается вода в скважине.
Прекрасный практический опыт существует в Германии, Голландии, Бельгии и других станах Европы. Считая, что воду из крана тратить на смыв в туалетном бачке просто нецелесообразно, европейцы придумали множество схем использования абсолютно бесплатной, но не менее полезной природной воды.
Схема водоснабжения дома на дождевой воде
Схема домашней системы водоснабжения включает следующие важные составные части: поле для сбора воды (крыша), трубопровод, накопительная емкость, насосное оборудование, система фильтрации.
Благодаря применению дождевых вод снижается расход на амортизацию насосного и очистительного оборудования, происходит экономия личного бюджета.
Система настолько проста, что при отсутствии полностью готовой заводской модели ее всегда можно собрать своими руками.
Главное назначение водосборной системы – собрать максимальное количество дождевой воды и переместить ее в накопительный бак. Далее жидкость используют для различных хозяйственных нужд: мытья, стирки, уборки, полива.
Для полива дополнительная очистка не нужна, но для душа или мытья посуды воду необходимо отфильтровать. С этой целью в водопроводную разводку врезают несколько фильтров, причем потребуется и грубая, и тонкая очистка.

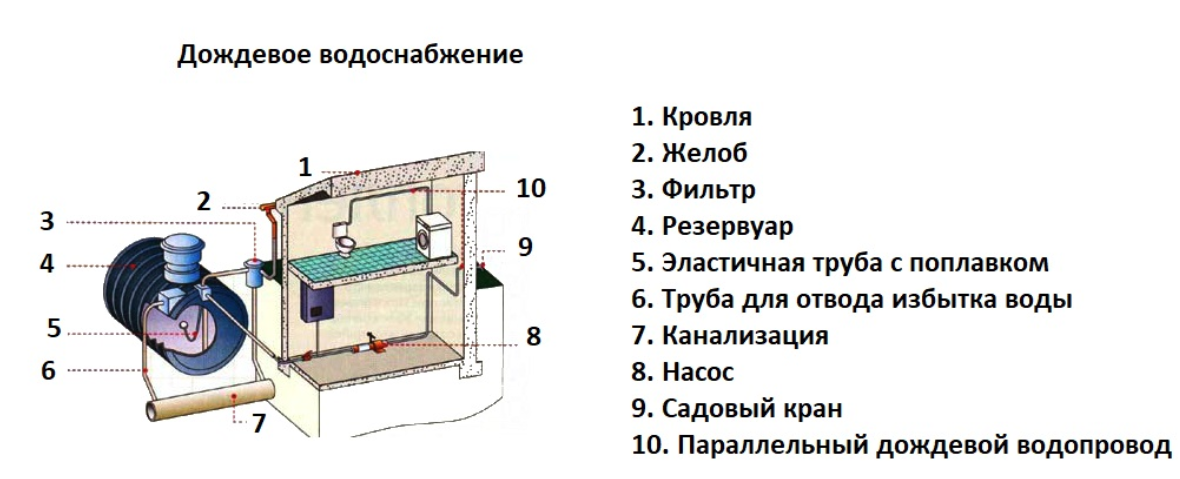

Дождевое водоснабжение
Для слива излишков воды или проведения очистительных процедур в резервуаре просверливают еще одно отверстие и монтируют патрубок, ведущий в канализационную систему.
Резервная емкость с водой может выручить и при дефиците воды из основного источника, и при наступлении форс-мажорных обстоятельств.
Если вы надумали почистить колодец, то объемный резервуар позволит и помыться, и постирать, и полить дачные культуры. Вместо одной емкости можно установить несколько, тогда не придется экономить.
НАША СПРАВКА
Собранную дождевую воду используют:
— для полива (поскольку она богата кислородом и не содержит хлора);
— для стирки и уборки (дождевая вода мягче водопроводной и позволяет уменьшить расход моющих средств)
— для мытья машины и смыва туалета.
Размеры и типы каналов
Системы для частного водоотвода обладают примерно одинаковыми гидравлическими характеристиками у всех производителей.
Длина каналов составляет 50 или 100 см, ширина колеблется в пределах 10-40 см, а глубина может быть от 5,5 до 50 см. Для частного строительства используют изделия глубиной 5,5-15 см и шириной 10-12 см.
Узкие неглубокие каналы применяют на небольших по площади покрытиях, где важно не нарушить проложенные коммуникации и не повредить корни деревьев
Система водоотвода в доме
Открытый дренаж выполняют на этапе разметки территории.
Система водоотвода в доме
Дренажные трубы закрытой глубиной системы засыпают щебнем.
Система водоотвода в доме
Фасадные краны лучше располагать над дождеприемниками.
Система водоотвода в доме
Верхний слой грунта снимают, чтобы выкопать траншею под водоотводный канал. Широкие и глубокие элементы монтируют в случае, если площадь водозабора значительна, и в регионах, где выпадает большое количество осадков.
Каналы бывают ровными и с уклоном по дну. Профиль канала имеет форму буквы U, что ускоряет поток воды и способствует самоочистке.
Желоба стыкуются между собой, что позволяет создавать из них разные конфигурации – угловые и Т-образные пересечения. Если участок имеет уклон, то выпуск водоотвода должен располагаться в нижней точке.
Емкости для сбора дождевой воды
Сбор дождевой воды – это рациональный способ обеспечения дополнительного водоснабжения. Ёмкости для сбора природных осадков могут устанавливаться над землёй или заглубляться (надземные или подземные резервуары). Простейший пример подобной системы — летний душ, бак которого располагается на крыше, где на протяжении всего дня вода нагревается на солнце, становится комфортной для пользования. Более усовершенствованная система подобного сбора дождевых осадков работает аналогично, но может дополнительно включать очистительные фильтры.

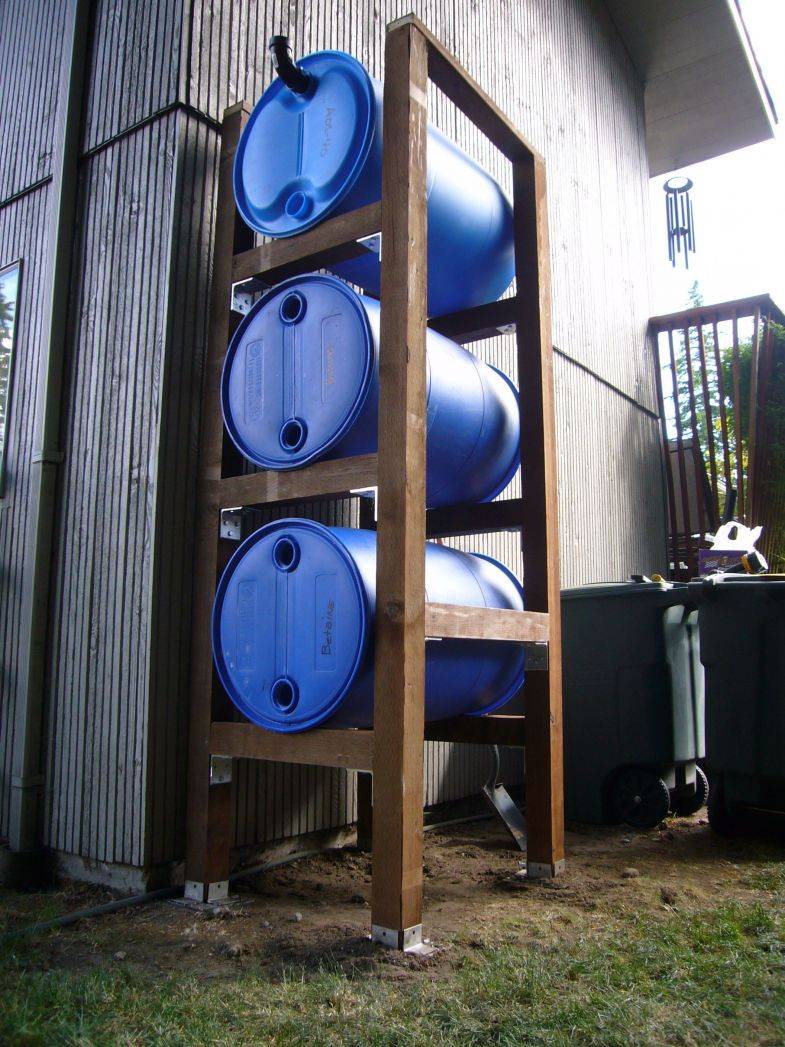

Надземная система, фото:
Надземная ёмкость чаще всего представляет собой пристенный вариант. Сегодня современные водонакопители изготавливаются с художественным подходом, они гармонично сочетаются с архитектурой дома, выглядят весьма привлекательно. Декоративные ёмкости для сбора дождевой воды могут выглядеть как античная колонна или амфора, таким образом, что с первого взгляда можно не догадаться, что это на самом деле резервуар. Вода внутрь него поступает из водостоков, а стандартный объём составляет 300-2000 литров.
Фото пристенного резервуара:
Количество собранной воды существенно зависит от модификации крыши, типа кровельного покрытия. Если крыша имеет вальмовую или скатную конструкцию, то её угол наклона будет способствовать лучшему схождению воды к желобам, стокам. Помимо этого на подобных крышах меньше скапливается грязь, соответственно – вода будет чище. Тип кровли тоже имеет значение, например, к обычной черепице пыль пристаёт меньше. Некоторые виды кровли могут выделять химические вещества, которые вместе с осадками попадают внутрь ёмкости для сбора дождевой воды – все эти факторы следует учитывать. На плоских крышах с минимальным скатом вода задерживается дольше (собирается больше грязи), поэтому дополнительное приобретение фильтра к накопительному баку будет актуальным.
Качество воды также зависит от материала желобов, водостоков (металлические изделия будут повышать уровень железа в воде), так что пластиковые аналоги станут более уместными. Если крыша вашего дома покрыта асбестовым шифером, эксклюзивной медной черепицей или же имеет свинцовые детали, то от идеи сбора дождевых осадков лучше вообще отказаться. Это правило также относится к желобам, водостокам. А вот глиняная черепица, оцинковка, различные виды пластика, битумная кровельная черепица – наоборот, вполне уместны, даже способны сохранить чистоту дождевой воды.
Вообще желательно, чтобы резервуары были изготовлены из плотной пластмассы (светонепроницаемого полипропилена) – это лучшее решение, потому с течением времени металл не будет поддаваться коррозии. Проще говоря, система сбора воды с крыши представляет собой надземную ёмкость, расположенную у выхода водосточной трубы. На этой ёмкости имеется кран, при его открытии происходит выход воды, иногда используется водяной насос. Сам бак правильнее будет разместить в затенённом месте, чтобы прямые лучи солнца не провоцировали рост водорослей, микроорганизмов внутри. Если вы устанавливаете накопительный резервуар, не забывайте о возможном переизбытке воды. Чтобы этого не случилось, в верхнем отсеке ёмкости оборудуют отвод, который направляют в канализацию или специально обустроенную канавку.
Есть другой вариант обустройства данной системы, где требуются ёмкости для сбора дождевой воды подземные. Такой бак обойдётся владельцу немного дороже надземного аналога, водяной насос в этом случае потребуется однозначно, но вместе с тем появятся дополнительные преимущества. Зарытый под землю или установленный в подвальном помещении резервуар не будет занимать место во дворе, самих баков может быть несколько (небольшие объединяются между собой). Если у вас небольшой участок с домом, то такой вариант подойдёт вам оптимально
Важное условие для установки подземной водосборной ёмкости – низкий уровень залегания водоносного слоя. Пласт насыпной земли над баком также не должен быть больше 50 см. Баки для подземного водосбора должны быть изготовлены из соответствующих материалов (так же как надземные)
Баки для подземного водосбора должны быть изготовлены из соответствующих материалов (так же как надземные).
Установка подземного резервуара, фото:
Подземный бак
Размещают под землей. Самые маленькие подземные резервуары могут соединяться между собой и иметь общую емкость около 2000 литров или выполнены в виде одного цельного резервуара. Таким образом, мы получим больший резервуар, емкость которого обеспечит наши потребности. В резервуар дождевая вода попадает непосредственно из труб системы водостоков дома. Некоторые производители предлагают более продвинутые системы, которые включают в себя специальные фильтры и датчики. Это необходимо, если вы хотите использовать дождевую воду для смыва унитаза или мытья автомобиля.
Надземный бак
Собирает воду, которая также вытекает из водосточных труб. Наземные резервуары, как правило, размещены на фасаде здания. Стандартная емкость составляет от 300 до 2000 литров. Современные надземные контейнеры отвечают декоративным качествам и выполнены в соответствие с ландшафтной архитектурой. Таким образом, каждый владелец дома может легко выбрать бак, который будет вписываться в архитектуру построек. Помните, что как надземные, так и подземные баки дождевой воды не должны быть изготовлены из металла. Дождевая вода может содержать кислоты, которые вызывают коррозию, что приведет к увеличению концентрации железа в воде. Таким образом, лучшим решением будет изделие, изготовленное из пластика.
В каких местах лучше всего установить бак?
Большую часть дождевой воды мы получаем с крыш или балконов. Также количество и качество воды зависит от типа кровли и конструкции крыши. Собрать дождевую воду легче всего со скатных или вальмовых крыш, где угол наклона более 12 град. Вода здесь не скапливается на поверхности и быстро попадает в желоба и водосточные трубы. Кроме того на крутых наклонных поверхностях скапливается меньше пыли, ила и грязи. Оптимальным покрытием крыши является традиционной черепица или мягкая кровля. К поверхностям этих кровельных материалов не пристает слишком много грязи. На плоских крышах не достигается столь хороших показателей. Они накапливают на поверхности больше примесей, которые попадают в дождевую воду. Некоторые кровельные покрытия также образуют зеленую пленку. Это явный признак того, что сбор дождевой воды для таких типов крыш не очень хорошее решение, так как вода, попадающая в резервуар, будет содержать много бактерий и загрязнений. Также большое влияние на качество собираемой дождевой воды оказывают типы желобов и водосточных труб. Здесь лучшие применять изделия из пластмасс. Стальные водосточные желоба из листового металла приводят к увеличению уровня железа в воде.
Сколько дождевой воды можно собрать за сезон?
Достаточно большой контейнер дождевой воды может вместить довольно много воды. При среднегодовом количестве осадков около 600 мм / м 2 и площади крыши 200 м 2 теоретически можно получить 120 м 3 дождевой воды. Однако на практике такого результата не получается. В периоды наиболее интенсивных осадков можно собирать лишь некоторую часть воды. Ее реальное количество за сезон может доходить до 60% осадков. В нашем случае, это составит 72 м 3 . Таким образом, за сезон можно прилично сэкономить.
Какое лучшее решение для сбора воды?
Дождевая вода, собранная в баке хорошо подходит для нужд домашнего хозяйства. Во многих случаях основным критерием ее сбора является цена емкости. Для небольшого частного дома успешно может быть использован надземный резервуар, который помещают непосредственно под водосточную трубу. Воду выбирают с помощью установленного специального крана в баке либо при помощи погружного насоса высокого давления
Следует обратить внимание на место установки резервуара, было бы лучше его разместить в тени, так как длительное освещение солнечным светом может привести к росту бактерий и водорослей. Для более требовательных владельцев мы рекомендуем подземный резервуар
Хотя цена контейнера для дождевой воды будет несколько выше, однако появятся другие преимущества — подземная емкость будет спрятана и освободит территорию во дворе. Простой резервуар для воды рыть прямо в землю или прятались в подвале
Для более требовательных владельцев мы рекомендуем подземный резервуар. Хотя цена контейнера для дождевой воды будет несколько выше, однако появятся другие преимущества — подземная емкость будет спрятана и освободит территорию во дворе. Простой резервуар для воды рыть прямо в землю или прятались в подвале
Это особенно важно в небольших дворах с плотной застройкой
Туалеты, стиральные машины или попеременное использование дождевой воды и воды из трубопровода требует более сложных конструктивных решений и может повлечь большие инвестиционные затраты.
