Система отопления закрытого типа в частном доме: виды и схемы

Система отопления двухэтажного дома

Отопление воздухом

Воздушная система отопления делится на два условных типа:

• принудительная вентиляции
• гравитационная

Гравитационная система

Предусматривает движение воздуха за счет различия температур. Как известно, такие условия заставляют воздух двигаться самостоятельно. Движение также объясняется и различающейся плотностью воздуха.

Теплый воздух проходит по путям воздуховодов, и освобождается под потолком. Затем движение происходит в сторону окон и дверей, где преобладает холодный воздух, и происходит вытеснение холодного воздуха.

Плюс данной системы заключается в независимости от электричества, а минусом является то, что происходит постоянный приток холодного воздуха из окон и дверей.

Это приводит к тому, что воздух в рабочей части остается холодным, а скопившийся под потолком горячий воздух образует перегрев

Система принудительной вентиляции

Предусматривает наличие специального оборудования, которое обеспечивает движение воздуха в заданных направлениях. Воздух, при этом, нагревается посредством специальных устройств, которыми, как правило, выступают теплогенераторы.

Такие устройства позволяют прогреть воздух до 60 градусов, а затем вентиляционная система разносит горячий воздух по установленным путям.

Холодный воздух поступает обратно в генератор, путем решеток и обратных воздуховодов, и схема повторяется.

Минусом такой системы является то, что образуется большое количество шума

Отопление электричеством

Известно несколько способов электрического отопления, в число которых входит:

• потолочные инфракрасные обогреватели
• пленочные системы отопления
• кабельные системы отопления
• электроконвекторы.

Электроконвекторы

Электроконвекторы устанавливают там где нет возможности использовать магистральный газ.

Принцип действия таких конвекторов заключается в том, что они обеспечивают циркуляцию горячего воздуха в помещении, при этом конвекторы обладают высокой защитой от влаги, и их установка возможно также и в ванных комнатах.

Дорогие модели обладают функцией, позволяющей не сушить воздух. Работа основана на нагреве воздуха специальными элементами, и затем, за счет увеличения в объеме, воздух поднимается выше и происходит циркуляция.

Уровень температуры может регулироваться, термостат при этом, может быть встроенным, а также выносным.

Режимы могут быть отрегулированы в зависимости от требований заказчика, и выключение требуется только при длительном отсутствии в доме.

Разница между встроенным и выносным термостатом заключается в том, что первый невозможно установить в другой точке.

Выносной термостат может быть установлен на стене, на уровне 1 метра, и при этом противостоять сквозняками.

Выбираю систему отопления для дома, прочитайте статью Как выбрать электрический котел отопления, возможно это то, что нужно вам

Если вы сомневаетесь в том как подключить радиатор к системе отопления, эта статья поможет вам во всем разобраться.

Водяное отопление

Такая схема водяного отопления двухэтажного дома является самой простой и доступной из всех представленных.

Котел нагревает воду до необходимой температуры, после чего нагретая вода поступает по трубам во все помещения, концентрируясь в батареях и радиаторах.

Теплоносителем в данной системе может выступать вода или антифриз для системы отопления, которые за счет циркуляции по замкнутой системе из трубопроводов, отдает тепло, полученное в начале цикла от отопительного котла.

В настоящее время особое применение получили системы водяного отопления частного дома:

• с естественной циркуляцией (работа такой системы осуществляется при разности давлений в контуре)
• с принудительной циркуляцией (с помощью работы циркуляционного насоса)

Современные системы водяного отопления включают в себя набор следующих вспомогательных элементов:

1. Отопительный котел
2. Подающий (главный) стояк
3. Система разводящих трубопроводов
4. Прямой и обратный стояк
5. Обратный трубопровод с запорными вентилями

Кроме того, водяное отопление в двухэтажном доме можно сделать своими руками и устраивать по схемам, как с верхней, так и с нижней разводкой. Подобная двухтрубная система отопления двухэтажного дома имеет прямой и обратный стояк, и оснащается горизонтальной разводкой.

Принцип работы водяного отопления –  в переносе воды, нагретой в котле, наверх по системе трубопроводов и далее по всем разводящим трубопроводам.

С помощью разводки теплоноситель попадает в радиаторы, где со временем охлаждается и становится тяжелее. После охлаждения вода по обратным стоякам с помощью самотека стекает в обратный трубопровод и опять поступает для нагрева в котел.

В каких домах выгоден однотрубный «самотек»?

Только не в 3-х этажном доме. «Самотечный» теплоноситель движется «лениво». Имеющиеся 20 кг разницы в весе тонны нагретой и холодной воды не создадут достаточной разницы давлений между «подачей и «обраткой для интенсивного движения по трубам, батареям.

В двухэтажном доме «самотек» будет работать неплохо, но второй этаж должен быть полноценным, имеющим чердак, позволяющий установить расширительный бачок. От котла в подвале (приямке) до бачка идет главный вертикальный стояк подачи. От стояка отходит т.наз. «лежак», уклоняющийся вниз. От «лежака» опускаюся стояки к этажным радиаторам. Эта вертикальная система, показанная на рисунке ниже, напоминает устройство отопления многоэтажного дома.

Самотечная однотрубная вертикальная система 2-х этажного дома.

Мансардный второй этаж вашего дома, имеющий окна в крыше (невысоких стенах) затрудняет монтаж самотечной системы. Мансарда исключает установку открытого расширительного бачка, наполненного антифризом. Герметичный бачок с газоотводящей трубкой, выведенной наружу, спасет положение, увеличивая затраты.

Наклонные трубы-«лежаки» плохо вписываются в пространство мансарды, могут пересекать оконные проемы, портя интерьер помещения.

«Самотек» больше подходит одноэтажным домам в местностях, характеризуемых ненадежным электроснабжением.

Технология заполнения куда подавать теплоноситель

Необходимыми средствами являются емкость и насос, создающий требуемое давление жидкого теплоносителя. Вполне подойдут погружные типа «Гном» или «Малыш» (популярные у садоводов, использующих их для полива участков, расположенных выше уровней водоемов). Имеются свидетельства об успешном заполнении закрытых систем посредством ручных насосов – от используемых для опрыскивания защитными растворами огородных культур, до специализированных ручных насосов, применяемых для перекачки из бочек моторных топлив или жидких химических продуктов. Любую схему отопления можно успешно заполнить, контролируя давление по манометру.

Заполнение системы антифризом посредством погружного вибронасоса.

Первой операцией является выбор точки входа жидкости. Если напор, создаваемый насосом, поднимает жидкость до верха системы, следует подключаться в низшей точке котельной – патрубку подпитки теплоносителем, врезанному перед котлом в «обратку». Кроме входа подпитки необходим конструктивно отдельный выход слива (два разных узла системы). Первый оборудуется вентилем (шаровым краном) и обратным клапаном, второй – только вентилем (шаровым краном). Если низшая точка системы является штуцером слива воды из котла, то можно через него спустить/заполнить систему водой. Поскольку за котельным сливом (вообще за сливом) не устанавливается обратный клапан, любое выключение насоса повлечет вытекание закачанной жидкости – нужно быстро перекрывать кран перед штуцером.

Конструкция типового узла слива/подпитки.

Гравитационная циркуляция

В системах, где теплоноситель циркулирует естественным образом, нет механизмов, способствующих перемещению жидкости. Процесс осуществляется благодаря расширению нагретого теплоносителя. Чтобы схема такого типа эффективно работала, устанавливают разгонный стояк высотой 3,5 метра и более.

Магистраль в системе отопления с естественной циркуляцией жидкости имеет некоторые ограничения по длине, в частности она не должна превышать 30 метров. Следовательно, такое теплоснабжение может использоваться в небольших строениях, оптимальным вариантом в этом случае считаются дома, площадь которых  не превышает 60 м2. Высота дома и количество этажей также имеют большое значение при монтаже разгонного стояка. Следует учитывать еще один фактор, в системе отопления естественного циркуляционного типа теплоноситель должен нагреваться до определенной температуры, при низкотемпературном режиме необходимое давление не создается.

Схема с гравитационным движением жидкости имеет определенные возможности:

• Сочетание с системами теплого пола. В этом случае на водяном контуре, ведущем к нагревательным элементам, устанавливают циркуляционный насос. В остальном функционирование осуществляется в обычном режиме, не прекращаясь даже при отсутствии электроснабжения.
• Работа с бойлером. Установка прибора осуществляется в верхней части системы, но на более низком уровне, чем расположен расширительный бак. В некоторых случаях на бойлер устанавливают насос, чтобы он работал в бесперебойном режиме. Однако стоит понимать, что в такой ситуации система становится принудительной, что делает необходимым монтаж обратного клапана для предотвращения рециркуляции жидкости.

Схема с коллекторной разводкой

Коллекторная — лучевая.

Коллекторное отопление предусматривает подсоединение каждого радиатора, батареи отдельным отводом. Если используется двухтрубная схема, подачу, обратную разветвляют на нужное количество подключений. Разводка с одной трубой подразумевает разветвление.

Лучевая разводка

Минус — количество трубопровода, сложная установка. Плюс — автономность линий с возможностью перекрытия одной, без помех для другой. Полезно во время ремонтно-починочных работ. Обеспечено постоянство давления, прочность соединений.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Классификация систем теплоснабжения

В одноэтажных зданиях, коттеджах, домах монтируют автономные системы обогрева или зависимые от внешних источников питания. Первые функционируют на сжиженном газе, дизельном, а также твёрдом топливе. Вторые – нуждаются в подключении к электросети или магистральному газопроводу.

Ещё одно различие между вариантами теплоснабжения заключается в необходимости участия человека в работе оборудования.

Системы с автоматизированным управлением не требуют круглосуточного мониторинга или ручной настройки. Поддержание комфортной температуры внутри здания обеспечивают термостаты и термодатчики.

Эти приборы регулярно контролируют изменение температурных показателей, что позволяет системе отопления учитывать все факторы, которые оказывают непосредственное влияние на температуру в помещении: солнечное тепло, излучение бытовых электроприборов, нагрев от ламп для освещения и т. д.

Систему теплоснабжения нередко монтируют вместе с котельной автоматикой. Её главная задача – достичь максимально возможной экономичности, но не выходить при этом за рамки допустимых параметров

Автоматика даёт возможность изменять температурный режим в доме в разное время суток.

При классификации отопительных систем принимают во внимание такие признаки, как:

• тип носителя тепла — воздушные, водяные или паровые, комбинированные;
• вид используемого топлива — газовые, электрические, торфяные, дровяные, пеллетные, угольные;
• способ транспортировки рабочей жидкости — с естественной и принудительной циркуляцией;
• ход передвижения теплоносителя — попутные и тупиковые;
• способ подсоединения котельного оборудования — однотрубная и двухтрубная компоновка;
• схема разводки — с вертикальным или горизонтальным расположением разводящей линии, верхним или нижним, комбинированным.

В многоквартирных зданиях доминирует вертикальная схема разводки, а в одноэтажных встречается горизонтальная. Комбинированные методы подачи тепла преобладают в высотных новостройках.

Варианты подключения

Система отопления открытого типа с насосом может быть реализована одним из предложенных способов. Каждый из них имеет свои слабые и сильные стороны, однако вам следует самостоятельно принять решение о том, какой из предложенных вариантов подойдёт именно вам. Например, для гаража будет уместна первая схема, в то время как для строения в несколько этажей нужна будет другая реализация.

Гибридная

Такой вариант предполагает, что в случае отключения электричества схема продолжит работу по аварийному варианту, и пусть с небольшими потерями, но всё-таки продолжит подачу тепла там, где это необходимо.

Реализуется горизонтальным способом прокладки труб. Трубы должны быть большего диаметра, чем при остальных вариантах подключения. Теплоноситель, нагреваясь в котле, поднимается по трубам благодаря законам физики, и протекает по горизонтальной трубе, расположенной под потолком, с небольшим уклоном. От основной трубы идут отводы вниз, к радиаторам. Двигаясь по предложенной схеме, вода остывает и стекает вниз, уходя в нижнюю горизонтальную трассу, по которой возвращается к котлу для повторного нагрева.

Недостатками такого подключения является необходимость прокладки верхней трассы из труб большого диаметра, привлекающей к себе внимание, малая скорость циркуляции и неравномерность распределения тепла. Кроме того, подобный вариант необходимо основательно рассчитать, используя на разных участках трубы разных диаметров, чтобы компенсировать распределение тепла

А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива

А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива.

Когда электричество есть – вода прогоняется по трубам помпой, скорость тока увеличивается, прогрев происходит быстрее и распространяется более равномерно.

Однотрубная

Вариант практически не отличается от описанного выше, за исключением того, что трубы можно брать меньшего диаметра, а стояк вести вдоль пола. Такой вариант подключения известен под названием Ленинградка, в честь города, где был разработан и впервые внедрён.

Ленинградка – это отличный способ прокладки тепла в доме, реализуется она следующим образом: Вода, разогретая в котле и прокаченная насосом, движется по горизонтальному стояку. От которого идут отводы вверх, к радиаторам отопления. Сам стояк может быть спрятан в полу. Установка игольчатых клапанов на местах входа и выхода из радиатора позволяет проводить дальнейшее обслуживание без отключения всей сети. Установка такого клапана на участке находящемся между отводами к радиатору топления, позволяет в дальнейшем провести тонкую настройку и выровнять нагрев на разных участках цепи.

Двухтрубная

Как следует из названия, предполагает использование двух стояков. По одному из них тепло подаётся к радиаторам, по второму отводится от них. Применяется в основном с целью возможности настраивать температуру каждого отдельного радиатора в каждом отдельном помещении. Радиаторы дополняются реостатами, и благодаря тому, что теплоноситель подаётся к каждому из них практически одномоментно и обладает одинаковой стартовой температурой, могут быть настроены с предельной точностью.

Кроме того, такое подключение позволяет дополнять систему, устанавливая тёплые полу, отводы в линию горячего водоснабжения и другие необходимые дополнения.

Критерии выбора бака

Изготавливают расширительные баки из стали. Внутри находится мембрана, делящая емкость на 2 отсека. Первый заполнен газом, а второй — теплоносителем. Когда температура повышается и вода устремляется из системы в бак, то под ее напором газ сжимается. Занять весь объем теплоноситель не может из-за присутствия в баке газа.

Емкость расширительных баков бывает разной. Подбирают этот параметр таким образом, чтобы, когда давление в системе достигнет своего пика, вода не поднялась выше установленного уровня. В качестве защиты бака от перелива в конструкцию включен предохранительный клапан. Нормальное заполнение бака — от 60 до 30%.

Оптимальное решение — выполнить монтаж расширительного бака в месте, где в системе меньше всего изгибов. Лучшее место для него — прямой участок перед насосом

Закрытая система отопления. Как правильно заполнить водой

Сейчас очень много владельцев квартир и частных домов выбирают именно закрытые системы отопления. Закрытая система представляет собой схему, внутри которой движение теплоносителя осуществляется при помощи движения теплоносителя — насоса, то есть принудительно. Особенность — расширительный бак мембранного типа. Основные элементы. котел, бак — мембрана, радиаторы, насос, трубы, также фитинги, крепежи и фильтровальное оборудование. Но очень часто покупатели такого «закрытого отопления» вскоре задаются вопросом, как можно наполнить ее и чем же закрыть отопительные трубы Ниже мы расскажем Вам как правильно заполнить закрытую систему отопления водой.

Заполнение отопительной системы происходит через питание котла. Это осуществляется при помощи электрического насоса, а также ручного опрессовщика. Система заполняется подготовленной сетевой водой или же антифризом, выполненным по специальной методике — он является незамерзающим теплоносителем. В это время происходит спускание воздуха во всей внутренней части системы ( краны, радиаторы, воздушники и так далее). Когда нужное давление будет достигнуто можно уже запускать систему в рабочее состояние. Иногда присутствуют сложности с созданием идеального давления. Закрытие же труб отопление во многом будет зависеть от индивидуальных пожеланий, дизайнерского решения помещения и расположения самих труб в квартире, их количества и размеров.

Часто возникают трудности при заполнении водой. Если система закрытая, то в обязательном порядке должен быть закрытым и расширительный мембранный бак ( до 6 бар давление внутри бака), предохранительный клапан до 3 бар. Должны быть установлены и специальные краны для спуска воздуха в местах скопления, а также кран для подпитки и заполнения труб и отопительного оборудования. Последовательность действий при заполнении закрытой системы такова:

Открутить винт, находящийся на насосе. Отверткой открутить вал насосной системы. Винт плотно закрутить.Открыть винт подпитки. Заполнить систему так, чтобы давление при этом приравнивалось примерно до 0, 5 бар. ( можно начать и от 0, 3 бар). Обязательно проверить нет ли при прохождении такой процедуры протечек!Поднять рабочее давление в системе до 2 бар. Проследить, чтоб нигде не протекало.Спустить воздух абсолютно во всех внутренних местах системы.Следующий шаг — сделать давление в системе около полтора бар. Это и будет самое оптимальное давление для закрытой отопительной системы. Если в системе будет проходить охлаждение или же нагревание, то колебания не должны быть значительными ( от 0,1 бар до 0,5 бар). Следите за диапазоном колебаний! Резкие перепады грозят поломкой всего оборудования, труб и фиттингов!

Уровня воды в таких закрытых системах нет. Наличие или отсутствие воды контролируется с помощью давления. При нормальном ее количестве оно должно составлять от одного до двух бар.

Закрытая отопительная система проста в эксплуатации, менее подвержена коррозии и разрушениям, ее легко пополнить, а при необходимости и спустить. Если у Вас возникают какие — либо вопросы, либо обнаружили неисправности в работе системы отопления ( перемерзание, протекание и другое), то незамедлительно обращайтесь в службу поддержки!

Отопительные котлы являются одними из основных типов отопительного оборудования и представляют собой устройства для нагрева до определенной температуры поступающих в отопительную систему теплоносителей. Теплоноситель проходит по замкнутому кругу отопительной системы.

Прежде, чем начать искать подрядчиков для благоустройства собственного балкона, ответьте себе на один вопрос: что я хочу получить в результате остекления Возможно, вы просто хотите использовать это помещение для сушки.

Такие привычные для большинства населения чугунные батареи, установленные много лет назад, уже не могут полноценно справляться с возложенными на них функциями по обогреву помещений и имеют довольно непривлекательный внешний вид.

Твердотопливные котлы отопления — это приборы, производящие отопление помещения благодаря твердым видам топлива (например, дерево, кокс, брикеты или уголь). Обычно подобные котлы являются универсальными, так как могут работать на любом.

Защита системы от воздуха

Теоретически в закрытую систему отопления воздух не должен поступать, но по факту он там все-таки присутствует. Скопление его наблюдается в то время, когда трубы и батареи заполняют водой. Второй причиной может быть разгерметизация стыков.

В результате появления воздушных пробок, теплоотдача системы снижается. Для борьбы с этим явлением в систему включают специальные клапаны и краны для спуска воздуха.

Если в системе не накапливается воздух, поплавок воздухоотводчика блокирует выпускной клапан. Когда в поплавковой камере накапливается воздушная пробка, поплавок прекращает держать выпускной клапан, благодаря чему воздух выходит за пределы устройства

1. Подавать воду с нижней точки в верхнюю. Для этого следует проложить трубы так, чтобы вода и выделяющийся воздух двигались в одном направлении.
2. Оставить в открытом положении краны для отвода воздуха и в закрытом краны для спуска воды . Таким образом, при постепенном подъеме теплоносителя, воздух будет уходить через незамкнутые воздухоотводчики.
3. Закрыть воздухоотводящий кран, как только через него начнет бежать вода. Процесс плавно продолжать до полного заполнения контура теплоносителем.
4. Запустить насос.

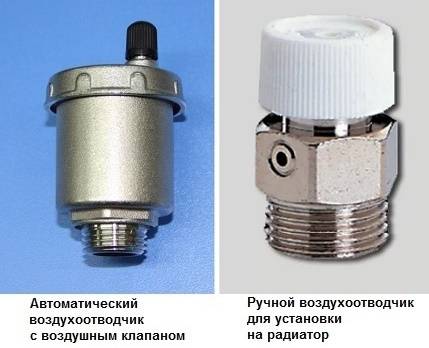

Если в отопительном контуре алюминиевые радиаторы, то на каждом воздухоотводчики нужны обязательно. Алюминий, контактируя с теплоносителем, провоцирует химическую реакцию, сопровождающуюся выделением кислорода. В частично биметаллических радиаторах проблема та же, но воздуха образуется значительно меньше.

Автоматический воздухоотводчик устанавливают в верхней точке. Объясняется это требование тем, что воздушные пузырьки в жидких веществах всегда устремляются по трубе вверх, где их и собирает устройство для отвода воздуха

В радиаторах на все 100% биметаллических теплоноситель с алюминием не контактируют, но профессионалы настаивают на присутствии воздухоотвода и в этом случае. Специфическую конструкцию панельных радиаторов из стали уже в процессе производства комплектуют клапанами для спуска воздуха.

На старых чугунных радиаторах воздух удаляют при помощи шарового крана, другие приспособления здесь малоэффективны.

В корпусе этого прибора имеется полипропиленовый поплавок, соединенный через коромысло с золотником. По мере заполнения поплавковой камеры воздухом, поплавок опускается, а достигнув нижнего положения открывает клапан, через который воздух уходит.

В освобожденный от газа объем, поступает вода, поплавок устремляется вверх и закрывает золотник. Чтобы внутрь последнего не попадал мусор, его накрывают защитным колпачком.

Корпус как ручного, так и автоматического воздухоотводчика изготовлен из качественного материала, не поддающегося коррозии. Чтобы удалить воздушную пробку конус поворачивают против часового хода, выпускают воздух до тех пор, пока не прекратится шипение

Есть модификации, где этот процесс проходит по-другому, но принцип тот же: поплавок в нижнем положении — происходит выпуск газа; поплавок поднят — клапан закрыт, воздух накапливается. Цикл повторяется автоматически и присутствия человека не требует.

Двухтрубные системы отопления

В двухтрубной системе отопления батареи подсоединяются уже не к одной общей магистрали, а к двум – подающей и обратке. Так распределение тепла по зданию происходит более равномерно. К каждому теплообменнику вода подходит примерно одинаково нагретой. Не зря такую схему принято использовать в многоэтажках с большим количеством обогреваемых помещений. Но и в коттеджах ее также часто устанавливают, особенно если они большие и в несколько этажей.

Схема двухтрубного отопления для частных домов обладает только одним серьезным минусом – ценой. Часто в сравнении с однотрубным аналогом упоминается ее дороговизна. Однако трубы в этом случае требуются меньшего диаметра. Их протяженность увеличивается здесь в два раза. При этом за счет уменьшения сечения итоговая смета оказывается не такой завышенной, как может показаться на первый взгляд.

Это, анализируя виды фундаментов, можно сразу однозначно сказать, что монолит выйдет дороже ленточного основания. С обустройством отопления частных домов все не столь просто и легко. При его монтаже используются разные по диаметру трубы, различные фитинги и термостаты. Общая стоимость каждой разновидности надо рассчитывать индивидуально для реального строения и под конкретные параметры требуемого температурного режима.

С нижней разводкой

При нижней схеме обе трубы укладываются над полом или в нем. А к батареям от них снизу подводится пара отводов. Подобное подключение часто применяется для сокрытия трубопроводов отопления за отделкой. Это больше дизайнерское решение, особых преимуществ в вопросе теплоотдачи оно не дает.

Двухтрубная с нижней разводкой

Наоборот, нижний способ подсоединения радиаторов предполагает самые высокие теплопотери. Его вообще не рекомендуется использовать в отопительных системах с естественной (гравитационной) циркуляцией. Если выбрана эта разводка, то придется позаботиться о наличии специального оборудования для прокачки теплоносителя, а батарее выбирать с большей мощностью. Котел без циркуляционного насоса с подачей тепла по дому здесь в одиночку не справится.

С верхней разводкой

У верхней разводки отопления подсоединение радиаторов к трубам может быть диагональным либо боковым

Здесь это не самое важное. Главный отличительный признак этого вида водяного обогрева – наличие расширительного бачка

Двухтрубная с верхней разводкой

Бак-расширитель ставится на чердаке. Нагретая в котле вода фактически попадает сначала в этот накопитель. В подающую трубу теплоноситель идет уже естественным путем из него сверху вниз. А далее вода после отдачи тепла в радиаторе отправляется по обратке вновь в нагреватель.

Выводы и полезное видео по теме

Увидеть, как на практике реализуется двухтрубная схема в 2-этажном доме, можно на этом видео:

Об обустройстве комбинированной системы с радиаторами и теплым полом можно узнать тут:

А это видео пригодится тем, кто собирается обустроить отопление с гравитационным или смешанным типом циркуляции:

Подводя итог можно сказать, что идеальной и универсальной схемы отопления не существует: в каждом конкретном случае нужно учитывать множество факторов и расставлять приоритеты. Мы вам постарались описать все доступные варианты, чтобы сделать выбор проще и правильнее.

А какая схема отопления в вашем доме? Насколько вы ей довольны и что хотели бы изменить? Присоединяйтесь к обсуждению ниже.

Выводы и полезное видео по теме

В этом видео-материале представлен пример подробного гидравлического расчета 2-трубной отопительной системы закрытого типа для 2-этажного дома в программе VALTEC.PRG:

Здесь детально рассказано об устройстве однотрубной системы отопления:

Выполнить монтаж закрытого варианта системы отопления самостоятельно возможно, но без консультаций специалистов не обойтись. Залог успеха — правильно выполненный проект и качественные материалы.

Появились вопросы по специфике устройства закрытого отопительного контура? Есть сведения по теме, интересные посетителям сайта и нам? Пишите, пожалуйста, комментарии в расположенном ниже блоке.
