Что такое СИП-панели для строительства домов?

Возведение стен из SIP панелей

Следующий этап постройки дома из сэндвич-панелей – укладка направляющей доски, она еще называется «лежень». Размеры этой доски полностью зависят от толщины сэндвич-панели. Примем для простоты, что наша сэндвич панель толщиной 224 мм. Тогда нам понадобится доска 50х200 мм.

  • Укладываем доску сверху на обвязочный брус или пол (зависит от способа монтажа пола), выверяем строгую горизонталь и закрепляем саморезами 5х70 мм с шагом 350 – 400 мм. При этом необходимо отступить от внешнего края 10 – 12 мм.
  • Внимательно изучив схему расположения панелей стен, начинаем установку с угла.

Важно! При возведении стен из сэндвич-панелей крайне важно ровно установить первые угловые панели. Все остальные панели будут лишь повторять пространственное расположение этих двух, и ошибиться и поставить их невертикально будет невозможно

  • Ставим две панели вертикально в угол. Предварительно запениваем нижний паз панели и одеваем ее на лежень. Выравниваем строго по горизонтали и вертикали. Прикручиваем панели к лежню саморезами 3,2х35 мм с шагом 150 мм.
  • Соединяем панели между собой. Для этого между ними можно вставить доску квадратного сечения, а можно скреплять сразу между собой, пазы запениваем, плотно прижимаем и прикручиваем саморезами 12х220 мм с шагом 500 мм.
  • Все остальные панели монтируются по такой же схеме. Паз установленной панели заполняется монтажной пеной, низ устанавливаемой панели тоже, последняя одевается на лежень. Между установленной и устанавливаемой панелями вставляется брус/доска сечением 50х200 мм. Соединение плотно прижимается и фиксируется: снизу к лежню саморезами 3,2х35 мм, сбоку между собой саморезами 12х220 мм.
  • После того как стены будут полностью смонтированы, верхний паз панелей также заполняется пеной, затем в него вставляется верхняя обвязочная доска/брус 150х200 мм. Брус закрепляется к панелям саморезами 4,2х75 мм, обе панели с двух сторон фиксируются к брусу саморезами 3,5х40 мм.
  • Проемы для окон и дверей можно вырезать в уже установленных стенах или заранее, что несколько сложнее точно просчитать, кроме тех случаев, когда сэндвич панели заказываются строго по проекту на заводе изготовителе.

К брусу верхней обвязки крепятся балки перекрытий стандартным способом. Таких креплений несколько: врубкой, с помощью уголков или кронштейнов. Можно выбирать любой.

Основные виды СИП-панелей

Одной из основных особенностей СИП является не их функциональные качества, а то, что технология постоянно эволюционирует становясь только лучше. Если сравнивать панели, которые использовались в самом начале и те, из которых строят сейчас, то это, как говорится, две большие разницы. За сто лет, а именно столько существует данная технология, не изменился только основной принцип – утеплитель находится между жестким каркасом.

Есть существенные различия между панелями, используемыми для промышленного и индивидуального строительства, а также для потолка, внутренних перегородок, пола, кровли и прочих.

ОСП + пенополистирол

Самым популярным, и небезосновательно, видом производства СИП-панелей является связка ОСП и пенополистирола. Получившийся материал обладает не только высокими функциональными качествами, но и максимальной прочностью. Из него удобно и легко строить. Качество построек находится на максимально высоком уровне, а долговечность исчисляется веками

ОСП + пенополиуретан

СИП-панели такого вида используются в основном в промышленном производстве, правда в основном вместо ОСП используются более подходящие материалы каркаса. Для частных домов подобные панели не используются в России, хотя в Европе или в США это достаточно распространенный вариант.

ОСП + минеральная вата

Подобные панели – российское изобретение. Вместо привычного пенополистирола в качестве утеплителя используется минеральная вата. Такой способ позволяет сэкономить на цене одной панели, но сильно сказывается на ее функциональных качествах, так как минеральная вата дает усадку и оседает внизу. И получается, что качественно утеплена только нижняя часть СИП.

Фибролит + пенополистирол/минеральная вата

Подобные панели также являются российским изобретением. Главными минусами такой комбинации материалов можно назвать то, что фибролит имеет ширину всего в 60 сантиментов, что в практически вдвое меньше, чем у ОСП, и соответственно на одну типовую постройку количество плит удваивается. Также фибролит намного дороже и тяжелее. И получается, что дом из подобных панелей и дороже, и строиться дольше.

Стеломагнезит + пенополистирол

Еще одна практически революция в панельно-каркасном строительстве. В качестве каркаса используется комбинированный материал из карналлита, оксида магния и других, также известный, как каменные СИП-панели. Это один из самых безопасных и экологически чистых материалов, которые используются в строительстве. Подобные панели обладают хорошими характеристиками и используются и для наружных, и для внутренних стен частных домов.

Технология производства

Профессиональное оборудование

Современный завод СИП панелей может комплектоваться одной из многих разновидностей автоматических производственных линий, предлагаемых на отечественном рынке. Например, ФРС-4 от компании «Пресс» или КПЛ-2 / КПЛ-3 от «SipStanok». Это и подобное ему профессиональное оборудование отличается друг от друга производительностью, степенью автоматизации, а также возможностью регулировки параметров технологического процесса. Основными из них являются:

  • температура;
  • давление;
  • дозировка клеящего вещества.

Требования к клеям

В производственном цикле особое внимание уделяется клеящему составу. Он должен быть влаго- и морозоустойчивым, с запасом выдерживать зимне-летний градиент температур, а также обладать достаточной эластичностью, чтобы эффективно компенсировать термические деформаций

Этим требованиям соответствуют различные модификации полиуретанового клея, используемые для соединения большинства структурных материалов в единый «сэндвич». Основное отличие свойств разных марок адгезива заключается в скорости его схватывания. Например, на предприятиях с низким уровнем автоматизации задействуют клеевые составы с длительным периодом полимеризации, так как практически все процессы по укладке материалов в станки выполняются вручную.

Технологический цикл производства

Независимо от эксплуатируемого оборудования производство СИП панелей состоит из следующих этапов технологического процесса:

  1. На рабочую площадку станка укладывается лист OSB либо другого материала выполняющего функцию внешней оболочки. Точное позиционирование листа осуществляется посредством регулируемых направляющих, размещенных на площадке.
  2. Управляя подвижной станцией, на поверхность листа наносят точное количество клея. Например, для соединения пенополистирола с OSB-3 используется однокомпонентный полиуретановый клей в количестве не менее 140 гр/м2. Равномерному распределению клея способствует его подача через многочисленные распыляющие форсунки.
  3. При движении в обратном направлении подвижная станция распыляет над слоем клея чистую воду (10% от общей массы клея), необходимую для активации реакции отвердения адгезива.
  4. На подготовленную поверхность первого листа укладывается слой утеплителя.
  5. Поверхность утеплителя также покрывается клеящим составом.
  6. Сверху на неё укладывается лист OSB. В зависимости от модели производственной линии на ней в одну стопку может укладываться до 5-7 заготовок.
  7. Далее панели перемещают под пресс, сдавливающий их с силой до 30 тонн. В зависимости от температуры и влажности в производственном помещении, а также марки клея, время нахождения заготовок под прессом выставляется вручную. Некоторые модели станков делают это самостоятельно в автоматическом режиме.
  8. После извлечения из-под пресса, панели отправляют на склад, где они должны отстояться не менее полусуток.
  9. При необходимости заготовки перемещаются на распиловочный станок, на котором они разрезаются в соответствии с требуемыми размерами. Там же может осуществляться выборка монтажного паза в утеплителе.

Технология выполнения нулевого уровня дома

Относительно небольшой вес панелей позволяет при строительстве даже дома с площадью более 100 кв м обойтись столбчатым фундаментом. Основание дома, выполненное по такой технологии, позволяет значительно сократить сроки строительства и стоимость затрат на материалы. Столбчатый фундамент может выполняться как с ростверком, так и без него. Для гарантии надежности лучше будет использовать второй вариант, тем более что он не сильно увеличивает затраты. Поверх ростверка в обязательном порядке выполняется слой гидроизоляции, а затем укладывается обвязочный брус, который крепится к ростверку с помощью анкеров диаметром 12 мм.

Выдерживаемая нагрузка

Не смотря на свое «легкое» строение, SIP-панели могут выдерживать достаточно большие веса. Благодаря трем слоям и клею внутри, они прекрасно держат как поперечные, так и продольные нагрузки.

Поперечная (давление сверху) – проведенные эксперименты показывают, что справляются со всеми видами нагрузок, это ветер, снег и т.д. Если пройтись по цифрам, то получается что панель, шириной в 1,5 метра держит от 2 до 2,5 тонн нагрузки. Если перевести на квадратные метры, можно получить показатель в 150 – 250 кг/метр. Все зависит от материала внутри и производителя.

Продольная (давление по горизонтали) – здесь нагрузка куда более существенная, при проводимых испытаниях становится понятно, что продольный вес, который способна выдержать панель варьируется в показателях от 8 до 10 тонн, это очень хорошо! Для общего понимания представьте каменный дом на три этажа (панельный или кирпичный) у которого первый этаж из СИП, они выдержат всю нагрузку!

Дома из СИП-панелей – преимущества и недостатки

Основные плюсы и минусы домов из СИП-панелей обусловлены особенностями используемого материала. К первым стоит отнести:

  • сейсмоустойчивость. Данное свойство было подтверждено в результате многочисленных испытаний;
  • доступность. Стоимость и характеристики СИП-панели для строительства дома делают их достойной альтернативой многим строительным материалам;
  • стойкость к внешнему воздействию;
  • энергоэффективность. Материал хорошо удерживает тепло внутри дома зимой и прохладу летом;
  • отсутствие требований по времени строительства. Работы могут выполняться в любое время года;
  • огнестойкость. Специальная обработка антипиреном позволяет СИП-панелям превзойти натуральное дерево по данному показателю в 7 раз;
  • малые сроки строительства. В среднем через три недели двухэтажные строения вводятся в эксплуатацию;
  • хороший уровень звукоизоляции благодаря конструктивным особенностям элементов, использующихся в процессе строительства;
  • небольшой вес, что значительно снижает требования к прочностным характеристикам формируемого основания;
  • экологичность. В состав материала входит около 90% натуральных компонентов;
  • продолжительный период эксплуатации. Дома из качественных СИП-панелей, построенные с соблюдением необходимых технологических требований, по подсчётам производителей способны прослужить минимум век.

Возможно строительство домов из СИП-панелей своими руками

Из недостатков данного материала стоит отметить использование для изготовления горючих материалов, хотя и подвергнутых специальной обработке антипиренами. В процессе горения они выделяют вредные вещества, количество которых по подсчётам специалистов не выходит за рамки общепринятых санитарных норм. Также СИП-панели не способны обеспечить естественный воздухообмен, а потому на этапе проектирования в обязательном порядке предусматривается приточно-вытяжная вентиляция.

Достоинства сип панелей

У сип панелей имеется масса преимуществ:

1. Небольшой вес материала

сип панели оказывают минимальное давление на основание постройки и позволяют применять либо недорогой свайный, либо ленточный малозаглубленный и армированный фундаменты. Это, в свою очередь, гарантирует снижение трудозатрат и уменьшает расход материалов.

На заметку! Высота панели 3,5 метров, ширина варьирует от 0,625 до 1,5 метров, толщина колеблется от 50 до 230 миллиметров. Габариты зависят от того, будет ли она служить внешней, внутренней стеной или перекрытием.

Так, при габаритах сип панели 3,5х1,5х0,23 метра, масса плиты в среднем составляет около 60 килограммов. Следовательно, дом площадью 170 квадратных метров будет весить не более 15 тонн, в то время как масса аналогичного по габаритам кирпичного строения составит 60 тонн и более.

Кроме этого, доставка материалов обойдется значительно дешевле, поэтому строительство домов из-сип панелей экономичнее для семейного бюджета заказчика.

2. Теплоизоляция

Сип панели гораздо эффективней других материалов удерживают тепло, снижая расходы на отопление. К примеру, панель толщиной 17,4 сантиметров обеспечивает тот же эффект, что 40-сантиметровая стена из бруса или 2-хметровая из кирпича.

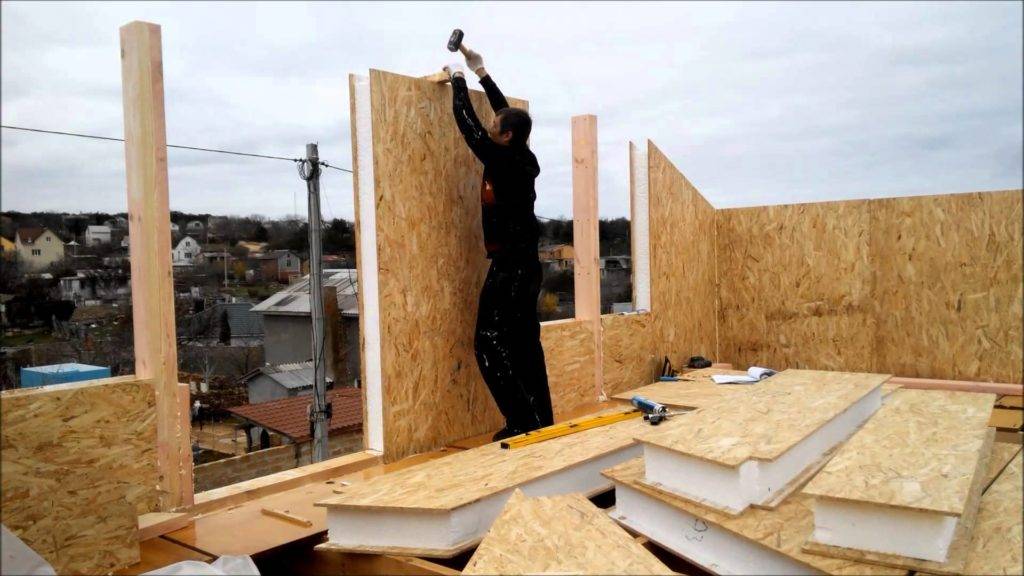

Сборка дома из сип панелей

Летом в домах из син-панелей прохладно, а зимой тепло, то есть комфортная температура поддерживается в течение всего года. Это помогает владельцам жилья существенно сокращать траты на обогрев помещения. Таким образом, строительство домов из сип-панелей окупается достаточно быстро.

3. Долговечность

Пенополистирол, имея высокие эксплуатационные качества, не изнашивается, сохраняет форму и габариты, не поддается гниению. Ориентировано-стружечная плита или ОСП при эксплуатации также не впитывает влагу, сохраняя при этом свою плотность. Все эти преимущества гарантируют, что строительство домов из сип панелей очень надёжно и будет служить верой и правдой не менее 50 – 150 лет.

4. Высокая скорость строительства

СИП панели являются строительным материалом, который полностью готов к сборке. Тем самым обеспечивается простота и доступность монтажа блоков.

Отсутствие усадки дает возможность сразу после сборки дома начинать отделочные работы, которые, благодаря ровным стенам, не нуждаются в предварительной штукатурке. Таким образом, обеспечивается высокая скорость и простота отделочных работ, что оказывает влияние на формирование цены или стоимости строительства домов из сип панелей под ключ.

На заметку! Бригада из 4 человек может завершить строительство дома из СИП панелей за 2-3 недели.

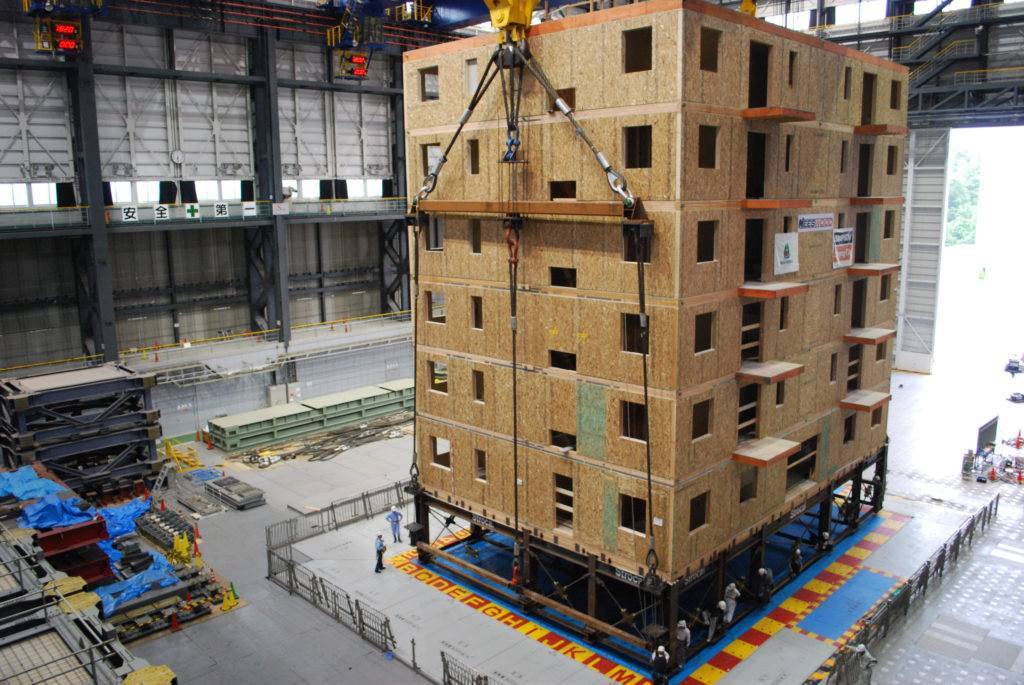

Многоэтажный проект и сип-панелей

5. Прочность конструкции

Сип панели имеют высокую устойчивость, как перед горизонтальной, так и при поперечном изгибе, которая обеспечивается самой конструкцией материала. Одна из ориентировано-стружечных плит или ОСП работает на сжатие, а другая на растяжение. При этом вертикальная нагрузка составляет до 2 тонн, а горизонтальная – до 10 тонн на метр, вследствие чего крыша дома может выдержать целый КАМАЗ.

6. Светлые и большие комнаты

При небольшой толщине панелей, визуально увеличивается пространство. А устанавливаемые небольших размеров окна в доме из сип панелей создают достаточное количество света, что также позволяет сократить теплопотери.

7. Круглогодичное строительство

Строительство домов из сип панелей реализуется в любое время года. Более того, зимнее строительство способствует дополнительной экономии денежных средств.

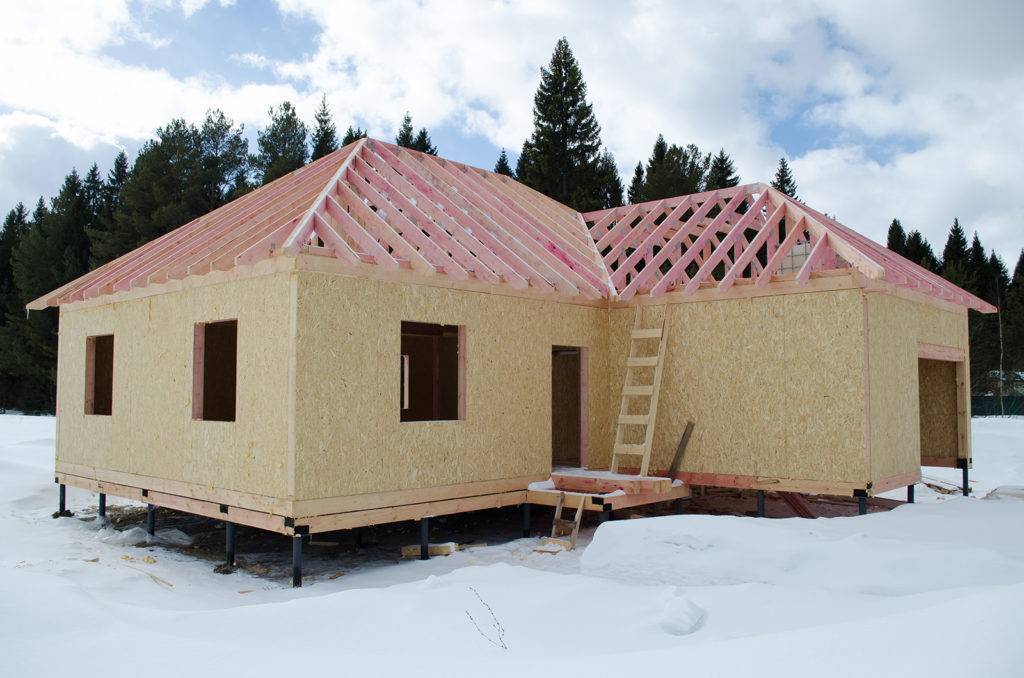

Зимняя сборка дома из сип панелей

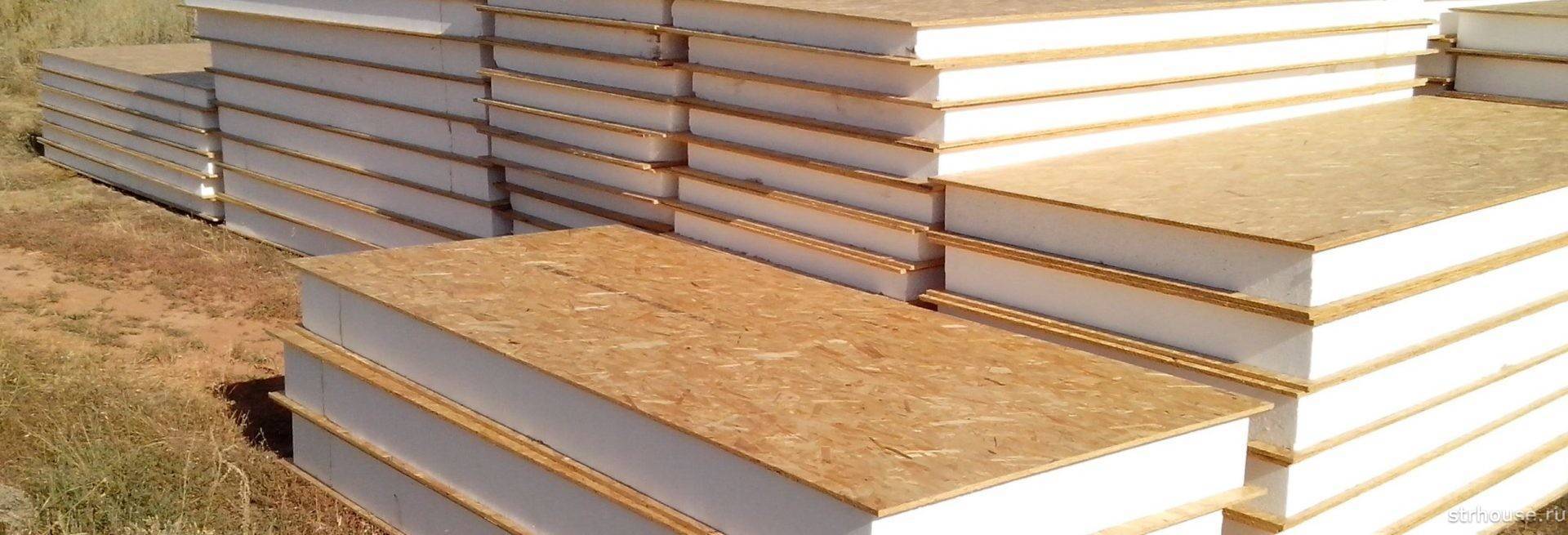

Что такое СИП панели

Сип панель представляет собой пирог из двух плит OSB (ориентированно – стружечных плит) толщиной 9-12 мм, между которыми находится толстый слой пенополистирола. Между собой элементы склеиваются полиуретановым клеем под давлением порядка двадцати тонн. Такой способ формовки делает панели не только «теплыми», но и очень прочными, что позволяет использовать их не только в качестве стен, но и как элементы пола и крыши. Сама аббревиатура СИП обозначает термин Структурно Изолированная Плита, что само по себе говорит о ее строении.

Размеры сип панелей по толщине начинаются от 68 и заканчиваются 244 мм и выбираются в зависимости от типа постройки и климата местности. Для наружных стен дома, как правило, выбирают панель толщиной 174 мм. Габаритные размеры таких панелей составляют 250 (280) см по высоте и 125 см по ширине. Но, как правило, завод-изготовитель может изготовить панель по размерам, необходимым заказчику.

Плотность sip панелей невысокая, это значит, что справиться с их монтажом по силам двум людям без использования специальной техники. Соединение панелей осуществляется при помощи бруса толщиной 80мм (либо сдвоенного бруса толщиной 2х40), который вкладывают в специально выбранные пазы сип панелей и крепят к ним саморезами. Ширина бруса должна равняться ширине выборки в панели. Так, при помощи вставок, происходит соединение всех панелей между собой.
