Сборка и установка сифона на кухне
Для начала потребуется приготовить инструмент, который будет использоваться в ходе работы:
- отвертка;
- ножовка;
- рулетка;
- наждачная бумага.
Первым делом, нужно снять старое устройство. Для этого при помощи отвертки откручивается болтик посредине решетки в сливе, подобно тому, как на фото.
До начала выполнения работы следует установить ведро под сифон, чтобы собрать остаток отстоянной воды, после удаления решетки слив нужно вытереть насухо.
Нередко на этом этапе появляется проблема, поскольку винт и гайка прикипают друг к другу. В таком случае нужно снять нижнюю часть сифона и снизу помочь другой рукой снять решетку с крепежом.
Теперь снимаются трубки и сам сифон, процедура демонтажа окончена, можно начинать сборку нового изделия.
Чтобы собрать новый товар, надо выложить из упаковки все элементы, поделить на группы — это упростит задачу и позволит правильно все собрать.
Для бутылочного вида без перелива будет несколько уплотнительных колец разного размера, гайки, патрубок, элементы сифона и гофра, а также решетка с креплением.
Поэтапно процедура сборки сифона следующая:
- Самая большая прокладка плоского вида надевается на сифонное отверстие, и прикручивается колпак к основанию сифона.
- К патрубку, который фиксируется к мойке, подбирается прокладка конусного вида и гайка. Изначально надевается гайка, потом резиновый уплотнитель тупым концом вверх, и затем нужно вставить конструкцию в верхнюю часть сифона, плотно скручивая изделие. В некоторых случаях воронка для слива и патрубок должны соединяться изначально, но нужно быть внимательным, чтобы во время монтажа не потерялась гайка в сливном отверстии.
- Остается установить гофру — для этого накидывается гайка, надевается конусный уплотнитель и скручивается к основанию.
Все части плотно закручивать, но не перестараться, чтобы не сломать пластик и не пережать прокладки. После сборки следует установка и подключение к канализации. Этапы выполнения:
- На патрубок изделия укладывается рифленое кольцо полосками кверху.
- Ставится сифон под раковиной одной рукой, второй нужно выровнять его вверху и положить решетку.
- Поставить винт и закрутить отверткой.
- Подключить гофру к канализации, при необходимости обрезать ее ножовкой до нужного диаметра. Вместо гофры можно пользоваться жестким видом отвода, что будет лучше для кухни.
Сделав всю работу, включить воду и проверить соединения на предмет течи, по необходимости подтянуть резьбу и другие детали.
Монтаж сифона с переливом
Если есть перелив в мойке, то монтаж почти не отличается от описанной схемы, последовательность используется аналогичная, кроме сборки.
На этом этапе надо соединить перелив с отводящим патрубком. Изначально ставится гайка, затем прокладка к переливу. Сам элемент вставляется в отвод и затягивается.
Далее перелив устанавливается к мойке при помощи винта и отвертки, последующие шаги не меняются. Такой вид сифона часто используют, если на кухне стоит круглая мойка современного вида.

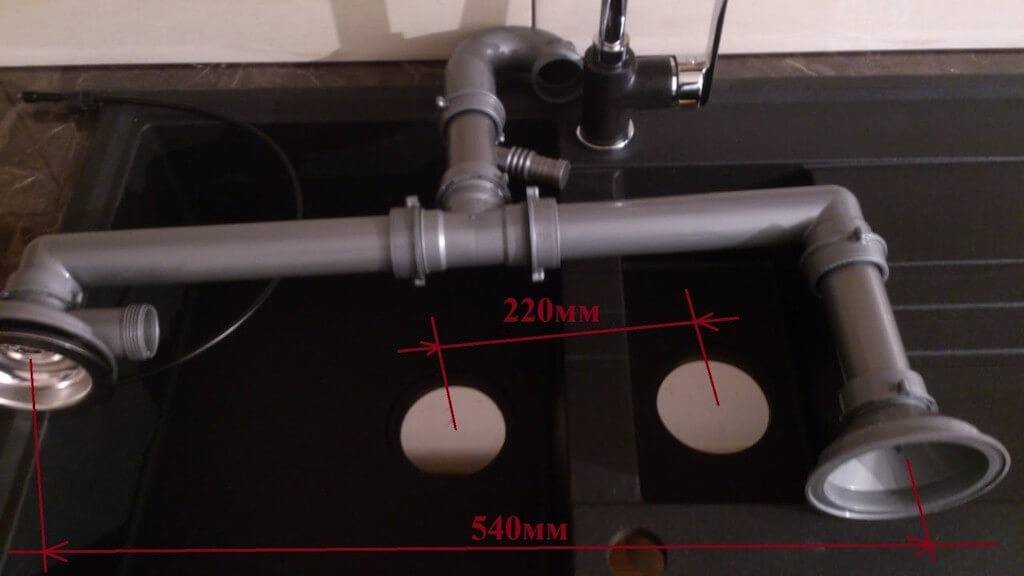

Монтаж для сдвоенной раковины
Раковины на 2 секции предполагают использование одного сифона, но нестандартной конструкции. У такого изделия будет 2 выпуска, которые соединяются одним сифоном. Он бывает трубчатым и в виде колбы. Дополнительно есть модели с отводами для подключения стиральных машин и другой техники.
Правила и этапы монтажа не меняются, за исключением нескольких деталей. Изначально нужно подсоединять 2 патрубка к сливу двух раковин, после этого работу продолжать под мойкой, соединяя патрубки-проводники. Далее фиксируются остальные элементы. Если потребуется, то труба обрезается, а наждачной бумагой шлифуются пластмассовые края.
Для чего нужен сифон
Зачем нужен сифон? Казалось бы, у людей дома есть уже установленная сантехника – например, раковина, ванна, душевая кабина, мойка или унитаз – которая подключена к канализации, и все выглядит на первый взгляд вполне логично и конструктивно.
Грязная вода уходит в канализационную трубу, покидая пределы квартиры, поэтому все в порядке. Однако у каждого санитарно – технического прибора, тем не менее, есть свой сифон.
Сантехнические сифоны устанавливаются между различным санитарно — техническим оборудованием и канализацией. Они выполняют сразу несколько функций.
1.2.
По своему внешнему виду сантехнический сифон напоминает специальным образом изогнутую трубу, в изгибе которой постоянно находится вода, образующая собой гидрозатвор, который не дает вредным газам, скапливающимся в канализации, оказаться в жилом помещении.
На сегодняшний день существует две основных разновидности сантехнических сифонов – бутылочный сифон и коленный сифон. Бутылочный сифон внешне напоминает колбу. Сливная труба бутылочного сифона соединена со сливным отверстием санитарно – технического прибора и с выпуском, соединенным с канализации.
Бутылочный сифон состоит из угольника, заизолированного корпуса с раструбом, отвода и канализационной трубы. Сифоны этого типа устанавливают в основном на кухне под мойками.
Простая конструкция бутылочного сифона позволяет очень легко в случае необходимости его прочистить. Для этого необходимо подставить под сифон ведро и аккуратно против часовой стрелки открутить колбу.
Устройство всех сливных труб, отходящих от душа, ванны или кухонной мойки базируется на одном принципе. Использованная вода никогда сразу не будет вытекать в канализационную систему, потому как препятствием для этого служит водяной затвор. Казалось бы, чего проще, подсоединил раковину или ванну напрямую к канализационной трубе, и все. Но это не так просто.
При таком прямом соединении крупные частички мусора неизменно засорят систему, да и кухня или ванная незамедлительно наполнится канализационными неприятными «ароматами» согласно законам физики. Чтобы этого не произошло, и устанавливают сифонные конструкции.
Поэтому на вопрос о назначении сифона станет простой логический ответ: «Для санитарной защиты от мусора, запахов и микробов, присутствующих в канализационных испарениях». Гораздо проще снять и вычистить сам сифон, чем менять канализационные трубы или вести постоянную борьбу за чистый воздух в помещении.
Традиционно он представляет собой изогнутое колено или отрезок трубы, также геометрически изогнутый, выполненный из различных материалов. Монтируется сразу же под раковиной в общем отрезке трубы, ведущей к канализационному отверстию. Благодаря такой конструкции он всегда заполнен водой, которая и служит барьером для вредных и неприятных запахов.
Теория: что такое сифон
В каждом доме есть канализация – местная или центральная. Это замечательное изобретение человечества решает множество бытовых проблем. Одна только печаль – сточные воды могут серьезно испортить воздух в вашем жилище. Чтобы этого не произошло, используют такое простое устройство, как сифон. Это и есть ответ на вопрос, как называется труба под раковиной. Она соединяет раковину или ванную с канализационной трубой, запирает все неприятные запахи и при некоторых особенностях конструкции не дает проникнуть твердому мусору в систему.
Устройство водного затвора используется на всей сантехнике в доме
Где используются сифоны:
| В ванной | Сифоны для ванной состоят из двух соединяющихся трубок – для перелива и для слива. У верхней кромки ванной имеется отверстие, к которому подключается трубка перелива. Чтобы емкость наполнялась, отверстие прибора закрывается крышкой или пробкой. |
| В душе | Такие устройства монтируются под поддон душа. Их делают плоскими, чтобы не пришлось высоко поднимать кабинку. Есть модели, которые монтируются непосредственно в пол при заливке бетоном. После пол покрывают кафельной плиткой, и система работает ничуть не хуже поддона. |
| В раковине для умывания | Умывальник в ванной комнате размещается на ножке или на специальной тумбочке. Слив в этом случае должен быть компактным. Как правило, для этой цели используют гофротрубу, изогнутую в форме буквы S. |
| В кухонной раковине | Особенности кухни требуют от прибора повышенной прочности и устойчивости к высоким температурам, ведь часто приходится сливать в канализацию кипяток. В нем не должны задерживаться частички жира, но в то же время устройство должно удерживать крупные и твердые частицы от попадания в канализацию. |
| В унитазе | В унитазе тоже есть сифон – он встроен в конструкцию ватерклозета. Это изогнутый сток, в котором даже после слива стоит вода, запирая все неприятные запахи. |
| В стиральной и посудомоечной машинах | Все домашние приборы, подключенные к канализационной сети, должны быть защищены затвором. В продаже есть разветвленные системы, позволяющие одновременно подключить несколько устройств. |
Сифон для раковины размеры
Казалось бы, сифон для раковины, это такая мелочь, однако не стоит на такие детали смотреть свысока. Дело в том, что сифон не просто соединяет слив раковины, но и выполняет функцию преграды для неприятных запахов, которые исходят из канализации. Сифон для раковины бывает нескольких видов: бутылочный, трубный и гофрированный.
Бутылочные сифоны получили такое название именно потому, что зрительно напоминают бутылку, они имеют люк, который открывается, что помогает при очищении сифона от скопившегося мусора.
Гофрированные модели по внешнему виду схожи с «гармошкой». Они легко растягиваются и сжимаются, в зависимости от необходимости изменения длины при монтаже. Однако такую модель надо регулярно прочищать без использования агрессивных чистящих средств, так как гофрированный сифон для раковины изготавливается из пластика и очень чувствителен к химии.
Что касается длины и регулировки по высоте, то как правило бутылочный и трубный сифоны раздвигаются в диапазоне от 5 до 10 см. Бывает, конечно, и больше, и меньше, но стандартные показатели именно такие.
Также часто возникает вопрос относительно диаметра слива и подключения. Диаметр слива, для которого подбирается сифон, как правило, от 3,2 до 4,8 см. Что касается диаметра подключения, то здесь стандарт – 3,2 – 4 см.
Производители
Выбор сифона должен состоять не только из стоимости, необходимо также обратить внимание на производителя. Часто бывает, что продукты известных компаний не соответствует ожидаемому и наоборот. Ниже рассмотрено несколько вариантов, которые помогут с выбором
Ниже рассмотрено несколько вариантов, которые помогут с выбором.
- Viega – слоган этой компании «Качество важнее всего. Без качества все теряет смысл». И это так, главный их плюс — это высокое немецкое качество. На рынке продукция уже более 115 лет, и с того времени многое поменялось, но главное всегда остается с ними. На сегодняшний день Viega является лидером мирового рынка в области сантехнического оборудования, имея более 10 представителей в разных странах мира. Одна из основных отраслей работы — это изготовление навесной сантехники, что соответствует не только новейшим техническим характеристикам, но и имеет великолепный дизайн. В изготовлении своей продукции используют разные материалы в виде нержавеющей стали, меди, бронзы, пластика.
- Alcaplast – компания основана в Чехии, ее рейтинг довольно высок на рынке в Средней и Восточной Европе. Основным ассортиментом, помимо создания впускных и сливных механизмов, являются скрытые системы инсталляции, разные виды сифонов для ванн, раковин, моек, душевых поддонов, которые помогут создать комфорт в доме.
- Hansgrohe – лидер в области дизайна. Основателем компании является одна семья родом из Германии, выпускающая продукцию с высоким стандартом качества под двумя брендами: Hansgrohe и AXOR. Совершенство форм и функциональность радует, и это основная заслуга компании. Одни из немногих, которые выступают за защиту окружающей среды, выпуская тем самым довольно экологическую продукцию.
- McAlpine –компания родом из Шотландии, одни из первых начали производить изделия для водоотведения из металла, далее начали осваивать производство из пластика. На сегодняшний день фабрика занимает лидирующее место в изготовлении конструкции для водоотведения, к которым относятся: сифоны, сливы, переливы, канализационные трубы и другое. Обладая собственной лабораторией, позволяет фабрике проверять свою продукцию на качество (герметичность, выдерживание разных температур и агрессивных факторов и прочее).
- Akvater –компания основана в России в 2008 г. Производством сифонов занялась с 2011 г. За короткий промежуток времени занимает хорошее место на рынке продаж.
- Grohe – товар немецкого качества, за счет большого экспорта занимает одно из лидирующих мест на мировом рынке, не теряя при это в своем качестве. Купив эту продукцию, можете быть уверены в функциональности, неповторимости форм и надежности.
Все этапы установки сифона под раковину
Монтаж сифонной конструкции – дело нескольких минут. Это совсем несложно и с такой задачей справится даже школьник.
Материалы и инструменты
Для демонтажа и установки сифона потребуются;
- разводной ключ (для демонтажа);
- плоская отвертка;
- герметик;
- изолента.
Процедура демонтажа
Для замены сифона под раковиной придется снять старую конструкцию.
Демонтаж начинается с откручивания болта в защитной решетке. После того, как болт откручен, детали старого сифона легко снимаются вручную. Исключение составляют случаи, когда сифон выполнен из чугуна или металла.
Тут может потребоваться гаечный или разводной ключ
Если и они не помогают, чугунный сифон можно разбить молотком. После демонтажа внутреннюю часть выхода канализационного слива нужно очистить старой газетой или тряпкой.
Как собрать сифон для раковины на кухне, видео инструкция
Конструкция водного затвора примитивна, но правила требуют от производителей прикладывать к комплекту подробную инструкцию по сборке. Воспользуйтесь ею во избежание ошибок при сборке.
Главное, на что следует обратить внимание – на надежную герметизацию всех стыков
Для этой цели используются комплектные прокладки. Можно дополнительно воспользоваться силиконовым герметиком.
Небольшой видеоматериал по сборке распространенной модели:
Watch this video on YouTube
Процедура монтажа в фото
| Фото | Описание работ |
 | Открутите запорную гайку старого сифона, снимите стакан и защитную решетку. |
 | Удалите старую гофру из сливного отверстия канализации. |
 | Края сливного отверстия раковины очистите от грязи изнутри и снаружи, протрите сухой тяпкой. |
 | Приложите новый патрубок снизу и, придерживая его рукой, вкрутите болт, проходящий через защитную решетку с внутренней стороны раковины. |
 | Закрепите болт отверткой, не прилагая больших усилий, чтобы не сорвать резьбу. |
 | Установите новую гофру в отверстие канализационной трубы. Для уплотнения используйте резиновые муфты. |
 | Прикрутите стакан. Не забудьте предварительно вставить все прокладки. |
 | Соедините стакан и гофру. Включите воду и проверьте герметичность всех соединений. |
 | Можно закрепить сифон и на жесткой трубе. Это более предпочтительный вариант для кухни. Подберите пластиковые трубы подходящего диаметра для соединения со стаканом. |
 | Чтобы направить слив в нужном направлении используйте детали со сгибом. Иногда нужно использовать не одну, а несколько угловых деталей, чтобы добиться нужного результата, но в любом случае эта конструкция будет более эффективной, чем устройство с гофрой. |
Нюансы установки сифона для раковины с переливом
Установка сифона любой конструкции примерно одинакова, исключение составляет устройство с переливом. В этом случае у исходящего патрубка есть дополнительный вход, к которому подключается переливной шланг. Второй конец переливного шланга фиксируется в верхнем отверстии раковины.
При наполнении раковины выше допустимого уровня излишки воды попадают в систему перелива и уходят в канализацию.
Видеоматериал по подключению сифона с переливом:
Watch this video on YouTube
Инструкции по сборке и установке
Сборка моделей происходит по разному: некоторые сначала необходимо собрать, а затем герметично присоединить к сливному отверстию раковины и канализационному патрубку, другие частично собираются в процессе монтажа мойки. Рассмотрим варианты сборки и установки популярных видов.
Этапы монтажа бутылочного сифона
- недорогие, состоящие из 10 (или более) деталей;
- брендовые, с интегрированными прокладками.
Второй тип отличается использованием качественных полимеров – как пластика для корпуса, так и материала для уплотнительных колец. Стоимость его выше, но и прослужит он дольше.
К тому же он гораздо проще в сборке: состоит всего из 3 частей, которые легко соединить и отрегулировать. Обычное устройство имеет не менее 10 деталей, которые необходимо установить в нужных местах, не перепутав при этом между собой уплотнители.
Процесс установки сифона для кухонной раковины необходимо начинать уже после того, как полностью проложена канализация и установлена мебель, проще говоря, в последнюю очередь.
Рассмотрим, как последовательно собрать сифон для мойки. Для примера возьмем недорогую модель, состоящую из множества элементов. Сначала распаковываем комплект, поверяем, все ли детали на месте.
Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор
Сборка закончена, осталось установить сифон под мойкой. Его располагают так, чтобы патрубок был направлен к сливному отверстию, а гофрированная труба – в сторону канализационного раструба. Бутылочная часть должна находиться внизу, именно в ней образуется гидрозатвор.
Устройство установлено, сливное отверстие оформлено, осталось вставить гофрированную трубку в канализационный отвод – обычно это широкий патрубок. Чтобы обеспечить герметичность соединения, используем переходники и герметик.
Как установить модель с переливом
Перелив – удобное изобретение, которое позволяет избежать затопления кухни, если вдруг сливное отверстие забилось, а вода грозит выплеснуться из заполненной до краев мойки на пол.
Снаружи на раковине можно увидеть несколько маленьких отверстий или одно большое. Во втором случае с наружной стороны устанавливается декоративная деталь, прикрывающая это отверстие.
Само устройство перелива – это дополнительная гофрированная (реже – жесткая) трубка, которая закрепляется с обратной стороны мойки, как раз напротив переливного отверстия, а вторым концом вставляется в патрубок сифона.
Крепление на раковине осуществляется винтом, герметичное соединение с патрубком происходит посредством затягивания пластиковой накидной гайки.
Оно может иметь круглую, овальную или прямоугольную форму.
После установки прибора с переливом необходимо проверить его на герметичность: плотно закрыть сливное отверстие, набрать полную раковину воды и последить, как жидкость поступает по переливу в сифон. Если протечек нет, устройство установлено правильно. В обратном случае стоит еще раз проверить наличие прокладок и плотнее закрутить накидные гайки.
Установка сифона
Установка сифона на мойку заключается в поэтапном прохождении следующих стадий:
- демонтаж старого устройства;
- сборка сифона для мойки;
- установка оборудования.
Демонтаж сифона
Чтобы снять кухонный сифон, пришедший в непригодность, потребуются:
- отвертка;
- ведро.
Снятие оборудования происходит по следующей схеме:
- под сифон подставляется ведро или иную емкость. Это требуется для предотвращения протечки воды на пол, так как она всегда находится в сборной чаще;
Подготовка к демонтажу устройства
- отводной патрубок отсоединяется от канализационной трубы и чаши сифона. Отключаются все дополнительные устройства;
- устройство отсоединяется от мойки. Для этого требуется ослабить гайку, фиксирующую оборудование с внешней стороны мойки;
Гайка, которую требуется открутить для демонтажа
- при помощи отвертки снимается металлическая решетка, соединенная с отводным патрубком.
После демонтажа сифона рекомендуется очистить поверхность мойки и место стыка оборудования и канализации от грязи и скопившихся отложений.
Сборка сифона
Перед тем, как установить сифон на мойку, рекомендуется ознакомиться с прилагаемой к устройству инструкцией. Стандартный сифон состоит из:
- резервуара;
- патрубков подключения к мойке и канализации;
- фиксирующих гаек;
- уплотнительных колец.
Элементы, входящие в комплектацию сифона
Собрать устройство можно в следующем порядке:
- собирается корпус сифона. Для этого к верхней части присоединяется нижняя часть корпуса. В месте соединения дополнительно устанавливается уплотнительное кольцо, обеспечивающее герметичность соединения;
- патрубок, соединяющий корпус сифона и мойку, оснащается фиксирующей гайкой и уплотнителем, и соединяется с верхней частью корпуса сифона;
- аналогичным способом присоединяется патрубок, который будет соединять сифон и канализационную трубу;
- при необходимости устанавливаются дополнительные ответвления, способ крепления которых совпадает с креплением патрубков.
Для придания дополнительной прочности соединениям можно использовать герметик.
Установка сифона
Монтаж сифона мойки начинается с крепления устройства именно к мойке. Для этого потребуется:
- решетка для раковины;
- соединительный болт;
- две прокладки. Одна устанавливается на место прилегания решетки к сливному отверстию, а другая служит для герметизации стыка между патрубком и нижней частью мойки.
Все необходимые элементы, как правило, входят в состав сифона при его покупке.
Процесс подключения выглядит следующим образом:
- на сливное отверстие устанавливается прокладка и металлическая защитная решетка, имеющая в центре отверстие для крепежного болта;
- на место крепления сифона к низу мойки устанавливается прокладка;
- две подготовленные части соединяются болтом;
- если монтируется сифон для мойки с переливом или дополнительными функциями, то их подключение производится аналогичным образом.
Чтобы подключить сифон к канализации, надо подготовить уплотнительную резинку. Если диаметр выходного патрубка не совпадает с диаметром трубы, то дополнительно потребуется резиновый переходник.
Подключение производится в следующем порядке:
- уплотнительное кольцо вставляется в канализационную трубу;
- выходной патрубок вставляется в уплотнительное кольцо. Если соединение получается не герметичным, то можно приобрести уплотнитель большего диаметра или воспользоваться герметиком.
Места подключения устройства
После монтажа сифона производится проверка всех стыков на герметичность и устранение обнаруженных неисправностей.
Весь процесс демонтажа старого сифона и установки нового оборудования можно посмотреть на видео.
https://youtube.com/watch?v=_ql3UzUS9Tc
Правильный выбор и установка сифона для кухонной мойки позволят использовать устройство с минимальными проблемами длительный срок.
Схема установки сифона
Правильная установка для некоторых видов сифонов будет отличаться. Для надежного монтажа потребуется знать несколько особенностей.
Монтаж стандартного сифона
После сборки устройства проводится подключение, а схема установки для стандартных видов следующая:
- Рифленое кольцо для уплотнения прикладывается к патрубку сифона полосками наверх.
- Сама решетка с прокладкой кладется вверху на кухонную мойку, снизу подставляется сифон под слив. Придерживая обе части, надо их сравнять.
- Закрутить винт в решетку.
- Теперь надо подключить сифон к канализации, применяя гофру или жесткую трубку. Гофрированное изделие будет проще в установке, оно растягивается на нужную длину, но так, чтобы не было натяжки. Жесткая труба надежнее и долговечнее, но установка сложнее.
Гофры для канализационного подключения могут быть сборными, а соединение проводится с использованием прокладок и фитингов.
Если длина трубы слишком большая, а сама структура гладкая, то излишки легко удаляются ножовкой.
Сама труба вставляется в канализационный слив через уплотнительное кольцо в виде резиновой прокладки. Упростить подключение поможет смазка в виде моющего средства. Достаточно налить несколько капель и распределить тонким слоем, чтобы трубка вошла в адаптер легче.

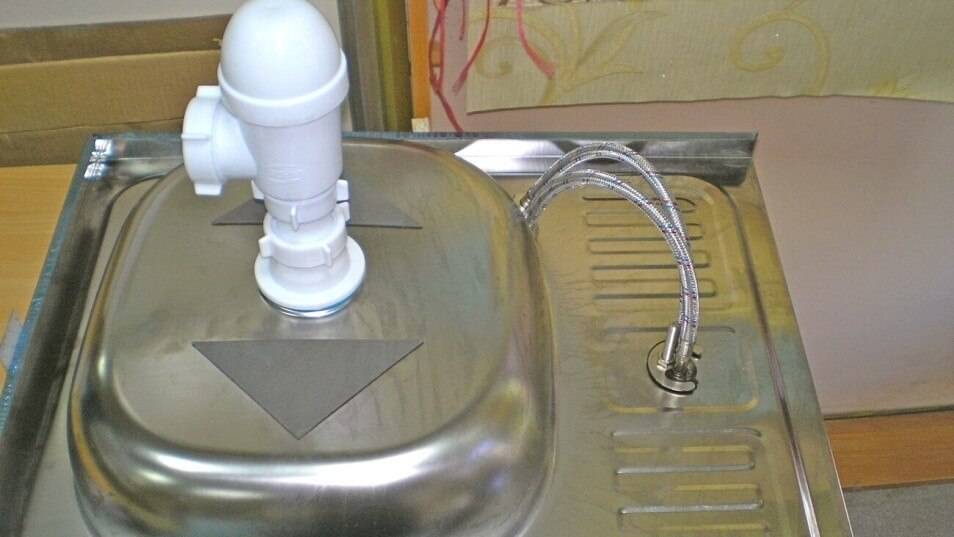

Намного проще монтаж делать на снятой раковине, а после установки и подключения проверить конструкцию, открывая воду. Когда гидрозатвор заполнится жидкостью, не должно появиться протечек. В таком случае монтаж и сборка сделана правильно.
Детально разобраться с процессом поможет видео по сборке, установке и замене сифона:
Сифон для кухни как установить, поменять, разобрать
Watch this video on YouTube
Монтаж двойного сифона
В некоторых случаях необходимо использовать двойной сифон, который бывает на 1 или 2 уровня. Подобное оборудование имеет колбу для отстаивания жидкости. Размещается устройство для двойных раковин со стороны или в центре между ними.
Система на 1 уровень подразумевает подключение сразу под секцией раковины, трубка, которая отходит от сифона, крепится под углом к сливу для второй мойки.
Устройство на 2 уровня включает трубы, которые подключаются непосредственно к каждому сливу раковины и соединяются одной колбой. В двойных видах часто используется перелив, а правильная установка и подключение требует определенных знаний по причине большого количества дополнительных элементов:
- К каждому сливу надо прикрутить решетку.
- При помощи гаек к сливам подключаются патрубки.
- Крепится колба для отстаивания воды на объединяющей трубе. Для монтажа используются резиновые уплотнители и винты из набора. Повысить надежность и герметичность позволит обработка силиконом.
- Выходная труба устанавливается в канализацию.
Собранное устройство проверяется на предмет протечек.
Монтаж сифона для маленьких моек
Часто на кухнях ставятся мини-раковины, если площадь помещения небольшая. Такая сантехника, невзирая на размеры, довольно удобная, функциональная и красиво смотрится, вписываясь в любой стиль.
Для малой мойки потребуется выбирать небольшие сифоны, чтобы общий вид не испортился, особенно если под раковиной нет тумбы. При выборе обязательно учитывать качество товара, но сама сборка не имеет особенностей и проводится по стандартной схеме.
Чтобы закрепить небольшой сифон к мини-раковине, потребуется придерживаться предельной аккуратности, ведь работать нужно с малыми габаритами в ограниченном пространстве. Все крепления и стыки рекомендуется дополнительно покрывать герметиком.
