Как менять направление вращения двигателя с помощью пускателя
Трехфазные электромоторы дают возможность задавать направление вращения. Существует множество схем для однофазного питания 220 V. А для работы трехфазной (380 V) коммутации, существует схема подключения реверсивного магнитного пускателя.
Прибор состоит из двух самостоятельных схем, с отдельным управлением каждой группы контактов (пм1 и пм2). Каждая обмотка соленоида (ПМ1 и ПМ2) управляется своей кнопкой. При этом клавиша стоп всего одна, она просто разрывает цепь управления (как и в одиночном пускателе). Соединение входных и выходных контактов второй группы производится с так называемым «сдвигом фазы». При этом обмотки электродвигателя создают крутящий момент на валу в противоположном направлении.
Термореле без изменений: их задача разомкнуть пускатель при перегрузках.
Есть одна особенность:
Для предотвращения короткого замыкания между фазами, группы контактов (пм1 и пм2) не должны замыкаться одновременно. Поэтому они механически размещены на одном штоке, и чисто физически не могут быть подключены к питающей шине вместе. При попытке нажать на вторую кнопку (при работающей первой), питание потребителя отключится.
Тонкости подключения устройства на 220 В
Схема подключения пускателя
Для подсоединения однофазного магнитного пускателя и предотвращения его вибраций применяется дин-рейка. Прибор нельзя ставить рядом с реостатами или в нагреваемой части бокса. Залуженный конец проводника, подсоединяемого к устройству, загибается в виде кольца или буквы П. На алюминиевые кабели наносится слой смазки (технический вазелин, Циатим). Включение прибора осуществляется по нескольким схемам.
Классическая
Подойдет, если источники нагрузки – моторы или ТЭНы. Схема состоит из нескольких частей:
- Силовая. Сюда входят контакты на три фазы, автоматический включатель (ставится между входом и источником питания).
- Нагрузка. Требуется мощный потребитель.
- Цепь. Состоит из кнопки старта и остановки, катушки, дополнительных контактов, подкидывается на фазу и ноль.
Контакты пускателя замыкаются, и напряжение поступает на нагрузку после нажатия кнопки «Пуск». По нажатию на клавишу остановки происходит размыкание контактов и напряжение больше не подается.
Специфика силовой цепи
Запитка однофазного пускателя производится через контакты А-1 и А-2. На них подается напряжение 220 В, если на него рассчитана катушка. Фаза подводится на А-2, источник питания – на элементы внизу корпуса. Напряжение можно подавать с ветрового генератора, аккумулятора, дизель-генератора. Для его снятия задействуются клеммы – Т-1, Т-2, Т-3. Минус схемы – необходимость использования вилки для включения или выключения автомата.
Как изменить цепь управления
Силовую систему прибора при модернизации не затрагивают. Работают по следующему принципу:
- клавиши кнопочного поста (в одном кожухе) имеют нормально разомкнутые клеммы при пуске и нормально замкнутые – при установке;
- кнопки выставляют перед магнитным пускателем в последовательном положении – Старт и Остановка;
- манипуляции с контактами производятся при помощи импульса управления;
- пусковая кнопка подает напряжение к катушке и генерирует импульс;
- поддержка клавиши осуществляется с помощью контактов самоблокировки, снабжающих катушку напряжением;
- самоблокирующиеся контакты размыкаются, происходит самподпитка катушки.
Магнитный пускатель останавливается после разрыва последней цепи.
Подключение к трехфазной сети
В трехфазную сеть пускатель подключается посредством катушки, которая работает от сети 220 В. Сигнальная цепь не дорабатывается. Фаза и ноль подкидываются на соответствующие контакты. Фазный провод протягивается между кнопками старта и выключения. Перемычка устанавливается на нормально замкнутые и разомкнутые элементы.
Силовую цепь незначительно модернизируется. Фазы подаются на входы L1, L2, L3, нагрузка подводится на T1, T2, T3.
Данная схема подходит для асинхронного мотора.
Нюансы подключения ЭМП в составе схемы
Классическая схема подключения ЭМП не выделяется особыми сложностями. Фактически, если не учитывать вспомогательные группы контактов, требуется подключать три основных линии – в схеме 380 вольт присутствует три фазы.
В общей сложности – это 6 контактов – три входных и три выходных, плюс два контакта цепи катушки индуктивности.
Электрическая схема включения пускателя: А – входная цепь (380 вольт); В – выходная цепь (электродвигатель); 1 – пускатель магнитный; 2 – терминал питания катушки индуктивности; 3 – вспомогательные контакты; 4 – шина заземления; 5, 6 – кнопки управления (+)
Однако реальное включение в электрическую цепь зачастую сопровождается довольно сложной схематикой, где участвует большое число вспомогательных контактов.
Как правило, современные схемы включения тех же электромоторов предполагают дополнительный ввод устройств защиты – тепловое реле и другие.
Сборка коммутационного устройства в паре с тепловым реле. Подобный вариант включения применяется очень часто, так как обеспечивает дополнительную защиту цепей нагрузки и самой нагрузки
Выполняя подключение цепей к ЭМП, рассчитанному на 380В следует придерживаться следующих правил:
- подключать при полном отсутствии напряжения;
- входные цепи подключать через автоматический выключатель;
- использовать сечение провода, оптимально подходящее под контакт;
- выполнять затяжку винтов до упора, но без применения чрезмерной силы;
- проверять целостность обмотки катушки (омметром) перед подключением линии питания;
- проверять сводный ход подвижного шасси после выполнения всех подключений.
Как правило, коммутационные приборы подобного типа устанавливаются внутри шкафа, предназначенного под монтаж электрических линий. Исполнение шкафа – с дверкой для удобства обслуживания и ограничения доступа посторонних лиц.
Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.
Кнопки могут быть в одном корпусе или в разных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.
Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

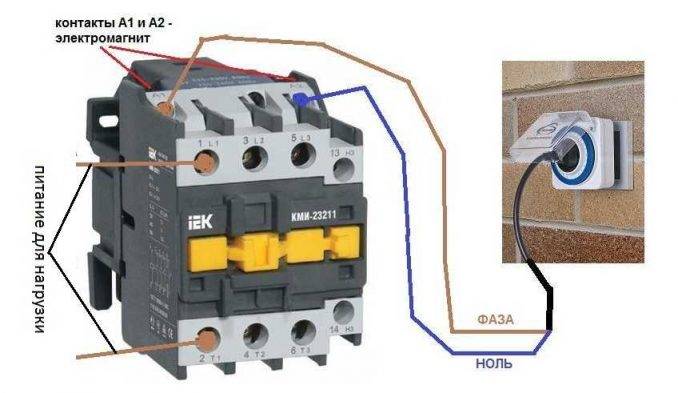

Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.
Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.
Использование кнопок «Пуск» и «Стоп»
В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

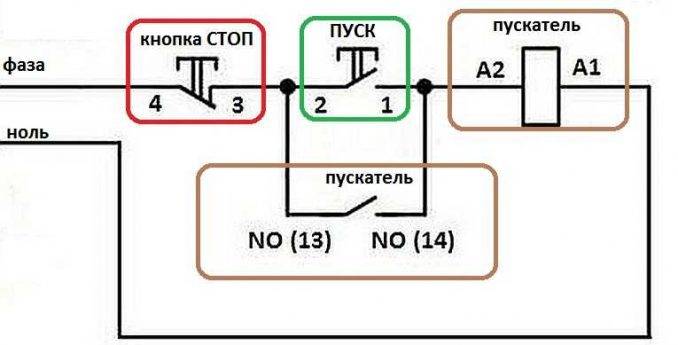

Схема включения магнитного пускателя с кнопками
Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.
В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
Как подключить магнитный пускатель. Схема подключения.
Watch this video on YouTube
Схема подключения МП
Популярная схема подключения магнитного пускателя через кнопочный пост.
Главная схема имеет две части:
Наши читатели рекомендуют!
Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.
- Три пары силовых контактов, направляют электрическое питание на электрическое оборудование.
- Графическое изображение по управлению, которое составляют катушка, кнопки и дополнительные контакторы, которые принимают участие в работе катушки или не допускают ошибочных включений.
Наиболее распространенной является монтажная схема с одним устройством. С ней можно проще всего справиться. Для соединения ее основных деталей нужно взять трехжильный кабель и пару разомкнутых контакторов, когда устройство выключено.

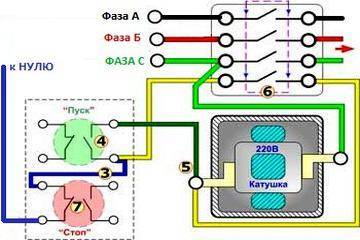

Схема с подсоединением катушки на 220 вольт
Проанализирует конструкцию с напряжением на 220 вольт. Если напряжение равняется 380 вольт, нужно вместо ноля синего цвета подсоединить фазу другого рода. В данной ситуации черную или красную. В случае блокировки контактора берется четвертая пара, которая работает с 3-мя силовыми парами. Они находятся в верхней части, но побочные располагаются сбоку.
На пары силовых контакторов с автомата поступают 3 фазы А, В и С. Для включения при касании к кнопке «Пуск» необходимо, чтобы напряжение равнялось 220 в на сердечнике, который поможет подвижным контакторам соединиться с теми, что неподвижны. Цепь станет замыкаться, чтобы ее рассоединить, нужно отсоединить катушку.
Для сборки цепи управления нужно одну фазу прямо подключить к сердечнику, а со второй подключить с помощью провода к контакту пуска.
Со 2-го контактора прокладываем еще 1 провод сквозь контакты на другой открытый контакт кнопки «Пуск». Из него же изготовляют синюю перемычку на закрытый контактор кнопки «Стоп», на 2-й контактор подсоединяется ноль от электрического питания.
Рабочий принцип
Принцип работы простой. Если нажать кнопку «Пуск», ее контакты начинают замыкаться и на сердечник идет напряжение 220 вольт – он запускает главные и побочные контакты и возникает электромагнитный поток. Если кнопку отпустить – контакторы кнопки пуска разомкнуться, но устройство все еще включено, так как ноль передается на катушку сквозь замкнутые контакты блокировки.
Для того, чтобы отключить МП, нужно разорвать ноль, разомкнув контакты кнопки «Стоп». Снова устройство не включится, ведь ноль будет разорванный. Для повторного включения нужно будет нажать «Пуск».

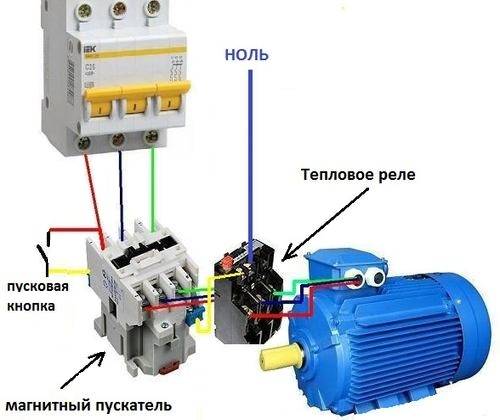

Как подсоединить тепловое реле?
Можно также составить однолинейный графический рисунок подключения трехфазного электрического двигателя к магнитному пускателю через реле.
Между МП и электрическим двигателем асинхронного характера подсоединяется в последовательном образе реле, которое выбирают в зависимости от конкретного вида двигателя. Данное устройство предохраняет мотор от поломок и режима аварийности (например, когда пропадает одна из трех фаз).
Реле подсоединяют к выводу с МП на электрический двигатель, электричество проходит в нем в последовательном образе сквозь нагрев реле до электромотора. Сверху реле располагаются придаточные контакторы, которые объединяются с катушкой.
Работа реле
Нагреватели теплового реле рассчитываются на максимальное значение тока, который проходит сквозь них. Когда ток растет до небезопасных пределов для двигателя – нагреватели отключают МП.
Монтаж пускателей внутри электрического щита
Конструкция МП позволяет проводить монтаж в средине электрощита. Но есть правила, что предъявляются ко всем устройствам. Для обеспечения большой надежности работы, нужно, чтобы установка совершалась на практически прямой и твердой плоскости. Причем она располагается вертикально на стене электрического щита. Если в конструкции существует тепловое реле, то нужно, чтобы отличие температур между МП и электрическим мотором была как можно меньше.
Конструкция магнитного пускателя
На картинке ниже изображены компоненты типичного пускателя. Стационарная нижняя часть при подключении катушки к сети питания образует электромагнитное поле, которое притягивает подвижный элемент. Присоединенные к якорю контакты замыкают рабочую цепь. Если обмотку обесточить, пружина вернет систему в исходное состояние.
Основные функциональные элементы пускателя
Сердечник электромагнита собирают из пластин в форме буквы «Ш». Большим количеством составных элементов блокируют паразитные токи (скин-эффект). Количество витков подбирают с учетом напряжения сети питания.
Секторы с обозначениями
Пояснительные надписи на корпусе разделены на три группы:
- общие сведения и область применения (АС1-4);
- информация о допустимых токах в цепях нагрузки (пересчет в кВт или обратный выполняют с учетом сетевого напряжения);
- графическое обозначение контактных групп (прерывистая линия обозначает синхронное переключение).
Каждую область можно изучить подробно. Для ознакомления с классификацией по категориям назначения руководствуются нормативами ГОСТ Р 50030.4.1.-2002. Обозначение АС1 свидетельствует о возможности подключения пускателя к нагревательным элементам, лампам накаливания и другим нагрузкам со слабо выраженными реактивными характеристиками. Если нужно обеспечить пуск мощного двигателя, выбирают модель категории AC3.
Контактная приставка
Эту часть монтируют на пускатель электромагнитный 220в для расширения базовых функций:
- активации реверсивного режима двигателя;
- управления дополнительной нагрузкой;
- включения световой индикации.
Контактная приставка
К сведению. Типовой механизм приставки содержит две пары контактов. Жесткая фиксация блока в определенном месте обеспечена специальной формой выступов стыковочной площадки. При выборе подходящей модели следует учитывать соответствие пускателю, а также нормально замкнутое/разомкнутое состояние контактной группы.
Контактные группы пускателей
По действующим стандартам входные и выходные клеммы маркируют латинскими буквами L и T, соответственно. В действительности соблюдение очередности не имеет значения. Подключать парные контакты к источнику питания и нагрузке можно в любых комбинациях. В этом –главное отличие от реле, где создается постоянное соединение с одной из цепей источника питания.
Важно! Рекомендуется соблюдать стандартные нормативы, чтобы не усложнять поиск неисправностей в схеме и выполнение монтажных работ. Отдельная контактная группа (13H0, 14H0) предназначена для функционирования схемы самостоятельного «подхвата». В этом режиме кнопочный пуск активизируется однократным нажатием без удержания
В этом режиме кнопочный пуск активизируется однократным нажатием без удержания
Отдельная контактная группа (13H0, 14H0) предназначена для функционирования схемы самостоятельного «подхвата». В этом режиме кнопочный пуск активизируется однократным нажатием без удержания.
Кнопка остановки
Схема управления любым пускателем организована с применением двух кнопок без фиксации включенного положения. «Стоп» обозначают красным цветом для повышения безопасности. В аварийной ситуации эта яркая идентификация ускоряет отсоединение источника питания.
Схема подключения пускателя
В исходном положении кнопки «Стоп» цепь замкнута. При нажатии – катушка индукции отсоединяется от источника тока. Электромагнитное поле исчезает. Пружина возвращает якорь в исходное состояние с одновременным размыканием основной контактной группы. Вторичное замыкание цепи на этом участке не имеет значения, так как общий разрыв обеспечен кнопкой «Пуск».
К сведению. Следует подчеркнуть компактность современных пускателей. Такие изделия приспособлены для монтажа на типовой din рейке.
Кнопка запуска
Этот элемент управления создают в черном (зеленом) цветовом исполнении. В исходном состоянии контакты разомкнуты. Нажатием активизируют формирование магнитного поля и передвижение основной контактной группы. «Самоподхват» обеспечивает функциональность рабочей цепи питания после возврата кнопки пусковой в начальное положение.
Назначение и устройство
Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

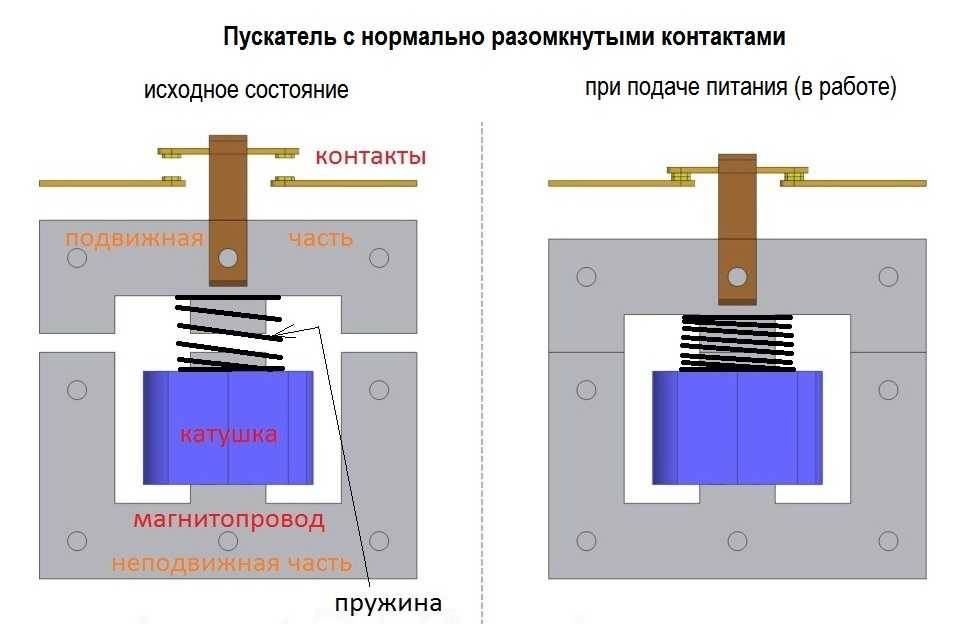

Так выглядит магнитный пускатель
Магнитные пускатели могут быть двух видов:
- С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
- С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.
Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.
Состав и назначение частей
Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности. Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.
Устройство магнитного пускателя (контактора)
Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.
Принцип работы
В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.
Принцип работы магнитного пускателя (контактора)
При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.
Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.
Схема управления пускателем на 220 В
Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».
Это может быть или проводник, или жила кабеля.
Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.
При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.
Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.
Подключение теплового реле в схему пускателя
Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.
В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.
Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.
Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.
Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.
Ещё одно интересное видео о работе магнитного пускателя:
Проверка работоспособности схемы
Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.
Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.
При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.
Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.
Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.
Типы устройств
Пускатели для электродвигателей 380 В с короткозамкнутыми роторами позволяют дистанционно подключать их к сети, реверсировать и останавливать. Приборы бывают:

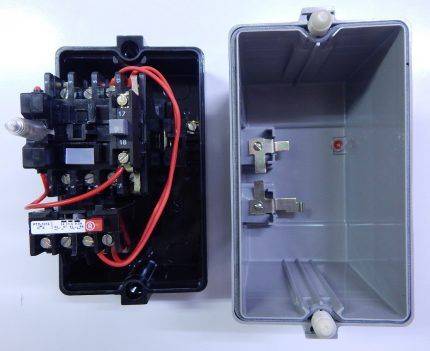

- Открытого типа. Устанавливаются в панелях, закрытых боксах и местах, защищенных от доступа пыли.
- Закрытого исполнения. Ставятся внутри помещения, кнопки управления находятся на корпусе.
- Пылебрызгонепроницаемые. Подходят для внутреннего и наружного монтажа, поскольку защищены от пыли и влаги специальным козырьком.
- Релейные. Пускатель магнитный с тепловым реле защищает мотор в условиях коротких перегрузок на линии. Релейный выключатель совмещен с прибором или подсоединяется к нему.
- Трехфазные. Особенность трехфазного пускателя – недопустимость превышения пускового тока над номиналом. Если этого нет, при помощи аппарата восстанавливается фаза и обеспечивается бесперебойность работы двигателя при малых показателях тока пуска.
Универсальность конструкции
По конструктивному исполнению магнитные пускатели бывают с 3-мя и 4-мя полюсами, т.е. с 3-4 контактами. Четвертый в нормально-открытом состоянии блокирует цепь управления.
Электромагнитный механизм находится внутри и представляется собой неподвижный Ш-видный сердечник и катушку с обмоткой. Подвижным узлом является якорь, соединенный с траверсой и пластмассы. На ней находятся контактные мосты с активными элементами. Для плавности замыкания используются пружины.
Неподвижная группа контактов припаяна на пластины с винтовыми зажимами. С их помощью можно подключить кабель от внешней линии. Дополнительные контакты находятся на боковых частях прибора.
Некоторые модели имеют специальную крышку для главной контактной группы.
Электрические пускатели с термореле
Магнитные пускатели с тепловыми реле позволяют защитить мотор от непродолжительных перегрузки. Показатели установочного тока можно устанавливать посредством регулятора – его поворачивают отверткой. Для предотвращения коротких замыканий модели с термореле не используются.
