Лампы моргают во включенном, или в выключенном состоянии
Мы разобрались почему перегорают светодиодные лампы, идём дальше.
Чаще неисправность LED ламп проявляется в том, что они начинают моргать. Происходить такое может как при включенном, так и при выключенном состоянии прибора. В первом случае причиной моргания могут быть:
Иногда случается также так, что лампочка гаснет после включения, а потом загорается. Это свидетельствует прежде всего о неисправности стартера.
Что делать при мигании прибора во включенном состоянии
Первым делом для устранения такой проблемы нужно проверить все контакты в сети. Если это не поможет, возможно, придется подумать и о замене электропроводки в квартире. В старых многоэтажках обычно протянуты алюминиевые провода. Мощных приборов же в квартирах сегодня используется множество. Поэтому алюминиевая проводка может просто не справляться с нагрузкой. Если мигание происходит по этой причине, провода нужно заменить на медные.
Если лампочка моргает просто из-за неисправности, можно попробовать сделать следующее:
Моргание в выключенном состоянии
Подобная неисправность может объясняться:
Моргают светодиодные лампочки в выключенном состоянии часто и из-за неисправности в электропроводке дома или квартиры. Также в некоторых случаях подобное явление возникает из-за работы большого количества источников высокочастотных помех (микроволновки, электроплиты, стиральные машины и пр.). В данном случае исправить проблему можно путем включения в схему сети стабилизатора с фильтром.
Выключатель с подсветкой
Наиболее простым решением проблемы будет замена выключателя с подсветкой на обычное устройство. Если же это по каким-либо причинам невозможно, необходимо установить дополнительный резистор, мощностью 2 Вт, сопротивлением 50 кОм. За счет него добавится необходимое сопротивление, предотвращающее случайные импульсы. Резистор подключается непосредственно возле выключателя или напрямую к лампе. Для изоляции и крепления резистора применяется специальная термоусадочная трубка.
Установка дополнительного резистора
Иногда причиной моргания становится неправильная установка выключателя, когда на разрыве устанавливается ноль вместо фазы. Выключенное состояние не прерывает работу лампы, и она будет постоянно моргать под действием постоянной подзарядки. Повышенная влажность также способствует появлению паразитирующих импульсов тока в сети, под действием которых моргает светодиодная лампа. При выборе осветительного прибора следует приобретать продукцию только известных и проверенных фирм-производителей.
Какая экономия?
Для того, чтобы посчитать экономию от замены люминесцентных ламп на светодиодные, нужно произвести соответствующий расчет, для этого за основу можно взять два светильника одинаковой мощности, один из которых оснащен люминесцентной лампой, а второй – светодиодами.
Для расчета возьмем светильники, с одинаковыми характеристиками по световому потоку, обеспечивающему требуемую освещенность в заданной точке помещения, а в качестве показателя, на котором будет основан расчет, выступит мощность источника света.
Сравнительные значения, по мощности, люминесцентных и светодиодных источников света приведены в таблице:
| Тип источника | Мощность, Вт | ||||||
| люминесцентный | 5,0 – 7,0 | 10,0 -13,0 | 15,0 – 16,0 | 18,0 – 20,0 | 25,0 – 30,0 | 40,0 – 50,0 | 60,0 – 80,0 |
| светодиодный | 2,0 – 3,0 | 4,0 – 5,0 | 8,0 – 10,0 | 10,0 – 12,0 | 12,0 – 15,0 | 18,0 – 20,0 | 25,0 – 30,0 |
Светильник одноламповый люминесцентный, модель Camelion WL-3016 36W 2765, мощностью 36 Вт обойдется покупателю в 820,0 рублей, плюс стоимость самой лампы и стартера – общая сумма составит, в среднем, 900,00 рублей.
Встраиваемый светодиодный светильник, модель Feron AL527 28542, мощностью 18 Вт, белого свечения, обойдется покупателю в 840,00 рублей.
На начальном этапе сравнения исходные параметры примерно одинаковы, это: сила светового потока, зависящая от мощности установленного источника света и стоимость самого светильника. Для сравнительного анализа необходимо заполнить сравнительную таблицу, составленную из расчета того, что светильники работают 10 часов в день, 365 дней в году.
| Показатель | Люминесцентный светильник | Светодиодный светильник |
| Мощность светильника, кВт | 0,036 | 0,018 |
| Потребление электроэнергии в сутки, кВт/час | 0,36 | 0,18 |
| Потребление электроэнергии в год, кВт/час | 131,4 | 65,7 |
| Стоимость электроэнергии для потребителей в 2020 году, рублей/кВт*час | 2,97 | 2,97 |
| Затраты на оплату потребленной энергии, рублей | 390,26 | 195,13 |
| Экономия по году, рублей | — | 195,13 |
| Затраты на содержание светильников, рублей | 100,00 | — |
| Экономия, итого, рублей | — | 295,13 |
Примечания:
Как видно из таблицы, при одинаковых начальных показателях, экономия от использования светодиодных светильников, по стоимости использованной электрической энергии, в сравнении с люминесцентным светильником, составляет 100%.
Конечно, полученная цифра, определяющая экономию использования светодиодного источника света не велика, т.к. сравнивались всего два светильника, но даже в масштабах отдельно взятой квартиры, когда будет произведена замена 5 – 10 люминесцентных ламп, экономия увеличится в разы, что существенно отразиться на семейном бюджете. В случае же, когда замена проводится в офисном помещении или производственном цеху, экономию от замены светильников, можно почувствовать уже в первый месяц после завершения работ.
Возможные поломки
Рассмотрим основные возможные неисправности люминесцентных светильников и пути их устранения:
Срабатывает защита. Причиной этому может быть замыкание в электросети за автоматом или же неисправность в работе конденсатора на входе. Такое часто бывает при попытке замены лампочки на светодиодные элементы. Помочь решить проблему можно путем замены конденсатора. В обязательном порядке нужно проверить контакты стартера и патронов. Осуществляется замена люминесцентных ламп.
- Не зажигается. Это указывает, что в патроне нет совсем либо очень слабое напряжение. Следует проверить показатель с помощью индикатора или тестера. Если светильник не зажигается, а на концах трубки есть свечение, то это свидетельствует о неисправности стартера, который нужно заменить. Если же свечения нет, причинами могут быть поломки дросселя, того же стартера, испорченность самой лампочки. Если свечение замечено только в одном конце, то это явный признак ошибки, проверки требует схема подключения.
- Постоянное мигание. Такой вид неполадки свидетельствует о поломке стартера или сниженном напряжении в сети электросистемы.
- Постоянное самопроизвольное зажигание и погасание лампы говорит о необходимости ее замены.

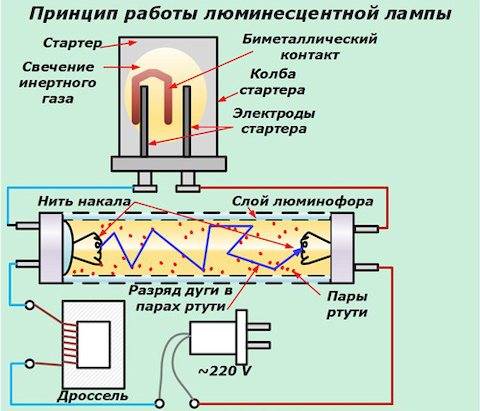

Как происходит включение люминесцентной лампы
Конструкционно люминесцентная лампа выполнена как герметичнаф стеклянная колба, внутрь которой закачена специальная смесь газов. Состав смеси подбирается так, чтобы потребность в электроэнергии для процесса ионизации атомов газовой смеси требовалось значительно меньше, чем для обеспечения работы лампы накаливания такой же мощности.
Для того, чтобы люминесцентная лампа служила постоянным источником света необходимо постоянная ионизация. Для этого в системе постоянно поддерживается тлеющий разряд с помощью непрерывной подачи необходимого напряжения на ламповые электроды.
Отличается от ламп накаливания и процесс, в результате которого начинают светиться люминесцентные лампы. Чтобы начался процесс ионизации требуется высоковольтный разряд, который происходит после прогрева смеси газов вокруг электродов. Чтобы обеспечить протекание этого процесса в лампе имеются две тонкие спирали подогрева. При подаче на спирали электрического тока они разогреваются и этот разогрев делает более легким выход анионов – отрицательно заряженных частиц. Напряжение в сети, то есть 220 вольт, поданное непосредственно на спирали, вызовет их перегорание, поэтому используют схемы запуска через индуктивный дроссель. В этом элементе при подаче переменного напряжения начинают возникать электромагнитные процессы, ограничивающие силу тока, который протекает по цепи, в результате чего достигается ограничение сетевого напряжения. Для протекания этого процесса на электроды подается высоковольтный импульс.
Индуктивный дроссель также служит генератором импульса высоковольтного напряжения благодаря которому осуществляется пробой газовой смеси в внутреннем пространстве люминесцентной лампы. Высокая электродвижущая сила возникает в результате внутренней самоиндукции дросселя. Для получения импульса требуется включение в схему элемента, который обеспечит в цепи кратковременное прерывание. Такую функцию выполняет электрический стартер.
Таким образом в целом схематически протекание электрического тока в включаемой люминесцентной лампе можно представить следующим образом:
- сетевое напряжение подается на индуктивный дроссель;
- пройдя через индуктивный дроссель ток подается на первую разогревающую спираль лампы;
- пройдя первую разогревающую спираль ток идет на стартер – его контакты разогреваясь замыкаются и ток разогревает спирали нагрева до 900˚С, a затем размыкаются вызывая высоковольтный импульс дросселя;
- импульс подается на ламповые электроды и вызывает пробой и инициирование работы лампы.
Чтобы обеспечить такое прохождения тока создаются различные схемы для подключения люминесцентных ламп.
Как переделать светильник дневного света в светодиодный — 2 легких способа
Если старый советский светильник с люминесцентными лампами дневного света типа ЛБ-40, ЛБ-80 вышел из строя, или вам надоело менять в нем стартера, утилизировать сами лампы (а просто так выкидывать их в мусорку уже давно нельзя), то его с легкостью можно переделать в светодиодный.
Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи – G13. Никакая модернизация корпуса в отличие от других видов штырьковых контактов не потребуется.
G- означает, что в качестве контактов используются штырьки
13 – это расстояние в миллиметрах между этими штырями
При этом вы получите:
экономию электроэнергии (в 2 раза)
меньшие потери (почти половина полезной энергии в люминесцентных светильниках может теряться в дросселе)
отсутствие вибрации и противного звука дребезжания от балластного дросселя
Правда, в более современных моделях, уже используется электронный балласт. В них повысился КПД (90% и более), исчез шум, но расход энергии и световой поток остались на прежнем уровне.
Например, новые модели таких ЛПО и ЛВО часто используются для потолков Armstrong. Вот примерное сравнение их эффективности:
Еще одно преимущество светодиодных – есть модели рассчитанные на напряжение питания от 85В до 265В. Для люминесцентного нужно 220В или близко к этому.
Для таких Led, даже если напряжение в сети у вас слабое или завышенное, они будут запускаться и светить без нареканий.
Светильники с электромагнитным ПРА
На что нужно обратить внимание при переделке простых люминесцентных светильников в светодиодные? Прежде всего на его конструкцию. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо
Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным ПРА) дросселем, то фактически и модернизировать ничего не надо.
Просто вытаскиваете стартер, подбираете под габаритный размер новую светодиодную лампу, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.
Дроссель же демонтировать не обязательно. У светодиодной, потребляемый ток будет в пределах 0.12А-0.16А, а у балласта рабочий ток в таких старых светильниках 0.37А-0.43А, в зависимости от мощности. Фактически он будет выполнять роль обыкновенной перемычки.
После всей переделки светильник у вас остается тот же самый. На потолке не нужно менять крепление, а сгоревшие лампы не придется более утилизировать и искать специальные контейнеры для них.
Для таких ламп не нужны отдельные драйвера и блоки питания, так как они уже идут встроенными внутри корпуса.
Главное, запомнить основную особенность – у светодиодных, два штырьковых контакта на цоколе, жестко соединены между собой.
А у люминесцентной они соединены нитью накала. Когда она раскаляется, происходит зажигание паров ртути.
В моделях с электронным ПРА нить накала не используется и промежуток между контактами пробивается импульсом высокого напряжения. Самые распространенные размеры таких трубок:
300мм (используется в настольных светильниках)
600мм (на потолок для светильников типа Armstrong)
Как работает люминесцентная лампа
Данные источники света получили свое название из-за люминофорного покрытия, нанесенного с внутренней стороны стеклянной трубки. Основным компонентом этого вещества является фосфор, придающий материалу особые свойства. В результате, люминофор способен значительно увеличить мощность светового потока по сравнению с обычными лампочками накаливания, при одном и том же энергопотреблении. Таким образом, удается добиться значительной экономии электроэнергии.

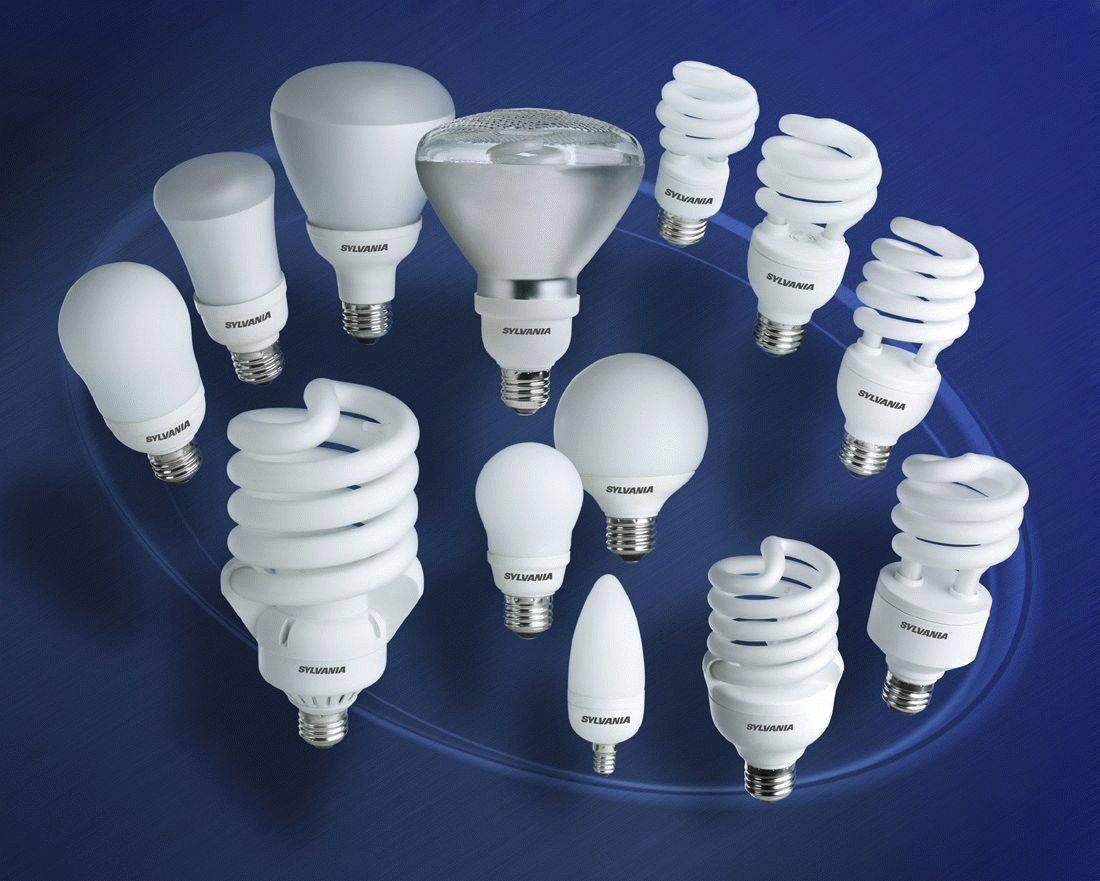

В зависимости от назначения, производители создают лампы с различными цветовыми эффектами за счет добавления в люминофор определенных компонентов. Стандартные изделия для потолочного светильника выпускаются в виде трубок разной длины, подходящих ко всем светильникам.
Более современные лампы имеют прямую или спиральную кольчатую форму. В первом случае – это обычный стеклянный баллон, по краям которого расположены металлические цоколи. Второй вариант предполагает условное деление лампы на две составляющих – патрон и стеклянную колбу различной конфигурации. Они называются компактными и оборудуются цоколями с резьбой или в виде штырьков.
Резьбовые цоколи легко вкручиваются в стандартные патроны, поэтому их часто используют вместо обычных ламп накаливания. Для штырьковых цоколей требуются светильники со специальными соединительными приспособлениями.

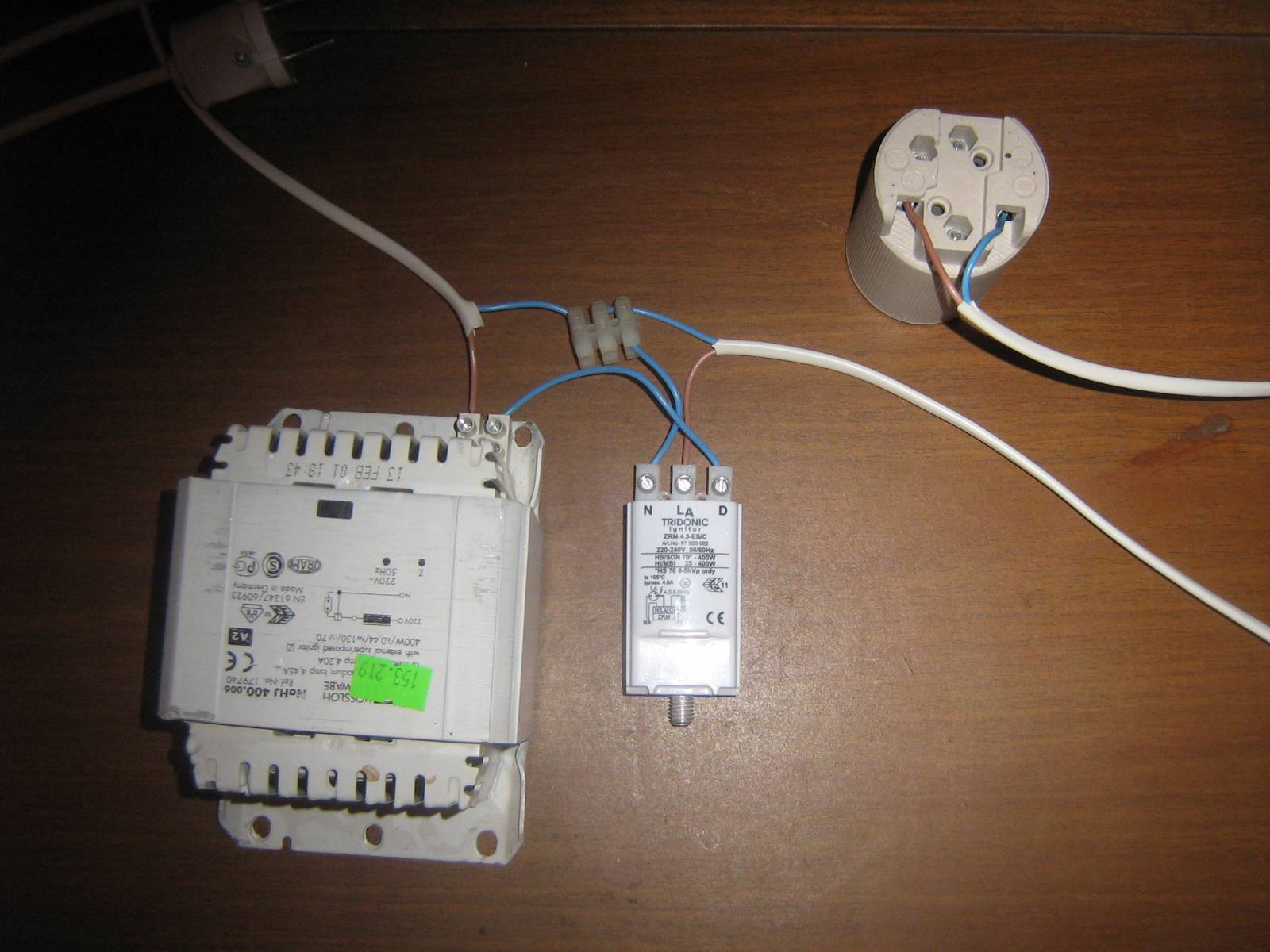

Дроссели и их назначение при использовании люминесцентных ламп
Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.
Для чего и зачем нужен в устройствах дневного света
Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.
Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.
Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:
- создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
- образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
- обеспечение стабилизации электрического разряда;
- способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.
Технические характеристики
Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.
Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.
Виды
Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:
- дроссель мощностью в 9 Вт — для энергосберегающих ламп;
- 11 Вт — для миниатюрных светильников;
- 15 Вт — для настольных светильников;
- 18 Вт — для офисных ламп;
- 36 Вт — для малых люминесцентных ламп;
- 58 Вт — для потолочных светильников;
- 65 Вт — для многоламповых потолочных светильников;
- 80 Вт — для большых люминесцентных ламп.
Устройство
Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.
Условные обозначения:
- EL — лампа;
- SF — стартер;
- LL — дроссель;
- 1, 2 — спирали лампы;
- C — конденсатор.
Отчего может греться
Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.
При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.
Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.
Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.
15,00
Особенности работы
В люминесцентных светильниках, также именуемых разрядными или газоразрядными, источником света является не раскаленная металлическая нить, как в обычной лампочке, а электрическая дуга (дуговой разряд) в газовой среде.
Производимый дугой свет в чистом виде является непригодным «к употреблению», так как в значительной мере состоит из невидимого ультрафиолетового излучения, а видимая составляющая имеет зеленовато-голубой цвет.
Ситуацию исправляет нанесенный на внутреннюю поверхность колбы люминофор — особое вещество, которое при облучении ультрафиолетом начинает светиться красноватым светом. Этот свет смешивается с зелено-голубым, так что в итоге свечение лампы становится почти белым.
Для люминесцентных светильников характерны следующие особенности:
- Для поддержания дуги требуется гораздо меньшее напряжение (его называют напряжением горения), чем для ее создания (напряжение зажигания или пробоя газового промежутка).
- Чтобы обеспечить длительный срок службы лампы, электроды ее перед включением, то есть созданием дуги, следует прогреть.
- При попытке уменьшить проходящий через лампу ток ее электроды остывают и лампа гаснет, что делает невозможным ее регулирование (диммирование) традиционными способами.
- Сопротивление газовой среды в устоявшемся режиме, то есть когда дуга уже возникла, чрезвычайно мало, поэтому для ограничения силы тока последовательно с лампой обязательно нужно включать сопротивление. Поскольку лампа работает на переменном токе, это сопротивление может быть индуктивным (дроссель).
Дроссель называют балластом, потому что он является дополнительной нагрузкой, но при этом не производит какой-либо полезной работы.
Как правильно подключить
Подключение люминесцентных ламп проводится с помощью различных вариантов. С использованием дросселя, с балластом, со стартером или без него. Далее в статье приведено подробное описание каждого способа.
С дросселем и без него
Люминесцентную установку нельзя просто зажечь — ей необходимо наличие зажигателя и токоотвод. В небольших изделиях фабрики все эти нюансы учитывают и встраивают в корпус и покупателю нужно только лишь вкрутить лампочку в подходящий плафон светильника/торшера и нажать выключатель.
А для более крупных лампочек необходима пускорегулирующая установка, которая может быть как электромеханическая, так и электронная.
Для правильного подсоединения и бесперебойной работы лампочки нужно знать схему.
Здесь рассматривается поэтапное подключение двух трубчатых люминесцентных ламп к сети с применением стартерной установки. Для работы необходимо иметь два стартера, дроссель, вид которого должен непременно соответствовать виду лампы.
А также необходимо помнить о суммарной мощности пускового аппарата, она не должна быть выше, чем у дросселя.
При включении питающего кабеля к лампочке необходимо помнить, что в роли ограничителя тока будет дроссель.
Поэтому, фазную жилу нужно подключать через него, а на изделие подключить нулевой кабель.
Данная схема подключения подходит для крупных осветительных ламп. А более меньшие модели оснащены вмонтированным устройством запуска и регулировки — портативным ЭПРА, который расположен в корпусе.

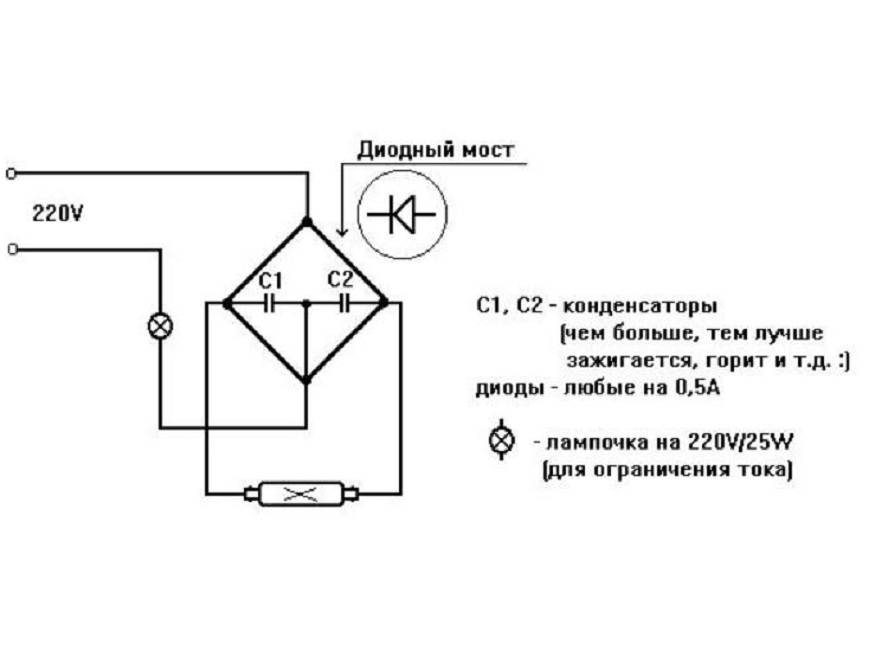

Подключение без использования дросселя
Такой вариант подключения будет более тяжелым, и не подойдет для новичка.

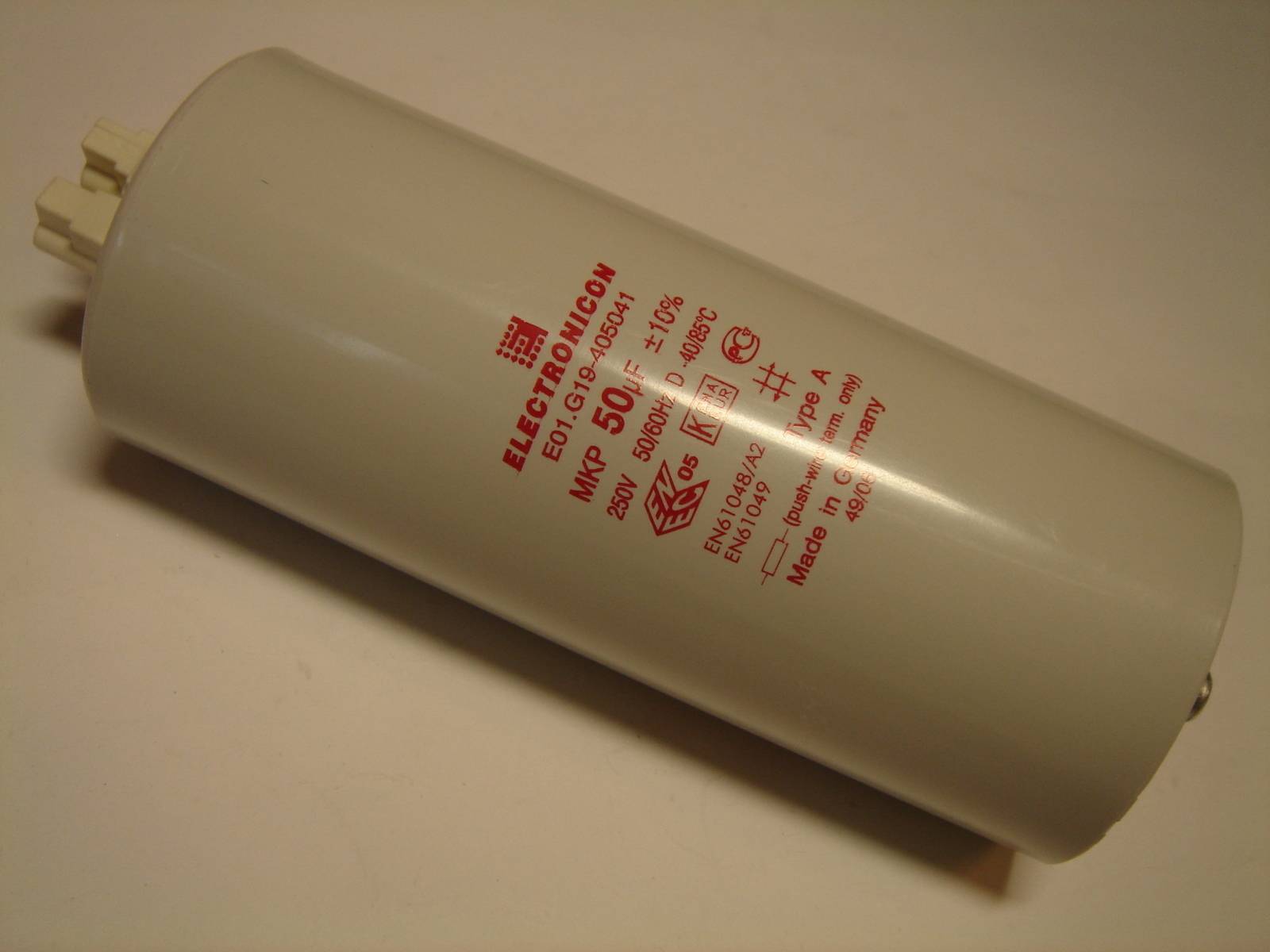

Для работы можно использовать диодный мост с несколькими конденсаторами и подсоединенная последовательно в цепь в роли балласта, лампа накаливания.
Основной плюс этого подключения в том, что можно включить не только обычную лампу без дросселя, но и испорченную, в которой нет спиралей.
Для изделий мощностью 18 ватт необходимо брать следующие элементы:
- диодный мост GBU405;
- конденсатор 2NF (до 1 кв)
- конденсатор 3NF (до 1 кв)
- люминесцентная лампа 50 Вт
Для трубок большей мощности нужно увеличить объем конденсатора. После всего схема подключается к дневному освещению.
С электронным балластом
Провести работу по подключению с применением ЭПРА для люминесцентных изделий легко произвести, если человек имеет базовые навыки работы с электрикой. Фактически, в изделии будет находиться сам блок, элемент проводов и лампы дневного освещения.
Для начала необходимо выбрать в корпусе лампы удобное место для подключения электронного блока управления, полагаясь на практичную расстановку клемм, которые находятся на корпусе.
Зафиксировать его с корпусом с помощью саморезов простым шуруповёртом. Соединить блок управления с изделием и клеммой подключения.
Программа подключения двух люминесцентных изделий такая же, только они включаются последовательно, поэтому мощность блока управления должна быть больше. По такой же схеме можно подключить три и более лампочки.
После завершения работы, необходимо убедиться в верности подключения всех проводов, и только потом крепить светильник на место. Проверив вольтметром отсутствие напряжения в электросети, подсоединить светильник к электрической проводке.
В завершении нужно включить напряжение, чтобы проверить работы люминесцентной лампы. Если все было произведено правильно, то это будет заметно сразу.
Лампы сразу включатся, не нужно ждать пока они разогреются, а также они перестанут издавать шум, исчезнет мерцание, а яркость будет гораздо выше.
Если человек не уверен в своей способности, то лучше вызвать специалиста для этой работы.
Со стартером

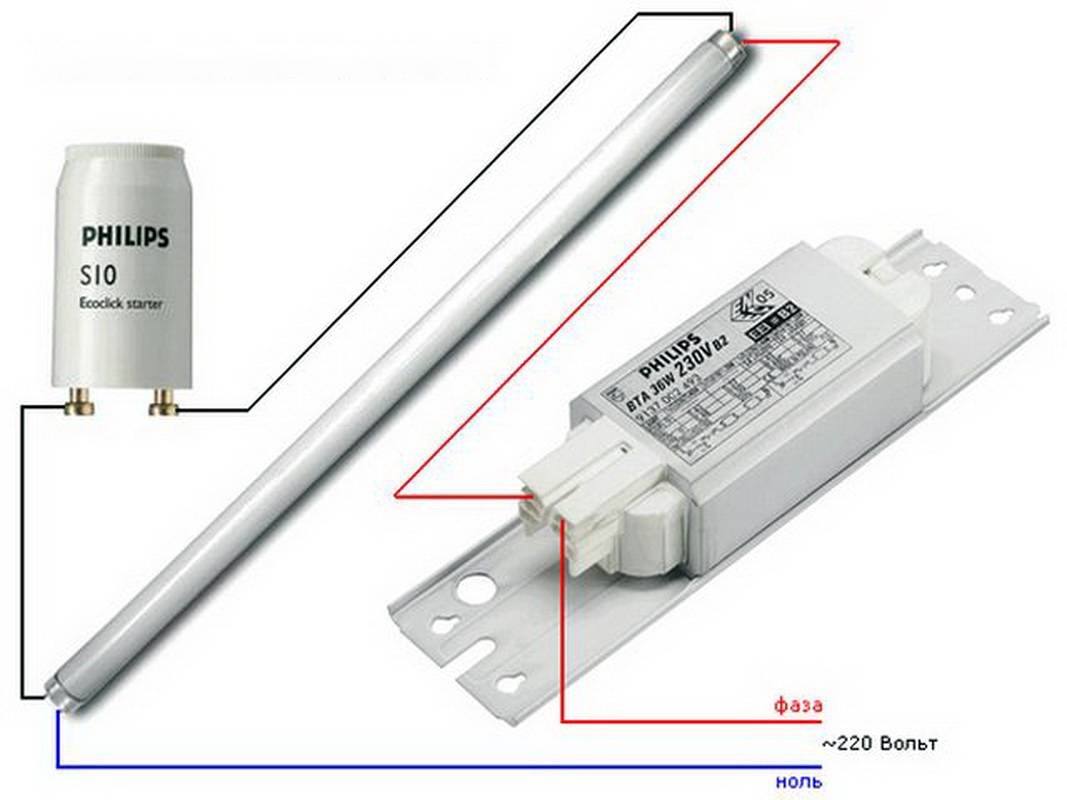

Схему подключения люминесцентной лампы со стартером будет выполнить проще всего. Здесь для примера будет взята лампочка на 40 Вт. Дроссель должен быть с такой же мощностью, а для стартера будет достаточно 60 Вт.
Пошаговое подключение по схеме:
- параллельно установить стартер к выступающим боковым контактам на краях люминесцентной лампочки. Эти контакты похожи на куски нитей накаливания вакуумной колбы;
- теперь на контакты необходимо начать подсоединять дроссель;
- к этим контактам подсоединить конденсатор, непоследовательно, а параллельно. Из-за этого конденсатору будет возмещаться реактивная мощность и уменьшаться помехи в электросети.
Такую простую схему может осуществить любой человек, но перед тем, как включаться лампочку, нужно замерить напряжение в сети. Включать светильник только после теста мультиметром.
Замена лампы
Если отсутствует свет и причина проблемы лишь в том, чтобы заменить перегоревшую лампочку, действовать нужно следующим образом:
Разбираем светильник
Делаем это осторожно, чтобы не повредить прибор. Поворачиваем трубку по оси. Направление движения указано на держателях в виде стрелочек.
Когда трубка повернута на 90 градусов, опускаем ее вниз
Контакты должны выйти через отверстия в держателях.
Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
Завершающее действие — монтаж рассеивающего плафона.
Направление движения указано на держателях в виде стрелочек.
Когда трубка повернута на 90 градусов, опускаем ее вниз. Контакты должны выйти через отверстия в держателях.
Контакты новой лампочки должны находиться в вертикальной плоскости и попадать в отверстие. Когда лампа установлена, поворачиваем трубку в обратную сторону. Остается лишь включить электропитание и проверить систему на работоспособность.
Завершающее действие — монтаж рассеивающего плафона.

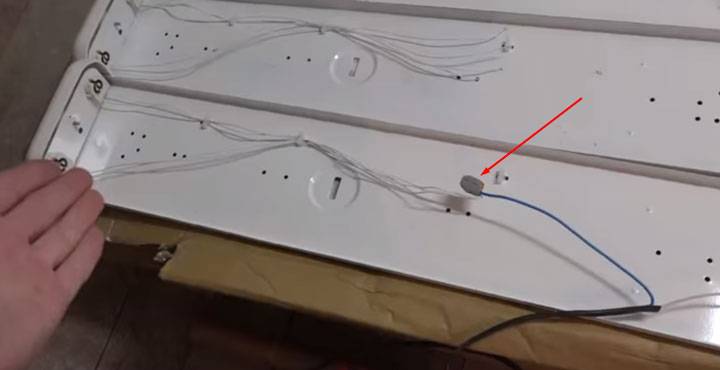

Без демонтажа
Самый простой способ это без демонтажа, но придется докупить пару зажимов Wago.
Выкусываете вообще все провода подходящие к патрону на расстоянии 10-15мм или более. Далее заводите их в один и тот же зажим Ваго.
Тоже самое проделываете с другой стороной светильника. Если у клеммника wago недостаточно контактов, придется использовать 2 шт.
После этого, все что остается – подать в зажим на одну сторону фазу, а на другую ноль.
Нет Ваго, просто скручиваете провода под колпачок СИЗ. При таком методе, вам не нужно разбираться с существующей схемой, с перемычками, лезть в контакты патронов и т.п.

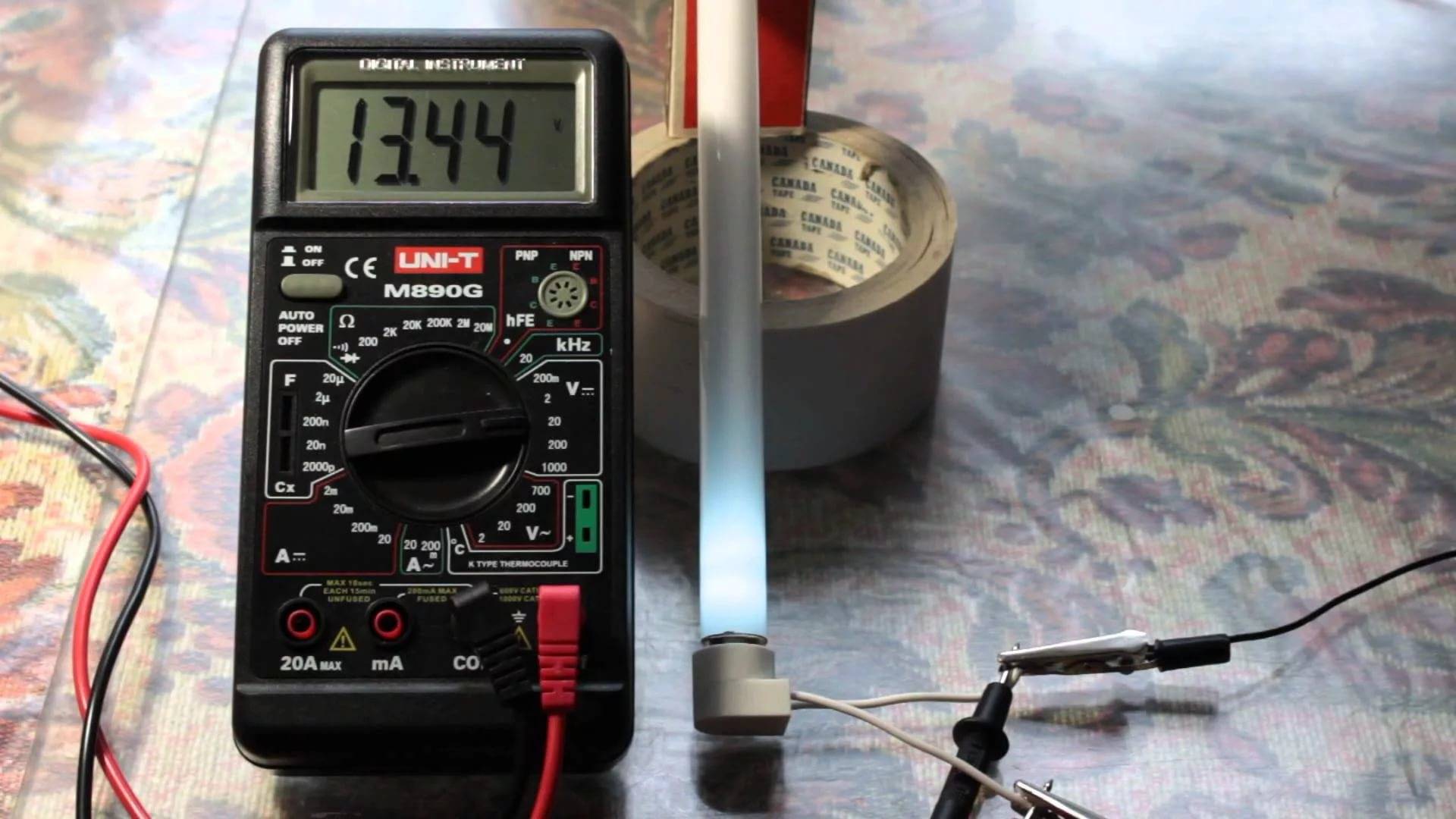

Проверка ламп дневного света
Проверить целостность вольфрамовой нити очень просто, нужно взять обычный тестер, измеряющий сопротивление проводника, после чего надо прикоснуться щупами к выводным концам данной лампы. Если прибор покажет, например, сопротивление, составляющее 9.9 Ом, тогда это будет значить, что нить цела. Если же во время проверки пары электродов тестер покажет полный ноль, данная сторона имеет обрыв, поэтому включение ламп дневного света не совершиться.
Спираль может оборваться из-за того, что на протяжении времени ее использования нить истончается, поэтому постепенно возрастает напряжение, которое сквозь нее проходит. Благодаря тому, что напряжение постоянно возрастает, стартер выходит из строя, что можно увидеть по характерному «морганию» данных ламп. После того, как будут заменены сгоревшие лампы и стартеры, схема будет работать без наладок.
Если же во время включения ламп слышны посторонние звуки либо же ощутим запах гари, тогда необходимо сразу же обесточить светильник, проверив работоспособность его элементов. Может быть, что на самих клеммных соединениях появилась слабина и подключение проводов прогревается. Кроме этого, в случае некачественного изготовления дросселя, может случиться витковое замыкание обмоток, что приведет к выходу ламп из строя.
Как подключить люминесцентную лампу?
Подключение лампы дневного света является очень простым процессом, схема его предназначается для розжига только одной лампы. Чтобы подключить пару ламп дневного света, нужно слегка изменить схему, действуя при этом по единому принципу последовательного соединения элементов.
В подобном случае необходимо пользоваться парой стартеров, по одному на лампу. Во время подключения пары ламп к единому дросселю, необходимо обязательно учитывать его номинальную мощность, указанную на корпусе. К примеру, если его мощность составляет 40 Вт, тогда есть возможность подключить к нему пару одинаковых ламп, максимальная нагрузка которых равна 20 Вт.
Кроме того, бывает подключение лампы дневного света, в котором не используются стартеры. Благодаря применению специализированных электронных балластных устройств, лампа разживается мгновенно, при этом не «моргая» стартерными схемами управления.

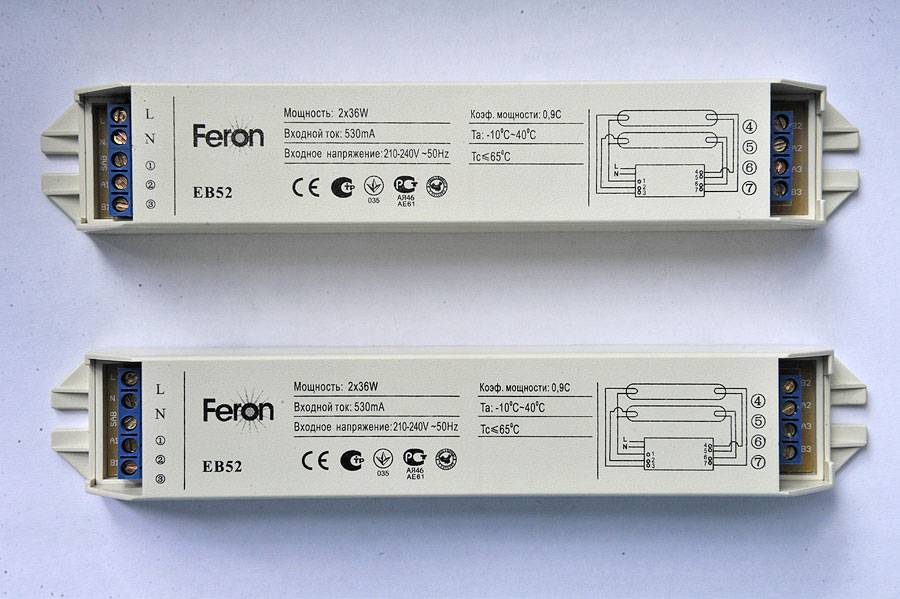

Подключение люминесцентной лампы к электронному балласту
Подключать лампу к электронным балластам очень просто, ведь на их корпусе есть детальная информация, а также схематически показано соединение контактов лампы с соответственными клеммами. Однако, чтобы было более понятно, как же подключить лампу дневного света к данному устройству, можно просто тщательно изучить схему.
Главное преимущество данного подключения – отсутствие дополнительных элементов, которые нужны для стартерных схем, управляющих лампами. Кроме того с упрощением схемы значительно увеличивается надежность работы всего светильника, ведь исключаются дополнительные соединения со стартерами, которые достаточно ненадежные устройства.
В основном, все провода, которые нужны для сборки схемы, идут в комплекте с самим электронным балластным устройством, поэтому отпадает необходимость изобретать велосипед, что-нибудь придумывать и нести при этом дополнительные расходы на приобретение недостающих элементов. В этом видео-ролике Вы сможете Более подробно ознакомиться с принципами работы и подключения люминесцентных ламп:
Навигация по записям
Электромагнитный или электронный балласт для люминесцентных ламп нужен для нормальной работы этого источника освещения. Главная задача пускорегулирующего аппарата – преобразовывать постоянное напряжение в переменное. У каждого из них есть свои плюсы и минусы.
Принцип действия
Принцип действия люминесцентных ламп
Опишем кратко схему взаимодействия стартера, балласта и светильника:
- При подаче питания ток, проходя через ПРА, проходит через контакты стартера по вольфрамовым спиралям, раскаляя их и далее уходит в сторону нуля
- Стартер оснащается парой контактов: подвижным и неподвижным. При поступлении тока подвижный контакт (биметаллический), нагреваясь, изменяет свою форму и соединяется с первым
- При этом сила тока тут же значительно увеличивается до предела, ограничиваемого дросселем. Происходит разогревание электродов
- Пластина стартера, напротив, начинает остывать и рассоединяет контакты. В этот момент происходит резкий скачек напряжения и пробивка электронами газа. При превращении ртути в пар источник света переходит в рабочий режим
- Стартер в процессе уже не участвует – его контакты разомкнуты.
Интересные идеи для украшения любимой дачи своими руками | 150+ оригинальных фото подсказок для умельцев
Устройство и принцип работы люминесцентного светильника
Современные люминесцентные светильники относятся к категории наиболее распространенных типов надежных и долговечных осветительных приборов. Если до недавнего времени такие устройства использовались преимущественно в обустройстве освещения административных и офисных зданий, то в последние годы они всё чаще находят применение в жилых помещениях.
Источник света в таких видах светильников представлен люминесцентной или газоразрядной лампой, функционирующей благодаря свойству некоторых газообразных и парообразных веществ достаточно мощно светиться в условиях электрического поля.

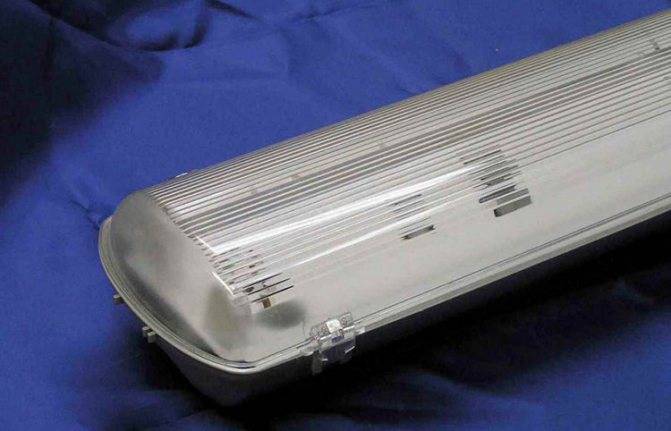

Светильник люминесцентный
Люминесцентные лампы, устанавливаемые в малогабаритные и компактные светильники, могут обладать кольцевидной, спиралевидной или любой другой формой, что положительно сказывается на габаритах осветительного прибора.
Выпускаемые лампы принято подразделять на линейные и компактные модели. Первый вариант имеет характерные отличия по длине, а также диаметру колбы. Компактные модели имеют, как правило, изогнутую трубку, а основные различия представлены типом цоколя.
Блок 2
Подключение без дросселя
Инфракрасный потолочный обогреватель с терморегулятором — современные технологии в вашем доме (Цены) +Отзывы
В данном подключении дроссель не используется
Этот способ используется в основном в старых лампах при выходе из строя балласта. Сделать это можно посредством использования постоянного тока, номинал которого выше обычного. То есть напряжение в момент пуска следует повысить. Сила этого напряжения подбирается исходя из характеристик как сети, так и самого источника света.
Для подключения люминесцентной лампы без дросселя требуется подсоединение диодного моста (или пары диодов). Контакты замыкаются с обеих сторон попарно. На одну сторону источника освещения должен приходиться плюс, на другую минус.
Подобную схему можно использовать даже при сгоревшей нити накаливания. Ведь цилиндр с газом при этом способе будет подпитываться за счет постоянного напряжения. Учтите лишь, что данный способ можно использовать на короткий период – со временем труба быстро потемнеет, а затем из-за выгорания люминофора вовсе перестанет излучать свет.
вернуться к меню
