Септик из еврокубов своими руками: Пошаговая Инструкция

Важные расчёты

Построить септик из еврокуба на даче своими руками просто. Перед началом работ необходимы предварительные расчёты и подготовительные работы.

Официальные нормативы расхода холодной воды в сутки на одного человека: 200 л холодной и 100 л горячей. Норматив умножьте на количество человек в семье и на 3 суток, необходимых для отстаивания и очистки. Полученный объём разделите на объём одного куба и округлите до целого числа. В таблице указаны нормативы и результаты расчётов для кубов объёмом 1 м3.

Расхода воды в сутки на 1 человека, лК-во человек в семьеОбъём расходуемой воды за сутки, лОбъём расходуемой воды за 72 часа, лКоличество еврокубов для септика по расчёту от объёма, шт.Количество еврокубов для септика с учётом биокамеры, шт.
1100110030012
2100220060012
3100330090012
4200120060012
52002400120022-3
62003600180023
7300130090012
83002600180023
93003900270034

Дешевле и проще получается септик из одного еврокуба, но при расчётах лучше учитывать не только личные потребности, но и возможность посещения гостей. Рассчитывайте объём для септика с запасом. Добавьте ещё один куб для поэтапной фильтрации.

Фактический расход воды обычно не соответствует нормативам, поэтому при расчётах учитывайте свои индивидуальные потребности. Используйте для расчётов показатели водомеров.

Септик, выложенный из кирпича

Кирпич – самый распространенный и один из древнейших строительных материалов. Применительно к септику он сохраняет все свои полезные качества: универсальность, прочность, невысокую цену и доступность. Лучше всего подходит для возведения очистной системы клинкерный кирпич.

Голландское слово «клинкер», собственно и означает «кирпич». Что же это за «кирпичный кирпич»? Все просто – это кирпич из обожженной глины.

Схема круглого септика из кирпича

Построить септик из кирпича своими руками не составит труда для тех, кто знает элементарные правила кладки и способ приготовления раствора.

Последовательность работ такова:

  1. Рытье котлована глубиной три метра, не больше, иначе септик из кирпича будет затруднительно чистить. Горизонтальное сечение может быть произвольным, но его площадь должна быть около 2,7 кв. м, чтобы полезный объем был  примерно 8 куб. м. При этом не следует забывать о припуске в пару дециметров для удобства кладки.
  2. Засыпка гравийной подушки на дно и прокладка арматуры.
  3. Заливка фундамента, общая толщина которого должна быть примерно 30 см.
  4. Пауза в работах (два-три дня), в течение которой фундамент должен отвердеть.
  5. Выкладка стен в один кирпич.

Укладка кирпичей

  1. Внешняя гидроизоляция кладки битумом или проникающей мастикой во избежание попадания в септик грунтовых вод и размокания кирпича.
  2. Обсыпка внешних поверхностей стен глиной.
  3. Устройство перемычек из стойкого к коррозии материала.
  4. Штукатурка стен септика и их гидроизоляция с помощью битума или жидкости «гидроизол». Последнюю процедуру для надежности лучше повторить.
  5. Установка перекрытия (например, из бетонной плиты).
  6. Организация вентканала. Обычно это асбестовая труба диаметром в 10 см, возвышающаяся над уровнем земли на 60 см.
  7. Гидроизоляция ввода входной трубы. Она должна быть эластичной, излишняя жесткость может быть опасной при подвижках грунта.
  8. Установка сервисного люка.

Кирпичный септик может иметь и прямоугольную форму

Кирпич при своей невысокой стоимости и прочих замечательных достоинствах все же трудно назвать подручным материалом, и излишки его возникают, как правило, после строительства дома. Если же его нет, то возможно, есть что-то еще, из чего можно соорудить очистную систему.

Расчеты перед сооружением канализации из еврокубов

Чтобы не ошибиться с количеством еврокубов, которые вы будете брать для сооружения септика, надо проанализировать, каков ваш суточный расход воды. Считается, что на одного человека надо 180 литров воды в сутки. Если в доме проживают постоянно 3 человека, то надо умножить количество людей на 180 л. В итоге получится 540 литров. Это расход воды на 3-х человек.

Обратите внимание: Туалет на даче — своими руками: Схемы чертежи, фото и видео

Известно, что нормальная работа септика возможно в том случае, если его объем вмещает расход воды за 3 дня. Значит, 540 надо умножить на 3 дня. Получается 1620 литров. Таков должен быть объем емкостей для септиков. Следовательно, на обустройство септиков надо взять 2 еврокуба. Получившаяся система сможет работать без проблем. Останется даже некоторый запас. Емкостям даже не придется заполняться до верхней отметки. Ведь переливные трубы располагаются ниже.

Система фильтрации в септике из еврокубов выглядит следующим образом. Стоки из дома идут по канализационным трубам в первое отделение септика. Здесь тяжелые частицы оседают, а грязная вода скапливается до уровня полуметра. Когда наберется нужное количество жидкости, вода перетекает по трубе во вторую часть. Можно облегчить перетекание с помощью заглубления второй емкости примерно на 30 см ниже.

Вторую часть дополняют дренажным трубами, их устанавливают на расстоянии 20 см от дна. Чтобы улучшить результат, обустраивают дренажный колодец либо поле для фильтрации.

Получившийся септик нуждается в вентиляционных трубах. Их вставляют в первую и во вторую емкость. Высота труб над уровнем грунта – 2 метра, она нужна, чтобы испарения уходили вверх и относились ветром. Трубу, выходящую из первого отделения, крепят так, чтобы она начиналась выше соединительного отверстия примерно на 15 см. В ее задачу входят не только вентиляционные функции, но и обеспечение возможности провести откачку ила ассенизатором.

При установке трубы во вторую емкость, надо поместить ее на расстоянии 15 см от дренажных труб.

Когда будут закончены подготовительные работы, еврокубы надо установить на постоянное место в специально вырытом котловане, а затем тщательно закрепить все соединительные элементы и трубы. Обычно для этого используют стропы.

Конструкция и особенности еврокубов

Еврокубы – это удобная тара для хранения и транспортировки различных жидкостей, форма которых в полной мере определяется названием. Материалом для изготовления еврокубов служит прочный нетоксичный и устойчивый к химическому воздействию пластик. Толщина стенок позволяет выдерживать достаточно большие нагрузки – в зависимости от модели еврокубы имеют вместительность от 800 до 1000 литров. Дополнительную прочность изделиям придает внешний каркас из толстой стальной проволоки. Внешне это выглядит, будто пластиковая емкость заключена в тесную клетку. Для слива жидкости предусматривается отверстие с короткой горловиной, закрывающееся завинчивающейся крышкой.

Как материал для самостоятельного изготовления очистных сооружений еврокуб под септик на дачу или в частный дом имеет определенные преимущества:

  • полная непроницаемость для воды, позволяющая избежать попадания грязных стоков из септика в грунт,
  • небольшой вес, дающий возможность выполнить все работы по устройству септика даже одному человеку без использования спецтехники,
  • легкость выполнения отверстий и установки труб (входных, выходных и соединительных),
  • высокая скорость постройки очистного сооружения,
  • легкость обслуживания септика,
  • достаточно высокая эффективность септика при условии правильного монтажа.


Чертеж септика из двух соединенных между собой еврокубовНедостатками септиков из еврокубов по отзывам владельцев являются:

  • невысокая прочность пластмассы, повышающая риск разрушения в холодное время года,
  • необходимость закрепления емкостей, которые из-за небольшого веса в незаполненном состоянии могут «всплывать» во время паводка.

Следует принимать во внимание, что недостатки еврокубов в качестве септиков являются относительными, то есть, они могут быть в значительной степени устранены в процессе подготовки к строительству и во время монтажных работ

Достоинства и недостатки септика из еврокуба

Подобные септики пользуются большой популярностью среди хозяев загородных участков. У них выделяют такие достоинства:

  • Большая прочность конструкции. Благодаря усилению стенки могут выдерживать горизонтальные подвижки грунта.
  • Накопители из еврокубов не требуют эксплуатационных расходов.
  • Материал, из которого построен резервуар, не вступает в реакцию с химическими элементами, которые часто есть в подземных водах.
  • Изделие легкое, поэтому устанавливается на место даже в одиночку. Монтаж проводится без спецтехники.
  • Для сборки септика из еврокубов не нужны специальные знания.
  • Очиститель функционирует без электроэнергии.
  • Цена изделия небольшая, поэтому оно доступно для большинства пользователей. Резервуар обойдется вам еще дешевле, если использовать емкость б/у.
  • После монтажа дополнительные работы для ввода в эксплуатацию устройства не требуются.
  • При необходимости легко увеличить объем очистителя, вкопав рядом еще один контейнер.
  • Обслуживание устройства во время эксплуатации очень простое.
  • Монтаж септика из контейнеров можно вести в любое время года.

Даже такие простые септики из еврокубов имеют свои недостатки. Пользователи должны знать следующее:

  1. Небольшой вес конструкции может привести к всплытию резервуара во время паводков. Поэтому при монтаже продумайте способ фиксации контейнера в вертикальной плоскости.
  2. Стенки изделий тонкие и хрупкие, что может стать причиной их поломки или деформации после засыпки грунтом. В таких случаях вокруг куба создают защитную оболочку из цемента или бетона.
  3. Непредназначенные для использования в канализационных системах емкости приходится дорабатывать по месту.
  4. Необходимо покупать переливы, вентиляционные трубы, переходники, тройники, утеплитель и другие расходные материалы, что увеличивает стоимость монтажных работ.
  5. Металлический каркас вокруг емкости коррозирует и через несколько лет становится неспособным защитить ее от воздействия почвы. Понадобятся материалы для создания защитного пояса вокруг изделия, а это дополнительные затраты.
  6. Очистка стоков в таких отстойниках длится 3 дня, что больше, чем в очистительных станциях.

Септик из еврокубов своими руками – инструкция.

Первичный этап работы.

Прежде чем приступить к работе, необходимо определить цели и желаемый результат данной работы. Обычно этот процесс состоит из производства расчетов среднесуточного показателя объема сточных вод, с которым нужно будет справиться септику в процессе своей работы. После того как разберетесь с числами, можно приступать к приобретению необходимых кубов. При их покупке руководствуйтесь следующим правилом: объем емкости для хранения сточных вод должен превышать в 3 раза суточные стоки. Кроме того чем меньше емкостей для стоков будет использоваться, тем лучше, ведь это сократит количество соединений между ними, а значит — увеличит и эффективность.

В конце подготовительного этапа нужно выкопать котлован. Кстати, из-за того, что еврокуб является полностью герметичным, для вывода нечистот используется специальная дренажная система, а, следовательно, место установки такого септика ни чем неограниченно.

Монтаж конструкции.

Подготовив яму, можно приступать к работам по установке септика. Для этого дно ямы засыпается щебнем или песком, для создания специальной подушки. А если существует большая вероятность проседания грунта под тяжестью наполненных кубов, стоит перестраховаться и сделать стяжку из бетона.

Далее производится предварительная сборка

Для этого в обоих кубах нужно проделать три отверстия и вставить в них трубы, уделив особое внимание их герметичности. При необходимости можно использовать дополнительную изоляцию (жидкую резину или специальный герметик)

Завершающим этапом монтажа септика является формирование вокруг него внешней стены, состоящей из бетонной стяжки, которая будет служить для защиты куба от возникающего на него давления грунта. Если в месте установки септика грунт относительно рыхлый, достаточно будет просто утрамбовать вокруг кубов песок или просто установить OSP профнастил, шифер или панели.

После этого нужно провести окончательную засыпку и утепление (нужно лишь при одном условии – когда эксплуатация септика производится в холодном и суровом климате). На этом процесс монтажа септика из еврокубков своими руками можно считать оконченным.

Внутренняя начинка септика

Из электрооборудования в септике используется только компрессор, такой как Pondtech А-85. Для перекачки массы применяется система эрлифтов. Эрлифт перекачки жидкости из первичного отстойника размещают на уровне вводной трубы, а в аэротенке его располагают в 10–15 см от верха камеры. Сбрасывающие отводы опускают на середину высоты емкости. Для перекачки активированного ила из аэротенка и камеры глубокой очистки в первичный отстойник используют два отдельных эрлифта с общей точкой сброса в 70–100 см от дна. Всасывающие патрубки эрлифта располагают в 10–15 см от дна, а сам насос размещают на трети высоты камеры.

В качестве каналов перекачки отлично подходят гофрированные спиральные шланги 32 мм, их можно легко проложить без резких поворотов. Соединение с эрлифтами уплотняют винтовыми хомутами или нейлоновыми стяжками.

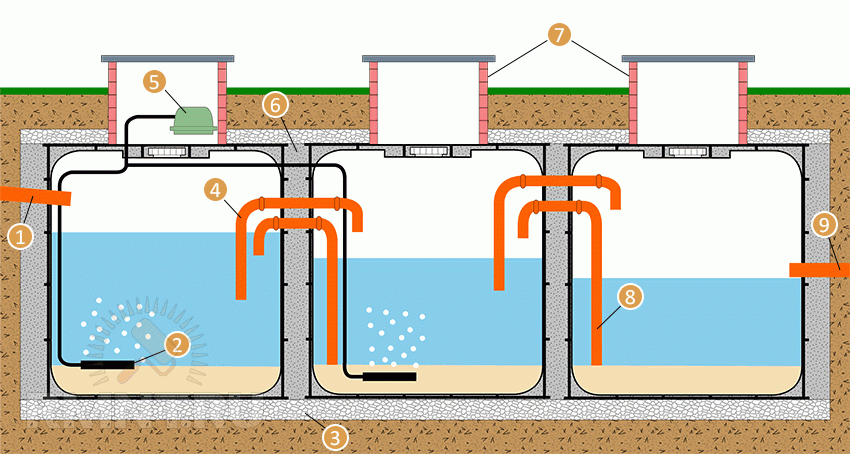

1 — входная труба; 2 — мембранный диффузор (аэратор); 3 — бетонная заливка; 4 — эрлифт перекачки в воды; 5 — компрессор; 6 — цементно-песчаная засыпка; 7 —  кессоны; 8 — эрлифт перекачки ила; 9 — выходная труба

Эрлифты можно сделать своими руками. Для этого берут отрезок ПВХ трубы 32 мм длиной 15–20 см, сверлят в нем посередине два отверстия 15 мм и вкручивают в них штуцеры под шланг 12 мм с резьбой 1/2″. Соединение получается достаточно плотным, при желании его можно обработать термоклеем. На штуцеры надевают два отрезка шланга и соединяют их тройником.

От компрессора воздух подается к мембранным диффузорам, расположенным в 40 см от дна первой и 25–30 см от дна второй камеры. Для питания эрлифтов делают тройниковые отводы, воздух пропускают через регуляторы протока. Эрлифты перекачки ила дополнительно снабжают кранами или электроклапанами для автоматического управления.

Необходимые инструменты и материалы

Патрубок Еврокуб Болгарка Щебень Тройник Рулонный утеплитель Полимерные трубы Песок Пескобетон Доска Гравий Герметик Арматура Сварочный инструмент Лопата Бетоносмесители Показать все Септик из еврокубов представляет собой эффективную автономную систему отвода отходов и нечистот. Он обеспечивает комфортный быт человека в загородном доме, где нет центральной канализации.

  • 2 Дачная канализация без откачки стоков – схема устройства
  • 3 Подготовительный этап – учитываем все мелочи
  • 4 Приступаем к работам – готовим яму и контейнеры
  • 5 Устанавливаем септик – последовательная сборка

Еврокубы как материал для изготовления септика

Особенности использования еврокубов

В последние годы появился новый вид крупной пластиковой тары для жидких и сыпучих материалов – еврокубы. Они представляют собой полый пластиковый контейнер прямоугольного сечения, заключенный в проволочный каркас. Емкость еврокуба вполне приличная – 640-1000 кубических дециметров, то есть литров. Часто они используются один раз, и их можно приобрести недорого.

Совет от профессионала:

Еврокубы можно и вовсе получить в подарок с условием самовывоза на предприятии, получающем сырье в такой таре, так как утилизация этой большой поливинилхлоридной коробки стоит недешево, и многие руководители охотно избавляются от габаритных предметов, захламляющих территорию.

Собрать септик из еврокубов своими руками задача не очень сложная, так как емкость практически готова, однако у такой конструкции есть свои специфические черты, все-таки пластик есть пластик:

  1. Первая особенность еврокуба при использовании его в качестве септического накопителя – его относительная легкость. При весеннем избытке осадков и возможном притоплении дачного участка паводковыми водами, он может просто всплыть. Чтобы этого не случилось, септик-еврокуб следует прикрепить к бетонному основанию с помощью стяжных ремней или тросов.
  2. Канализационная труба должна быть прямой, без изгибов. Если поворота избежать не получается, то в его месте ставится дополнительный колодец. Наклон трубы не должен быть меньшим, чем 2см на 1м длины.

Соединение еврокубов между собой

  1. При установке емкость еврокуба наполняется водой до половины, так легче контролировать горизонтальность положения дна, и к тому же после заполнения септик более устойчив.

Установленные еврокубы

  1. Установка еврокуба производится на 30-сантиметровую подушку из песка для избегания местных нагрузок и перекосов, которые могут вызвать нарушение его целостности.
  2. Обсыпать септик снаружи песком нужно с постепенной его трамбовкой. Утепление производится шлаком или керамзитом.

Совет от профессионала:

Материал изготовления еврокубов, поливинилхлорид, диктует особое условие эксплуатации: бактериальные препараты биологической очистки должны регулярно поступать в очистную систему согласно прилагаемых к ним инструкций, иначе возникает угроза крайне неприятного запаха.

Во всех остальных отношениях септик будет работать не хуже, а порой даже и лучше обычной капитальной конструкции, причем в любое время года.

Монтаж септика из еврокубов

Последовательность операций при монтаже канализационной системы на базе еврокубов:

1.      Вкопать два еврокуба в землю.

2.      Заполнить их водой.

3.      Забетонировать септик, используя его внешний каркас в качестве опалубки.

4.      Завести в первый еврокуб входную и переливную трубы, для чего проделать соответствующие отверстия с помощью кольцевой фрезы диаметром 110 мм. Лучше всего трубы вставлять в тройники. Обязательное правило – впускная труба должна находиться по уровню выше выпусной.

Установка труб и тройников

  1. Загерметизировать силиконом вводы и выводы.
  2. Септик опускается в вырытый заранее котлован.
  3. Утеплить систему водоочистки, для этого можно использовать вспененный полистирол.

Таковы технологические особенности того, как сделать септик из еврокубов. Все остальные правила создания дачной канализации остаются общими для всех возможных технологий.

Что такое еврокуб?

Еврокуб – это контейнер, состоящий из множества слоев полиэтилена, как правило, имеющий естественный цвет, благодаря которому он прослужит несколько десятков лет. Толщина стенки бака равна 1,5-2 миллиметрам.

Существуют емкости, имеющие шкалу, показывающую наполнение куба с отметками по 50 л. Чтобы сделать самодельный септик из еврокуба, из стальных трубок изготавливается решетка, в которую помещается емкость.

С помощью обрешетки распределяется нагрузка в зависимости от объема жидкости.

Контейнер можно устанавливать на поддон, имеющий деревянную, пластиковую или металлическую основу.

Деревянный поддон хоть и слабее, но зато чинить его намного проще.

Такие еврокубы будут тяжелыми по весу, металлические или пластиковые поддоны будут намного легче. Сверху на емкости находится горловина, в которую заливается жидкость и крышка на винтах. Посредине (с лицевой стороны) есть кран, который может иметь различные способы перекрытия:

  • Лепестковые;
  • Баттерфляй (самый распространённый кран);
  • Шаровый;
  • Прижимной.

Наиболее популярные еврокубы на 1000 литров, емкости на 600, 800 и 1200 л. менее распространенные и встречаются намного реже.

Что нужно учесть при монтаже

Изготавливая своими руками ЛОС, работающий без откачки 10 лет для дома и дачи, необходимо учесть несколько общих и частных правил:

  1. Нормативы расположения. Нельзя устанавливать септик в произвольном месте. В нем находится вещества и происходят химические процессы, способные отравить почву. От жилых домов, как собственного, так и соседского, септик должен располагаться на расстоянии не менее 5 метров. От колодца или скважины – 50 метров. Поверхностные воды – 30 метров. Деревья и растения – 3 метра.
  2. Подъезд для машины ассенизаторов. Септик из еврокубов своими руками без откачки может потребовать чистку через 10-15 лет, поэтому, скорее всего, будет нужен подъезд машины. Это требование не регламентировано законодательством и санитарными нормами, а выступает в качестве рекомендации.
  3. Обязательная установка стояка на этапе рытья котлована.
  4. При высоком уровне грунтовых вод, необходима установка специальных проушин. Они помогут удержать ЛОС от всплытия.
  5. Глубина промерзания. В зависимости от конкретного региона, точка промерзания может разниться. В европейской части СНГ она равняется 1,3 метра. Трубы должны располагаться ниже этой глубины.

Земляные работы

Перед тем, как провести канализацию в частном доме, нужно вырыть котлован. Это основная трудовая часть работы, требующая много времени и сил. Рулеткой или длинной линейкой нужно снять основные габариты с еврокуба: длина, ширина и толщина. Это стартовые параметры, к которым нужно прибавить дополнительные 40 сантиметров. То есть, при параметрах куба 105х85х95 получается — 145х125х135.

Именно таких габаритов должен быть котлован исключительно под резервуар. К нему добавляется 15-30 сантиметров для обустройства бетонной подкладки.

После окончания копки, нужно залить поверхность бетоном. Необязательно брать тяжелые марки, но желательно, чтобы они были водостойкими. Слой должен быть ровным. В него нужно вмонтировать дополнительные петли для крепления конструкции.

Модификация резервуаров

Перед погружением контейнера в котлован, их нужно подготовить.

  1. Контейнеры имеют специальные сливные отверстия, которые производятся еще на этапе изготовления. Их нужно замазать герметиком, например, санитарным.
  2. В боковых стенках емкостей нужно сделать отверстия для вводных и выводных труб. Так как металл тонкий, можно сделать их обычным шуруповертом и балериновым сверлом (балеринка). Тут стоит учитывать уклон, который необходим для нормального оттока отходов. В случае, если его не будет или он поставлен неправильно – септик не сможет перерабатывать отходы. Часто каждый последующий резервуар устанавливают на 20 сантиметров ниже, что позволяет соблюсти нужный угол.
  3. К каждому баку устанавливается сантехнический тройник. Его можно установить в фабричное отверстие. Если оно недостаточно широкое, можно воспользоваться сверлом большего размера или наждачной бумагой. Одно отверстие необходимо для входной трубы, второе для дальнейшего подключения в следующий отсек. Верх необходим для отвода газов.
  4. Все стыки плотно обрабатываются герметиком.

Непосредственно монтаж

Как правильно монтировать септик на основе комбинированного контейнера? Такая технология проста в установке и с ней справится даже новичок в сантехническом оборудовании.

В частном доме установка идет по инструкции:

  1. Септик нужно аккуратно установить в котлован. Лучше делать это с помощниками, чтобы не поцарапать и не пробить корпус контейнера.
  2. С помощью строп или проушин котлован крепится к бетонному покрытию.
  3. В траншеи устанавливаются трубы, при соблюдении нужного уклона.
  4. Трубы подсоединяются к ЛОС резервуару.
  5. Со всех сторон трубы и септик закрываются с помощью утеплителя.
  6. Отсеки наполняются водой.
  7. Расстояние между септиком и котлованом заполняется бетонным раствором.
  8. Труба и септик засыпаются.

После этого можно производить подключение в доме. После засыпания биотических препаратов септик может входит в эксплуатацию.

Лучше всего перед засыпанием котлована землей проверить его на герметичность. После залива воды в систему, можно пройтись с тряпкой по всем стыкам и проверить вероятность протекания. Если есть протечки или какие-либо пробои, их нужно закрыть.

Дефекты металлического корпуса можно сварить из листа жести. Пластик закрывается с помощью герметика. Лучше подойдет морозостойкие автомобильные составы, предназначенные для низких температур.

Особенности прокладки траншеи

Траншею прокладывают под канализационную трубу, которая соединяет дом и септик. Чем холоднее климат местности, тем глубже следует делать траншею. В центре России обычно делают глубину 50 – 100 см. Чтобы уберечься от перемерзания, лучше утеплить проложенную трубу минеральной ватой либо пенополистеролом.

Обратите внимание: Что такое канализация септик?

При прокладке траншеи надо учитывать уклон, требующийся для последующего премещения стоков самотеком. Обычно трубу прокладывают так, чтобы уклон составлял 2 – 3 см на один погонный метр. Это значит, что на 8 метров канализационной трубы разница между первой и последней точкой трубы будет 16 – 24 см.

Такой наклон обеспечивает полноценный самотек, меньший уровень наклона может спровоцировать появление засоров, ведь вода будет течь слишком медленно и крупные, твердые элементы будут задерживаться и скапливаться. Если сделать уклон сильнее, результат также окажется плачевным. Вода будет течь слишком быстро, при этом твердые частички будут отставать от хода воды и, как следствие, будут образовываться засоры. Ведь фекальные массы не смогут беспрепятственно продвигаться по трубам со скоплениями. Подробнее можно прочитать на какой глубине прокладывать канализацию в частном доме.

Когда траншея будет полностью вырыта. Ее дно покрывается основательным слоем песка. Это делают для того, чтобы по ходу эксплуатации из-за проседания не нарушались места соединений, этому будет препятствовать песочная подушка.
