Почему сэндвич-панель — хороший строительный материал?

Сэндвич-панель — строительный материал заводской готовности.

Привёз материал на объект и можно собирать готовое здание, как в конструкторе.

За счёт этого можно быстро всё построить и начать извлекать прибыль из квадратных метров.

Металл и утеплитель намертво склеиваются специальным двухкомпонентным полиуретановым клеем, разработанным для сэндвич-панелей.

У хорошей сэндвич-панели невозможно руками отодрать лист металла от утеплителя.

У нас вы можете заказать сэндвич-панели с любыми видами утеплителя:

• Минеральная вата — лучший утеплитель в соотношении цена/качество.
• Пенополистерол — бюджетный вариант, но не согласуется с пожарниками. Подходит для построек, которым не нужно проходить пожарные проверки.
• Пенополиуретан —  имеет закрытоячеистую структуру. Ячейки наполнены вспенивающим агентом (газом) с низкой степенью теплопроводности. По показателям пожаробезопасности выдерживает до 100°С.
• Пенополиизоцианоаурат — лучший в данный момент на рынке по техническим характеристикам, но и самый дорогой. Благодаря добавлению углерода в материал, показатели горючести значительно ниже, и он менее пожароопасен чем ПУР (выдерживает до 140°С).

Каждый утеплитель имеет свои плюсы и минусы и используется, в зависимости от технологического назначения будущего помещения.

Шире всего на рынке представлены минеральная вата. В данный момент это самый популярный утеплитель и пользуется большим спросом.

Чем хороши сэндвичные панели

Популярность материала у строителей и потребителя легко объяснить. Чем характеризуются многослойные панели?

1. Их использование позволяет в десять раз сократить срок строительства, сэкономить и на рабочей силе.
2. Достойные теплоизоляционные характеристики (стена из панелей 100 мм обладает примерно такой же теплопроводностью, что и кирпичная конструкция толщиной 64 см) помогают оптимизировать затраты на отопление.
3. Небольшая масса изделий и строения в целом позволяет упростить процедуру исследования грунтов и устройство фундамента. К тому же транспортировка и перемещение продукции осуществляется проще.
4. Минимальный срок службы панелей превышает четверть века.
5. Материал не подвержен атмосферным воздействиям.
6. Многие виды панелей отличаются хорошей огнестойкостью.
7. Внешне панели очень эстетично выглядят.

Кровельные сэндвич-панели

Функциональность строительного материала во многом определяется его многослойностью. Он отлично защищает стены и крышу от низких и высоких температур и осадков, обеспечивает отличную теплоизоляцию и защищает от шума. При небольших затратах на строительство есть возможность в короткие сроки возвести привлекательную и надежную конструкцию.

Проект дома из сендвич-панели

Тонкости монтажа

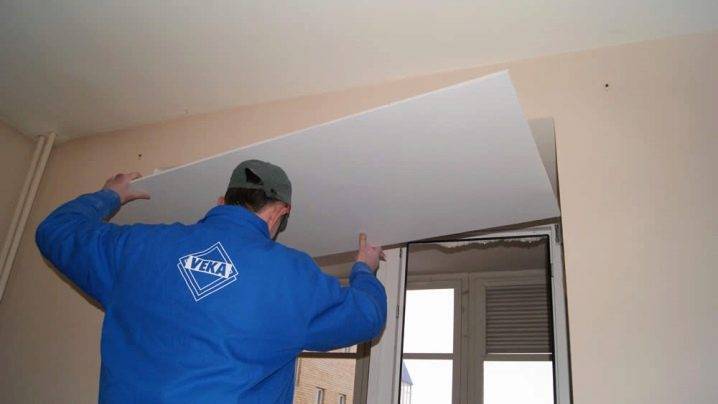

Монтаж многослойных панелей ПВХ можно проводить самостоятельно, главное, следовать всем правилам и инструкциям по установке таких материалов. На примере оконных откосов рассмотрим технику монтирования пластиковых панелей в домашних условиях.

Необходимые инструменты для монтажа:

• саморезы, жидкие гвозди, герметик;
• монтажные профили;
• монтажная пена;

• сэндвич-панели;
• монтажный уровень;
• нож-резак, электрический лобзик, ножницы по резке металлических материалов;

• электрическая дрель;
• в некоторых случаях опытные мастера используют болгарку для обрезания панелей.

Начинающим строителям нужно с осторожностью использовать такой инструмент, ведь переусердствовав с нажимом, материал поломается. Прежде чем приступать к укладке листов, необходимо избавиться от загрязнений (пыль, краска, пена). Только на чистое основание укладываются сэндвичные материалы

При имеющейся плесени ее необходимо устранить, а поверхность обработать специальной пропиткой

Только на чистое основание укладываются сэндвичные материалы. При имеющейся плесени ее необходимо устранить, а поверхность обработать специальной пропиткой

Прежде чем приступать к укладке листов, необходимо избавиться от загрязнений (пыль, краска, пена). Только на чистое основание укладываются сэндвичные материалы. При имеющейся плесени ее необходимо устранить, а поверхность обработать специальной пропиткой.

1. Подготовка и измерение откосов. С помощью рулетки выполняется замер длины и ширины откосов для того, чтобы обрезать панели по размеру откоса.
2. Монтаж профилей. Нарезаются начальные профили П-образной формы (стартовые профили) и крепятся саморезами, которые устанавливаются по краям профилей, оставляя промежуток между ними в 15 см.
3. В пластиковый профиль устанавливают боковые отрезки и верхнюю панель ПВХ. Отрезки фиксируются к стене жидкими гвоздями или монтажной пеной.
4. Области примыкания к стенам закрываются облицовочным материалом из Г-образного профиля. Окаймляющий профиль устанавливается при помощи жидких гвоздей.
5. В заключение области примыканий обрабатываются силиконовым герметиком белого цвета.

Использовать монтажную пену нужно предельно осторожно, ведь она при выходе увеличивается в объеме в 2 раза. В противном случае между слоистыми листами и стеной образуются большие просветы, и всю работу придется переделывать. Откосы на балконах и лоджиях из сэндвичных плит выполняются аналогично откосам металлопластиковых окон в квартире

Откосы на балконах и лоджиях из сэндвичных плит выполняются аналогично откосам металлопластиковых окон в квартире.

Монтаж кровельных сэндвич панелей – инструкция ↑

Эти конструкции для кровли очень прочны. Несущая способность кровельных сэндвич панелей достаточно высока: они в состоянии с легкостью противостоять снеговой нагрузке до 150 кг/м2 и ветровой – до 48 кгс/м2. Эти характеристики обеспечивают ребрам жесткости защитного металлического слоя более высокие показатели, нежели у стеновых. Помимо прочего они выполняют роль своеобразных водостоков, которые помогают отводить талую воду и осадки с крыши. Отличная теплоизоляция позволяет использовать кровельные «сэндвичи» при строительстве зданий во всех климатических поясах.

К монтажным работам нельзя приступать, не ознакомившись предварительно с соответствующей документацией, в которой должна содержаться максимально полная информация о типе, размерах плит, виде профиля и т. д. Там же должны быть отмечены места примыканий, количество, тип и расположение соединительных элементов, узлы крепления сэндвич панелей, требуемое количество материалов гидро- и теплоизоляции.

Каким должен быть скат крыши

Уклон – не меньше, чем 1 : 10 (7⁰).

В случае минимально допустимого уклона ската эти конструкции не должны иметь поперечных стыков. В обязательном порядке должна проводиться герметизация внутреннего замка любым нетвердеющим герметиком, например, силиконовым. Уменьшение шага прогонов может увеличить несущую способность кровли. Если уклон больше 15⁰, то в районе свеса на стыке торцов устанавливают дополнительные упоры, чтобы предотвратить их сползание вниз.

Желательно применять плиты длиной менее 10 метров, тогда, с одной стороны, во время подъема практически нивелируется риск их повреждения, с другой – уменьшается вероятность возникновения деформаций при значительных перепадах температуры. Шаг прогонов не рекомендуется принимать большим двух метров.

Подъем

Обшивку подымают с помощью грузоподъемников, используя либо механический захват, либо вакуумные присоски. Второй вариант подходит практически при любом способе монтажа.

Монтажная резка

Все плиты, как правило, бывают покрыты специальной предохранительной пленкой. Перед монтажными работами ее снимают внутренней обкладки (там она голубого цвета).

Саму резку непосредственно проводят на специальных стойках, имеющих мягкое покрытие (войлок, пенопласт). Учитывая чувствительность покрытия к повышенной температуре, при резке используют пилы с мелкозубчатым полотном. Что же касается жестяных работ, то для них больше подойдут ручные ножницы. После каждой операции по резке или сверлению поверхность обшивки и замки бережно очищают от образовавшейся металлической стружки.

Крепление кровельных сэндвич панелей

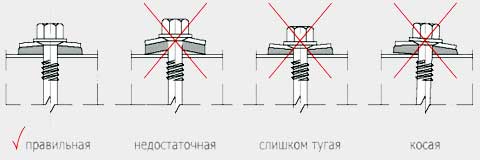

Их крепят к опорной конструкции, выполненной из бетона, металла, древесины и так далее. Монтаж сэндвич панелей на стальные конструкции выполняют, используя специальные оцинкованные саморезы кровельные из углеродистой стали. Обычные их размеры:

в длину – 12.5 мм, диаметры резьбы – 6.3 мм под головкой шестигранной формы, к низу сверловидного наконечника –5,5 мм.

Таким образом практически естественным образом отпадает необходимость в предварительном просверливании отверстий в плите. Они дополнительно укомплектовываются специальными (19-мм в длину) шайбами с прокладкой EPDM. Саморезы вворачивают шуруповертом, и благодаря конструкции обеспечивается не только надежный крепеж, но и идеальная герметизация.

Требуемое количество шурупов рассчитывается, исходя из таких данных, как

тип объекта; расположение плит ветровая нагрузка.

Монтаж кровельных сэндвич-панелей: последовательность действий

Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.

Тщательное соблюдение технологии является обязательным при выполнении монтажаФОТО: rusolymp.ru

Подъём панелей и укладка в проектное положение

Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.

Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата

Для подъёма сэндвич-панелей используется специальное оборудованиеФОТО: static.tildacdn.com

Поперечный стык

Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.

Поперечная стыковка элементовФОТО: mpcomm.ru

Продольный стык

Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.

Стык требует тщательной герметизацииФОТО: pmstroi.ru

Крепление

Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.

Все элементы следует надёжно зафиксироватьФОТО: sandwich-panel.by

Монтаж фасонных элементов

С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.

Доборы обеспечат достаточный уровень герметичностиФОТО: rsp.spb.ru

Захваты для монтажа сендвич панелей

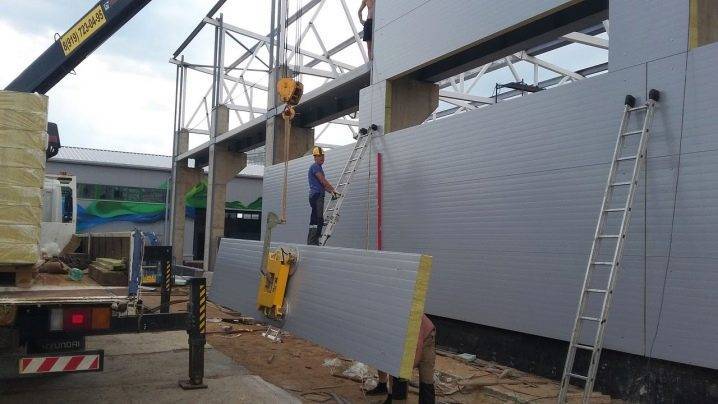

Для удобного захвата и монтажа больших панелей применяют механические (винтовой механизм) и вакуумные захваты.

Механические захваты позволяют поднять панель как в горизонтальном положении (для этого применяют захват-стубцину с винтовым механизмом), так и в вертикальном (механич. захват «Майна — Вира»).

Механическое крепление панелей занимает определенное время.

Если использовать вакуумный захват времени уходит значительно меньше, так как панель в таком случае крепиться быстрее. Однако существенным моментом является более высокая цена вакуумного захвата для сендвич панелей.

Данное оборудование, захваты как механические или вакуумные, можно взять на прокат на период стройки.

Готовые панели (более массивные и большие по размеру) поднимаются при помощи крана или лебедки. Сборные варианты проще в монтаже и их легче поднять на необходимую высоту.

Коротко о главном

1. Стеновые панели отличаются по функциям (стеновые, кровельные), по виду утеплителя, и типу обшивки.
2. Монтаж сэндвич-панелей с разным наполнителем проводится по-разному. Например, минеральная вата весит в 2 раза больше, чем стекловолокно.
3. Прежде чем начинать установку панелей, необходимо осмотреть их на наличие коррозии, повреждений, нарушений в области замков.
4. Панели устанавливаются горизонтальным, либо вертикальным способом. Первый вариант подходит для высоких зданий с расстоянием между колоннами до 6 метров. Второй для невысоких строений, высотой 3-6 м.
5. Кровля монтируется внахлёст или встык, если скат крыши не превышает 12 м.
6. Сэндвич панели режут с помощью строительного уровня и дисковых, ленточных пил.
7. Неправильная установка приводит к преждевременному износу здания, потере влагостойкости и теплоизоляции.

Что такое откосы из сэндвич-панелей

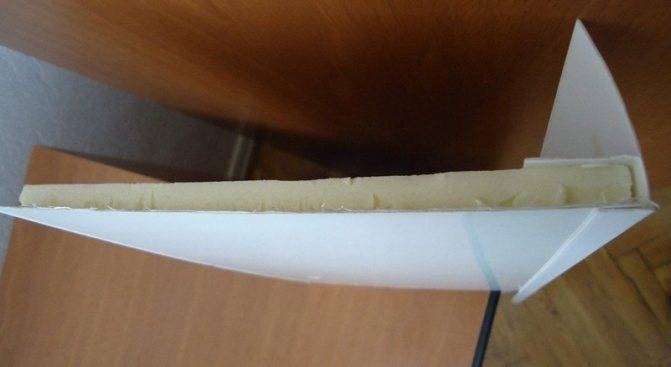

Панель представляет собой строительный трехслойный материал, состоящий из двух жестких листов и слоя утеплителя между ними. Напоминает по своему строению бутерброд.

Жесткая полоса может состоять из:

• металла;
• ПВХ;
• ДВП;
• магнезитовой плиты.

Для сцепки всех слоев применяют одно- и двухкомпонентный клеевой состав.

Устройство

Сэндвич — это трехслойная конструкция, которая состоит из двух внешних слоев с утеплителем внутри. Два внешних слоя изготавливаются из одинакового материала. Внутренний утеплитель может состоять из: пенополистирола (ППС), пенополиуретана (ППУ) и минеральной ваты.

Листовые внешние пластинки, предназначенные для отделки оконных проемов, обладают красивой, ровной и зеркальной поверхностью. Они представляют как бы одно целое с пластиковыми окнами.

В настоящее время производится несколько типов листовых материалов:

• сплошные жесткие листы ПВХ;
• свободновспененные;
• интегральные вспененные;
• сотовые панели из твердого ПВХ.

В настоящее время при отделке большой популярностью пользуются двухслойные: к листу пластика присоединяется в качестве теплоизолятора пенополистирол.

Технические характеристики

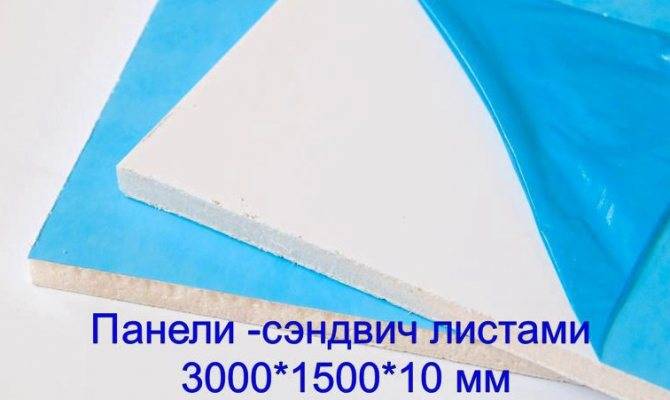

Выпускаются изделия в основном в белом цвете. Толщина листов составляет 0,8—1,5 мм, толщина панели — 9—10 мм. Размеры готового полотна — 1500 х 3000 мм или 2000 х 3000 мм.

Интегральные листы выпускаются толщиной от 8 до 30 мм. Максимальный размер готового полотна может достигать 4000 мм.

Преимущества использования

Преимуществ у такой технологии установки откосов из сэндвич-панелей очень много. Дополнительным плюсом является то, что устройство откосов производится за один выезд: сразу с установкой окна.

Основные плюсы:

• защищают от холода;
• легки в уходе;
• ремонтопригодны;
• увеличивают срок эксплуатации окна;
• устойчивы к ультрафиолетовому излучению;
• экономят рабочее время и транспортные затраты.

Для примыкания к окну используют пластиковые стартовые профили, что позволяет улучшить внешний вид соединения и облегчает установку.

Недостатки

Основным неудобством применения такого материала являются размеры полотна, доставляющие хлопоты при транспортировке и нарезке.

Хотя имеются и более серьезные недостатки:

• при монтаже со стыками нарушается герметичность;
• при устройстве из двух частей уменьшается тепло- и пароизоляция;
• капризная глянцевая поверхность;
• небольшой выбор оттенков белого цвета;
• при окрашивании стоимость увеличивается.

Чтобы избежать лишних хлопот при перевозке, у производителя можно заказать листы определенного размера.

Особенности модульных и других стеновых конструкций

Сэндвич-панель – это стройматериал, с трехслойной конструкцией. Внешняя отделка несет защитную функцию, а внутренняя – теплозащитную.

В роли наполнителя производители используют разнообразные материалы:

1. Пенополиуретановый утеплитель – наиболее распространенный материал для СП. Он не горюч и не поддается гниению.
2. Пенополистирол — это бюджетный изолятор, хорошо держит тепло, но при этом не является огнестойким.
3. Стекловолокно, обладает повышенной огнестойкостью, такие СП устанавливают при создании систем пожарозащиты.
4. Минвата, наиболее оптимальнейший наполнитель, он не только обладает невысокой ценой, высокими тепло-шумозащитными свойствами, но и 100% огнестойкостью.

Сэндвич-панели также группируются по внешнему покрытию: пластик, дерево и металл. Первые два СП намного дешевле металлической защиты, зато последний более прочный и обладает большим сроком эксплуатации.

Виды

Железобетонную конструкцию принято делить на следующие типы: монолитный, сборный, сборно-монолитный. Первый тип является очень редким вариантом. Его сооружают в случае строительства уникальных построек с определенными технологическими требованиями. Второй тип актуален для строительства зданий малой этажности. Стоит отметить тот факт, что железобетонный каркас для сэндвич панелей, как на следующем фото, специалисты считают наиболее надежным. Его принято обустраивать даже в особых зонах с высокой сейсмической активностью. Но это его качество обуславливает довольно высокую стоимость данного варианта. Здания, обладающие железобетонным каркасом, называются монолитными. Однако строители с опытом утверждают, что использовать сэндвич панели при данных условиях не очень практично. Хотя справедливости ради добавим, что такая мысль актуальна лишь при частном строительстве. В наши дни обустроить подобную конструкцию можно уже за относительно непродолжительный срок. Если вы не уверенны в собственных силах, но хотите соорудить именно такую конструкцию, обратитесь за советом к профессионалам; Металлический каркас актуален для возведения домов большой этажности, как показано на видео. Хотя стоит отметить, что в последние годы наметилась тенденция активно использовать такую конструкцию и для постройки личных коттеджей, гаражей и ангаров. Например, металлический каркас гаража из сэндвич панелей обеспечит сооружений очень долгий срок службы. Можно встретить и такой вариант, как металло-деревянный каркас: металлическая труба помещена в оболочку из древесины. Характерной особенностью изделий подобного рода выступает легкий вес. Благодаря нему и применению сэндвич панелей можно ограничиться неглубоким основанием. Но есть у каркаса из металла и свои минусы. К ним относится низкий показатель огнестойкости. Конечно, железо не горит. Но это прекрасный проводник тепла, который обеспечивает мгновенное распространение огня и жара по площади сооружения. Помимо этого, в процессе нагрева железо может попросту расплавиться. А при повышенной влажности сталь может подвергнуться коррозийным процессам, что в скором времени ослабит прочностные свойства дома. Хотя подобного недостатка не лишен и железобетонный вариант. В наши дни каркасы из металла связывают с быстровозводимыми сооружениями, поэтому во время выбора такого основания нужно сразу же подумать, где закупить сэндвич панели и иные актуальные материалы; Каркас из дерева довольно редко применяется при возведении современных зданий. Но он весьма подходит в случае частного строительства. Крепление сэндвич панелей к каркасу из древесины осуществляется в довольно короткие сроки. Дело в том, что дерево считается отличным строительным материалом с прекрасными эксплуатационными характеристиками. Оно обладает отличными огнеупорными качествами и низкой теплопроводностью

Также важно отметить и то, что подобные изделия для сэндвич панелей возводятся в довольно короткие сроки и без значительных материальных трат

Подведем итоги

Сегодня наиболее часто встречаемыми вариантами каркаса для плит по типу сэндвич являются конструкции из металла, дерева и железобетонна.

Каждый из них обладает характерными особенностями, которые требуется учесть при монтаже облицовки. А видео в этой статье расскажет об особенностях монтажа изделий на заранее сооруженный каркас для сэндвич панелей.

Особенности монтажа

Бригада профессионалов может построить каркас здания 70-100 м² из сэндвич-панелей за 5-7 дней. Обязательными условиями считаются наличие подробного проекта и предварительная подготовка плит. Благодаря высоким темпам сокращаются расходы на зарплату.

Из-за небольшой нагрузки проектировщики часто выбирают недорогой свайно-винтовой фундамент. Такие связки быстро устанавливаются и отстаиваются. Возможно возведение каркаса без выжидания технологической паузы.

Следует учитывать, из чего состоят сэндвич-панели. В плитах невозможно бурить штробы. Поэтому трубы и проводка прокладываются снаружи. Тем не менее, некоторые коммуникации можно спрятать под фальшполом или стяжкой.

Перед началом строительства составляется подробный проект. Порядок формирования каркаса рассчитывается с точностью до сантиметра. Поэтому практически невозможна модернизация, если требуется внести изменения на этапе завершения стройки.

Монтаж сложно выполнить неподготовленному человеку. В зависимости от расположения панельных зон используются анкера, шпильки, болты, саморезы. Некоторые участки обрабатываются монтажной пеной.

Если нарушена последовательность монтажа, возможны быстрое разрушение, постоянное выпадение конденсата, снижение теплоизоляционных характеристик.

Сэндвич-панели требуют аккуратного обращения. При неравномерной усадке стены слегка перекашиваются. Косвенным признаком проблем являются плохо закрывающиеся двери, окна.

Цветовые решения

Известно, что цветовое оформление интерьера оказывает влияние на человека, в частности, на настроение. Еще цветовые решения визуально увеличивают или уменьшают пространство. Белая сэндвич-панель придает строгости, а это скучно. Современные дизайнеры предлагают подходить к делу с фантазией. Например, в современных интерьерах допускается отдельное определенное оформление каждого окна в помещении. То, что отлично будет смотреться в детской, не подойдет для гостиной

Поэтому важно тщательно продумать отделку оконных откосов и перегородок, если таковые предусмотрены

Сэндвич-панели позволяют воплотить любые дизайнерские решения, так как в ассортименте насчитывается более 100 вариантов палитры оттенков. Для заказа доступны изделия даже различных экзотических цветов. Выбор сэндвичей осложняется тем, что характеристики светопоглощения и отражения у изделий разные

Дизайнеры советуют обращать внимание на базовые оттенки, которых у производителей достаточно, например, НЗСП предлагает покупателям 18 базовых цветов панелей

Есть и некоторые нюансы:

• если панель классическая, она будет изготовлена быстро;
• если нужна панель оригинального цвета, ее стоимость будет выше;
• для сэндвич-панели оригинального цвета сложнее подобрать фасонные элементы, скорее всего, разница будет заметна;
• цвета сэндвичей, которые представлены в таблице у производителя, могут различаться с тем, что вы получите по факту.

Если сэндвичи выбираются для дизайнерского оформления, то следует учесть воздействие тонов на настроение людей:

• холодные оттенки (голубой, синий, зеленый) успокаивают, зрительно увеличивают помещение;
• теплые оттенки (оранжевый, красный, желтый) возбуждают, зрительно увеличивают помещения, расположенные с северной стороны.

Если сэндвич-панели выбираются для офиса, нередко учитывается корпоративный цвет. Это способствует узнаваемости помещений компании, если в одном здании присутствует несколько фирм, и нет возможности повесить вывеску.

В качестве материалов покрытия используются различные вещества, которые являются подходящими для наружного или внутреннего применения. При выборе того или иного варианта нужно учитывать рекомендации производителей.
