Размеры сэндвич-панелей : виды, вес, правила монтажа

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

  • Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

  • Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
  • Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
  • Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

  • FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
  • Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

  • минеральная вата (каменная или стеклянная);
  • пенополиуретан (пенопласт или ППС);
  • пенополистирол (ППУ или PUR);
  • пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Конструкция сэндвич панелей

В зависимости от того, какой утеплитель служит в качестве наполнения, меняется сэндвич панели вес, поэтому зная характеристики материала, есть возможность для точного определения массы. При покупке сэндвич панелей застройщики делают выбор в пользу готовых конструкций, которые сразу монтируются без дополнительной сборки.

Но сборочные варианты являются более ремонтопригодными, потому что при повреждениях есть возможность для замены одного из слоев материала. И по стоимости сборная конструкция получается выгоднее.

Для покрытия сэндвич панелей и придания им дополнительной устойчивости производители пользуются:

  • пластизолом;
  • полиэстером;
  • призмой;
  • поливинилфторидом.

И в зависимости от параметрических данных и особенностей покрытия сэндвич панели применяются для:

  • ограждения,
  • покрытия стен,
  • обустройства ворот,
  • конструирования межкомнатных перегородок.

И при выборе материала надо учитывать сэндвич панели вес, который способен меняться в зависимости от типа панелей. Если выбираются трехслойные стеновые панели, которые состоят из оцинкованных стальных листов 0,5 и 0,7 мм, покрытых полимерными материалами.

Вместе с утеплителем получается значение толщины в диапазоне 5-30 сантиметров. И естественно с увеличением толщины, будет увеличиваться масса сэндвич панелей.

Чтобы зафиксировать утеплитель на внешнем слое сэндвич панели, применяются специальные клеи. А когда производится монтаж сэндвич панелей, достаточным условием является использование специальных замков.

Сэндвич панели соединяются плотно, и сквозь эту монолитную структуру не просачивается влага и холод.

Виды сэндвич-панелей

  • Угловые плиты. Данный вид панелей используется для того, чтобы придать помещению законченный вид. Они могут быть прямоугольные и закругленные, на выбор формы влияет архитектурный дизайн здания. Угловые модели хорошо предохраняют стены от промерзания и повышают уровень пожаробезопасности.
  • Стеновые сэндвич-панели. В основном служат для облицовки и утепления фасадов, возведения несущих конструкций и перегородок. При изготовлении некоторых панелей используют стальные листы, которые влияют на огнеупорность стройматериала. Профессионалы советуют применять плиты толщиною от 0,7 мм, они обладают наилучшими свойствами теплоизоляции. Стоимость сэндвич-панелей данного вида колеблется от 800 рублей до 1700, в основном такая разница в цене обусловлена сортом материала.
  • Трехслойные модели плит изготавливаются из специально обработанной оцинкованной стали, ее толщина — 0,5-0,8 мм. Некоторые панели могут покрываться полимерным составом. Такой вид считается самым современным, при этом обладает высочайшими техническими характеристиками. Трехслойные сэндвич-панели имеют небольшой вес, не требуют дополнительного укрепления несущей конструкции, их установка быстрая и достаточно простая. Обладают огромным цветовым ассортиментом и широким выбором облицовок. Использование такого материала поможет значительно снизить затраты, потраченные на строительство дома.
  • Кровельные сэндвич-панели. Благодаря их использованию кровля получается прочной, пожаробезопасной, с отличными тепло- и звукоизоляционными свойствами. Срок эксплуатации такого материала практически не ограничен, он исчисляется десятилетиями. Монтаж проводится по определенной технологии, которая позволяет укладывать листы внахлест. Такой способ предотвращает деформацию плит в летнее время. Стоимость сэндвич-панелей для кровли варьируется от 900 до 1900 рублей, в основном это объясняется разницей в толщине материала.

Возможные типы креплений

Узел крепления перегородки при вертикальном способе установки

Технология монтажа сэндвич панелей предполагает либо горизонтально-ориентированный, либо вертикальный монтаж. Сочетать два этих метода в декоративных целях недопустимо — впрочем, этот недостаток полностью нивелируется разнообразием цветовых и фактурных решений.

Если этажный уровень обладает размером величиной от трёх до шести метров, нужно производить вертикально-ориентированную установку (в некоторых случаях горизонтальная ориентация тоже подойдёт).

Как крепить облицовку в этом случае — присоединение сэндвич панелей происходит к направляющему металлическому профилю и верхней поверхности (потолку), также надо соединять элементы между собой.

Герметизирующий состав закладывается с двух сторон. Получившаяся при данных манипуляциях конструкция избавляет вас от щелей и прекрасно защищает дом от крепких морозов. Специальной техники и строительных лесов не требуется, что сокращает финансовые затраты на достаточно большую сумму.

Подъем стеновых полотен может осуществляться несколькими способами

Если размер этажа в высоту превышает шесть метров, то вертикальноориентированный монтаж осложняется тем, что работы невозможно проводить без использования крана и лесов. Помимо этого, верхние части вертикальных полотен будут наклоняться под собственным весом, что потребует их дополнительного укрепления. Всё это делает вертикальный монтаж в таком случае нецелесообразным.

Для предотвращения вышеописанных проблем, рекомендуется применять горизонтальную обшивку. Отдельные стеновые полотна при этом будут ложиться верхняя на нижнюю, а крепления осуществляться к колоннам каркаса.

На выходе получится прекрасная сплошная обшивка. Для горизонтальной установки имеется обязательное требование — горизонтальный шаг каркаса не должен быть длиннее 6 метров.

Характеристики

Как вы понимаете, говорить о характеристиках сэндвич-панелей «в общем» сложно. Слишком разные могут применяться материалы. И «обшивка», и утеплитель, и толщина всех слоев. Все это разное. И характеристики каждого из компонентов изменяются в широком диапазоне. Поэтому конкретные свойства стоит смотреть уже когда определились с производителем. А пока, чтобы можно было сориентироваться, приведем данные одного из них. Кстати, можете посмотреть таблицы в пункте про типы утеплителей. Это данные с одного из сайтов. В этом разделе приведем данные другого производителя. Заодно сможете оценить разбег значений.

Стеновые сэндвич-панели — технические характеристики одного из производителей

Если сравните две таблицы, то увидите, что в первом случае более высокое теплосопротивление имеет сэндвич с пенополистиролом. Во втором, наоборот — более «теплой» оказалась базальтовая вата. И никто при этом не врет. Просто используют они разные материалы. Вот и все.

Еще может быть интересна несущая способность. Тут ситуация примерно такая же, как с тепловым сопротивлением. Зависит от металла, наличия или отсутствия рельефа, его формы и размеров. Также свою лепту вносят утеплитель и способ соединения слоев. В общем, критериев тоже немало. Так что, значения надо узнавать по конкретному материалу. А таблицу даем только для справки, чтобы вы могли примерно оценить возможную нагрузку.

Несущая способность вполне достойная

Как видите, вполне приличная несущая способность. Это дает возможность делать из сэндвич-панелей не только стены и кровлю, но и перекрытия. Неплохой способ ускорить стройку.

Технология монтажа сэндвич панелей видео

Сэндвич-панели: правила установки стеновых панелей

Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.

Монтаж

Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.

Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.

Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:

внахлест;

с использованием вытяжных заклепок;

согласно разработанной схеме;

с подгонкой и подрезкой фасонных элементов;

с последующей герметизацией стыков.

Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии

При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)

Основные моменты вертикальной раскладки:

#8212; рекомендуемая длина панелей – не менее 8 м;

#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;

#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;

#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;

#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);

#8212; утепление стыка выполняют монтажной пеной либо минватой;

#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;

#8212; разгрузочные ригели устанавливаются через каждые 9 метров;

#8212; с помощью отвеса проверяют точность монтажа по вертикали;

#8212; обеспечивают контроль плотности прилегания гребня в замках;

#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.

Рекомендации профессионалов

Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.

Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.

Ключевые моменты при выполнении монтажных работ

Для достижения высокого качества в ходе выполнения монтажных работ следует уделить повышенное внимание выполнению следующих требований:

— Перед началом монтажных работ следует убрать с территории стройплощадки имеющийся на ней строительный мусор, а также прочие предметы, которые не будут востребованы при монтаже. Площадь строительной площадки необходимо выровнять.

— Перед началом монтажа необходимо осмотреть используемые панели на предмет отсутствия на их поверхности повреждений и коррозии. Также, необходимо осмотреть металлический каркас, на котором будут установлены панели. Он тоже должен быть лишен указанных выше повреждений. Если для монтажа используется каркас из дерева, его необходимо обработать специальным антисептическим составом, предохраняющим древесину от гниения. Для защиты дерева от повреждений насекомых его поверхность покрывают инсектицидами.

— Проверьте размеры используемых панелей на предмет соответствия данных, приведенных в спецификации.

— Используйте доборные элементы, изготовленные тем же производителем, который является изготовителем панелей.

— В случае возникновения необходимости разрезания панелей необходимо использовать только дисковую пилу по металлу или электрический лобзик. Использование для резки сэндвич-панелей любой разновидности газопламенной аппаратуры категорически запрещается!

— Используемое оборудование следует закреплять к дополнительным подвесным конструкциям, но не к монтируемым панелям.

— С целью очистки поверхности сэндвич-панелей от различного рода загрязнений не следует использовать щелочи, кислоты, а также абразивные вещества.

— Запрещается снимать защитную пленку с поверхности материала как при очень низкой, так и при очень высокой температуре окружающей среды. На поверхность пленки не должны попадать прямые солнечные лучи. Пленка не должна быть подвержена воздействию растворителей. Защитную пленку с поверхности сэндвич-панелей разрешается снять только по истечении 10 дней с момента завершения монтажных работ.

— Запрещается размещать на поверхности панели какие-либо посторонние предметы, так как они могут повредить антикоррозийное защитное покрытие на основе полимеров.

— Запрещается перемещение людей и передвижение прочих объектов по поверхности сэндвич-панелей.

Подготовительные работы перед монтажом стеновых полотен

Защитная пленка удаляется только перед установкой облицовки

  • Подготовка материала начинается с того, что происходит удаление защитное пленки с поверхности полотна.
  • Чтобы сохранить антикоррозионное покрытие в целости и сохранности, рекомендуется класть материал только на деревянные или пенопластовые прокладки.
  • Следует осмотреть замковые части облицовки — утеплитель ни в коем случае не должен выступать. Если он всё-таки выступает, нужно устранить недостаток с помощью деревянного скребка.
  • Защитная плёнка на замковых поверхностях удаляется непосредственно перед началом работ — не нужно делать этого заранее. Защитную плёнку следует убрать и с таких мест, как поверхность прилегания к каркасу и крепежи.
  • Материал размещается на стройплощадке так, чтобы быстро и без проблем получить доступ к облицовке, сразу же по мере необходимости.
  • Возможно, некоторые сэндвич панели придётся резать — об этом моменте мы уже рассказывали выше.

Что такое сэндвич-панели

Сэндвич-панели — модульный строительный материал, предназначенный для обшивки зданий и сооружений, которые строятся по каркасной технологии. Состоят из трех слоев: двух листов жесткого материала и утеплителя между ними. Использование этого материала в разы ускоряет отделку и возведение зданий, так как сразу монтируется и наружная обшивка, и утеплитель, и внутренняя обшивка. А еще, размеры сэндвич-панелей позволяют перекрыть кровлю довольно большого дома без горизонтальных швов — максимальная длина сэндвич-панели может быть 12 метров. Более чем достаточно для двускатной кровли. Вопрос только в транспортировке, но это другая история.

Так выглядит дом из сэндвич-панелей

Итак, конструкция трехслойная. Слои склеиваются и одновременно прессуются. Есть два способа прессования — холодное и горячее. В любом случае держатся слои надежно. Оторвать друг от друга без применения механизмов не получается.

Сэндвич-панель — это строительный материал для обшивки каркасов. Состоит из двух листов жесткого материала, между которыми находится слой утеплителя

По назначению есть сэндвич-панели стеновые и кровельные. Отличаются обычно внешне, толщиной используемых материалов и типом профиля. Есть гладкие плиты, есть с разными типами профилей. Кровельные есть с рифлением по типу профлиста, а есть очень похожие на металлочерепицу.

Есть еще варианты специального назначения. Например, для гаражных ворот. Обычно это стальные листы, но с покрытием пуралом или каким-то другим стойким к повреждениям полимером. Отличаются они формой замка. Такие ворота обычно делают подъемными, так что замки имеют иную форму. И продольные края не открытые, а закрытые тем же стальным листом, который изгибают, формируя плавный скос.

Как выглядит сэндвич-панель зависит от материалов и способа его покраски

Стеновые сэндвич-панели могут быть гладкими и с рифлением. Оно есть традиционное (волна, трапеция, мелкое рифление), а есть более декоративное — под камень, кирпичную кладку и даже дерево.

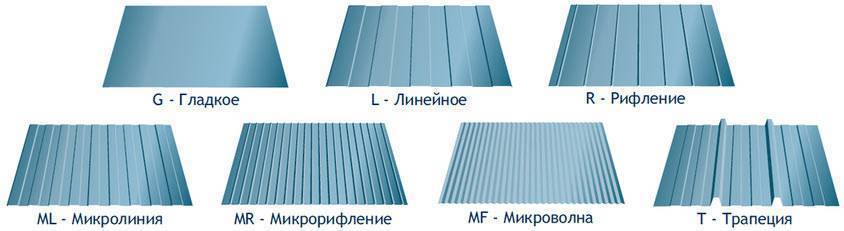

Виды рифленого листа

Cтеновые сэндвич-панели компании «Хэдда»

В общем, внешний вид сэндвич-панелей может быть различным.

Порядок выполнения монтажных работ

Последовательность выполнения монтажных работ полностью зависит от вида конструкции, является она вертикальной или горизонтальной. В случае вертикальной конструкции, монтаж начинают со стороны угла, от той панели, которая будет первой со стороны стыка. Если конструкция горизонтальная, монтаж необходимо начинать с цокольного ряда, после его завершения нужно переходить к следующему ряду. Комбинировать последовательность, регламентируемую этими методами, комбинировать нельзя, так как можно столкнуться с ситуацией, при которой возникнет отклонение в размерах. Монтаж вертикального или горизонтального ряда заканчивается, при необходимости, доборной панелью. Размеры этой панели подгоняют по месту в ходе разрезания.

Чтобы исключить прямой контакт панели с конструктивными элементами опор, применяют уплотнитель. В качестве уплотнителя используют минеральную вату, монтажную пену, силиконовый герметик или полимерную ленту. Технологический шов при длине панелей менее 4 метров должен иметь длину 1,5 см, для панелей большего размера величина этого показателя должна быть менее 1 см.

При выполнении вертикального монтажа замковые части конструкции необходимо стыковать более плотно.

Панели должны иметь непосредственный контакт с поверхностью утеплителя. С этой целью их прижимают к поверхности утеплителя, используя умеренную силу зажима, дабы избежать их повреждений. Горизонтальный монтаж более прост в исполнении, при его реализации замковые части без проблем стыкуются друг с другом в результате собственного веса. Для герметизации соединений применяют силиконовый герметик, обеспечивая условия отсутствия вероятности вступления герметика с покрытием панели в химическую реакцию.

Для защиты примыканий от воздействий внешнего характера используют доборные элементы в качестве деталей, укрывающих щели. Эти фасонные детали крепят в необходимых местах, обрабатывая их внутреннюю поверхность герметиком. С целью надежного закрепления доборных элементов применяют саморезы и заклепки, устанавливаемые с шагом 300 мм. Заводскую пленку с поверхности доборных элементов снимают до начала выполнения монтажных работ.

Монтаж панелей с разным наполнителем

Прежде чем приобретать те или иные материалы, нужно заранее ознакомиться с тем, как крепить сэндвич панели с минватой, стекловолокном или пенополиуретаном. Например, минвата в 2 раза тяжелее, чем стекловолокно или пенополистирол.

Минеральная вата

Легко монтируется. Изделия не усаживаются, панели сохранят изначальные размеры весь срок эксплуатации. Обшивка устойчива к коррозии.

Во время сборки следует уделить внимание герметичности замков и швов, иначе попадающая влага спровоцирует рост грибков внутри наполнителя. С течением времени минвата все равно будет терять теплоизоляционные свойства

Монтировать панели можно только при отсутствии осадков. Монтаж происходит в респираторах

С течением времени минвата все равно будет терять теплоизоляционные свойства. Монтировать панели можно только при отсутствии осадков. Монтаж происходит в респираторах.

Панели с минеральной ватой намного тяжелее, чем панели с пенополистиролом что сказывается на каркасе и фундаменте здания.

Стекловолокно

Материал мало весит, что облегчает процесс монтажа и снижает нагрузку на фундамент. Материал экологичен, поэтому при его установке можно работать без респираторов.

Стекловолокно сильно впитывает влагу, поэтому во время установки нужно тщательно закрывать все швы герметиком.


Сэндвич-панель из стекловолокнаИсточник alicdn.com

Пенополиуретан

Материал не деформируется даже под воздействием температур, влаги, механических повреждений. Лёгок, поэтому монтаж также проходит проще.

Сэндвич-панель с пенополиуретаном долговечна и не подвергается коррозии. Материал отлично сцепляется с бетоном, металлом, стеклом и кирпичом.

Однако такой утеплитель дорого стоит и легко воспламеняется.

Пенополистирол

Легче чем минвата в 2 раза. Даже при долгом контакте с водой, резкой смене погоды не теряет своих свойств, не подвергается коррозии.

После установки будет служить ещё много лет. Иногда утеплитель повреждают грызуны, портит солнце, но это при условии повреждённых участков на обшивке.

Варианты стыковок

Существует несколько вариантов стыковки сэндвич-панелей между собой:

Замковый открытый тип соединения. Это наиболее распространённый вариант, поскольку отличается лёгкостью и эффективностью. Он заключается в том, что с одного конца первой плиты внешний слой обшивки вставляется в паз, предусмотренный в наполнителе второй плиты. Герметичность и гидроизоляция здесь не страдают, потому что обшивка первой плиты плотно входит в пространство между утеплителем и металлическим покрытием второй плиты. Размер паза выполнен с учётом расширения металла под воздействием высоких температур.

Замковый закрытый тип. Его отличительная особенность – ступенчатая конструкция. Здесь больше свободного пространства по сравнению с первым вариантом, что способствует отводу влажного воздуха и снижает тепловые потери.

Термозамок. Этот вариант обладает наиболее сложной конфигурацией из всех представленных. Это разновидность классического метода, но при дополнительных особенностях. Так, с одной стороны панели есть продольный выступ, а с другой – паз. Соединение осуществляется по принципу «паз-шип», что обеспечивает максимальную прочность: элементы скреплены надёжно и не разъединяются даже под воздействием больших нагрузок. Этот метод применим при возведении зданий в регионах с неблагоприятными климатическими условиями и большими ветровыми нагрузками. Термозамок называют энергосберегающим методом крепления, потому что он не допускает выход тепла из здания.

Эти методы применяются для крепления стеновых панелей, а для кровельных есть свои варианты:

Металлическое покрытие первой плиты накрывает обшивку второй плиты. Стык закрыт полностью, внешняя влага не проходит, однако это не отменяет завершающую обработку герметика.
Металлическая обшивка, выполненная в форме волны, перекрывает обшивку соседней плиты, выполненной в той же форме.

Итак, возведение сэндвич-панелей – это довольно простая процедура, поэтому она широко применяется в строительстве промышленных и жилых зданий. Однако и здесь есть свои правила и тонкости, которые нужно знать, чтобы обеспечить длительный эксплуатационный ресурс конструкции.
