Секционные ворота своими руками - инструкция по монтажу!

Перечень необходимых инструментов

Для установки ворот секционного типа требуются не только умения с навыками, но и строительные инструменты. Монтажные работы проводятся при помощи специальных инструментов, к которым относят:

Строительный уровень. Незаменимая вещь, особенно если ворота устанавливаются в большой проем, ширина которого больше шести метров. Специалисты советуют пользоваться изделиями лазерного типа, так как они исключают любую погрешность.
Электрическая дрель. Ею пользуются, чтобы прикреплять отдельные элементы к дверному проему.
Перфоратор. Инструмент часто сравнивают с дрелью, так как он тоже позволяет просверливать отверстия. Однако перфоратор отличается от электродрели своей мощностью, которая позволяет ему работать с плотными бетонными поверхностями.
Рулетка. Этот измерительный инструмент обязательно используется при проведении расчета размеров. Для выполнения работ пользуются обычными или улучшенными лазерными рулетками.
Болгарка. Иногда габариты ворот не соответствуют дверному проему и приходится самостоятельно подгонять размеры. Для этого часто применяют болгарку, которая без проблем разрезает металлические изделия любой плотности.
Сверла. При использовании электродрели обязательно понадобятся сверла, с помощью которых просверливаются отверстия в металлических изделиях. Для работы с железными конструкциями пользуются сверлами по металлу.

Виды подъемных ворот по типу открывания

Разберем основные нюансы функционирования каждого из типов.

Поворотные

Подъемно-поворотная конструкция относится к простым механизмам. Цельная створка будет подниматься за счет работы привода (рычажно-шарнирного или системы противовесов).

Основные элементы:

направляющие (закреплены на потолке);
створка;
коробка;
рама из стали;
двигатель.

При открытии створка поднимается практически под прямым углом, после чего сдвигается на потолок.

Плюсы изделия:

Встроенная система блокировки дверей, которая повышает надежность и взломоустойчивость конструкции.
Возможность теплоизоляции.
Прочная цельная створка.
Легкость открытия, закрытия помещения.
Монтаж проще, в сравнении с другими моделями.

Среди минусов:

Большой вес полотна требует установки усиленной рамы, чтобы та смогла выдерживать такую нагрузку.
Не подлежит частичному ремонту. Поврежденную створку меняют целиком.
Уменьшается высота потолка в гараже на 20‒25 см.

Складные (секционные)

Полотно собрано из нескольких панелей, соединенных между собой шарнирными петлями. Стандартная ширина секции ‒ от 40 до 60 см.

Открываться створка будет просто, двигаясь по направляющим профилям под потолок. За смещение отвечает механизм с пружинами растяжения.

Среди плюсов подъемно-складных ворот:

Они подлежат частичному ремонту. Поврежденная секция заменяется без демонтажа всей конструкции.
Экономия пространства внутри, снаружи гаража.
Подходит к установке в проемы разных размеров.
Дополнительный элемент теплоизоляции помещения.
Аккуратный вид.

Минусы:

Мастера отмечают, что секционные створки не подходят для слишком частого использования, поскольку подшипники с роликами быстро изнашиваются.
Степень защиты от взлома ‒ средняя, ближе к слабой. Готовые ворота обойдутся дорого. Сделать их самому довольно сложно.

Рулонные

Дверь состоит из множества тонких планок (ламелей). Материал ‒ алюминий.

Под потолком крепится барабан, по бокам проема фиксируются направляющие профили. Планки соединены с барабаном специальным тросом. Когда барабан крутят, то полотно начинает складываться в рулон и наматываться на барабан.

Контролировать работу ворот можно вручную или подключить автоматику и делать это удаленно пультом или телефоном.

Рулонная створка компактна, весит мало, но хозяева отмечают низкую устойчивость ко взлому, механическим повреждениям, небольшой срок службы.

Подъемные ворота: плюсы и минусы

Ворота гаражные подъемные своими руками создать не очень просто, но реально. Такие конструкции у автовладельцев очень популярны, так как они имеют немало преимуществ, если сравнивать их с другими разновидностями ворот, используемых для гаражей. Но и в этом случае не обошлось без недостатков.

Преимуществ у подъемных устройств больше, в этом можно убедиться. В списке плюсов:

Существенная экономия полезного пространства. Для открывания гаража используется свободное место под потолком, которому вообще трудно найти какое-либо применение.
Цельное полотно ворот, оно гарантирует максимальную защищенность средства передвижения от сухопутных «джентльменов удачи».
Вариативность — возможность добавления оборудования, предназначенного для автоматического открывания гаражных ворот.
Универсальность: подъемные модели можно использовать в любых гаражах: как в одинарных, так и в более просторных.
Возможность достаточно простого утепления, применения любых отделочных материалов.
Беспроблемный доступ в гараж при любой погоде.
Стильность, современный вид.

Главным достоинством этих моделей все же считают экономию пространства, но несколько минусов у гаражных подъемных ворот все же есть. Прежде чем принять решение в их пользу, о недостатках конструкций лучше узнать. В перечень входит:

относительная сложность монтажа, который возможен только в идеальные прямоугольные проемы;
полотно, из-за его цельности оно не подлежит ремонту в случае порчи;
механизм, который должен быть точно рассчитан на нагрузку;
уменьшение высоты проема при открытии ворот.

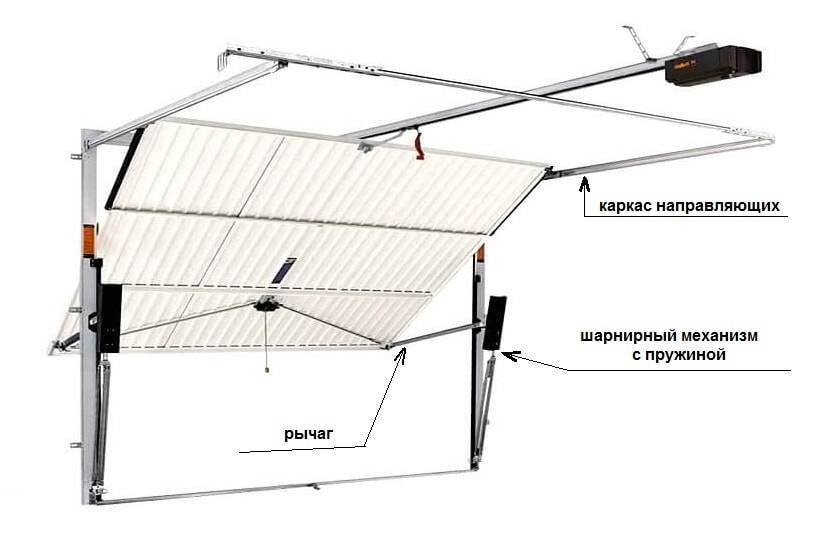

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

С помощью пружин,
С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Ремонт подъемно-секционных ворот

В процессе эксплуатации воротных систем могут наблюдаться повреждения и неисправности в работе. Причины могут быть разные: некорректная сборка конструкции, нарушение технологии монтажа, выход из строя элементов и другие поломки. Это доставляет не только массу неудобств, но и ведет к некоторым финансовым расходам.

Рассмотрим наиболее часто встречающиеся неисправности и способы их устранения.

Обрыв (повреждение) троса – может происходить вследствие интенсивного использования, некорректной установки, повреждения троса вследствие намотки на испорченный барабан, на котором имеются сколы. Необходимо выявить причину повреждения, заменить трос, осуществить балансировку торсионного вала, настроить автоматику.

Ослабление торсионной пружины – наблюдается в случае длительной эксплуатации, воздействия агрессивной среды, несвоевременного техобслуживания, неисправности муфты соединения вала. Устраняется путем ремонта муфты, замены и балансировки торсионной пружины.

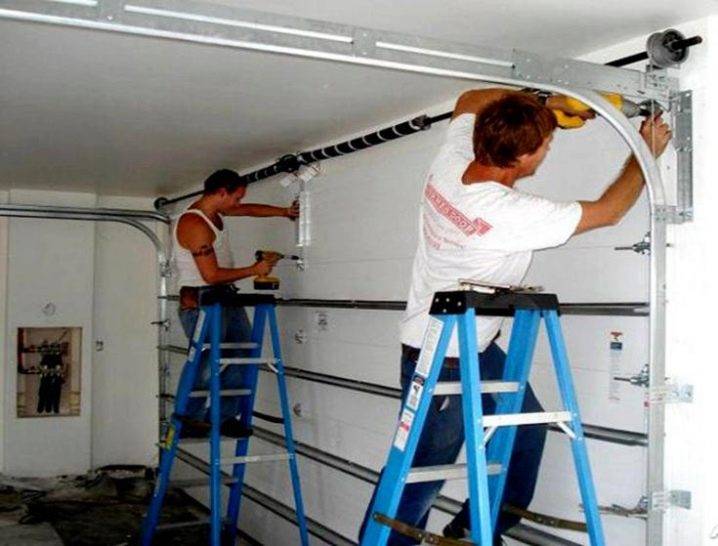

Установка торсионного механизма и направляющих

На начальном этапе монтажных работ должны установиться направляющие с торсионным механизмом.

Монтаж вертикальных направляющих

Крепление начинается с монтажа и последующей подрезки вставок для уплотнения конструкции. Специалисты советуют пользоваться вставками, которые продавались вместе с воротами, так как их не придется подрезать.

Когда уплотнительные материалы будут установлены, занимаются прикреплением нащельника с опорными стойками. При установке направляющих следят за тем, как расположен профиль. Его перекос по вертикали не должен превышать 1-2 миллиметра.

Монтаж горизонтальных направляющих

При выполнении монтажа придерживаются такой последовательности действий:

Прикрепление направляющих горизонтального типа к стойкам опор.
Соединение профилей к поверхности потолка при помощи подвеса.
Передний профиль удаляют от проема на 850 миллиметров, а задний — на 400 миллиметров.
Элементы, выступающие за пределы конструкции, осторожно подрезаются болгаркой.

Монтаж торсионного механизма

Монтажные работы должны выполняться с соблюдением инструкции, состоящей из нескольких этапов:

Монтаж механизма в опорные кронштейны.
Прикрепление к валу подшипников, состоящих из двух пружин.
Просверливание в барабане отверстия, в которое будет пропускаться трос.
Установка барабана на вал и фиксация троса при помощи крепежных болтов.
Регулировка интенсивности натяжения установленного троса.

Как установить секционные ворота своими руками

Схема очень простая:

В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов

Если размеры последних окажутся немного больше, нужно расширить проем.
Собрать рамочную конструкцию.
Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением

Возможно, понадобится регулировка наклона рамы.
С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
Работа по сборке механизма по уравновешиванию полотна.
Установка ручек внизу панели для комфортного использования ворот.
Для защиты нужно закрыть механизм специальными кожухами.
Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Инструкция по изготовлению

Изготовление ворот нужно начинать с выбора материала.

Схема автоматики для распашных ворот

Этап 1. Выбор материала

В данном случае все зависит исключительно от предпочтений и финансовых возможностей владельца участка. Для воротного полотна можно использовать:

профнастил;
поликарбонат;
железный штакетник;
стальной лист;
дерево;
ковку.

Этап 2. Размер

После выбора материала нужно определиться с размерами конструкции. Именно от размера зависят вес ворот и расстояние, которое потребуется для сдвигания створок.

Этап 3. Опорные столбы

Для изготовления опорных столбов может быть использован один из следующих материалов:

профилированная труба;
бетонный раствор;
брус из дуба;
швеллер;
кирпич.

При установке столбы должны уходить в землю минимум на метр, иначе зимой они сместятся по вертикальной оси, вследствие чего деформируется вся конструкция.

При установке опоры необходимо:

вырыть яму глубиной 1,2 метра;
уложить на дно «подушку» из щебня толщиной 20 см и тщательно ее утрамбовать;
установить столб и залить его бетонным раствором, замешанным из цемента «трехсотой» марки.

Этап 4. Фундамент

Фундамент – это основание ворот, выполняющее сразу две функции. Во-первых, оно будет выдерживать вес конструкции, притом немалый. Во-вторых, в него устанавливается швеллер для движения роликов.

Распашные наружу ворота — схема закладных элементов

Ниже приведена технология закладки фундамента.

Шаг 1. Вырывается П-образная траншея размером 45х100 см и глубиной 115-120 см, после чего засыпается щебневая «подушка» аналогичной толщины.

Шаг 2. Изготавливается швеллер для движения роликов (или «банкетка», как его еще называют). Для этого потребуется стальная арматура ø12 см и собственно швеллер шириной в 20 см. Из арматуры нарезаются метровые «шпаги» и привариваются к полочкам швеллера.

Шаг 3. «Банкетка» устанавливается и заливается бетоном.

1. По окончании заливки бетон необходимо отстаивать минимум неделю.

2. В течение этого времени его необходимо ежедневно поливать, чтобы не появились трещины.

3. Верхняя часть «банкетки» устанавливается на одном уровне с дорогой.

Этап 5. Несущая рама

Для изготовления несущей рамы лучше использовать профилированную стальную трубу. Процедура изготовления проходит в несколько этапов.

Шаг 1. Профиль разрезается на куски необходимой длины.

Шаг 2. Трубы очищаются от ржавчины.

Шаг 3. Поверхность профиля обрабатывается растворителем, после чего наносится антикоррозийная грунтовка.

Шаг 4. Сваривается рама.

Шаг 5. Зачищаются сварочные швы, после чего вся конструкция еще раз грунтуется.

Несколько полезных советов.

В качестве ребер жесткости можно использовать трубу сечением 3х4 см.
Внешний контур изготавливается из профилированной трубы 4х6 см.
Все комплектующие каркаса и направляющей следует собирать только в шахматном порядке. В противном случае при повышении температуры ворота обязательно «поведет».

Этап 6. Зашивка, окрашивание

Краска наносится после того, как грунтовка полностью высохнет. Рекомендуется использовать алкидную эмаль, притом наносить ее минимум в два слоя – так ворота будут выглядеть «богато». Между нанесением первого и второго слоев делают паузу, чтобы краска высохла.

Материал фиксируется на ребрах жесткости заклепками либо саморезами.

Распашные ворота

Монтаж направляющих на проём

При установке направляющих важно соблюсти вертикаль и горизонталь

Монтаж подъёмных ворот начинают со сборки и установки направляющих, которые крепят с внутренней стороны проема

Важно соблюсти вертикаль и горизонталь, так как любое отклонение от них станет препятствием для свободного движения секций при открывании и закрывании ворот. Во время монтажа желательно использовать лазерный уровень

Этапы работ:

От уровня пола по направлению вверх отмеряют 100 см и ставят отметки на боковых стенках проема.
С помощью болтовых соединений собирают раму из несущих профилей.
Вставляют уплотнитель в пазы профилей.
В угловых точках, в местах перехлёста уплотнительных лент, излишки иссекают острым ножом.
Для придания раме устойчивости и соблюдения её геометрических параметров в нижней части крепят временную монтажную перемычку.
Устанавливают раму вплотную в проём.
В местах ранее сделанных отметок на высоте 100 см. фиксируют профили струбцинами.
Крепят раму к стенкам и притолоке анкерами или дюбелями, предварительно проверив соответствие положения профилей вертикали и горизонтали.
В верхних угловых точках вертикальных стоек крепят ролики.

Монтаж

После того как вы завершили изготовление всех элементов конструкции ворот, можно приступать к их установке.

Алгоритм монтажа тоже довольно простой:

Для начала необходимо установить каркасные рамы. Они прикрепляются к откосам гаражного проема с помощью длинных металлических штырей (15-20 см).
Выступающие снаружи излишки штырей обрезаем, шлифуем и маскируем краской, чтобы в дальнейшем они не мешали закрывать двери.
Теперь нужно соединить внутреннюю и наружную обрешетки посредством железных пластин-перемычек.
Остается навесить створки на петли и оценить готовую работу.

Для большего удобства эксплуатации распашные ворота можно оснастить специальным приводом, работающим от электричества – это позволит сделать их автоматическими. Схема действия такого устройства основана на использовании направляющих из профиля, приходящих в движение за счет электродвигателя.

Складные и поднимающиеся рулонные ворота также можно смонтировать самостоятельно, если есть готовые механизмы открывания-закрывания (створки, сдвижные части, планки, ролики и фиксаторы), которые продаются в строительных магазинах. От вас потребуется лишь изготовить раму и собрать конструкцию, в соответствии с прилагаемыми инструкциями, а также выполнить ее уплотнение.

Для установки откатных ворот не потребуется даже рама. Все, что нужно – сделать из профлиста и уплотнить большую створку. При желании в ней можно вырезать калитку. Монтаж же сводится к расположению деталей фурнитуры согласно инструкции.

Подъемные гаражные ворота

Подъемные ворота для гаража разделяются на несколько типов:

Секционные. Створки ворот представляют собой набор панелей, соединенных петлями. После открывания они уходят под потолок. Материалы для таких полотен могут быть самыми разными. Обычно секционные ворота выполняют из нескольких слоев, что позволяет защитить гараж от холода. Дополнительно створку можно утеплить. Обычно для этого используют легкий современный материал – пенополиуретан. Секционные ворота для гаража очень прочны и просты в эксплуатации. Однако сделать их самостоятельно, без нужных деталей и оборудования, очень сложно.
Подъемно-поворотные. Под потолок в этом случае заходит целая створка ворот. Она движется за счет работы шарнирно-рычажкового механизма. Эти ворота более прочные, чем секционные.

Цельная створка способна выдержать серьезные повреждения, поэтому она лучше защищает гараж от проникновения. Кроме того, такие ворота гораздо легче изготовить самостоятельно. Двигаются подъемно-поворотные конструкции практически бесшумно.

Составные части

Стандартный комплект ворот Alutech включает в себя:

непосредственно полотно (верхняя и нижняя сэндвич-панели из соответствующего металла);
подъемное устройство стандартной конфигурации;
специальную систему безопасности, которая используется для защиты полотна от его случайного падения даже при поломке пружины или при обрыве основного троса;

ролики необходимы для того, чтобы воротные системы не скрипели, а открывались плавно;
внутренний засов, ручку, ригельный замок, шнур для закрытия, а также полный комплект деталей для монтажа и крепления;
систему управления – цепной редуктор, блок для ручного подъема полотна, а также электроприводы различного типа (реечного или навального).

Как поставить панели

Разновидности панелей для гаражных ворот Алютех

Полотно собирается из секций, петель, роликов и крепежных деталей. Плюс ворот Алютех именно в том, что ролики изначально совмещены с петлями.

Последовательность монтажа:

Установка первой секции на пол помещения. Выведение горизонтали ее верхнего края.
Прикрепление к панели роликового блока. Соединение колесиков с направляющей сверху, а затем снизу. Фиксация деталей болтами.
Стыковка второй секции. Она ставится поверх первой и соединяется с ней петлями. Если полотно широкое ставится дополнительно две и более петли. Это укрепит конструкцию и не даст ей провиснуть.
Аналогичным способом присоединяются остальные панели. Обычно их четыре.
Проверка наличия просчетов. Если они остались, то впоследствии их можно устранить путем установки уплотнителя на полотно или несущую раму.

Монтаж секционных ворот в гараже — все тонкости установки

Секционно-подъемные ворота ставят в гаражах, хозблоках, других технических помещениях. Они удобны тем, что при открывании просто поднимаются вверх, не требуя свободного пространства перед полотном. Еще один плюс — есть утепленные модели, которые имеют такие же теплоизоляционные характеристики как кирпичная стена в полтора кирпича

И еще важное замечание — установка секционных ворот может производится самостоятельно, своими руками. Желательно — с помощником

В одни руки справиться будет тяжелее, но и это возможно. Только учтите: при самостоятельном монтаже потребуется не 4 часа, которые тратят профессиональные монтажники, а значительно больше…но за день справитесь точно.

Конструкция и принцип ее работы

Ворота гаражные подъемные, если сравнивать их с обычными дверями, очень требовательны к мастеру, так как это устройство имеет довольно существенный вес. Главные элементы его — опорная рама и полотно — обязаны быть максимально прочными. Такие ворота всегда изготавливают по надежной, точной, (лучше уже проверенной) схеме.

В некоторых случаях допускается изготовление подъемных ворот без направляющих, однако такую «вольность» не одобряют: этот вид конструкции не очень надежен, поэтому для гаражей он не лучший вариант. Функционируют самодельные ворота благодаря шарнирно-рычаговой системе. Привод может быть механическим либо автоматическим.

Многих владельцев гаражей подкупает простота работы конструкции. В момент открытия створки верхняя часть полотна легко отклоняется, двигаясь с помощью направляющих и роликов. Открытые ворота надежно фиксируются параллельно потолку. Большой плюс конструкции — отсутствие наружных петель, которые злоумышленники, вооруженные инструментом, могут с легкостью срезать. Однако есть у подъемных ворот и другие достоинства.

Инструкция по изготовлению и установке секционных ворот

Перед тем как приступить к работе, проверяют вертикальность прилегающих к проёму стен и геометрию самого проёма. Если обнаружены существенные погрешности, то следует по возможности исправить ситуацию, например, с помощью оштукатуривания поверхностей.
Перед установкой направляющих к проёму прикладывают нижнюю панель таким образом, чтобы её края заходили за проём на одинаковое расстояние с обеих сторон. Эти расстояния отмечают карандашом. Далее приступают к монтажу вертикальных и горизонтальных направляющих, которые нужно разрезать болгаркой на необходимые отрезки. В стенах проёма дрелью просверливают отверстия и с помощью анкеров крепят вертикальные профили по разметке. Горизонтальные направляющие крепят на кронштейны, которые, в свою очередь, закрепляются на потолке. Для предотвращения перекоса конструкции профили располагают строго вертикально или горизонтально, их положение проверяют с помощью строительного уровня.
Затем монтируют непосредственно само секционное полотно. На стыках секций полотна закрепляют ходовые ролики, которые позволяют перемещаться полотну по направляющим вверх и вниз.
Приступают к установке подъёмного механизма. Ворота могут подниматься вручную или с помощью электропривода. Все нюансы выбора и изготовления автоматического подъёмного механизма мы рассмотри далее более подробно.
После того как все основные элементы ворот смонтированы, к полотну с обеих сторон крепят ручки. Замок обычно врезают в нижнюю секцию. Для повышения взломостойкости иногда устанавливают два замка по разным сторонам полотна.
В завершение монтируют улавливающее устройство, которое позволяет полотну находиться в полуоткрытом положении, и стопоры, ограничивающие движение ворот при подъёме.
Ворота вводят в эксплуатацию. Правильно смонтированные ворота должны беспрепятственно перемещаться по направляющим. В опущенном положении не должно быть никаких зазоров, замок должен функционировать без применения дополнительных усилий.

Подбор и установка автоматики на секционные ворота

Существует два вида автоматических механизмов, которые подходят для автоматизации секционных ворот.

Навальный электропривод. Он обладает большой мощностью и рассчитан в основном на промышленные секционные ворота.
Электропривод потолочного типа. Этот механизм больше подходит для гаража и крепится к потолку в середине проёма с внутренней стороны. Электропривод приводит в движение полотно ворот за счёт троса, закреплённого с помощью тягового рычага в верхней секции полотна.

Почти все электроприводы оснащены системой безопасности, которая предотвращает падение полотна при отключении электроэнергии. Полезными при эскплуатации ворот также могут быть различные дополнительные функции:

дистанционное управление;
наличие фотоэлементов, которые реагируют на движение;
наличие сигнальных ламп.

Электропривод устанавливается ровно посередине на расстоянии 2–3 м от проёма

Покупая автоматику известных европейских брендов, вы никогда не пожалеете о сделанном выборе, ведь они действительно производят качественное и надёжное оборудование. Монтаж автоматической системы заключается в следующем:

Подготовка к установке секционно-подъёмных ворот

Приступаем к замерам

Широкий ассортимент строительных материалов позволяет сделать подъёмные ворота самостоятельно и сэкономить на услугах специалистов. Полотно для створки покупают у производителя или изготавливают из профнастила.

Порядок выполнения замеров

Для обеспечения безотказной работы ворот необходимо правильно сделать замеры и подготовить проем. Потребуются рулетка, отвес, уровень. Для составления чертежа ворот понадобится замерить:

высоту проёма (Н);
ширину (В);
высоту притолоки h (расстояние от верхней точки проёма до потолочного перекрытия);
расстояние от правой и левой стенки проёма до соответствующих углов гаража (b1 и b2) должно быть не менее 75 см;
глубину вхождения конструкции внутрь помещения (l).

Расчёт глубины вхождения выполняют в соответствии с правилами:

если площадь ворот менее 8 м2, к высоте проёма прибавляют 40 см;
если более 8 м2 – 45 см;
при низком проёме – 50 см;
при высоком – 65-85 см.

Выбор привода

Привод рекомендуется выбирать осевой

Для секционно-подъёмных ворот возможны два варианта автоматизации:

монтаж привода на потолке у задней стенки гаража;
установка осевого привода с любой стороны от проёма.

Для потолочного привода требуется свободное пространство. Поэтому глубина гаража должна быть достаточной – не менее 320 см. Осевой привод более мощный и не требует наличия свободного пространства под потолком. Поэтому его можно устанавливать в гаражах, длина которых менее 320 см.

Правила подготовки проёма

Основные требования к проёму:

несущая способность, достаточная для выдерживания весовых нагрузок от подъёмных ворот;
ровность стен и их соответствие горизонтали и вертикали;
с внутренней стороны проёма должно быть достаточно места для установки направляющих.

Если гараж выстроен из полнотелого кирпича, бетонных блоков, шлакоблоков, монтаж направляющих не вызовет проблем. Если строение возведено из пено- или газоблоков, пустотелых кирпичей и бетонных блоков, досок, потребуется усиление проёма с целью увеличения его несущей способности. В противном случае от монтажа подъёмных ворот придется отказаться.

Способы усиления:

Укрепление торцов проема металлическим уголком 50х50 мм или 75х75 мм.
Нанесение слоя штукатурки и установка направляющих на химические анкеры.

В отапливаемых помещениях под металлические уголки и направляющие укладывают слой теплоизоляции.

Выравнивание проёма и потолка

Поверхность стен и потолка должна быть идеально ровной и прочной

В местах установки направляющих поверхность стен и потолка должна быть ровной и прочной. Этого добиваются с помощью оштукатуривания с применением маяков или обшивки прочными отделочными материалами.

Ширина ровных «полос» на стенах и потолке должна быть не менее 21 см. Этот параметр напрямую зависит от материалов, из которых изготовлена система направляющих. Поэтому рекомендуется оштукатуривать «полосы» шириной 30 см.

Что делать, если проём недостаточен для монтажа подъёмных ворот

Владельцы небольших гаражей, проём которых не имеет боковых стенок и притолоки, тоже могут установить подъёмно-секционные ворота. Для этого потребуется сварить каркас из металлических уголков или профилированных труб, имитирующий требуемый проём. И обшить сформированные стенки и притолоку ОСБ с утеплением между полотнами, заложить кирпичом, забетонировать.

Если проём не имеет притолоки, можно выбрать вариант монтажа ворот с фальшпанелью. Это полотно, изготовленное из того же материала, что и секции створки.

Правила эксплуатации подъёмных ворот

Недопустимо создавать препятствия для движения ворот или придерживать/подталкивать их рукой во время открывания/закрывания.
Если в полотне установлена калитка, её закрывают, перед тем как привести ворота в движение.
Не рекомендуется нажимать на кнопку пульта вне зоны видимости ворот.
Ролики, направляющие и механизм управления содержат в чистоте.
Во время подъёма или опускания створки нельзя находиться в зоне её движения.
Недопустимо открывать или закрывать ворота при скорости ветра свыше 15 м/сек.
Нельзя въезжать в гараж или выезжать из него до тех пор, пора работает подъёмный механизм.
При ручном открывании створки движения должны быть плавными.
Недопустима эксплуатация ворот, полотно или направляющие которых имеют видимые повреждения.
Во время работы механизма управления нельзя прикасаться рукой к полотну или направляющим.

Особенности

Устройство гаражных ворот от DoorHan не является технологическим или механическим чудом. Они имеют стандартные конструкции и набор основных функций.

Но все же стоит выделить определенное количество неоспоримых плюсов данной продукции:

Комфортабельность на всех этапах: от сборки и установки до полноценной и продолжительной эксплуатации.
Безопасность и долговечность. Материалы, используемые при изготовлении гаражных ворот DoorHan, противопожарные и прочные.
Возможность улучшения имеющихся моделей. То есть на любом этапе эксплуатации покупатель может докупить опции или детали, позволяющие сделать использование ворот еще более комфортным.
Устойчивость к любым атмосферным явлениям и погодным условиям.
Вариативность. Покупатель может осуществить свой выбор среди разнообразия цветов, фактур, текстур и функционала гаражных моделей.

Скорость установки зависит лишь от квалификации и опытности мастера либо самого покупателя, если монтаж ворот производится собственными силами. Максимальный срок установки не более 7-8 часов. Для монтажа нет необходимости приобретать дорогостоящие инструменты и оборудование. Процесс происходит посредством имеющихся под рукой «ингредиентов».
Наличие сертификатов качества не только отечественного, но и европейского образца.
Сфера применения не ограничена только лишь бытовым использованием. DoorHan обеспечивает большое количество государственных проектов своей продукцией, изготавливая промышленные модели ворот.
Ценовая политика. Стоимость ворот российской компании в разы ниже европейских.
Собственное производство всех комплектующих и автоматики.

Среди минусов покупатели часто выделяют более сложную схему монтажа и подключения к автоматике. Свои комментарии автовладельцы выстраивают около электрической схемы, которая имеет несколько нестандартный вид. А кто-то просто зациклен на европейском качестве и не доверяет российскому производителю, считая, что отечественное – не значит качественное.

Преимущества и недостатки гаражных конструкций от DoorHan – понятия индивидуальные. Однако их инструкции по монтажу имеют настолько четкую и структурированную форму, что разобраться в процессе установки гаражных ворот не составит труда даже человеку, впервые взявшемуся за это дело.

Секционные ворота своими руками — поэтапный процесс установки
