Определение сечения кабеля по диаметру
Если у Вас есть возможность замерить диаметр жилы кабеля, естественно голой, без изоляции, значит можно определить сечение этой жилы. Опять у нас два пути: формула или таблица. Каждый пусть выбирает, что ему удобнее.
Формула: пидэквадратначетыре. Это все знают. Измеряем диаметр провода (линейка, штангенциркуль, микрометр), повторюсь очищенного. Значение возводим в квадрат, умножаем на число пи (равно 3,14) и делим на 4. Получаем значение сечения. Примерное, ведь погрешности тут и в числе пи и в самом измерении.
Хотите, вот таблица элементарная – измеряем диаметр, смотрим соответствует ли заявленному на бирке сечению.
Если провод многожильный, то либо каждую жилу измеряем, а потом считаем их число. Ну и умножаем число на диаметр одной и далее по схеме, приведенной выше. Либо, если они хорошо скручены в форме круга на конце, производим замер как на одножильном.
Последние статьи
Самое популярное
Таблица потребляемой мощности электроприборов
Распространенным способом определения необходимого сечения провода является методика расчета по пиковой мощности. Для того чтобы узнать нагрузку, можно воспользоваться стандартной таблицей, в которой сведены параметры мощности и пикового значения потребляемого тока для бытовых приборов.
| Тип устройства | Мощность, кВт | Пиковый ток, А | Режим потребления |
| Стандартная лампа накаливания | 0,25 | 1,2 | Постоянный |
| Чайник с электрическим нагревателем | 2,0 | 9,0 | Кратковременный до 5 минут |
| Электрическая плита с 2-4 конфорками | 6,0 | 60,0 | Зависит от интенсивности эксплуатации |
| СВЧ-печь | 2,2 | 10,0 | Периодический |
| Мясорубка с электрическим приводом | Аналогично | Аналогично | Зависит от интенсивности эксплуатации |
| Тостер | 1,5 | 7,0 | Постоянный |
| Электрическая кофемолка | 1,5 | 8,0 | Зависит от интенсивности эксплуатации |
| Гриль | 2,0 | 9,0 | Постоянный |
| Кофеварка | 1,5 | 8,0 | Постоянный |
| Отдельная электрическая духовка | 2,0 | 9,0 | Зависит от интенсивности эксплуатации |
| Машина для мытья посуды | 2,0 | 9,0 | Периодический (на период работы нагревателя) |
| Стиральная машина | 2,0 | 9,0 | Аналогично |
| Сушильная машина | 3,0 | 13,0 | Постоянный |
| Утюг | 2,0 | 9,0 | Периодический (на период работы спирали нагрева) |
| Пылесос | Аналогично | Аналогично | Зависит от интенсивности эксплуатации |
| Обогреватель масляный | 3,0 | 13,0 | Аналогично |
| Фен | 1,5 | 8,0 | Аналогично |
| Кондиционер воздуха | 3,0 | 13,0 | Аналогично |
| Системный блок компьютера | 0,8 | 3,0 | Аналогично |
| Инструменты с приводом от электрического двигателя | 2,5 | 13,0 | Аналогично |
Ток будут потреблять холодильник, электроприборы в дежурном состоянии (телевизоры, радиотелефоны), зарядные устройства. Суммарное значение потребления мощности устройствами считается в пределах 0,1 кВт.
При подключении всех имеющихся бытовых приборов ток может достигать 100-120 А. Такой вариант подсоединения маловероятен, поэтому при расчетах нагрузки учитывают распространенные комбинации подключения.
Например, в утреннее время могут использоваться:
- электрический чайник — 9,0 А;
- печь СВЧ — 10,0 А;
- тостер — 7 А;
- кофемолка или кофеварка — 8 А;
- прочая бытовая техника и освещение — 3 А.
Итоговое потребление приборов может достигать: 9+10+7+8+3=37 А. Также имеются калькуляторы, которые позволяют рассчитывать ток по потребляемой мощности и напряжению.
Измеряем сечение проводов в зависимости от диаметра
Сечение кабеля или других видов проводников определяется несколькими способами. Главное – позаботиться о предварительных замерах. Для этого рекомендуют снимать верхний слой изоляции.
О приборах для измерения, описание процесса
Штангенциркуль, микрометр – основные инструменты, помогающие при измерениях. Чаще всего предпочтение отдают приспособлениям механической группы. Но допустимо выбирать и электронные аналоги. Их главное отличие – цифровые специальные экраны.
Электронный штангенциркуль
Штангенциркуль относится к инструментам, имеющимся в каждом домашнем хозяйстве. Потому его часто выбирают при измерении диаметра у проводов, кабелей. Это касается и случаев, когда сеть продолжает работать – к примеру, внутри розетки или щитового устройства.
Следующая формула помогает определиться с сечением на основе диаметра:
S = (3,14/4)*D2.
D – буква, обозначающая диаметр провода.
Если в конструкции жила не одна – то замеры проводятся для каждого из составных элементов отдельно. После этого полученные результаты складывают друг с другом.
Далее всё можно считать с помощью такой формулы:
Sобщ= S1+ S2+…
Sобщ – указание на общую площадь поперечного сечения.
S1, S2 и так далее – поперечные сечения, определённые для каждой из жил.
Рекомендуется замерять параметр минимум три раза, чтобы результаты были точными. Поворачивание проводника в разные стороны происходит каждый раз. Результат – средняя величина, максимально близкая к реальности.
Обычную линейку допускается использовать, если штангенциркуля или микрометра нет под руками. Предполагается выполнение таких манипуляций:
- Полное очищение слоя изоляции у жилы.
- Накручивание витков вокруг карандаша, максимально плотно друг к другу. Минимальное количество таких компонентов – 15-17 штук.
- Намотку измеряют, по длине в целом.
- На количество витков делят итоговую величину.
Точность измерения вызывает сомнения, если витки не укладываются на карандаш равномерно, с оставленными зазорами определённых размеров. Чтобы точность была выше – рекомендуют замерять изделие с разных сторон. Сложно навивать толстые жилы на обычные карандаши. Лучше всё-таки применять штангенциркули.
Площадь сечения провода вычисляется с помощью формулы, описанной ранее. Это делается после завершения основных измерений. Можно опираться на специальные таблицы.
Микрометр советуют применять в случае с наличием в составе сверхтонких жил. Иначе велика вероятность механических повреждений.

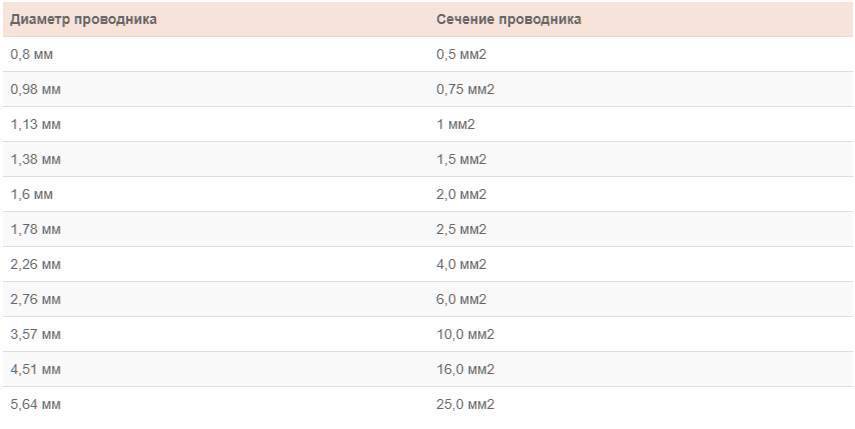

Таблица соответствия диаметров проводов и их площадь сечения
Потребляемый ток электроприборами от бортовой сети автомобиля 12В в зависимости от их мощности
При ремонте бортовой электросети автомобиля или установки дополнительного электрооборудования тоже необходимо выбрать провод требуемого сечения в зависимости от потребляемой мощности электрооборудования. При замене вышедших из строй проводов, сначала следует определить их сечение и заменить проводами такого же типа и сечения. Если сечение нового провода будет больше, чем установленного раньше, то будет только лучше. При установке дополнительного электро оборудования нужно подобрать сечение провода в зависимости от потребляемого электроприбором тока, если известна потребляемая мощность, то ток можно определить по, ниже приведенной таблице.
Вы можете самостоятельно определить потребляемый ток любого электроприбора автомобиля по простой формуле. Нужно разделить мощность потребляемую электроприбором на напряжение бортовой сети (12В). Например, мощность лампочки фары включенной в режиме дальнего света по паспорту составляет 100 ватт. Делите 100 ватт на 12В и определяете, что максимальный ток, который будет потреблять одна фара, включенная в режиме работы дальнего света, не превысит 8,4А.
Таблица диаметров и их площадь сечения
Знать формулы и уметь благодаря им высчитать в любой момент необходимые данные — это прекрасно. Но есть и более простой способ узнать сечение, не прибегая к не всегда удобным расчётам. Для этого существует таблица соответствия диаметров к площади. Она содержит наиболее ходовые данные, благодаря которым легко определить сечение, зная диаметр. Достаточно просто распечатать эту таблицу на маленьком листке и носить в кармане или портмоне.
Пользоваться этой таблицей предельно просто. Практически все кабели имеют свою маркировку, которая указывается непосредственно на изоляции и/или на бирке. Нередко бывает, что фактическое сечение кабеля не совпадает с предъявленным на маркировке. Таблица может стать незаменимым помощником в таких случаях. Для этого стоит всего лишь посмотреть маркировку (к примеру, АВВГ 3х2,5). Значение, идущее после знака «х», и есть заявленное сечение, в нашем случае — это 2,5 мм. Первая цифра означает, что кабель имеет 3 жилы, но в нашей ситуации это не имеет значения.
Также легко высчитать и диаметр кабеля по сечению, таблица в этом нам сможет прекрасно помочь, но делать это нужно в обратном порядке.
Чтобы проверить верность утверждения, что сечение данного кабеля 2,5 мм, нам необходимо измерить его диаметр любым вышеописанным способом. Так, если в конкретном случае диаметр составит 1,78 мм или близкое к нему значение (погрешности всё же допускаются), то всё верно, нас не обманули и провод действительно удовлетворяет заявленным требованиям. Увидеть это мы можем из таблицы, найдя значение 1,78 (диаметр), которому соответствует показатель 2,5 мм.
Кроме этого, нелишним будет внимательно проверить изоляцию. Она должна быть ровной, однородной, без повреждений и других дефектов. В погоне за прибылью производители дешёвой продукции идут на любые ухищрения, чтобы как-то сэкономить на материале. Поэтому дешевизна далеко не всегда может оказаться выгодной.
Нередко в кабелях используются не цельный провод, а многожильный – состоящий из множества мелких проволочек, скрученных между собой. Может показаться, что замер сечения подобных кабелей невозможен или слишком сложен. Но это глубокое заблуждение. Узнать интересующие нас данные многожильного кабеля предельно просто. Делается это аналогично предыдущему методу с помощью одноцельного провода, т.е. сначала замеряем диаметр, а после высчитываем или узнаём из таблицы интересующие нас данные.
Но делать это необходимо правильно. Нельзя просто взять и замерить общий диаметр всей конструкции. Между отдельными «волосками» всегда есть некое расстояние, поэтому если измерения проводить по общему диаметру, то на выходе мы можем получить совершенно неправильные данные.
Для того чтобы узнать искомую величину многожильного кабеля, нам необходимо высчитать общее сечение проводов. Просто нужно взять отдельную проволоку и измерить её диаметр. Далее подсчитываем количество всех таких проволочек в проводе и умножаем на диаметр одной из них. В итоге мы и получим общий диаметр всего провода. Зная эти параметры, уже несложно узнать и сечение.
Как определить сечение кабеля
Зачем это нужно? Определение сечения кабеля, нередко бывает востребовано при отсутствии бирки или маркировки на его изоляции. Наверняка, найдутся читатели, полагающие, что любой опытный электрик со 100%-ной точностью способен определить его «на глаз». К сожалению, многие образцы современного рынка кабельно-проводниковой продукции далеко не всегда соответствуют заявленным характеристикам производителей. Так, один раз, пришлось быть свидетелем спора двух опытных электриков по поводу сечения медного кабеля марки ВВГ. Один из них утверждал, что сечение жил 4 мм2, другой был уверен, что 2,5 мм2. Измерение и расчёт показали, что в действительности оно составляет «золотую середину» — 3,3 мм2. Стоит заметить, что «подозрительный» кабель был поставлен в специализированный магазин как 4 мм2, отнюдь не «гаражно-подвальным» производством.Вряд ли, стоит напоминать о возможных последствиях использования кабелей меньшего, чем это необходимо сечения. Кроме того, совсем, не последнее значение имеет и переплата; сечение любого кабеля не может не влиять на его стоимость.Способ определения сечения. Оно рассчитывается по, довольно, простой формуле:
S = 0, 785 d2,
где d – диаметр жилы. Как видно из формулы, для расчёта потребуется узнать лишь диаметр жил.Для наиболее точного определения последнего, конечно, предпочтительней всего воспользоваться микрометром, однако, достаточно точный результат даст и измерение диаметра штангенциркулем. Учитывая, что, немногие имеют упомянутые инструменты, ниже предлагается более доступный способ определения диаметра жил:Потребуется любой предмет, на который может быть легко намотан провод (разумеется, с предварительно удалённой изоляцией). Небольшое сечение провода на фото (2,5 мм2), позволяет использовать обычный карандаш. Для б́́ольших сечений, рекомендуется использовать предметы прочнее.Количество наматываемых витков произвольно, однако, для большей точности измерения, их стоит сделать побольше
Очень важно, чтобы жила была намотана виток к витку, избегая зазоров между ними и намотки внавалку.После, посчитав витки и, измерив длину получившейся обмотки, разделить её на количество витков. Получившийся результат и есть искомый диаметр этой жилы d. Далее, подставив в приведённую выше формулу (S = 0, 785 d2) значение d, с помощью простых математических действий, будет несложно определить интересующее сечение кабеля
Далее, подставив в приведённую выше формулу (S = 0, 785 d2) значение d, с помощью простых математических действий, будет несложно определить интересующее сечение кабеля.
Список источников
- 220v.guru
- 220.guru
- 79w.ru
- guru220v.ru
- hami-million.ru
- volt220.ru
- electricremont.ru
Маркировка проводников (диаметр провода)
Если сечение совпало с указанным на бирке – прекрасно, можно смело брать. А вот когда получившийся результат намного меньше, стоит остановить свой выбор на более мощном кабеле, следующем по параметрам. В противном случае можно поискать провода в других магазинах. К сожалению качественный товар, отвечающий ГОСТу, в нынешнее время является встретить не так просто. Помните, что качественный кабель дешевым не будет. Отсюда следует вывод — хотите получить качественный товар — ищите проверенные магазины с соотвествующей ГОСТу маркировкой.
Перед принятием окончательного решения — брать или не брать провод, необходимо очень тщательно осмотреть изоляцию. Пластмассовая оболочка жилы должна быть сплошной, иметь внушительную толщину, которая будет одинакова по всей длине. В случае, если помимо несовпадений в диаметре выявились еще и отрицательные нюансы с оплеткой, тогда конечно нужно искать другой магазин, в котором закупка кабеля была бы произведена в другом месте и у совершенно другого производителя. С электричеством лучше не рисковать.
Поэтому, лучше переплатить, возможно, потратить больше времени на поиски, зато купить качественный проводник, сделанный по ГОСТу, а не произведенный по ТУ. В этом случае можно гарантировать, что кабель без всяких проблем отслужит заявленное в документах время, а, скорее всего, и на много дольше. Выбор проводов -дело очень серьезное, халатно отнестись к которому ну уж никак нельзя. Не стоит рисковать строением только из-за того, чтобы сократить время на поиски или сберечь лишние копейки.
Для чего нужен расчёт сечения кабеля
Использование проводов слишком большого сечения обезопасит дом от возгорания, но приведёт к неоправданному перерасходу денежных средств. Самый рациональный вариант при прокладке проводки – подобрать кабеля с оптимальным сечением жилы. Точные рекомендации по правильному подбору проводки даны в гл. №1.3 «Правил установки электрооборудования».
Выбор площади поперечного сечения проводника производится в соответствии со следующими параметрами:
- Сила тока (А).
- Мощность тока (кВт).
- Материал изготовления проводки (медь или алюминий).
- Количество фаз (1 или 3).
