Как же правильно сделать монтаж теплых полов?
При установке полов крайне важно сделать все правильно, во избежание возможных проблем. Давайте разберемся, что и в каком порядке делать.

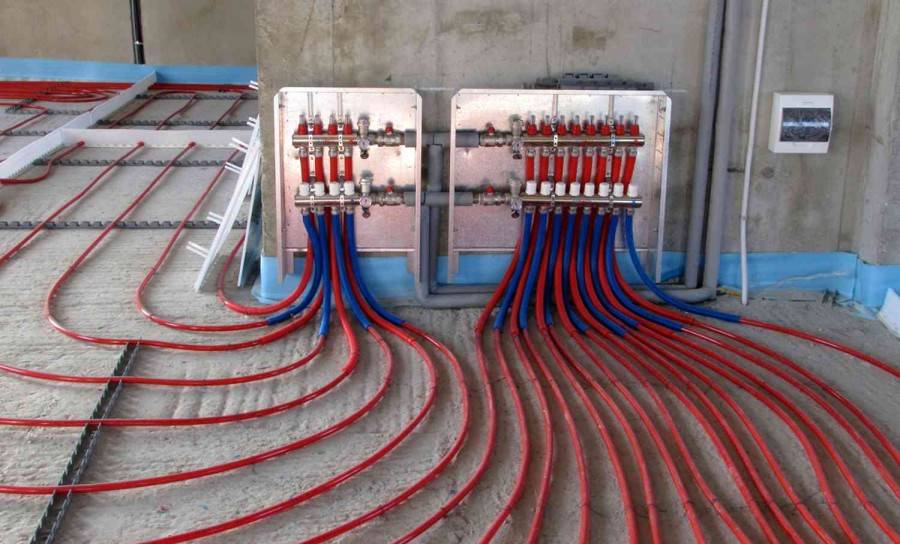

На первом этапе обустраиваем коллектор
Установка коллектора происходит в специальный коллекторный ящик. Его размеры нужно выбирать, исходя из размеров трубы, которую мы туда будем устанавливать.
Коллекторную группу следует размещать таким образом, чтобы оставались зазоры, достаточные для загиба труб. Далее нужно установить ящик, обычно его монтируют прямиком в стену. Собрать его достаточно просто, следуя инструкции.
Котел нагревания
Важно правильно выбрать мощность данного элемента, для этого вычислите мощность всей системы и плюсуйте пятнадцать процентов. Не забудьте установить запорные клапаны в места, где вода будет входить и выходить из котла.
Один из самых важных шагов в установке системы
Перед тем, как начать прокладывать трубки, следует продумать схему. Следующим шагом станет укладка и крепление специальными профилями.
Стяжка
Перед началом укладки запустите по трубам рабочее давление, лишь после этого выполняйте заливку. После выполнения работ, стяжка будет сохнуть в течении месяца.
При формировании заливки, берите во внимание особенности теплораспределения, ибо оно сильно зависит от типа окончательного покрытия.
Установка системы теплых полов выполняется весьма просто, достаточно лишь следовать всем инструкциям и система отопления прослужит вам долгие годы.
2 этап – комплектующие для теплого пола
Теплый пол водяной, это сложная система труб с теплоносителем. Поэтому перечислим, что нужно для устройства теплого пола (компоненты системы).
Котел для теплого водяного пола
Оптимальный и распространенный вариант в частном доме (квартире) – подключение к газовому котлу. Если в квартире нет индивидуального отопления, можно подключиться к магистрали центрального отопления, но теряется автономность проекта.
Также возможно использование электро-водяных полов. Их особенность в том, что греющий кабель уложен внутри трубы, что гарантирует равномерный прогрев теплоносителя (воды, этиленгликоля, пропиленгликоля) по всей длине контура. Несомненное достоинство заключается в возможности установки в многоквартирных домах (т.к. они не подключены к магистрали отопления, а значит отсутствует риск повреждения узла крепления). Но есть и существенный недостаток – высокая стоимость электроэнергии, которая необходима для обеспечения функционирования (нагревания) системы.
Расчетная мощность котла должна быть на 15-20% выше суммарной мощность всех полов в помещении.
Циркуляционный насос для теплого пола
Необходим для обеспечения движения теплоносителя в системе. Встроенный в котел насос не справится с нагрузкой, если площадь дома превышает 100 м.кв.
Трубы для теплого водяного пола
медные трубы по мнению специалистов считаются идеальным вариантом – долговечные, отличаются высокой теплоотдачей, но их стоимость существенно увеличит бюджет монтажа;
трубы из металлопластика лидируют по соотношению цена/качество. Их состав исключает появление коррозии и накоплений, что оставляет неизменным диаметр проходного сечения трубы. Кроме того, металлопластиковые трубы имеют малый вес, легко гнутся и обладают высоким температурным пределом.
полипропиленовые трубы привлекают низкой ценой, но высока вероятность купить некачественный товар.
PEX-трубы из сшитого полиэтилена отличаются надежностью, но требуют жесткого крепления, т.к. при нагреве распрямляются. Пользователи рекомендуют уменьшать шаг крепления держателей при использовании РЕХ-труб в 2-3 раза.
Оптимальное сечение – 16-20 мм. Расход труб на 1 м.кв. 5-6 м.п. (при шаге в 200 мм).
Примечание. Согласно отзывам, пользователи советуют использовать продукцию только известных марок (Uponor, Rehau).
Утеплитель для теплого водяного пола
В качестве теплоизоляции можно использовать материалы:
фольгированный полиэтилен (при минимальной проектной толщине теплого пола);
пенополистирол. Пользователи рекомендуют использовать готовые теплоизоляционные маты, имеющие выступы для укладки труб с шагом 50х50 мм;
минеральная вата. Пользователи плохо отзываются о вате в случае устройства бетонной системы из-за способности минваты поглощать часть влаги из раствора.
Совет. Теплоизоляционный слой (толщина утеплителя для теплого пола) над подвалом, в цокольном этаже, на первом этаже в частном доме, должен быть толще. Кроме того, чем выше предполагаемая температура теплоносителя, тем толще нужно делать слой теплоизоляции.
Счетчик расхода тепла
Установка теплосчетчика в квартире актуальна при получении разрешения на устройство теплого пола водяного в многоквартирном доме.
Армирующая сетка для теплого пола
По поводу укладки армированной стеки мнения пользователей расходятся. В целом, сетка для армирования позволит дополнительно усилить бетонную стяжку после прокладки системы труб.
Теплый водяной пол своими руками
Теплый водяной пол своими руками
Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.
Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.
По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.
Защита. Под арматуру для труб подкладывается пленка или мультифольга.
Подложка рулонная для теплого пола VALTEC мультифольга 3мм
Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.
Установка коллекторного шкафа

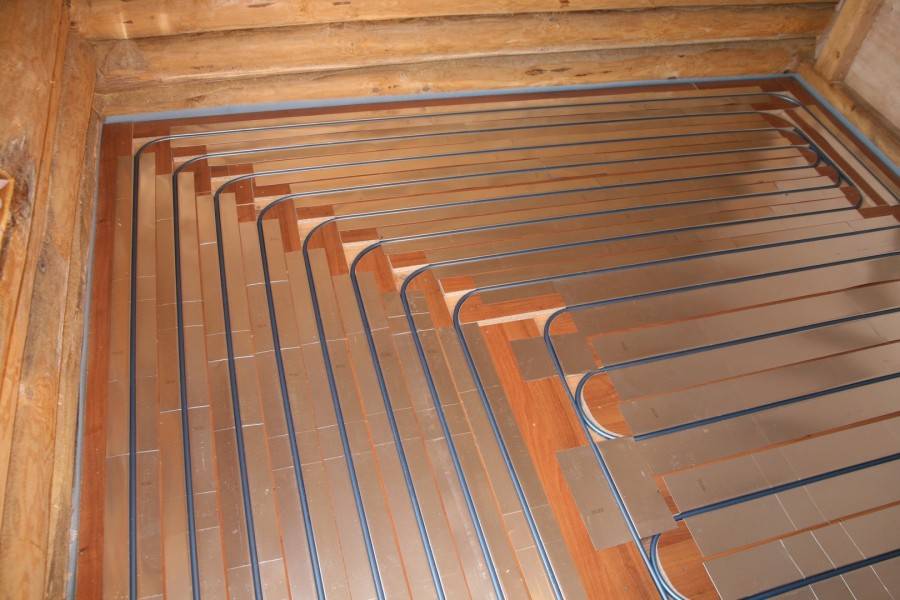

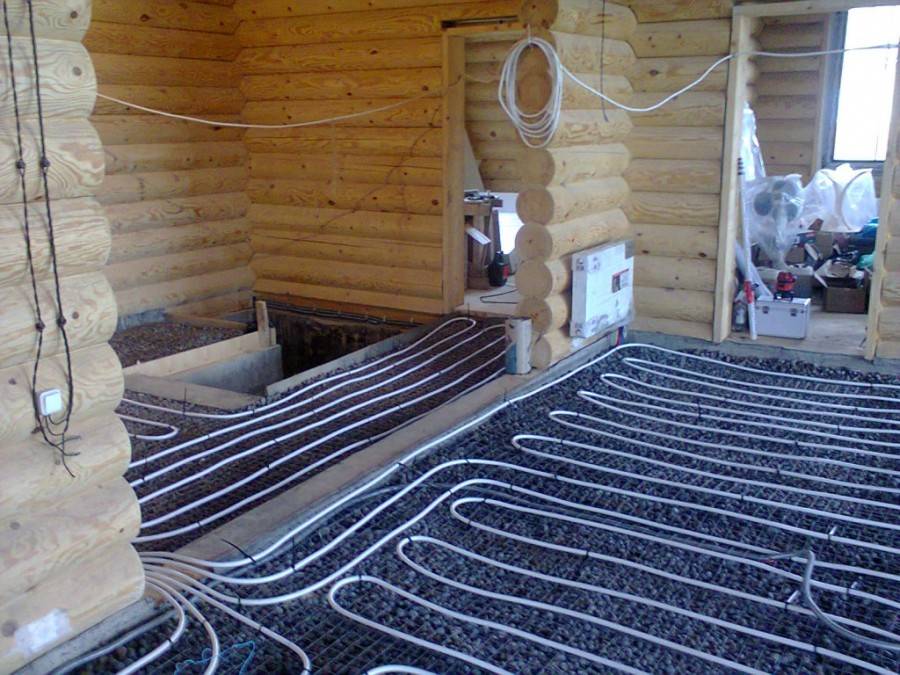

Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).
Укладка металлополимерных труб
Требования:
- длина всего контура – не более 90 м;
- на каждый 1 м2 должно приходиться по 5 м трубы;
- шаг укладки – около 20 см;
- для помещений с большой площадью стелиться несколько отдельных петель теплового контура.
Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.
Присоединение труб к распределительным коллекторам
Подключение сервомоторов и комнатных термостатов к коммуникатору.
Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

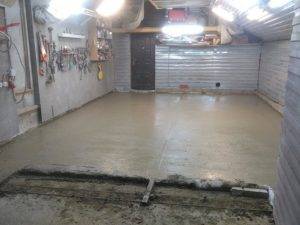

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.
Бетонная стяжка
Основные требования
| Марка цемента | Не ниже M 300; |
| Количество пластификатора в растворе | 0,6-1 л/м2. |
| Толщина над трубой | Не менее 3 см |
В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.
Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.
5 этап – чистовая отделка теплого пола
Полностью готовый теплый пол покрывается отделочным материалом. Сегодня самым популярным напольным покрытием остается плитка и ламинат.
Водяной теплый пол под ламинат получил широкое распространение. Однако монтаж ламината в этом случае выполняется с некоторыми нюансами:
качество ламината должно подтверждаться сертификатом. Ведь при его нагреве в помещение будут выделяться вредные вещества. Обычно ламинат для теплого пола маркируется «Warm wasser»;
теплоизолятор под ламинат не укладывается;
обязательна вентиляция пола покрытого ламината. Для этого по периметру оставляется зазор толщиной 10-15 мм, который затем закрывается плинтусом;
перед укладкой ламинат помещают в комнату, для набора температуры пола. При этом упаковки с ламелями нужно разместить по полу, а не складывать в одну высокую стопку.
Как видим, дополнительных сложностей использование ламината в качестве напольного покрытия не создает, однако мастера советуют использовать водяной теплый пол под плитку. Это связано с тем, что ламинат отличается низкой теплопроводностью (чем толще ламель, тем ниже этот показатель), а также в его составе присутствуют соединители, испарения которых не лучшим образом могут отразиться на здоровье жильцов дома.
Водяной пол. Схема подключения
| Наименование | Кол-во | Стоимость, руб. |
|---|---|---|
| Итого | 23 306.5 | |
| МП труба Valtec 16(2,0) | 200 м | 7 160 |
| Пластификатор Силар (10л) | 4х10 л | 3 222 |
| Лента демпферная | 3х10 м | 1 974 |
| Теплоизоляция ТП – 5/1,2-16 | 2х18 м2 | 5 296 |
| Трехходовой смесительный клапан MIX 03 ¾” | 1 | 1 400 |
| Ниппель-переходник VT 580 1”х3/4” | 2 | 113,2 |
| Ниппель VT 582 3/4” | 1 | 30,8 |
| Тройник VT 130 ¾” | 1 | 96,7 |
| Угольник VT 93 ¾” | 1 | 104,9 |
| Сгон прямой VT 341 ¾” | 1 | 104,9 |
| Циркуляционный насос UPC 25-40 | 1 | 2 715 |
| Кран шаровой VT 217 ¾” | 2 | 266,4 |
| Коллектор VT 500n 2 вых.х ¾”х ½” | 2 | 320 |
| Пробка VT 583 ¾” | 2 | 61,6 |
| Фитинг для МП трубы VT 710 16(2,0) | 4 | 247,6 |
| Фитинг для МП трубы VTm 301 20 х ¾” | 1 | 92,4 |
| Фитинг для МП трубы VTm 302 20 х ¾” | 1 | 101 |
Комплектация пола:
- котел для нагрева воды. Используется в частных домах, возможно применение в квартирах;
насос. Может использоваться и для подачи воды в трубы пола, и для возврата ее в систему или в котел;
Циркуляционный насос- трубы для подачи воды в пол;
трубы самого пола;
- коллектор. Устройство, предназначенное для настройки и регулирования полов. В состав его могут входить просто запорные клапаны, а могут и еще регулирующие, которые настраивают каждую часть пола в отдельности по расходу воды;
соединительные элементы, фитинги и тому подобное.
Трубы при монтаже могут быть использованы стальные, но их применение затрудняет создание контуров. Дело в том, что трубы в таких полах укладываются в виде контуров, петель, а не по прямой. Поэтому наиболее выгодный вариант – использовать полипропиленовые или полиэтиленовые. Последние трубы предпочтительней, поскольку в отличие от полипропиленовых труб, у них небольшой коэффициент расширения. Трубы должны быть диаметром от 16 до 20 миллиметров. Температура, которую они могут выдержать, должна составлять 95 градусов, а давление – не более чем 10 бар.
труба для теплого пола
Трубы из нержавейки
Коллектор – разветвитель, патрубок. К нему подключаются контуры нашего пола. Обычно применяют два таких патрубка. Один – для подачи, а второй – для сбора.
Коллекторный блок
Начинаем монтажные работы:
- готовим место под укладку. Если лежит старая стяжка, то убираем ее полностью. Убираем весь мусор;
- по периметру, на стене, накладываем специальную ленту, для компенсации теплового расширения пола. Лента называется демпферной.
Основные работы:
в первую очередь, если есть перепады, то выравниваем поверхность;
укладываем изоляцию. Она нужна для того, чтобы тепло пола не уходило вниз. Толщина – от 20 до 50 миллиметров. Можно использовать полиэтилен, вспененный, фольгированный. Если квартира на первом этаже, то слой изоляции должен быть усилен до 100 мм. Можно уплотнить ее керамзитом, а сверху настелить полиэтилен;
Демпферная лентаукладываем трубы контуром. Они укладываются, начиная от холодной, внешней стены. Шаг между ними – от 10 до 30 сантиметров. Все отрезки труб соединяются двумя целыми, уложенными параллельно друг другу и перпендикулярно отрезкам труб. Одна из них будет подавать воду, вторая сбрасывать ее в систему или в котел. Трубы закрепляем с помощью пластиковых стяжек и дюбелей;
- устанавливаем коллектор и, если нужно, то котел. Оба патрубка коллектора монтируются в специальном, для этого предназначенном, шкафу. Его можно просто поставить или прикрепить к стене. Между коллектором и полом на подающей трубе устанавливается термореле. Оно служит для регулирования температуры пола. На сбрасывающей трубе устанавливается насос. Уровень пола ниже, установленного котла или системы водоснабжения, поэтому для возврата отработанной воды и нужен насос;
- подключаем коллектор к котлу или водоснабжению;
коллектор для теплого пола
- проверим. Если работает, переходим к следующему этапу;
заливаем стяжку. Если делаем пол под плитку, то стяжка должна быть 3 или 5 см. Если под линолеум или, например, ламинат, то делать толстую стяжку не нужно. Просто уложим поверх пола армирующую сетку;
оставляем стяжку сохнуть. Спустя сутки на ней уже можно будет работать. Но ставить на пол что-нибудь тяжелое можно только после того, как стяжка полностью высохнет. Примерно, недели через четыре;
- настилаем напольное покрытие. А какое, предоставим выбирать читателю.
Выбор схемы укладки контура
Схемы укладки контура
Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С. Считается оптимальным, если перепад температуры жидкости на входе и выходе контура составляет 5-10°С. При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев самых холодных зон.
Наибольшей популярностью пользуются следующие варианты укладки контура:

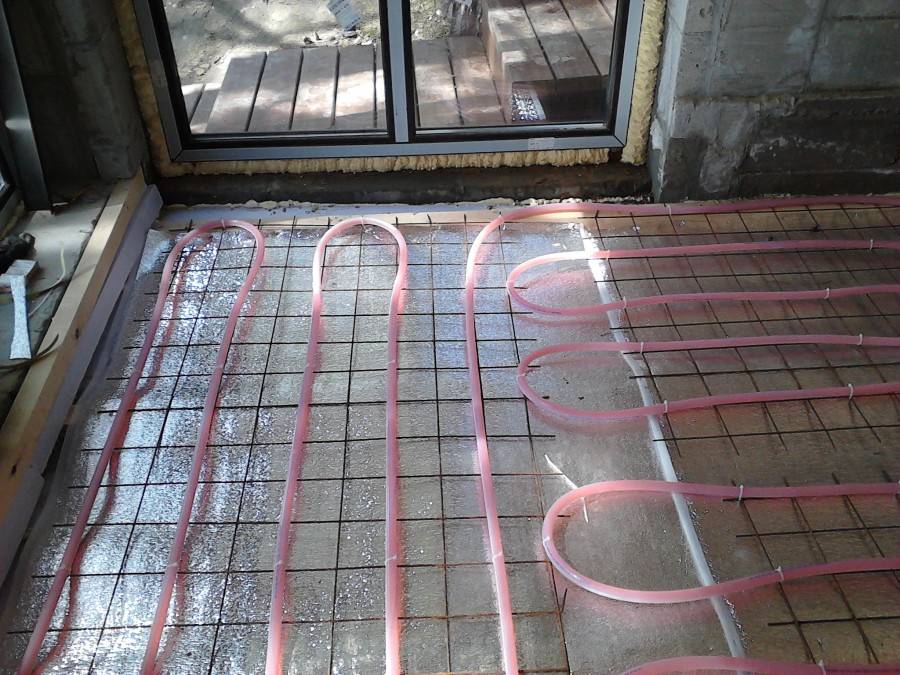

- Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
- Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения

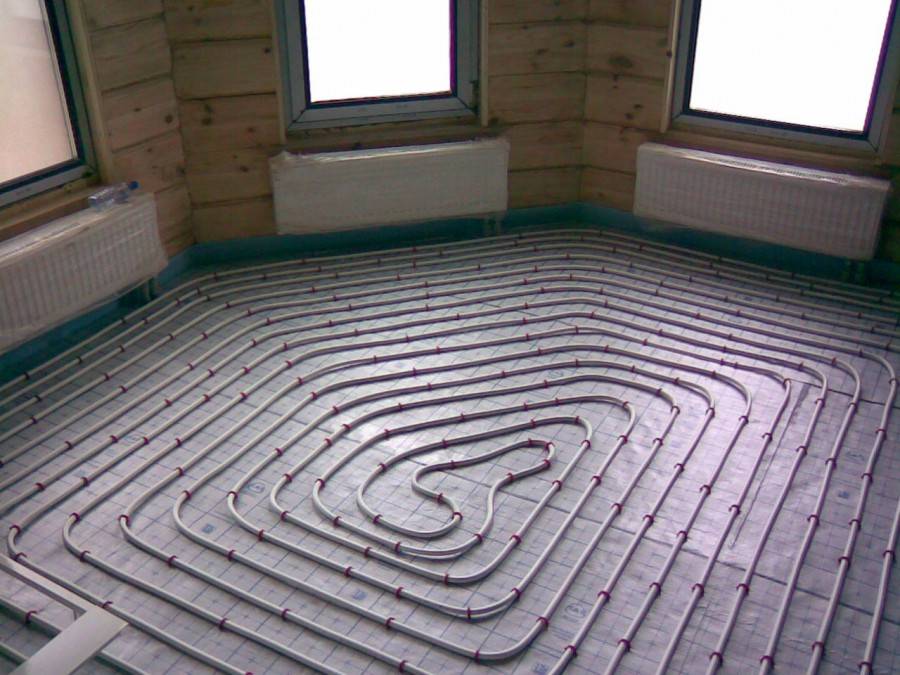

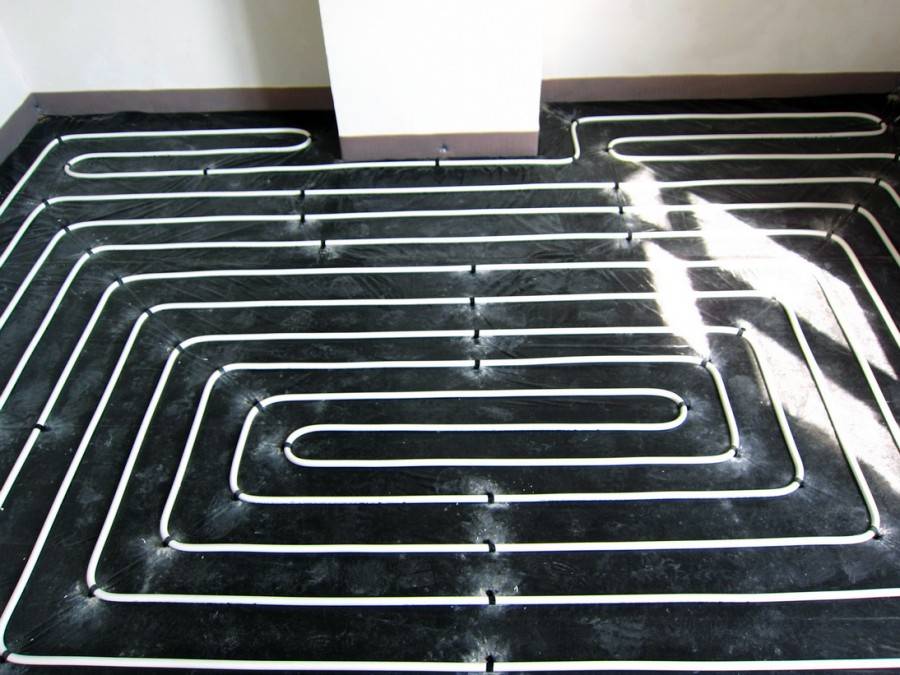

- Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
- Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку
Прежде чем приобретать трубы, необходимо нарисовать масштабную схему с раскладкой, рассчитав шаг расположения витков и вычислив длину трубопровода. Контур теплого пола не должен иметь стыков, труба укладывается цельной, чтобы исключить риск протечек.
Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)
LOGICPIR Пол от ТЕХНОНИКОЛЬ
Инновационный продукт LOGICPIR от компании ТЕХНОНИКОЛЬ
Утеплитель производится из жесткого пенополиизоцианурата (PIR) с закрытоячеистой структурой, сверху и снизу каширован алюминиевой фольгой, благодаря чему у плит толщиной 20 мм тепло- и звукоизолирующие (ударные шумы) свойства выше, чем у иных материалов большей толщины.
Для герметичности теплового контура плиты с отформованными прямыми или четырехсторонними L-образными кромками плотно стыкуются и проклеиваются по швам алюминиевым скотчем. Дополнительного настила пароизоляционных мембран не требуется, эту функцию выполняет фольгирование.
Благодаря высоким изолирующим свойствам и минимальной толщине пенополиизоциануратные фольгированные плиты (система ТН-ПОЛ Термо PIR) успешно применяются при интеграции всех типов систем теплого пола в сухих и влажных помещениях частных домов и квартир, производственных комплексов, местах общественного назначения (офисах, банных комплексах и т.д.).
LOGICPIR Пол — абсолютно безопасный для здоровья утеплитель с улучшенными техническими характеристиками и сроком службы более 50 лет, в течение которых эксплуатационные качества материалы остаются стабильно неизменными.
Преимущества плит LOGICPIR Полы
Для монтажа утеплителя требуется строительный нож, метровая линейка, самоклеящаяся демпферная лента из вспененного полиэтилена и алюминизированный скотч. Для изоляции сложных мест прохода коммуникаций (труб водопровода, канализации, стояков отопления) через полы может потребоваться клей-пена ТЕХНОНИКОЛЬ.
Выполнить укладку под силу любому человеку. Утеплитель легко режется и отличается очень небольшим весом.
Пошаговая инструкция по монтажу плит LOGICPIR Пол
Подготовительный этап заключается в измерении площади утепляемого помещения и расчета необходимого количества плит.
Габариты плит с L-кромкой (длина х ширина, мм):
- 1185х585;
- 1190х590.
Плита теплоизоляционная Logicpir Полы L
Плиты с плоским торцом производятся в одном типоразмере 1200х600 мм, но при необходимости возможно по согласованию изготовление PIR-плит других размеров.
Чтобы узнать количество плит, необходимо воспользоваться формулой:
S общ. (общая площадь утепления) / S плит. (площадь одной плиты).
Полученное значение остается разделить на количество единиц утеплителя в одной пачке и округлить в большую сторону, именно столько упаковок потребуется для утепления помещения.
Упаковка утеплителя LOGICPIR Полы
Следующий шаг подготовительного процесса — очистка поверхности от строительного мусора, пыли, жирных и масляных пятен, следов краски и штукатурки. Трещины чернового пола необходимо заблаговременно заделать ремонтным раствором, после полного высыхания которого можно приступать к монтажу
Первый этап — фиксация демпферной ленты по периметру помещения. Рекомендуемая толщина ленты 8-10 мм, ширина — 50 мм для прямых участков и 100 мм для угловых.
Этап второй — укладка PIR-плит со смещением торцевых стыков в рядах и проклейка стыков алюминиевым скотчем для создания непрерывного герметичного слоя. Вокруг коммуникаций, где затруднен плотный подгон утеплителя, рекомендуется наносить клей-пену также с последующей герметизацией скотчем.
Герметизация стыков плит
На этом монтаж утеплителя завершен. Следующий этап работ — устройство стяжки по мокрой либо сухой технологии.
- Цементно-песчаные стяжки заливаются слоем 40 мм с обязательным армированием.
- Сборные стяжки представляют собой настил из двух слоев листовых материалов (ГВЛ, ГКЛ, фанера, ДСП, ЦСП), уложенных со смещением стыков и зафиксированных саморезами.
Нагревательные элементы укладываются либо под стяжку (электро-водяные и жидкостные системы), либо поверх стяжки в слой плиточного клея (кабельные теплые полы) или под напольное покрытие (инфракрасные маты).
Финишный этап — укладка напольного покрытия в соответствии с личными предпочтениями (паркетная доска, ламинат, керамогранит и т.д.).
С плитами LOGICPIR Полы тепло от нагревательных элементов рассеивается целенаправленно вверх, обеспечивается равномерное отопление помещения и стабильно благоприятный микроклимат. Отсутствие нежелательных утечек тепла позволяет понижать температуру нагрева теплоносителя или нагревательных элементов для экономии расходов, но без ущерба для комфорта.
Делаем финишную стяжку
Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.
И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки
А это верный путь к повреждению труб с водой.
Финишная стяжка пола
Необходимые расчеты перед установкой
Основные расчеты теплых водяных полов основаны на схеме работы: легких подогрев напольного покрытия для создания комфортной атмосферы или полноценный обогрев помещения. Для расчета и проектирования теплого пола используют следующие характеристики помещения:
- Площадь.
- Высота этажа.
- Материалы, используемые при строительстве.
- Тип остекления помещения, в т.ч. оконный профиль и вид стеклопакета.
- Особенности местного климата (включая минимальные значения температуры воздуха).
- Наличие или отсутствие дополнительных источников обогрева.
- Температура воздуха внутри помещения.
- Толщина пола.
- Тип напольного покрытия.
- Наличие или отсутствие изоляции основания.
- Форма помещения.
Пример расчета для частного дома перед установкой трубопровода по длине и ширине помещения. Установка двух контуров в разных комнатах с подключением к шкафу с коллектором.
Во время расчета определяется длина, диаметр, шаг трубы, длина контура водяного пола, а также требуемые характеристики насоса:
| Нужный расчет | Метод расчета |
|---|---|
| Расчет трубы | Площадь помещения делится на размер шага трубы, умножается на коэффициент 1,1, затем к полученному значению прибавляется требуемая длина от коллектора до пола. |
| Длина водяного контура | Максимальная длина – 100 метров. Для больших помещений укладывают два и более контура. |
| Шаг укладки трубы | Чем толще напольное покрытие и ниже температура воздуха зимой, тем меньше шаг трубы. Интервал укладки составляет 100, 150 или 200 мм. |
| Расчет напора насоса | Лучше всего выбирать насос с регулируемой мощностью. Формула: гидравлическое сопротивление погонного метра трубки умножают на длину самого большого контура, прибавляют запас мощности и делят на 1000. |
Расчеты шага укладки трубы с соблюдением необходимого расстояния до стен. Для разных видов укладки («улитка» и «змейка») шаг между трубками должен быть одинаковым, в данном случае – 100 мм.
Просчеты приведут к не экономному использованию материалов, значительным затратам времени, сил и финансов, вплоть до демонтажа напольного покрытия и стяжки.
Плюсы и минусы обустройства теплого пола
Плюсы:
- Повышенный уровень комфорта. Прогретый пол дает возможность спокойно ходить по нему босой ногой, никакого дискомфорта вы не почувствуете.
- Экономичность. Экономить получается за счет грамотного распределения тепловой энергии.
- Обширные настройки температуры. В систему теплого пола можно вмонтировать ЭБУ, с его помощью всегда будет удерживаться заданная температура. Также можно настроить обогрев по расписанию.
- Простота установки пола. Монтаж не такой уж сложный, особенно если говорить о системе электрообогрева. Контур для циркуляции воды обустроить немного труднее, но даже его получится сделать без привлечения квалифицированных специалистов.
Минусы:
- Огромная себестоимость. Для установки понадобится куча материалов, да и на покупку отдельных инструментов нужно потратить немало средство. Уменьшить расходы можно таким образом – выполнить установку теплого пола самому. Но теорию основных этапов работы придется изучить.
- Снижение объема помещения. Толщина цельной стяжки колеблется примерно в таких пределах от 6 до 12 см. Если у вас низкие потолки, то вы точно заметите это изменение.
- Особые требования к финишному покрытию. Застилать такой пол допустимо исключительно теми покрытиями, которые отлично пропускают тепловую энергию.
Варианты теплого пола
Строительная индустрия не стоит на месте, и производители выпускают все больше и больше различных видов устройств, для улучшения жилищных условий в квартире. Это относится и к системам теплый пол. На данный момент выделяют три вида таких устройств. Все они имеют свои плюсы и минусы, поэтому пользуются одинаковым спросом.
На сегодняшний день существует несколько вариантов теплых полов
Варианты теплых полов:
- Водный теплый пол – это самый экономичный вариант дополнительного обогрева. Такую конструкцию можно провести под абсолютно любым напольным покрытием, ведь она не имеет свойства перегреваться. Самым главным минусом водного теплого пола является сложность его установки. Чтобы правильно сделать такое отопление в своей квартире, вам понадобится разрешение соседей и коммунальных служб, поэтому чаще всего эту систему используют в частных домах.
- Электрический обогрев под пол можно устанавливать и на кухне и в ванной. Однако не стоит помещать такое устройство под деревянное покрытие. Такие полы могут стать основным подогревом. Они представляют собой кабель, который может быть расположен на сетчатой основе. Чтобы установить такую конструкцию, ее нужно будет нужно будет залить стяжкой.
- Инфракрасный пленочный теплый пол наиболее дешевый вариант в плане покупки материалов и установки. Однако его обслуживание будет стоить вам достаточно дорого. К неоспоримым плюсам такого устройства относится простота монтажа, установить его самому будет под силу абсолютно любому желающему. Также считается, что инфракрасное излучение не так плохо влияет на человека, как электроволны.
Статья по теме: Картинки вышивка крестиком: схемы одним цветом, детские маленькие картинки, сделать для начинающих трафареты
Теплые полы могут принести не только пользу, но и вред. Самым безопасным вариантом является водное отопление, однако построить его очень сложно. Мы советуем вам устанавливать теплый пол исключительно как дополнительный подогрев и лишь в местах, где это действительно нужно, например в ванной. Дело в том, что люди, которые постоянно ходят по теплому полу чаще белеют заболеваниями ног связанными с сосудами.
Преимущества и недостатки
Принцип действия теплых полов состоит в нагреве помещений за счет установленного в полу нагревательного элемента. При чем воздух в комнате также будет прогреваться. Наибольшая температура будет у пола, а по направлению к потолку уменьшаться, за счет чего, будет создаваться идеальный микроклимат помещения.
Срок эксплуатации такой системы более двадцати лет. Это самый безопасный и надежный вариант. Однако может быть использован только в частном доме с индивидуальной системой отопления.
К недостаткам можно отнести возможность возникновения протечек и риск затопления нижних помещений, а также склонность трубопровода к коррозийным образованиям.
Виды теплого пола для ванной
Устройство электрического тёплого пола может быть:
- Кабельный.
- Плёночный (инфракрасный).
Это основное деление. В зависимости от формы выпуска, кабель может выпускаться:
- На катушке.
- В матах. Это такой же кабель, но он закреплён на пластиковой сетке.
А плёночные полы подразделяются по используемым материалам на:
- Углеродные.
- Биметаллические.
В силу своей специфики, электрические плёночные полы идеально подходят для укладки под ламинат. В ванной же, самым оптимальным выбором будет кабельный тёплый пол. Своими руками и без опыта его уложить проще всего. При этом, следует отметить, что кабель может быть двужильным и одножильным. Если монтаж теплого пола будет производиться своими руками, и навыка у вас нет, то обязательно берите двужильный нагревательный кабель. Его преимущество в том, что он подключается только с одного конца. Второй конец, останется там, где вы окончите укладку.
Укладывать нагревательный кабель в матах(как на видео), первый раз будет несколько труднее. В такой комплектации, он выпускается больше для профессионалов. А для начала давайте остановимся на двужильном кабеле.
Мощность нагревательного элемента рассчитывается исходя цифры 150 в/м2. Для ванной комнаты, как для помещения с повышенной влажностью, это минимальное значение.
Что входит в комплект
Кроме самого кабеля, потребуется:
- Терморегулятор (комплектуется выносным датчиком температуры).
- Монтажная лента.
- Теплоизоляция толщиной 4 мм.
- Сухая смесь для стяжки.
- Расходные материалы: скотч, дюбеля.
Сколько это стоит?
Действительно, когда в планах появляется задача установки в помещении теплого электрического пола своими руками, в первую очередь возникает вопрос о его стоимости. Сразу отметим, что выполнив монтаж системы своими руками, вы сэкономите половину стоимости всего ремонта, т.к. именно услуги мастеров потребуют больше всего затрат.
Итак, если речь идет о готовых комплектах теплого пола, то в среднем 1 м2 будет стоить около 3500 рублей. В специализированных магазинах можно найти разнообразные комплекты, стоимостью от 2000 до 5000 рублей за 1 квадратный метр. Тут мы не рекомендуем гнаться за низкой ценой, т.к. это обычно означает низкое качество системы. И понятно, что если нагревательный кабель выйдет из строя, то просто заменить его не получится, т.к. он обычно укладывается под плитку.
Стоимость работы мастера по укладке теплого пола колеблется около 1000 рублей за кв.м.
Установка отражающей пленки
Одной из основных особенностей теплого пола является наличие в его пироге пленки, отражающей тепло вверх в помещение. От этого слоя напрямую зависит эффективность напольной системы обогрева. Укладывается он поверх теплоизоляции под прослой с трубами или электрическими матами (кабелями).
Применять на этом этапе монтажа обычную фольгу или фольгированный полиэтилен, предназначенный для пароизоляции, следует с осторожностью. Алюминий от контакта с щелочным бетоном может истончиться и утратить свою отражающую способность
Если трубы теплого пола будут закрываться гипсовой стяжкой или настилом, то еще ничего страшного. Но при использовании цементного раствора от такого варианта лучше сразу отказаться. В этом случае инструкции от производителей применяемых материалов и строительные нормы разрешают только фольгированные пленки со специальным покрытием.
Установка защитной пленки
Отражающий подстил позволяет избежать неравномерного нагрева отдельных участков пола. Без него непосредственно над трубой поверхность будет более теплой, нежели буквально в 5–10 сантиметрах рядом, где трубопровода с горячей водой нет. Экономить на пленке с фольгой не стоит.
Пирог теплого пола
Технология укладки теплого водяного пола состоит из нескольких слоев, которые укладывают в определенной последовательности. Общая толщина пирога составляет 8-14 см, нагрузка на перекрытия – до 300 кг/кв. м.
В случае, если основание – бетонная плита:
- гидроизоляция;
- демпферная лента по периметру;
- утеплитель;
- арматурная сетка;
- труба водяного теплого пола;
- стяжка.
Для гидроизоляции допустимо использовать обычную полиэтиленовую пленку или специальные материалы. Демпферную ленту делают из нарезанных полосок теплоизоляции толщиной 1-2 см, или покупают готовый вариант с самоклеящейся основой. Выбор утеплителя зависит от нескольких факторов: регион, материал основания. К примеру, для полов по грунту используют и экструдированный пенополистирол толщиной не менее 5 см (оптимально 10), а если под полом первого этажа находится теплый цоколь, то можно применять более тонкие варианты от 3 см.
Главное назначение утеплителя — направить тепло от подогрева вверх и не допустить больших теплопотерь.
В случае, если основание — полы по грунту:
- насыпной грунт 15 см;
- щебень 10 см;
- песок 5 см;
- черновая стяжка;
- гидроизоляция;
- демпферная лента по периметру;
- экструдированный пенополистирол не менее 5 см;
- армированная стяжка с теплоносителями.
Подготовительные слои под черновую стяжку важно тщательно послойно утрамбовывать. При плотной утрамбовке основания и использовании экструдированного пенополистирола делать черновую стяжку будет не обязательно
Водяной теплый пол – преимущества и недостатки
Плюсы:
эффективное перераспределение тепла, обеспечивающее равномерный прогрев всего помещения;
обеспечение естественной циркуляции воздуха;
совместимость теплого пола с любым видом напольного покрытия (при условии, что оно хорошо проводит тепло: плитка, ламинат, натуральный камень);
возможность установить автономную систему (индивидуальное отопление) или подключиться к магистрали центрального теплоснабжения;
снижение расходов на отопление на 20-40% (в сравнении с радиаторным);
независимость от электроснабжения (и перебоев в электросети);
возможность регулировать температуру в отдельных комнатах и в любой время суток;
минимальные расходы при самостоятельном монтаже;
улучшается внешний вид помещения за счет отсутствия радиаторов и видимых труб системы отопления;
длительный срок эксплуатации.
Эффективное распределение тепла – сравнение теплого пола и радиаторного отопления
Минусы:
инерционность системы. Время прогрева помещения составляет 4-6 часов (в зависимости от объема, площади);
сложность проектирования в случае использования теплого пола в качестве единственного источника обогрева помещения;
высокая стоимость монтажа;
трудно регулировать температурный режим в случае подключения к центральной магистрали теплоснабжения;
уменьшение высоты помещения за счет поднятия пола на 100-120 мм.;
исключается использование таких напольных покрытий как ковролин, ковер или палас;
возможность протечки (в квартире – затопление соседей снизу, в частном доме – подвала);
низкая ремонтопригодность системы труб;
запрещена установка в квартире многоэтажного дома (или необходимо получение специального разрешения). Даже если сделать в квартире, обогрев будет работать только в отопительный сезон.
Тепловой поток водяного теплого пола
