Калитка своими руками: деревянная, металлическая

Установка фурнитуры на калитки из металлопрофиля

После сборки рамы калитки, но до зашивки каркаса металлопрофилем, к калитке привариваются петли и пластины для установки замка и ручки, если это необходимо.

Петли для калитки из профнастила устанавливают навстречу друг другу и прихватывают сварными швами длиной 1-2 см. Петли ставятся так для того, чтобы полотно нельзя было снять после окончательной установки. При такой установке калитку можно только срезать болгаркой. Крепят петли на расстоянии 25-30 см от верхнего и нижнего краев полотна.

Выбирая замок на калитку из профнастила, нужно обязательно обращать внимание на оговоренные производителем в паспорте условия его эксплуатации. Замок должен быть предназначен для наружной установки

При выборе сердцевины замка предпочтение нужно отдавать тем, которые изнутри открываются без ключа. Это избавит вас от проблем, если зимой в замке замерзнет вода.

При открывании полотна внутрь замок может как врезным, так и накладным. Если калитка открывается наружу, на ней ставится только врезной замок. Замок и ручка для калитки из профнастила обычно устанавливаются на высоте приблизительно 90 см.

Из врезных замков наиболее удобны специальные узкопрофильные замки, предназначенные для установки в профильные трубы. Сам принцип их монтажа частично защищает их от влаги и пыли, что повышает их срок службы.

Перед тем, как врезать замок в калитку из профнастила, необходимо разметить место его установки: прямоугольную прорезь для тела и окружности для сердечника. Кроме того, лучше сразу же наметить места крепления ручки. Далее процесс установки достаточно прост:

1. С помощью болгарки делаются прорези вдоль длинных сторон.
2. Вдоль коротких сторон с помощью дрели высверливаются отверстия как можно ближе друг к другу. Сверлить необходимо не по самой полосе разметки, а немного внутри прямоугольника.
3. Чтобы установить врезной замок в калитку из профнастила до нужной формы отверстие доводится с помощью напильника.
4. Круглые отверстия для сердечника выпиливаются с помощью борфрезы по металлу. В случае ее отсутствия также можно использовать сверление по контуру и доводку напильником.
5. Сверлятся отверстия для монтажных винтов.
6. Место вокруг замка очищается от ржавчины, грунтуется и красится.
7. Выполняется установка замка на калитку из профнастила, но без накладок — они монтируются уже после зашивки рамы.

На этом установка замка в раму завершена. Однако, так как поставить замок на калитку из профнастила — это только половина дела, на этом работа не заканчивается. Необходимо выполнить монтаж ответной части в опорный столб. Этот этап выполняется уже после монтажа калитки на столбы.

Дополнительно может устанавливаться запор или защелка на калитку из профнастила. Такие решения имеют смысл как с точки зрения повышения безопасности, так и для удобства — особенно, если калиткой часто пользуются. В этом случае проще закрывать ее на защелку, чем каждый раз возиться с замком. Также можно сразу приобрести замок с защелкой, и не устанавливать ее отдельно.

Если вы обладаете сварочным аппаратом и можете работать головой и руками, то сможете практически за пара часов самостоятельно оборудовать вход на свой участок. Так как сделать ворота и калитку из профнастила — задача не весьма сложная и кроме того не требующая вспомогательной силы в виде подсобника либо подъемной техники.

Подготовка материалов и оборудования

Когда полностью подготовлен чертеж и произведены необходимые расчеты, наступает очередь закупок материалов для выполнения работы. Для сборки стандартных створок потребуется:

1. Металлопрофиль. Чтобы понять, какую профильную трубу использовать для ворот, необходимо исходить из стандартных замеров. Для столов обычно используется профиль 100*100, для каркасного сооружения подойдет труба, сечение которой равно 50*50.
2. Обшивочный материал. Створки обычно заделываются кованными, деревянными элементами, профлистом. Реже для этих целей используется поликарбонат, сетка. При комбинировании таких элементов получаются необычные дизайнерские конструкции.
3. Крепеж. Створки должны прочно присоединяться к установленным опорам, для чего приобретаются специальные готовые петли, дополненные саморезами.
4. Грунтовки и краски для металлических приспособлений. Каркасная конструкция, выполненная из неоцинкованного сырья, обязательно покрывается защитным слоем, чтобы предотвратить коррозию.

При выполнении описываемых мероприятий необходимо иметь под рукой рабочий инвентарь. Стандартный перечень инструментов:

• дрель;
• сварочная установка вместе с электродами;
• уровень, рулетка, уголок для выполнения точных замеров;
• болгарка;
• кисточки;
• шлифовальное устройство, необходимое для работы со швами.

Как сделать сдвижные ворота из листового металла своими руками

Установка сдвижных металлических ворот своими руками рекомендована в тех случаях, когда требуется перекрыть широкий проезд, причем без установки верхней несущей балки. Их конструкция имеет четыре основных узла:

• каркас-ферму высотой 1800 и длиной 6500 мм с направляющим роликом и концевым упором;
• направляющий швеллер длиной 6500 мм со стопором и упором;
• правый (если смотреть на ворота со стороны двора) опорный столб из квадратной трубы 80 х 80 х 2500 мм с установленными на нем опорным и направляющим роликами;
• левый опорный столб тех же габаритов с приемным роликом и запорным шпингалетом.

Каркас сдвижной створки сварен из квадратных труб 40 х 60 х 2 мм и 40 х 25 х 2 мм с установленной для крепления металлопрофиля окантовкой из уголка 25 х 25 х 3 мм. Каркас состоит из прямоугольной рамы, которая перекрывает пролет двора, и треугольной консоли, на конце которой закреплен ведущий ролик. Посредине прямоугольной рамы вварена рама для калитки. С левой (противоположной от консоли) стороны к торцу нижней трубы рамы приварен уловитель из отрезка металлической полосы, который облегчает попадание створки на опорный ролик левого столба. Дополнительная продольная вставка от рамы калитки до конца консоли увеличивает прочность и жесткость этого конструктивного узла.

Чтобы сделать сдвижные ворота так, как предполагает правильная технология, нужно в нижний угол консоли вварить втулку крепления оси ролика, перемещающегося по швеллеру при движении ворот. Этот ролик состоит из корпуса, оси, распорной шайбы, двух подшипников №80205 и шайбы с гайкой М14. Такую же конструкцию имеет каждый из роликов, по которым катится нижняя опорная труба, и тех, которые направляют движение верхней трубы рамы ворот.

После того как закуплены материалы и комплектующие, нужно выточить детали роликов и собрать роликовые узлы. Затем готовят ямы для опорных столбов, устанавливают их и бетонируют. В столбах сверлят отверстия для осей роликов на высоте 150 мм от земли.

Пока застывает раствор, можно приступить к изготовлению каркаса. Заготовленные в соответствии с проектными чертежами детали нужно разложить на ровной поверхности и соединить электросваркой. Верхний и нижний ребра каркаса должны быть строго параллельны, а все выполненные соединения абсолютно надежны, без раковин и не-проваров. Кроме контрольных измерений размеров можно провести Дополнительную проверку путем «прокатки» готовой рамы между предварительно смонтированными на правом опорном столбе верхним направляющим и нижним опорным роликами.

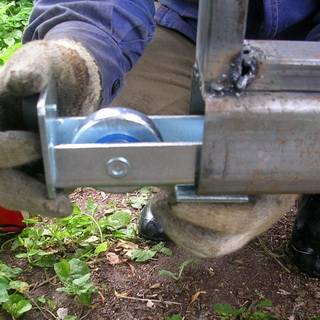

Вдоль его стены на высоте, соответствующей положению нижнего ролика на правом опорном лбе, нужно просверлить глухие отверстия и болтами М12 х 140 мм Дюбелях закрепить монтажные пластины. К этим пластинам строго параллельно земле нужно приварить направляющий швеллер. К швеллеру сверху приваривают отбойный уголок 25 х 25, который будет удерживать ведущий ролик

Учтите, что самым нагруженным элементом конструкции ворот является именно этот ролик, поэтому его изволению следует уделить особое внимание

По бокам рамы наверху устанавливают концевые упоры из полосы. Приваривать их не стоит, лучше прикрутить болтами с возможностью дальнейшей регулировки.

После того как рама смонтирована, ее устанавливают на правом столбе между опорными роликами, а задний (консольный) ролик заводят в швеллер и прокатывают, проверяя легкость движения. Смонтированная конструкция должна обеспечивать плавное, без особых усилий перемещение рамы ворот вручную. Упоры выставляют так, чтобы ворота в крайних положениях при их закрывании и открывании не теряли контакта с нижним и верхним роликами правого столба.

После того как упоры конечных положений ворот займут назначенные им места, монтируют калитку с навесами, шпингалеты и замки.

В завершение работ всю конструкцию грунтуют, красят и обшивают ворота листовым металлопрофилем. Профлист обрезают так, чтобы он входил в проем рамы, и крепят к уголку.

Видео «Металлические ворота своими руками» демонстрирует все этапы работы:

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

• вес не больше 400 кг, шириной до 4 м;
• масса до 600 кг, размер не больше 6 м;
• вес более 600 кг, ширина свыше 6 м.

При самостоятельном монтаже откатных ворот придется приобрести:

• нижнюю направляющую балку;
• поддерживающую скобу, на ней устанавливаются резиновые ролики;
• пару опорных тележек с площадками под них;
• концевой ролик;
• нижний и верхний уловители;
• заглушки из пластика.

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

• профильные трубы 50×50 или 60×40 мм для сборки рамы;
• труба 40×20 для сборки каркаса под обшивку;
• 20-й швеллер длиной 2 м для монтажа роликовых тележек;
• отрезки листового железа для закладных на кирпичных или каменных опорах;
• арматурные прутья диаметром 10 — 12 мм для установки швеллера на фундаменте;
• при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом;
• краска и грунтовка по металлу.

Тщательная подготовка – половина успеха

Чертеж с указаниями размеров и материала для изготовления своими руками

Металлическая калитка изготавливается по заранее подготовленной схеме с участием сварочного аппарата. И как только материал будет приобретен, следует подготовить рабочее место.

Профессиональные сварщики прекрасно понимают, насколько важен и удобен сварочный стол. Конечно, его отсутствие не должно остановить все работы. Можно заменить профессиональный стол просторной ровной поверхностью, на которой своими руками сооружается подобная конструкция. По уровню выставленные подставки накрываются листом ЦСП (цементно-стружечная плита). На нем удобно будет сделать чертеж будущей конструкции и провести сварочные работы.

Перед началом работ требуется уяснить некоторые моменты:

• от нагрева металл расширяется, а при остывании снова сужается, поэтому весь процесс сварки требует постоянных измерений;
• если калитка своими руками будет изготавливаться из ржавого материала, то перед процессом сварки рекомендуется его тщательно очистить, это позволит делать ровные и аккуратные швы;
• забота о безопасности проведения сварочных работ занимает не последнее место.

Будем рассчитывать на то, что у вас уже есть навыки работы со сварочным аппаратом, и о выборе электродов и режиме тока упоминать не будем.

Материалы

Здесь выбор не так уж богат. Пластиковые секции забора, створки ворот и калитки долговечны, могут быть довольно привлекательны и не требуют предварительных земляных работ, но, увы, не огнестойки и сопротивления вандализму не оказывают: легко воткнуть в землю – легко оттуда и вырвать. Вне производственных условий пластики нетехнологичны и трудоемки, поэтому своими руками калитки и ворота изготавливаются чаще всего из дерева и металла. Пластик при этом может найти применение как вспомогательный и отделочный материал, о чем см. далее.

В общем о конструкции

Фурнитура для деревянных ворот и калиток

Входную калитку принято делать открывающейся вовнутрь. Это необходимо прежде всего для безопасности и посетителей, и хозяев: пятясь от распахивающейся створки, гость рискует попасть обувью в грязь, а то и грохнуться на проезжую часть. Также, если калитка открывается наружу, то шарниры петель окажутся на улице, что облегчит работу потенциальным злоумышленникам. В случае, если распашная калитка может быть выполнена открывающейся только наружу, петли нужно ставить противовзломные, и либо в створке сделать смотровое окошко, либо установить на входе домофон.

Ширину полотна калитки (створки без петель и запоров) берут как для межкомнатных дверей – 750-1000 мм. Суживать ее полотно до 600-650 мм, как для дверей в подсобные помещения и места общего пользования, нельзя: в калитку проходят в верхней одежде. Если же сделать шире, то случайно незапертая, она на ветру может хлопнуть так, что петли вывернет. Высоту калитки берут по высоте забора, но по тем же ветряным соображениям, не более высоты прохода над лестницей, т.е. 1,9-2 м. Между полотном калитки, столбом, на который она навешивается, и прочими элементами обрамления оставляют, в расчете прежде всего на обмерзание и снег, зазор от 6 мм со стороны петель, от 80 мм внизу и от 2 мм по остальным 2-м сторонам.

Чтобы не ставить лишних столбов, что в данном случае самое трудоемкое, один из воротных зачастую делают общим с калиткой: с одной стороны к нему крепятся воротные петли, а с другой калиточные. «Хребет» этого столба в любом случае должен быть стальным, хотя для противоположной воротины столб возможен и деревянный. Усиленный общий столб необходим также, если калитка встроена в ворота. Тогда нужно учесть и еще кое-что, см. далее.

Если столбы забора цельные кирпичные, то воротные нужно класть в 1,5 кирпича при высоте воротин до 1,6 м и в 2 кирпича при большей высоте, используя специальные схемы (порядовки) 3-рядной перевязки швов для угловых столбов заборов, см. рис.

Порядовки кладки столбов в полтора и два кирпича с трехрядной перевязкой

Дело это требует достаточно большого опыта каменщика, но стальные закладные детали для крепления петель все равно не всегда держатся надежно. Так что лучше будет сделать кирпичные воротные столбы, сложив их вокруг хребтины из стальной трубы по упрощенной схеме кладки для промежуточных заборных столбов; ряды кладки тогда просто чередуются в зеркальном отражении.

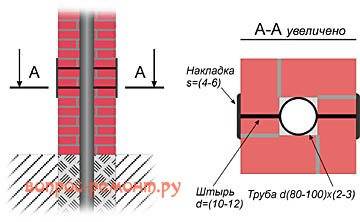

Схема устройства столба ворот и калитки из кирпича с осевой хребтовой трубой

Кирпич в данном случае более декоративный материал, так что можно применить непрочный, но красивый облицовочный: в центральный просвет столба войдет труба диаметром до 120 мм. Закладные, которые теперь стали просто накладками, соединяются с ней кусками арматурных прутьев на сварке, см. рис. справа. Места расположения закладных и связей их с хребтиной нужно заранее рассчитать так, чтобы они пришлись на кладочные швы, иначе придется долбить в кирпичах канавки. Бетонируется труба-хребтина «по полной», не менее чем на 0,6 м ниже нормативной глубины промерзания в данной местности.

Видео: бетонирование столбов для ворот и калиток

Калитка из профнастила хороша не только доступностью материала, быстротой и технологичностью изготовления, но и тем, что гофрированный стальной лист придает полотну дополнительную прочность. Считается, что заборы из профлиста вид имеют утилитарный. Однако и ворота с калиткой из профнастила можно различными спобобами облагородить, см. далее.

Строительные материалы и инструменты

Для изготовления металлической калитки своими руками понадобится инструментарий:

• Шуруповёрт;
• Болгарка с диском;
• Ножницы по металлу;
• Сварочный агрегат;
• Кувалда или ручной бур;
• Капроновая нитка на разметку.

Из фурнитуры пригодятся:

• Задвижка;
• Накидной запор;
• Щеколда с кольцом;
• Петли – накладная и двусторонняя;
• Ручная или автоматическая защёлка.

Краску для калитки покупайте устойчивую к осадкам и температурным скачкам. Все детали всегда обрабатывайте антисептиком. К универсальным типам грунтовки относятся глифталевые и пентафталевые покрытия, а также грунтовки для непрозрачных покрытий. Для ликвидации рабочих дефектов тщательно шлифуйте калитку по обеим сторонам.

Кованые ворота и калитка из профнастила.

(фотографии, инструкция, видео мастер-класс)

Рассмотрим на примере как же сделать красивые ворота из профнастила своими руками?

Если вы считаете, что все ворота из профнастила однообразные, то вам стоит посмотреть на следующую модель. Она,  как раз-таки, является примером обратного утверждения. Хоть эта модель и выглядит сложной в плане создания, в её основе лежат всё те же принципы, о которых я говорил вам ранее в этой статье. Всё так же начинается с создания каркаса из профильной трубы, только вместо внутренних перемычек мастер закрепил в нём кованный металлический узор, сделанный своими руками. Далее мастер просто покрыл каркас ворот и калитки чёрной краской, установил его и обшил профнастилом, ничего сложного в этом нет, но зато какой впечатляющий эффект производят эти распашные металлические ворота. Так что если у вас есть определённые умения, желание и немного времени, вы легко можете создать нечто подобное своими руками.

Подробная фото-инструкция Вам в помощь!

Источник идеи и фотографий, видео мастер-классПервая часть: https://www.youtube.com/watch?v=Z2pnmjgVxTwВторая часть: https://www.youtube.com/watch?v=qQelqyrYjSQТретья часть: https://www.youtube.com/watch?v=G_PDTc17PK0Четвёртая часть: https://www.youtube.com/watch?v=mfNOatHH7JgОригинальное название: Кованые ворота новая технология Автор видео: Миша Коваль

Как установить забор на наклонной поверхности.

(фотографии, видео мастер-класс)

С установкой забора на ровной плоской поверхности всё понятно. Но как же установить забор из профнастила на наклонной поверхности своими руками?

Это уже немного сложнее, но для нас не существует никаких проблем! Давайте поразмышляем над тем, что можно сделать в такой ситуации.

Существует три варианта установки забора на наклонной, неровной плоскости своими руками:

1. Самый банальный способ – засыпать поверхность землёй, тем самым создав поверхность одного уровня;
2. Немного сложнее – забетонировать плоскость;У этих двух методов борьбы с неровностями поверхности при установке забора своими руками один общий минус: большая трата времени, средств и материала, значит, они нам  не подходят, ведь наши главные цели: практичность и экономия. Так что же делать? Есть ещё один выход!
3. Установка столбов на разном уровне;Если наклон поверхности не изменяется на всём её протяжении или меняется незначительно, можно воспользоваться именно таким способом. Столбы из профнастила устанавливаются с понижением уровня от максимального к минимальному, при этом, высота их относительно поверхности земли должна оставаться неизменной. Ну и, перекладины между столбами, соответственно, крепятся по тому же принципу. Затем, в самом конце, на такую конструкцию просто крепится профнастил.

Пример использования такой системы вы можете увидеть на следующих фотографиях.

Источник идеи и фотографий, видео мастер-класс: https://www.youtube.com/watch?v=WBNS3tdf8fcОригинальноеназвание: Fencing Mildura – Panel Fence Video 2 002.movАвтор видео: FencingMildura

Какие бывают конструкции и чем хорош профлист?

Почему именно профнастил? Потому что он обеспечивает:

Долговечность конструкции. Изготовленные своими руками ворота смогут простоять четверть века, при этом не потребуется особого ухода и ремонта.

Небольшой вес используемых стройматериалов, что облегчает монтаж, а также доставку всего необходимого на объект.

Возможность выбора текстуры и цвета, исходя из предпочтений хозяина домовладения. Ворота, сочетаемые с забором, крышей и другими элементами отделки сооружений, стоящих на участке, украсят любую территорию.

Экономия на краске, ведь ворота из профнастила не выгорают под действием солнечных лучей и не тускнеют под влиянием атмосферных осадков

При покупке обращайте внимание на производителя, ведь подделки могут не обладать такими качествами.

Помимо все прочего – конечно же это невысокая цена в сравнении с другими стройматериалами и учетом их характеристик.

Итак, существует несколько видов конструкций ворот, среди которых наибольшее распространение получили два варианта: распашные и откатные.

Откатные ворота из металлопрофиля сконструировать своими руками довольно сложно, поэтому для выполнения этой задачи лучше пригласить профессиональных строителей

Самостоятельно собрать легче распашные ворота, состоящие из двух одинаковых половинок, каждая из которых открывается в свою сторону. Конечно, можно сделать и одну большую створку, поворачивающуюся в одну из сторон. Однако при таком варианте падает большая нагрузка на петли, на которые навешивается вся эта «махина». Поэтому большинство застройщиков предпочитает классическую двухстворчатую конструкцию распашных ворот. Для проезда на территорию участка легковой машины и небольшого грузовика достаточно построить ворота шириной 4 метра. Высота сварной рамы может быть 2–2,5 метра.

Изготовление калитки своими руками: этапы работ, фото

Пока фундамент набирает необходимую прочность, можно приступить к сборке калитки.

Сварка рамы

Для изготовления рамы своими руками необходимо подготовить:

• профильную трубу 60х30 или40х40;
• профнастил для поперечин;
• сварочный аппарат;
• состав, защищающий металл от коррозии;
• краску;
• инструмент для резки металла.

Согласно подготовленной заранее схеме из трубы нарезаются заготовки, края которых нужно сделать под углом в 45 градусов. Предварительно профильную трубу следует очистить от ржавчины металлической щеткой.

Чтобы придать конструкции большую жесткость и облегчить установку замка, между большими сторонами рамы, по ее высоте вставляются две поперечины.

Чтобы углы рамы получились прямыми, ее заготовки рекомендуется закрепить в самодельном кондукторе, который можно сделать своими руками:

1. Из листа толстой фанеры вырезается полотно, размеры которого на 50 мм должны превышать размеры будущей калитки.
2. Прижимать элементы рамы к полотну будут струбцины, которых должно быть в два раза больше, чем сварных швов.

Замерив диагонали рамы и проверив все углы, между ее нижней и верхней перемычками устанавливаются сначала поперечины, а затем струбцины. Необходимо проследить, чтобы струбцины были расположены на небольшом расстоянии от места сварки.

Еще раз тщательно проверив параллельность сторон, можно приступать к сварке. Струбцины нужно будет убрать только после того, как остынут все швы.

Сваренный каркас обрабатывается антикоррозийным составом и к нему сплошным швом привариваются петли. После того как рама будет покрашена, ее изготовление можно считать законченным.

Монтаж калитки из металлопрофиля

сделать зазор в 10 см

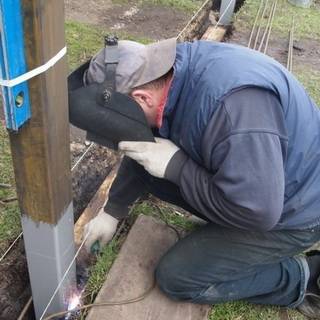

С помощью электросварки петли крепятся на намеченные места опорных столбов и после проверки на открывание и закрывание обвариваются сплошным швом. Правильно установленная рама самопроизвольно открываться и закрываться не будет.

Далее по измеренным меркам вырезается металлопрофиль и крепится к раме при помощи саморезов. В готовую конструкцию врезается замок.

Установка замка на калитку и ворота из металлопрофиля

Выбирать замок следует исходя из того, в какую сторону открывается калитка или ворота. Если она будет открываться наружу, то приобрести необходимо врезной замок. Если полотно будет открываться внутрь, то замок может быть и накладным, и врезным.

Установка ручки и замка производится на высоте примерно в 90 см.

1. Вдоль длинных, отмеченных на полотне сторон замка с помощью болгарки делаются прорези.
2. По размеченной полосе коротких сторон дрелью высверливаются отверстия, которые должны быть расположены как можно ближе друг к другу.
3. С помощью напильника отверстие доводится до нужной формы.
4. Борфрезом по металлу для сердечника выпиливаются круглые отверстия.
5. Высверливаются отверстия для монтажных винтов, и замок устанавливается на калитку или ворота.

Теперь в опорный столб необходимо врезать вторую часть замка. Для этого замок закрывается и отмечается место, куда будет заходить запорный элемент.

Если в замке отсутствует приемный блок, то в опоре просто высверливается отверстие, которое до нужной формы доводится напильником. Для замка с приемным блоком дополнительно нужно будет сверлить отверстия для крепежей.

Сделав точную разметку и начертив схему будущей калитки и ворот из металлопрофиля, своими руками ее сделать не так уж и сложно. Сам процесс монтажа довольно прост, а при должном усердии можно в результате получить долговечный надежный и красивый забор. Лучше разобраться в этом вопросе помогут фотографии из галереи.

Сварная конструкция

Каркас ворот из профильной трубы чаще всего выполняется при помощи сварки. Основные этапы работы:

• нарезка заготовок согласно размерам чертежа;
• зачистка участков среза;
• сортировка заготовок по типам и размерам;
• закрепление опорных столбов;
• раскладка заготовок на ровной поверхности;
• на угловые соединения необходимо приложить косынку, чтобы крайние рамки совпали;
• сварка металлоконструкции;
• крепление поворотных петель к опорным стойкам;
• обработка швов, чтобы обеспечить конструкции безопасность и привлекательный внешний вид;
• навешивание полотна ворот на петли;
• обработка ворот грунтовкой для их защиты от коррозии;
• нанесение финишной эмали;
• крепления профлиста при помощи саморезов;
• установка замков, задвижек и стопорных элементов.

Сварные ворота из профильной трубы своими руками отличаются высоким показателем прочности и долговечности, поэтому при наличии навыков работы со сварочным оборудованием рекомендуется использовать именно этот метод производства ворот.

С каркасом из профильной трубы с профлистом, металлом…

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал заполнения: древесину, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы… сделать комбинацию из нескольких материалов. Вариантов очень много, если хотят сделать калитку, обычно подразумевают именно квадратную трубу, а оформление подбирают в одном стиле с оградой.

Каркас из профильной трубы. Заполнение — холодная ковка и древесина

Размеры и материалы

Для калитки со сплошным заполнением (древесины, листовой металл, профлист и т.д.), для столбов берут профилированную трубу сечением 60*60*3 мм. Более толстые стенки брать можно, более тонкие — лучше не надо. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких наружных оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см.

Еще стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого числа и высоты калитки изготавливают столбы.

Дополнительные укосины увеличивают жесткость

При помощи бура в земле делают отверстие, на дно которого засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом и другим строительным мусором), утрамбовывается, заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас к столбам. Если вы хотите сделать калитку правильно, именно так и поступайте.

Пример самостоятельного изготовления: фотоотчет с пояснениями

Ограда — из профлиста с кирпичными столбами, соответственно и калитка из профлиста. В столбы еще при строительстве замурованы металлические пластины, сваренные с трубой в середине. Решено сделать калитку с дополнительными укосинами — чтобы профлист был жестче закреплен, а также чтобы усилить зону крепления замка. Замок — старый пока, возможна замена.

Каркас калитки варим при помощи инверторного сварочного аппарата из профильной трубы 40*20*3 мм. Ставить будем»по месту», привариваясь к закладным. Отрезаем заготовки:

• две поперечины длиной от одного столбы до другого (получилось 108 см),
• две стойки — высотой 185 см.

Варим раму

Поперечины не привариваем, а только «прихватываем» к закладным пластинам — чтобы держались. Буквально по две точки сварки на место крепления. Перед сваркой второй стороны проверяем горизонтальность перекладины. Кладем строительный уровень, корректируем положение, потом прихватываем. Итак, получится, что в проеме две горизонтальные перемычки.

Прихватываем поперечины к закладным двумя точками

К установленным поперечинам привариваем вертикальные стойки. Они должны быть вертикальными — в месте соединения с перемычками угол строго 90°. Проверяем в процессе соединения, при необходимости корректируем. Еще: шов должен быть хорошим, прочным, обвариваем со всех сторон, по периметру трубы.

И с другой стороны

В результате получилась рама прихваченная к столбам. Еще раз проверяем углы, иначе потом может перекосить, калитка перестанет закрываться/открываться.
